箱变基础施工方案箱变基础施工方案一、前期准备工作1、确定施工图纸,编制施工工艺方案和施工预算以及确定项目完成时间。
2、组织施工队伍,确保具有相关资质和经验,保证施工进度和施工质量。
3、进行现场勘验和环境调查,了解施工地点的情况和周边环境,确定施工方案和施工措施。
二、施工流程1、箱变的基础施工采用人工挖掘方法进行施工。
2、测量施工地点,确定箱变施工的准确位置,然后进行挖掘。
3、在挖掘好的基础坑内铺设防水布和沙石,确保基础施工的平整和坚固。
4、在坑内均匀铺设厚度为50cm的碎石料和细砂,然后使用水泥砂浆抹平,待其固化后,用工具进行整平刮平。
5、根据箱变的尺寸大小和重量,对基础进行加固。
将钢筋搭接网格铺设在箱变基础的正中心,然后用混凝土将其固化。
6、在混凝土固化后,箱变的基础施工就完成了。
此时,需要对基础进行检查和验收,确保施工质量和安全性。
三、安全措施1、在箱变基础施工前,需要进行现场安全检查。
确保围挡和警示牌设置齐全,人员和车辆通行安全。
2、现场施工过程中,要严格执行安全操作规程,保证人员和设备安全。
3、施工期间要加强对周边居民的宣传,尽量减少对施工现场的干扰和影响。
四、施工验收1、基础构件的尺寸和表面平整度应符合设计要求,并经过验收合格方可继续施工。
2、箱变基础实测数据应符合设计要求,并严格按照施工图纸进行施工。
3、验收合格后需要进行记录,以便后续施工的检查和跟踪。
总之,箱变基础施工方案的实施需要统筹规划,科学安排施工流程,严格执行安全操作规范和施工验收标准,确保基础施工质量和安全性。
箱变基础施工方案
三、箱变基础施工(一)箱变基础施工方法1、基础土方的开挖对于箱变基坑采用机械开挖,人工配合开挖清底的方法,开挖时基坑边坡放坡1:1.挖掘机开挖深度至持力层,剩余的部分采用人工清底,直至开挖到预埋扁钢底面,集水槽宽度为100mm。
2、接地为便于安装设备,扁钢伸出基础顶层1米左右。
扁钢搭接长度不小于100mm,至少焊接三个棱边,焊接处作防腐处理。
接地及施工按照建筑安装工程图集JD1-305,用件包紧固件全部进行热镀锌处理。
配电室接地电阻不应大于1殴,接地网施工的焊接作业由专业人员焊接操作。
3、垫层施工本工程箱变基础垫层采用100厚C15砼垫层,垫层施工时要采取措施保证垫层表面的平整度。
本工程箱变基础模板采用木模。
采用木模是用钢管进行加固,施工过程中应严格控制基础位置,防止模板发生位移。
4、基础钢筋绑扎底板厚200mm,双层双向配筋二级钢Φ14@200。
钢筋的制作绑扎要严格按照设计要求施工,绑扎完毕后验收合格后方可进行下一道工序施工。
5、基础砼的浇筑本工程箱变基础底板采用C25混凝土,在浇筑过程中要样按照砼浇筑操作规程进行,浇筑时震动棒插点要均匀,尤其是预埋扁钢附近的砼,要确保震捣密实。
基础砼浇筑后,表面收光,并形成一定坡度向基础旁边的集水槽,集水槽向排污口方向倾斜。
6、基础排水系统及砌体墙为防止是施工雨雪天气坑内渗水,导致设备锈蚀,要求沿基坑周边砌筑宽370,高2450mm的砖墙,在顶部埋设直径110mm,壁厚2mm电缆穿管,两头打喇叭口形。
电缆穿管后用油棉丝塞紧,或其他防火。
且内外做1:2.5水泥砂浆防水抹面,厚20mm,要求砂浆饱满,不得有空隙。
维护墙设钢爬梯一道,钢爬梯两根立筋为Φ22的2跟三级钢,蹬梯为Φ14的二级钢,间距200mm。
底部设集水槽和预埋排污管相连。
7、混凝土压顶砖墙顶面用370*200的混凝土压顶,压顶为C25混凝土,纵筋为二级钢4Φ14,箍筋为二级钢Φ14@200。
在压顶上均匀预埋200*200*12的刚板,预埋刚板背面有爪形勾钩(圆钢4 Φ14,L=15cm)埋于圈梁内。
箱变施工方案word
弥渡腾峰商业城第一项目部A、B区箱式变压器施工专项方案编制人:审批人:审核人:审核日期:一、施工原则结合本工程的现场特点,箱变位置必须符合现场施工原则,安全和用电的方便性尤为重要,结合实际,经经验丰富的技术人员研究决定,箱变位置位于A、B区之间道路的中间部位右侧,既满足了施工需要又符合安全施工的原则。
二、箱变施工方案根据施工设计,结合现场实际,制定科学合理的施工方案,保证工程的正常施工和开通使用。
(一)、箱变基础施工根据甲方提供的箱变尺寸4.8m×2.4m×2.77m,浇筑200厚C20混凝土垫层,二四墙砌筑,内外抹灰,中空,方便变压器的日常维护和修理。
(二)、室外箱式变电站的安装1、按照设计图的要求和使用要求,定购相应的材料和设备,在箱式变内的变压器定货前向供电部门提供设备型号,报理审批。
2、经过现场勘察,确定1000kV电源进线合理的进线点,编制相应的受电施工方案报供电局批复。
3、确定室外箱式变电站的生产厂家后,根据厂家提供的基础图,进行基础的施工。
4、进行箱式变电站的基础施工,预埋相应的构件和电缆保护钢管。
基础到达设计强度的80%以上后,箱式变电装置到达现场先进行检查,附件齐全、设备完好、无锈蚀或机械损伤后,方可设备的安装。
在这个过程中仍要注意基础的养护。
5、箱变施工完毕后,施工单位先进行设备自调、自检合格,报建设单位委托具有试验资质的试验部门进场试验箱式变电站。
(三)、接地装置的施工1、箱式变电站周围打接地网,接地网与周围建筑接地网相连。
2、接地装置的埋设深度和焊接要求要符合设计的要求和相关规范规定。
3、接地装置安装完毕后,要在晴朗的天气,地面的湿度达到规范规定的时候,方可进行接地电阻的测试。
如果有接地电阻值不符合规定的接地装置,就要按规定增加相应的接地极和接地母线,直到接地电阻值符合设计要求。
4、接地装置与设备的联接要可靠、美观。
(三)、工程的开通1、工程施工完毕后,要编制科学合理的开通方案,上报建设单位和监理部门、供电局审批。
【通用】箱变基础施工.docx

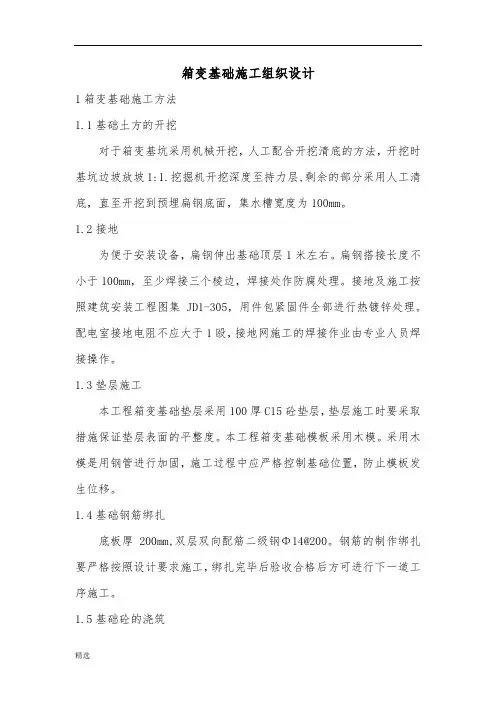

箱变基础施工组织设计1箱变基础施工方法1.1基础土方的开挖对于箱变基坑采用机械开挖,人工配合开挖清底的方法,开挖时基坑边坡放坡1:1.挖掘机开挖深度至持力层,剩余的部分采用人工清底,直至开挖到预埋扁钢底面,集水槽宽度为100mm。
1.2接地为便于安装设备,扁钢伸出基础顶层1米左右。
扁钢搭接长度不小于100mm,至少焊接三个棱边,焊接处作防腐处理。
接地及施工按照建筑安装工程图集JD1-305,用件包紧固件全部进行热镀锌处理。
配电室接地电阻不应大于1殴,接地网施工的焊接作业由专业人员焊接操作。
1.3垫层施工本工程箱变基础垫层采用100厚C15砼垫层,垫层施工时要采取措施保证垫层表面的平整度。
本工程箱变基础模板采用木模。
采用木模是用钢管进行加固,施工过程中应严格控制基础位置,防止模板发生位移。
1.4基础钢筋绑扎底板厚200mm,双层双向配筋二级钢Φ14@200。
钢筋的制作绑扎要严格按照设计要求施工,绑扎完毕后验收合格后方可进行下一道工序施工。
1.5基础砼的浇筑本工程箱变基础底板采用C25混凝土,在浇筑过程中要样按照砼浇筑操作规程进行,浇筑时震动棒插点要均匀,尤其是预埋扁钢附近的砼,要确保震捣密实。
基础砼浇筑后,表面收光,并形成一定坡度向基础旁边的集水槽,集水槽向排污口方向倾斜。
1.6基础排水系统及砌体墙为防止是施工雨雪天气坑内渗水,导致设备锈蚀,要求沿基坑周边砌筑宽370,高2450mm的砖墙,在顶部埋设直径110mm,壁厚2mm 电缆穿管,两头打喇叭口形。
电缆穿管后用油棉丝塞紧,或其他防火。
且内外做1:2.5水泥砂浆防水抹面,厚20mm,要求砂浆饱满,不得有空隙。
维护墙设钢爬梯一道,钢爬梯两根立筋为Φ22的2跟三级钢,蹬梯为Φ14的二级钢,间距200mm。
底部设集水槽和预埋排污管相连。
1.7混凝土压顶砖墙顶面用370*200的混凝土压顶,压顶为C25混凝土,纵筋为二级钢4Φ14,箍筋为二级钢Φ14@200。
箱式变电站基础施工方案
箱式变电站基础施工方案一、施工流程:1.施工准备(1)根据施工需要配备相应的施工人员,按规范要求进行学习,做到人人心中有数。
(2)材料设备准备:按照材料设备计划进行施工材料设备的准备,并对其进行检修和检验。
2.施工方法及技术要求箱式变压器安装在水泥基座上,需采用膨胀螺栓与基座固定牢靠,水泥基座施工时要预留好安装预埋件及孔洞,并核对安装尺寸。
二、箱变安装工艺1、箱变搬运方案(1)变压器运输变压器在运输中,不应有严重冲击和震动,运输倾斜角不得超过15°。
(2)开箱检查.A.设备出厂合格证明及产品技术文件应齐全。
B.设备名牌、型号规格应和设计相符,附件、备件核对装箱单应齐全。
(3)变压器应作好各项外观检查作业,并测试绝缘电阻应符合规程规定,变压器容量较小,可不作抽芯检查。
但甲方特殊请求除外。
如需要抽芯时应在干燥地点进行。
主要应注意检查变压器铁芯是否有变形,绕组绝缘是否完好,引出线的绝缘与焊接是否可靠。
有分接开关要检查分接头触点是否紧密(0.05塞尺应塞不进去)分接开关转动应灵,指示与实际接线相符。
用2500 V摇表检查绕组间,绕组与地及穿芯螺栓的绝缘情况,紧固能的螺栓,无问题后方可安装。
(4)变压器基础的制安,箱式变压器应安装在水泥基础上。
基座高于地面500mm。
基础槽钢材料应无裂纹严重锈蚀等缺陷,并调直后方可下料并焊接。
基础就位后要抄平找正,符合要求后,方可与地板固定,然后除去锈污涂防锈漆二道。
变压器就位在事先已超平的基础上,进行超平找正作业,符合要求后要把变压器与基础用主变压脚可靠地压在一起。
(5)变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。
(6)变压器接地应符合规程要求,接地线敷设美观。
(7)变压器就位后,在投入运行前,首先要进行电气试验,变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。
2、箱变安装方案1)箱变运输到目的地后,在设备安装整体吊装时,应同时使用本体上的四个全重吊环。
箱变基础施工方案
大唐三塘湖风电场一期工程箱变基础施工方案新疆电力建设公司二零一二年四月箱变基础施工方案1.工程概况及施工范围工程概况大唐三塘湖风电场一期工程位于新疆维吾尔自治区哈密地区巴里坤县东北部,距离巴里坤县城约70公里,风电场距三塘湖乡直线距离约20km;与哈密市直线距离约152km,风电场区域的海拔高度约在1330~1420m,场地开阔,地形较平坦,地势南部高、北部低。
本工程采用33台单机容量的风力发电机组,总装机容量为,每台风机基础旁边设一台箱式变压器,地基标高超挖50cm换填砂砾石,素混凝土基础,箱式变压器基础接地与风机基础接地相连。
包括箱变基础土方开挖、回填、基础混凝土和钢筋配置安装、基础防腐、基础接地等工程施工。
各风机之间的交通联系采用施工完成的场内道路相连。
施工范围33座箱变基础及箱变接地。
施工节点工期开工时间:2012年4月1日;基础浇筑完成2012年6月24日;2.施工总体组织根据本工程特点和总体进度要求,结合当地自然条件和风机基础相隔距离选型,加上基础施工工期较短,为加快施工进度,采用全线流水施工作业法。
分析本工程施工难点主要是基础多、平面位置分散、工序较多, 33座箱变基础每基工程量10m3。
为保证总体施工工期要求,箱变基础施工组织1个钢筋、混凝土和2个模板专业施工组,其它施工各设1个专业施工组,均采用流水施工作业法。
3.总体施工方案主要施工机械及施工人员配置本工程基础混凝土工程量小但工序多较复杂,施工工期短,为保证工程各工序施工进度,我公司在工程施工中配备主要施工机械如下:3.1.1主要机械配置3.1.1.1运输机械:采用五十铃双排车一辆运输模板;三轮车一辆运输集中拌合混凝土至施工现场;20m3双桥车一辆运输沙砾料到施工现场及混凝土粗细骨料;水车一辆运输施工用水。
3.1.1.2施工机械:混凝土采用集中拌合,1台50型搅拌机,2台20KW发电机(拌合场及施工现场各1台),施工现场设一台溜槽将混凝土入仓施工,平板打夯机1台,混凝土振捣器具1套。
箱变基础施工方案
箱变基础施工方案箱变基础施工方案1、施工工序:○1放线定位——○2基坑开挖——○3垫层施工——○4墙体砌筑——○5压顶圈梁模板施工——○6圈梁浇筑——○7抹灰——○8现场清理2、施工方法:(1)、在施工前首先要充分熟悉图纸,在此基础之上由放线员根椐施工图在图上指定位置进行基础位置的定位放线;完成后由质检员时行自检。
(2)、在位置定位以后,由施工员按排(人工挖土时)普工,按现场放线位置时行基坑开挖,开挖完成后由质量员进行自检,在自检合格的前提下,请监理工程师到现场验收。
开挖时要注意下列几点:1)、操作人员之间的间距,并不得面对面进行操作,以防间距过小在挥锹时发生互相伤害事故。
2)、开挖时要按交底要求将弃土放置到尽可能离坑边较远或指定位置,如基坑较深的,要充分考虑放坡系数,以防重力压垮侧壁发生塌方事故。
3)、在挖土要到距图纸标高位100mm时,要注意不得超挖,余下部分的泥土用小铲清除,以利于坑底的成型和保持坑底的强度。
(3)、在基坑施工完成后,由模具工进场按图纸要求制垫层混凝土模板,完成后有钢筋的由钢筋工进行配筋,要模板施工过程中要注意模板制作时的机械作业安全、用电安全等。
(4)、在垫层施工完成并达到一定强度后,用水将垫层表面的泥砂冲洗干净,略干后,用墨线在垫层上按图将墙体位置弹出,然后进行砌体砌筑作业,作业前应先用水湿润砖块,再行使用。
(5)、~(6)、在墙体砌筑到图纸标高时,用砂浆将面层砖缝勾勒灌满,以防止圈梁施工时产生漏浆,进行圈梁的模板制作和安装工作,同时由钢筋工进行配筋,经检查后,即可进行圈梁浇筑工作,施工方法同环网柜墙体混凝土施工。
此项作业完成后应对墙外侧的土方进行回填并进行夯实。
(7)、按图纸要求的配比,进行砂浆的搅拌,在清理干净后的坑壁上,进行抹灰,要注意抹灰的质量。
(8)、施工完成后,对施工现场进行清理,力争做到“工完、料尽、场地清”。
箱式变电站基础施工方案
箱式变电站基础施工方案一、方案背景随着城市发展和电力需求的增加,箱式变电站作为一种新型的变电设备,具有占地面积小、建设周期短、移动性强等优势,成为城市电网建设的重要组成部分。
箱式变电站的基础施工是其正常运行和使用的基础,因此需要制定一套科学、可行的施工方案,保证其基础的稳固性和安全性。
二、施工前期准备1.组织设施:确定项目团队,包括施工人员、监理人员、安全员等,制定相应的工作分工和责任制度。
2.材料准备:准备所需的施工材料,包括混凝土、钢筋、水泥等,确保质量合格。
3.机械设备准备:准备所需的施工机械设备,包括挖掘机、混凝土搅拌车等,保证施工进度。
三、施工方案1.现场准备工作a.清理现场:清理施工现场的垃圾和障碍物,确保施工区域干净整洁。
b.测量地形:对施工地点进行地形测量,了解地势,为后续施工工作做准备。
2.基础施工a.挖土:根据设计要求,采用挖掘机等机械设备进行土方开挖,确保基础坑底平整。
b.安装钢筋:按照设计要求,在基础坑内安装预埋钢筋,并进行必要的连接和固定。
c.浇筑混凝土:在钢筋安装完毕后,通过混凝土搅拌车将混凝土倒入基础坑内,进行浇筑。
3.基础养护a.养护时间:混凝土浇筑完成后,进行养护,一般养护时间为28天。
b.养护措施:养护期间要保持混凝土湿润,避免暴晒和严寒气候对混凝土的影响。
4.安装箱式变电站a.吊装箱体:根据设计要求和安装步骤,采用起重机进行箱体的吊装,保证安全。
b.连接线路:将箱体与电力线路进行相应的连接,确保电力传输正常。
五、施工安全控制1.安全教育:对参与施工人员进行安全教育,提高他们的安全意识和技能。
2.安全设施:在施工现场设置安全警示标志和安全防护设施,防止意外事故的发生。
3.安全巡查:定期进行施工现场的安全巡查,对存在的安全隐患及时处理和整改。
六、施工质量控制1.质量检测:进行施工过程中的质量检测,包括混凝土强度、钢筋连接等方面。
2.质量记录:做好施工过程中的记录和整理,确保施工质量的可追溯性。
箱变基础施工方案
箱变基础施工方案箱变基础施工方案一、施工方案准备1. 调配人员和材料:根据工程需要,安排足够的工人和所需的施工材料,例如混凝土、砂石、钢筋等。
2. 技术准备:工人要熟悉箱变基础施工的工艺流程和安全措施,并具备相关的施工技能。
二、现场施工准备1. 现场勘测:对施工场地进行勘测,确定施工的具体位置和尺寸。
2. 土地处理:清理施工区域,清除杂物和障碍物。
如有需要,还要进行土地平整和排水处理。
三、基础测量和标志1. 基础测量:根据设计要求,按照施工图纸进行基础测量,确定基础的具体位置和尺寸。
2. 基础标志:根据测量结果,在施工地点的四个角落设置基础标志,用以确定基础的边界。
四、基础施工1. 基础开挖:根据设计要求,按照基础图纸进行基础开挖,确保基础的形状和尺寸准确无误。
2. 基础处理:对基础进行清理和修整,保持基础表面平整和垂直度。
3. 钢筋布置:根据设计要求和构造图纸,按照合理的间距和位置进行钢筋的布置,保证基础的强度和稳定性。
4. 浇筑混凝土:在完成钢筋布置后,进行混凝土的浇筑。
浇筑过程中要注意混凝土的均匀性和充实度,并保持施工现场的清洁。
五、基础养护1. 养护周期:在混凝土浇筑完成后,立即进行基础的养护工作。
一般情况下,养护周期为28天。
2. 养护方式:养护期间要保持基础的湿润,可采用水泥砂浆覆盖、喷水、覆盖湿布等方式进行养护,以确保混凝土的强度和稳定性。
六、施工安全措施1. 安全防护:施工现场要设置明显的安全警示标志,在施工过程中加强安全宣传和教育,确保工人的安全意识和操作规范。
2. 人员防护:工人要佩戴合格的安全帽、安全鞋和手套,避免工伤事故的发生。
3. 设备防护:使用机械设备时,要保证设备的正常运转和完好无损,避免发生设备故障和事故。
通过以上基础施工方案的实施,可以确保箱变基础施工的质量和安全。
同时,施工人员要经常进行现场监督,及时发现和处理施工中的问题,确保施工进程顺利进行。
箱变基础施工方案
箱变基础施工方案一、设计概述该方案设计的是一座10kV箱变,其总体设计包含变电站的选址、开展工程前的技术研究、箱变的主要参数和技术指标、设计方案的内容及相关建设规范等方面。
当前,我国城市和农村的用电负荷不断增长,特别是随着电力化进程的深入,电力用户越来越多,因此,加强电网建设是保障国家经济建设的必要措施。
箱变就是在现有的配电网中设置的一种小型变电站,作为电力供给系统的配置单元,箱变主要承担将高压电能转变为低压电能的功能和维护电网的平稳运行。
本工程中的箱变由变压器室和配电室组成,变压器室将10kV高压电压转变成400V低压电压,配电室则将变压器室输出的低压电力供应给终端用户。
本方案旨在制定适当的施工方案,降低工程数据失误率,提高施工效率,确保输配电的可靠性和安全稳定运行。
二、仪器设备1、箱式低压变压器2、高压开关柜3、低压开关柜4、继电器保护装置5、接地装置、互感器、合闸电器等。
三、施工流程1、进场准备(1)选址:在满足箱变建设项目所需的全部指标前提下,选取适宜的厂家或现场勘察以便确定尽可能适合的地方。
(2)原材料准备:箱变施工所需的所有零部件、仪器、设备及相关配件,需提前购买并检查其性能是否符合标准。
(3)组织人员:确保施工前人员的安全保障以及施工人员的履行职责,包括:工程师、技术人员、土方工人、电工人员等。
2、井身施工在井和户外卫生工作安全规范的基础上:(1)利用挖掘机对井口进行挖掘;(2)按照设计让工人借助扣板下到井底;(3)进行支撑。
支撑前应先进行石墨涂层,加工钢筋框架,调直、圆钢筋,制作钻头等工序。
(4)挖掘井底后,进行潜孔灌浆及检查其是收缩,并排水清洗并确定井底平度。
然后安装桩钢和加强筋。
(5)在井底开两个人孔并进行沙浆灌浆、钢筋校核等工序。
(6)计算吊装参数,调整行程和角度.3、箱变的调试箱变调试是为了检测箱变的功能是否正常运转,“三检验一测量”的方法可以确保箱变符合本工程所需求,以便调整各个部件及时发现问题。
箱变基础施工方案
一、箱变基础施工方法1、基础土方的开挖对于箱变基坑采用机械开挖,人工配合开挖清底的方法,开挖时基坑边坡放坡1:1.挖掘机开挖深度至持力层,剩余的部分采用人工清底,直至开挖到预埋扁钢底面,集水槽宽度为100mm。
2、接地为便于安装设备,扁钢伸出基础顶层1米左右。
扁钢搭接长度不小于100mm,至少焊接三个棱边,焊接处作防腐处理。
接地及施工按照建筑安装工程图集JD1-305,用件包紧固件全部进行热镀锌处理。
配电室接地电阻不应大于1殴,接地网施工的焊接作业由专业人员焊接操作。
3、垫层施工本工程箱变基础垫层采用100厚C15砼垫层,垫层施工时要采取措施保证垫层表面的平整度。
本工程箱变基础模板采用木模。
采用木模是用钢管进行加固,施工过程中应严格控制基础位置,防止模板发生位移。
4、基础钢筋绑扎底板厚200mm,双层双向配筋二级钢Φ14@200。
钢筋的制作绑扎要严格按照设计要求施工,绑扎完毕后验收合格后方可进行下一道工序施工。
5、基础砼的浇筑本工程箱变基础底板采用C25混凝土,在浇筑过程中要样按照砼浇筑操作规程进行,浇筑时震动棒插点要均匀,尤其是预埋扁钢附近的砼,要确保震捣密实。
基础砼浇筑后,表面收光,并形成一定坡度向基础旁边的集水槽,集水槽向排污口方向倾斜。
6、基础排水系统及砌体墙为防止是施工雨雪天气坑内渗水,导致设备锈蚀,要求沿基坑周边砌筑宽370,高2450mm的砖墙,在顶部埋设直径110mm,壁厚2mm 电缆穿管,两头打喇叭口形。
电缆穿管后用油棉丝塞紧,或其他防火。
且内外做1:2.5水泥砂浆防水抹面,厚20mm,要求砂浆饱满,不得有空隙。
维护墙设钢爬梯一道,钢爬梯两根立筋为Φ22的2跟三级钢,蹬梯为Φ14的二级钢,间距200mm。
底部设集水槽和预埋排污管相连。
7、混凝土压顶砖墙顶面用370*200的混凝土压顶,压顶为C25混凝土,纵筋为二级钢4Φ14,箍筋为二级钢Φ14@200。
在压顶上均匀预埋200*200*12的刚板,预埋刚板背面有爪形勾钩(圆钢4 Φ14,L=15cm)埋于圈梁内。
箱变基础施工方案
标题:箱变基础施工方案一、引言箱变是电力系统中的重要设备之一,它用于将变电站的高电压电能转换为低电压电能,供给用户使用。
箱变基础施工是确保箱变安全运行的基础,本文将介绍箱变基础施工的关键步骤和注意事项。
二、施工前准备1.施工前的准备工作非常重要,首先要准备施工方案,明确施工目标和要求。
2.确定施工地点,根据设计要求进行现场测量,并在施工期间进行土质检测。
3.准备施工所需的设备和材料,包括挖掘机、钢筋、水泥等。
三、基础施工步骤1.挖掘基础坑:根据设计要求确定基础坑的大小和深度,使用挖掘机进行土方开挖。
注意确保基坑的平整和垂直度。
2.搭设模板:根据设计图纸搭设模板,确保箱变基础的平整度和尺寸准确性。
3.浇筑混凝土:在模板搭设完毕后,进行混凝土浇筑。
注意控制混凝土的质量和浇筑工艺,确保混凝土的强度和稳定性。
4.养护:混凝土浇筑后,进行养护工作。
根据混凝土的情况,采取适当的养护措施,确保混凝土的早期强度和耐久性。
四、施工注意事项1.施工过程中要保证安全,严格按照相关的施工规范和要求进行操作,佩戴相应的安全装备。
2.注意土质的检测和处理,对于松软的土壤要进行加固处理,避免基础沉降。
3.施工期间要保持良好的沟通与协调,相关施工人员互相配合,确保施工进度和质量。
4.在施工结束后,对箱变基础进行检查和验收,确保其符合设计要求和施工规范。
五、总结本文从施工前准备、基础施工步骤和施工注意事项三个方面介绍了箱变基础施工方案。
在施工过程中,要注重安全、质量和进度,确保箱变基础的稳定性和可靠性。
只有通过科学规范的施工,才能确保箱变设备的正常运行,为电力系统的稳定供电提供保障。
箱式变电站基础施工方案
箱式变电站基础施工方案一.施工流程:1.施工准备(1)根据施工需要配备相应的施工人员,按规范要求进行学习,做到人人心中有数。
(2)材料设备准备:按照材料设备计划进行施工材料设备的准备,并对其进行检修和检验。
2.施工方法及技术要求箱式变压器安装在水泥基座上,需采用膨胀螺栓与基座固定牢靠,水泥基座施工时要预留好安装预埋件及孔洞,并核对安装尺寸。
二.箱变安装工艺1.箱变搬运方案(1)变压器运输变压器在运输中,不应有严重冲击和震动,运输倾斜角不得超过15°。
(2)开箱检查.A.设备出厂合格证明及产品技术文件应齐全。
B.设备名牌.型号规格应和设计相符,附件.备件核对装箱单应齐全。
(3)变压器应作好各项外观检查作业,并测试绝缘电阻应符合规程规则,变压器容量较小,可不作抽芯检查。
但甲方特殊请求除外。
如需要抽芯时应在干燥地点进行。
主要应注意检查变压器铁芯是否有变形,绕组绝缘是否完好,引出线的绝缘与焊接是否可靠。
有分接开关要检查分接头触点是否紧密(0.05塞尺应塞不进去)分接开关转动应灵,指示与实际接线相符。
用2500 V摇表检查绕组间,绕组与地及穿芯螺栓的绝缘情况,紧固能的螺栓,无问题后方可安装。
(4)变压器基础的制安,箱式变压器应安装在水泥基础上。
基座高于地面500mm。
基础槽钢材料应无裂纹严重锈蚀等缺陷,并调直后方可下料并焊接。
基础就位后要抄平找正,符合要求后,方可与地板固定,然后除去锈污涂防锈漆二道。
变压器就位在事先已超平的基础上,进行超平找正作业,符合要求后要把变压器与基础用主变压脚可靠地压在一起。
(5)变压器试验调整结果必须符合电气试验规则或出厂技术文件的规则。
(6)变压器接地应符合规程要求,接地线敷设美观。
(7)变压器就位后,在投入运行前,首先要进行电气试验,变压器试验调整结果必须符合电气试验规则或出厂技术文件的规则。
2.箱变安装方案1)箱变运输到目的地后,在设备安装整体吊装时,应同时使用本体上的四个全重吊环。
箱变基础施工方案
目录1 编制依据及范围 (1)2 工程概况 (2)2.1 项目简述 (2)2.2 主要工程数量 (2)3 资源配置计划 (3)3.1机械配置计划 (3)3.2人员配置计划 (3)4 箱变基础工程施工方案及方法 (4)4.1箱变基础工程总体施工方案 (4)4.2施工顺序 (4)4.3各分项工程施工方法 (4)4.3.1基坑开挖 (4)4.3.2钢筋工程 (5)4.3.3模板工程 (5)4.3.4混凝土工程 (5)4.3.5砖砌体............................................................................................................. 错误!未定义书签。
4.3.6基础防腐 (6)4.3.7基础回填 (6)4.3.8基础接地 (6)4.4质量控制及质量通病预防 (7)4.4.1常见质量通病 (7)4.4.2 质量关键点及预防措施 (7)4.5质量缺陷的处理 (8)5 安全体系 (8)5.1 安全目标 (8)5.2 安全保证体系 (9)5.3 安全施工管理制度 (9)6 质保体系 (12)6.1 质量目标 (12)6.2 工程质量目标分解 (12)6.3 质量保证体系 (12)6.4 主要职能部门及人员的质量职责 (12)6.5 质量保证措施 (15)箱变基础施工方案1 编制依据及范围1.1围场大唤起48MW风电项目工程箱变基础施工图1.2执行标准和规程规范;《电力建设施工质量验收及评价规程》(第1部分:土建工程DL/T 5210.1-2012) 《混凝土结构施工质量验收规范》(GB 50204-2011)《地下防水工程技术规范》(GB 50108-2008)《地下防水工程质量验收规范》(GB 50208-2011)《建筑工程施工质量验收统一标准》(GB 50300-2013)《建设工程项目管理规范》(GB T50326-2006)《砌体结构工程施工质量验收规范》(GB 50203-2014)《建筑防腐蚀工程施工及验收规范》(GB 50212-2014)《建设防腐蚀工程施工质量验收》(GB 50224-2010)《混凝土强度检验评定标准》(GB/T50107-2010)《建设工程文件归档整理规范》(GB/T50328-2014)《电气装置安装工程质量检验及评定规程》(DL/T5161-2002)国家、地方和行业相关法律、法规、规范要求;1.3施工安全管理规范、规程及规定《建筑施工安全检查标准》(JGJ59-2011)《施工现场临时用电安全技术规范》(JGJ33-2012)《施工现场临时用电安全技术规范》(JGJ46-2012)《建筑施工现场环境与卫生标准》(JGJ146-2004)《电力建设安全健康与环境保护管理规定》(国家电网公司2005年)《电力建设文明施工规定及考核办法》(电建(1995)543号)国家、地方和行业相关法律、法规、规范要求;当地建设局管理部门关于建筑施工现场安全管理的文件及规定。
箱式变电站基础施工方案
箱式变电站基础施工方案一、施工流程:1.施工准备(1)根据施工需要配备相应的施工人员,按规范要求进行学习,做到人人心中有数。
(2)材料设备准备:按照材料设备计划进行施工材料设备的准备,并对其进行检修和检验。
2.施工方法及技术要求箱式变压器安装在水泥基座上,需采用膨胀螺栓与基座固定牢靠,水泥基座施工时要预留好安装预埋件及孔洞,并核对安装尺寸。
二、箱变安装工艺1、箱变搬运方案(1)变压器运输变压器在运输中,不应有严重冲击和震动,运输倾斜角不得超过15°。
(2)开箱检查.A.设备出厂合格证明及产品技术文件应齐全。
B.设备名牌、型号规格应和设计相符,附件、备件核对装箱单应齐全。
(3)变压器应作好各项外观检查工作,并测试绝缘电阻应符合规程规定,变压器容量较小,可不作抽芯检查。
但甲方特殊请求除外。
如需要抽芯时应在干燥地点进行。
主要应注意检查变压器铁芯是否有变形,绕组绝缘是否完好,引出线的绝缘与焊接是否可靠。
有分接开关要检查分接头触点是否紧密(0.05塞尺应塞不进去)分接开关转动应灵,指示与实际接线相符。
用2500 V摇表检查绕组间,绕组与地及穿芯螺栓的绝缘情况,紧固能的螺栓,无问题后方可安装。
(4)变压器基础的制安,箱式变压器应安装在水泥基础上。
基座高于地面500mm。
基础槽钢材料应无裂纹严重锈蚀等缺陷,并调直后方可下料并焊接。
基础就位后要抄平找正,符合要求后,方可与地板固定,然后除去锈污涂防锈漆二道。
变压器就位在事先已超平的基础上,进行超平找正工作,符合要求后要把变压器与基础用主变压脚可靠地压在一起。
(5)变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。
(6)变压器接地应符合规程要求,接地线敷设美观。
(7)变压器就位后,在投入运行前,首先要进行电气试验,变压器试验调整结果必须符合电气试验规定或出厂技术文件的规定。
2、箱变安装方案1)箱变运输到目的地后,在设备安装整体吊装时,应同时使用本体上的四个全重吊环。
箱变基础施工方案
箱变基础施工方案一、前三随着现代社会对电力运输的不断追求,传统架空线路日渐被认为是一种消耗大、污染大的能源运输方式,取而代之的便是地下电缆。
箱变作为地下电缆接入路线的必备环节,受到了越来越多的关注。
但是,任何一个完整的箱变电站建设都离不开最基础的施工,本篇文章就为大家简单介绍箱变基础施工方案的相关内容。
二、施工方案1、方案概述本施工方案包括箱变基础的设计、施工、验收、维护等环节。
方案目的在于确保箱变具备可靠、稳定、安全的使用条件,同时提高配电设施的运行效率。
2、施工建议箱变的基础部分应采用钢筋混凝土结构,且应符合《混凝土结构设计规范》(GB50010)与《电力变电站设计规范》(GB50152)规定,具体要求如下:1)施工前确保施工地点已符合施工要求,包括地面平整度、土壤密实度、周围环境等条件。
2)制定钢筋工字梁截面、厚度及计算等相关要求,以保证钢筋混凝土基础的承重性。
3)根据施工具体环境需要选择合适的模板,施工过程中要按照设计方案的要求保证基础精度。
4)施工完成后,需按照设备安装计划进行箱变架设,对于缺陷和不符合要求的部分应及时进行翻新、修缮等工作。
3、验收标准施工验收应按照以下标准,如果新建箱变出现问题可以在后期进行调整,以保障箱变运行正常。
1)固定稳定性:箱变在外部环境条件的干扰下具有固定稳定的特性,抗风压能力大于3000Pa,其它相关要求参见设计规范。
2)操作便捷性:箱变应尽量为人类普遍的高度设计,安装位置应便于操作、检修、更换等工作。
3)排水防渗性:箱变的基础应设置排水沟,抗渗标准应满足设计规范的要求。
4、安全保障措施在施工过程中,安全问题是必须要考虑的,应尽可能采取完善的安全保障措施以避免意外事件的发生。
具体实施如下:1)确保施工区域内没有人员闯入,施工人员应佩戴好安全帽和安全鞋等安全防护装备。
2)施工人员应对施工现场进行周边防护,并设置符合标准要求的隐患⅛F志°3)施工人员应遵守完善的作业规范和作业流程,避免擅自修改方案造成巨大的后果。
箱式变压器基础施工方案
1.编制依据《施工现场临时用电安全技术规范》JGJ46-2005《工程测量规范》GB50026-93《建筑地基基础工程施工质量验收规范》GB50202-2002《砌体工程施工质量验收规范》GB50203-2002《建筑工程施工质量验收统一标准》GB50300-20012.施工准备2.1技术准备施工队对相关负责人做好技术交底、安全交底。
根据施工方案要求对施工队伍作好施工交底并监督分包队伍对班组交底。
各种计量、测量用具及时检查、送检并且检定证书、材料齐全。
2.2现场准备根据技术方案要求组织施工机械的进场、报验、安装,使其在安装施工过程中能满足工程需要。
做好场地平整,水驳接口。
3.1基础土方的开挖对于箱变基坑采用机械开挖,人工配合开挖清底的方法,开挖时基坑边坡放坡1:1.挖掘机开挖深度至持力层,剩余的部分采用人工清底,直至开挖到预埋扁钢底面,集水槽宽度为100mm。
3.2接地为便于安装设备,扁钢伸出基础顶层1米左右。
扁钢搭接长度不小于100mm,至少焊接三个棱边,焊接处作防腐处理。
接地及施工按照建筑安装工程图集JD1-305,用件包紧固件全部进行热镀锌处理。
接地电阻不应大于4欧,接地网施工的焊接工作由专业人员焊接操作。
3.3垫层施工本工程箱变基础采用100厚C15砼垫层,垫层施工时要采取措施保证垫层表面的平整度。
3.4基础砌体墙砖基础砌筑前,基础垫层表面应清扫干净,洒水湿润,先盘墙角,每次盘角高度不应超过五层砖,随盘随靠平、吊直。
砖基础墙应挂线,37以上墙应双面挂线。
基础标高不一致或有局部加深部位,应从最低处往上砌筑,应经常拉线检查,以保证砌体通顺、平直、防止砌成“螺栓”墙。
基础大放脚砌至基础上部时,要拉线检査轴线及边线,保证基础墙身位置正确。
同时还要対照皮数杆的砖层及标高,如有偏差时,应在水平灰缝中逐渐调整,使墙的层数与皮数杆一致。
箱变基础安装通风网两个、砖混結构、三七:里外抹灰、设置积水槽、做好防水。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
【最新整理,下载后即可编辑】
目录
1.工程概况 (3)
2.编制依据 (3)
3.施工准备 (3)
3.1技术准备 (3)
3.2现场准备 (3)
3.3劳动力准备 (3)
3.4机具准备 (3)
3.5材料准备 (3)
4.箱变基础做法 (3)
5.箱变基础施工方法 (3)
5.1基础土方的开挖 (3)
5.2接地 (3)
5.3垫层施工 (3)
5.4基础钢筋绑扎 (3)
5.5基础砼的浇筑 (3)
5.6基础排水系统及砌体墙 (3)
5.7混凝土压顶 (3)
6.质量保证措施 (3)
7.安全措施 (3)
1.工程概况
汉口北国际商品交易中心轻纺城工程位于武汉市盘龙轻纺城经济开发区巨龙大道西侧,北临酒店用品市场。
本工程总建筑面积约30.9万平方米建筑面积大。
应甲方要求,箱变基础由我司承建。
箱变基础位于本工程北侧,工人生活临建西侧。
供应9台塔吊,9个钢筋棚以及施工用电。
2.编制依据
《施工现场临时用电安全技术规范》JGJ46-2005
《工程测量规范》GB50026-93
《建筑地基基础工程施工质量验收规范》GB 50202-2002 《混凝土结构工程施工质量验收规范》GB50204-2002
《砌体工程施工质量验收规范》GB50203-2002
《建筑施工扣件式钢管脚手架》JGJ130-2001
《建筑工程施工质量验收统一标准》GB50300-2001
3.施工准备
3.1技术准备
技术部门对相关部门做好技术交底、安全交底。
根据施工方案要求对施工队伍作好施工交底并监督分包队伍对班组交底。
各种计量、测量用具及时检查、送检并且检定证书、材料齐全。
3.2现场准备
根据技术方案要求组织施工机械的进场、报验、安装,使其在施工过程中能满足工程需要。
做好场地平整,水驳接口。
3.3劳动力准备
3.4机具准备
3.5材料准备
护墙3 砖240*155* 块维护墙
4 钢筋Ф14、22 吨砼压顶、钢爬梯、钢筋砼板
5 钢板200*200*12 块预埋钢板
6 扁钢40*4 m 地线预埋板
7 钢管Ф110、壁厚
2mm
跟电缆穿管
4.箱变基础做法
5.箱变基础施工方法
5.1基础土方的开挖
对于箱变基坑采用机械开挖,人工配合开挖清底的方法,开挖时基坑边坡放坡1:1.挖掘机开挖深度至持力层,剩
余的部分采用人工清底,直至开挖到预埋扁钢底面,集水槽宽度为100mm。
5.2接地
为便于安装设备,扁钢伸出基础顶层1米左右。
扁钢搭接长度不小于100mm,至少焊接三个棱边,焊接处作防腐处理。
接地及施工按照建筑安装工程图集JD1-305,用件包紧固件全部进行热镀锌处理。
配电室接地电阻不应大于1殴,接地网施工的焊接作业由专业人员焊接操作。
5.3垫层施工
本工程箱变基础垫层采用100厚C15砼垫层,垫层施工时要采取措施保证垫层表面的平整度。
本工程箱变基础模板采用木模。
采用木模是用钢管进行加固,施工过程中应严格控制基础位置,防止模板发生位移。
5.4基础钢筋绑扎
底板厚200mm,双层双向配筋二级钢Φ14@200。
钢筋的制作绑扎要严格按照设计要求施工,绑扎完毕后验收合格后方可进行下一道工序施工。
5.5基础砼的浇筑
本工程箱变基础底板采用C25混凝土,在浇筑过程中要样按照砼浇筑操作规程进行,浇筑时震动棒插点要均匀,尤其是预埋扁钢附近的砼,要确保震捣密实。
基础砼浇筑后,表面收光,并形成一定坡度向基础旁边的集水槽,集水槽向排污口方向倾斜。
5.6基础排水系统及砌体墙
为防止是施工雨雪天气坑内渗水,导致设备锈蚀,要求沿基坑周边砌筑宽370,高2450mm的砖墙,在顶部埋设直径110mm,壁厚2mm电缆穿管,两头打喇叭口形。
电缆穿管后用油棉丝塞紧,或其他防火。
且内外做1:2.5水泥砂浆防水抹面,厚20mm,要求砂浆饱满,不得有空隙。
维护墙设钢爬梯一道,钢爬梯两根立筋为Φ22的2跟三级
钢,蹬梯为Φ14的二级钢,间距200mm。
底部设集水槽和预埋排污管相连。
5.7混凝土压顶
砖墙顶面用370*200的混凝土压顶,压顶为C25混凝土,纵筋为二级钢4Φ14,箍筋为二级钢Φ14@200。
在压顶上均匀预埋200*200*12的刚板,预埋刚板背面有爪形勾钩(圆钢4 Φ14,L=15cm)埋于圈梁内。
压顶在砖墙砌筑高度不超过20mm时开始支模浇筑。
6.质量保证措施
1.接地装置安装完毕后,要在晴朗的天气,地面湿度达到规
范规定的时候,方可进行接地电阻的测试。
如果有接地电阻值不符合规定的接地装置,就要按规定增加相应的接地极和接地母线,直到接地电阻值符合设计要求。
2.墙体砌筑高度每天不应超过1.2m。
3.土方回填时,严格把好回填材料使用检验关,不含植物残
体、垃圾等杂志。
4.土方回填必须按规定分层夯压密实,确保回填土的密实度。
5.砌体的转角处交接处应同时砌筑。
当不能同时砌筑时,应按规定留槎、接槎。
6.墙上留置临时施工洞口,其侧边离交接处墙面不应小于500mm,洞口净宽度不应超过1m。
7.安全措施
1.施工前,施工负责人要向操作人员做专项技术安全交
底。
2.现场电器设备要有漏电保护器,电缆应设可靠绝缘。
3.基坑内施工人员尤其是排水施工人员必须做好防触电措
施,戴好绝缘手套,穿好绝缘雨鞋。
4.模板拆除前必须确认混凝土强度达到规定,并经拆模申
请批准后方可进行,要有混凝土强度报告,混凝土强度
未达到规定严谨提前拆模。
5.砌筑前进行安全检查,现场操作环境、安全措施和防护
用品及机具符合要求后方可施工。
CNG汽车加气站10kV箱变用电工程箱变基础方案
6.砌筑墙体时应搭设脚手架。
7.脚手架上堆砖高度不得超过3皮侧砖,同一块脚手架板
上操作人员不得超过二人。
8.施工中不得踩踏砌体。
【最新整理,下载后即可编辑】。
