B运动的图像描述

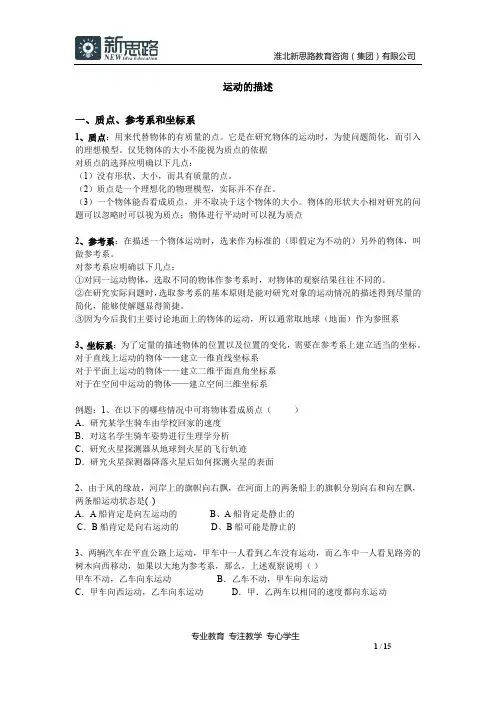

运动的描述及运动图像
运动的描述一、质点、参考系和坐标系1、质点：用来代替物体的有质量的点。
它是在研究物体的运动时，为使问题简化，而引入的理想模型。
仅凭物体的大小不能视为质点的依据对质点的选择应明确以下几点：（1）没有形状、大小，而具有质量的点。
（2）质点是一个理想化的物理模型，实际并不存在。
（3）一个物体能否看成质点，并不取决于这个物体的大小。
物体的形状大小相对研究的问题可以忽略时可以视为质点；物体进行平动时可以视为质点2、参考系：在描述一个物体运动时，选来作为标准的（即假定为不动的）另外的物体，叫做参考系。
对参考系应明确以下几点：①对同一运动物体，选取不同的物体作参考系时，对物体的观察结果往往不同的。
②在研究实际问题时，选取参考系的基本原则是能对研究对象的运动情况的描述得到尽量的简化，能够使解题显得简捷。
③因为今后我们主要讨论地面上的物体的运动，所以通常取地球（地面）作为参照系3、坐标系：为了定量的描述物体的位置以及位置的变化，需要在参考系上建立适当的坐标。
对于直线上运动的物体——建立一维直线坐标系对于平面上运动的物体——建立二维平面直角坐标系对于在空间中运动的物体——建立空间三维坐标系例题：1、在以下的哪些情况中可将物体看成质点（）A．研究某学生骑车由学校回家的速度B．对这名学生骑车姿势进行生理学分析C．研究火星探测器从地球到火星的飞行轨迹D．研究火星探测器降落火星后如何探测火星的表面2、由于风的缘故，河岸上的旗帜向右飘，在河面上的两条船上的旗帜分别向右和向左飘，两条船运动状态是( )A．A船肯定是向左运动的B、A船肯定是静止的C．B船肯定是向右运动的D、B船可能是静止的3、两辆汽车在平直公路上运动，甲车中一人看到乙车没有运动，而乙车中一人看见路旁的树木向西移动，如果以大地为参考系，那么，上述观察说明（）甲车不动，乙车向东运动B．乙车不动，甲车向东运动C．甲车向西运动，乙车向东运动D．甲．乙两车以相同的速度都向东运动作业：1、以北京长安街为坐标轴x，向东为正方向，以天安门中心所对的长安街中心为坐标原点O，建立一维坐标，一辆汽车最初在原点以西3 km处，几分钟后行驶到原点以东2 km 处．（1）这辆汽车最初位置和最终位置分别是( )A．3 km 2 km B．－3 km 2 kmC．3 km －2 km D．－3 km －2 km（2）如果将坐标原点向西移5 km，则这辆汽车的最初位置和最终位置分别是( )A．5 km 7 km B．2 km 5 km C．2 km 7 km D．3 km 5 km2、一物体从O点出发，沿东偏北30度的方向运动10 m至A点，然后又向正南方向运动5 m至B点。
人教版物理八年级上册第一章第3节《运动的快慢》
比较物体运动快慢有两种方法： （1）相同时间比较路程； （2）相同路程比较时间。
小聪同学的100 m跑成绩为17 s，小明同学的50 m 跑成绩为8 s，要知道他们谁跑得快，应该怎么办？
物理学中采用了前一种，也就是将物体运动的路程 除以时间，再进行比较。
知识点 1 速度
反映物体运动快慢
1. 物理学中，把路程与时间之比叫做速度。
0 10 s 20 s
30 s
40 s
0 200 m 450 m 750 m
1 200 m
在直线运动中，按速度可分为匀速直线运动和变速直线运动。
知识点 3 匀速直线运动
0
10s
20s
30s
40s
0
300 m
600 m 900 m 1200 m
我们把物体沿着直线且速度不变的运动叫做匀速直线运动。
做匀速直线运动的物体在任意相同
2. 用v表示速度，s表示路程，t表示时间，那么有
v s t
速度是表示物体运动快慢的物理量，在数值上等于物 体在单位时间内通过的路程，这个数值越大，表示物体运动 得越快。
3．速度单位：
基本单位 m/s 或 m ·s-1
读作 米每秒
常用单位 km/h 或 km ·h-1
读作 千米每小时
1 km
1m/s
时间内通过的路程都相等，即路程
与时间成正比；
速度大小不随路程和时间变化。不
平直轨道上平稳行驶的列车有时 能说“速度与路程成正比，与时间 可认为是在做匀速直线运动。 成反比”。
匀速直线运动的s-t和v-t图像 （1）s-t图像：一条过原点的直线，
s与t成正比，即 s 的值不变。在同一坐标 t
图中，斜率越大，速度越大（即v甲＞v乙）。
高一物理--运动学图像(s-t图像、v-t图像、a-t图像)
1.5图像一、s-t图像：（涉及概念：时间与时刻、位置、位移与路程、平均速度与瞬时速度、加速度、斜率）1、如图所示，描述物体各种情况下的运动情况：2、如图所示，描述物体在各个阶段的运动情况：3、如图所示，描述物体在各个阶段的运动情况：4、如图所示，描述物体在各个阶段的运动情况：5、甲、乙两物体的位移随时间变化如图所示，下列说法正确的是（）A、甲乙的运动方向相反；B、3s末甲乙相遇；C、甲的速度比乙的速度大；D、0-3s内甲的位移比乙的位移多3m；5、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲、乙两物体的距离越来越近；B、0-3s内甲、乙的位移相等；C、甲、乙两物体的速度相同；D、取向右为正方向，4s末甲在乙的左边；6、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲比乙提前2s出发；B、0-3s内甲、乙两物体的位移相同；C、甲比乙物体的速度大；D、3s后乙还能追上甲；7、如右图所示为甲、乙两物体相对于同一参考系的x－t图象，下面说法正确的是( ) A．甲、乙两物体的出发点相距xB．甲、乙两物体都做匀速直线运动C．甲物体比乙物体早出发的时间为t1D．甲、乙两物体向同方向运动8、下图是做直线运动的甲、乙两个物体的位移—时间图象，由图象可知( )A．乙开始运动时，两物体相距20 mB．在0～10 s这段时间内，两物体间的距离逐渐增大C．在10～25 s这段时间内，两物体间的距离逐渐变小D．两物体在10 s时相距最远，在25 s时相遇9、如图所示为甲、乙两物体的运动情况，下列说法错误的是（）A、0-3s内甲、乙两物体的位移相同；B、0-3s内甲、乙两物体的平均速度相同；C、乙一直在甲的前面；D、甲、乙都做匀速直线运动；E、3s末甲、乙两物体相遇；10、一汽车先向右做匀速直线运动，运动了3s，位移为10m，然后停下休息了2s后继续做匀速直线运动，经过2s的位移为10m，然后立即返回做匀减速直线运动，经过5s回到出发点，画出该汽车运动的x-t图象。
人教版八年级物理第一章机械运动 专题 运动的图像描述和计算 含答案
人教版八年级物理第一章机械运动专题运动的图像描述和计算含答案类型运动的图象1.课外活动时,小明和小刚在操场上沿直线跑道跑步,如图所示是他们通过的路程随时间变化的图象,则下列说法正确的是（）A.前2s内,小刚跑得较快B.两人都做变速运动C.两人都做匀速直线运动D.全程中,小刚的平均速度大于小明的平均速度2.(自贡市中考)如图所示是某物体做直线运动时的路程随时间变化的图象,由图象判断下列说法错误的是（）A.5s时,物体通过的路程为2.5mB.整个20s时间内,物体的平均速度为0.2m/sC.物体在20s内都做匀速直线运动D.物体在0~5s时间内的速度比10~20s时间内的速度大3.(黄石市中考)下图是两物体做直线运动的s-t图象,分析图象,下列说法正确的是（）A.两物体从同一地点出发B.两物体往同一方向行驶C.两物体在t=10s时刻相遇D.两物体运动速度大小相等,都是5m/ s4.(眉山市中考)东坡国际半程马拉松比赛在眉山市湿地公园隆重举行。
若甲、乙两位运动员同时从起跑线起跑并做匀速直线运动,他们的路程时间S-t图象是如图所示a、b、c三条图线中的两条,甲的速度大于乙的速度,运动5s甲、乙间的距离大于2m,则（）A.甲的s-t图象一定为aB.乙的s-t图象一定为cC.甲的s-t图象可能为bD.乙的S-t图象可能为a5.(桂林市中考)周末,小关100 小超和小超分别与家人驾车同80时从同一地点前往桂林市乐满地主题乐园游玩,如图所示是两小车在某段平直公路上的运动图象,由图可知,两小车都在做＿＿＿＿(选填“加速直线运动”或“匀速直线运动”);小超家的车速＿＿＿＿(选填“大于或“小于”)小关家的车速6.(烟台市中考)甲、乙两小车同时同地向东做匀速直线运动,它们的s-t图象如图所示,甲车的速度为＿＿＿＿m/s,5s 时两车相距＿＿＿＿m;以甲车为参照物,乙车向＿＿＿＿运动。
7.如图是某物体在一段时间内运动的s-t图象,由图象可知,前5s内物体通过的路程是＿＿＿＿m,在5s~15s内物体运动的速度是＿＿＿＿m/s8.如图是某汽车通过某一平直公路时记录的v-t图象,甲、乙、丙、丁四个过程中,汽车做匀速直线运动的是（）A.甲B.乙C.丙D.丁9.(铜仁市中考)如图所示,甲、乙两个图象分别描述 了做直线运动的A 、B 两物体的运动情况,根据图象得出的信息错误的是 （ ）A.B 物体做匀速直线运动B.A 物体做变速运动C.b a v vD.B 物体运动1.5s 通过的距离是3m10.甲、乙、丙三辆小车同时、同地向同一方向运动,它们运动的图象如图所示,由图象可知:运动速度相同的小车是＿＿＿＿和＿＿＿＿;经过5s,跑在最前面的小车是 ＿＿＿＿类型 速度的综合计算 11. 工程上常用爆破的方法开山劈岭。
运动的描述与图像分析
图像分析的应用
医学领域：用于疾病诊断 和治疗
安防领域：用于人脸识别 和安防监控
交通领域：用于交通流量 分析和自动驾驶
娱乐领域：用于游戏开发 和动画制作
PART 03
运动与图像的结 合
运动目标的检测
背景：运动目标检测在视频监控、自动驾驶等领域具有广泛应用 方法：包括光流法、帧差法、背景减除法等 难点：运动目标的分割和跟踪 应用：如行人检测、车辆检测、运动分析等
PART 02 图像分析
图像处理技术
图像降噪：去除图像中的噪声，提高图像质量 图像增强：调整图像的对比度、亮度等参数，使图像更加清晰 图像分割：将图像分为多个区域，便于后续处理 图像特征提取：提取图像中的关键信息，如边缘、角点等 图像分类：根据图像特征，将图像分为不同的类别 图像识别：识别图像中的物体或场景，如人脸识别、车牌识别等
高性能计算在运动与图像分析中的发展趋势：更高效的算法、更先进的硬件、更 广泛的应用领域
高性能计算在运动与图像分析中的挑战：数据量大、计算复杂、实时性要求高
人工智能技术在运动与图像分析中的发展前景
人工智能技术在运动分析中的应用：如运动轨迹预测、运动姿态识别等
人工智能技术在图像分析中的应用：如图像识别、图像分类、图像生成等
运动的描述与图 像分析
汇报人：XX
目 录
01 运 动 的 描 述
02 图 像 分 析
03 运 动 与 图 像 的 结 合
05
技术前沿与发展 趋势
04 应 用 案 例 分 析
PART 01 运动的描述
运动的基本概念
运动是物体在空间中的位置变化 运动可以分为直线运动和曲线运动 速度是描述物体运动快慢的物理量 加速度是描述物体速度变化快慢的物理量
高一物理 力学专题提升 专题01 运动学图像问题(xt图与vt图)
专题01 运动学图像问题（x-t图与v-t图）【专题概述】用图像来描述两个物理量之间的关系，是物理学中常用的方法。
图像是一种直观且形象的语言和工具，它运用数和形的巧妙结合，恰当地表达各种现象的物理过程和物理规律。
运用图像解题的能力可以归纳为以下两个方面：1.读图2、作图和用图依据物体的状态和物理过程所遵循的物理规律，作出与之对应的示意图或数学函数图像来研究和处理问题。
【典例精讲】1. 对x-t图像的认识：典例1 如图，折线是表示物体甲从A地向B地运动的x－t图象，直线表示物体乙从B 地向A地运动的x－t图象，则下列说法正确的是( )A．在2～6 s内甲做匀速直线运动B．乙做匀速直线运动，其速度大小为5 m/sC．从计时开始至甲、乙相遇的过程中，乙的位移大小为60 mD．在t＝8 s时，甲、乙两物体的速度大小相等【答案】B典例2 如图所示为甲、乙两物体运动的x－t图象，下列关于甲、乙两物体运动的说法，正确的是( )A．甲、乙两个物体同时出发B．甲、乙两个物体在同一位置出发C．甲的速度比乙的速度小D． t2时刻两个物体速度相同【答案】C2、与s-t有关的追赶问题;典例3如图是在同一条直线上运动的A、B两质点的x－t图象，由图可知( )A．t＝0时，A在B后面B．B质点在t2秒末追上A并在此后跑在A的前面C．在0～t1时间内B的运动速度比A大D．A质点在0～t1做加速运动，之后做匀速运动【答案】B【解析】由图象可知，t＝0时，B在A后面，故A错误；B质点在t2秒末追上A并在此后跑在A的前面，B正确；在0～t1时间内B的斜率小于A，故B的运动速度比A小，C错误；A质点在0～t1时间内做匀速运动，之后处于静止状态，故D错误典例4甲、乙两车某时刻由同一地点沿同一方向开始做直线运动，若以该时刻作为计时起点，得到两车的位移－时间图象如图所示，则下列说法正确的是( )A．t1时刻两车相距B．t1时刻乙车追上甲车C．t1时刻两车的速度刚好相等D．0到t1时间内，乙车的平均速度小于甲车的平均速度【答案】B【解析】由图知，0到t1时间内，乙车在甲车后面追赶，t1时刻追上甲车，A错误，B正确；x－t图象的斜率表示速度，t1时刻乙车速度大于甲车速度，C错误；0到t1时间内，两车位移相等，时间相等，根据＝知，两车平均速度相等，D错误．3 变速运动的x-t图像;典例5物体沿直线运动的位移—时间图象如图所示，则在0～4 s内物体通过的路程s 为 ( )A．s＝2 m B．s＝4 mC．s＝10 m D．s>10 m【答案】C【解析】由图可知：物体在前2 s内位移是4 m，后2 s内位移是－6 m，所以在0～4 s 内物体通过的路程s为10 m，故选C典例6 如图所示为甲、乙、丙三个物体相对于同一位置的x－t图象，它们向同一方向开始运动，则在时间t0内，下列说法正确的是( )A．它们的平均速度相等B．甲的平均速度最大C．乙的位移最小D．图象表示甲、乙、丙三个物体各自的运动轨迹【答案】A4 利用v-t图像求位移典例7 (多选) 甲、乙两车在平直公路上同向行驶，其v －t图象如图所示．已知两车在t＝3 s时并排行驶，则( )A．在t＝1 s时，甲车在乙车后B．在t＝0时，甲车在乙车前7.5 m处C．两车另一次并排行驶的时刻是t＝2 sD．甲、乙车两次并排行驶的位置之间沿公路方向的距离为40 m【答案】BD【解析】在t＝3 s时，两车并排，由图可得在1～3 s内两车发生的位移大小相等，说明在t＝1 s时，两车并排，由图象可得前1 s乙车位移大于甲车位移，且位移差Δx＝x2－x1＝7.5 m，在t＝0时，甲车在乙车前7.5 m处，选项A、C错误，选项B正确；在1～3 s 内两车位移相同，由图象甲可求位移x＝×(10＋30)×2 m＝40 m，选项D正确典例8 如图是直升机由地面起飞的速度图象，试计算直升机能到达的最大高度及25 s 时直升机所在的高度是多少？【答案】600 m 500 m5 v-t图像的综合运用典例9图所示是A、B两物体从同一地点出发，沿相同的方向做直线运动的v－t图象，由图象可知( )A．A比B早出发5 sB．第15 s末A、B速度相等C．前15 s内A的位移比B的位移大50 mD．第10 s末A、B位移之差为75 m【答案】D6 利用图像求追击相遇问题：典例10 在水平轨道上有两列火车A和B,相距s,A车在后面做初速度为、加速度大小为2a的匀减速直线运动,而B车同时做初速度为零、加速度为a的匀加速直线运动,两车运动方向相同。
1.3运动快慢与方向的描述——速度
3、运动快慢的描述— —速度及位移时间图像
复习
x/m
30 20 10 A B
C
D 0 1 2 3 4 5 t/s
（1）图中OA、AB、BC、CD各表示怎样的运动？
（2）第3s末的位置在哪里？ 第4s内的位移多大？
（3）5s内物体的位移和路程分别为多少？
复习 两种常见直线运动的速度.
全程时间： 全程平均速度：
t3 t1 t2 6s+7s=13s
s3 100m v3 =7.7m/s t3 13s
答：小明前、后50 m及百米全程的平均速 度分别为8.3 m/s、7.1 m/s和7.7 m/s。 50 m 6 s 8.3 m/s 7.7 m/s 100 m 13 s 50 m 7.1 m/s
体会：速度仅指出大小是不够的， 方向 还必须具有______
二 ` 矢 （5）速度是___量 速度 物体运动的方向 方向是_________
v1=1 m/s v2=-2 m/s 方向与正方向相同 方向与正方向相反
思考：这两个速度哪个大？ 注意：矢量的符号仅仅表示方向，比较大小
取绝对值
巩固练习
1、下列关于速度的说法正确的是（ D ） A、速度描述物体运动的快慢，只有大小。 B、物体运动时间越短，速度越大。 C、物体运动位移越大，速度越大。 D、物体位置变化越快，速度越大。
慢如蜗牛
cl3zWANGJIE2011/ 7/11
快若惊鸿
cl3zWANGJIE2011/ 7/11
风驰电掣
cl3zWANGJIE2011/ 7/11
预习目标（10——14页）
1、什么是速度？怎么理解速度的正负？ 2、什么是平均速度？什么是平均速率？
高一物理--运动学图像(s-t图像、v-t图像、a-t图像)
1.5图像一、s-t图像：（涉及概念：时间与时刻、位置、位移与路程、平均速度与瞬时速度、加速度、斜率）1、如图所示，描述物体各种情况下的运动情况：2、如图所示，描述物体在各个阶段的运动情况：3、如图所示，描述物体在各个阶段的运动情况：4、如图所示，描述物体在各个阶段的运动情况：5、甲、乙两物体的位移随时间变化如图所示，下列说法正确的是（）A、甲乙的运动方向相反；B、3s末甲乙相遇；C、甲的速度比乙的速度大；D、0-3s内甲的位移比乙的位移多3m；5、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲、乙两物体的距离越来越近；B、0-3s内甲、乙的位移相等；C、甲、乙两物体的速度相同；D、取向右为正方向，4s末甲在乙的左边；6、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲比乙提前2s出发；B、0-3s内甲、乙两物体的位移相同；C、甲比乙物体的速度大；D、3s后乙还能追上甲；7、如右图所示为甲、乙两物体相对于同一参考系的x－t图象，下面说法正确的是( ) A．甲、乙两物体的出发点相距x 0B．甲、乙两物体都做匀速直线运动C．甲物体比乙物体早出发的时间为t1D．甲、乙两物体向同方向运动8、下图是做直线运动的甲、乙两个物体的位移—时间图象，由图象可知( )A．乙开始运动时，两物体相距20 mB．在0～10 s这段时间内，两物体间的距离逐渐增大C．在10～25 s这段时间内，两物体间的距离逐渐变小D．两物体在10 s时相距最远，在25 s时相遇9、如图所示为甲、乙两物体的运动情况，下列说法错误的是（）A、0-3s内甲、乙两物体的位移相同；B、0-3s内甲、乙两物体的平均速度相同；C、乙一直在甲的前面；D、甲、乙都做匀速直线运动；E、3s末甲、乙两物体相遇；10、一汽车先向右做匀速直线运动，运动了3s，位移为10m，然后停下休息了2s后继续做匀速直线运动，经过2s的位移为10m，然后立即返回做匀减速直线运动，经过5s回到出发点，画出该汽车运动的x-t图象。
高中物理 第一章 运动的描述 单元素养评价(一)(含解析)新人教版必修第一册-新人教版高中第一册物理
单元素养评价(一)(第一章)(90分钟100分)[合格性考试](60分钟60分)一、选择题(此题共9小题，每一小题3分，共27分)1．关于速度和加速度的方向，如下说法正确的答案是( )A．速度方向为正，加速度方向一定为正B．速度的方向就是加速度的方向C．速度改变量的方向就是加速度的方向D．当加速度与速度方向一样且又减小时，物体做减速运动2．如图为某地生态公园的登山步行道路路线图，从图中可以看出，从丁家楼子村到目的地九仙山观景台可以选择不同的路线，小王和小张两人选择了不同的路线，结果小王比小张先到达目的地．对于此过程，如下说法正确的答案是( )A．小王与小张的路程一样B．小王的位移小于小张的位移C．小王的平均速度大于小张的平均速度D．在比拟平均速度时，两人不能看成质点3．如下列图，一架执行救援任务的直升机悬停在钻井平台的上空，救生员抱着伤病员，缆绳正在将他们拉上飞机．假设以救生员为参考系，如此处于静止状态的是( )A．伤病员 B．直升机C．钻井平台 D．直升机驾驶员4．智能手机上装载的众多app软件改变着我们的生活．如下列图为某软件的一张截图，表示了某次导航的具体路径，其推荐路线中有两个数据，10分钟，5.4公里，如下说法正确的答案是( )A．研究汽车在导航图中的位置时，可以把汽车看作质点B．10分钟表示的是某个时刻C．5.4公里表示了此次行程的位移的大小D．根据这两个数据，我们可以算出此次行程的平均速度的大小5．如下列图是电源频率为50 Hz的电磁打点计时器在纸带上连续打下的6个点．如此a至f之间的时间为( )A．0.02 s B．0.10 sC．0.12 s D．0.60 s6．如下列图，A、B是静止在桌球台面上的两个球，相距1.1 m，运动员将球A击向球台侧壁C点，球A碰壁后反弹与球B相碰，C点与球A、球B原来位置的距离分别为0.6 m和0.9 m．关于球A从开始被击到撞到球B的全过程中，如下判断正确的答案是( )A．A球通过的路程是1.5 mB．A球通过的路程是1.1 mC．A球通过的位移是0.9 mD．A球通过的位移是0.6 m7．一辆汽车正在公路上行驶，关于汽车的运动，如下说法正确的答案是( )A．汽车运动的速度改变量越大，加速度一定越大B．速度很大的汽车，其加速度可能很小，但不能为零C．某时刻汽车速度为零，其加速度可能很大D．汽车加速度很大时，其速度一定很大8.如下列图哈大高铁运营里程921 km，设计时速350 km/h.某列车到达大连北站时做匀减速直线运动，开始刹车后第5 s内的位移是57.5 m，第10 s内的位移是32.5 m，如此如下说法正确的有( )A．在研究列车从哈尔宾到大连所用时间时不能把列车看成质点B．时速350 km/h是指平均速率C．列车第10 s内的平均速度大小为3.25 m/sD．921 km是指位移9．如下图表示三个物体运动的xt图像，下面说法正确的答案是( )A．运动的速率一样，3 s内经过的路程一样，起点的位置一样B．运动的速率一样，3 s内经过的路程一样，起点的位置不同C．运动的速度一样，3 s内经过的位移一样，起点的位置不同D．运动的速度不同，3 s内经过的位移一样，起点的位置不同二、实验题(5分)10．在做“探索小车速度随时间变化〞的规律的实验中(1)如下仪器需要用到的有________．(2)某同学进展了以下实验操作步骤，其中有误的步骤是________．A．将电火花打点计时器固定在长铝板的一端，并接在220 V交变电源上B．将纸带固定在小车尾部，并穿过打点计时器的限位孔C．把一条细绳拴在小车上，细绳跨过定滑轮，下面吊着适当重的槽码D．将小车移到靠近打点计时器的一端后，放开小车，再接通电源(3)在实验中得到一条如下列图的纸带，电源频率为50 Hz，相邻计数点间的时间间隔为0.1 s，测量出x5＝4.44 cm，x6＝4.78 cm，如此打下“F〞点时小车的瞬时速度v＝________m/s.(结果保存两位有效数字)(4)假设实验时电源频率大于50 Hz，如此打下“F〞点时小车的实际速度________(选填“大于〞“小于〞或“等于〞)测量速度．三、计算题(此题共3个小题，共28分．要有必要的文字说明和解题步骤，有数值计算的要注明单位)11．(9分)卡车原来以10 m/s的速度匀速在平直的公路上行驶，因为路口出现红灯，司机从较远的地方就开始刹车，使卡车做加速度不变的减速运动，当车减速到 2 m/s时，交通灯变为绿灯，司机立即放开刹车，并且只用了减速过程的一半时间卡车就加速到原来的速度，从刹车开始到恢复原来的速度共用了12 s，求：减速与加速过程中的加速度大小．12．(9分)有一辆汽车沿笔直公路行驶，第1 s内向东行驶5 m的距离，第2 s内和第3 s内继续向前各通过20 m的距离，第4 s内又前进了15 m的距离，第5 s内反向通过30 m 的距离，求：(1)5 s内的路程．(2)5 s内的位移大小与方向．(3)最后2 s内的平均速度和平均速率．13．(10分)一物体以v1＝4 m/s的速度向东运动了5 s后到达A点，在A点停了5 s后又以v2＝6 m/s的速度沿原路返回，运动了6 s后到达B点，求物体在全程的平均速率和平均速度的大小．[等级性考试](30分钟40分)14．(5分)如下列图，在距墙1.0 m的A点，小球以某一速度冲向与墙壁固定的弹簧，将弹簧压缩到最短时到达距离墙壁0.2 m远的B点处，然后又被弹回至距墙1.5 m的C点静止．如此从A点到C点的过程中，小球的位移大小和路程分别是( )A．0.5 m,1.3 m B．0.8 m,1.3 mC．0.8 m,1.5 m D．0.5 m,2.1 m15．(5分)(多项选择)甲、乙两位同学屡次进展百米赛跑(如下列图)，每次甲都比乙提前10 m到达终点，现让甲远离(后退)起跑点10 m，乙仍在起跑点起跑，如此关于甲、乙两同学的平均速度之比和谁先到达终点，如下说法中正确的答案是( )A．v甲:v乙＝11:10 B．v甲:v乙＝10:9C．甲先到达终点 D．两人同时到达终点16．(5分)(多项选择)有四个运动的物体A、B、C、D，物体A、B运动的x t图像如图甲所示；物体C、D从同一地点沿同一方向运动的v t图像如图乙所示，根据图像做出的以下判断中正确的答案是( )A ．物体A 和B 的速度均不变且A 的速度比B 更小 B ．在0～3 s 的时间内，物体B 运动的位移为10 mC ．t ＝3 s 时，物体C 和D 的速度一样 D ．t ＝3 s 时，物体C 的加速度为103m/s 217．(12分)如下列图，小球以大小为10 m/s 的初速度自由冲上光滑的斜面，设斜面足够长，倾角为30°，1 s 末和3 s 末其速度大小均为5 m/s ，求小球在这两段时间内的加速度．18．(13分)如图为测试飞机滑跑阶段动力性能的监控屏幕截图．飞机前端装有d ＝6 mm 的挡光片，跑道上隔一段距离有一个感光装置．图中上方的两个时间表示挡光片经过感光装置的挡光时间，图中秒表表示飞机到达感光装置的时刻．请根据图中提供的信息，求：(1)飞机经过左边挡光片的速度大小．(2)飞机经过右边挡光片的速度大小．(3)飞机的加速度大小．单元素养评价(一)(第一章)1．解析：加速度的方向和速度的方向没有直接的关系，速度方向为正，加速度的方向可以为负，这时做减速运动，加速度的方向和速度变化量的方向一样，A、B项错误，C项正确；只要加速度方向和速度方向一样，如此物体一定做加速运动，无论加速度是减小还是增大，D错误．答案：C2．解析：运动轨迹的长度是路程，他们选择不同的路线，路程可能不同，应当选项A 错误；位移为初位置到末位置的有向线段，他们的起点与终点是一样的，所以位移相等，应当选项B错误；平均速度是位移与时间的比值，小王与小张的位移一样，但由于小王用时较短，故小王的平均速度较大，应当选项C正确；在比拟平均速度时，两人的大小可以忽略不计，能看成质点，应当选项D错误．答案：C3．解析：以救生员为参考系，伤病员处于静止状态．。
高中物理 第一章 运动的描述 3 位置变化快慢的描述——速课件 高中第一册物理课件
(3)汽车和运动员甲哪个运动得快?你又是如何进行比较的呢?
12/8/2021
第九页，共三十七页。
课堂篇探究学习
问题一
问题二
问题三
随堂检测
要点提示(1)汽车运动得快,相同时间内位移大的运动得快。
(2)运动员甲跑得快,通过相同位移所需时间短的跑得快。
1.平均速度:描述物体在某一段时间内运动的平均快慢程度。只能粗略描述
物体运动的快慢。
2.瞬时速度:描述物体在某一时刻运动的快慢。可以精确描述物体运动的快
慢。当Δt(时刻t到t+Δt一小段时间)非常小时,运动快慢的差异可以忽略不计,
则
叫作物体在时刻t的瞬时速度。
3.匀速直线运动:瞬时速度保持不变的运动。在匀速直线运动中
计算的平均速度一般不同。
(3)在匀速直线运动中,物体的平均速度等于瞬时速度,而在变速直线运动中,不
同时间(或不同位移)内的平均速度一般不相同,因此,求出的平均速度必须指明
是哪段时间(或哪段位移)内的平均速度。
12/8/2021
第二十一页，共三十七页。
课堂篇探究学习
问题一
问题二
及方向
及方向
区别
对应一段时间(或位移)
对应某一时刻或某一位置
方向与位移的方向相同,与 方向就是物体的运动方向,
运动方向不一定相同
不一定与位移方向相同
共同
描述物体运动的快慢和方向,都是矢量,单位都是 m/s
点
(1)当位移足够小或时间足够短时,可以认为瞬时速度就
联系 等于平均速度
物理学霸笔记04运动图像及追及相遇问题
条 件 ， 如 “ 刚 好 ”、 “ 恰 好 ”、 “ 最 多 ”、 “ 至 少 ” 等 ， 它们往往对应一个临界状态，满足相应的临界条件。 特别提醒： （ 1 ）在分析追及与相遇问题时，可用以下方法： ①临界条件法：当二者速度相等时，二者相距最远（最 近 ）。 ②图象法：画出 x – t 图象或 v – t 图象，然后利用图象 进行分析求解。 ③数学判别式法：设相遇时间为 t ，根据条件列方程，得 到 关 于 t 的 一 元 二 次 方 程 ， 用 判 别 式 进 行 讨 论 ， 若 Δ >0 ， 即 有 两 个 解 ， 说 明 可 以 相 遇 两 次 ； 若 Δ =0 ， 说 明 刚 好 追 上 或 相 遇 ； 若 Δ <0 ， 说 明 追 不 上 或 不 能 相 遇 。 （ 2 ）在追及问题中，若后者能追上前者，则追上时，两 者处于同一位置，后者的速度一定大于前者的速度；若后 者追不上前者，则当后者的速度与前者相等时，两者相距 最近。 （ 3 ）在相遇问题中，同向运动的两物体追及即相遇；相 向运动的物体，当各自发生的位移大小之和等于开始时两 物体之间的距离时即相遇。 例：甲、乙两汽车同一条平直公路上同向运动，其速度— 时 间 图 象 分 别 如 图 中 甲 、 乙 两 条 曲 线 所 示 。 已 知 两 车 在 t2 时刻并排行驶，下列说法正确的是
考 点 04 运 动 图 像 及 追 及 相 遇 问 题 一、三种运动图像 1 ．位移—时间（ x – t ）图像 （ 1 ）位移—时间图像反映了做直线运动的物体的位移随 时间变化的规律，图像并非物体运动的轨迹。 （ 2 ）位移—时间图像只能描述物体做直线运动的情况， 这是因为位移—时间图像只能表示物体运动的两个方向： t 轴上方代表正方向， t 轴下方代表负方向；如果物体做 曲线运动，则画不出位移—时间图像。 （ 3 ）位移—时间图线上每一点的斜率表示物体在该时刻 的速度，斜率的大小表示速度的大小，斜率的正负表示速 度的方向。 2 ．速度—时间（ v – t ）图像 （ 1 ）速度—时间图像反映了做直线运动的物体的速度随 时间变化的规律，它也只能描述物体做直线运动的情况。 （ 2 ）速度—时间图线上每一点的斜率表示物体该时刻的 加速度。斜率的大小表示加速度的大小，斜率为正表示加 速度沿规定的正方向，但物体不一定做加速运动，斜率为 负则加速度沿负方向，物体不一定做减速运动。 （ 3 ）速度—时间图线与 t 轴所围面积表示这段时间内物 体的位移。 t 轴上方的面积表示位移沿正方向， t 轴下方 的面积表示位移沿负方向，如果上方与下方的面积大小相 等，说明物体恰好回到出发点。 3 ．位置坐标（ x – y ）图像
专题一运动学图像(原卷版)
专题一 运动学图像——精剖细解备考讲义高考对于这部分知识点主要以直线运动的情景进行命题，体现物理知识在现实生活当中的应用。
主要考查的知识点有常规运动学图像：①x −t 图像；②v−t 图像；③a －t 图像等；非常运动学图像：x t －t 图像；v 2－x 图像；x －t 2图像；x t 2－1t图像；vx 图像。
知识点1：运动学图像1．常规运动学图像 图像类型 图像包含的知识图例x −t 图像 物理意义：反映物体做直线运动的速度随时间变化的规律。
匀速直线运动的图像是一条与横轴平行的直线，匀变速直线运动的图像是一条倾斜的直线； 图线上某点切线斜率的大小（正负）表示物体在该时刻的速度大小（方向）。
纵轴截距表示t ＝0时刻的初始位置，横轴截距表示位置坐标为零的时刻。
v−t 图像 物理意义：反映物体做直线运动的速度随时间变化的规律。
匀速直线运动的图像是一条与横轴平行的直线，匀变速直线运动的图像是一条倾斜的直线； 图线上某点切线斜率的大小（正负）表示物体在该时刻的加速度大小（方向）。
图像与时间轴围成的面积表示物体在该段时间内运动的位移。
若此面积在时间轴的上方（下方），则表示这段时间内的位移方向为正（为负）。
纵轴截距表示初速度，横轴截距表示速度为零的时刻。
a －t 图像 物理意义：反映物体做直线运动的加速度随时间变化的规律。
包围面积的意义：图像和时间轴所围面积表示该段时间内速度的变化量。
图像解题的方法：确认横坐标、纵坐标对应的物理量；观察图像的走势，获取斜率、截距、面积、交点、转折点等信息，将物体的运动图像转化为物体的运动模型。
解题常用的两种方法：①函数斜率面积法：先由运动学规律推导出两个物理量间的函数表达式，再根据函数表达式的斜率、截距的意义求出相应的问题，特别是解决对于不太熟悉的图像等要注意这种转化。
②函数数据代入法：先由运动学规律推导出两个物理量间的函数表达式，再把图像中的特殊数据代入函数表达式进行计算。
匀变速直线运动专题二——运动图像
匀变速直线运动专题二一一运动图像一、运动图像基本知识点:二、考试考点：1、斜率k：A：速度的大小。
B：加速度大小。
C：正负值含义2、面积S：A：是否相遇。
B：某时刻的速度大小3、交点：A：位移的极大值极小值B：是否相遇4、截距含义：A：初始值B：正负值含义5、平均值计算：三、考试类型1、普通型：【例1】质点做直线运动的速度一时间图彖如图所示，该质点（）A、在第1秒末速度方向发生了改变B、在第2秒末加速度方向发生了改变C、在前2秒内发生的位移为零D、第3秒末和第5秒末的位置相同【例2】一遥控玩具汽车在平直路上运动的位移一fl寸间图象如图1所示，贝“A、15s内汽车的位移为300mB、前10s内汽车的加速度为3m/s2C、20s末汽车的速度为一lm/sD、前25s内汽车做单方向直线运动【练习1］将一物体竖直上抛，一段时间后物体又落回抛出点。
不计空气阻力，则在这段时间内，物体速度的人小随时间变化的图像为（）【练习2］某一质点运动的位移x随时间t变化的图象如图所示，则（）A、在10s末时，质点的速度最大B、在0〜10s内，质点加速度的方向与速度方向相反C、在8s和12s时，质点的加速度方向相反D、在20s内，质点的位移为9m【练习3】质点做直线运动时的加速度随时间变化的关系如图所示，该图线的斜率为k,图中斜线部分面枳S,下列说法正确的是（）A、斜率k表示速度变化的快慢B、斜率k表示速度变化的人小C、面积S表示tl-t2的过程中质点速度的变化量D、面积S表示tl-t2的过程中质点的位移【练习4】某汽车在沿直线刹车的过程中，其加速度逐渐增人，下列各图中能反映其速度v随时间t变化关系的是°C A2、双线型：【例1】物体A、B的s・t图彖如图所示，由图可知（）A、从第3s起，两物体运动方向相同，且V A>V BB、两物体由同一位置开始运动，但物体A比B迟3s才开始运动C、在5s内物体的位移相同，5s末A、B相遇Ds5s内A、B的平均速度相等【例11如图所示人、B、C是三个物体同时同地开始运动的位移时间图像,在时间10内下列说法正确的是（）A、A.C做曲线运动匕做直线运动B、A、B、C都是直线运动，平均速度相等C、A的路程最长,B的路程比C的路程短D、A做减速运动,B做匀速运动,C做加速运动【例1】如图所示是甲、乙两物体从同一点出发的位移一时间（x・t）图象，由图象可以看出在0〜4s这段时间内A、甲、乙两物体始终同向运动B、4s时甲、乙两物体之间的距离最人C、甲的平均速度人于乙的平均速度D、甲、乙两物体之间的最人距离为3m【例2】A、B两个物体在水平面上沿同一直线运动，它们的v-t图象如图所示.在t二0时刻，B 在A的前面，两物体相距9m,B物体在滑动摩擦力作用下做减速运动的加速度人小为2m/s2,则A 物体追上B物体所用时间是A、3sB、5sC、7.5sDx8.5s【例1】甲、乙两辆汽车在平直的公路上沿同一方向做直线运动，t二0时刻同时经过公路旁的同一个路标.在描述两车运动的v・t图中，直线a、b分别描述了甲、乙两车在0・20s的运动情况.关于两车之间的位置关系，下列说法正确的是（）A、在0-10s内两车逐渐靠近B、在10-20s内两车逐渐远离C、在5-15s内两车的位移相等D、在t=10s时两车在公路上相遇甲、乙两个物体在t二0时的位置【例1】如图所示，它们沿x轴正方向运动的速度图象分别如图中的图线甲、乙所示，则（）A、t二2s时甲追上乙B、甲追上乙前t二Is时二者相距最远C、甲追上乙前t二3s时二者相距最远D、t二3s时甲追上乙3、曲线型：【例1】甲、乙两物体同时开始运动，他们的s-t图象如图所示，下面所法正确的是（A、乙物体做曲线运动B、甲、乙两物体从同一地点出发C、当加以两物体速度相等时，二者之间的距离最人D、当甲乙两物体两次相遇时，二者的速度人小不相等【例11某一质点运动的位移x随时间亡变化的图象如图所示，贝叭）A、第10s末，质点的速度最人B、（T10s内，质点所受合外力的方向与速度方向相反C、第5s末和第15s末，质点的加速度方向相反D、在20s内，质点的位移为9m【例1］如图所示，a、b两条曲线分别为汽车A、B行驶在同一公路上的v-t图彖，a、b曲线交点的连线与时间轴平行，且a、b曲线关于它们两交点的连线对称.已知在匕时刻两车相遇，卞列说法正确的是（）A、在h〜匕这段时间内，两车位移相等B、匕时刻A车在前，B车在后C、在匕〜匕这段时间内的同一时刻，A、B两车的加速度相等D、在匕〜匕这段时间内的同一时间段，A、B两车的速度改变量的人小均相等【例1】如图所示为某一质点运动的位移—时间图像，图线为一段半圆弧，则下列说法正确的是：（）A、质点做圆周运动B、t。
高二物理机械波图像描述
经过12个周期M点回到原位置，再经半个周 期仍回到原位置，位移为0.
能力·思维·方法
【解题回顾】在波动过程中，所有质点都 在自身的平衡位置附近振动，并不随波迁 移.在解题时要将质点的路程、速率和波的 传播路程、速率区分开.
能力·思维·方法
【例3】如图7-4-7(甲)中有一条均匀的绳，1、2、 3、4、…是绳上一系列等间隔的点.现有一列简谐 横波沿此绳传播.某时刻，绳上9、10、11、12四 点的位置和运动方向如图乙所示(其他点的运动情 况未画出)，其中点12的位移为0， 向上运动，点 9的位移达到最大值.
图7-4-4
课前热身
①经过半个周期，C点将运动到E点处 ②M点和P点的振动情况完全相同 ③A点比F点先达到最低位置 ④B、D两点的振动步调相反
A.①②③ B.①②④ C.②③④ D如图7-4-5为一简谐横波的波形图，已 知B质点先于A质点0.08s到达波峰，由此可知 波的传播方向是 ，波的传播速度为 .
图7-4-13
延伸·拓展
【解析】当波的传播时间小于周期时，波沿传 播方向前进的距离小于一个波长，当波传播的 时间大于周期时，波沿传播方向前进的距离大 于波长.
(1)因△t=((t2-t1))＜T，所以波传播的距离 可以直接由图读出.
若波向右传播，则在0.005s内传播了2m，故 波速为v=2m/0.005s=400m/s；
谁说，“屋”里，就一定要是地面？这座屋子里，墙内，门内，也还是水，比外头那一湾更清、更艳，水上飘着几盏琉璃荷花灯，微微荡漾， 艳得几乎要死在了这泓水波里。除了灯之外，水面上还有一样东西：桥。很窄很窄、很细很细的桥，平平贴着水波，似一失足就要淹死在水里， 那却未免死得也太艳丽了，因为它比那琉璃灯更绝，竟是血一般的红石，一粒一粒砌出来。灯光一映，它更有了啼血般哀艳的神色，宛转的桥 身，就仿佛美人垂死而无力的裙裾。这裙裾通向水中央的一只“宫灯”。屋内最明丽的灯光，也就是从那宫灯中透出来。它有八面，冰裂纹、 亚字纹、龟背纹、万字纹、步步锦，每一面格纹都玲珑剔透，捧出格心图案，八仙过海、麒麟踏云、天马追风、岁寒四友，每幅都活灵活现。 可惜格后都蒙着芙蓉薄纸，影影绰绰，叫人看不清灯里的情形。苏明远就是踏着纤艳欲死的曲桥，往灯里走，每走几步，就自己扯下一件衣服， 踏入灯门时，已经只余一件亵衣。——对了，这“灯”倒是有门。步步锦麒麟踏云的那扇格子，麒麟脚下踏空了，原来是给苏明远留的一线门。 苏明远进去，就把脚上的鞋子都踢了，赤着一双足，踩在地毯上。“灯”里原来是一座小小的暖阁，烧着极好的炉火。整个阁子地面，都满铺 裁绒毯，绯地，葡灰团花的外边、驼色蔓草的中边、毯心织如意天华图。苏明远湿脚踏上干燥柔软的裁绒毯，舒适得简直要“唔”一声。至少 价值千金的毯子，可就被他老实不客气的踩湿了。暖阁主人懒洋洋道：“你专能糟蹋东西。”与其说是埋怨，不如说是一个呵欠。像迟迟春日， 阳光那么暖，花那么香，花粉抖下来玷污了洁白的莲花瓣，花下的石鲢吐了个泡泡，就是这么样的呵欠。主人的模样儿也懒，俯在炉前，像是 被烘得一丝力气也没了。天空一样碧蓝的缎子斗篷披在他身上，映得他面颊肌肤更如处子般皎好。他的眉毛很清、眼波很倦、睫毛很长。他是 一个“他”。所以谢府长辈不同意苏明远来找他。两个小少女，只比先前的小童子大一点点而已，梳着双丫髻，戴着香喷喷的桂花，吃吃笑着 闪出来，偷看一眼谢苏明远俊秀的脸，很羞涩的垂下眼睛，看到亵衣下的线条，就更羞涩了，眼睛不知道往哪里放，吃吃笑得更大声，互相你 羞我一指头、你拧我一下，扭着拧着竟然还有空腾出手来服侍苏明远脱了最后一件亵衣，捧着衣物弯着腰溜了，只余桂花的香味、还有她们笑 的余音，还在暖阁里回荡。苏明远再次举步，不是向着炉子，而是向着炉边一个盆子。那盆子一人高、一人宽，瓷制，从踵至沿，颜色由白渐 进至天青，造型似餐桌上请客用的搁大菜的盆子。这盆底也像有的搁大菜的盆子底下一样，置了炭火，可以将盆中菜品保温。只不过，这个大 盆子里面虽然也
人教版普通高中教科书物理必修第一册《第一章 运动的描述》学习活动设计六 如何利用图像描述物体的运动
《第一章运动的描述》学习活动设计六：如何利用图像描述物体的运动课前准备：回忆前面学过的关于直线运动的知识1.时间轴上的点和线段各表示什么？2.你能说出什么是位移吗？怎样表示位移？它是标量还是矢量？3.瞬时速度的物理意义是什么？它是标量还是矢量？课堂教学：【任务情景】一辆小汽车在水平路面上沿直线行驶，可以用什么图像来描述它的运动？从图像中，你又可以获得哪些与它的运动有关的信息？【学习任务一】通过位移-时间图像描述做匀速直线运动物体的运动。
问题1：甲、乙两辆小汽车同时从同一位置出发在水平路面上沿直线向东做匀速直线运动，下表是它们运动的相关信息，根据以下信息，在同一坐标系中画出甲、乙两辆小车的位移-时间图像（取向东为正）。
画出图像后，阐述由图像可以获得哪些运动的信息？学生活动：画出小车的位移-时间图像；讨论交流，分享思考结果。
提示：1.位移△x为正值或负值说明了什么？2.匀速直线运动的位移-时间图像有什么特点？3.图像的斜率有什么物理意义？学生总结：位移-时间图像横纵坐标的物理意义、位置坐标和位移正负的意义。
匀速直线运动的位移-时间图像是一条倾斜的直线。
位移-时间图像的斜率表示物体运动的速度。
教师补充：根据直线的斜率不变，反过来又说明小车的运动是速度不变的运动，即匀速直线运动。
问题2：乙丙两辆小汽车同时在水平路面上沿直线行驶，x-t图像如图2所示，取向东为正。
由图2可知，乙丙两辆小汽车的运动有哪些相同点和不同点？学生活动：讨论交流，分享思考结果。
提示：1.两车的位移方向是否相同？2.运动的方向是否相同？3.两条图线的交点P代表什么？为什么？学生总结：由位移-时间图像可以得到任意时刻物体的位置、物体的位移、速度等信息。
【学习任务二】通过速度-时间图像描述做匀速直线运动物体的运动。
问题：若图2中t1=6s，x1=30m，x2=90 m，根据图2所表示的乙、丙两辆小车的位移-时间图像，在同一坐标系中画出乙、丙两辆小车的速度-时间图像（取向东为正）。
高一物理--运动学图像(s-t图像、v-t图像、a-t图像)
1.5图像一、s-t图像：（涉及概念：时间与时刻、位置、位移与路程、平均速度与瞬时速度、加速度、斜率）1、如图所示，描述物体各种情况下的运动情况：2、如图所示，描述物体在各个阶段的运动情况：3、如图所示，描述物体在各个阶段的运动情况：4、如图所示，描述物体在各个阶段的运动情况：5、甲、乙两物体的位移随时间变化如图所示，下列说法正确的是（）A、甲乙的运动方向相反；B、3s末甲乙相遇；C、甲的速度比乙的速度大；D、0-3s内甲的位移比乙的位移多3m；5、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲、乙两物体的距离越来越近；B、0-3s内甲、乙的位移相等；C、甲、乙两物体的速度相同；D、取向右为正方向，4s末甲在乙的左边；6、如图所示，甲、乙两物体的运动情况，下列说法正确的是（）A、甲比乙提前2s出发；B、0-3s内甲、乙两物体的位移相同；C、甲比乙物体的速度大；D、3s后乙还能追上甲；7、如右图所示为甲、乙两物体相对于同一参考系的x－t图象，下面说法正确的是( ) A．甲、乙两物体的出发点相距x0B．甲、乙两物体都做匀速直线运动C．甲物体比乙物体早出发的时间为t1D．甲、乙两物体向同方向运动8、下图是做直线运动的甲、乙两个物体的位移—时间图象，由图象可知( )A．乙开始运动时，两物体相距20 mB．在0～10 s这段时间内，两物体间的距离逐渐增大C．在10～25 s这段时间内，两物体间的距离逐渐变小D．两物体在10 s时相距最远，在25 s时相遇9、如图所示为甲、乙两物体的运动情况，下列说法错误的是（）A、0-3s内甲、乙两物体的位移相同；B、0-3s内甲、乙两物体的平均速度相同；C、乙一直在甲的前面；D、甲、乙都做匀速直线运动；E、3s末甲、乙两物体相遇；10、一汽车先向右做匀速直线运动，运动了3s，位移为10m，然后停下休息了2s后继续做匀速直线运动，经过2s的位移为10m，然后立即返回做匀减速直线运动，经过5s回到出发点，画出该汽车运动的x-t图象。
《高一物理运动图象》课件
目录 CONTENT
• 引言 • 运动图象概述 • 匀速直线运动图象 • 匀加速直线运动图象 • 匀减速直线运动图象 • 圆周运动图象
01
引言
课程目标
掌握运动图象的基本 概念和原理。
能够运用运动图象解 决实际问题，提高解 题能力。
理解运动图象在解决 物理问题中的应用。
移。
速度-时间图像（v-t图像）
02
表示物体速度随时间变化的规律，横轴表示时间，纵轴表示速
度。
加速度-时间图像（a-t图像）
03
表示物体加速度随时间变化的规律，横轴表示时间，纵轴表示
加速度。
运动图象的意义
运动图象可以直观地反映物体运 动的规律，帮助我们更好地理解
物理概念和规律。
通过运动图象可以分析物体的速 度、位移、加速度等物理量随时 间的变化情况，从而解决物理问
总结词
表示物体速度随时间变化的关系
详细描述
速度图象是一条与时间轴平行的直线，表示物体在各个时刻的速度值。在速度图 象上，可以清晰地看出物体速度的大小和方向，以及物体运动过程中速度的变化 趋势。
匀速直线运动的位移图象
总结词
表示物体位移随时间变化的关系
详细描述
位移图象是一条倾斜的直线，其斜率表示物体的速度大小。位移图象可以直观地展示物体在各个时刻的位移值， 以及物体在整个运动过程中的位移变化趋势。通过比较位移图象和速度图象，可以更好地理解匀速直线运动的本 质和特点。
圆周运动的位移图象
总结词
表示圆周运动位移随时间变化的图像
详细描述
圆周运动的位移图象同样为正弦或余弦函数 图像，表示物体在各个时刻的位移值。在匀 速圆周运动中，位移大小和方向均随时间变
高一物理运动图像
高一物理必修一运动图像专题位移和速度都是时间的函数，因此描述物体运动的规律常用位移-时间图象（x-t图象）和速度-时间图象（v-t图象）一、匀速直线运动的Ｘ-t图象X-t图象表示运动的位移随时间的变化规律。
匀速直线运动的Ｘ-t图象是一条。
速度的大小在数值上等于，即v＝，如右图所示。
二、直线运动的v t图象1．匀速直线运动的v t图象⑴匀速直线运动的v t图象是与。
⑵从图象不仅可以看出速度的大小，而且可以求出一段时间内的位移，其位移为2．匀变速直线运动的v t图象⑴匀变速直线运动的v t图象是⑵从图象上可以看出某一时刻瞬时速度的大小。
⑶可以根据图象求一段时间内的位移，其位移为⑷还可以根据图象求加速度，其加速度的大小等于即a＝，越大，加速度也越大，反之则越小三、区分X-t图象、v t图象⑴如右图为v t图象， A描述的是运动；B描述的是运动；C描述的是运动。
图中A、B的斜率为（“正”或“负”），表示物体作运动；C的斜率为（“正”或“负”），表示C作运动。
A 的加速度（“大于”、“等于”或“小于”）B的加速度。
图线与横轴t所围的面积表示物体运动的。
⑵如右图为X-t图象， A描述的是运动；B描述的是运动；C描述的是运动。
图中A、B的斜率为（“正”或“负”），表示物体向运动；C的斜率为（“正”或“负”），表示C向运动。
A的速度（“大于”、“等于”或“小于”）B的速度。
⑶如图所示，是A、B两运动物体的s—t图象，由图象分析A图象与S轴交点表示：，A、B两图象与t轴交点表示：， A、B两图象交点P表示：，A、B两物体分别作什么运动。
o1tvt v/t s X/m1/v ms（）/t s 00 1 2 3 4SSX/mtABC四、Ｘ－图象与图象的比较：Ｘ－图象图象①表示物体做匀速直线运动（斜率表示速度）。
①表示物体做匀加速直线运动（斜率表示加速度）。
②表示物体静止。
②表示物体做匀速直线运动。
③表示物体静止。
③表示物体静止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章 B 运动的图像描述
进才中学张烨
图象的含义
①表明在匀速直线运动中，s∝t
3、速度图像中正、负符号的物理意义：
若速度的方向与规定的正方向相同，速度取正值；若速度的方向与规定的正方向相反，速度取负值。
当速度图像在时间轴上方时，速度为正值，表示此时物体的运动方向与规定的正方向相同；速度图像在时间轴下方时，速度取负值，表示物体运动加速度方向与规定的正方向相反。
当表示位移的面积在t轴的正上方，位移取正值，这表示物体的位移与规定的正方向相同；当表示位移的面积在t轴的正下方，位移取负值，这表示物
体的位移与规定的正方向相反。
课堂练习：
甲、乙两物体朝同一方向做匀速直线运动，已知甲的速度大于乙的速度，t ＝0时，乙在甲之前一定距离处，则两个物体运动的位移图像应是（ ）
A ．错。
匀速直线运动的s －t 图纵轴表示位移，直线与横轴夹角的正切为直线的斜率，表示运动物体速度的大小，斜率越大，速度越大。
从图中可知，t ＝0时，乙在甲之前一定距离，但乙的速度大于甲的速度，所以错。
B ．错。
匀速直线运动的s －t 图纵轴表示位移，直线与横轴夹角的正切为直线的斜率，表示运动物体速度的大小，斜率越大，速度越大。
从图中可知，t ＝0时，甲在乙之前一定距离处，甲的速度大于乙的速度，所以错。
C ．对。
匀速直线运动的s －t 图纵轴表示位移，直线与横轴夹角的正切为直线的斜率，表示运动物体速度的大小，斜率越大，速度越大。
从图中可知，符合题中要求。
D ．错。
匀速直线运动的s －t 图纵轴表示位移，直线与横轴夹角的正切为直线的斜率，表示运动物体速度的大小，斜率越大，速度越大。
从图中可知，甲在乙之前一定距离处，乙的速度大于甲的速度，所以错。
2。
