大庆云数据中心项目冷冻水型列间空调技术规范书1 应用范围本选型技术要求提出了冷冻水型列间空调的选型原则、技术要求，可作为工程招标的依据。
2 引用标准GB/T50174-2008《电子信息系统机房设计规范》GB/T2887-2000《电子计算机场地通用规范》GB 50019-2012《采暖通风与空气调节设计规范》3 技术要求3.1 精密空调机组的技术指标本次空调机组选型范围为冷冻水型列间空调，主要包括：本次选型空调机组主要技术指标要求如下表：表一：表二：注：制冷量是在回风干球温度35℃，相对湿度23%，冷冻水供回水温度12-18℃的工况下测定的。
4.2 精密空调机组的电气性能4.2.1 精密空调机组的的电气性能应符合IEC标准4.2.2 精密空调机组的电源规格应该为200~240V、1Ph、50/60Hz4.2.3 输入电压允许波动范围：额定电压±10%4.2.4 频率：额定频率±2Hz4.3 精密空调机组的适应环境4.3.1 工作环境温度：-20℃～+55℃4.3.2 工作环境湿度：≤ 95% RH4.4精密空调机组的温度、湿度控制性能4.4.1 精密空调应能按要求自动调节室内温、湿度，具有制冷、除湿等功能。
4.4.2 温度调节范围：+15℃~ +35℃4.4.3 温度调节精度：±1℃，温度变化率< 5℃/小时4.4.4 温、湿度波动超限应能发出报警信号4.5 精密空调机组的机组性能4.5.1精密空调应由冷冻水盘管、EC风机、直流电源模块、水盘、冷凝水泵、水流量调节阀、控制盒、手操器和空气过滤器等主要部件组成。
4.5.2 冷冻水盘管应为铜管翅片式换热器，翅片应采用亲水铝箔，以提高换热性能，利于排水和提高防腐性能。
4.5.3空调机组应采用不少于6个高效、节能、无级调速EC风机送风，应根据附近机柜的温度自动调节送风量和制冷量；每个风机的状态均可以监控，一旦出现故障可以准确定位故障风机。
空调设备常用指标参数
机房空调设备常用指标参数一、机房环境温湿度要求1.冷热通道未隔离的通信机房温湿度要求：2.通信电源机房温湿度要求：3.冷热通道隔离的通信机房送风温湿度要求：空调末端采用机房专用空调的原有机房，设备进风口温度为18-27℃（宜23-27℃），湿度30%-70%；采用冷热通道隔离的新建机房，不论空调末端采用何种形式，设备进风口温度为23-27℃，湿度30%-70%。
机房热通道最高温度不应高于设备进风口温度12℃。
二、风冷型机房专用空调运行参数1.室内24℃干球温度，相对湿度45%，室外温度35℃干球温度工况下，风冷机房空调能效比≥3，一般为3.2左右。
室外温度高于35℃，能效比将下降。
2.机房空调温度最小控制精度为±1℃。
控制精度在1～3℃可调。
3.机房空调湿度最小控制精度为±5%。
控制精度在5%～10%可调。
4.回风温度24℃干球温度，相对湿度45%的运行工况下。
风冷机房空调显热比≥0.9，一般为0.90-0.92。
5.机房空调冷风比（冷量/风量）≤4.5。
6.机房空调正常运行高压值范围14-20kg/cm²，低压值范围4.5-5.5kg/cm²，高压告警值24kg/cm²，低压告警值2.2kg/cm²三、冷冻水型机房专用空调运行参数1.机房空调能效比一般为16-20。
2.机房空调冷风比（冷量/风量）≤4.5。
3.机房空调进出水温度：西园7℃/12℃，纬五路冷冻站10℃/15℃。
4.机房空调Y型过滤器压差≤1kg/cm²。
5.冷冻水温7℃/12℃的情况下，回风温度24℃干球温度，相对湿度45%的运行工况下。
风冷机房空调显热比≥0.9，一般为0.90-0.92。
6.冷冻水温10℃/15℃的情况下，回风温度24℃干球温度，相对湿度45%的运行工况下。
风冷机房空调显热比=1，如温度为24℃，相对湿度≥45%，则显热比会＜1。
7.机房空调机组水压降一般为0.6-0.8kg/cm²，承压为16kg/cm²。
空调验收规范标准一书通

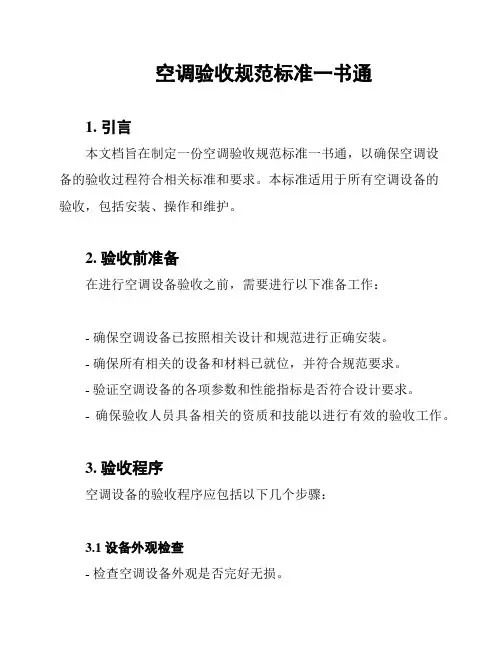

空调验收规范标准一书通1. 引言本文档旨在制定一份空调验收规范标准一书通，以确保空调设备的验收过程符合相关标准和要求。
本标准适用于所有空调设备的验收，包括安装、操作和维护。
2. 验收前准备在进行空调设备验收之前，需要进行以下准备工作：- 确保空调设备已按照相关设计和规范进行正确安装。
- 确保所有相关的设备和材料已就位，并符合规范要求。
- 验证空调设备的各项参数和性能指标是否符合设计要求。
- 确保验收人员具备相关的资质和技能以进行有效的验收工作。
3. 验收程序空调设备的验收程序应包括以下几个步骤：3.1 设备外观检查- 检查空调设备外观是否完好无损。
- 检查设备的标识、铭牌和警示标志是否清晰可见。
3.2 功能测试- 检查空调设备的各项功能是否正常运行，包括制冷、制热、通风等。
- 检查设备的控制系统是否灵活可靠，操作是否方便。
3.3 性能测试- 测试空调设备的制冷和制热性能，确保其能够达到设计要求的温度范围和能耗要求。
- 检查设备的噪音水平是否符合相关标准。
- 检查设备的风速和风量是否符合设计要求。
3.4 安全性检查- 检查空调设备的安全保护装置是否完好可靠。
- 检查设备的电气接地是否符合安全要求。
- 检查设备的绝缘电阻是否符合标准要求。
3.5 清洁和维护- 检查空调设备的滤网和冷凝器是否清洁，是否需要维护和清洗。
- 检查设备的排水系统是否正常工作，是否存在漏水问题。
4. 验收记录和报告每次空调设备验收都应记录相关信息，并编制验收报告。
验收记录和报告应包括以下内容：- 验收日期、地点和参与人员名单。
- 验收过程中发现的问题和缺陷，以及相应的处理措施。
- 验收结果和评估，包括设备是否符合相关标准和要求。
- 验收报告应由验收人员签字确认，并保存备查。
5. 验收后处理在完成空调设备验收后，应进行以下处理：- 对验收过程中发现的问题和缺陷进行及时修复和整改。
- 对验收结果进行评估和总结，提出改进建议和措施。
冷冻水型机房空调测试技术要求
附件2冷冻水型机房专用空调测试技术要求2015年9月1.概述本测试技术要求旨在验证厂家对机房专用空调重要功能的实现，保证设备有效提升系统在实际应用中的节能效果和项目实施效益，为中国移动机房专用空调的设备采购、选型、入网测试等方面提供技术依据。
本测试技术要求主要针对冷冻水型机房专用空调的制冷量、显冷量、循环风量、制冷消耗功率、显热比、冷风比、能效比、噪声等性能要求及运转测试、本地控制、四遥、电源适应性等功能要求进行测试和验证。
中国移动始终保留对本测试技术要求的最终解释权。
2.测试技术要求引入文件下列文件中的条款通过本测试技术要求的引用而成为本测试技术要求的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本测试技术要求。
凡是不注日期的引用文件，其最新版本适用于本测试技术要求。
GB50736-2012 民用建筑供暖通风与空气调节设计规范GB50243-2002 通风与空调工程施工质量验收规范YD/T5003-2005 电信专用房屋设计规范GB50174-2008 电子计算机机房设计规范YD/T1821-2008 通信中心机房环境条件要求GB/T 13306—2011 标牌YD/T 1095-2008 通信用不间断电源（UPS）YD/T 1429-2006 通信局（站）在用防雷系统的测试技术要求和检测方法GB 50689-2011 通信局站防雷与接地工程设计规范GB 17758-2010 单元式空气调节机GB 191-2008 包装储运图示标志GB/T 2828.1-2003 计数抽样检验程序第1部分按接收质量限(AQL)检索的逐批检验抽样计划GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB 3096-2008 声环境质量标准GB/T 6882-2008 声学噪声源声功率级的测定消声室和半消声室精密法GB 4706.32-2004 家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求GB/T 4798.1-2005 电工电子产品应用环境条件(第1部分：贮存)GB 10080-2001 空调用通风机安全要求GB/T 10891-1989 空气处理机组安全要求GB 17625.1-2003 电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A) GB 50343-2004 建筑物电子信息系统防雷技术规范GB/T 14295-2008 空气过滤器GB/T 19413-2010 计算机和数据处理机房用单元式空气调节机YD/T 2061-2009 QB-W-016-2008 通信机房用恒温恒湿空调系统通信机房用恒温恒湿空调系统V1.0.03.术语和定义GB/T 19413-2010确定的以及下列术语和定义适用于本测试技术要求：表14.测试机构认证检测机构应有国家级的测试资质要求，具备实验室认可认证（CNAS）和计量认证（CMA）。
数据中心技术规范-冷冻水型房间级精密空调
大庆云数据中心项目冷冻水型精密空调技术规范书1. 概述1.1. 定义1.本规范书为机房专用空调设备采购项目招标文件（冷冻水型机房专用空调）的技术要求和供货要求。
2.对本技术规范书要求提供具体数据的技术指标，投标人中标后提供具体技术数据和指标，并要给出数据的来源。
3.本技术规范书应视为保证甲方在冷冻水型机房专用空调所需的最低要求。
其余由投标人报价时自行充分考虑。
4.招标人在任何时候都保留和拥有对本文件的解释权。
招标人有权在签订合同前，根据需要修改和补充本技术规范书，修改补充后的最终技术规范书将作为合同的附件。
5.投标人在参与本项目中，对于招标人披露和提供的所有信息应作为商业秘密对待并予以保护，未经招标人授权不得将任何信息泄漏给第三方，否则招标人有权追究投标人的责任。
1.2. 必须满足的技术标准/规范投标人的设备应符合以下技术标准：(1)《计算机和数据处理机房用单元式空气调节机》（GB/T19413-2010）。
(2)《通信机房用恒温恒湿空调系统》（YDT 2061-2009）(3)《通风与空调工程施工及验收规范》（GB50243-2002）；(4)《建筑设计防火规范》（GB50016-2014）；(5)《采暖通风与空气调节设计规范》（GB50019-2012）；(6)《电信专用房屋设计规范》（YD/T5003-2005);(7)《公共建筑节能设计标准》（GB50189-2005）；(8)《全国民用建筑工程设计技术措施》（暖通空调•动力）（2009年）；(9)《通信局（站）电源系统总技术要求》（YD/T 1051-2010）；(10)《通信局(站)电源、空调及环境集中监控管理系统》（YD/T 1363 -2005）；1.3. 名词和术语1.能效比（EER) energy efficiency ratio在额定工况和规定条件下，空调器进行制冷运行时，制冷量与有效输人功率之比，其值用W/W表示。
2.制冷量（制冷能力） total cooling capacity空调器在额定工况和规定条件下进行制冷运行时，单位时间内从密闭空间、房间或区域内除去的热量总和，单位：kW。
空调验收规范标准一书通
空调验收规范标准一书通一、概述本文档旨在制定空调验收规范标准，以确保空调系统的质量和性能达到预期要求。
本标准适用于各种类型的空调系统，包括中央空调系统、分体空调系统等。
二、验收准备1. 验收人员验收人员应具备相关空调系统知识和经验，并熟悉本标准的要求。
2. 验收文件验收人员应准备以下文件：- 空调系统设计文件和施工图纸- 空调设备采购合同和设备清单- 施工单位提供的安装、调试记录- 空调设备的产品合格证书3. 验收工具验收人员应准备以下工具：- 温度计- 湿度计- 风速测量仪- 电压表三、验收内容1. 安装质量验收- 检查空调设备的安装位置和固定情况是否符合设计要求。
- 检查空调设备的电气接线是否正确、牢固。
- 检查空调设备的水管连接是否严密、无渗漏。
- 检查空调设备的排水系统是否通畅，无堵塞。
2. 系统性能验收- 测量空调系统的制冷和制热效果，确保符合设计要求。
- 测量空调系统的送风温度、湿度和风速，确保符合设计要求。
- 检查空调系统的控制功能是否正常，包括温度调节、风速调节等。
3. 安全性验收- 检查空调设备的电气安全性能，确保无漏电、短路等问题。
- 检查空调设备的机械安全性能，包括风叶转动是否平稳、噪音是否超标等。
四、验收记录验收人员应将验收过程中的检查结果和意见记录下来，并保存相关文件作为证据。
五、验收结论根据空调系统的安装质量、性能和安全性检查结果，验收人员应出具验收结论，包括合格、不合格和待整改等。
六、附则本标准的具体实施细则可根据不同空调系统的特点进行调整和补充。
以上为《空调验收规范标准一书通》的概述及主要内容，旨在确保空调系统的质量和性能符合预期要求。
具体实施时应遵循本标准，并根据实际情况进行适当调整。
空调检验全套标准手册
空调检验全套标准手册目标本手册旨在提供一套全面的空调检验标准，以确保空调产品的质量和性能达到规定的要求。
检验流程以下是空调检验的基本流程：1. 外观检验- 检查空调外壳是否完整，无明显损伤或变形。
- 检查开关、按钮、显示屏等控制部件的正常运作。
- 检查电源线和插头是否符合安全要求。
2. 电气性能检验- 测量空调的功率消耗，确保符合标准范围。
- 检查空调的电流和电压是否稳定。
- 测试空调的冷却和加热功能，确保正常工作。
3. 制冷性能检验- 测量空调的制冷效率和制冷能力。
- 检查空调的温度控制精度和设定温度是否符合要求。
- 检测空调的制冷剂循环系统，确保无泄漏。
4. 噪音测试- 使用适当的仪器测量空调运行时产生的噪音水平。
- 检查噪音是否超过规定的标准限制。
5. 安全性能检验- 检查空调的绝缘电阻，确保符合安全标准。
- 检测空调的漏电电流，确保在安全范围内。
- 测试空调的过热保护功能和防火性能。
检验记录和报告在进行空调检验时，应记录以下信息：- 空调型号和序列号- 检验日期和时间- 检验员的姓名和工号- 检验结果和问题描述- 检验所使用的仪器和设备信息检验完成后，应制作一份详细的检验报告，包括检验结果、问题反馈和建议。
报告应保存备案，以供参考和追溯。
注意事项- 检验过程中应严格按照标准操作，确保检验结果的准确性和可靠性。
- 检验仪器和设备应经过校准和维护，以确保其精度和可靠性。
- 检验过程中如发现异常或不合格项，应及时停止检验，并采取相应的纠正措施。
- 检验结果应以客观、准确的方式记录和报告，不得进行任何篡改或误导性陈述。
以上是空调检验全套标准手册的基本内容，希望能为您的空调检验工作提供指导和参考。
如有任何疑问或需要进一步信息，请及时联系相关专业人员。
机房空调巡检管理制度
机房空调巡检管理制度一、总则为了保证机房空调设备的正常运行，提高空调设备的使用效率，减少因设备故障带来的停机维修时间，并保障机房内人员的工作环境及设备运行安全，制订本巡检管理制度。
二、适用范围本制度适用于公司所有机房内的空调设备巡检管理。
所有涉及机房空调设备管理的工作人员应严格按照本制度的相关规定进行操作。
三、巡检内容1. 空调设备外观检查•检查空调设备外观是否有损坏，是否有异响或异常现象；•空调设备周边是否有杂物及堵塞现象。
2. 空调设备温度和湿度监测•定期对机房内的温度和湿度进行监测，确保机房内环境舒适；•及时调整空调设备的温湿度设置，以满足机房内设备的工作要求。
3. 空调设备电源和供电检查•检查空调设备的电源接线是否牢固，电源插座是否良好；•检查供电系统是否正常，电压、电流是否稳定。
4. 空调设备风道和滤网清洁•定期清洁空调设备的进风口、风道和出风口；•清洁空调设备的滤网，确保空调设备的通风顺畅。
5. 空调设备运行状态检查•检查空调设备的运行状态，包括制冷和制热状态，风速、风量是否正常；•检查空调设备的温度调节是否准确，设定温度是否与实际温度相符。
6. 空调设备排水系统检查•检查空调设备的排水系统是否畅通，有无漏水现象；•定期进行排水管道清洗和维护。
四、巡检频次1. 定期巡检•对机房内的空调设备进行日常巡检，确保设备的正常运行；•针对环境要求严格的机房，建议每日进行巡检。
2. 定期维护•对机房空调设备进行定期的维护保养工作，维护周期根据设备的型号、使用环境和运行情况而定；•通常情况下，建议每季度进行一次维护保养。
五、巡检记录1. 巡检记录内容•巡检员应当详细记录每次巡检的时间、巡检内容、巡检结果和发现的问题；•对于发现的问题，应当及时提出处理意见并报告相关部门。
2. 巡检记录保存•巡检记录应当及时归档存档，存档内容包括巡检报告、定期维护记录、设备故障处理记录等；•对于重要的巡检及维护记录，应当保存永久存档，以备查阅。
2020年 空调系统设备设施承接查验技术要求-工程项目-安全作业质量管理体系文件
1.空调各系统设备设施的承接查验技术要求1.1.验收范围项目范围内空调系统、排风排烟系统、冷冻和冷却系统、锅炉系统、消防正压送风系统等。
1.2.查验要求1.2.1.空调机房1.2.1.1.制冷机房的设备布置和管道连接，应符合工艺流程，并应便于操作与维修。
1.2.1.2.制冷机突出部分与配电盘之间的距离和主要通道的宽度，不应小于1.5M；1.2.1.3.制冷机与墙壁之间距离和非主要通道的宽度，不应小于0.8M。
1.2.1.4.配电设备上方不得有水管路通过。
1.2.1.5.制冷机房应设给水与排水设施。
1.2.1.6.机房应通风设施，对直燃机房应设报警消防装置。
1.2.2.冷水机组1.2.2.1.资料承接核对(1)开箱承接检查记录，随机资料专用工具；(2)机组的安装设计图，安装记录；(3)制冷机安装操作手册；(4)产品合格证书、性能检验报告；(5)调试运行记录；1.2.2.2.检查(1)静态检查a)检查与制冷机组配套的蒸汽、燃油、燃气供应系统和蓄冷系统的安装，应符合设计文件、有关消防规范与产品技术文件的规定。
b)机组外表应无损伤，密封性良好。
机组无严重锈蚀现象，铭牌清晰；c)机组的保温是否严密，保温层的厚度是否符合规范。
d)机组安装情况检查:减震措施及地脚螺栓。
e)冷冻水、冷却水压力正常，进机过滤器是否安装；f)各水路阀门安装是否正确，阀门启闭是否灵活、可靠；管道与机组的各连接部位是否有渗漏现象；g)外部管路的重量是否由吊/支架承担（外部管路的重量不应由机组承担）；h)机组供电正常；i)检查自控系统、仪表无损坏现象；j)检查系统阀门、管线无渗漏现象；k)机制运行前冷冻水、冷却水水质应符合设计或设备要求。
(2)动态检查a)制冷机运行电流在额定范围内；b)检查机组的油温、油位。
冷媒压力，冷媒温度在额定范围内；c)对于溴化锂制冷机检查真空度符合设计要求。
d)有负荷运行的制冷机冷冻水进出水温度在7℃-12℃之间，冷却水进出口温度符合设计要求。
数据中心常见冷却方式介绍(5)：冷冻水型AHU空调机组
数据中心常见冷却方式介绍（5）：AHU风墙空调数据中心机房内部温湿度环境的控制要依靠室内空调末端得以实现，机房空调具有高效率、高显热比、高可靠性和灵活性的特点，能满足数据中心机房日益增加的服务器散热、湿度恒定控制、空气过滤及其他方面的要求。
随着不同地域PUE的严苛要求以及高密度服务器的广泛应用，数据中心新型的冷却方式被越来越开发及使用。
下面分别介绍几种数据中心传统与新型的冷却方式。
1. AHU风墙空调系统组成AHU（Air Handle Unit）组合式空调箱:主要是抽取室内空气(return air) 和部份新风以控制出风温度和风量来并维持室内温度。
AHU机组组成如下图所示。
机组主要由框架、两到多组冷冻水盘管、室内EC风机、电磁两通调节阀、控制系统、进出风温湿度传感器、室外新风温湿度传感器、室外新风调节阀、室内回风调节阀、加湿系统、冷冻水管路等组成。
图1 AHU机组结构图2. 运行原理2.1 AHU风墙空调本体两种运行模式第一种模式为内循环模式，AHU机组放置在空调机房，侧送风至主机房，冷却IT服务器，热排风经热通道顶部设置的回风口进入吊顶静压箱，回至空调机组。
每台AHU机组配有空气过滤段，多个冷冻水盘管，多个EC风机，控制单元。
第二种运行模式为风侧自然冷却模式，AHU机组放置在空调机房，侧送风至主机房，冷却IT服务器，热排风经热通道顶部设置的回风口进入吊顶静压箱，根据室外空气焓值（温度、湿度计算得出）控制新风、回风、排风的比例，充分利用室外新风，节约能源。
图2 AHU系统原理图2.2 AHU风机转速控制逻辑送风机转速控制主要依据是AHU回风温度进行转速调速，当控制器检测到回风温度升高后，控制器将发指令让风机转速提高，同时根据监测到的送风静压值异常时可晋级停止风机运转。
空调检测到的实际的回风温度与设定的回风温度的差值作为风机转速调节的依据。
图3 风机转速控制逻辑2.3 AHU电磁两通阀控制逻辑冷冻水流量控制主要依据为空调的送风温度，当送风温度高于送风温度设定值时增大水流量；当送风温度低于送风温度设定值时减小水流量；冷冻水流量的控制也可以设为依据远程IT机房的温度值控制。
机房专用水冷空调安装与验收流程规范
数据中心水冷机房专用空调到场验收规范NGDC事业部骆奎2010-10-24数据中心水量机房专用空调到场验收规范1、流程2、设备验收⑴会同建设单位、监理单位和设备供应单位共同进行货物清点开箱检查。
⑵开箱前先核对箱号、箱数量是否与单据提供的相符。
然后对包装情况进行检查，有无损坏与受潮等。
⑶开箱后认真检查设备名称、规格、型号是否符合设计图纸要求。
⑷按装箱清单和产品说明书、合格证是否齐全。
设备技术文件，检查主机附件、专用工具等是否齐全，设备表面有无缺陷、损坏、锈蚀、受潮等现象。
⑸空调设备就位后验收标准依据中华人民共和国通信行业标准YD/T2061-1009《通信机房用恒温恒湿空调系统》和相关标准及要求执行。
⑹将检验结果做好记录，参与人员签字或盖章，作为交接资料和设备技术档案依据。
3、搬运机组时的保护⑴专用空调机组的搬运就位等工序，如现场具备条件，应采用整机搬运的方式来进行。
如现场的通道条件较差，需把空调机组拆开搬运时，应先把控制连线做上标记，然后小心把机组拆开搬运。
重新组合机组时必须按原样把机组重组，校正水平，按标号重新把控制线路恢复。
⑵机组就位后应把包装物料拆除，并详细检查机组内外是否完整，如发现有损坏，应立即通知厂商作适当处理。
⑶当搬运机组时，必须采用柔软物对机组提供适当的保护，以免机组搬运时因碰撞而受损坏。
⑷搬运中遇到楼房门道过低，需把空调机组放倒时，可以将机组轻微侧卧进行搬运。
⑸在搬运对现场墙、顶、地等相关机电设施的成品采取铺设木板保护。
4、制冷管道的安装概要⑴制冷管道的安装的好坏直接影响空调机组的功率，运行故障率，空调的寿命等。
因此空调设备，制冷管道等的安装工作必须符合国家相关技术的要求，并需有丰富经验的熟练专业人员负责执行。
⑵所有制冷管道必须采用标准制冷专用直紫铜管连接，提供DN16Kg法兰与现场已预留管道口相对、间隙2~3mm；⑶上水管道必须采用标准制冷专用直紫铜管与现场预留的接口连接。
⑷排水管道必须由空调安装厂商与现场预留的接口连接完成，排水管必须向排水方向倾斜1%坡度，以保证排水顺畅，避免阻塞。
空调验收标准规范完备版
空调验收标准规范完备版1. 概述本文档旨在规定空调系统的验收标准与规范，确保空调系统安装完毕后，能够满足设计要求及使用功能，保证空调系统的正常运行和使用寿命。
2. 验收标准2.1 安装要求- 空调设备及管道应按照设计图纸和施工规范进行安装。
- 空调设备的安装应平稳，固定应牢固。
- 管道安装应横平竖直，弯头应采用专用弯头，不得有急弯。
- 管道连接应严密，不得有泄漏。
- 空调系统的排水系统应畅通，不得有积水。
2.2 设备要求- 空调设备应符合国家相关标准和规定，具备有效的产品合格证书。
- 空调设备的型号、规格、数量应符合设计要求。
- 空调设备的外观应完好，无明显划痕、变形等损坏。
- 空调设备的内部结构应完好，无损坏和脱落。
2.3 性能要求- 空调系统的制冷量、制热量应满足设计要求。
- 空调系统的能效比应满足国家相关标准。
- 空调系统的噪音应满足国家相关标准。
- 空调系统的空气洁净度应满足设计要求。
2.4 控制系统- 空调系统的控制设备应符合设计要求，具备有效的产品合格证书。
- 空调系统的控制设备应安装正确，接线应牢固，线路应整齐。
- 空调系统的控制设备应功能正常，操作应简单明了。
- 空调系统的控制设备应具备故障报警和保护功能。
3. 验收程序- 验收前，应提交完整的施工资料，包括设计图纸、施工记录、检验报告等。
- 验收时，应由施工方、监理方和业主方共同参与，对空调系统进行全面检查。
- 验收过程中，应对照设计要求和本验收标准，对空调系统的安装、设备、性能、控制系统等方面进行检查。
- 验收合格后，应出具验收报告，报告应详细记录验收过程和结果。
4. 验收标准- 空调系统应符合国家相关标准和规定。
- 空调系统的安装、设备、性能、控制系统等方面应满足本验收标准。
- 空调系统应经过严格的测试和检查，确保其正常运行和使用寿命。
5. 附则- 本验收标准自发布之日起执行。
- 本验收标准如有未尽事宜，可由各方协商确定。
- 本验收标准解释权归业主方所有。
数据中心(IDC机房)大型冷冻水制冷系统介绍
数据中心大型冷冻水系统介绍随着互联网行业高速发展，数据业务需求猛增，数据中心单机柜功率密度增加至6~15kw，数据中心的规模也逐渐变大，开始出现几百到上千个机柜的中型数据中心。
随着规模越来越大，数据中心能耗急剧增加，节能问题开始受到重视。
在办公建筑中大量采用的冷冻水系统开始逐渐应用到数据中心制冷系统中，由于冷水机组的COP 可以达到6以上，大型离心冷水机组甚至更高，采用冷冻水系统可以大幅降低数据中心运行能耗。
冷冻水系统主要由冷水机组、板式换热器、冷却塔、冷冻水泵、冷却水泵以及通冷冻水型专用空调末端组成。
系统采用集中式冷源，冷水机组制冷效率高，冷却塔放置位置灵活，可有效控制噪音并利于建筑立面美观，达到一定规模后，相对于直接蒸发式系统更有建造成本和维护成本方面的经济优势。
1、冷水机组冷水机组包括四个主要组成部分：压缩机，蒸发器，冷凝器，膨胀阀，从而实现了机组制冷制热效果。
中大型数据中心多采用离心式水冷冷凝器冷水机组。
冷水机组的作用：为数据中心提供低温冷冻水。
原理：冷水机组是利用壳管蒸发器使水与冷媒进行热交换，冷媒系统在蒸发器内吸收高温冷冻水（21℃）水中的热量，使水降温产生低温冷冻水（15℃）后，通过压缩机的作用将热量带至壳管式冷凝器，由冷媒与低温冷却水水进行热交换，使冷却水吸收热量后通过水管将热量带出到外部的冷却塔散热。
如图，开始时由压缩机吸入蒸发制冷后的低温低压制冷剂气体，然后压缩成高温高压气体送冷凝器；高压高温气体经冷凝器冷却后使气体冷凝变为常温高压液体；当常温高压液体流入热力膨胀阀，经节流成低温低压的湿蒸气，流入壳管蒸发器，吸收蒸发器内的冷冻水的热量使水温度下降；蒸发后的制冷剂再吸回到压缩机中，又重复下一个制冷循环。
2、板式换热器当过渡季节及冬季室外湿球温度较低时，可以使用板式换热器利用间接水侧自然冷却技术为数据中心制冷。
间接水侧自然冷却技术指利用室外较低的湿球温度通过冷却塔来制备冷水，部分或全部替代机械制冷的一项技术，冷却塔自然冷却属于水侧自然冷却，冷却塔自然冷却是目前数据中心采用最多的自然冷却技术之一。
空调检验全套标准手册
空调检验全套标准手册目标本手册的目标是提供一份完整的空调检验标准手册，以确保空调产品符合质量和性能要求。
通过使用本手册，我们可以确保空调产品的质量可靠，性能稳定，并且符合相关的国际标准和法规要求。
检验项目1. 外观检验- 确认空调产品外观是否整洁且无明显损坏- 检查产品表面是否有褪色、划痕或其他质量缺陷- 检查产品的尺寸和重量是否与规格一致2. 功能检验- 确认空调产品的各项功能是否正常运作，包括制冷、制热、除湿等功能- 测试空调产品的温度调节范围和稳定性- 检查遥控器和控制面板是否正常工作3. 能效检验- 测试空调产品的能效等级是否符合相关标准要求- 测量空调产品的能耗和制冷效果- 检查空调产品的节能功能是否有效4. 噪音检验- 测试空调产品在不同工作模式下的噪音水平- 检查空调产品是否符合国家对噪音的限制要求5. 安全检验- 检查空调产品的电气安全性能，包括接地保护、绝缘电阻等- 检测空调产品是否存在漏电和过载等安全隐患- 确认空调产品是否符合相关安全标准和法规要求检验流程1. 外观检验- 检查外观是否整洁- 检查产品是否有损坏或质量缺陷2. 功能检验- 测试空调产品的各项功能- 检查遥控器和控制面板是否正常工作3. 能效检验- 测试空调产品的能效等级- 测量能耗和制冷效果4. 噪音检验- 测试空调产品的噪音水平5. 安全检验- 检查电气安全性能- 检测是否存在安全隐患结论本手册提供了一套全面的空调检验标准，旨在确保空调产品质量和性能的可靠性。
通过按照本手册的检验流程进行检验，可以确保空调产品符合国际标准和法规要求，并且能够提供满足用户需求的高质量空调产品。
冷冻水型机房专用空调机集采招标技术要求512
中国移动2015-2016年度冷冻水型机房专用空调集中采购招标技术要求【】年【】月【】于【】目录1. 概述 (1)2. 招标设备 (1)3. 对投标方的要求..................................................................... 错误！未定义书签。
4. 机房专用空调技术要求......................................................... 错误！未定义书签。
5. 空调设备配置清单................................................................. 错误！未定义书签。
6. 安装、试运行及验收 (10)7. 服务要求 (11)8. 附件 (12)1. 概述1.1.本技术规范为风冷型机房专用空调招标文件的技术规范书，是招标文件的重要组成部分。
1.2.投标方以中文书面形式提供所要求的全套技术文件及文件清单。
所有的文件均应有简洁明了的名称和编号，所有图纸和图形符号等均应遵守国家有关规定并应规范化。
1.3.投标方必须对本技术规范书的每一款做出明确答复，应答方式为“满足”、“部分满足”、“不满足”，诸如“已知”、“理解”、“同意”、“明白”等答复视为无效回答。
任何不按此要求的投标文件将承担被拒绝接受的风险。
1.4.制造商应具有国家相关的质量管理体系认证证书，生产许可证。
具有标准的焓差试验室及安全性能试验台，可对投标产品的技术性能进行测试，并提供准确可靠的测试数据。
1.5.投标方必须对所有供货产品质量和服务质量负责，即：保证符合所有招标及投标技术参数要求、服务质量要求、交货验收要求、价格规定要求。
1.6.投标方所提供的设备应为技术先进、成熟、具有高可靠性的产品，并应以国家标准、行业标准或企业标准进行设计、制造、检验。
1.7.投标方负责提供投标设备及所有附件的供应、运输、安装、调试直至通过招标方的验收交付使用。
空调设备常用指标参数
机房空调设备常用指标参数一、机房环境温湿度要求1.冷热通道未隔离的通信机房温湿度要求：2.通信电源机房温湿度要求：3.冷热通道隔离的通信机房送风温湿度要求：空调末端采用机房专用空调的原有机房，设备进风口温度为18-27℃（宜23-27℃），湿度30%-70%；采用冷热通道隔离的新建机房，不论空调末端采用何种形式，设备进风口温度为23-27℃，湿度30%-70%。
机房热通道最高温度不应高于设备进风口温度12℃。
二、风冷型机房专用空调运行参数1.室内24℃干球温度，相对湿度45%，室外温度35℃干球温度工况下，风冷机房空调能效比≥3，一般为3.2左右。
室外温度高于35℃，能效比将下降。
2.机房空调温度最小控制精度为±1℃。
控制精度在1～3℃可调。
3.机房空调湿度最小控制精度为±5%。
控制精度在5%～10%可调。
4.回风温度24℃干球温度，相对湿度45%的运行工况下。
风冷机房空调显热比≥0.9，一般为0.90-0.92。
5.机房空调冷风比（冷量/风量）≤4.5。
6.机房空调正常运行高压值范围14-20kg/cm²，低压值范围4.5-5.5kg/cm²，高压告警值24kg/cm²，低压告警值2.2kg/cm²三、冷冻水型机房专用空调运行参数1.机房空调能效比一般为16-20。
2.机房空调冷风比（冷量/风量）≤4.5。
3.机房空调进出水温度：西园7℃/12℃，纬五路冷冻站10℃/15℃。
4.机房空调Y型过滤器压差≤1kg/cm²。
5.冷冻水温7℃/12℃的情况下，回风温度24℃干球温度，相对湿度45%的运行工况下。
风冷机房空调显热比≥0.9，一般为0.90-0.92。
6.冷冻水温10℃/15℃的情况下，回风温度24℃干球温度，相对湿度45%的运行工况下。
风冷机房空调显热比=1，如温度为24℃，相对湿度≥45%，则显热比会＜1。
7.机房空调机组水压降一般为0.6-0.8kg/cm²，承压为16kg/cm²。
数据中心常见冷却方式介绍(3)：冷冻水型精密空调机组
数据中心常见冷却方式介绍（3）：冷冻水型精密空调系统数据中心机房内部温湿度环境的控制要依靠室内空调末端得以实现，机房空调具有高效率、高显热比、高可靠性和灵活性的特点，能满足数据中心机房日益增加的服务器散热、湿度恒定控制、空气过滤及其他方面的要求。
随着不同地域PUE的严苛要求以及高密度服务器的广泛应用，数据中心新型的冷却方式被越来越开发及使用。
下面分别介绍几种数据中心传统与新型的冷却方式。
1. 冷冻水型精密空调系统组成冷冻水型精密空调机组结构简单，组成如下图所示。
机组主要由框架、冷冻水盘管、室内EC风机、电磁两通调节阀（电动球阀）、控制系统、进出风温湿度传感器、冷冻水管路等组成。
图1 冷冻水型精密空调机组结构图15℃低温冷冻水经过精密空调冷冻水盘管，将机房30℃回风冷却为为18℃冷风为机房IT设备降温；15℃低温冷冻水经机房热空气加热成为21℃高温冷冻水。
一般设置为：出风温度控制精密空调两通阀开度，回风温度控制EC风机转速。
2. 冷冻水系统原理图冷冻水型精密空调机组实现制冷，需要外部提供低温冷冻水（目前大型数据中心普遍供水温度为15℃左右）。
冷冻水型精密空调系统一般由冷冻水型精密空调、冷水机组、冷却塔、冷冻水泵、冷却水泵、管路及附件组成。
冷水机组或板式换热器为精密空调提供15℃低温冷冻水。
图2 大型集中式冷冻水精密空调系统原理图3.产品特点及应用（1）冷冻水型精密空调利用大型冷水机组或板式换热器做为集中冷源，制冷系统能效较高；冷冻水型精密空调无室外机，其冷冻水系统的冷却塔集中放置，节省安装空间；冷冻水型精密空调的冷冻水输送采用水泵作为输送动力，可远距离输送冷冻水至各个机房空调。
（2）冷冻水型精密空调机组具有大风量、小焓差的特点，显热比达95%以上，主要承担数据中心机房的显热负荷。
机房内的潜热负荷由恒湿机来处理。
显冷量140kW以上冷冻水型精密空调机组采用高效EC风机（如EBM航空级复合材料叶片），能效比可达20以上，相比风冷型直接蒸发式空调机组节能效果明显。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
附件2
冷冻水型机房专用空调
测试技术要求
2015年9月
1.概述
本测试技术要求旨在验证厂家对机房专用空调重要功能的实现，保证设备有效提升系统在实际应用中的节能效果和项目实施效益，为中国移动机房专用空调的设备采购、选型、入网测试等方面提供技术依据。
本测试技术要求主要针对冷冻水型机房专用空调的制冷量、显冷量、循环风量、制冷消耗功率、显热比、冷风比、能效比、噪声等性能要求及运转测试、本地控制、四遥、电源适应性等功能要求进行测试和验证。
中国移动始终保留对本测试技术要求的最终解释权。
2.测试技术要求引入文件
下列文件中的条款通过本测试技术要求的引用而成为本测试技术要求的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本测试技术要求。
凡是不注日期的引用文件，其最新版本适用于本测试技术要求。
GB50736-2012 民用建筑供暖通风与空气调节设计规范
GB50243-2002 通风与空调工程施工质量验收规范
YD/T5003-2005 电信专用房屋设计规范
GB50174-2008 电子计算机机房设计规范
YD/T1821-2008 通信中心机房环境条件要求
GB/T 13306—2011 标牌
YD/T 1095-2008 通信用不间断电源（UPS）
YD/T 1429-2006 通信局（站）在用防雷系统的测试技术要求和检测方法
GB 50689-2011 通信局站防雷与接地工程设计规范
GB 17758-2010 单元式空气调节机
GB 191-2008 包装储运图示标志
GB/T 2828.1-2003 计数抽样检验程序第1部分按接收质量限(AQL)检索的逐批检验
抽样计划
GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）
GB 3096-2008 声环境质量标准
GB/T 6882-2008 声学噪声源声功率级的测定消声室和半消声室精密法
GB 4706.32-2004 家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求GB/T 4798.1-2005 电工电子产品应用环境条件(第1部分：贮存)
GB 10080-2001 空调用通风机安全要求
GB/T 10891-1989 空气处理机组安全要求
GB 17625.1-2003 电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A)
GB 50343-2004 建筑物电子信息系统防雷技术规范
GB/T 14295-2008 空气过滤器
GB/T 19413-2010 计算机和数据处理机房用单元式空气调节机
YD/T 2061-2009 QB-W-016-2008 通信机房用恒温恒湿空调系统
通信机房用恒温恒湿空调系统V1.0.0
3.术语和定义
GB/T 19413-2010确定的以及下列术语和定义适用于本测试技术要求：表1
4.测试机构认证
检测机构应有国家级的测试资质要求，具备实验室认可认证（CNAS）和计量认证（CMA）。
5.测试环境
标准焓差室、标准半自由声场。
6.测试内容及指标
本次测试设备为80kW上送风型冷冻水型机房专用空调机，机组配置EC风机（后倾式直流无刷风机）。
各厂家所送检设备需满足测试规范的要求。
测试内容为本测试技术要求中所列的性能测试、功能测试的内容。
测试指标为制冷量、显冷量、制冷消耗功率、风量、噪音、显热比、电源适用性、告警及保护功能等8项。
其中制冷量、能效比、冷风比、显热比为关键指标（工况一），关键指标有一项不满足则测试不合格。
7.测试样机要求
7.1.测试样机应满足下班要求
7.2测试工况：
8. 测试要求
8.1测试用仪器仪表应符合GB/T19413-2010中6.1.4的规定 8.2测试的一般要求应符合GB/T19413-2010中6.2的规定
8.3测试应在额定电压和额定频率下进行，工况参数的读
数允差应符合GB/T17758-2010中表5的规定。
8.4机房专用空调机测试时应连接所有辅助元件且空气回路应保持不变。
8.5、机房专用空调机在测试时风机应定速运行。
8.6机房空调的测试工况见下表： 表2（单位℃）
名义制冷量（工况三）29 17 14 19
9.性能测试
9.1制冷量测试
按照测试工况表中要求和GB/T 19413-2010中规定的方法进行测试，同时应包括制冷量和显冷量。
机房空调在工况一下的实测制冷量不应低于招标文件中的制冷量，且不低于额定值明示值的95%。
9.2制冷消耗功率测试
在制冷量测试的同时，测定机房空调的输入功率和运转电流。
空调机的实测制冷消耗功率不应大于名义制冷消耗功率的110%
9.3风量测试
对风管送风机组，应调整风管出风口，在满足机外静压100Pa的要求后测量送风量。
风管送风型式检测装置风帽送风检测装置
长度为D C ⨯,C ×D 表示回风口的尺寸。
在辅助风道中部开检测孔。
检测孔应均匀分布。
在每个检测部位检测的平均风速即为回风风速。
测得的平均温度即为回风温度。
风管送风的机外静压测量如图。
风量的计算：vF Q 3600m = (m3/h) 其中 v - 风速m/s ；F －面积m2
9.4噪声测试
1.测试应为反射平面上的半自由声场，被测空调机的噪声与背景噪声之差应为8dB 以上。
2.测量方法：在空调机四面距机组1m ，其测点高度加1m 的总高度的1/2处四个测点。
其中测量时的样机状态为：在送风状态下对机组进行测试，对带风管的机组，在排风侧连接带2m 长阻尼器的风道，加额定机外静压进行测定。
测试结果按下式(D.1)进行的四点读数的对数平均值：
)10(41lg 1041
1.0∑==i Lpi
LP （D.1）
式中：LP --测量表面平均声压级，单位为分贝（dB ）； LPi —分别对应四个测点的声压级，单位为分贝（dB ）；
空调机的噪声测定值不应大于明示值+3dB（A），且不超过下表
3、空调噪音值标准：
不应低于《计算机和数据处理机房用单元式空气调节机》（GB/T 19413-2010）中第5.4.5条噪声的要求。
表3：机房空调噪声限值（声压级）
室内侧dB(A)
名义制冷量W
接风管不接风管
＞60 000 74 72
9.5显热比
计算在额定制冷工况和规定条件下，所测的显冷量和制冷量之比即为显热比，单位为W/W。
显热比为测试的关键指标，实测要求：显热比≥0.87W/W。
实测制冷量标准工况时不应低于招标值且不低于其投标承诺值。
高温工况不低于其投标承诺值。
9.6冷风比
计算在额定制冷工况和规定条件下，所测的制冷量与送风量之比，单位W/（m3/h）。
本次测试标准：标准工况冷风比＜4.5，且不低于其投标应答值。
高温工况不低于其投标承诺值。
9.7能效比
计算在额定制冷工况和规定条件下，所测的制冷量与制冷消耗功率之比，单位w/w。
本次测试标准：标准工况本次测试能效比≥15。
且不低于其投标应答值。
高温工况不低于其投标承诺值。
10.功能测试
10.1运转测试
机房专用空调机在接近测试工况的条件下正常启动并连续运行，检验电器、各测量和控制元件的动作是否正常。
测试过程中，空调机连续运转的总时间不低于10分钟。
10.2本地控制测试
通过直接在设备控制器上操作，本地操作界面能显示环境温湿度数据、设备运行状态、告警信息、并通过按键实现参数设定、密码设置等功能。
10.3告警及保护功能测试
空调在正常工作状态下，测试以下告警及保护功能：
a.温度、湿度超出范围告警:高温报警温度为设定温度+控制精度；低温报警温度
为设定温度-控制精）；
b.风机故障告警
c.电加热高温保护；
d.加湿器水位过高水位过低告警；
e.滤网堵塞告警；
f.漏水报警；
g.电源故障告警：机组供电在缺相、错相、电压过欠压情况下，应能自动保护或
停机，在电源恢复正常后可自动启动运行，所设置参数保持最后的设定状态以上报警信息应在控制器有显示，及报警音提示。
11.电源适应性测试
调节空调机供电电压在380V±15%的范围，检测机组是否能正常运行。
本条为关键指标测试。
要求参与测试的机房专用空调在电压380±15%的范围内可正常运行，超出此电压范围自动保护，并进行提示、告警，在电源恢复正常时自动启动（自动启动应恢复到停机前设定的状态）。
12.四遥功能测试
四遥功能测试为关键指标，要求机房专用空调具备四遥功能。
PC版联机测试软件应能与机房专用空调机通信。
测试方法如下：
（1）通过PC机远程读取送、回风温度，送、回风湿度，机组工作状态，验证遥测能
力。
（2）通过PC机远程设定机组开启温度，验证遥调能力；
（3）提高温度传感器附近温度至告警温度，此时PC机应能收到空调发出的高温告警，验证遥信能力；
（4）通过PC机远程关闭和开启机房空调，验证遥控能力。
13.测量仪器
测量用仪器仪表的精度应符合“仪器仪表的型式及精度”的要求。
仪器仪表的型式及精度。
