PT开口三角电压
PT开口三角(三相五柱式电压互感器)的工作原理【参考借鉴】
PT开口三角（三相五柱式电压互感器）的工作原理电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器基本相同。
电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。
三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。
信息来自:输配电设备网1 三相五柱式电压互感器的接地方式信息请登陆:输配电设备网电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b相接地和中性点接地两种方式，其接线方式见图1、2。
信息来源:图1 电压互感器二次通过b相及JB接地原理图信息来源:图2 电压互感器二次不接地原理图信息来源:1.1 电压互感器二次绕组两种接地方式的比较信息:输配电设备网1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。
如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，则接线更为简单)，同步接线简单。
对中性点直接接地系统，可用辅助二次绕组的相电压同步。
信息来自:1.1.2 在保护回路中信息来源:在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV以上电压距离保护断线闭锁装置失去作用，这时若再发生一相或两相断线，将导致保护误动作。
②因为辅助信息请登陆:输配电设备网绕组的一端与b相接地点相连，由于基本二次侧绕组上有负荷电流流过，在电缆芯出上产生电压降，使正常开口三角形有电压3U0，对零序方向元件不利。
若单独从接地点引接零序方向继电器回路，则接线信息来自:较为复杂。
信息来自:在中性点接地系统中，由于中性点无任何断开触点，可靠性高。
因中性点没有电流通过，无电压降，对保护无影响。

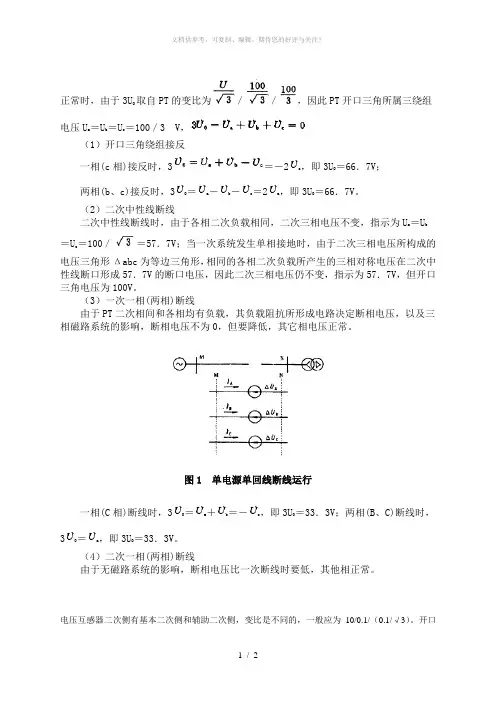

开口三角电压
正常时，由于3U取自PT的变比为／／，因此PT开口三角所属三绕组电压Ua ＝Ub＝Uc＝100／3 V，（1）开口三角绕组接反一相(c相)接反时，3＝－2c ，即3U＝66．7V；两相(b、c)接反时，30＝a－b－c＝2a，即3U＝66．7V。
（2）二次中性线断线二次中性线断线时，由于各相二次负载相同，二次三相电压不变，指示为Ua ＝Ub＝Uc＝100／＝57．7V；当一次系统发生单相接地时，由于二次三相电压所构成的电压三角形Δabc为等边三角形，相同的各相二次负载所产生的三相对称电压在二次中性线断口形成57．7V的断口电压，因此二次三相电压仍不变，指示为57．7V，但开口三角电压为100V。
（3）一次一相(两相)断线由于PT二次相间和各相均有负载，其负载阻抗所形成电路决定断相电压，以及三相磁路系统的影响，断相电压不为0，但要降低，其它相电压正常。
图1 单电源单回线断线运行一相(C相)断线时，30＝a＋b＝－c，即3U＝33．3V；两相(B、C)断线时，30＝a，即3U＝33．3V。
（4）二次一相(两相)断线由于无磁路系统的影响，断相电压比一次断线时要低，其他相正常。
电压互感器二次侧有基本二次侧和辅助二次侧，变比是不同的，一般应为10/0.1/（0.1/√3）。
开口三角是辅助二次侧，所以应为10/（0.1/√3）。
一般10kV系统电压互感器的变比应该是10/0.1/（0.1/3）.当高压一相熔丝熔断时，开口三角对应相电压为零，故开口三角侧电压为另外两相电压之相量和，大小与相电压相等，所以是100/3V。
当系统出现接地时，由于10kV系统是中性点不接地系统，所以接地相对地电压为零，而另外两相电压对地电压升高√3倍，而它们的相量和是3倍的相电压，所以开口三角侧为100V。
PT开口三角(三相五柱式电压互感器)的工作原理
PT开口三角(三相五柱式电压互感器)的工作原理PT开口三角（三相五柱式电压互感器）的工作原理电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器基本相同。
电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。
三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。
信息来自:输配电设备网1 三相五柱式电压互感器的接地方式信息请登陆:输配电设备网电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b相接地和中性点接地两种方式，其接线方式见图1、2。
信息来源:图1 电压互感器二次通过b相及JB接地原理图信息来源:图2 电压互感器二次不接地原理图信息来源:1.1 电压互感器二次绕组两种接地方式的比较信息:输配电设备网1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。
如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，则接线更为简单)，同步接线简单。
对中性点直接接地系统，可用辅助二次绕组的相电压同步。
信息来自:1.1.2 在保护回路中信息来源:在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV 以上电压距离保护断线闭锁装置失去作用，这时若再发生一相或两相断线，将导致保护误动作。
②因为辅助信息请登陆:输配电设备网绕组的一端与b相接地点相连，由于基本二次侧绕组上有负荷电流流过，在电缆芯出上产生电压降，使正常开口三角形有电压3U0，对零序方向元件不利。
若单独从接地点引接零序方向继二次侧固定为100 V)。
二次侧线圈所接入的各种仪表和继电器的绝缘等级低，并且经常与人员接触，如果电压互感器的一、二次线圈之间的绝缘被击穿，一次侧的高压将直接加到二次侧线圈上，极易危及人身和设备安全。
PT开口电压
5楼所讲是正确的，按照不对称短路的公式，不接地系统发生单相接地短路时，开口三角电压最高为3Ua(这里所说的Ua为正常时相电压的开口三角二次电压)，即若PT开口三角变比为“110kV/根号3：0.1kV”，则产生高达3×100V的开口电压；若PT开口三角变比为“110kV/根号3：0.1/3kV”时，侧产生高达3×100/3V的开口电压。
有人跟我说：“PT开口三角变比做成这样是为了保证单相短路时开口三角电压最大为100V”。
我认为这在不接地系统中，基本上是正确的（假设不接地系统的零序阻抗为无穷大）。
但是对于直接接地系统或有效接地系统来说，这句话就显得不妥。
经进行不对称短路计算验算后，我无法验证直接接地系统单相短路时最大开口三角电压为Ua。
直接接地系统的若发生单相短路，按照公式推导，当系统“2×零序阻抗>正序＋负序阻抗”时，其开口三角电压3Uo即大于Ua。
这样能延伸到，在直接接地系统中，“2×零序阻”的值是否不可能大于“正序阻抗＋负序阻抗“？若这个条件假设成立，那么“PT开口三角变比做成这样是为了保证单相短路时开口三角电压最大为100V”这句话就算正确的了。

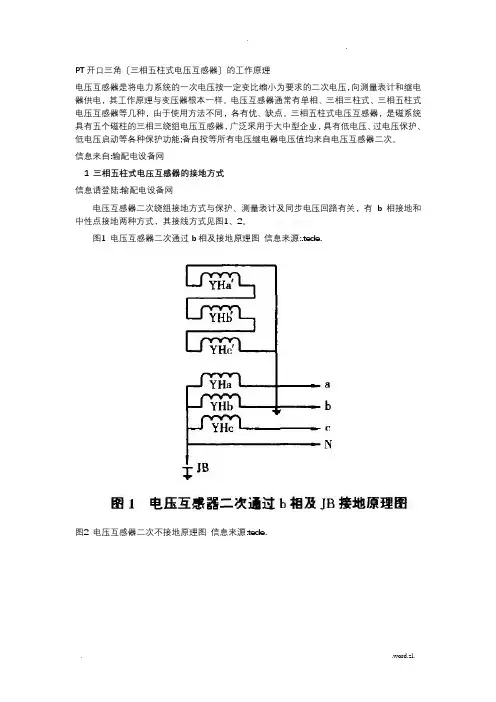

PT开口三角(三相五柱式电压互感器)的工作原理
PT开口三角〔三相五柱式电压互感器〕的工作原理电压互感器是将电力系统的一次电压按一定变比缩小为要求的二次电压，向测量表计和继电器供电，其工作原理与变压器根本一样。
电压互感器通常有单相、三相三柱式、三相五柱式电压互感器等几种，由于使用方法不同，各有优、缺点。
三相五柱式电压互感器，是磁系统具有五个磁柱的三相三绕组电压互感器，广泛采用于大中型企业，具有低电压、过电压保护、低电压启动等各种保护功能;备自投等所有电压继电器电压值均来自电压互感器二次。
信息来自:输配电设备网1 三相五柱式电压互感器的接地方式信息请登陆:输配电设备网电压互感器二次绕组接地方式与保护、测量表计及同步电压回路有关，有b相接地和中性点接地两种方式，其接线方式见图1、2。
信息来源:.tede.图1 电压互感器二次通过b相及接地原理图信息来源:.tede.图2 电压互感器二次不接地原理图信息来源:tede.1.1 电压互感器二次绕组两种接地方式的比拟信息:输配电设备网1.1.1 在同步回路中在b相接地系统中，对中性点非直接接地系统，单相接地时，中性点位移，不能用相电压同步，必须用线电压同步。
如同步点两侧均为b相接地，其中一相公用，同步开关档数减少(如采用综保，那么接线更为简单)，同步接线简单。
对中性点直接接地系统，可用辅助二次绕组的相电压同步。
信息来自:.tede.1.1.2 在保护回路中信息来源:.tede.在b相接地系统中，①在零线上串接的隔离开关辅助触点G，如不可靠而断开时，会使10kV以上电压距离保护断线闭锁装置失去作用，这时假设再发生一相或两相断线，将导致保护误动作。
②因为辅助信息请登陆:输配电设备网绕组的一端与b相接地点相连，由于根本二次侧绕组上有负荷电流流过，在电缆芯出上产生电压降，使正常开口三角形有电压3U0，对零序方向元件不利。
假设单独从接地点引接零序方向继电器回路，那么接线信息来自:.tede.较为复杂。
信息来自:.tede.在中性点接地系统中，由于中性点无任何断开触点，可靠性高。
开口三角电压
正常时，由于3U取自PT的变比为／／，因此PT开口三角所属三绕组电压Ua ＝Ub＝Uc＝100／3 V，（1）开口三角绕组接反一相(c相)接反时，3＝－2c ，即3U＝66．7V；两相(b、c)接反时，30＝a－b－c＝2a，即3U＝66．7V。
（2）二次中性线断线二次中性线断线时，由于各相二次负载相同，二次三相电压不变，指示为U a ＝Ub＝Uc＝100／＝57．7V；当一次系统发生单相接地时，由于二次三相电压所构成的电压三角形Δabc为等边三角形，相同的各相二次负载所产生的三相对称电压在二次中性线断口形成57．7V的断口电压，因此二次三相电压仍不变，指示为57．7V，但开口三角电压为100V。
（3）一次一相(两相)断线由于PT二次相间和各相均有负载，其负载阻抗所形成电路决定断相电压，以及三相磁路系统的影响，断相电压不为0，但要降低，其它相电压正常。
图1 单电源单回线断线运行一相(C相)断线时，30＝a＋b＝－c，即3U＝33．3V；两相(B、C)断线时，30＝a，即3U＝33．3V。
（4）二次一相(两相)断线由于无磁路系统的影响，断相电压比一次断线时要低，其他相正常。
电压互感器二次侧有基本二次侧和辅助二次侧，变比是不同的，一般应为10/0.1/（0.1/√3）。
开口三角是辅助二次侧，所以应为10/（0.1/√3）。
一般10kV系统电压互感器的变比应该是10/0.1/（0.1/3）.当高压一相熔丝熔断时，开口三角对应相电压为零，故开口三角侧电压为另外两相电压之相量和，大小与相电压相等，所以是100/3V。
当系统出现接地时，由于10kV系统是中性点不接地系统，所以接地相对地电压为零，而另外两相电压对地电压升高√3倍，而它们的相量和是3倍的相电压，所以开口三角侧为100V。
关于开口三角形PT
关于开口三角形PT
采用三只单相三绕组电压互感器的Y/Y/△接线。
由于原绕组接成中性点接地星形，绕组电压按相电压设计，所以这种接线可用来接入任何测量仪表。
副绕组接成星形，接入测量仪表和继电器。
三个辅助绕组接成开口三角形，在正常工作状态下，对称三相系统相电压的向量和等于零，开口引出端电压为零；当系统内发生单相接地时，则开口端上的电压等于两个未故障是相相电压的向量和。
由于开口端电压定为100V。
则每相辅助绕组的额定电压按100V来设计。
开口三角形的两端接有电压断电器时，正常状态电器不动作；当系统发生单相接地时，断电器线圈两端加上100V电压，断电器动作，发出接地信号，起绝缘监视作用。
针对单相PT而言，中性点直接接地系统里，其每相辅助绕组的额定电压才按100V 来设计；中性点非直接接地系统里，其每相辅助绕组的额定电压要按100V/3来设计。
而无论哪种方式，其最终目的都是两个：
（一）要确保正常运行时，三只辅助绕组之电压向量和理论上为0（实际整定为15~20V）；
（二）要确保单相故障时，三只辅助绕组之电压向量和理论上为100V，以推动相关元件动作，发出接地信号。
关于PT辅助开口三角电压的问题
关于PT辅助开口三角电压的问题在10kV，35kV中低压配电网中，为了提高供电的可靠性，中性点一般采取不接地的方式，为了监视三相对地电压，变电站母线上接有电压互感器，而且母线上安装的电磁式电压互感器通常是Yo/Yo/开口三角接线。
电压互感器二次额定电压，我国规定接入三相系统中，相与相之间的单相电压互感器二次电压为100V；相与地之间的单相电压互感器，其二次额定电压为V。
零序电压绕组二次额定电压，供中性点直接接地用的电压互感器，其零序电压绕组的二次额定电压为100V。
供中性点不直接接地用的电压互感器，其零序电压绕组的二次额定电压为。
1．单相金属性接地时，PT二次开口三角的电压是多少？U A，U B，U C为故障前一次侧相电压，U A’，U B’，U C’为故障后相电压。
C相单相接地后：非故障相电压升高到线电压，故障相电压为0，即U A’= U A -U C，U B’=U B-U C，U C’=0；中性点电压升为相电压即：U N=-Uc；此时|3U0|= |U A’+ U B’|==| U AC + U BCAC|=3|U C|，即系统零序电压U0为相电压。
变换到压变二次侧开口三角电压即为|3U0’|=|3U0|/n’=3|U C|/n’=100V（以10kV不接地系统为例，n’/(100/3)为高压侧对低压侧开口三角电压变比）2．PT高压侧一相熔断时，二次开口三角电压是多少？高压保险C相完全熔断，对于系统来说，系统电压正常，没有零序电压，但压变高压侧电压变化为Uc=0，Ua=Ua’，Ub=Ub’为相电压，由于高压侧一次绕组中性点接地，所以中性点不会位移，由此3U0=Ua+Ub+Uc=Ua’+Ub’=-Uc’，反映到压变二次开口三角的电压3U0’=3U0/n’=-Uc’/n’/n’=100/3=33.3V（以Uc’oUb’Ua’熔断前U C NU BU A正常10kV不接地系统为例，n’=10000/(100/)为高压侧对低压侧开口三角电压变比）同理发生高压侧两相熔断，反映到压变二次开口三角的电压也为33.3V。
浅谈电压互感器开口电压
浅谈电压互感器开口三角电压摘要：电压互感器（PT）的开口三角电压回路对电力系统中的保护的正常运行起着重要作用，开口三角电压回路接线错误将会引起继电保护装置的误动作或拒动。
本文分析了电压互感器（PT）在直接接地系统和非直接接地系统中，发生故障时开口三角电压形成原理；总结了开口三角电压回路接线错误对继电保护的危害，并提出了防范措施以保证电网的安全稳定运行。
关键词：电压互感器；开口三角电压；接线错误；影响；防范措施；引言在电力系统中，PT是一二次系统的联络元件，能正确反映电气设备的运行情况。
其中PT的开口三角电压回路在电力系统的保护中至关重要，若其接线错误将导致保护的拒动或误动，严重危及电力系统的稳定可靠运行。
1. 相关概念：PT三相的三个二次绕组“da-dn”、“db-dn”、“dc-dn”，开口三角就是“da-dn”中的dn与“db-dn”中的db相连，“db-dn”中的dn与“dc-dn”中的dc相连，从“da-dn”中的da与“dc-dn”中的dn引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压U△，就是开口三角电压。
开口三角形端电压等于三相对地电压的向量和的。
当三相对地电压平衡时，向量和等于零，开口电压理论上为零，但实际上因漏磁等因素的影响，一般开口电压不为零，而有几伏的不平衡电压。
当发生接地故障时，三相对地电压不平衡，于是开口电压不再为零。
由于一般二次仪表的正常运行电压最高是100V，为了达到这个目标，就将PT变比作成固定形式。
在非直接接地系统中，开口电压组额定电压作为100/3V，故PT的变比为（UN/√3）/（100/√3）/（100/3）V（UN为一次系统的额定电压）。
在中性点直接接地系统中，开口电压绕组额定电压作为100V，故PT的变比为（UN/√3）/（100/√3）/（100）V。
这样，无论是直接接地系统，还是非直接接地系统发生单相接地故障时（完全接地），开口电压都是100V。
PT开口三角电压概念
PT的开口三角电压1.开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法，三相二次绕组按三角形接线连接，但最后有一点不连上，即构成开口三角。
简单说明下：就是对电压互感器三相的三个二次绕组“da-dn”、“db-dn”、“dc-dn”，开口三角就是“da-dn”的dn与“db-dn”的db相连，“db-dn”中的dn与“dc-dn”的dc相连，从“da-dn”的da与“dc-dn”dn引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压U△，就是开口三角电压。
正常情况下，开口三角上没有电压，当发生系统单相接地时，电压互感器一次绕组就会有一相上无电压，造成对应的二次绕组上也无电压，则开口三角上就会出现电压。
通过检测开口三角上的电压，就可以知道高压系统是否有接地现象，这在系统上被称为“接地监察”2.开口三角接线的检查(1)不能以检查3U。
回路是否有不平衡电压的方法来确认3U。
回路良好。
(2)不能单独依靠“六角图”测试方法确证3U。
构成的方向保护的极性关系正确。
(3)可以包括电流及电压互感器及其二次回路联接与方向元件等综合组成的整体进行试验，以确证整组方向保护的极性正确。
(4)对于正常时采用自产3U。
，而PT断线时采用外接3U。
的保护装置一定要验证整组方向保护的极性正确。
(5)最根本的办法，是查清电压及电流互感器极性，所有由互感器端子到继电保护盘的联线和盘上零序方向继电器的极性，作出综合的正确判断。
3.开口三角电压的作用在三相PT的二次侧接成开口三角形,用以发生接地故障时做继电保护所用。
当系统发生单相接地故障时，电压互感器一次绕组相电压一相为零，另两相升高√3倍，相应的二次绕组、剩余电压绕组的相电压也升高√3倍。
剩余电压绕组的三相绕组中，一相电压为零，另两相电压为伏，且两相电压夹角为60度，所以PT二次侧输出为幅值2√3×U相的两相矢量和，所以开口三角的输出为100伏。
电压互感器开口三角形侧电压是多少？
因为电压互感器负载额定电压为100V，所以要求开口三角上输出的最高电压不能超过100V，110kV系统为中性点直接接地系统，单相短路后，其他两相电压不变，非接地两相取向量和为√3倍的相电压，为了保证100V的输出，因此每相绕组的比为100/√3V，10kV 系统为中性点不接地系统，单相接地后，其他两相电压升高为√3倍相电压，非接地两相再取向量和即为√3倍的√3倍相电压，也就是3倍的相电压，要保证开口三角输出电压为100V，单相绕组电压应为100/3V。
不知讲的能否明白，自己划一下向量图就一目了然了。
为使继电保护装置的制造标准化和系列化，一般要求单相接地故障发生后，PT开口三角绕组的二次电压为100V，典型设计中对大接地系统的PT二次额定电压选择为100V，小接地系统的PT二次额定电压选择为100/3V（开口三角）。
大接地电流系统单相接地后，开口三角绕组二次端子输出为1倍二次额定电压值；小接地电流系统单相接地后，开口三角绕组二次端子输出为3倍二次额定电压值.接地系统的开口三角PT变比是U1/100，单相接地时一次零序电压为U1，故二次为100V；不接地系统的开口三角PT变比是U1/33，单相接地时一次零序电压为3U1，故二次为33*3=100V；PT开口三角形电压一般都整定为100V，在中性点直接接地系统中，PT开口三角形绕组额定电压是100V，中性点不直接接地系统中，PT开口三角形绕组额定电压100/3V，这样就保证了在中性点直接接地系统中，发生单相接地故障时，开口三角形输出电压是100V；而在中性点不直接接地系统中发生单相接地时，开口三角形输出电压也是100V，这个可以从向量图上求出来，在中性点直接接地系统中，发生单相接地故障时，故障相电压降为0，其他两相电压不变，求向量和就是100V，在中性点不直接接地系统中发生单相接地时，故障相电压降为0，非故障相电压升高为线电压，求向量和就是100V。
都不知道怎么办了。
PT开口三角电压异常分析
厦门ABB 开关有限公司ABB Xiamen Switchgear Co., Ltd. 三峡浸水湾35kv PT 开口三角侧电压偏低原因分析及处理建议文 件 号： Q-500065246-A01 页码： 共 6页起草：刘志祥审 核： 批 准： 日 期： 2010-08-30一、项目概述长江三峡浸水湾变电站35kv项目，采用UnigearZS3.2开关柜，对应ABB工程号500065246，数量10台；该项目于2009年12月底正式送电，一直处于空载运行状态；主母线电流1250A 。
二、问题概况2010年7月2日传真函（如下）7月24日传真函（如下）三、现场调查接到客户反馈后， ABB售后服务人员立即赶赴现场对故障情况进行检查。
PT型号及参数：JDZX11-35R；大连一互；1S1，2S2 0.2级,额定输出45VA；da,dn 6P级 额定输出100VA，极限输出600VA ；检查PT手车二次线及接地，接线正确。
随后分步排查，模拟B相断线，抽出高压保险，拆除PT二次回路负载，摇进PT手车，从端子上测量三相电压，显示A相59V，B相0V，C相59V，开口三角34V ；进一步恢复A、B、C三相二次接线，保留开口三角接线断开，测量电压显示A相59V，B相0V，C相59V，开口三角34V，属正常；再恢复开口三角，只拆除消谐电阻接线，再次测量，电压显示A相59V，B相0V，C相59V，开口三角34V；最后再恢复消谐电阻接线，测量显示为A相59V，B相50V，C相58V，开口三角6V 。
初步结论： PT二次电压异常是由于开口三角并联的消谐电阻引起，属正常现象。
四、 原因分析及处理建议4.1 对现场反馈“缺相PT二次侧电压下降较少，开口三角电压抬升较低”的原因分析：●电网三相电压平衡运行时，根据PT变比可知，PT二次侧的各相电压为57.7V, 线电压为100V ; PT二次侧开口三角绕组头尾相连（单独绕组电压为100/3 =33.3V），电压矢量和为0V ; 当电压互感器一次熔丝出现熔断或缺相，就会导致三相电压不平衡，引起开口三角电压抬高；●为何缺A相PT对应二次侧Y形绕组出口电压会有50V ？ 这是由于A相PT熔丝被拿掉（缺相）会导致二次绕组开口三角的平衡被打破；此时正常运行的另外2相PT的三角接法绕组可以等效为一个电压源，将矢量叠加的电压施加到消谐电阻R1和缺相PT的三角接法绕组La上。
PT开口三角电压
ENR-DRY型电容电流测试仪使用说明书保定市伊诺尔电气设备有限公司目录１．概述------------------------------------------3２．测量基本原理----------------------------------4３．性能指标--------------------------------------4４．测量接线及注意事项----------------------------5５．操作方法--------------------------------------6６．ENR-DRY-2面板说明----------------------------6７．界面显示--------------------------------------7８．保护功能及其显示------------------------------8９．附件------------------------------------------9１０．售后服务--------------------------------------9保定市伊诺尔电气设备有限公司2１．概述对于中性点不接地电网，当对地电容电流过大时将对系统的安全运行造成严重威胁，因此规程规定对地电容电流大于一定数值时必须装设消弧线圈进行补偿。
为选择合适的消弧线圈容量或对已安装的老式消弧线圈进行调节，首先要对系统的对地电容电流进行测量。
对地电容电流进行测量方法有直接接地法和间接测量法，直接接地法是在系统中人为制造单相接地故障，直接测量接地线流过的电流。
该方法操作多、接线复杂、危险程度高，且易引发绝缘薄弱点击穿造成两相短路事故，一般不轻易采用。
间接测量法是采用外加电容的方法，虽可避免直接接地法可能引发事故的弊端，但测量时仍然要与一次侧打交道，同样存在操作多、接线复杂、危险程度高的缺点。
为解决上述问题，我公司技术人员经多年努力，研制成功“DRY-2型电容电流测量仪”，只需将母线PT开口三角的两端子与仪器信号输出端子连接，按下“测量”按钮，即可准确的测出系统对地电容电流，方便、快捷、安全。
PT开口三角三相五柱式电压互感器的工作原理
PT开口三角三相五柱式电压互感器的工作原理PT开口三角三相五柱式电压互感器是一种常用的电力系统测量仪表，用于测量高压电网中的电压值。
它具有结构简单、运行可靠、测量准确等特点。
下面将从工作原理、结构和特点等方面详细介绍PT开口三角三相五柱式电压互感器。
一、工作原理PT开口三角三相五柱式电压互感器的工作原理基于电磁感应。
当高压电网中的电压通过互感器的高压线圈时，产生的磁场将穿过低压线圈，从而在低压线圈上感应出电压，通过测量这个感应电压，可以准确地确定高压电网中的电压值。
具体来说，PT开口三角三相五柱式电压互感器由三相高压绕组、三相低压绕组和PT接头构成。
高压电网中的电压通过高压绕组的线圈产生磁场，磁场再通过低压绕组的线圈，感应出低压绕组上的电压。
为了保证测量的准确性，PT接头必须保证高压线圈与低压线圈之间的电性能良好，以避免电阻、电感等因素的影响。
二、结构PT开口三角三相五柱式电压互感器的主要结构包括高压绕组、低压绕组和PT接头背板。
高压绕组由高压绕组接线柱、PT接头、绝缘柱、支撑环等组成，用于接收高压电网中的电压；低压绕组由低压绕组接线柱和支撑环等组成，用于感应出测量信号；PT接头背板上固定有五个PT接头，用于连接高压绕组和低压绕组。
三、特点1.结构简单：PT开口三角三相五柱式电压互感器的结构相对简单，由于三角形结构的设计，使得电压互感器体积小，便于安装和维护。
2.运行可靠：PT开口三角三相五柱式电压互感器采用了优质的绝缘材料和合理的绝缘结构，能够有效地隔离高压和低压绕组，保证了互感器的运行安全和可靠性。
3.测量准确：PT开口三角三相五柱式电压互感器的高压绕组和低压绕组之间的连接采用PT接头，能够保证高压电压稳定地传递给低压绕组，实现精确的电压测量。
4.适用范围广：PT开口三角三相五柱式电压互感器适用于多种电力系统，可以测量不同电压等级的电网中的电压值。
5.维护方便：PT开口三角三相五柱式电压互感器可以通过拆卸PT接头进行维护和检修，而不需要破坏互感器的整体结构。
PT开口三角电压概念
PT的开口三角电压1.开口三角形是指中性点不接地系统中电压互感器三相的三个二次绕组的接法，三相二次绕组按三角形接线连接，但最后有一点不连上，即构成开口三角。
简单说明下：就是对电压互感器三相的三个二次绕组“da-dn”、“db-dn”、“dc-dn”，开口三角就是“da-dn”的dn与“db-dn”的db相连，“db-dn”中的dn与“dc-dn”的dc相连，从“da-dn”的da与“dc-dn”dn引出电压；这个没有完全闭合的三角形就是开口三角形，从这开口三角形引出的电压U△，就是开口三角电压。
正常情况下，开口三角上没有电压，当发生系统单相接地时，电压互感器一次绕组就会有一相上无电压，造成对应的二次绕组上也无电压，则开口三角上就会出现电压。
通过检测开口三角上的电压，就可以知道高压系统是否有接地现象，这在系统上被称为“接地监察”2.开口三角接线的检查(1)不能以检查3U。
回路是否有不平衡电压的方法来确认3U。
回路良好。
(2)不能单独依靠“六角图”测试方法确证3U。
构成的方向保护的极性关系正确。
(3)可以包括电流及电压互感器及其二次回路联接与方向元件等综合组成的整体进行试验，以确证整组方向保护的极性正确。
(4)对于正常时采用自产3U。
，而PT断线时采用外接3U。
的保护装置一定要验证整组方向保护的极性正确。
(5)最根本的办法，是查清电压及电流互感器极性，所有由互感器端子到继电保护盘的联线和盘上零序方向继电器的极性，作出综合的正确判断。
3.开口三角电压的作用在三相PT的二次侧接成开口三角形,用以发生接地故障时做继电保护所用。
当系统发生单相接地故障时，电压互感器一次绕组相电压一相为零，另两相升高√3倍，相应的二次绕组、剩余电压绕组的相电压也升高√3倍。
剩余电压绕组的三相绕组中，一相电压为零，另两相电压为√3×100/3伏，且两相电压夹角为60度，所以PT二次侧输出为幅值2√3×U相的两相矢量和，所以开口三角的输出为100伏。
开口三角问题
一PT的开口三角开口外有电压时，表示系统有接地或断相，当系统发生谐振时，也有电压。
老式继电器保护，开口已经接上了；现用微机保护时，输入由自己决定。
1、电压互感器，通常有两组二次绕组，一组Y接法，另一组Δ开一端口，这就是PT的开口三角。
3、原理也不复杂：一次为Y型接法，二次的A相两头（a-x），B相（b-y），C相（c -z），x与b相连，y与c相连，引出a和z，这样就成了开口Δ，在正常50HZ工频运行中，a---z之间是滑电压的，但高次谐波会在a---z之间感应出来，在a---z之间接电阻性负载，叫做二次消谐。
一次Y型的中性点直接接地，因为系统是不直接接地的，PT一次的阻抗比较大（不影响系统的接地方式）。
当系统的某一相接地时，PT一次的一相电压为0，开口上的电压Uaz=100V从向量图可看出，这个开口Δ是个等边三角形，每边100V，互差60度，若有一相没电压时，开口上就有100V电压。
就这么简单。
在系统上是用它作接地监视的（只发信，不跳闸，跳闸是由配出线路的零序给配出断路器发跳闸信号的）。
2、我们总是用两只JDZ-10,10/0.1kv型的互感器，一次侧A相接在第一只a桩头，B相接在第一只的X桩头和第二只的A桩头的连接排上，C相接在第二只的X桩头上。
二次侧也相同，但B相需接地。
这样接法构成了二次各相之间均有100V，以供高压柜二次的合闸，计量，信号及保护的电源用，同行们总把这种接法叫做开口三角型，怎么来理解它。
PT的开口三角：高压开关柜中电压互感器（PT）有个开口Δ，通常在开口上接一只电压继电器，系统正常时，PT二次的三相之和等于零，电压继电器不会动作，当系统有一相或二相接地时，开口上就有100V电压，继电器就动作。
这个接在开口三角上的继电器就是监视系统有否接地的继电器。
这种方式有时候也会出现一个弊端，就是当送空母线的时候，会产生谐振，系统会误报单相接地，按照我以往的经验就是在开口三角上接一个100W的灯泡来消除谐振，这样就比较迅速解决问题。
PT断线——精选推荐
PT断线PT断线PT断线！6KV母线PT，⼀次保险熔断和⼆次保险熔断，现象上有什么区别？主要是在⼆次侧开⼝三⾓形电压上的区别。
简⽽⾔之，⼀次保险断⼀相，开⼝三⾓形电压约有100/3（V），可能发出“接地信号”，⼆次保险断⼀相，开⼝三⾓形⽆电压或很⼩。
１、⾼压侧两相熔断：开⼝三⾓处电压为１／３全电压，熔断相电压及熔断相之间电压为零，熔断相与健全相间电压为正常的相电压值，健全相相电压为正常值。
２、⾼压侧⼀相熔断：开⼝三⾓处电压为１／３全电压，熔断相相电压为零，它与健全相之间线电压为正常相电压值，健全相相电压及健全相之间线电压为正常值。
３、低压侧⼀相熔断：开⼝三⾓处电压为零，健全相相电压与正常相电压接近。
健全相相间线电压为正常线电压值。
４、低压侧两相熔断：健全相电压为正常相电压值，其余电压不稳定（随⼆次负载⽽变化）。
⼀次保险熔断：发“6KV电压回路断线”和“6KV单相接地”光⼦牌，⽤绝缘监察装置判断有⼀相电压降低或降为零。
⼆次保险：1）、直流保险熔断，发“6KV低电压回路断线”2）、交流保险熔断，发“6KV电压回路断线”为啥⼀相⾼压侧保险熔断，对应低压侧相电压说接近零⽽不说为零呢PT⼆次负载间分压造成的测量有电压。
但我觉得是互感的影响是B，C两相的磁通引起的我经历过⼏回, 如果⾼压保险熔断或者单相线路断线不接地,熔断相或者断线相电压降低很多,但不为零;发接地信号,其它两相电压不变如果低压保险熔断,熔断相电压降低很多,但不为零;其它两相电压不变,⽆接地信号⼀次保险熔断：发“6KV电压回路断线”和“6KV单相接地”光⼦牌，⽤绝缘监察装置判断有⼀相电压降低或降为零。
⼆次保险：1）、直流保险熔断，发“6KV低电压回路断线”2）、交流保险熔断，发“6KV电压回路断线”PT的低压侧线圈和开⼝三⾓线圈是两个线圈，开⼝三⾓⼀般不装设熔断器。
所以⾼压侧熔丝熔断影响两个线圈。
低压侧熔丝熔断只影响⼀个线圈。
所以在现象上不⼀样。
