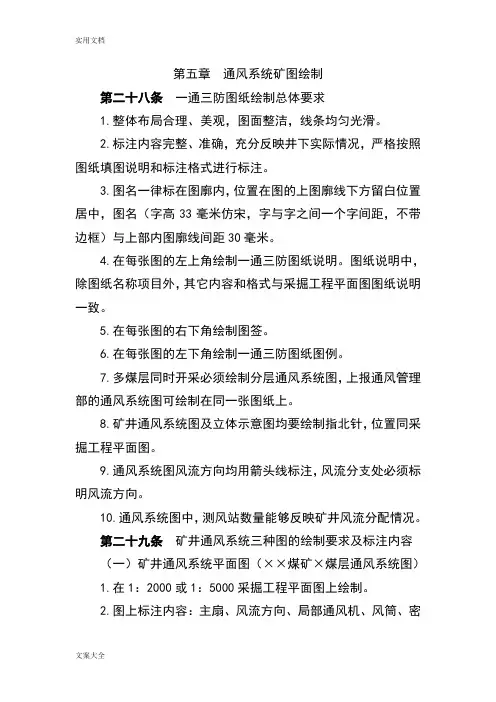

第五章通风系统矿图绘制

第二十八条一通三防图纸绘制总体要求

1.整体布局合理、美观，图面整洁，线条均匀光滑。

2.标注内容完整、准确，充分反映井下实际情况，严格按照图纸填图说明和标注格式进行标注。

3.图名一律标在图廓内，位置在图的上图廓线下方留白位置居中，图名（字高33毫米仿宋，字与字之间一个字间距，不带边框）与上部内图廓线间距30毫米。

4.在每张图的左上角绘制一通三防图纸说明。图纸说明中，除图纸名称项目外，其它内容和格式与采掘工程平面图图纸说明一致。

5.在每张图的右下角绘制图签。

6.在每张图的左下角绘制一通三防图纸图例。

7.多煤层同时开采必须绘制分层通风系统图，上报通风管理部的通风系统图可绘制在同一张图纸上。

8.矿井通风系统图及立体示意图均要绘制指北针，位置同采掘工程平面图。

9.通风系统图风流方向均用箭头线标注，风流分支处必须标明风流方向。

10.通风系统图中，测风站数量能够反映矿井风流分配情况。

第二十九条矿井通风系统三种图的绘制要求及标注内容

（一）矿井通风系统平面图（××煤矿×煤层通风系统图）

1.在1：2000或1：5000采掘工程平面图上绘制。

2.图上标注内容：主扇、风流方向、局部通风机、风筒、密

闭、风门、正反向风门、防火门、调节、风桥、测风站、防爆门、节点编号、采空区、火区、巷道名称及采掘工作面编号等。

3.主扇应标注的内容：主扇型号、电机型号、排风量、井下总回风量、主扇转速、叶片角度（或前导器角度）、电机额定功率、电机实际功率、主扇负压（即装置静压）、等级孔等。

4.局部通风机应标注的内容：局部通风机安装地点、型号、风筒直径、全负压风量、局部通风机实际吸风量、风筒供风距离。

5.测风（站）点标注的内容：地点、断面积、风速、风量、气温、瓦斯浓度、二氧化碳浓度。

（二）矿井通风立体示意图（××煤矿通风立体示意图）

1.图幅不小于零号图纸。

2.所有井巷用双线(或一粗一细)绘制。

3.坐标系选择：沿煤层走向的巷道与X轴平行，与走向垂直的巷道与Y轴平行，立井与Z轴平行，X轴垂直Z轴，X轴与Y轴成45～60度。为了充分体现层次关系，Z坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。

4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。

5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用0.6毫米实线绘制。

6.图上标注内容：和通风系统平面图一致。

7.图名、图签、图例、标注内容的标注方法和矿井通风系统

（三）矿井通风网络图（××煤矿通风网络图）

1.采用一号图纸单线条（粗细1.25磅，0.44毫米）绘制。

2.凡构成独立通风系统的所有用风点均要在图上显示。

3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。

4.要尽量减少风路的交叉。交汇点用节点编号（直径6毫米仿宋）；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。

5.网络图一般采取上下放置，其进风段下方，用风段在中间，回风段在上方。形状为椭圆形。

6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。

7.图名、图签、图例、标注内容的标注方法和矿井通风系统

与Y轴成45～60度。为了充分体现层次关系，Z坐标轴要选择适当比例。对于井田范围较大、形状不规范的矿井，可根据本矿实际，将坐标系适当旋转。

4.绘图时可不严格按比例，但要反映矿井通风系统的空间立体情况，突出层次。

5.为了更好地反映主要井巷的相对空间位置，进、回风井、暗斜井、溜煤眼、石门、大巷、采区主要巷道用0.6毫米实线绘制。

6.图上标注内容：和通风系统平面图一致。

7.图名、图签、图例、标注内容的标注方法和矿井通风系统

（三）矿井通风网络图（××煤矿通风网络图）

1.采用一号图纸单线条（粗细1.25磅，0.44毫米）绘制。

2.凡构成独立通风系统的所有用风点均要在图上显示。

3.网路的简化：简单的串联或并联分支可用一条等效分支代替，对压降很小的井底车场、采区车场及某些巷道可并为一个节点。

4.要尽量减少风路的交叉。交汇点用节点编号（直径6毫米仿宋）；不交汇的交叉巷道用直径3毫米的半圆形绕线绘制。

5.网络图一般采取上下放置，其进风段下方，用风段在中间，回风段在上方。形状为椭圆形。

6.图上标注内容：主扇、局部通风机、风筒、风流方向、节点编号、风门、调节、主要巷道名称及采掘工作面编号。

7.图名、图签、图例、标注内容的标注方法和矿井通风系统平面图相同。

煤矿通风系统图纸填图说明

3 测 风 站

红色

设施长度10毫米,巷道一侧高度1毫米；巷道

内的，单侧高度为1/3巷宽

4

永久风门

深红色

门扇迎向风流。设施宽

度2.5毫米，高度3毫米

5

临时风门

深红色

门扇迎向风流。设施宽

度2毫米，高度3毫米

6

正反风门

深红色

同上，且正反风门间距

0.5毫米

7

永久密闭

绿色

密闭墙宽度2毫米，与

巷道平齐

8 临时密闭

深红色

设施高度3毫米,宽2

毫米

9

风 桥

红蓝色

箭头宽度和高度均为

10毫米

10 局部通风机

○

F 深红色

直径3毫米,F 为仿宋 11 风 筒

深红色

风筒每节长3毫米，高

1毫米。

12 调节风窗

深红色

门扇迎向风流。设施宽

度2毫米，高度3毫米

图例宽12mm 高6mm 设施宽3mm

图例宽12mm 高6mm 设施宽2mm

图例宽12mm 高6mm 设施宽5mm

图例宽12mm 密闭宽2mm

图例宽12mm 高6mm 设施宽2mm

图例宽12mm 高8mm

图例直径6mm

图例宽12mm

高3mm

图例宽12mm 高6mm 设施宽2mm

图例宽12mm 高6mm

图例宽12mm 单侧1/3巷宽
