调速器的工作原理
交流调速器工作原理
交流调速器工作原理
调速器，又称变速器，是一种能够改变机械传动比的装置，用于实现不同输出速度和扭矩需求的调节。
调速器主要由齿轮、液力耦合器、离合器、轴承、传动齿皮带等部分组成。
调速器的工作原理主要包括以下几个方面：
1. 齿轮传动：调速器中的齿轮组通过不同数量的齿轮进行传动，改变输入与输出轴的转速比。
不同齿轮的组合可以得到不同的传动比，实现输出速度和扭矩的调节。
2. 液力耦合器/液力变矩器：液力耦合器是调速器中的一种重
要元件，它通过液体的动力传递来实现能量的连续传输。
液力耦合器由泵、涡轮和导向叶片等部分组成。
当输入轴转动时，泵叶片将液体（通常是油）推向轴向涡轮，产生涡轮反作用力，使得输出轴开始转动。
液力耦合器能够实现平滑的启动和停止过程，并在传递大扭矩时起到缓冲作用。
3. 离合器：调速器中的离合器用于断开或连接输入轴和输出轴之间的传动。
通过操作离合器，可以实现不同阶段对传动的控制，例如启动、停止以及换挡过程。
4. 传动带：调速器中的传动带通常由橡胶和纤维材料制成，用于连接齿轮和轴承等部件，将动力传递给输出轴。
总的来说，调速器通过齿轮传动、液力耦合器、离合器和传动带等方式实现输入与输出轴的转速比调节，从而满足不同工况
下的输出需求。
调速器的工作原理使得它在各种机械设备中得到广泛应用，例如汽车、船舶、工程机械等。
调速器的工作原理
调速器的工作原理
调速器的工作原理是通过调节发动机的燃油供应量来控制发动机的输出功率。
调速器通常由一个机械装置和一个控制系统组成。
在发动机运行时，机械装置会根据发动机的转速和负载情况，调节油门开度或启动辅助装置来改变燃油供给。
而控制系统则根据各种传感器的反馈信号，实时监测发动机的工作状态，并将信号传递给调速器。
调速器根据控制系统传递的信号，通过改变燃油供给量来调整发动机的转速。
当发动机转速过低时，调速器会增加燃油供给量，使发动机加速。
相反，当发动机转速过高时，调速器会减少燃油供给量，使发动机减速。
调速器的工作原理基于负反馈控制系统的原理，即通过不断调整燃油供给量，使发动机的转速保持在设定的范围内。
这种反馈控制系统的目的是保持发动机的稳定运行，提高发动机的效率，并确保其在各种工况下都能正常工作。
总的来说，调速器通过调节发动机的燃油供给量来控制发动机的输出功率，从而使发动机能够在各种负载和工况下保持稳定运行。
调速器工作原理

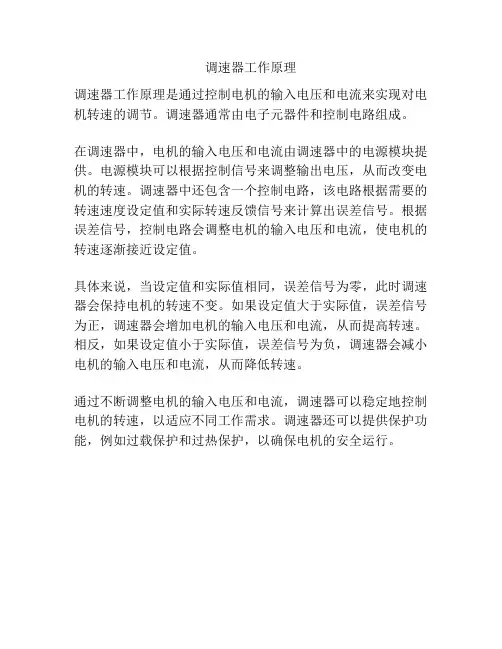

调速器工作原理
调速器工作原理是通过控制电机的输入电压和电流来实现对电机转速的调节。
调速器通常由电子元器件和控制电路组成。
在调速器中，电机的输入电压和电流由调速器中的电源模块提供。
电源模块可以根据控制信号来调整输出电压，从而改变电机的转速。
调速器中还包含一个控制电路，该电路根据需要的转速速度设定值和实际转速反馈信号来计算出误差信号。
根据误差信号，控制电路会调整电机的输入电压和电流，使电机的转速逐渐接近设定值。
具体来说，当设定值和实际值相同，误差信号为零，此时调速器会保持电机的转速不变。
如果设定值大于实际值，误差信号为正，调速器会增加电机的输入电压和电流，从而提高转速。
相反，如果设定值小于实际值，误差信号为负，调速器会减小电机的输入电压和电流，从而降低转速。
通过不断调整电机的输入电压和电流，调速器可以稳定地控制电机的转速，以适应不同工作需求。
调速器还可以提供保护功能，例如过载保护和过热保护，以确保电机的安全运行。
调速电机调速器原理
调速电机调速器原理
调速电机调速器的原理是通过调节电机输入电压或频率来控制转速。
基于电动机的工作原理，转速与输入电压或频率之间存在一定的线性关系。
因此，调速电机调速器的核心原理是根据系统的负载要求，通过调节电机的输入电压或频率，使电机的转速达到预设的目标值。
调速电机调速器通常包括一个传感器和一个控制回路。
传感器用于监测电机的转速，将实际转速信号反馈给控制回路。
控制回路根据设定的转速目标值和实际转速信号之间的差异，计算出相应的电压或频率调节量，并输出给电机的电源控制部分。
具体来说，当实际转速低于设定目标值时，控制回路会增加电机的输入电压或频率；当实际转速高于设定目标值时，控制回路会降低电机的输入电压或频率。
通过这种控制方式，调速器可以实现对电机转速的精确调节。
调速电机调速器的原理基于PID控制算法，即比例-积分-微分
控制。
这种控制算法可以根据实际转速与目标转速之间的差异，调整控制输出量的大小和方向，使电机的转速稳定在设定的目标值上。
总之，调速电机调速器的原理是基于传感器反馈的实际转速信号，通过控制回路计算出相应的电压或频率调节量，实现对电机转速的精确调节。
调速器构造和工作原理
（一）、两速调速器
1、作用： 自动稳定和限制柴油机最低与最高转速，而在所有中间 转速范围内则由驾驶员控制。
2、结构
油量调节拉杆 飞锤 高速弹簧内座 怠速弹簧 调速杠杆 操纵臂 RQ型两极调速器
外弹簧座 凸轮轴 高速弹簧 活动杠杆 滑动轴 冒烟限制器
3、工作原理
断 怠中 全 起 油 速等 负 动
转荷 速
点击图片观看相关视频
（1）稳定怠速：
怠速时，飞锤在凸 轮轴后端轴和高速弹簧 座之间移动，高速弹簧 不起作用。
怠速转速升高，飞 锤外张，油量调节拉杆 后移，减油。
怠速转速降低，飞 锤收拢，油量调节拉杆 前移，加油。
（2）限制超速：
点击图片观看相关视频
二、喷油泵的速度特性：
当油量调节拉杆位置一定时，供油量随转速升高而 增加，随转速下降而减少。
转速↑
节流作用大 渗漏油量少
转速↓
节流作用小 渗漏油量多
始点提前 终点落后
始点落后 终点提前
供油量↑ 供油量↓
影响：转速不稳
高速易飞车 怠速易熄火
三、分类：
1、按功能分有两速调速器、全速调速器、定速调速器和 综合调速器。
停车手柄 调速弹簧 调速齿轮 调速套筒
飞锤 油量调节套筒
VE泵调速器结构
怠速螺钉 高速螺钉
全负荷油量 调节螺钉
导杆 张力杠杆 起动杠杆
柱塞套 分配柱塞
2、工作原理
1.起动 起动开始，飞锤收拢，油门
踏板踩到底，调速杠杆抵高速 螺钉，调速弹簧拉伸，起动弹 簧使起动杠杆上端和调速套筒 左移到极限位置，并在张力杠 杆凸起销和起动杠杆之间出现 间隙A，油量调节套筒左移至 最大供油量位置。
调速器的工作原理

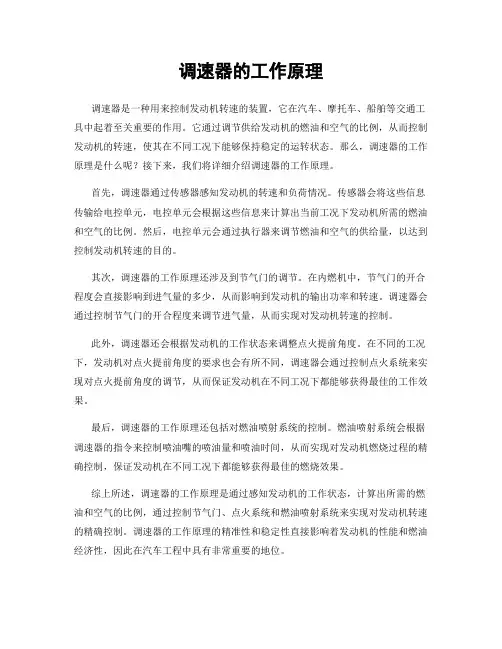

调速器的工作原理
调速器是一种用来控制发动机转速的装置，它在汽车、摩托车、船舶等交通工具中起着至关重要的作用。
它通过调节供给发动机的燃油和空气的比例，从而控制发动机的转速，使其在不同工况下能够保持稳定的运转状态。
那么，调速器的工作原理是什么呢？接下来，我们将详细介绍调速器的工作原理。
首先，调速器通过传感器感知发动机的转速和负荷情况。
传感器会将这些信息传输给电控单元，电控单元会根据这些信息来计算出当前工况下发动机所需的燃油和空气的比例。
然后，电控单元会通过执行器来调节燃油和空气的供给量，以达到控制发动机转速的目的。
其次，调速器的工作原理还涉及到节气门的调节。
在内燃机中，节气门的开合程度会直接影响到进气量的多少，从而影响到发动机的输出功率和转速。
调速器会通过控制节气门的开合程度来调节进气量，从而实现对发动机转速的控制。
此外，调速器还会根据发动机的工作状态来调整点火提前角度。
在不同的工况下，发动机对点火提前角度的要求也会有所不同，调速器会通过控制点火系统来实现对点火提前角度的调节，从而保证发动机在不同工况下都能够获得最佳的工作效果。
最后，调速器的工作原理还包括对燃油喷射系统的控制。
燃油喷射系统会根据调速器的指令来控制喷油嘴的喷油量和喷油时间，从而实现对发动机燃烧过程的精确控制，保证发动机在不同工况下都能够获得最佳的燃烧效果。
综上所述，调速器的工作原理是通过感知发动机的工作状态，计算出所需的燃油和空气的比例，通过控制节气门、点火系统和燃油喷射系统来实现对发动机转速的精确控制。
调速器的工作原理的精准性和稳定性直接影响着发动机的性能和燃油经济性，因此在汽车工程中具有非常重要的地位。
电机调速器的工作原理
电机调速器的工作原理
电机调速器的工作原理是通过对电机的电源进行调节，改变电机的供电频率或电压，从而改变电机的转速。
具体来说，电机调速器一般包括电源部分、控制信号部分和功率控制部分。
1. 电源部分：负责为电机提供稳定的电源，常见的有直流电源和交流电源。
交流电源通过整流和滤波，将交流电转换为直流电，再通过逆变器将直流电转换为交流电供给电机。
2. 控制信号部分：接收外部的调速信号，在电机调速器内部进行处理，产生控制电压或控制频率。
常见的控制信号有模拟信号（电压或电流）和数字信号（脉冲信号）等。
3. 功率控制部分：根据控制信号，对输入电源进行调节，改变电机的供电频率或电压，从而控制电机的转速。
具体方式有调制方式和变频方式两种。
- 调制方式：通过改变电源电压的调制方式，调节电机的转速。
常见的调制方式有：
- 脉宽调制（PWM）：通过改变占空比（高电平时间与周期
时间的比例）来调节电源电压的大小，从而改变电机的转速。
- 调幅调频（AM/FM）：通过改变电源电压的振幅或频率，
来调节电机的转速。
- 变频方式：通过改变电源电压的频率，来调节电机的转速。
常见的变频方式有：
- 斯托卢尔法（Stolzle法）：通过对输入电源进行短时间的
高频脉冲控制，间接实现电机的转速调节。
- 逆变器：通过将直流电转换为交流电，并通过控制交流电的频率和振幅，来调节电机的转速。
总的来说，电机调速器通过调节电机的供电频率或电压，控制电机的转速。
不同的调速方式和调速器的结构和控制算法可能有所不同，但其基本原理是通过改变电机的供电条件，来实现对电机转速的调节。
电机调速器的工作原理
电机调速器的工作原理
电机调速器是一种用于控制电动机转速的设备，其工作原理可以简单描述如下：
1. 传感器采集：电机调速器通过安装在电机上的传感器，如转速传感器或位置传感器，实时采集电机的工作状态数据。
2. 反馈信号与设定值比较：调速器将传感器采集到的电机状态数据与事先设定好的目标值进行比较，确定电机转速的偏差。
3. 控制信号生成：根据偏差的大小和方向，电机调速器产生相应的控制信号，用于调节电机的输入电压或频率。
4. 电机驱动：调速器的控制信号通过电源或变频器等设备送达电机，调节其输入电压或频率，从而影响电机的转速。
5. 反馈控制：电机调速器实时监测电机转速，并通过反馈信号与设定值进行比较，进行闭环控制，保持电机转速在设定范围内稳定运行。
此外，根据具体的电机调速器类型和控制方式的不同，其工作原理可能会有细微的差异。
比如，有些调速器采用PWM（脉
宽调制）控制方式，通过改变电平信号的脉宽来调节电机转速；而其他调速器则可能采用变频器，通过改变输入电压频率来实现调速等。
调速器的工作原理
调速器的工作原理调速器是一种用来控制发动机转速的装置，它在机械设备和车辆中起着至关重要的作用。
调速器的工作原理是通过控制燃油供应或者改变传动比来调整发动机的转速，从而实现对设备或车辆运行速度的调节。
下面我们将详细介绍调速器的工作原理。
首先，调速器通过控制燃油供应来调整发动机转速。
在内燃机中，燃油的供应量直接影响着发动机的转速。
调速器通过控制燃油喷射系统，调整燃油的供应量，从而改变发动机的转速。
当需要增加转速时，调速器会增加燃油的供应量，使发动机转速加快；当需要降低转速时，调速器会减少燃油的供应量，使发动机转速减慢。
这种方式是调速器最常见的工作原理之一。
其次，调速器还可以通过改变传动比来调整发动机转速。
在一些机械设备和车辆中，调速器通过改变传动装置的传动比来调整发动机的转速。
传动比的改变会影响发动机输出轴的转速，从而实现对设备或车辆运行速度的调节。
例如，在变速箱中，调速器通过改变齿轮的组合方式来改变传动比，进而实现对发动机转速的调节。
除了以上两种工作原理，调速器还可以通过其他方式来实现对发动机转速的调节。
例如，在柴油机中，调速器通过控制空气的供应量来调整发动机的转速；在电动机中，调速器通过改变电压或频率来调整电动机的转速。
不同类型的发动机和设备可能采用不同的调速器工作原理，但它们的基本目的都是为了实现对发动机转速的精确控制。
总的来说，调速器的工作原理是通过控制燃油供应或者改变传动比来调整发动机的转速，从而实现对设备或车辆运行速度的调节。
调速器在各种机械设备和车辆中都有着广泛的应用，它的性能和稳定性直接影响着设备或车辆的运行质量。
因此，对调速器的工作原理有深入的了解，对于设备维护和故障排除都具有重要意义。
希望通过本文的介绍，读者能够更加深入地了解调速器的工作原理，为实际应用提供参考和帮助。
调速器作为机械设备和车辆中的重要部件，其工作原理的掌握对于相关行业的从业人员来说是至关重要的，也是提高设备运行效率和安全性的关键之一。
调速器的功能及工作原理
一、调速器功用及分类调速器是一种自动调节装置,它根据柴油机负荷的变化,自动增减喷油泵的供油量,使柴油机能够以稳定的转速运行;在柴油机上装设调速器是由柴油机的工作特性决定的;汽车柴油机的负荷经常变化,当负荷突然减小时,若不及时减少喷油泵的供油量,则柴油机的转速将迅速增高,甚至超出柴油机设计所允许的最高转速,这种现象称“超速”或“飞车”;相反,当负荷骤然增大时,若不及时增加喷油泵的供油量,则柴油机的转速将急速下降直至熄火;柴油机超速或怠速不稳,往往出自于偶然的原因,汽车驾驶员难于作出响应;这时,惟有借助调速器,及时调节喷油泵的供油量,才能保持柴油机稳定运行;汽车柴油机调速器按其工作原理的不同,可分为机械式、气动式、液压式、机械气动复合式、机械液压复合式和电子式等多种形式;但目前应用最广的当属机械式调速器,其结构简单,工作可靠,性能良好;按调速器起作用的转速范围不同,又可分为两极式调速器和全程式调速器;中、小型汽车柴油机多数采用两极式调速器,以起到防止超速和稳定怠速的作用;在重型汽车上则多采用全程式调速器,这种调速器除具有两极式调速器的功能外,还能对柴油机工作转速范围内的任何转速起调节作用,使柴油机在各种转速下都能稳定运转;二、两极式调速器两极式调速器只在柴油机的最高转速和怠速起自动调节作用,而在最高转速和怠速之间的其他任何转速,调速器不起调节作用;一RQ型调速器结构通常调速器由感应元件、传动元件和附加装置三部分构成;感应元件用来感知柴油机转速的变化,并发出相应的信号;传动元件则根据此信号进行供油量的调节;二RQ型调速器基本工作原理1起动将调速手柄从停车挡块移至最高速挡块上;在此过程中,调速手柄带动摇杆,摇杆带动滑块,使调速杠杆以其下端的铰接点为支点向右摆动,并推动喷油泵供油量调节齿杆克服供油量限制弹性挡块的阻力,向右移到起动油量的位置;起动油量多于全负荷油量,旨在加浓混合气,以利柴油机低温起动;2怠速柴油机起动之后,将调速手柄置于怠速位置;这时调速手柄通过摇杆、滑块使调速杠杆仍以其下端的铰接点支点向左摆动,并拉动供油量调节齿杆7左移至怠速油量的位置;怠速时柴油机转速很低,飞锤的离心力较小,只能与怠速弹簧力相平衡,飞锤处于内弹簧座与安装飞锤的轴套之间的某一位置;若此时柴油机由于某种原因转速降低,则飞锤离心力减小,在怠速弹簧的作用下,飞锤移向回转中心,同时带动角形杠杆和调速套筒,使调速杠杆下端的铰接点以滑块为支点向左移动,调速杠杆则推动供油量调节齿杆向右移,增加供油量,使转速回升;反之,当转速增高时,飞锤的离心力增大,飞锤便压缩怠速弹簧远离回转中心,同样通过角形杠杆和高速套筒使调速杠杆下端的铰接点以滑块为支点向右移动,而供油量调节齿杆则向左移动,减小供油量,使转速降低;可见,调速器可以保持怠速转速稳定;3中速将调速手柄从怠速位置移至中速位置,供油量调节齿杆处于部分负荷供油位置,柴油机转速较高,飞锤进一步外移直到飞锤底部与内弹簧座接触为止;柴油机在中等转速范围内工作时,飞锤的离心力不足以克服怠速弹簧和高速弹簧的共同作用力,飞锤始终紧靠在内弹簧座上而不能移动,即调速器在中等转速范围内不起调节供油量的作用;但此时驾驶员可根据汽车行驶的需要改变调速手柄的位置,使调速杠杆以其下端的铰接点为支点转动,并拉动供油量调节齿杆增加或减少供油量;4最高转速将调速手柄置于最高速挡块上,供油量调节齿杆相应地移至全负荷供油位置,柴油机转速由中速升高到最高速;此时,飞锤的离心力相应增大,并克服全部调速弹簧的作用力,使飞锤连同内弹簧座一起向外移到一个新的位置;在此位置,飞锤离心力与弹簧作用力达到新的平衡;若柴油机转速超过规定的最高转速,则飞锤的离心力便超过调速弹簧的作用力,使供油量调节齿杆向减油方向移动,从而防止了柴油机超速;5停车将调速手柄置于停车挡块上,调速杠杆以其下端的铰接点为支点向左摆动,并带动供油量调节齿杆向左移到停油位置,柴油机停车,调速器飞锤在调速弹簧的作用下抵靠在安装飞锤的轴套上;三附加装置1.怠速稳定弹簧在RQ型调速器盖上装有怠速稳定弹簧,其安装位置刚好与供油量调节齿杆相对,它对调节齿杆的移动起限位和缓冲作用;有了怠速稳定弹簧,怠速更加稳定;2.转矩平稳装置转矩平稳装置安装在滑动销内,其作用是缓冲高速时喷油泵供油量调节齿杆的振动,借以消除柴油机转矩的波动;当把调速手柄移向高速并与最高速挡块接触时,转矩平稳装置中的弹簧3首先被压缩,同时供油量调节齿杆移至全负荷供油位置;若此时柴油机转速升高,当飞锤的离心力超过调速弹簧的作用力时,飞锤开始向外移动,但调节齿杆并不立即向减油方向移动,而是在转矩平稳装置中的弹簧伸长复原后,调节齿杆才开始移动,从而减缓了调节齿杆的频繁移动或振动,使柴油机输出的转矩趋于平稳;3.转矩校正装置转矩校正装置的功用是校正喷油泵供油量随转速的变化特性,也就是校正柴油机转矩随转速变化的特性,以使喷油泵的供油量与吸入气缸的空气量相匹配;转矩校正有正校正与负校正两种;供油量随转速下降而增加的校正为正校正；相反,供油量随转速下降而减少的为负校正;前者用于高速范围,后者用于低速范围;全程式调速器机械离心式全程调速器的结构形式很多,有与柱塞式喷油泵配套的,也有装在分配式喷油泵体内的,但其工作原理却基本相同;下面仅以VE型分配泵的调速器为例,说明机械离心式全程调速器的基本结构及工作原理;一VE型分配泵调速器结构二VE型分配泵调速器工作原理全程式调速器的基本调速原理是,由于调速器传动轴旋转所产生的飞锤离心力与调速弹簧力相互作用,如果两者不平衡,调速套筒便会移动;调速套筒的移动通过调速器的杠杆系统使供油量调节套筒的位置发生变化,从而增减供油量,以适应柴油机运行工况变化的需要;1.起动起动前,将调速手柄推靠在最高速限止螺钉上;这时调速弹簧被拉伸,弹簧的张力拉动张力杠杆绕销轴N向左摆动,并通过板形起动弹簧使起动杠杆压向调速套筒,从而使静止的飞锤处于完全闭合的状态;与此同时,起动杠杆下端的球头销将供油量调节套筒向右拨到起动加浓供油位置C,供油量最大;起动后,飞锤的离心力克服作用在起动杠杆上的起动弹簧的弹力,使起动杠杆绕销轴N向右摆动,直到抵靠在张力杠杆的挡销上;此时,起动杠杆下端的球头销向左拨动供油量调节套筒,供油量自动减少;2.怠速柴油机起动后,将调速手柄移至怠速调节螺钉上;在这个位置,调速弹簧的张力几乎为零,即使调速器传动轴的转速很低,飞锤也会向外张开,推动调速套筒,使起动杠杆和张力杠杆绕销轴N 向右摆动,并使怠速弹簧受到压缩;这时,飞锤离心力对调速套筒的作用力与怠速弹簧及起动弹簧对调速套筒的作用力平衡,供油量调节套筒处于怠速供油位置D,柴油机在怠速下运转;若由于某种原因使柴油机转速升高,则飞锤离心力增大,上述的平衡被打破,飞锤推动调速套筒、起动杠杆和张力杠杆进一步压缩怠速弹簧而向右摆动,供油量调节套筒则向左移,供油量减少,转速回落复原;若柴油机转速降低,飞锤离心力减小,怠速弹簧推动张力杠杆和起动杠杆向左摆动,供油量调节套筒则向右移,增加供油量,使转速回升;3.中速和最高速欲使柴油机在高于怠速而又低于最高转速的任何中间转速工作时,则需将调速手柄置于怠速调节螺钉与最高速限止螺钉之间某一位置;这时,调速弹簧被拉伸,同时拉动张力杠杆和起动杠杆绕销轴N向左摆动,而起动杠杆下端的球头销则向右拨动供油量调节套筒,使供油量增加,柴油机由怠速转入中速状态;由于转速升高,飞锤离心力增大;当其向右作用于调速套筒上的推力与调速弹簧向左作用于张力杠杆和起动杠杆上的拉力平衡时,供油量调节套筒便稳定在某一中等供油量位置,柴油机也就在某一中间转速稳定运转;当把调速手柄置于最高速限止螺钉上时,调速弹簧的张力达到最大,供油量调节套筒也相应地移至最大供油量位置,柴油机将在最高转速或标定转速下工作;4.最大供油量的调节若拧入最大供油量调节螺钉,则导杆绕销轴M逆时针方向转动,销轴N也随之转动,并带动球头销向右拨动供油量调节套筒,这时最大供油量增加;反之,旋出最大供油量调节螺钉,则最大供油量减少;改变最大供油量,可以改变柴油机的最大输出及最高转速或标定转速;三附加装置1.增压补偿器在增压柴油机上装用的分配式喷油泵附有增压补偿器,其作用是根据增压压力的大小,自动增减供油量,以提高柴油机的有效功率和燃油经济性,并可减少有害气体的排放;在补偿器盖和补偿器体之间装有膜片,膜片把补偿器分成上、下两个腔;上腔与进气管相通,其中的压力即为增压压力;下腔经通气孔与大气相通,膜片下面装有弹簧;补偿器阀杆与膜片相连,并与膜片一起运动;阀杆的中下部加工成上细下粗的锥体,补偿杠杆的上端与锥体相靠;在阀杆上还钻有纵向长孔和横向孔,以保证阀杆在补偿器体内移动时不受气体阻力的作用;补偿杠杆可绕销轴转动,其下端靠在张力杠杆上;当进气管中的增压压力增大时,膜片带动阀杆向下运动,与阀杆锥体相接触的补偿杠杆绕销轴顺时针方向转动,张力杠杆在调速弹簧的作用下绕销轴N逆时针方向转动,从而使起动杠杆下端的球头销向右拨动供油量调节套筒,供油量增加；反之亦然;2.转矩校正装置根据需要可在VE型分配泵上装备正转矩校正或负转矩校正装置;正转矩校正可以改善柴油机高速范围内的转矩特性;当柴油机转速升高到校正转速时,随着转速继续升高,作用在起动杠杆上的飞锤离心力的轴向分力 F 对销轴 N 的力矩,逐渐超过校正弹簧的预紧力对校正杠杆的支点即挡销5的力矩,这时起动杠杆及销轴 S 开始绕销轴 N 向右摆动;与此同时,校正杠杆绕挡销顺时针方向转动,其下端通过校正销将校正弹簧压缩,直至校正销的大端靠在起动杠杆上为止,校正过程结束；负转矩校正可以防止柴油机低速时冒黑烟;在负转矩校正装置中,调速套筒的轴向分力 F 直接作用在转矩校正杠杆上,使校正杠杆靠在张力杠杆的挡销上,转矩校正销靠在张力杠杆的停驻点上;当柴油机转速升高时,调速套筒的轴向分力 F 增大;若轴向分力 F 对挡销的力矩大于校正弹簧的弹簧力对挡销的力矩,则使校正杠杆以挡销为支点逆时针方向转动,并通过销轴 S 带动起动杠杆绕销轴 N 向左摆动,球头销则向右拨动供油量调节套筒,增加供油量,从而实现柴油机在低速范围内随转速增加而自动增加供油量的负转矩校正;当校正杠杆靠在校正销大端上时,校正结束;3.负荷传感供油提前装置负荷传感供油提前装置的功用是根据柴油机负荷的变化自动改变供油提前角;当柴油机转速一定时,若负荷减小,则喷油泵体内腔的燃油通过调速套筒上的量孔,经调速器轴的中心油道泄入二级滑片式输油泵的进油口,使喷油泵体内腔的油压降低,液压式喷油提前器内的活塞向右移动,供油提前角减小;反之,若柴油机负荷增加,调速套筒上的量孔被关闭,喷油泵体内腔的油压升高,喷油提前器内的活塞向左移动,供油提前角增大;负荷传感供油提前装置在全负荷的25%～70%范围内起作用;4.大气压力补偿器大气压力补偿器的功用是随着大气压力的降低或海拔高度的增加自动减少供油量,以防止柴油机排气冒黑烟;大气压力降低或汽车在高原行驶时,大气压力感知盒向外膨胀,使推杆向下移动;因为推杆下端与连接销接触的一段是上大下小的锥体,所以当推杆下移时,连接销向左移动,并推动控制臂绕销轴 S 逆时针方向转动;控制臂下端则推动张力杠杆和起动杠杆绕销轴N向右摆动,起动杠杆下端的球头销向左拨动油量调节套筒,减少供油量;。
发动机的结构原理之15典型全速调速器结构与工作原理
发动机的结构原理之15典型全速调速器结构与工作原理全速调速器是内燃发动机中用来调节发动机转速的重要设备。
它主要由一组行星齿轮机构、离合器和刀闸组成。
下面将详细介绍典型全速调速器的结构与工作原理。
一、全速调速器的结构典型的全速调速器由以下几个部分组成：1.行星齿轮机构：全速调速器中最重要的部件之一、它由一个太阳轮、一个对数轮、多个行星轮和一个固定轮组成。
太阳轮与发动机的飞轮相连，对数轮与输出轴相连，行星轮则与太阳轮和对数轮之间通过行星轮架相连。
2.离合器：用于控制行星轮的连接和断开。
离合器可以使行星轮和太阳轮之间的连接在需要时断开，从而改变行星齿轮机构的速比。
3.刀闸：用于控制切换行星轮架和对数轮之间的连接。
通过刀闸的开闭，可以改变行星齿轮机构的速比。
二、全速调速器的工作原理全速调速器的工作原理主要分为三个阶段：低速阶段、高速阶段和全速阶段。
1.低速阶段：在发动机的低速工况下，全速调速器处于闭合状态。
这时行星齿轮机构的速比为最小，输出轴的转速等于发动机的转速。
刀闸处于开启状态，并与行星轮架连接，使其形成一个整体，太阳轮和对数轮通过离合器连接。
发动机通过全速调速器将动力传递给输出轴。
2. 高速阶段：当发动机的转速逐渐增加时，为了保证输出轴的转速不过高，离合器逐渐打开，断开太阳轮和对数轮之间的连接。
行星轮被fix 住，只能绕自己的轴旋转。
全速调速器的行星齿轮机构速比逐渐增大，输出轴的转速相对稳定。
3.全速阶段：当发动机达到最高转速时，刀闸闭合，切换行星齿轮的连接。
行星齿轮机构速比最大，输出轴的转速达到最佳，保证发动机正常运转。
总结：全速调速器是内燃发动机中用来调节转速的重要设备。
它通过调节行星齿轮机构的速比来实现转速调节。
在低速工况下，离合器连接行星轮和太阳轮，输出轴与发动机转速一致；在高速工况下，离合器断开太阳轮和对数轮的连接，行星轮 fix 住，输出轴的转速适当下降；在最高转速下，刀闸使行星齿轮机构速比最大，保证发动机正常运转。
发电机调速器工作原理
发电机调速器工作原理
发电机调速器的工作原理是根据负荷的需求来调整发电机的输出电压和频率，以保持稳定的电能输出。
当负荷增加时，调速器会感知到电压下降和频率减小的情况。
为了使发电机维持稳定的输出，调速器会调整发电机的输出功率。
具体的工作原理如下：
1. 感知器：调速器内部配备了感知器，用于监测发电机的输出电压和频率。
当感知器检测到电压和频率降低时，它会发出信号给调节器。
2. 控制器：调节器接收到感知器发出的信号后，会对发电机的功率输出进行调整。
控制器根据输入的信号，计算出需要调整的功率，并向执行器发出控制信号。
3. 执行器：执行器根据控制器的信号，对发电机进行调整。
它可能会改变发电机的燃油供给、气门开闭时间或转子磁场来调整发电机的输出功率。
4. 反馈：一旦执行器调整了发电机的输出功率，感知器会再次监测发电机的输出电压和频率，并将结果反馈给调节器。
调节器会根据反馈信号判断是否需要进一步调整，并对控制器进行反馈修正。
通过这样的循环反馈过程，调速器能够不断调整发电机的输出功率，使其跟随负载的变化，并保持稳定的电能输出。
直流电机调速器的工作原理
直流电机调速器的工作原理
dc电机调速器的工作原理
（一）电路原理
1. 电路结构：直流电机调速器的电路结构一般由内部直流电源、变流器和可调阻器组成。
2. 工作原理：直流电机调速器电路通过将外部直流电源电压变换成交流电压，然后再变换成有功率控制回路相应大小的直流电压。
而可调阻器就充当了调节电压大小的调节器，调节直流电机的转速来实现电机调速的功能。
（二）控制原理
1. 手动控制：手动控制直流电机调速器，可以根据调节阻器的不同电流大小，控制直流电机的速度。
2. 自动控制：根据节能需要，自动控制系统可以自动调节直流电机调速器的控制电压，并能够根据当前电机负载情况，自动调节控制电压大小。
（三）工作原理
1. 控制系统：直流电机调速器的控制系统由控制电路、变频器和控制信号器构成，其中变频器根据控制电路的控制信号，调节电压的大小和直流电机的频率。
2. 机械系统：机械系统由排风机、风扇叶片、转子和电机部件构成，当变频器调节电压的大小和电机的频率的时候，排风机的叶片会根据电机的频率和电压的大小作出不同的转角，从而改变速度调节电机的转速，从而实现调节直流电机转速的功能。
直流电机调速器工作原理
直流电机调速器工作原理
直流电机调速器是一种用于控制直流电机转速的装置。
它的工作原理基于调节电机供电电压或者电流来控制电机的转速。
以下是直流电机调速器的工作原理。
1. 转速反馈：调速器通过电机的转速反馈信号来掌握电机的实际转速。
常用的转速反馈方式包括：霍尔元件、编码器和转子反电动势等。
这些反馈信号将与期望转速信号进行比较，用来确定电机是否需要调整转速。
2. 控制信号生成：根据转速反馈信号与期望转速信号的比较结果，调速器产生一个控制信号。
控制信号的特性根据不同的调速应用来确定，可以是电压、电流或者PWM信号。
3. 信号放大：调速器将控制信号放大到足够的功率水平，以便控制电机的供电电压或者电流。
放大器可以使用模拟放大器或者功率放大器来实现。
4. 电机供电控制：调速器根据放大后的信号来控制电机的供电电压或者电流。
常见的调速方法有：电压调速、电流调速、PWM调速和变频调速等。
这些方法可以通过增减电机供电电压或者改变电流波形来实现电机转速的调整。
5. 系统反馈：调速器还可以通过系统反馈来监控电机的运行状态，例如电流、温度和振动等。
通过这些反馈信息，调速器可以实时调整控制信号，以保证电机在安全和高效的工作范围内运行。
通过以上的工作原理，直流电机调速器可以实现对电机转速的精确控制。
它广泛应用于工业自动化、电动车辆、风力发电和船舶等领域，提高了电机的效率和可靠性。
电机调速器工作原理
电机调速器工作原理
电机调速器是一种能够控制电机转速的装置，其工作原理是通过改变电机的供电电压或频率来实现调速功能。
在电机调速器中，通常使用变压器、晶闸管等电子元件来实现电压或频率的调节。
电机调速器的工作原理可以分为以下几个步骤：
1. 电源输入：将交流电源输入到电机调速器中。
2. 变压器变换：通过变压器进行电压的变换。
当需要降低电机转速时，可以降低变压器的输出电压，从而减小电机驱动力。
当需要提高电机转速时，可以增加变压器的输出电压，增加电机驱动力。
这样通过变压器的变换，可以实现对电机转速的控制。
3. 控制电路：在电机调速器中，还会有一个控制电路，用于检测电机的运行状态和控制电压或频率的调节。
控制电路通常使用传感器等设备来检测电机的转速、负载等参数，根据这些参数来调节输出电压或频率，从而实现对电机的调速控制。
4. 输出变换：经过控制电路调节后，电机调速器会产生相应的输出信号，通常为调整后的电压或频率。
这个输出信号会输入到电机中，从而改变电机的工作状态，实现电机的调速功能。
总的来说，电机调速器通过改变电机供电电压或频率，实现对电机转速的控制。
其中通过变压器变换、控制电路和输出变换
等步骤，能够实现对电机的精确调速控制。
这样可以根据实际需要，灵活调节电机的转速，满足不同工作条件下的需求。
调速器工作原理
调速器工作原理
调速器工作原理是通过改变发动机的输出功率，来调节和控制机械设备的运转速度。
调速器主要由控制系统和执行系统两部分组成。
控制系统是调速器的核心部分，其作用是根据设定的运转速度要求，实时监测发动机转速，并通过信号反馈调节发动机的燃料供给量或者输出功率。
控制系统通常由传感器、控制器和执行元件组成。
传感器用于感知发动机转速，常见的传感器有转速传感器、霍尔传感器等。
传感器将感知到的转速信号传递给控制器。
控制器是调速器的大脑，其主要功能是通过与传感器的通信，实时接收和处理转速信号，并根据设定要求计算出控制命令。
控制器通常采用微处理器或者控制芯片，具备一定的算法和逻辑功能。
执行系统是根据控制命令来调节发动机的输出功率，以达到设定的运转速度。
执行系统通常包括调节阀、执行器等。
调节阀的作用是控制燃料供给量，通过开启或者关闭燃料流量来调节发动机的输出功率。
执行器将控制命令转换为机械动作，进而控制调节阀的开启度。
当控制器接收到传感器反馈的转速信号后，将根据设定要求计算出控制命令，并通过执行系统控制调节阀的开启度。
燃料供给量的增加会使发动机转速上升，而燃料供给量的减少则会使
发动机转速下降。
通过不断的调节燃料供给量，控制器能够使发动机维持在设定的运转速度范围内，从而实现调速的目的。
综上所述，调速器通过控制系统和执行系统的相互配合，根据设定要求调节燃料供给量或者输出功率，从而实现机械设备的运转速度调控。
调速器工作原理
调速器工作原理调速器是一种机械设备，用于控制旋转机械设备（如发动机、电动机、风机等）的转速。
它的主要功能是根据外界条件的变化来调整输出转速，以满足不同的工作需求。
调速器的工作原理是基于传动装置和控制机构的相互配合来实现的。
调速器的工作原理主要分为以下几个方面：1. 传动装置：调速器通过传动装置将能量从动力源传递给被控制的机械设备。
传动装置通常包括齿轮、皮带、链条等部件，其目的是将输入的动力转换为旋转转矩，并将其传递给被控制的机械设备。
2. 传感器：调速器通常配备有传感器，用于检测被控制的机械设备的转速和其他相关参数。
传感器可以是光电传感器、霍尔效应传感器、编码器等。
通过传感器获取的数据，调速器可以实时监测并反馈给控制机构。
3. 控制机构：调速器的控制机构是关键的组成部分，它根据传感器反馈的数据来实现转速的调整。
控制机构通常包括控制电路、执行机构和反馈调节装置等。
控制电路负责采集、处理和判断传感器反馈的数据信息，然后向执行机构发出指令，控制机械设备的转速。
反馈调节装置用于实时监测和调整控制电路的工作状态，以确保系统稳定运行。
4. 调节方式：调速器的工作原理还与其调节方式密切相关。
常见的调节方式包括机械调速器、液压调速器、电子调速器等。
机械调速器通过手动或机械方式来调整转速，适用于一些简单的机械设备。
液压调速器通过调节液压系统的压力和流量来实现转速调节。
电子调速器利用电子技术实现对转速的精确控制，具有反应快、精度高等优点。
总的来说，调速器的工作原理是通过传动装置、传感器和控制机构相互配合，根据被控制机械设备的实际要求，实现对转速的调节和控制。
不同类型的调速器有不同的工作原理和调节方式，但它们的基本原理都是将能量传递和转换，以满足不同的工作需求。
调速器在许多行业中都有广泛的应用，如工业生产、交通运输、能源开发等。
它可以提高机械设备的效率和可靠性，降低能源消耗和运行成本。
随着科技的不断发展，调速器的工作原理和调节方式也在不断创新和改进，为各行各业提供更加高效、智能的调速解决方案。
调速器的工作原理
调速器的工作原理调速器是一种用于控制发动机转速的装置，它可以根据车辆行驶速度和负载情况，调节发动机的输出功率，从而保持车辆在最佳工作状态下运行。
调速器通常被应用在各种车辆和机械设备上，如汽车、摩托车、拖拉机、船舶等，它的工作原理十分复杂而精密。
调速器的工作原理主要包括以下几个方面：1. 调速器的传动系统。
调速器的传动系统通常由离合器、齿轮、链条等部件组成，它通过传动装置将发动机的动力传递给车辆的传动系统，同时可以根据需要调节传动比，从而实现发动机转速的调节。
传动系统的设计和调节是调速器能够正常工作的基础，它直接影响着车辆的加速性能和燃油经济性。
2. 调速器的控制系统。
调速器的控制系统通常由电子控制单元（ECU）、传感器、执行器等部件组成，它可以实时监测车辆的速度、负载、转速等参数，并根据这些参数调节发动机的燃料供给、点火时机、气门开启时间等，从而实现发动机转速的调节。
控制系统的设计和调节是调速器能够精准响应车辆工况变化的关键，它直接影响着车辆的动力输出和稳定性能。
3. 调速器的工作原理。
调速器的工作原理基于发动机的燃烧过程和动力传递过程，它通过调节发动机的气缸容积、进气量、燃油混合比等参数，控制发动机的输出功率，从而实现发动机转速的调节。
在车辆行驶过程中，调速器可以根据车速和负载的变化，实时调节发动机的工作状态，保持车辆在最佳工作范围内运行，提高车辆的动力性能和燃油经济性。
4. 调速器的优化设计。
为了提高调速器的工作效率和稳定性能，现代汽车和机械设备通常采用先进的调速器设计和控制技术，如可变气门正时系统（VVT）、电子节气门控制系统（ETC）、涡轮增压系统等。
这些技术可以使调速器更加精准地响应车辆工况变化，提高发动机的输出效率，降低排放和燃油消耗，从而实现更加环保和经济的车辆运行。
总结。
调速器作为车辆动力传动系统的重要组成部分，其工作原理直接影响着车辆的性能和经济性。
通过对调速器传动系统、控制系统、工作原理和优化设计的深入了解，可以更好地理解调速器的工作原理，为车辆的维护和维修提供参考，同时也可以为调速器的设计和改进提供借鉴。
电子调速器的工作原理
电子调速器的工作原理
电子调速器的工作原理是通过控制电机输入的电压、电流或频率来实现调速的。
其基本原理如下：
1. 传感器感知信号：电子调速器使用传感器（如速度传感器、位置传感器、加速度传感器等）感知电机运行状态的相关参数，例如电机的转速、转角、加速度等。
2. 信号处理：感知到的传感器信号经过信号处理器进行处理，将其转化为数字信号。
常用的信号处理技术包括滤波、采样、积分等。
3. 控制算法：电子调速器内置的控制算法根据感知到的信号以及设定的目标调速参数，计算出应该提供给电机的控制信号。
常用的控制算法包括比例控制、积分控制、微分控制等。
4. 输出控制信号：计算得到的控制信号会被转化为电压、电流或频率信号，通过电子器件（如功率放大器、变频器）输出给电机。
这些控制信号会调节电机的输入能量，从而控制电机的转速或负载。
5. 反馈环路：电子调速器通常还会建立一个反馈环路，将电机的实际运行状态反馈给控制算法，以便实时调整控制信号。
这样可以提高系统的稳定性和精确度。
综上所述，电子调速器通过传感器感知电机的运行状态，经过信号处理、控制算法计算和输出控制信号，来实现对电机转速
或负载的调节。
这种调速机制具有响应速度快、精确度高、适用范围广等优点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调速器的工作原理
液压调速器在感应元件和油量调节机构之间加入一个液压放大元件(液压伺服器)，使感应元件的输出信号通过放大元件再传到油量调节机构上去，因此也叫间接作用式调速器。
液压放大元件有放大兼执行作用，主要由控制和执行两个部分组成。
一、无反馈的液压调速器其工作原理如下：当负荷减小时，由曲轴带动的驱动轴转速升高，飞球的离心力增加，推动速度杆右移。
于是，摇杆以A点为中心逆时针转动，滑阀右移，压力油进入伺服器油缸的右部空间。
与此同时，油缸的左部空间通过油孔与低压油路相通，其中的油被泄放。
在压差的作用下，伺服活塞带动喷油泵齿条左移，以减少供油量。
当转速恢复到原来数值时，滑阀也回到中央位置，调节过程结束。
当负荷增加，转速降低时，调速过程按相反方向进行。
从上述分析可知，调速器飞球所产生的离心力仅用来推动滑阀，因而飞球的重量尺寸就可以做得较小。
而作为放大器的液压伺服器的作用力，则可根据需要，选择不同尺寸的伺服活塞和不同滑油压力予以放大。
但是，在这种调速器中，因为感应元件直接驱动滑阀，无论它朝哪个方向往动，均难准确地回到原来位置而关闭油孔。
这样就使柴油机转速不稳定，而产生严重的波动。
为了使调速器能稳定调节，在调速器中还要加入一个装置，其作用是在伺服活塞移动的同时对滑阀产生一个反作用，使其向平衡的位置方向移动，减少柴油机转速波动的可能性。
这种装置称为反馈机构。
二、具有刚性反馈机构的液压调速器它的构造与上述无反馈液压调速器基本相同，只有杠杆义AC的上端A不是装在固定的铰链上，而是与伺服活塞的活塞杆相连。
这一改变使感应元件、液压放大元件和油量调节机构之间的关系发生如下的变化。
当负荷减小时，发动机转速升高，飞球向外张开带动速度杆向右移动。
此时伺服活塞尚未动作，因此反馈杠杆AC的上端点A暂时作为固定点，杠杆AC绕A反时针转动，带动滑阀向右移动，把控制孔打开，高压油便进入动力缸的右腔，左腔与低压油路相通。
这样高压油便推动伺服活塞带动喷油调节杆向左移动，并按照新的负荷而减少燃油供给量。
在伺服活塞左移的同时，杠杆AC绕C点向左摆动与B点相连接的滑阀也向左移动，从而使滑阀向相反的方向运动。
这样在伺服活塞移动时能对滑阀运动产生了相反作用的杠杆装置称为刚性反馈系统。
当调节过程终了时，滑阀回到了起始位置，把控制油孔关闭，切断通往伺服油缸的油路。
这时伺服活塞就停止运动，喷油泵调节杆随之移动到一个新的平衡位置，发动机就在相应的新负荷下工作。
因此，相应于发动机不同的负荷，调速器就具有不同的稳定转速。
因为发动机负荷变化时需要改变供油量，所以A点位置随负荷而变。
与滑阀相连接的B点在任何稳定工况下均应处于原来的位置，与负荷无关。
这样C点的位置必须配合A点作相应的变动，因而导致了转速的变化。
假如当负荷减小时，调速过程结束后，滑阀回到中间原来位置时，伺服活塞处于减少了供油量位置，使A点偏左，C点偏右，因C 点偏右，弹簧进一步受压，只有在稍高的转速下运转才能使飞球的离心力与弹簧压力平衡。
这说明负荷减小时稳定运转后，柴油机的转速比原来稍有升高。
同理，当负荷增加时，稳定运转后，柴油机的转速比原来稍有降低。
具有刚性反馈的液压调速器，可以保证调速过程具有稳定的工作特性，但负荷改变后，柴油机转速发生变化，稳定调速率d不能为零。
如果要求负荷变化时即要调速过程稳定，又能保持发动机转速恒定不变(即入就必须采用另一种带有弹性反馈系统的液压调运器。
三、具有弹性反馈的液压调速器它实际上是在"刚性反馈"装置中加入一个弹性环节－－缓冲器和弹簧。
弹簧的一端同固定的支点相连，而另一端则与缓冲器的活塞相连。
缓冲器的油缸同伺服器的活塞成刚体联接。
当发动机负荷减小时，转速增大，飞球的离心力增加。
同样，滑阀右移，而伺服活塞则左移，减少喷油泵的供油量。
当活塞的运动速度很高时，缓冲器和缓冲活塞就象一个刚体一样地运动。
随着伺服活塞5的左移，缓冲器和AC杠杆上的A点也向左移动。
这一过程和上述刚性反馈系统的调速器完全相同。
但当调速过程接近终了时，滑阀已回到原来的位置，遮住了通往伺服油缸的
油路，此时缓冲器和伺服活塞已停留在新负荷相应的位置上。
被压缩的弹簧由于有弹性复原的作用，因此使A点带动缓冲器活塞相对于缓冲器油缸移向右方，回到原来位置。
缓冲活塞右方油缸中的油经节流阀流到左方。
于是，AC杠杆上的各点都恢复到原来的位置，此时调速器的套筒亦因转速复原而回到原来的位置。
这样，发动机的转速就保持不变，当负荷增加时，动作过程相反。
这种调速器的稳定调速率d为零。
