建筑制图与识图实训小作业1-4部分参考答案

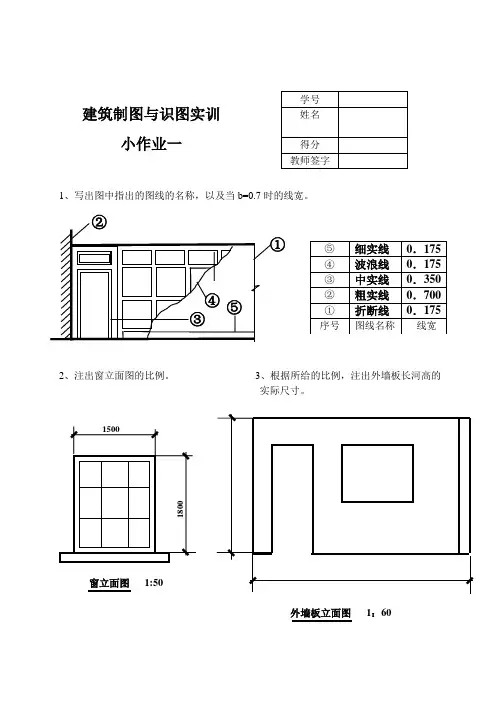

建筑制图与识图实训小作业一1、写出图中指出的图线的名称，以及当b=0.7时的线宽。

2、注出窗立面图的比例。

3、根据所给的比例，注出外墙板长河高的实际尺寸。

窗立面图1:50外墙板立面图1：604、作出下列建筑形体的剖面图与断面图。

（1）作1—1剖面图。

11（2）作形体的半剖面图。

（3）补绘1—1剖面图。

（4）补绘2—2剖面图（雨篷的材料为钢筋混凝土）。

（5）补绘2-2剖面图（6）补绘1—1、2—2、3—3断面图。

（7）补画1—1阶梯剖面图。

5、简答题（1）土木工程制图中的图线有几种？其用途有何不同？答：通常用的有粗、中、细。

被剖切到的建筑的外轮廓线、墙体、边框线等都用粗实线；建筑构配件轮廓线常用中实线绘制；其他的大部分都是用细实线绘制。

（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：起止符号长度通常在2—3mm，采用中粗实线绘制。

（3）图名有何作用？在注写图名时要注意哪些规定？（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：断面图只画剖切到的形体的外轮廓线，而剖面图还要再画出剖切到的形体的内部结构（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？小作业二一、填空题1、结构是建筑物的基本部分，是用一定的建筑材料建成的，具有足够的抵抗能力的空间骨架，这种骨架就是结构。

2、建筑结构按使用的材料不同，可分为钢结构、木结构、混合结构和钢筋混凝土结构。

3、钢筋混凝土是由钢筋和混凝土两种材料复合材料。

钢筋的特点是抗拉力、抗压力强度都很高，而混凝土抗拉强度低，抗压强度高，在钢筋混凝土结构中，钢筋主要承受拉力，混凝土主要承受压力。

4、用钢筋混凝土制成的板、梁和柱等组成的结构物，叫做钢筋混凝土结构。

5、钢筋混凝土结构中的钢筋，有的是由于受力需要而配置的，有的则是因为构造要求而安放的，这些钢筋的形式及作用各不相同，一般可分为：受力筋、箍筋、架立钢筋、分布钢筋和构造筋。

6、为了保护钢筋，防止锈蚀，防火及加强钢筋与混凝土的粘结力，在构件中的钢筋的外表面要留有保护层。

梁、柱的保护层最小厚度为25mm ，板和墙的保护层厚度为10~15mm ，且不应小于受力筋的直径。

7、钢筋布置图也就是钢筋混凝土构件详图中的配筋图，它包括立面图、断面图、钢筋详图及钢筋表。

8、说明钢筋图上所标注4Ф16和Ф6@150各字母和数字的意义：4表示根数；Ф表示一级钢筋直径符号；6表示钢筋直径；@表示相等中心距符号；150表示相邻钢筋中心距150mm 。

9、用平面图表示配置双层钢筋图时，顶层钢筋的画法是向下或向右，底层钢筋的画法是向上或向左。

10、在钢筋混凝土结构图中，钢筋的断面图例是，无弯钩钢筋的端部图例是或，无弯钩钢筋的搭接图例是。

二、根据梁的配筋图及钢筋表，绘制1-1及2-2断面2 12③⑤④②①②8@2002 203 18112 2334 48@150① 2 122 20 ③ 2 18②①2 12 2 203 18 2 202 – 2 1:m3 – 3 1:m4 – 4 1:m③1 – 1 1:m三、补全梁的断面2-2、3-3，画全成型钢筋图（尺寸不注）并填写钢筋表⑧梁立面图及成型钢筋图 1:n钢筋表编号 1 2 3 4 5 6 钢筋级别二级二级二级二级二级二级直径20mm 18mm 12mm 20mm 8mm 8mm 根数（或间距） 2 2 2 2 150 200四、简答题1、什么是钢筋混构图结构图？答：用钢筋混凝土制成的板、梁、桥墩和桩等组成的结构物，叫做钢筋混凝土结构。

2、简述钢筋混凝土结构中的各类钢筋的作用？答：配置在钢筋混凝土结构构件中的钢筋，一般按其作用可分为以下几种：(1)受力钢筋。

指承受构件内拉、压应力的钢筋。

其配置根据受力通过计算确定，且应满足构造要求。

(2)架立筋。

架立筋一般设置在梁的受压区，与纵向受力钢筋平行，用于固定梁内钢筋的位置，并与受力筋形成钢筋骨架。

架立筋是按构造配置的。

(3)箍筋。

箍筋用于承受梁、柱中的剪力、扭矩，固定纵向受力钢筋的位置等。

(4)分布筋。

分布筋用于单向板、剪力墙中。

单向板中的分布筋与受力筋垂直。

其作用是将承受的荷载均匀地传递给受力筋，并固定受力筋的位置以及抵抗热胀冷缩所引起的温度变形。

在剪力墙中布置的水平和竖向分布筋，除上述作用外，不可参与承受外荷载。

(5)构造筋。

指因构造要求及施工安装需要而配置的钢筋。

如腰筋、吊筋、拉接筋等3、钢筋端部的弯钩常用哪几种形式？答：为了增强钢筋与混凝土的黏结力，表面光圆的钢筋两端需要做弯钩。

弯钩的形式如图4-2所示。

有带直弯钩的钢筋端部；带半圆弯钩的钢筋端部；箍筋的端部弯钩等。

4、什么是钢筋明细表？答：为了便于编制施工预算，统计用料，在配筋图中还应列出钢筋表。

表内应注明构件代号，构件数量，钢筋编号，钢筋简图、直径、长度、数量、总数量、总长和质量等，见钢筋表。

对于比较简单的构件，可不画钢筋详图，只列钢筋表即可。

5、什么是钢筋详图？答：钢筋详图是按规定的图例画出的一种示意图。

它主要表示钢筋的形状，以便钢筋下料和加工成型。

同一编号的钢筋只画一根，并注出钢筋的编号、数量(或间距)、等级、直径及各段的长度和总尺寸。

在钢筋混凝土构件配筋图中，为了区分钢筋的等级、形状和大小，应将钢筋予以编号。

凡钢筋的等级、直径、长度、形状均相同时，可采用同一编号。

编号是用阿拉伯数字注写在直径为6mm的细实线圆圈内，并用引出线指到对应的钢筋部位。

同时在引出线的水平线段上注出钢筋标注内容。

6、什么是钢屋架结构详图？主要内容有哪些？答：钢屋架的结构详图是表示钢屋架的形式和大小、型钢的规格、杆件的组合和连接情况详图，主要内容包括屋架简图、屋架详图(包括结点图)、杆件详图、连接板详图、预埋详图以及钢材用量表等。

7、什么是型钢？答：钢结构的钢材是由轧钢厂按标准规格(型号)轧制而成，通称型钢。

常用型钢的类别有：等边角钢、不等边角钢、工字钢、槽钢、和钢板等。

钢结构在我国目前主要用于桥梁、大跨度建筑和高层建筑等，是通过用铆钉、螺栓和焊接的施工方法，把各种型钢(角钢、工字钢、槽钢和钢板等)组合连接起来的结构物。

8、焊缝代号主要由哪几部分组成？答：焊缝代号主要由图形符号、辅助符号和引出线等部分组成，如图4-10所示。

图形符号表示焊缝截面的基本型式，辅助符号表示焊缝的辅助要求，引出线则表示焊缝的位置。

在钢结构施工中，常用焊接方法把型钢连接起来。

由于设计时对连接有不同的要求，产生的焊缝型式也不同。

在焊接的钢结构图纸上，必须把焊缝的位置、型式和尺寸标注清楚。

焊缝要按国标规定，采用焊缝代号标注。

9、焊缝的图形符号表示什么？答：焊缝的图形符号表示焊缝形式和焊接工艺等内容。

一、填空题1、各种房屋，虽然在使用要求、外部造型、内部布局、结构形式以及细部构造上各不相同，但是构成建筑物的主要部分基本相同，一般有基础、墙、柱、楼面、屋面、门窗、楼梯以及台阶、散水、阳台、走廊、天沟、雨水管、勒脚、踢脚板等。

2、一套房屋施工图由建筑、结构、设备（给排水、采暖通风、电气）等专业共同配合协调，在技术设计的基础上绘制而成的。

房屋施工图分为建筑施工图、结构施工图和设备施工图。

3、在借用教材中图5-1和图5-2是小别墅住宅的剖切轴测图。

图中已注写出该房屋的各部分建筑名称有楼梯、门窗、内外墙、地面、台阶、天窗、装饰线脚、勒脚楼面、楼梯、基础、散水、屋面。

4、总平面图是表达新建房屋所在基地有关范围的总体布局。

它表示了新建房屋的位置、朝向以及周围环境的情况等。

5、建筑总平面图中标注的尺寸是以米为单位，一般标注到小数点后 3 位；其他建筑图样（平、立、剖面图）中所标注的尺寸则以毫米为单位；标高都是以米为单位。

6、建筑施工图除总平面图外，还有平面图、立面图、剖面图和详图。

7、建筑平面图（除屋顶平面图之外）实际上是剖切位置位于门窗洞口处的水平剖视图。

它主要表示建筑物的平面形状、房间布置、内外交通联系以及墙、柱、门窗等情况。

一般来说，四层房屋应分别画出4个建筑平面图。

当四层房屋的二、三层平面布置图完全相同时，可只画出一个共同的平面图，该平面图称为标准层平面图。

8、建筑平面图中的外部尺寸应注写三道，第一道尺寸表示总尺寸。

即指从一侧外墙边到另一侧外墙边的总长、总宽尺寸。

9、建筑立面图的图名可按墙面特征命名，也可按墙面的朝向命名，还可按建筑两端定位轴线命名。

10、标高是标注建筑物某一部位高度的一种尺寸形式。

它分为建筑标高和结构标高两种形式。

二、补图或填空1. 画出下列常用建筑材料图例（1）自然土壤（2）夯实土壤（3）钢筋混凝土（4）天然石材（5）空心砖（6）多孔材料（7）普通砖（8）防水材料2. 写出下列建筑材料的名称（1）砂、灰土（2）天然石材（3）饰面砖（4）金属3. 画出下列常用建筑图例P24（1）单扇平开门（2）双扇弹簧门（3）高窗（4）平开窗（5）墙上预留洞（6）墙上预留槽4一4 25 2（7）顶层楼梯平面图 （8）二层楼梯平面图三、解释下列符号的意义（1） 详图编号（第4号详图）详图绘在本张图纸上（2） 详图编号（第4号详图） 详图绘在第2张图纸上（4） 详图编号（第5号详图）被索引图纸的图纸编号（从第2张图纸索引）四、根据给定的平面图，完成下述问题：1、填写平面图中的轴线编号；2、标注尺寸；3、标注室内标高（地面标高为零）五、根据楼梯剖面图完成楼梯底层平面图和二层平面图，要求尺寸、标高及标注完整小作业四一、填空题1、结构施工图主要表达结构设计的内容，它是表示建筑物各承重构件（如基础、承重墙、柱、梁板、屋架等）的布置、形状、大小、材料、构造及其相互关系的图样。

结构施工图一般有基础平面图、楼层结构布置平面图、屋面结构平面图和梁、板、柱及基础结构详图、楼梯结构详图、屋架结构详图。

2、基础图一般包括基础平面图、基础断面详图和文字说明三部分。

基础平面图是表示基础未回填土前所作的水平投影的图样。

它是采用剖切在建筑物底层地面±0.000处将其剖开，移去剖切面以上的建筑物所作的水平投影图来表示。

3、基础的形式一般取决于上部承重构件的形式，如墙下的基础可做成条形基础；柱下的基础可做成独立基础。

4、楼层结构平面图是采用假想沿楼面将建筑物水平剖切后所得的楼面的水平投影来表示。

5、楼层结构平面图中各承重构件的表达方法：习惯上定位轴线线表示各种梁的中心位置；预制楼板的布置不必按实际投影分块画出，而简化为一条对角线来表示楼板的布置范围，并沿对角线方向注出预制板的数量、代号和编号。

6、写出下列常用构件的代号或名称：圈梁QL 、屋架WJ 、过梁GL 、雨蓬YP 、基础梁JL 、连系梁LL 、阳台YT 、预埋件M 、楼梯板TB 、KJ 框架、TGB 天沟板、WB 屋面板、JL 基础梁、KWB 框架屋面板、TL 楼梯梁。
