观测井施工方案
检查井施工方案（1）
检查井施⼯⽅案（1）检查井施⼯⽅案本⼯程污⾬⽔检查分为圆形混凝⼟检查井、矩形混凝⼟检查井。
圆形混凝⼟检查井采⽤预制装配式混凝⼟检查井，井室按06MS201-3规定施⼯；矩形混凝⼟检查井和阶梯式混凝⼟检查井采⽤现浇；矩形直线混凝⼟和阶梯式混凝⼟检查井检查井室按06MS201-3规定施⼯。
1、检查井井盖:井盖采⽤防沉降、防盗、防噪⾳三防井盖，井盖上均有“⾬”、“污”标志，井盖直径规格为Ф700mm。
位于机动车车道上的⾬污⽔检查井采⽤D400型球墨铸铁井盖（承重荷载≥400kN）,位于⾮机动机车道上⾬污⽔检查井采⽤C250球墨铸铁井盖（承重荷载≥250kN）。
检查井座做法及要求详见《检查井盖》GB/T2358-2009。
检查井位于道路下时，井盖应与道路齐平；位于绿化带时井盖应⾼于地⾯0.1m。
井盖（座）质量应达到采⽤标准图说明要求，并符合《给⽔排⽔管道⼯程施⼯施⼯及验收规范》。
⾬污⽔检查井爬梯采⽤塑钢爬梯。
2、污、⾬⽔预留⽀管检查井井径均为1.00m，中⼼位于道路红线外绿化带内距绿化带外边线1m，⾬⽔⽀管管径为d600，坡度为5‰，污⽔⽀管管径为d300，坡度为5‰。
3、现浇检查井的施⼯⼯艺：基坑验收浇筑垫层砼绑扎井室总体钢筋⾻架浇筑井室底板砼⽀侧墙模板浇筑砼拆模砌筑流⽔槽安装砼井盖板抹⼋字灰养护安装井盖板安装井筒。
（1）基底的验收和处理：⽬的主要是确保基底的⾼程和承载⼒。
⾸先根据设计图纸要求采⽤机械开挖检查井处基坑（随沟槽开挖⼀起进⾏），基坑周边采⽤⾃然放坡，坡度与管道沟槽开挖坡度相同，基坑底部的宽度要同时满⾜⽀模板和操作的需要。
清底时采⽤⼈⼯进⾏，清完基底后，对⾼程进⾏复核，同时请勘察单位、监理、设计、业主单位对基底的承载⼒和⼟质进⾏验核，承载⼒采⽤钎探技术，验收基底的承载⼒，承载⼒要⼤于120Kpa。
若不满⾜规范要求，按不良地基处理法处理，直⾄承载⼒合格。
（2）井底垫层浇筑：测量⼈员测放出井室的准确位置，然后⽀垫层模板，浇筑垫层混凝⼟，垫层混凝⼟的厚度为10cm，强度等级为C10。
水位观测井施工方案
水位观测井施工方案1. 引言水位观测井是用于监测地下水位变化的重要设施。
它可以提供准确的地下水位数据，为水资源管理、环境保护和水灾预警等工作提供重要依据。
本文档将详细介绍水位观测井的施工方案。
2. 设计原则在设计水位观测井的施工方案时，需要考虑以下原则：2.1 安全原则施工过程中必须确保施工人员的安全，并采取必要的措施防止事故的发生。
2.2 精确性原则水位观测井的设计和施工必须保证测量结果的准确性和可靠性，以确保数据的科学性和可比性。
2.3 可维护性原则施工方案应设计合理，以方便今后对水位观测井进行维护和修复。
3. 施工步骤水位观测井的施工可以分为以下几个步骤：3.1 地质勘探在施工前，需要进行地质勘探，确定施工地点的地质情况。
这包括地下水位分布、土层性质等。
3.2 立井施工根据地质勘探结果，选择合适的施工方法和材料进行立井施工。
通常使用钻孔等方法进行井的开挖和加固。
3.3 安装井盖和配套设施在立井施工完成后，安装井盖和配套设施。
井盖应具备防水、防尘和防腐蚀的功能。
3.4 安装水位测量设备在井内安装水位测量设备，确保设备的可靠性和准确性。
根据实际需求，可以选择不同类型的水位测量设备，如压阻式水位计、超声波水位计等。
3.5 连接数据采集系统将水位测量设备与数据采集系统进行连接，确保数据的实时传输和存储。
4. 施工质量控制施工过程中，需要进行质量控制，以确保水位观测井的施工质量。
4.1 施工记录和验收施工过程中，应记录施工的各个环节，包括施工日期、施工人员、使用的材料和设备等。
完成施工后，需要进行验收，确保施工符合设计要求和规范。
4.2 定期维护和检修水位观测井的施工完成后，需要定期进行维护和检修，以确保设备的正常运行和数据的准确性。
维护和检修工作包括清洁井口、更换设备及配件等。
5. 施工注意事项在施工水位观测井时，需要注意以下事项：5.1 安全防护施工人员必须佩戴符合要求的安全防护装备，并遵守相关安全规范。

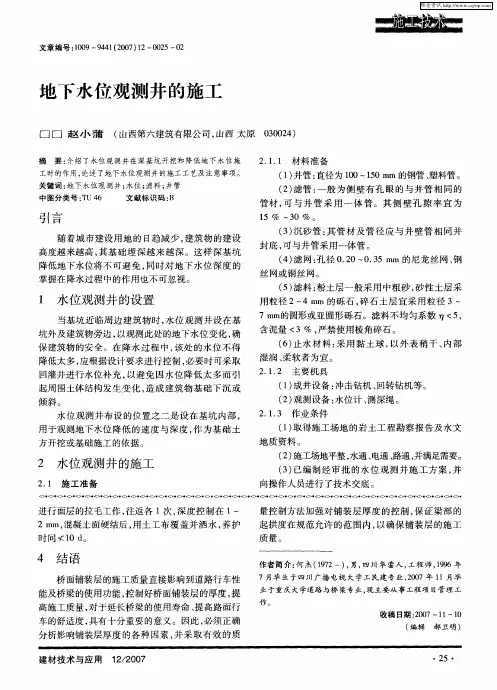

地下水位观测井的施工
高度越 来越 高 ， 基础 埋 深 越来 越 深 。这样 深基 坑 其
降低地 下水位将 不 可 避免 ， 同时 对 地下 水 位 深度 的 掌握在 降水过 程 中的作用也 不 可忽视 。
（ ） 料 ： 土层 一般 采 用 中粗砂 ， 性 土层 采 ５滤 粉 砂
用 粒径 ２～ ｍ 的砾 石 ， 石土 层 宜 采用 粒 径 ３～ ４ｍ 碎
质量 。
作者 简介 ： 杰 （９２一） 男， 何 １７ ， 四川华 蓥人 ， 工程 师，９６年 １９
进行 面层 的拉 毛工作 ， 返各 １次 ， 度 控 制在 １ 往 深 ～ ２ｍ 混凝土 面硬结 后 ， 土工 布 覆盖 并洒 水 ， 护 ｍ， 用 养
时 间 《１ 。 ０ ｄ
４ 结语
建材技 术与应 用 １ ／０ ７ ２ ０ ２
收 稿 日期 ：０ ７—１ 一ｌ ２０ １ ０
（ 辑 编 郝卫明）
・ ５・ ２
维普资讯
２ ２ 施工工 艺 ．
（） ７ 填黏 土 ： 井管 外滤料 顶部用黏 土填实 。
（ ） 井 ： 位 观 测 井 完 成 后 应 及 时洗 井 。常 ８洗 水
中水力特 征及含 泥砂情 况合理选 择 。 洗井 结束后 ， 采用抽 水 、 水的方 法对洗井效 果 压 进行 检 查 。 目测 抽 出 的 水 应 水 清 砂 净 ， 含 泥浆 。 不
抽 水 前 观 测 １次 静 止 水 位 。停 抽 后 ， 性 土 每 隔 黏 ２ ３ ｉ观测 １次恢 复水位 ， 土每隔 ５—１ ｉ ０— ０ｍ ｎ 砂性 ０ｍ ｎ 观测 １ 次恢 复水位 ， 续 两 次水 位相 差 ＜ ０ ｍ 即 连 ２ ｍ 为静止 水位 ， 若抽 水前后静 止水 位 相差 ≯２ 认 ０ｍｍ， 为洗井 达到要 求 。
地震计观测井施工方案
地震计观测井施工方案1. 引言地震计是一种用于记录和测量地震活动的仪器，广泛应用于地震研究和地震监测。
为了提高地震数据的准确性和可靠性，地震计观测井的施工显得尤为重要。
本文将介绍地震计观测井的施工方案，并详细讨论各项施工步骤和注意事项。
2. 施工步骤2.1 地点选择选择一个适合进行地震计观测井施工的地点至关重要。
地点选择需要考虑以下因素：•地震活动频繁的区域。
•基岩层较为稳定的地质条件。
•远离噪音干扰源。
2.2 设计与勘察在确定地点后，需要进行详细的设计和勘察工作，包括：•测量地震计观测井的深度和宽度。
•确定井筒材料和井壁支护方式。
•考虑井底布置的地震计和数据采集设备等。
2.3 井筒施工井筒施工包括以下步骤：1.挖掘井筒：根据设计深度，使用井筒钻机或者人工挖掘井筒。
2.安装钢模：根据设计要求，选择适当的钢模，并按照井筒直径装配。
确保钢模的连接紧固可靠。
3.浇筑混凝土：将预制好的混凝土倒入井筒中，逐层夯实，确保混凝土密实均匀。
4.深层加固：根据地下水情况，选择适当的加固方式，例如注浆、喷射混凝土等。
2.4 井筒设备安装在井筒施工完成后，需要安装地震计和数据采集设备：1.安装地震计：根据设计要求，在井筒的合适位置安装地震计设备，并通过传感器与数据采集设备连接。
2.安装数据采集设备：将数据采集设备安装在井筒附近的地面上，并与地震计连接，确保数据采集的准确性。
2.5 试验和调试完成井筒设备的安装后，需要进行试验和调试工作：1.地震计校准：校准地震计以确保数据的准确性和可靠性。
2.数据采集设备测试：测试数据采集设备的功能和性能，确保其正常工作。
3. 安全和质量控制在地震计观测井施工过程中，需要注意以下安全和质量控制措施：1.施工现场安全：确保施工现场的安全，严禁无关人员进入施工区域。
2.井筒质量控制：监控井筒施工质量，确保井筒结构牢固稳定。
3.设备安全使用：使用合适的设备和工具，遵守操作规范，保证施工过程的安全。
钢筋混凝土检查井施工方案(完整版)
青霞路工程一标段检查井施工方案编制人:审编人：批准人：江阴市市政建设工程有限公司2015年4月第一章钢筋混凝土工程施工本工程检查井均采用标准图钢筋混凝土井室，砼材料采用C25，钢筋混凝土盖板，流槽为砖砌。
1、施工前按设计要求放样，放出井位中心点和浇筑位置，并复核基础面高程、平面尺寸是否符合要求。
2、钢筋工程（1）进场钢筋符合设计和规范要求。
用于工程的钢筋无节疤，不弯曲和没有其它破损。
钢筋保持清洁，无锈蚀、锈屑、氧化皮、油、泥土、油漆、混凝土垢及任何可能影响混凝土与钢筋间结合的其它材料。
堆放钢筋的场地上方要遮盖，钢筋放在木板和支墩上，离地净距大于15cm。
（2）保持钢筋保护层的垫块用与现浇混凝土同等强度、颜色和配合比的混凝土制成。
（3）钢筋的安放要求确保位置正确并牢固地固定，保护钢筋位置的支托为同等钢筋或相适应的其他钢制品。
绑扎钢筋的金属丝为20~22#的软铁丝，所有钢筋的交叉处均用软铁丝扎牢，其端头弯入混凝土中。
（4）施工中先将直钢筋切割到要求的长度，由经验丰富的钢筋工进行冷弯。
严格按施工规范的相关规定进行钢筋的切割、冷弯。
（5）按钢筋焊接及验收规范的规定要求，进行钢筋焊接作业。
（6）无论是在混凝土浇筑之前或以后都不得将已绑扎的钢筋弯曲或拉直。
加工钢筋的允许误差见下表。
3、模板工程（1）模板采用轻型组合木模板和钢模板，在混凝土振捣时，模板缝必须达到不漏浆的要求。
（2）根据图纸所示永久工程的真实形状和尺寸测量放样。
模板安装做到位置正确、支撑稳定，有足够的支柱、撑杆和拉条，并能承受混凝土浇筑及振捣时产生的侧向压力，并不受气候的影响。
立模时，模板要均匀、平直地布置，使接缝处的混凝土表面平整均匀。
模板的接缝设计要与结构物的外观相谐调，使竖向和平面的缝均保持平直。
模板不得与结构钢筋直接连接，亦不得与施工脚手架连接，以免引起模板的变形、错位。
（3）模板内表面涂刷脱模剂，以防止与混凝土的粘结和便于拆模。
在进行涂覆操作时，不得污染邻近的混凝土结构或钢筋结构。

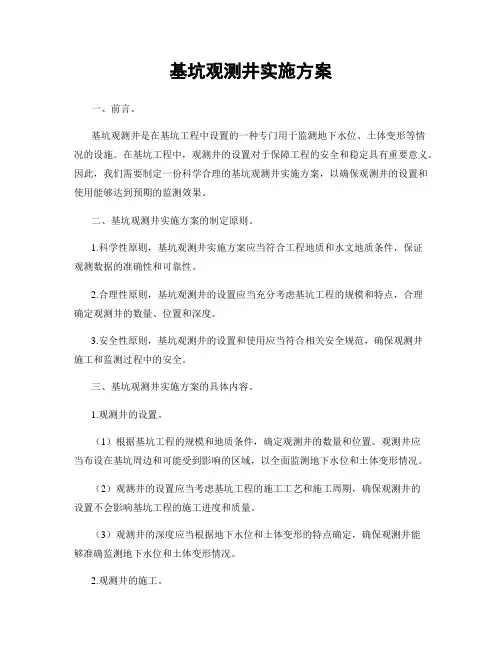

基坑观测井实施方案
基坑观测井实施方案一、前言。
基坑观测井是在基坑工程中设置的一种专门用于监测地下水位、土体变形等情况的设施。
在基坑工程中，观测井的设置对于保障工程的安全和稳定具有重要意义。
因此，我们需要制定一份科学合理的基坑观测井实施方案，以确保观测井的设置和使用能够达到预期的监测效果。
二、基坑观测井实施方案的制定原则。
1.科学性原则，基坑观测井实施方案应当符合工程地质和水文地质条件，保证观测数据的准确性和可靠性。
2.合理性原则，基坑观测井的设置应当充分考虑基坑工程的规模和特点，合理确定观测井的数量、位置和深度。
3.安全性原则，基坑观测井的设置和使用应当符合相关安全规范，确保观测井施工和监测过程中的安全。
三、基坑观测井实施方案的具体内容。
1.观测井的设置。
（1）根据基坑工程的规模和地质条件，确定观测井的数量和位置。
观测井应当布设在基坑周边和可能受到影响的区域，以全面监测地下水位和土体变形情况。
（2）观测井的设置应当考虑基坑工程的施工工艺和施工周期，确保观测井的设置不会影响基坑工程的施工进度和质量。
（3）观测井的深度应当根据地下水位和土体变形的特点确定，确保观测井能够准确监测地下水位和土体变形情况。
2.观测井的施工。
（1）观测井的施工应当由具有相关资质和经验的施工单位进行，确保施工质量和安全。
（2）观测井的施工过程中应当严格遵守相关施工规范和标准，保证观测井的设置符合工程要求。
（3）观测井的施工过程中应当加强现场监理和质量检查，确保观测井的施工质量和安全。
3.观测井的监测。
（1）观测井的监测工作应当由具有相关资质和经验的监测单位进行，确保监测数据的准确性和可靠性。
（2）观测井的监测频次和监测参数应当根据基坑工程的施工阶段和特点确定，确保监测数据能够及时反映地下水位和土体变形情况。
（3）观测井的监测数据应当及时整理和分析，形成监测报告并及时向相关部门和施工单位通报，以便及时采取相应的措施。
四、基坑观测井实施方案的质量控制。
地下水环境监测井施工设计方案
本工程由 5 眼地下水环境监测井建设、井台、水准点、标志牌建设等组成. 为确保工程质量、确保工期，我们采取以下方案措施.由于场地地下水环境以有机物污染为主，监测井管井须由坚固、耐腐蚀、对地下水水质无污染的材料制成，本次选用316L 不锈钢作为监测井管材；监测井的深度根据监测目的、所处含水层类型及其埋深和厚度来确定,尽可能超过第一含水层的隔水底板以下0.5，监测井顶角偏斜不得超过1°,监测井井管内径50mm，一径到底，中途不变径。
滤水管长度等于监测目的层中含水层总厚度，滤水段透水性能良好，向井内注入灌水段1m 井管容积的水量，水位复原时间不超过10min，滤水材料应对地下水水质无污染，监测井目的层与其它含水层之间止水良好,监测井不得穿透潜水含水层下的隔水层的底板，设计动水位以下的含水层段应安装滤水管，反滤层厚度不小于50mm ，(井身结构详见图3-1)成井后应进行抽水洗井，监测井应设明显标识牌，井(孔)口应高出地面300mm，井(孔)口安装盖(保护帽),孔口地面应采取防渗措施，井周围设置4 根警示柱。
图3—1 井身结构示意图3 。
2 。
1 人员动员周期接到业主开工通知后将利用三天时间进行施工总动员，首先由项目部经理召集各部门和施工队用一天时间进行管理层的施工动员,其次由各部门负责人和施工队长用两天时间对其管辖范围的管理人员,施工作业班组长及施工人员进行施工动员。
动员工作的主要内容：①介绍本次地下水监测的基本情况和建设意义；②讲述有工程的概况和施工特点、施工方法和注意事项；③强化对工期、质量、安全、环保和成本意识教育；④明确该工程创优目标、体系、措施。
经过逐级动员，力求做到:①施工动员普及率达95%以上；②全体施工人员了解工程基本情况,清晰施工特点及注意事项，明确施工方法及创优目标，做到心中有数；③提高思想意识，振奋精神，以饱满的热情，高昂的士气上扬,做到高起点、高标准、高质量，以实际行动按期、优质、安全地完成施工任务。
检查井施工方案(1)
检查井施工方案(1)
在城市的道路、广场等场所，我们经常会看到地面上凸起的圆形或方形的结构，这就是检查井。
检查井是城市道路下方的重要组成部分，用于便于管理排水管道、电力线路等设施。
那么，对于检查井的施工方案，我们应该如何进行规划和执行呢？
1. 方案概述
检查井施工方案的设计应考虑以下几个方面：
•施工地点的选择
•施工队伍的组织和管理
•施工材料的选购和使用
•施工过程的安全控制
2. 施工地点的选择
在选择施工地点时，需要考虑到周围环境因素，如地下管道、地基情况等。
最
好选择地势较高且便于排水的地点，避免雨水倒灌或地面积水进入施工现场。
3. 施工队伍的组织和管理
在施工过程中，需要有专业的施工队伍进行配合。
施工队伍中应有负责监督和
协调的管理人员，以确保施工进度和质量。
4. 施工材料的选购和使用
检查井的施工需要用到各种材料，如钢筋、混凝土等。
在选购和使用材料时，
应符合相关标准和规范，确保施工质量。
5. 施工过程的安全控制
施工现场安全是至关重要的。
在施工过程中，需要加强安全意识教育，配备必
要的安全防护设备，并严格执行安全操作规程，确保施工过程安全可控。
结语
综上所述，检查井施工方案的制定和执行需要全面考虑各种因素，确保施工过
程顺利进行，达到预期的效果。
在实际施工中，还需要根据具体情况灵活调整，保障检查井的质量和使用效果。
观测井施工方案
观测井施工方案1、场地岩土工程条件1.1场地周边环境1.2场地工程地质与水文地质条件拟建场地位于长江岸，属长江一级阶地冲积平原类型。
拟建场地地形平坦，地面标高在m之间。
根据勘察资料，钻探揭露深度范围内，场地地层自上而下划分为：0～0. 5 耕植土0.5～20m 粉质粘土20～40m 强风化砂岩2、施工方案编制依据本施工组织设计主要依据及采用的规范如下：甲方提供的相关图纸、资料；《供水水文地质勘察规范》（GB50027-2001）；《供水管井技术规范》（GB50296-99）；《岩土工程勘察规范》（GB50021-2001）；3、观测井设计本次拟开凿水位观测井1口。
本工程观测井具体设计如下：观测井孔径为300mm，管径146mm，孔深40.5m，井深50m，观测井井口标高根据现场情况高于现地面0.5m。
观测井井管采用Φ146mm无缝钢管，壁厚不小于5mm，实管长25.0m，滤管长13.0m，沉淀管长2m。
具体见观测管井结构设计图。
滤管管眼直径为16mm，采用梅花型排列，孔隙率≥15%，外壁采用垫筋缠铅丝过滤器，井管单管长度为5m左右，下置过程中以电焊连接，焊接口打45度剖口，以增加电焊强度，井底以管底盖封闭，使之成井管工作形式。
为防止场地地下水受到上层滞水的影响，必须对井管外围上部进行有效封闭。
见管井结构设计图。
4、观测井施工组织管理4.1 施工组织部署在甲方的总体部署下组织施工，服从甲方平衡协调及调度，确保总进度计划的实施。
4.2 施工协调管理4.2.1 与设计单位的协调①进一步了解设计意图及工程要求，根据设计意图提出具体施工实施方案。
②会同甲方、监理根据现场实际对设计提出建议，完善设计内容和设备选型。
③协调施工中需与设计人员协商解决的问题，解决不可预测因素引起的其它问题。
4.2.2 与监理公司及业主的协调①在施工过程中，严格按照经业主及监理单位批准的施工组织方案对施工进度和施工质量的管理，在施工自检上，接受监理工程师的验收和检查。
检查井施工方案(3篇)
第1篇一、工程概况检查井是城市排水系统的重要组成部分，主要用于连接排水管道、收水井、雨水口等设施，确保排水畅通。
本施工方案针对某城市排水管道检查井的施工进行详细规划。
二、施工准备1. 人员准备- 组织施工队伍，包括项目经理、技术负责人、施工员、质检员、安全员等。
- 对施工人员进行技术培训和安全教育。
2. 材料准备- 检查井井筒：根据设计要求选择合适的材质，如钢筋混凝土、玻璃钢等。
- 井盖及井座：符合国家标准，具有足够的强度和耐久性。
- 砼：按照设计要求配置，确保强度和耐久性。
- 砂、石：符合国家标准，用于基础回填。
- 钢筋：符合国家标准，用于井筒和基础加固。
- 其他材料：如水泥、防水材料、模板等。
3. 设备准备- 混凝土搅拌机、泵车、运输车辆、挖掘机、装载机、平板车、振动器、水平尺、钢卷尺等。
4. 场地准备- 清理施工现场，确保施工环境整洁。
- 设置施工围挡，保障交通安全。
- 设置临时设施，如办公室、仓库、厕所等。
三、施工工艺1. 测量放样- 根据设计图纸，确定检查井位置。
- 使用全站仪进行测量放样，确保位置准确。
2. 基坑开挖- 根据设计图纸和地质情况，确定基坑尺寸和深度。
- 使用挖掘机进行基坑开挖，注意边坡稳定。
- 开挖过程中，及时清理废土，保持施工现场整洁。
3. 基础施工- 根据设计要求，设置混凝土基础。
- 搭设模板，确保模板牢固、平整。
- 配制混凝土，浇筑基础，确保强度和密实度。
- 浇筑完成后，进行养护。
4. 井筒施工- 根据设计要求，选择合适的井筒材料。
- 制作井筒模板，确保模板牢固、平整。
- 浇筑井筒混凝土，确保混凝土密实、无蜂窝、麻面。
- 井筒施工过程中，注意钢筋绑扎和焊接。
5. 井盖安装- 检查井盖及井座，确保符合要求。
- 将井盖安装到位，确保牢固、平整。
- 检查井盖与井座的密封性，防止雨水进入。
6. 回填施工- 使用砂、石进行基础回填，分层夯实。
- 回填完成后，进行沉降观测，确保基础稳定。
水位观测井施工方案
水位观测井施工方案水位观测井施工方案一、施工目标：建设一个水位观测井，以监测水位的变化情况，提供水资源管理部门参考依据，保障当地水资源的合理利用。
二、施工要求：1. 施工地点：选择一个靠近水源的地点建设观测井。
2. 施工时间：选择在水位较低的季节进行施工，以保证施工作业的安全和顺利进行。
3. 施工规范：按照相关的规范和标准进行施工，确保施工质量和安全。
三、施工步骤：1. 方案设计：根据施工要求和地形环境，设计出观测井的具体形式和位置。
2. 土壤勘察：进行对施工地点周边土壤的勘察，确定地层情况和地表水的流向。
3. 井口挖掘：用挖掘机进行井口的挖掘，控制挖掘深度和直径符合设计要求。
4. 井筒加固：在井口内部设置井筒，采用混凝土浇注加固，确保井筒的强度和稳定性。
5. 井底施工：在井底设置排水管道，以便将井底的水排出，为观测井的使用提供条件。
6. 管道连接：将井底的排水管道与观测井的测量设备相连接，以便实时观测水位的变化。
7. 定期维护：在施工完成后，定期对观测井进行维护和检修，确保设备的正常运行。
四、工期及预算：根据以上步骤的施工内容和地理环境的不同，施工工期和预算也会有所不同。
具体的工期和预算需要根据实际情况进一步确定。
五、施工安全：在施工过程中，需要严格按照安全操作规范进行作业，确保工作人员的人身安全。
同时，在井口周围设置警示标志，提醒周围人员注意安全，避免发生意外事故。
六、环境保护：施工过程中需要注意环境保护工作，将挖掘出的土方进行妥善处置，确保不对周边环境造成污染。
在施工结束后，对施工现场进行清理，恢复原貌。
七、验收标准：井口深度、直径符合设计要求；井筒加固牢固，不发生沉降和脱落现象；井底排水管道和测量设备安装牢固，连接正常；设备正常运行，可以实时观测到水位变化；施工环境整洁，没有污染现象。
以上是本次水位观测井施工的方案，通过合理的施工过程和严格的安全管理，建设出一个符合要求的观测井，为水资源管理提供准确的数据支持，促进水资源的合理利用。
观测井工程施工方案
观测井工程施工方案一、施工概况观测井是指为了进行地质勘查、地层分析、水文地质和环境地质等调查、监测等需要而设计、施工的地质探查工程。
观测井施工的目的是为了获取地下水文地质、地下水水文地质(metrology)、环境地质、农田水利地质、建筑地质等情况的地段观测井水文地质、水文地质、环境地质、农田水利地质、建筑地质等情况的地段观测井为了指导地下水资源开发、保护、地下水环境状况的调查、监测和管理、建筑物基础设计、农田水利工程设计等工作所需。
观测井的规划、建设和运行，旨在加强对地下水资源、水土环境和地质地貌的观测、监测、研究、评价和管理，促进庙坏地质勘探调查、水文、水文、环保、农田水利地质和建筑地质勘察、施工、监督、评估和设计等领域的合理利用，建立保护和开发和综合管理的理论和技术体系。
二、施工流程1.前期准备：包括对勘察数据的梳理，确定施工参数，与相关部门的联系，准备工程设备和原材料等。
2.场地准备：清理施工场地，做好场地消防和安全隐患排查等。
3.井眼钻探：由专业井队进行实地勘察，确定井位，并进行井眼钻探。
4.灌注井筒：选用合适原材料制备井筒，并进行灌注，确保井筒牢固。
5.井下施工：将观测设备下放井下并进行连接测试。
6.安装监控系统：连接井上的监控系统，对观测数据进行实时监测。
7.完成井筒封堵：将井筒封堵，确保井内环境的稳定。
8.收尾工作：清理施工场地，做好文档资料整理和归档工作。
三、施工工艺1.井位选择：在勘察分析的基础上，选择适宜的井位，确保观测井的准确性和可靠性。
2.井眼钻探：使用合适的机械设备进行井眼钻探，掌握地下情况，确定井下设备的布置。
3.灌注井筒：选用适宜的水泥、砂浆等原材料制备井筒，进行灌注，确保井筒的牢固性和稳定性。
4.井下设备安装：将观测设备下放井下，并进行连接测试，确保设备运行正常。
5.监控系统安装：在井口安装监控系统，连接井下设备，进行数据的实时监测。
6.井筒封堵：根据需要对井筒进行封堵，确保井内环境的稳定和安全。
PVC观测井施工方案
PVC观测井施工方案一、PVC管材和管件的检验管材进入施工现场后，首先检查管材尺寸误差是否超标；管材壁厚是否均匀、有否变形；承口有无开裂；管材是否内含杂质；插口端部倒角是否合乎标准；插口有无插入深度标线；管件与管材的规格、材质、标准是否一致等。
如发现有损坏、变形、变质迹象或存放超过规定期限时，及时进行抽样鉴定。
1、管材的现场检验⑴、外观管材内外壁应光滑、清洁，没有划伤和其它缺陷，不允许有气泡、裂口及明显的凹陷、杂质、颜色不均、分解变色线等。
管端头须切割平整，并与管的轴线垂直。
⑵、管材与插口的工作面，必须表面平整，尺寸准确，既要保证安装时插入容易，又要保证接口的密封性能。
⑶、管材同一截面的壁厚偏差不得超过14%。
⑷、管材的弯曲度≤1.0%。
2、管件的现场检验⑴、管件的壁厚不小于同规格管材的壁厚；⑵、外观表面准须光滑，无裂纹、气泡、脱皮和严重的冷斑、明显的杂质以及色泽不均分解变色等缺陷。
二、管材、配件的运输及堆放⑴、PVC管材及配件在运输、装卸及堆放过程中须轻拿轻放，严禁抛扔或激烈碰撞。
⑵、PVC管须避免阳光暴晒，短期堆放须遮盖，若存放期较长，则须放置于室内或能防晒隔雨棚库内，以防变形和老化，强度及韧性下降。
⑶、PVC管材、配件堆放时，须放平垫实，堆放高度不得超过1.5m；对于承插式管材、配件堆放时，相邻两层管子的承口相互倒置并让出承口部位，以免承口承受集中荷载。
⑷、PVC管材运输和堆放时可以采用大管套小管的形式，但套装的管子须呈自由状态，避免使内外管处于过度挤撑状态。
⑸、管材堆放须摆放整齐，避免杂乱无序，使管子受到挤压产生永久变形。
⑹、不同规格的管子须分别堆放，避免安装时尺寸不配或互相用错管子而发生暴管事故；⑺、严禁施工现场拖拉管子，以防止管身特别是插口端部密封接触部位划伤，造成接头漏水。
三、观测井施工工艺流程观测井施工采用小型正循环钻机成孔，具体施工工艺如下：图1.1 观测井施工流程四、观测井工序与技术要求成孔施工机械设备选用小型正循环钻机及其配套设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
观测井施工方案
1、场地岩土工程条件
1.1场地周边环境
1.2场地工程地质与水文地质条件
拟建场地位于长江岸，属长江一级阶地冲积平原类型。
拟建场地地形平坦，地面标高在m之间。
根据勘察资料，钻探揭露深度范围内，场地地层自上而下划分为：0～0. 5 耕植土
0.5～20m 粉质粘土
20～40m 强风化砂岩
2、施工方案编制依据
本施工组织设计主要依据及采用的规范如下：
甲方提供的相关图纸、资料；
《供水水文地质勘察规范》（GB50027-2001）；
《供水管井技术规范》（GB50296-99）；
《岩土工程勘察规范》（GB50021-2001）；
3、观测井设计
本次拟开凿水位观测井1口。
本工程观测井具体设计如下：
观测井孔径为300mm，管径146mm，孔深40.5m，井深50m，观测井井口标高根据现场情况高于现地面0.5m。
观测井井管采用
Φ146mm无缝钢管，壁厚不小于5mm，实管长25.0m，滤管长13.0m，
沉淀管长2m。
具体见观测管井结构设计图。
滤管管眼直径为16mm，采用梅花型排列，孔隙率≥15%，外壁采用垫筋缠铅丝过滤器，井管单管长度为5m左右，下置过程中以电焊连接，焊接口打45度剖口，以增加电焊强度，井底以管底盖封闭，使之成井管工作形式。
为防止场地地下水受到上层滞水的影响，必须对井管外围上部进
行有效封闭。
见管井结构设计图。
4、观测井施工组织管理
4.1 施工组织部署
在甲方的总体部署下组织施工，服从甲方平衡协调及调度，确保总进度计划的实施。
4.2 施工协调管理
4.2.1 与设计单位的协调
①进一步了解设计意图及工程要求，根据设计意图提出具体施工实施方案。
②会同甲方、监理根据现场实际对设计提出建议，完善设计内容和设备选型。
③协调施工中需与设计人员协商解决的问题，解决不可预测因素引起的其它问题。
4.2.2 与监理公司及业主的协调
①在施工过程中，严格按照经业主及监理单位批准的施工组织方
案对施工进度和施工质量的管理，在施工自检上，接受监理工程师的验收和检查。
②贯彻甲方已建立的质量控制，检查管理制度，并以此对各施工工序严格控制，确保工程质量。
③所有进入施工现场使用的成品、半成品、设备、材料、均主动提交合格证及质保书，并按监理工程师要求对使用材料送检。
4.3 组织管理体系
为了保证高效、优质、低耗地完成供水井的施工任务，我单位将其作为重点工程，按“项目法”施工要求，成立项目经理部。
4.3.1项目经理部主要部门组成及职责
4.3.2项目经理部组组织机构
项目部组织机构见下图：
5、施工平面布置及管理
5.1 总体布局
5.1.1 本工程为重点防火单位，因此材料堆场、加工场必须由甲方指定的地点进行布置。
5.1.2 在施工期间，现有进出口作为施工材料运输进入通道。
5.1.3 现场材料加工区可根据施工需要就近设置。
5.2 现场平面布置管理
根据甲方对工期要求情况，若能单个工艺顺次施工，则可逐个工艺单个安排，若出现交叉平行作业，则其布置必须合理并应统筹管理。
5.3.1 对每一工艺的施工，结合其施工特点，对材料堆场，加工、设备行进路线等应合理布置，每一工艺的施工必须考虑一下工艺施工的布置，避免相互影响，浪费人力、物力。
5.3.2 设专人对现场统一管理，合理布置、调度。
5.3.3 对施工现场重要设施，或区域设标志，避免出现事故或
其它隐患。
6、主要施工方法及施工顺序
6.1 供水井施工
6.1.1施工工序及设备选择
根据相关规范、规程的技术要求，根据现场地质条件，结合现场及周边环境情况，其施工设备采用1台ZJ-150型钻机成孔。
按设计其成孔直径Φ300mm，管径Φ146mm，成孔深度40.5m。
根据施工设备情况，其施工工艺流程如下：
工序流程图
根据施工工艺要求，其主要设备配备如下表：
主要设备、机具一览表
6.2.2、施工工艺
施工准备
①清除现场障碍物及地下障碍物
②按设计要求，准确地将供水井位置测放至施工现场（如井位和场区配套设施相冲突时，井位可移至适当位置）；
③检查设备状况，保证设备施工的正常状态。
水井施工技术要求
根据设计要求，以及《供水管井设计施工与验收规范》（JJ10-86）的有关技术规定，其供水井施工中应注意以下要求。
①测放供水井井位要准确，测放位置误差不大于±10cm。
②钻机就位后，要求安装平稳，开孔圆、正、直，成井倾斜度不大于1%。
③井管安装前检查成井的圆度和深度，井身直径不小于设计值20mm，孔底沉淀物必须冲洗彻底。
④井管制作严格按设计要求制作，其具体要求为：底部2.0m为沉淀管，沉淀管底部用钢板进行封闭，中间25.0~38.0m为过滤管，上部为实管。
井管采用146×5.0mm无缝钢管和缠丝填砾过滤器，填砾规格为2-5mm硅质圆砾。
滤管管孔采用梅花形排列，孔眼直径为16mm，孔隙率≥15%，外壁缠直径为14#的铅丝，丝间距为2mm，单管长度为5m左右，以电焊连接
⑤井孔采用清水或泥浆成孔，以保证成井过程时不产生坍孔或流砂，若采用泥浆成井，在下管前必须对孔内泥浆进行淡化处理。
钻进过程中需对含水层的颗粒进行取样，取样时应3米取一次样并做好现
场施工记录，所采集的样品必须妥善保存。
⑥井管安装至设计标高后，填砾，并用粘土球封闭上层潜水，然后采用活塞洗井至水流通畅。
（投放滤料时应沿井管连续均匀填入，并测量记录其位置和数量，发现中间卡塞时应及时处理以保证填封密实）。
所投放的滤料应进行筛选，所筛选的颗粒为磨圆度较好，无其它杂物的硅质砾石。
⑦最后安装潜水电泵抽水至清水为止，同时检验出水的含砂率，按设计要求，管井出水的含砂量应小于二十万分之一（体积比）。
⑧潜水电泵采用扬程不小于26m，最大流量为10T/H，泵体最大外径不大于100mm。
6.2.3钻机施工安全措施
①钻机、钻具和吊钻头的钢丝绳，均应符合设计要求，使用时应有专人检查维修。
②工作平台及钻机平台上应满铺脚手板及设置栏杆、走道，并应及时清除杂物。
③凡未施工的孔口，均应加防护盖。
④钻机的钢丝绳在卷筒上应排列整齐。
卷绕钢丝绳时，严禁工作人员在其上跨越。
卷筒上的钢丝绳不得放完，应至少保留三圈，严禁人为钢丝绳卷绕。
⑤电动卷筒在工作中，如遇停电或停机检查保养时，应将电源关闭。
工作停止后，亦应将电源关闭，锁好开关箱。
⑥钻机钻进时，卷扬机变速器换挡应事先停车，挂上档后，方可开车。
⑦当拆钻杆为双层作业时，上下应紧密联系，防止落物伤人。
严禁用机械动力拆接钻杆。
⑧当滑移钻台平车时，应防止挤压电缆及风水管。
⑨安装水泵时人工与机械配合，需注意安全。
6.3抽水试验
观测井施工完毕后在抽水试验进行前应进行洗井，直至水清砂净，方可进行抽水试验，以确定单井水量、水位、水温及采取水样等数据。
抽水试验严格按照有关规范执行，认真记录相关数据，并保证其完整性、真实性。
6.4上部井壁封填
为防止地表水沿井壁下渗影响地下水位，地下水沿井壁管上涌流出地表，井孔上部20.0m段部位采用粘土球封填。
6.7观测井设施保护
观测井是场区地下水位监测的保证，观测井施工完毕后应修建井室，防止损坏。
7、施工进度计划及人员安排
7.1 工期安排
根据施工现场实际情况，结合本工程施工特点，其工期安排如下：1口观测井施工在7个有效工作日完成。
7.2 工期保证措施
7.2.1 组建过硬精干的项目班子和施工队伍，选派有实际经验的项目经理担任该项目的项目经理。
7.2.2 严格按施工进度计划指导施工，并由项目经理统一各施工班组的施工进度，施工协调，统一指挥，协调各部门之间的关系，为总工期的实现创造条件。
7.2.3 严格推行“项目法”施工管理，发挥项目班子的积极性，对各班组明确责任制，充分调动项目部及施工人员的积极性，选用高素质施工人员进入该工程施工，从组织上保证工程进度的实施。
7.2.4 精心组织，强化指挥，科学管理，合理安排、精心施工。
7.2.5 充分利用作业面，组织主体交叉作业，尽量缩短工艺的施工时间。
7.3 施工人员安排
安排专业有丰富施工经验的队伍进场施工。
各工序均安排有：专业负责人、施工员、质检员、机长等。
总人员安排见下表。
第11页共22页。
