一种用于蓝牙终端的小型天线设计
一种小型化蓝牙印刷天线的设计

便 携式 电脑 等设 备 中… , 遍 接 受 它 的 T 作 频 段 为 普
长可由式 A =A/√ 。 计算。其中 , 是介质的介
电常 数 , , 是介 质 的磁 导率 。 因此 通过 降 低 电磁 波
在介 质 中传 播 的 波 长 , 是 实 现 天 线 的 重 要 方 法 。 也
第 l 0卷
第2期 1
21 0 0年 7月
科
学
技
术
与
工
程
V 1 1 No 2 J l 0 0 o. 0 .1 uy 2 1
17 —85 2 1 ) 15 6 —5 6 11 1 (0 0 2 — 13 0
S i n e Te h lg n gne rn c e c c noo y a d En i e i g
21 0 0年 4月 3 日收 到 通信作 者简介 : 高 飞(96 ) 黑龙江人 , 士研究生 , 究方 李 18 一 , 硕 研 向 : 波天线 、 牙天线 、 米波成像等 。 短 蓝 毫
的选 取 就 成 为 能 否 在 最 小 限度 的 降 低 天 线 性 能 的 同时实 现小 型化 的重 要 因素 。 同 时 , 电磁 波 在 介 当 质 中传播 时 , 波 长 会 变 短 , 磁 波 在 介 质 中的 波 其 电
关 键词 蓝牙
印刷天线
曲流
巾 图法 分类号
T 88 6 N 2. ;
文献标志码
倒F天线设计

蓝牙的倒F型天线设计引言蓝牙是一种支持设备短距离通信(一般是1Om之内)的无线电技术,能在设备之间进行无线信息交换,其工作频段是2.4~2.483 GHz的全球通信自由频段,目前已广泛应用在移动通信设备中。
天线是蓝牙无线系统中用来传送与接收电磁波能量的重要必备组件。
由于目前技术尚无法将天线整合至半导体芯片中,故在蓝牙模块里除了核心的系统芯片外,天线是另一个影响蓝牙模块传输特性的关键性组件。
本文给出了一款倒F型天线的设计,该天线尺寸小,设计简约,制造成本低,工作效率高,适用于蓝牙系统应用。
1 天线设计倒F型天线是上世纪末发展起来的一种天线,具有结构简单、重量轻、可共形、制造成本低、辐射效率高、容易实现多频段工作等独特优点,因此,近几年来,倒F型天线得到了广泛的应用研究和发展。
倒F天线是在倒L天线abc的垂直元末端加上一个倒L结构edb构成。
它使用附加的edb结构来调整天线和馈电同轴线的匹配。
该天线具有低轮廓结构,辐射场具有水平和垂直两种极化,另外由于结构紧凑而且具有等方向辐射特性,同时其良好的接地设计可以有效提高天线的工作效率。
图1所示是典型的倒F 型天线结构图,该天线可以看作是e端短路,a端开路的谐振器,所以,a端电压最大,电流为零,e端电压为零,电流最大。
由于倒F天线的结构中包含了接地的金属面,可以降低对射频模块中接地金属面的敏感度,因此非常适合用于片上系统。
另外,由于倒F天线只需利用金属导体配合适当的馈线来调整天线短路端到接地面的位置,因而制作成本较低,可以直接与PCB电路板焊接在一起。
图2所示为倒F型天线在电路板上的布置图。
倒F型天线在电路板上的布置图2 测量基本原理图3所示是一个网络分析仪的原理框图。
在对倒F天线进行测量时,先由仪器发出扫频信号,并将该信号通过输出口送到被测设备,当信号通过设备后,再送回网络分析仪。
网络分析仪的原理框图由于待测设备的输入阻抗与网络分析仪的输出阻抗不可能理想匹配,因而必然会发射一部分信号。
蓝牙天线设计

蓝牙天线设计目前最常见的蓝牙天线有偶极天线(dipole antenna),倒 F 型天线(planar inverted F anternna)、曲流线型天线(meander line antenna)、微小型陶瓷天线(ceramic antenna)、液晶聚合体天线(lcp)和棒状天线(2.4G 频率专用)等。
由于这些具有近似全向性的辐射场型以及结构简单、制作成本低的优点,所以非常适合嵌入蓝牙技术装置使用。
下面主要介绍 4 种天线的设计方法。
1、倒F 型天线倒F型天线是由于其结构与倒置的英文字母 F 相似而得名。
如下图 1 所示。
其中(L+H)只有四分之一波长,而且在其结构中已经包含有接触地金属面,可以降低对模块中接地金属米难的敏感度,所以非常适合用在蓝牙模块装置中。
另外一方面,由于倒 F 型天线只需要利用金属导体配合适当的馈线及天线短路到接地面的位置,故其制作成本低,而且可以直接与pcb电路板焊接在一起,一体化设计。
倒 F 型天线的天线体可以为线状或者片状,若以金属片制作则可以为SMD(suerface-mountde device)组件焊接在电路板上达到隐藏天线的目的。
此时为了支撑金属片不与接地金属面产生短路,通常会在金属片与接地面之间加入绝缘介质。
当使用介电常数较高的绝缘材料还可以缩小蓝牙天线尺寸。
图 2 给出了倒 F 型天线的pcb设计封装参数。
作为板载天线的一种,倒 F 型天线设计成本低但是增加了一定的体积,但是实际应用中是最长见一的一种。
倒 F 型天线是1/4 波长天线,除去其天线接入点外,其外轮廓为L 形状。
图 2 中蓝牙天线接入点与蓝牙芯片的天线引脚相连接,外轮廓L 型短边接地,天线接入点介于地和天线开放端之间。
板载F型天线一般放在pcb 顶层,铺地一般放在顶层并位于天线附近,但天线周围务必不能放置地,周围应是净空区。
图 3 给出了倒 F 型天线在PROTEL 中制作成板载天线的应用示范:2、曲流型天线曲流型天线的长度比较难确定。
一种用于蓝牙终端的小型天线设计

器件 中, 天线对信号传输质量 的影响至关重要 。由于蓝牙 并对天线进行加工和测试 分析 。
设备种类繁多 , 天线在结构 和选 材上存在 差异 , 冈此选用
适 当的结构设计可 以起到提高数据传输的可靠性 、 降低制 造成本 、 易于和其他部件 共形等作用¨ 。随着无线通信
tr d,teme s rd 一 0 d b n wit s1 0 MHz a h c rce esten e fBleo t ehn lg . ue h au e 1 B a d dh i 2 ,e c haa trme t h e dso u宽提高 了07 , 0d , .% 达到 了 37 , .% 同时有效 地 缩小 了天 线的尺 寸( 1 n× mx I 。对 天线进 行加 工 并测 1 m l 9m 6I T m) 试, 回波损耗 为 ~ 0d 1 B的带宽 为 10M , 2 Hz各项 指标 均满足 蓝牙技术 需要 。 【 关键词 】蓝牙 ;IA; 线 ; PF 天 小型化 【 中图分类号】T 9 N2 【 文献标识码】A
一
M i i t ie n a urz d Antnn orA p ia i n o u t o h Te m i a e a f pl to fBl e o t r n l c
HA0 n g n . Ho g a g HU n h a T AN i a We s u i . I Hay n
(. oee E coiEg ei ; o m n ao Rs r I t toNwTc og Ap ci , fClg ltn nien b m ui tn eac ni ef e e nl y plao t l er c n rg .C ci e h st u h o i tn
蓝牙天线设计

蓝牙天线设计————————————————————————————————作者:————————————————————————————————日期:ﻩ蓝牙天线设计目前最常见的蓝牙天线有偶极天线(dipole antenna),倒F型天线(planar inverted F anternna)、曲流线型天线(meander line antenna)、微小型陶瓷天线(ceramic antenna)、液晶聚合体天线(lcp)和棒状天线(2.4G频率专用)等。
由于这些具有近似全向性的辐射场型以及结构简单、制作成本低的优点,所以非常适合嵌入蓝牙技术装置使用。
下面主要介绍 4 种天线的设计方法。
1、倒F 型天线倒F型天线是由于其结构与倒置的英文字母 F 相似而得名。
如下图 1 所示。
其中(L+H)只有四分之一波长,而且在其结构中已经包含有接触地金属面,可以降低对模块中接地金属米难的敏感度,所以非常适合用在蓝牙模块装置中。
另外一方面,由于倒 F 型天线只需要利用金属导体配合适当的馈线及天线短路到接地面的位置,故其制作成本低,而且可以直接与pcb电路板焊接在一起,一体化设计。
倒 F 型天线的天线体可以为线状或者片状,若以金属片制作则可以为SMD(suerface-mountde device)组件焊接在电路板上达到隐藏天线的目的。
此时为了支撑金属片不与接地金属面产生短路,通常会在金属片与接地面之间加入绝缘介质。
当使用介电常数较高的绝缘材料还可以缩小蓝牙天线尺寸。
图 2 给出了倒 F 型天线的pcb设计封装参数。
作为板载天线的一种,倒 F 型天线设计成本低但是增加了一定的体积,但是实际应用中是最长见一的一种。
倒F型天线是1/4 波长天线,除去其天线接入点外,其外轮廓为L 形状。
图 2 中蓝牙天线接入点与蓝牙芯片的天线引脚相连接,外轮廓L型短边接地,天线接入点介于地和天线开放端之间。
板载F型天线一般放在pcb 顶层,铺地一般放在顶层并位于天线附近,但天线周围务必不能放置地,周围应是净空区。
几种低功耗蓝牙板载天线设计

几种低功耗蓝牙板载天线设计
一直以来,无论是智能手机、还是笔记本电脑、亦或是平板电脑,蓝牙都是智能设备的标配。
随着移动互联网的发展,现在涌现出大量的智能可穿戴设备,而支撑这些应用的发展不仅需要移动软件支持,同样也需要无线传感技术的支持,蓝牙依然是无线连接的首选通信方式。
蓝牙技术,就是这中间最重要的一环。
不仅要求通讯灵敏度,还需要小型化,更需要低功耗,更重要的是要低成本。
Bluetooth 4.0版本的出现,解决了这些问题,它包含Bluetooth Smart(低功耗)功能,具有以下特点:
1)能耗低
2)成本低
3)标准纽扣电池能让设备运行数年。
蓝牙天线设计

引言蓝牙是一种支持设备短距离通信(一般是1Om之内)的无线电技术,能在设备之间进行无线信息交换,其工作频段是2.4~2.483 GHz的全球通信自由频段,目前已广泛应用在移动通信设备中。
天线是蓝牙无线系统中用来传送与接收电磁波能量的重要必备组件。
由于目前技术尚无法将天线整合至半导体芯片中,故在蓝牙模块里除了核心的系统芯片外,天线是另一个影响蓝牙模块传输特性的关键性组件。
本文给出了一款倒F型天线的设计,该天线尺寸小,设计简约,制造成本低,工作效率高,适用于蓝牙系统应用。
1 天线设计倒F型天线是上世纪末发展起来的一种天线,具有结构简单、重量轻、可共形、制造成本低、辐射效率高、容易实现多频段工作等独特优点,因此,近几年来,倒F型天线得到了广泛的应用研究和发展。
倒F天线是在倒L天线abc的垂直元末端加上一个倒L结构edb构成。
它使用附加的edb结构来调整天线和馈电同轴线的匹配。
该天线具有低轮廓结构,辐射场具有水平和垂直两种极化,另外由于结构紧凑而且具有等方向辐射特性,同时其良好的接地设计可以有效提高天线的工作效率。
图1所示是典型的倒F型天线结构图,该天线可以看作是e端短路,a端开路的谐振器,所以,a端电压最大,电流为零,e端电压为零,电流最大。
由于倒F天线的结构中包含了接地的金属面,可以降低对射频模块中接地金属面的敏感度,因此非常适合用于片上系统。
另外,由于倒F天线只需利用金属导体配合适当的馈线来调整天线短路端到接地面的位置,因而制作成本较低,可以直接与PCB电路板焊接在一起。
图2所示为倒F型天线在电路板上的布置图。
倒F型天线在电路板上的布置图2 测量基本原理图3所示是一个网络分析仪的原理框图。
在对倒F天线进行测量时,先由仪器发出扫频信号,并将该信号通过输出口送到被测设备,当信号通过设备后,再送回网络分析仪。
网络分析仪的原理框图由于待测设备的输入阻抗与网络分析仪的输出阻抗不可能理想匹配,因而必然会发射一部分信号。
低功耗蓝牙模块四大板载天线PCB设计方式

图 2:曲流型天线设计示意图 1
图 3:曲流型天线设计示意图 2
注:天线长度计算公式: 天线的长度(米)=(300/f)*0.25*0.96 其中 f 表示频率(MHz),0.96 为波长缩短率 蓝牙天线长度约为 300/2.4G*0.25*0.96 大约为 31mm
蓝牙天线设计之陶瓷天线设计: 陶瓷天线是另外一种适合于蓝牙装置使用的小型化天线。陶瓷天线的种类分为块状陶瓷天线和多层陶瓷天 线。由于陶瓷本身介电常数较 PCB 电路板高,所以使用陶瓷天线能有效缩小天线尺寸,在介电损耗方面, 陶瓷介质也比 PCB 电路板的介电损失小,所以非常适合低耗电率的的蓝牙模块中使用。在 PCB 设计时,天 线周围要净空就可以了,特别注意不能敷铜。如下图:
图 4:陶瓷天线设计示意图
蓝牙天线设计之 2.4G 棒状天线设计: 2.4G 棒状蓝牙天线体积大,但传输距离要强于其他天线。在 PCB 设计时,天线周围也和上述的三种天线设 计一样意图
关于蓝牙天线设计的其它相关注意点: 1)天线的信号(频率大于 400MHz 以上)容易受到衰减,因此天线与附近的地的距离至少要大于三倍的线 宽。 2)对于微带线与带状线来说,特征阻抗与板层的厚度、线宽、过孔以及板材的介电常数相关。 3)过孔会产生寄生电感,高频信号对此会产生非常大的衰减,所以走射频线的时候尽量不要有过孔。
Bluetooth 4.0 版本的出现,解决了这些问题,它包含 Bluetooth Smart(低功耗)功能,具有以下特点: 1)能耗低 2)成本低 3)标准纽扣电池能让设备运行数年 4)多供应商互操作性 5)增强射程
在硬件设计中,天线设计是比较有讲究,常用的低成本设计方式是 PCB 板载天线设计方式,但 PCB 板载天 线在实际中应该如何设计,才能达到很好的收发效果呢?下面跟随蓝牙模块厂家云里物里一起来看下,以 下有四种蓝牙天线设计可供参考: 蓝牙天线设计之倒 F 型天线: 倒 F 型天线的天线体可以为线状或者片状,当使用介电常数较高的绝缘材料时还可以缩小蓝牙天线尺寸。 作为板载天线的一种,倒 F 型天线设计成本低但增加了一定体积,在实际应用中是最常见的一种。天线一 般放置在 PCB 顶层,铺地一般放在顶层并位于天线附近,但天线周围务必不能放置地,周围应是净空区。 如下图:
一种小型化蓝牙印刷天线的设计

一种小型化蓝牙印刷天线的设计中心议题*提出了一种小型化蓝牙印刷天线*给出了具体设计及实现解决方案*降低电磁波在介质中传播的波长*将偶极天线的两个振子固定在介质基板上随着通信技术的发展,短距离无线通信以其快速、便捷的优势,成为了室内通信中不可替代的通信手段。
蓝牙(Bluetooth)是一种能够支持短距离无线通信的无线电技术,现已广泛应用于移动电话、便携式电脑等设备中,普遍接受它的工作频段为2.4GHz—2.484GHz。
天线作为通信系统中重要的能量转换部件,承担着信号的发射、接收任务,而其工作频段又与其物理尺寸直接相关,大尺寸的天线往往占据了一个系统的主要空间,影响系统小型化。
目前的蓝牙天线,尺寸都比较大,开展蓝牙天线的小型化研究,降低蓝牙系统的整体尺寸,是十分必要的。
常见的蓝牙天线主要分为偶极天线、PIFA天线和陶瓷天线三种。
PIFA 天线属于单极子天线,它的反射损耗对地板大小比较敏感,同时,其远场辐射不均匀,难以满足手机、蓝牙耳机等终端设备对天线的全向辐射要求;陶瓷天线普遍增益较小;偶极天线易于实现较大的增益和较小的反射损耗,但其电长度一般都是波长的1/2。
按此计算工作在2. 45GHz的蓝牙天线需有约60mm长,而普通手机的大小一般是110mm ×40mm,蓝牙USB设备的大小一般是50mm×16mm甚至更小,蓝牙耳机的尺寸一般是33mm×10mm。
如此长的天线尺寸显然占据了手机、蓝牙耳机等终端设备巨大的设计空间,不利于系统的小型化。
本文设计的蓝牙天线,是基于印刷偶极天线的模式,天线印刷在FR—4介质板上,采用曲流技术,具有尺寸小、全向辐射等优点。
1蓝牙天线的设计曲流技术是一种常见的天线小型化技术,通过弯折实现曲流,可以有效减小天线的物理尺寸。
弯折也会造成天线的增益等性能的降低,因此,在弯折时各段金属线的间距,弯折的各段金属线的长度的选取就成为能否在最小限度的降低天线性能的同时实现小型化的重要因素。
新型蓝牙PIFA天线设计

新型蓝⽛PIFA天线设计
新型蓝⽛PIFA天线设计
0 引⾔
蓝⽛是⼀种⽀持设备短距离通信(⼀般是1Om 之内)的⽆线电技术,能在设备之间进⾏⽆线信息交换,其⼯作频段是2.4~2.483 GHz 的全球通信⾃由频段,⽬前已⼴泛应⽤在移动通信设备中。
天线是蓝⽛⽆线系统中⽤来传送与接收电磁波能量的重要必备组件。
由于⽬前技术尚⽆法将天线整合⾄半导体芯⽚中,故在蓝⽛模块⾥除了核⼼的系统芯⽚外,天线是另⼀个影响蓝⽛模块传输特性的关键性组件。
本⽂给出了⼀款倒F 型天线的设计,该天线尺⼨⼩,设计简约,制造成本低,⼯作效率⾼,适⽤于蓝⽛系统应⽤。
1 天线设计
倒F 型天线是上世纪末发展起来的⼀种天线,具有结构简单、重量轻、可共形、制造成本低、辐射效率⾼、容易实现多频段⼯作等独特优点,因此,近⼏年来,倒F 型天线得到了⼴泛的应⽤研究和发展。
倒F 天线是在倒L 天线abc 的垂直元末端加上⼀个倒L 结构edb 构成。
它使⽤附加的edb 结构来调整天线和馈电同轴线的匹配。
该天线具有低轮廓结构,辐射场具有⽔平和垂直两种极化,另外由于结构紧凑⽽且具有等⽅向辐射特性,同时其良好的接地设计可以有效提⾼天线的⼯作效率。
倒F 型天线在电路板上的布置⽹络分析仪的原理框由于待测设备的输⼊阻抗与⽹络分析仪的输出阻抗不可能理想匹配,因⽽必然会发射⼀部分信号。
这样,⽹络分析仪对输出与输⼊信号进⾏⽐较,即可得出待测设备的传输指标,如增益、插⼊损失、分配损失等;⽽对输出和反射信号进⾏对⽐,则可得出待测设备的反射指标(如
反射损耗等)。
在对倒F 天线进⾏测试时,应先将⾼频导线焊接到PCB 上的天线测试。
小型蓝牙标签天线的仿真设计

小型蓝牙标签天线的仿真设计
殷晓敏;顾宇;邵蔚
【期刊名称】《电子测量技术》
【年(卷),期】2016(0)8
【摘要】小型标签RFID芯片的工作频率为13.56 MHz,本文主要设计了小型蓝牙标签的天线,该天线采用电感耦合的形式。
用ANSYS公司的电磁仿真软件HFSS对小型标签天线的各种形状,厚度,层数,圈数的场强进行仿真分析和比较,做好线圈的电感匹配,并查看天线的S参数使其频率在13.56 MHz时有较好的谐振,设计出了满足在小型标签中尺寸小,抗干扰性能强的天线,使其在13.56 MHz时具有最好的传输性能。
最后将天线安装在RFID芯片上后进行封装,得到成本低,实用性强,应用广泛的小型标签。
结果测得标签的最远读取距离为35cm。
【总页数】4页(P177-180)
【关键词】线圈天线;射频识别;HFSS仿真;阻抗匹配;电感耦合
【作者】殷晓敏;顾宇;邵蔚
【作者单位】南通大学电子信息学院
【正文语种】中文
【中图分类】TP319
【相关文献】
1.一款小型蓝牙天线的设计与应用 [J], 纪晓洁;张浩
2.一种用于蓝牙终端的小型天线设计 [J], 郝宏刚;胡文帅;田海燕
3.一种小型蓝牙平面倒F天线设计 [J], 黄姗姗;李骏
4.一种小型化RFID标签天线的仿真设计 [J], 汤伟;林斌;周建华;游佰强
5.一种小型化蓝牙印刷天线的设计 [J], 邱景辉;李高飞;孙博;王楠楠;韩雪
因版权原因,仅展示原文概要,查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
c 为自由空间光速, L 和 W 分别为辐 式中: f 为谐振频率, 射贴片的长度和宽度。由式( 1 ) 可以得出, 矩形辐射贴片 的长边和宽边之和近似等于 λ /4。 在理论分析的基础上, 为了实现天线设计的小型化,
。
基金项目: 国家自然科学基金项目( 60907041) ; 重庆市自然科学基金项目( CSTCJJA40013)
图3
缝隙 1 的长度变化对天线性能的影响
[ 11 ]
由于短路壁会对 PIFA 天线造成一定的影响, 所以可 以通过调整短路壁的位置改善 PIFA 天线的性能 。短 路壁的位置将影响 PIFA 的有效带宽 f r , 一般情况下短路 壁的位置参数增大, 天线的有效带宽也会增大, 但会带来 中心工作频率的偏移
Miniaturized Antenna for Application of Bluetooth Terminal
HAO Honggang a , HU Wenshuai a , TIAN Haiyan b
( a. College of Electronic Engineering; b.
Communication Research Institute of New Technology Application,
图6 天线的回波损耗
根据仿真的天线模型对天线进行加工, 如图 7 所示。 天线的辐射贴片、 地板和短路壁均采用 0. 035 mm 厚的黄 内同轴直径为 1 铜片。采用 50 Ω 的 SMA 接头同轴馈电, mm。采用型号为 TD3618C 的矢量网络分析仪测量天线 的回波损耗特性, 测得曲线如图 8 所示。从测量曲线中可 以看出, 扫频范围是 2. 0 ~ 3. 0 GHz, 谐振频率在 2. 45 GHz 附近, 回波损耗 - 10 dB 处带宽性能良好, 相比仿真结果 ( 见图 6) , 带宽提高到了 120 MHz。由于加工和测试中各 种因素的影响, 测试结果存在误差。
图8
测试结果
多次曲折开槽, 会带来误差。2 ) 仿真软件中的模型连接 处通过合并操作完成, 为理想连接。而实际加工制作过程 中, 需要用焊接材料进行连接, 由于材料本身的特性会导 致误差出现。3) 仿真环境中, 理想辐射边界为空气, 在实 大气为非理想不均匀气体, 也会造成测试结果 际环境中, 的误差。
3
小结
在蓝牙技术的应用中, 天线是影响蓝牙通信性能的
关键器件, 因此蓝牙天线的开发和设计有十分重大的意 义。本文利用曲流技术设计了一款工作频率在 2. 45 GHz 的小型蓝牙天线, 相对带宽达到了 3. 7% , 有效地缩小了 天线的尺寸( 11 mm × 9 mm × 6 mm ) , 适合在蓝牙模块中
[ 10 ] [ 9 ]
。PIFA 天线的
, 例Βιβλιοθήκη , 即 ( 1)4] 、 [ 5] 、 [ 6] 、 [ 7] 如文献[ 中所设计的蓝牙天线的尺寸分 19. 5 mm × 9. 5 mm × 4 mm, 别为 16 mm × 8 mm × 7. 5 mm, 33 mm × 6. 6 mm × 0. 8 mm, 42 mm × 46 mm × 1 mm。因此, 为了满足产品设计需要, 天线的尺寸需要进一步减小。平 提高介电常 面倒 F 天线的小型化方法主要有曲流技术、 数、 短路加载、 电阻加载和附加集总原件等
蓝牙工作在全球开放的 ISM( 2. 4 ~ 2. 484 GHz) 频段, 是一种用于近距离数据传输的无线通信技术, 目前已经在 很多终端设备中得到了广泛的应用。在蓝牙模块的所有 器件中, 天线对信号传输质量的影响至关重要。由于蓝牙 天线在结构和选材上存在差异, 因此选用 设备种类繁多, 适当的结构设计可以起到提高数据传输的可靠性、 降低制
图4 短路壁的位置变化对天线性能的影响
由于天线开了 3 个缝隙, 通过仿真确定缝隙的位置后, 馈电点的合理选取将直接关系到天线谐振点和带宽等指 标。如图 5 所示, 虽然随着馈电点与缝隙 1 的距离减小, 天 线的带宽会增加, 最大带宽可以接近 100 MHz, 但是天线的 谐振频率随之增大, 产生频率偏移的现象。随着馈电点的 移动, 馈电点到短路壁的距离、 电流路径方向也会相应的改 变。也就是说分布参数的变化引起输入的阻抗变化, 同时 天线表面电流分布也变化, 从而远场性能也改变了。当缝 隙 1 距馈电点 2. 5 mm 时, 天线性能满足设计要求。
[ 1 -2 ] 。随着无线通信 造成本、 易于和其他部件共形等作用
基于上述倒 F 型天线的特点以及天线小型化的相关 本文主要采用曲流技术对平面倒 F 天线进行小型 技术, 化改进设计, 研究各种主要参数对天线性能造成的影响, 并对天线进行加工和测试分析。
1
天线设计
PIFA 天线由辐射贴片、 短路贴片、 馈电点、 接地面和
[ 3 ]
介质等组成, 其结构类似于 1 /4 波长的单极子天线。辐射 贴片通过短路贴片与接地面相连, 使用阻抗为 50 Ω 的同 轴馈电, 介质层为空气, 其相对介电常数为 εr = 1。将短路 增加了天线的有效电 贴片置于辐射贴片与接地板之间, 感, 从而使矩形辐射贴片的电长度减小 尺寸近似由式( 1) 确定 f≈ c 4 ( L + W)
2
仿真分析与测试
为了获得更好的天线性能, 需要对天线的各个参数
进行优化。经过初步的仿真分析, 发现主要影响天线性能 的 3 个参数主要为缝隙 1 与馈电点中心的距离( t) 、 缝隙 1 的长度( L1 ) 和短路壁的位置( k ) 。仿真优化后确定天线的 L = 11 mm, h = 6 mm, W1 = 3 mm, W2 = 尺寸为: W = 9 mm, 2 mm, W3 = 6. 5 mm, L1 = L2 = L3 = 10. 5 mm, 缝隙 1、 缝隙 2、 缝 接地板的尺寸为 60 mm ×40 mm, 馈电 隙 3 的宽度均为 1 mm, 方式采用同轴馈电。基于上述给定尺寸, 在其他参数不变 的情况下, 分别讨论 3 个参数之一发生变化时, 对天线的 带宽、 谐振频率和回波损耗的影响。 在仿真过程中发现, 缝隙 1 的长度和位置对天线的阻 抗特性有一定的影响。图 3 所示为缝隙 1 的长度变化对天 线回波损耗的影响, 从图 3 可知, 缝隙 1 的长度为8. 5 mm,
信息终端与显示 INFORMATION TERMINAL & DISPLAY
J] . 电视技术, 2012, 36( 5) . 【本文献信息】 郝宏刚, 胡文帅, 田海燕 . 一种用于蓝牙终端的小型天线设计[

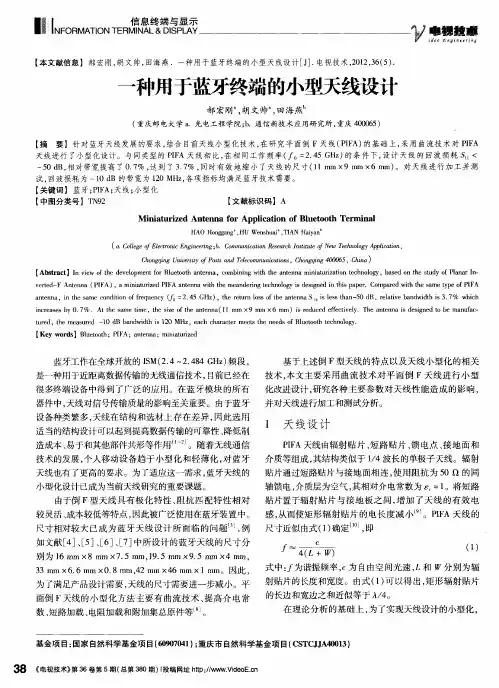

一种用于蓝牙终端的小型天线设计
a a b 郝宏刚 , 胡文帅 , 田海燕
( 重庆邮电大学 a. 光电工程学院; b. 通信新技术应用研究所, 重庆 400065)
《电视技术》 投稿网址 http: www.VideoE.cn | 第 36 卷第 5 期( 总第 380 期)
39
信息终端与显示 INFORMATION TERMINAL & DISPLAY
图5
缝隙 1 距馈电点的距离变化对天线性能的影响
在优化调整、 选用最佳的参数之后, 尺寸定为 11 mm × 9 mm × 6 mm。得到最终的天线回波损耗( S 11 ) , 如图 6 所 示, 天 线 的 工 作 频 段 在 2. 45 GHz 时, 回波损耗达到 -50. 64 dB, 阻抗 带 宽 达 到 90 MHz, 相对阻抗带宽达到 3. 7% 。与之相比, 同类型的蓝牙天线在此频段的带宽小 相对阻抗带宽小于 3% 。 于 80 MHz,
Chongqing University of Posts and Telecommunications,Chongqing 400065 ,China)
【Abstract】In view of the development for Bluetooth antenna,combining with the antenna miniaturization technology,based on the study of Planar Inverted-F Antenna ( PIFA) , a miniaturized PIFA antenna with the meandering technology is designed in this paper. Compared with the same type of PIFA relative bandwidth is 3. 7% which antenna,in the same condition of frequency ( f0 = 2. 45 GHz) ,the return loss of the antenna S 11 is less than-50 dB, increases by 0. 7% . At the same time,the size of the antenna( 11 mm × 9 mm × 6 mm) is reduced effectively. The antenna is designed to be manufactured,the measured -10 dB bandwidth is 120 MHz,each character meets the needs of Bluetooth technology. 【Key words】Bluetooth; PIFA; antenna; miniaturized
