第二章 电路基本元器件参数的测量
第二章 电路基本元器件参数的测量第一节 电阻的测量电阻的主要物理特性是对电流呈现阻力，消耗电能，但由于构造上有线绕或刻槽而使得电阻存在有引线电感和分布电容，等效电路如图2-1所示。
当电阻工作于低频时其电阻分量起主要作用，电抗部分可以忽略不计，即忽略L O 和ＣO 的影响，此时只需测出Ｒ值就可以了，但当工作频率升高时，电抗分量就不能忽略不计了。
此外，工作于交流电路的电阻的阻值，由于集肤效应、涡流损耗、绝缘损耗等原因，其等效电阻随频率的不同而不同，实验证明，当频率在1KHZ 以下时，电阻的交流阻值与直流阻值相差不超过1×10-4，随着频率的升高，其间的差值随之增大。
图2-1 电阻的等效电路 图2-2 电桥法测量电阻 一、固定电阻的测量 1、万用表测量电阻模拟式和数字式万用表都有电阻测量档，都可以用来测量电阻，测量时先选择好万用表电阻挡的倍率或量程范围，再将两个输入端（称表笔）短路调零，再将万用表并接在被测电阻的两端，读出电阻值即可。
在用万用表测量电阻时应注意以下几个问题：①要防止把双手和电阻的两个端子及万用表的两个表笔并联捏在一起，因为这样测得的阻值为人体电阻与被测电阻并联后的等效电阻的阻值，而不是被测电阻的阻值，在测几千欧以上的电阻时，尤其要注意这一点，否则会得到误差超出容许值的测量结果。
②当电阻连接在电路中时，首先应将电路的电源断开，决不允许带电测量电阻值。
若电路中有电容器时，应先将电容器放电后再进行测量。
若电阻两端与其它元件相连，则应断开一端后再测量，否则电阻两端连接的其它电路会造成测量结果错误。
③由于用万用表测量电阻时，万用表内部电路通过被测电阻构成回路，也就是说测量时，被测电阻中有直流电流流过，并在被测电阻两端产生一定的电压降，因此在用万用表测量电阻时应注意被测电阻所能承受的电压和电流值，以免损坏被测电阻。
例如，不能用万用表直接测量微安表的表头内阻，因为这样做可能使流过表头的电流超过其承受力（微安级）而烧坏表头。
电源测试报告表模板
电源测试报告表模板背景电源测试是对电源产品输出电压、电流、效率等指标的测试，是电源质量控制的重要环节。
每次进行电源测试都需要记录下测试数据和相关参数，以便供后续分析和参考。
因此，整理出一份电源测试报告表模板来规范电源测试数据的记录和管理，可以提高测试效率和数据质量。
目的本文档旨在提供一份标准化的电源测试报告表模板，方便各种规格的电源产品测试时使用，统一测试数据格式和记录方式，同时保证测试数据的准确性和可靠性。
模板电源基本信息电源名称电源型号电源生产日期测试日期测试人员输入参数参数名称测量值单位输入电压范围V输入电流范围 A输入频率范围Hz输入功率范围W输出参数参数名称测量值单位标准值误差输出电压1 V输出电流1 A输出功率1 W效率1 %输出电压2 V输出电流2 A输出功率2 W效率2 %…输出电压n V输出电流n A输出功率n W效率n %温度与湿度参数参数名称测量值单位环境温度℃环境湿度%RH参数说明在电源测试报告表中，各参数的意义如下：•电源基本信息：包括电源的名称、型号、生产日期、测试日期以及测试人员等基本信息。
•输入参数：包括输入电压、输入电流、输入频率和输入功率等参数，用于对电源的输入条件进行规范化。
•输出参数：包括输出电压、输出电流、输出功率以及效率等参数，用于评估电源在标准输入条件下的输出性能。
•温度与湿度参数：包括环境温度和湿度等参数，用于记录测试时环境条件的变化情况。
结论通过按照电源测试报告表模板进行测试记录，可以有效提高测试数据的准确性和可靠性，方便后期对电源性能的评估和统计分析。
希望各位在电源测试时能够按照此模板进行规范测试数据的记录，并不断完善和更新电源测试报告表模板，提高电源测试的效率和质量。
电量测量
电量测量
2015/9/16
1
电量测量
2015/9/16 17
功率的测量—直流功率
2015/9/16
18
功率的测量—交流功率
（1）单相交流功率的测量 在交流电路中功率可表示为有功功率，无功功 率和视在功率。 P=UIcos φ Q=UI×sinφ S=UI 由于相位角的准确度不高，一般不用间接法而用 直接法测量单相交流功率。接线过程中分为前接 电压线圈和后接电压线圈两种
2015/9/16
26
传统机械表
2015/9/16
27
智能电表
• 智能电表 由测量单元、数据处理单元、通信单元 等组成，具有电能量计量、数据处理、实 时监测、自动控制、信息交互等功能的电 能表。
2015/9/16
28
智能电表
2015/9/16
29
1 2 3 4
尖 峰 1 平 谷 2
1
2
2015/9/16
2015/9/16
23
三相三线交流功率
二表法 适用于三相三线制电路有功功率的测量。不管负 载对称与否，也不论负载为Y接或△接均可用2个 功率表测量三项功率。其接线特点是，两个功率 表接入三相中的任意两条线上，二功率表的电势 线圈均以另一条为参考。 其中： P=P1+ P2
2015/9/16
24
三相四线交流功率
2015/9/16 6
电压、电流的测量方法
基本电参数的测量实验报告
基本电参数的测量实验报告
《基本电参数的测量实验报告》
实验目的：
本实验旨在通过测量电路中的基本电参数，如电压、电流和电阻，来加深学生
对电路理论的理解，并掌握相关的测量方法和技巧。
实验装置：
1. 直流电源：用于提供实验电路所需的直流电压。
2. 电压表：用于测量电路中的电压。
3. 电流表：用于测量电路中的电流。
4. 电阻箱：用于提供不同阻值的电阻，以便测量电路中的电阻。
实验步骤：
1. 搭建简单的直流电路，包括直流电源、电压表和电阻。
2. 测量电路中的电压：将电压表连接到电路中，通过调节电压表的量程和测量
范围，测量电路中不同位置的电压值。
3. 测量电路中的电流：将电流表连接到电路中，通过调节电流表的量程和测量
范围，测量电路中的电流值。
4. 测量电路中的电阻：使用电阻箱提供不同的电阻值，将电阻箱连接到电路中，通过测量电路中的电压和电流值，计算出电路中的电阻值。
实验结果：
通过实验测量，得到了电路中不同位置的电压值、电流值和电阻值。
实验结果
表明，电路中的电压和电流呈线性关系，符合欧姆定律。
同时，通过测量不同
电阻值的电路，验证了欧姆定律中的电阻值计算方法。
实验结论：
本实验通过测量电路中的基本电参数，加深了学生对电路理论的理解，掌握了相关的测量方法和技巧。
同时，实验结果验证了欧姆定律的正确性，为进一步学习电路理论奠定了基础。
通过本次实验，学生不仅掌握了基本电参数的测量方法，还深化了对电路理论的理解，为今后的学习和研究打下了坚实的基础。
电力检验报告表格模板
电力检验报告表格模板本文介绍一份电力检验报告表格模板，该模板可用于记录电力系统的检验结果以及设备状态，方便维护和管理电力设备。
通过该模板可对电力系统进行全面、精确、高效的检验。
背景电力系统是一个重要的设施，它对实现各种任务和工作都有着至关重要的作用。
为保障电力系统的正常工作，必须对电力系统进行定期的检验与维护。
电力检验在电力系统运营和管理中占据极为重要的地位，可以保障电力系统长时间、高效稳定地工作，降低失效风险，提高设备利用率和安全性。
电力检验需要记录和管理各种数据信息，如设备信息、检验时间、检测人员、检测结果、检验结论等。
而这些数据信息可以通过表格形式进行记录和管理，方便查阅和维护。
因此，本文将介绍一份电力检验报告表格模板，帮助电力系统管理者更好地进行检验工作。

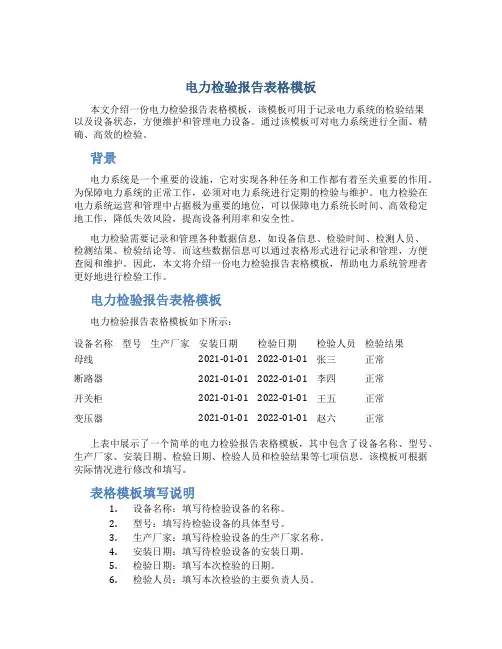

电力检验报告表格模板电力检验报告表格模板如下所示：设备名称型号生产厂家安装日期检验日期检验人员检验结果母线2021-01-01 2022-01-01 张三正常断路器2021-01-01 2022-01-01 李四正常开关柜2021-01-01 2022-01-01 王五正常变压器2021-01-01 2022-01-01 赵六正常上表中展示了一个简单的电力检验报告表格模板，其中包含了设备名称、型号、生产厂家、安装日期、检验日期、检验人员和检验结果等七项信息。
