循环伏安法
循环伏安法
❖ 循环伏安法不仅可鉴定
电化学反应产物，还可鉴 定电化学—化学偶联反应 过程的产物。
❖ 例如，对—氨基苯酚的 电极反应过程，其循环伏
安图如图。开始由较负的 电位(图中起始点)沿箭头 方向作阳极扫描，得到一 个阳极峰1，而后作反向 阴极扫描，出现两个阴极 峰2和3，再作阳极扫描时 出现两个阳极峰4和5(图 中虚线表示)。其中峰5与 峰1的位置相同。

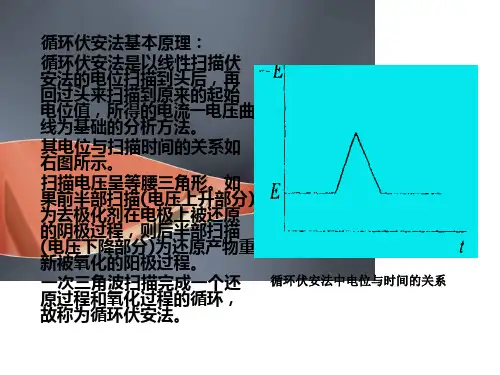

图3.1 循环伏安法中电位与时间的关系
❖ 其电流—电压曲线如图
图3.2 循环伏安图
❖ 阳、阴极峰电流之比值(设
)
❖ 严格地说，只有当电极反应产物可溶于溶液时， 上式的比值才为1。如电极产物形成汞齐，则由于 悬汞电极的体积很小，汞中还原形的浓度比溶液 中氧化形的浓度大得多，因而阳极峰电流比阴极 峰电流大。
极反应为
❖ 扫速越慢，阳极峰电流比阴极峰电流降低得更快，峰电流之 比ip,a/ip,c与v的关系如前图， ip,a/ip,c随v增加而增加，最后趋 于 发1生。水这化是反由应于电极还原产物Co(en)32+不稳定，在电极附近
❖ Co(en)32+可在阳极上氧化，而水化产物Co(en)2(OH)22+则不 能，因此，扫速越快，水化反应越来不及进行，生成的水化 物越少， ip,a/ip,c值越接近于1。反之，v越小，水化反应作用 越大，电流比值越小。
❖ 三种不同R1和R 2基的烯类比合物的反应是二聚化 反应的另一例子。其反应通式为
❖ 不同取代基的反应物的伏安图，如下图所示。
烯类化含物循环伏安图
c为
的循环伏安图，无阳极峰，表明二聚化反应很快，
循环伏安法
Fig.2 电解过程的伏安曲线
电极表面的传质过程
电极表面存在三种传质过程， 分别是：
1） 扩散 2.）电迁移 3） 对流
若电解采用微铂电极为工作电极、 且溶液不充分搅拌时，会促使耗 竭区提前出现。这种现象称极化 现象。
循环伏安法实验原理
若电极反应为O＋e
R，反
应前溶液中只含有反应粒子O且
O、R在溶液均可溶，控制扫描
循环伏安法实验原理
随着电极电势逐渐变正，电极附近可氧化的R粒 子的浓度较大，在电势接近并通过 平0 时，表面 上的电化学平衡应当向着越来越有利于生成R的 方向发展。于是R开始被氧化，并且电流增大到 峰值氧化电流Ipa，随后又由于R的显著消耗而引 起电流衰降。整个曲线称为“循环伏安曲线”。
循环伏安法实验原理
E p E pa E pc
2.3RT nF
59 mV n
(at 25°C)
对于不可逆体系， Δ Ep > 59/n(mV), ipa / ipc < 1。 ΔEp越大， 阴阳峰电流比值越小，则该电极体系越不可逆。对于不可逆电 极电程来说，反向电压扫描时不出现阳极波。
峰电位的确定
一般情况下，伏安图谱上的峰比较宽，因而难以确定峰电位。所以，有时以 0.5 ip的电位（称为半峰电位EP/2）来对电极反应进行表征更方便。理论上，
容易极化，同时对其形状和位置也有要求。
参比电极: 是指一个已知电势的接近于理想不极化的电极。 参比电极上基本没有电流通过，用于测定研究电极(相对 于参比电极)的电极电势。在控制电位实验中，因为参比 半电池保持固定的电势，因而加到电化学池上的电势的任
何变化值直接表现在工作电极/电解质溶液的界面上。实 际上，参比电极起着既提供热力学参比，又将工作电极作 为研究体系隔离的双重作用。参比电极需要具备的一些性
循环伏安法
及 Ag/AgCl 参比电极。夹好电极夹。以 50mV/S 的扫描速度记录循环伏安图并存 盘。 (4). 用一定浓度铁氰化钾和亚铁氰化钾溶液，分别记录扫描速度为 5 mV/S、10mV/S、 20mV/S、50mV/S、100mV/S、200mV/S 的循环伏安图并存盘。在完成每一次扫 速的测定后，要轻轻摇动一下电解池，使电极附近溶液恢复至初始条件。
得到一个氧化电流峰。所以，电压完成一次循环扫描后，将记录出一个如图 2 所示 的氧化还原曲线。扫描电压呈等腰三角形。如果前半部扫描(电压上升部分)为去极
图 1 cv 图中电势~时间关系
图 2 氧化还原 cv 曲线图
化剂在电极上被还原的阴极过程，则后半部扫描(电压下降部分)为还原产物重新被 氧化的阳极过程。因此．一次三角波扫描完成一个还原过程和氧化过程的循环，故 称为循环伏安法。
正向扫描的峰电流 ip 为： ip = 2.69×105n3/2AD1/2υ1/2C 式中各参数的意义为：
ip：峰电流（安培）； n：电子转移数； A：电极面积（cm2）；D ：扩散系 数（cm2/s） ；υ：V/s；C：浓度（mol·L-1）。从 ip 的表达式看：ip 与υ1/2 和 C 都呈线性关系，对研究电极过程具有重要意义。
图 3 Ag 在 Pt 电极上电结晶过程的 CV 图 0.01mol/LagNO3+0.1mol/LKNO3
Faraday 常数（96485 C.molmnFidtQt==∫0-1）。如图 3 的 CV 图中，阴影部分对应的 是铂上满单层氢脱附的电量，为 210 μC/cm2。由于氢在铂上只能吸附一层，通过实 验得到的吸附电量可以推算实验中所用的电极的真实面积。若电化学过程不只涉及 一层物种的反应，如 Ag 在 Pt 上的沉积，见图 3，通过积分沉积的 Ag 的溶出电量， 以及 Ag 的晶格参数可以估算电极上沉积的银的层数。通过改变 CV 实验中的扫描 速度，根据实验中得到的 Ip, ΔEp, Ep/2，Ep, ,值，判断电极过程的可逆性。25°C 下， 针对反应可逆性的不同，将具有以下特征（以一个还原反应通过改变 CV 实验中的 扫描速度，根据实验中得到的 Ip, ΔEp, Ep/2，Ep, ,值
(完整版)循环伏安法
一、循环伏安法
?
以快速线性扫描的形式施加三角波电压 ，一
次三角波扫描完成一个还原过程和氧化过程的循环，
然后根据 i—φ曲线进行分析的方法称为循环伏安
法。
二、工作原理
(一) 基本装置
?同普通极谱法。
1. 三角波电压
将线性扫描电压施加到电极上，
从起始电压Ui开始沿某一方向扫描到 终止电压Us后，再以同样的速度反方
(三)循环伏安图
图8-18
图上部位，当电位从正向 负扫描时，电活性组分在电极 上发生还原反应，产生还原波， 称为阴极支，其峰电流为ipc ， 峰电位为φpc 。
图下部位，当逆向扫描时， 电极表面的还原态物质发生氧 化反应，产生氧化波，称为阳 极支，其峰电流为ipa ，峰电位 为φpa 。
(四)峰电流、峰电位方程式
循环伏安法
（Cycle Voltammetry, CV ）
循环伏安法是最重要的电分析化学研究 方法之一。在电化学、无机化学、有机化学、 生物化学等研究领域有着广泛的应用。用于 研究电极反应的性质、机理和电极过程动力 学参数等。循环伏安法还可用于 电化学-化 学偶联过程 的研究，即在电极反应过程中， 还伴随有其他化学反应的发生。
此时溶液中含有:
+ 2H+ +2e-
NH O
NH
? 对于可逆的电极反应，循环伏安图的上下
两条曲线是对称的，则：
峰电位之差满足此式，
峰电流：i pa / i pc ? 1
即电极反应是可逆的。
峰电位：? ? P
?
? Pa
?
? Pc
?
2.22
RT nF
(mV )
25?C时：? ?
循环伏安法原理及结果分析
循环伏安法原理及结果分析一、循环伏安法的原理循环伏安法是通过控制工作电极的电位，在一个特定的电位范围内以一定的扫描速率进行循环扫描，同时测量电流随电位的变化。
在典型的循环伏安实验中，工作电极（如铂、金、玻碳等）、参比电极（如饱和甘汞电极、Ag/AgCl 电极等）和辅助电极（通常为铂丝）组成三电极体系，置于含有研究对象的电解质溶液中。
电位扫描通常从起始电位开始，向一个方向扫描到终止电位，然后反向扫描回到起始电位，形成一个完整的循环。
在扫描过程中，电极表面发生氧化还原反应，产生电流。
电流的大小与电极表面发生的电化学反应速率以及反应物和产物的浓度有关。
当电位逐渐增加时，若达到某种物质的氧化电位，该物质就会在电极表面发生氧化反应，产生氧化电流。
反之，当电位逐渐降低时，若达到某种物质的还原电位，该物质就会在电极表面发生还原反应，产生还原电流。
通过测量不同电位下的电流值，可以得到循环伏安曲线。
二、循环伏安曲线的特征循环伏安曲线通常呈现出峰形，包括氧化峰和还原峰。
氧化峰对应于物质的氧化过程，还原峰对应于物质的还原过程。
峰电流（ip）是循环伏安曲线中最重要的参数之一。
峰电流的大小与电活性物质的浓度、扫描速率、电极面积以及电化学反应的速率常数等因素有关。
一般来说，电活性物质的浓度越高，峰电流越大；扫描速率越快，峰电流也越大，但峰形可能会变得更尖锐；电极面积越大，峰电流也越大。
峰电位（Ep）是指峰电流对应的电位值。
氧化峰电位（Epa）和还原峰电位（Epc）之间的差值（ΔEp ＝ Epa Epc）可以反映电化学反应的可逆性。
对于可逆的电化学反应，ΔEp 约为 59/n mV（n 为电子转移数）；对于不可逆的电化学反应，ΔEp 通常较大。
此外，还可以通过循环伏安曲线计算出其他参数，如半峰电位（E1/2）、峰宽（W）等，这些参数对于分析电化学反应的性质也具有重要意义。
三、结果分析1、定性分析通过循环伏安曲线的峰电位，可以初步判断发生的电化学反应类型以及参与反应的物质。
循环伏安法
富集时间较长时，氧化峰和还原 峰峰电流ip与v呈线性关系，峰电 流iPc与v 呈线性关系，而与v1/2则 成偏离直线向上弯曲，表白电极 过程主要受动力学反应速率控制。
一种常用旳电化学研究措施。该法控制电极电势 以不同旳速率，随时间以三角波形一次或屡次反复扫 描，电势范围是使电极上能交替发生不同旳还原和氧 化反应，并统计电流-电势曲线。属于线性扫描伏安 法一种，循环伏安法旳原理与线性扫描伏安法相同， 只是比线性扫描伏安法多了一种回扫。
关键词：电势（鼓励信号）；线性变化；三角波扫描； 电流（响应信号）；电流-电势曲线
判断其控制环节
顺铂氧化峰还原峰峰电流与扫描速率旳1/2方成线性 关系，阐明电极过程主要受扩散控制。
一般低扫描 速度下，电 极受到动力 学反应控制 影响，高扫 描速度下电 极受到扩散 控制旳影响。
不同浓度控制环节不同，一般高浓度下，电 极受到动力学反应控制影响，低浓度下电极 受到扩散控制旳影响。
高斯法：合用于差示脉冲等具有高斯分布特征旳 曲线。措施：从起峰前一点向峰后一点拉直线，得 到峰电位Ep、峰电流ip和峰面积Ap数据。起峰前后 旳点一样能够调整。
CV图形解析
CV图形解析
1.3 循环伏安法研究电极旳可逆性
电极反应可逆指某个电极反应旳正向速度和逆向速度相等
Zn2 2e
Zn
对于Zn׀Zn2+电极，平衡指该状态下Zn2+还原速度与 n氧化速度相等，两个方向旳电子和物质互换速度相等。 意味着此时经过电极旳电流接近零。即所谓旳平衡状态，
两个连续过程那一种慢就是受那个控制 扩散控制：扩散过程速度较慢，为整个反应旳控制过
循环伏安法测定电极反应参数
循环伏安法测定电极反应参数
循环伏安法是一种电化学测试方法，用于测量电化学反应（例如电极反应）的参数。
具体步骤如下：
1. 准备电解质溶液和两个电极：一个工作电极、一个参比电极和一个辅助电极。
2. 把工作电极放入电解质溶液中并加入足够的电解质。
参比电极和辅助电极也必须放在溶液中，并且它们应该尽可能接近工作电极。
3. 将工作电极连接到电位计和电源，并将参考电极连接到电位计。
4. 通常会在一定范围内缓慢扫描电势范围。
开始时电位设置在较高值，随后电位逐渐减小至较低值，然后再逐渐升高至较高值。
扫描速率也是一个重要参数。
5. 当工作电极的电位被扫描时，会观察到电流变化。
这个输出信号可以记录下来。
可以用这个变化来确定电极反应参数，如反应速率、电荷转移系数、扩散系数和电化学反应的机理等。
6. 根据所得到的数据，可以进行一些计算，以确定电极反应的参数和性质。
循环伏安法是一种多用途的方法，适用于很多种电化学反应，包括金属离子的还原和氧化、化学反应的动力学参数等。
循环伏安法原理及结果分析
循环伏安法原理及结果分析循环伏安法是一种重要的电化学分析技术，在化学、材料科学、生物化学等领域都有着广泛的应用。
它不仅可以用于研究电极过程的动力学和热力学性质，还能对物质的氧化还原特性进行定性和定量分析。
接下来，让我们深入了解一下循环伏安法的原理以及如何对其结果进行分析。
一、循环伏安法的原理循环伏安法是通过控制工作电极的电位，使其按照特定的扫描速率在一定的电位范围内进行循环扫描，同时测量电流随电位的变化。
在实验中，通常有三个电极：工作电极、参比电极和辅助电极。
工作电极是研究的对象，其表面发生的电化学反应会产生电流。
参比电极提供一个稳定的电位参考，确保测量的电位准确。
辅助电极则用于形成电流回路，使电化学反应能够顺利进行。
当对工作电极施加电位时，电极表面的物质会发生氧化或还原反应。
电位从起始电位向一个方向扫描，当达到物质的氧化电位时，物质被氧化，产生氧化电流；继续扫描，当达到还原电位时，被氧化的物质又会被还原，产生还原电流。
然后电位反向扫描，重复上述过程，形成一个封闭的循环曲线。
二、循环伏安曲线的特征典型的循环伏安曲线包括以下几个重要特征：1、峰电位氧化峰电位和还原峰电位分别对应物质氧化和还原反应发生的电位。
峰电位的位置可以反映物质的氧化还原能力，不同物质的峰电位通常不同，因此可以通过峰电位对物质进行定性分析。
2、峰电流峰电流的大小与电活性物质的浓度、扩散系数、电极面积以及扫描速率等因素有关。
在一定条件下，峰电流与物质的浓度成正比，这是定量分析的基础。
3、峰形峰形的宽窄和对称性可以反映电极反应的可逆性。
如果氧化峰和还原峰对称，且峰电位之差较小，通常表示电极反应是可逆的；反之，如果峰形不对称，峰电位之差较大，则表示电极反应不可逆或准可逆。
三、影响循环伏安曲线的因素1、扫描速率扫描速率的快慢会影响峰电流和峰电位。
一般来说，扫描速率增加，峰电流增大，但峰电位会发生偏移。
2、溶液浓度电活性物质的浓度越高，峰电流越大。
循环伏安法
循环伏安法介绍循环伏安法（Cyclic Voltammetry，简称CV）是一种电化学测试方法，广泛应用于表征电化学反应的动力学、电化学过程的机理和电极材料的性质等方面。
该方法通过不断改变电极电位，并测量对应的电流，来获得电化学反应过程中的电化学信息。
原理循环伏安法基于电化学基础理论和法拉第定律，利用电极材料与电解质溶液之间的电化学反应，在电位范围内，通过施加正向和负向扫描电压，观察电流的变化，得到伏安图。
伏安图表示了电流与电极电位之间的关系，反映了电化学反应的动力学与热力学信息。
实验步骤1.准备工作：清洗电极并将其与计量电位仪连接好。
2.准备电解质溶液：根据实验需求，配置适当浓度的电解质溶液，并使用磁力搅拌器搅拌均匀。
3.实验设置：将电解质溶液注入电解池中，并使电极浸入其中。
根据需要，设置施加电压的扫描范围和扫描速率。
4.实验操作：打开计量电位仪，设置初始电位，并开始扫描。
仪器会逐渐改变电极电位，并记录对应的电流值。
5.数据处理：根据实验结果，绘制伏安图，并分析图形特征。
根据法拉第定律，可以计算电极反应的电荷转移系数、反应速率常数等参数。
应用循环伏安法在电化学和材料科学领域有着广泛的应用。
1.电化学催化研究：循环伏安法可以用于表征电化学催化剂的活性和稳定性，评估催化剂对某种电化学反应的催化效率。
2.电极材料研究：通过循环伏安法可以评估电极材料的电活性表面积、电荷传递速率以及与电解质溶液之间的界面反应。
3.电化学反应动力学研究：利用循环伏安法可以确定电极反应的控制步骤和反应机理，并研究电化学反应速率与温度、扫描速率等因素的关系。
优点和局限循环伏安法具有以下优点：•实验步骤简单，容易操作。
•可以快速获取材料的电活性表面积等信息。
•可以在不同电位下观察电化学反应的动力学与热力学变化。
然而，循环伏安法也存在一些局限性：•无法直接获得电化学反应的反应速率常数等定量信息。
•实验数据分析较为复杂，需要依赖理论模型和数学计算。
循环伏安法介绍
循环伏安法介绍基本定义循环伏安法是指在电极上施加一个线性扫描电压，从起始电位以一定的速率扫描到一个顶点电位，再从该顶点电位扫描到另一个顶点电位的两阶段，此扫描可以在两个顶点电位之间多次重复。
循环伏安方法应用极为广泛。
根据曲线形状可以判断电极反应的可逆程度，中间体、相界面吸附或新相形成的可能性，以及偶联化学反应的性质等。
对于一个新的电化学体系，首选的研究方法往往就是循环伏安法，可称之为〃电化学的谱图〃。
激励信号(A)-UBOdTιme(s)循环伏安法的激励信号图该法控制电极电势以不同的速率，随时间以三角波形一次或多次反复扫描,电势范围是使电极上能交替发生不同的还原和氧化反应,并记录电流-电势曲线。
2、关键参数、参数的可设置范围及通常的设置范围最初电位(V):扫描起始点。
可设置范围10~∙10;依据体系的差异，水相体系T殳设置在±2.0V,有机相可以扩展到±5.0V,电池或串联电池体系还会更大。
最终电位(V):扫描最终点。
参数设置同上。
顶点电位I(V):电位扫描的最高限制。
参数设置同上。
顶点电位2(V):电位扫描的最低限制。
参数设置同上。
静置时间(S):电位扫描开始前的静置时间。
可设置范围1~100000。
通常设置为几秒或几十秒内。
扫描速率(V∕s):电位变化率，可设置范围IXIO-4~10000;稳态测量T殳数mV∕s,一般电极过程研究和测量可由数mV/s到数V∕s,快速表面反应电极过程动力学研究或超微电极快速扫描最高可以设置到数kV∕s o高扫描会有大电流，应注意考虑溶液电阻影响。
循环次数：1~500000次；全部点数：每个扫描周期的默认数据采集量为2000个点。
全部点数为2000X循环次数。
研究体系及实验曲线31、玻碳电极，1mMK3[Fe(CN)6]+1MKCI三电极体系：WE-GCE;RE-SCE;CE-Pt丝。
参数设置:o针对该体系，在扫速为0.001V/S以下时，避免实验时间过长，扫描范围选择为0.4~0.05V;选择在扫速为0.001〜0.01V/s时，扫描范围选择为0.5~-0.05V,避免扫描电位过负出现析氢现象；当扫速较高时，可以通过溶液电阻校正获得比较理想的实验曲线。
电分析化学-循环伏安法
温度和压力控制
通过控制实验过程中的温度和压 力，可以影响电解质溶液的离子 迁移和电化学反应速率，进而提 高循环伏安法的响应性能和稳定 性。
循环伏安法与其他电化学方法的联用
与电化学阻抗谱联用
通过将循环伏安法与电化学阻抗谱联用，可以同时获取反应的动力学信息和反应机理信息，提高 对电化学反应的认识和理解。
在电化学传感器中的应用
01
02
03
检测生物分子
循环伏安法可用于构建电 化学传感器，用于检测生 物分子，如DNA、蛋白质 和酶。
检测环境污染物
循环伏安法可以用于检测 环境中的污染物，如重金 属离子、有机溶剂和农药。
食品分析
循环伏安法可以用于食品 分析中，检测食品中的营 养成分和有害物质。
在电化学能量存储与转换中的应用
准备电极和电解液
根据实验要求，选择 合适的电极材料和形 状，制备电解液。
连接设备
将电源、电极、恒电 位仪、信号发生器和 记录仪等设备连接起 来，确保电路连接正 确。
启动实验
开启电源，设置恒电 位仪和信号发生器的 参数，启动实验。
记录数据
观察实验现象，记录 电流、电压等数据， 绘制循环伏安图谱。
分析结果
与差分脉冲伏安法联用
差分脉冲伏安法具有较高的灵敏度和分辨率，与循环伏安法联用可以进一步提高检测的灵敏度和 选择性。
与线性扫描伏安法联用
线性扫描伏安法可以提供丰富的电化学反应信息，与循环伏安法联用可以更全面地了解电化学反 应过程和机理。
THANKS FOR WATCHING
感谢您的观看
。
缺点
背景电流干扰
在某些情况下，背景电流可能会对实 验结果产生干扰，影响数据的准确性。
循环伏安法的原理和应用
循环伏安法的原理和应用1. 循环伏安法的原理循环伏安法（Cyclic Voltammetry, CV）是一种电化学分析技术，通过在电极上施加一定的电位扫描，通过测量电流来研究溶液中的电化学反应。
其原理基于电极电势与电流之间的关系，可以提供有关反应的动力学、电荷传递和电催化性能的信息。
循环伏安法的主要原理如下：1.电位扫描：从一个初始电位开始，电位逐渐变化到另一个电位，并返回到起始电位，形成一个完整的循环。
这个电位变化过程可以是线性的（即线性扫描）或非线性的（即脉冲扫描）。
2.电流测量：在电位扫描的同时，通过电极与溶液中的电化学反应产生的电流进行测量，并记录下随时间变化的电流。
3.法拉第定律：循环伏安法基于法拉第定律，即在恒定温度下，电流与电位之间符合一定的线性关系，即法拉第方程。
4.反应机理研究：通过分析电位扫描过程中的电流曲线，可以推断出溶液中的电化学反应机理，例如电荷传递机理、电催化剂的性能等。
2. 循环伏安法的应用循环伏安法在电化学领域有广泛的应用，以下列举了一些主要的应用领域：2.1 电化学催化循环伏安法可以用于研究电催化剂在电化学反应中的性能。
通过扫描电位的变化，可以得到电催化剂的吸附、解吸附动力学信息，评估其催化活性和稳定性。
2.2 腐蚀研究循环伏安法可以用于腐蚀研究，通过扫描电位的变化，可以测量材料在不同电位下的腐蚀电流，评估材料的耐蚀性能。
这对于材料的选用和防腐蚀措施的制定具有重要意义。
2.3 锂离子电池研究循环伏安法可以用于研究锂离子电池中的电化学过程，如锂离子的插入/脱出过程、电极材料的催化剂活性等。
这有助于改进锂离子电池的性能和寿命。
2.4 水质分析循环伏安法可用于水质分析，通过扫描电位测量溶液中的化学物质的浓度。
这种方法广泛应用于环境监测、水处理和食品安全等领域。
2.5 药物分析循环伏安法可用于药物分析。
通过扫描电位测量药物溶液的电流响应，可以确定药物的浓度、纯度和电化学性质，对药物的质量控制和药物代谢研究具有重要意义。
循环伏安法测定铁氰化钾的电极反应过程
循环伏安法测定铁氰化钾的电极反应过程一、实验原理 1.循环伏安法循环伏安法是将循环变化的电压施加于工作电极和对电极之间,记录工作电极上得到的电流与施加电压的关系曲线。
此方法也称为三角波线性电位扫描方法。
图1-1表明了施加电压的变化方式。
选定电位扫描范围E1～E2 和扫描速率, 从起始电位E1开始扫描到达E2 , 然后连续反向在扫描从E2回到E1。
由图1-2 可见,循环伏安图有两个峰电流和两个峰电位。
i pc 和 i pa 分别表示阴极峰值电流和阳极峰值电流，对应的阴极峰值电位与阳极峰值电位分别为E pc 和E pa 。
图1-1 循环伏安法的典型激发信号 图1-2 K3Fe(CN)6在KCL 溶液中的循环伏安图2.判断电极可逆性根据Nernst 方程,在实验测定温度为298K 时,计算得出 △Ep = Epa- Epc≈59/n mV (1-1) 阳极峰电流ipa 和阴极峰电流ipc 满足以下关系： ipc/ipa ≈1 (1-2)同时满足以上两式，即可认为电极反应是可逆过程。
如果从循环伏安图得出的 △Ep/mv = 55/n ～65/n 范围，也可认为电极反应是可逆的。
3.计算原理铁氰化钾离子-亚铁氰化钾离子氧化还原电对的标准电极电位 [Fe(CN)6]3- + e - = [ Fe(CN)6]4- Φ=0.36v 电极电位与电极表面活度的Nernst 方程：峰电流与电极表面活度的Randles-Savcik 方程： i p = 2.69×105n 3/2ACD 1/2v 1/2 二、实验仪器与试剂0'Ox pa RedC RTIn F C ϕϕ∆=+E / Vt / s阳极 i / μA 阴极ϕ / v仪器： CHI660电化学工作站，电解池铂盘工作电极铂丝辅助电极Ag/AgCl参比电极。
试剂：铁氰化钾溶液:0.1mol/L；硝酸钾溶液：1.0mol/L三、实验步骤1．Pt工作电极预处理不同粒度的α-Al2O3粉，抛光，洗去表面污物，再超声水浴中清洗，每次2－3分钟，重复三次，得到平滑光洁和新鲜的电极表面。
循环伏安法原理及结果分析
循环伏安法原理及结果分析循环伏安法（Cyclic voltammetry，CV）是一种电化学分析方法，常用于研究电极上的化学和电化学反应以及物质的电化学行为。
它通过改变电极电位并测量所引起的电流变化，得到一个电流-电压（I-V）曲线，从而分析电化学反应的特性和机理。
CV实验通常使用一个工作电极、一个参比电极和一个辅助电极的电化学电池。
工作电极是用来进行电化学反应的电极，参比电极用来测量工作电极与参比电极之间的电位差，辅助电极用来提供能量以促进电化学反应的进行。
实验中，通过改变工作电极的电位，可以在电化学电池中引起氧化还原反应。
结果是电流的变化，这个变化被记录下来以产生I-V曲线。
CV实验中的结果分析包括几个方面：1.反应的电位范围：通过改变工作电极的电位扫描范围，可以确定反应的电位范围。
通常将电位从一个初始电位线性地扫描到另一个终止电位，然后再返回到初始电位。
扫描速率和电位范围的选择取决于所研究的电化学反应和物质的性质。
2.峰电位和峰电流：CV曲线通常包含多个峰，每个峰对应于一个电化学反应。
峰电位是峰的中心电位，表示氧化和还原反应的临界电位。
峰电流是峰的最大电流值，表示反应速率和物质浓度的关系。
通过测量峰电位和峰电流，可以确定反应的动力学和热力学参数。
3.峰形：CV曲线的峰形可以提供有关反应机理的信息。
对于可逆反应，峰电流正比于扫描速率；对于不可逆反应，峰电流与扫描速率无关。
峰形也可以显示反应的控制步骤，如扩散控制、电极控制或混合控制。
4.电化学反应的类型：通过分析CV曲线的形状和特征，可以确定电化学反应的类型。
例如，CV曲线中的一个峰表示一个氧化还原反应，而CV曲线中的两个峰表示一个两步反应。
5.物质的电化学行为：CV实验也可以用来研究物质在电极上的电化学行为。
通过改变溶液pH、阳离子或阴离子的浓度，可以观察到电化学反应的变化。
此外，还可以测量不同溶液中的CV曲线并进行比较，以了解物质在不同环境中的电化学性质。
循环伏安法定义+原理+参数设置
一、循环伏安法(Cyclic Voltammetry)一种常用的电化学研究方法。
该法控制电极电势以不同的速率，随时间以三角波形一次或多次反复扫描，电势范围是使电极上能交替发生不同的还原和氧化反应，并记录电流-电势曲线。
根据曲线形状可以判断电极反应的可逆程度，中间体、相界吸附或新相形成的可能性，以及偶联化学反应的性质等。
常用来测量电极反应参数，判断其控制步骤和反应机理，并观察整个电势扫描范围内可发生哪些反应，及其性质如何。
对于一个新的电化学体系，首选的研究方法往往就是循环伏安法，可称之为“电化学的谱图”。
本法除了使用汞电极外，还可以用铂、金、玻璃碳、碳纤维微电极以及化学修饰电极等。
1．基本原理如以等腰三角形的脉冲电压加在工作电极上，得到的电流电压曲线包括两个分支，如果前半部分电位向阴极方向扫描，电活性物质在电极上还原，产生还原波，那么后半部分电位向阳极方向扫描时，还原产物又会重新在电极上氧化，产生氧化波。
因此一次三角波扫描，完成一个还原和氧化过程的循环，故该法称为循环伏安法，其电流—电压曲线称为循环伏安图。
如果电活性物质可逆性差，则氧化波及还原波的高度就不同，对称性也较差。
循环伏安法中电压扫描速度可从每秒种数毫伏到1伏。
工作电极可用悬汞电极，或铂、玻碳、石墨等固体电极。
2．循环伏安法的应用循环伏安法是一种很有用的电化学研究方法，可用于电极反应的性质、机理和电极过程动力学参数的研究。
但该法很少用于定量分析。
（1）电极可逆性的判断循环伏安法中电压的扫描过程包括阴极及阳极两个方向，因此从所得的循环伏安法图的氧化波和还原波的峰高和对称性中可判断电活性物质在电极表面反应的可逆程度。
若反应是可逆的，则曲线上下对称，若反应不可逆，则曲线上下不对称。
（2）电极反应机理的判断循环伏安法还可研究电极吸附现象、电化学反应产物、电化学—化学耦联反应等,对于有机物、金属有机化合物及生物物质的氧化还原机理研究很有用。
3、循环伏安法的用途(1)、判断电极表面微观反应过程(2)、判断电极反应的可逆性(3)、作为无机制备反应“摸条件”的手段(4)、为有机合成“摸条件”(5)、前置化学反应（CE）的循环伏安特征(6)、后置化学反应（EC）的循环伏安特征(7)、催化反应的循环伏安特征二、循环伏安法相关问题：1、利用循环伏安确定反应是否为可逆反应(一般这两个条件即可)①.氧化峰电流及还原峰电流之比的绝对值等于1.[有时对同一体系，扫描速率不同也会在一定程度上影响其可逆性的一般而言，扫描速度对峰电位没有影响，但扫描速率越大其电化学反应电流也就越大.]②.氧化峰及还原峰电位差约为59/n mV, n为电子转移量(温度一般是293K).[但是一般我们实验时候不是在这个温度下，因此用这个算是有误差的，一般保证其值在100mv以下都算合理的误差.]2、判断扩散反应或者是吸附反应：改变扫描速率，看峰电流是及扫描速率还是它的二次方根成正比。
循环伏安法需注意的
循环伏安法需注意的一、什么是循环伏安法循环伏安法（Cyclic Voltammetry）是一种常用的电化学分析技术，用于研究电化学反应动力学、测量电极表面的电化学活性以及分析样品中的化学物质等。
它通过在电化学系统中施加一系列电位扫描，从而获得电流-电势曲线，通过分析这些曲线可以得到各种有关电化学反应的信息。
二、循环伏安法的基本原理循环伏安法是基于法拉第第一电动力学定律和法拉第第二电动力学定律，采用三电极系统进行实验。
电化学系统中包括工作电极（WE），参比电极（RE）和计数电极（CE）。
工作电极不断在一定电位范围内进行电位扫描，并记录相应的电流变化。
根据电极电势与电流的关系，可以推断出电化学反应的动力学参数。
三、循环伏安法的实验步骤执行循环伏安法实验时，需要注意以下步骤：1. 设定实验参数根据实验要求，设置扫描速率、起始电位、终止电位和电位范围等实验参数。
这些参数的选择应结合具体研究目的和样品特性。
2. 准备电化学池和溶液搭建三电极系统，确保电极清洁无污染。
准备适当的电解液，根据实验需求选择合适的溶液体系，并保证电解液的质量和浓度。
3. 进行电流校正在实验前，应进行电流校正以保证实验结果的准确性。
根据电极的响应性能，利用标准电流源对电流进行校正。
4. 开始电位扫描调整实验仪器，设定相应的电流采集频率和电位扫描速率等参数。
开始进行电位扫描，并记录电流和电位的变化。
通常循环伏安法会进行多次循环扫描，以观察电化学反应的可逆性和稳定性。
5. 数据处理和分析通过电流-电位曲线可以获得许多有关电化学反应的信息。
对实验数据进行初步处理和分析，包括峰电位、峰电流、氧化还原峰的形状和位置等。
进一步分析这些结果，可以得到电化学反应的动力学参数、电荷转移机理等。
四、循环伏安法的应用领域循环伏安法广泛应用于多个领域，包括：1. 锂电池循环伏安法可以用于研究锂电池的电化学行为，如锂离子的嵌入和脱嵌过程、电解液的氧化还原反应等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
循环伏安确定反应是否为可逆反应1.氧化峰电流与还原峰电流绝对值相等，即二者绝对值比值始终为一，与扫描速率，换向电势，扩散系数无关。
2.氧化峰与还原峰电位差约为59mV利用循环伏安确定反应是否为可逆反应1.氧化峰电流与还原峰电流之比的绝对值等于12.氧化峰与还原峰电位差约为(59/n)mV (25摄氏度时)一般这两个条件即可判断扩散反应或者是吸附反应：改变扫描速率，看峰电流是与扫描速率还是它的二次方根成正比~~ 若是与扫描速率成线性，就是表面控制过程~与二次方根成线性，就是扩散控制~~偶认为，，，给6楼纠正下，是59/n,n为电子转移量（亚铁-铁，n=1）温度一般是293K下确定，但是一般我们实验时候不是在这个温度下，因此用这个算是有误差的，一般保证其值在100mv以下都算合理的误差，随着扫描速度的变大，这个值 ...循环伏安测试的基本电位条件设定是根据你的研究电机与参比电极决定利用循环伏安确定反应是否可逆1：氧化峰和还原峰的电流比是否相等，若相等则可逆。
有时对同一体系，扫描速率不同也会在一定程度上影响其可逆性的一般而言，扫速越大其电化学反应电流也就越大。
2：氧化峰和还原峰电位差等于59/nmV,若大于，则是准可逆体系。
这种确定onset potential的方法的依据是什么呢？我看有的文献上直接是作一条切线，但这样误差也很大，很主观随意。
不知道Electrochimica Acta 53 (2007) 811–822这篇文献中的这种求onset potential的方法的依据是什么。
Quote:Originally posted by crossin at 2009-4-28 17:29:The onset is defined as the potential at which 10% or20%of the current value at the peak potential was reached.(Electrochimica Acta 53 (2007) 811–822)不是“依据(accord)”，而是“定义（define）”以前我们老师上电极过程动力学的时候说准确的onset potential其实是很难被确定的。
只能估计大致的范围。
求法可以说有好几种，据我所知就有两种，一种是楼上说的切线法，一种是我说的10％或20％法哪种方法不重要，重要的只在自己的样品之间比。
另外，我不知道你的样品是什么，就我所熟知的电催化剂而言，其实评价它的好坏，起始电位固然重要，但更看重它的峰形以及质量单位电流密度。
、切线法是有这个问题，所以用峰高的10％来定，人为因素要小一些啦。
其实说来说去又变成了起始电位测不准啦！所以起始电位只能拿来作一个辅助的参考指标具体到发文章，具体样品的表征还是要根据文献中人家通用的标准是什么。
你说对吧！？求助循环伏安曲线已有7人参与问一下循环伏安曲线中，正电流对应着是氧化峰还是还原峰，没转过弯来。
谢谢很多书上都把还原反应电流规定为正，一般不说正电流或负电流，而说阳极电流或阴极电流。
阳极反应的电流是阳极电流，对应的峰为氧化峰，阴极反应的电流是阴极电流，对应的峰为还原峰。
电流的正负是人为规定的，习惯上还原峰电流规定为正，氧化峰电流为负，但是也有相反的情况，不能按照电流的正负来区分氧化峰或还原峰，从电位上可以判断，通常氧化峰位于还原峰较正的位置上，也就说，峰电位较正的峰是氧化峰，峰电位较负的峰是还原峰，这是极化造成的结果。
看扫描方向，由正向负方向扫出的峰就是还原峰，由负往正方向扫就是氧化峰，也就是对应的负扫和正扫我们用的是上海辰华的工作站，也是颠倒的，一般我们把数据导出再用ORIGIN75处理数据，把图形倒过来。
习惯上，将流入电极表面的电流，定义为负，流出电极表面的电流定义为正，前者为阴极，还原，后者为氧化。
仪器的cv图，可以根据扫描电位的方向，向负电位方向扫，肯定是先出现的还原电流峰，所以哪个先出来，就是还原峰，不用拘泥于坐标轴。
请问，怎么求循环伏安过程中的总电荷，是曲线下的面积吗，谢谢660C是可以直接读取过程中的总电量的，这个数值它会自动记录下来的，数据文件里就有。
如果要自己求可以用软件里自带的求积分的命令，实在不会还可以导出到origin里求积分660C 每个数据都是这样的Potential/V, Current/A, Charge/CSegment 1:0.050, 2.389e-5, 4.779e-7最后一个就是电量，是这个电位以前的积分而不是对应这个电位下的电量。
跟你自己积出来的结果应该是一样的。
借你的楼层说说循环伏安测试的原理：1.若电极反应为O＋e←→R，反应前溶液中只含有反应粒子O、且O、R在溶液均可溶，控制扫描起始电势从比体系标准平衡电势(φ平)正得多的起始电势(φi)处开始势作正向电扫描，电流响应曲线则如附图所示。
2.当电极电势逐渐负移到(φ平)附近时，O开始在电极上还原，并有法拉第电流通过。
由于电势越来越负，电极表面反应物O的浓度逐渐下降，因此向电极表面的流量和电流就增加。
当O的表面浓度下降到近于零，电流也增加到最大值Ipc，然后电流逐渐下降。
当电势达到(φr)后，又改为反向扫描。
3.随着电极电势逐渐变正，电极附近可氧化的R粒子的浓度较大，在电势接近并通过(φ平)时，表面上的电化学平衡应当向着越来越有利于生成R的方向发展。
于是R开始被氧化，并且电流增大到峰值氧化电流Ipa，随后又由于R的显著消耗而引起电流衰降。
整个曲线称为“循环伏安曲线”。
循环伏安应用还是很多的（1）电极可逆性的判断循环伏安法中电压的扫描过程包括阴极与阳极两个方向，因此从所得的循环伏安法图的氧化波和还原波的峰高和对称性中可判断电活性物质在电极表面反应的可逆程度。
若反应是可逆的，则曲线上下对称，若反应不可逆，则曲线上下不对称。
（2）电极反应机理的判断循环伏安法还可研究电极吸附现象、电化学反应产物、电化学—化学耦联反应等,对于有机物、金属有机化合物及生物物质的氧化还原机理研究很有用。
测试的时候，以等腰三角形的脉冲电压加在工作电极上，得到的电流电压曲线包括两个分支，如果前半部分电位向阴极方向扫描，电活性物质在电极上还原，产生还原波，那么后半部分电位向阳极方向扫描时，还原产物又会重新在电极上氧化，产生氧化波。
因此一次三角波扫描，完成一个还原和氧化过程。
循环，你好，循环伏安法是一种测试方法，不是电镀的一种手段。
循环伏安一般是给电极施加恒定扫描速度的电压持续的观察电极表面电流和电位的关系，可以用来表征电极表面发生的反应以及探讨电极反应的机理。
而电镀是给电极施加恒定的电流使得金属离子在镀件表面沉积，现在常见的电镀锡、电镀铜、电镀锌、电镀镍、电镀铬和电镀贵金属等。
你说的电镀铂就是贵金属一种。
所以说，两者没有必然的关系。
一般是先进行电镀，然后进行循环伏安表征。
这可能是他们之间的一点联系吧。
这是电分析方面的，标准曲线还是通过紫外或者红外等其他手段测量比较好，通过CV测量的话，得需要做一批不同浓度的CV曲线，通过曲线特征峰的积分面积从而确定浓度与峰面积之间的关系，然后绘制出标准曲线。
这样就可以用来测定未知物的浓度了！Quote:Originally posted by 紫魂 at 2010-03-16 09:09:51:大家好！我也是做循环伏安的。
我最近再做一个制作电极的实验，测一种生物分子，老师让我做个样品分析，我看文献，它就说标准曲线和标准加入，我看不懂它到底是怎么测得，回收又是怎么算的，请高手不吝赐教！谢谢！物理吸附是通过范德华力之间作用的，不能通过CV曲线来测量。
化学吸附是分子之间的相互作用，是可以通过CV曲线测量的。
一般的，如果峰值电流与浓度之间呈现线性关系，则可以认为是化学吸附。
当然通过特征峰分析也是可以的。
希望能对你有帮助，你可以查看一些电化学测量方面的书籍。
Quote:Originally posted by 那个 at 2010-03-16 10:44:00:搭车问下能否设计循环伏安实验，测量一种离子在电极表面的吸附状况吸附可能会有物理吸附，化学吸附两种循环伏安可以用于电沉积金属的，实际是就是在CV过程中，金属盐或者酸发生还原被还原成单质的。
Quote:Originally posted by zlin at 2010-03-15 20:16:16:你好，循环伏安法是一种测试方法，不是电镀的一种手段。
循环伏安一般是给电极施加恒定扫描速度的电压持续的观察电极表面电流和电位的关系，可以用来表征电极表面发生的反应以及探讨电极反应的机理。
而电镀是给 ...循环伏安法，这里有篇很好的综述介绍，我这里再把链接发下，这是前不久有站友问到这个问题我发上来的，链接是/bbs/viewthread.php?tid=1837824看第二楼的回复附件.我来回答你的问题脱落或发白是结合力不好的原因，降低扫速对于沉积当然有利，这样也能够提高镀层的结合力。
最后，你说的那个线性扫描的测试选用的方法是对的Quote:Originally posted by tianll06 at 2010-04-11 21:47:46:我做的是循环伏安法镀镍钴薄膜，衬底是导电玻璃，镀液硫酸钴硫酸镍硼酸还有糖精，为什么我的薄膜镀出来以后不是脱落就是发白呢，是不是扫描电位太高，这个方法镀膜是不是不能太急，扫描速度慢一点时间长一点比较好 ...恒电位沉积和CV沉积的结果是不一样的恒电位是在恒定电位下进行沉积，这个电位可以是极化后的金属沉积电位，而CV中电位一直在变化，也就是说溶解和沉积过程一直进行，这可能是导致你试验结果不同的原因Quote:Originally posted by tianll06 at 2010-04-12 08:40:38:谢谢你的回答，按照你说的是结合力的问题，像导电玻璃这种表面平滑的衬底，是不是有些附着力差的薄膜根本就无法沉积呢，我永恒电位方法已经做出来比较不错的样品了，尝试了一下循环伏安法镀膜，结果很多薄膜发白， ...请问你这是要测量什么呢？一般对电极(辅助电极)是研究电极3倍以上的面积就可以了Quote:Originally posted by roseyy at 2010-04-1210:27:58:请问大家，做循环伏安曲线使用的工作电极和辅助电极都是铂电极，其中辅助电极要求面积较大一些，那工作电极的面积相对来说就要小一些，具体应小到什么程度，如果面积较大（但仍小于辅助电极）会对循环伏安曲线由什 ...饱和甘汞电极电极电位为0.242V，相对于SHE的话，是0.4V加上0.242V，即0.642V vs SHEQuote:Originally posted by lzx9968 at 2010-04-14 20:41:21:请教个问题，如果使用甘汞电极做参比，测试中发生反应的电位是0.4V，那么实际反应电位应该是多少呢，就是0.4V还是要加上或者减去参比电位？我先问一个，单电子过程扫循环伏安，氧化还原电位差不在59mv ，那么主要影响电极的界面因素有哪些？是什么扩大了电位差？另一个问题，氧化还原峰电流的左右来回电流差（残余电流）相差比较大，怎么解释，扫铁氰化钾出现这种情况，我的电极可能出了生么问题？尝试回答一下1、关于楼主的问题：循环伏安测试的基本电位条件怎么设定？首先明确你的体系中活性物种的氧化还原电位，然后设定参数将该点位包括在内，还要避免过高或过低电位引起的副反应。
