常见射频同轴连接器

合集下载

射频同轴连接器射频电缆组件工程设计资料

射频同轴连接器射频电缆组件工程设计资料一、射频同轴连接器的工程设计资料：1.连接器选型：在进行射频同轴连接器的工程设计时，首先需要确定连接器的选型。

常见的射频连接器有BNC、N型、SMA型、TNC型等不同规格和型号的连接器。

选型要根据系统的工作频率、功率要求、连接方式等因素进行综合考虑。

2.频率范围：连接器的频率范围是衡量连接器性能的重要指标之一、不同型号和规格的连接器具有不同的频率范围，需要根据系统的工作频率来选择合适的连接器。

一般来说，频率范围越宽，连接器的性能越好。

3.插入损耗：连接器的插入损耗也是衡量连接器性能的重要指标之一、插入损耗是指信号在连接器中传输时损失的功率。

对于要求较低的应用，如低噪声接收系统，插入损耗要求较小；对于要求较高的应用，如高增益发射系统，插入损耗要求较大。

4.电压驻波比（VSWR）：电压驻波比是指连接器的信号反射能力。

它是衡量射频传输线路匹配程度的重要指标。

一般来说，VSWR小于1.5的连接器能提供很好的信号传输特性。

5.材料和制造工艺：连接器的材料和制造工艺也会直接影响连接器的性能。

优质的材料能提供更好的机械性能和电性能。

精细的制造工艺能确保连接器的稳定性和可靠性。

二、射频电缆的工程设计资料：1.电缆选型：在进行射频电缆的工程设计时，首先需要确定电缆的选型。

常见的射频电缆有同轴电缆和平衡电缆两种类型。

同轴电缆适用于高频率和高速传输，而平衡电缆适用于低频率和长距离传输。

选型要根据系统的工作频率、功率要求、传输距离等因素进行综合考虑。

2.阻抗：射频电缆的阻抗要与系统的阻抗匹配，以确保信号的传输质量。

常见的阻抗有50欧姆和75欧姆两种，需要根据系统的工作频率和连接器的阻抗来选择合适的电缆。

3.衰减：射频电缆的衰减是指信号在电缆中传输过程中损失的功率。

衰减与电缆本身的特性有关，如电缆的长度、材料、直径等。

在设计中，需要根据系统的衰减要求选择合适的电缆。

4.电缆长度：电缆长度是射频电缆设计中需要考虑的要素之一、电缆长度会影响信号传输的延时，并且过长的电缆会增加信号的衰减。

射频连接器的主要类型

射频连接器的主要类型射频同轴连接器用于传输射频信号，其传输频率范围很宽，可达18GHZ或更高，主要用于雷达、通信、数据传输及航空航天设备。

同轴连接器的基本结构包括：中心导体（阳性或阴性的中心接触件）；内导体外的介电材料，或称为绝缘体；最外面是外接触件，该部分起着如同轴电缆外屏蔽层一样的作用，即传输信号、作为屏蔽或电路的接地元件。

射频同轴连接器可以分为很多种类，以下为常见的几种类型：N型连接器N型连接器（TyPeNconneCtor）,为螺纹连接，可旋转锁定。

它是第一批能够用于传输微波频率信号的连接器之一，并于20世纪40年代由贝尔实验室的Pau1Nei11发明，并以Nei11的首字母命名。

N型接头支持的信号频率范围为0到"GHz,增强类型可以达到18GHz。

特性阻抗有2种，50欧姆（广泛用于移动通信、无线数据、寻呼系统等）与75欧姆（主要用于有线电视系统）。

BNC连接器BNC连接器也是经常看到的射频连接器之一，是一种小型的可以实现快速连接的卡口式连接器，BNC的全称是BayonetNutConneCtor（卡扣配合型连接器，这个名称形象地描述了这种接头外形），最初BNC的含义（BayonetNei11-Conce1man）其实是来自于2位发明者，Pau1Nei11-⅛Car1COnCeIman的姓的首字母,Pau1Nei11同时也是N型连接器的发明者。

BNC连接器广泛用于无线通信系统、电视、测试设备、其他射频电子设备中，早期的计算机网络也曾使用BNC连接器。

BNC接头支持的信号频率范围为0到4GHz。

特性阻抗有2种：50欧姆与75欧姆。

SMA连接器SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器，它具有频带宽、性能优、高可靠、寿命长的特点。

SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线，在无线设备上常用于单板上的GPS时钟接口及基站射频模块的测试口。

SMA的全称是SubMiniatureversionA,于20世纪60年代被发明。

常见射频同轴连接器大全

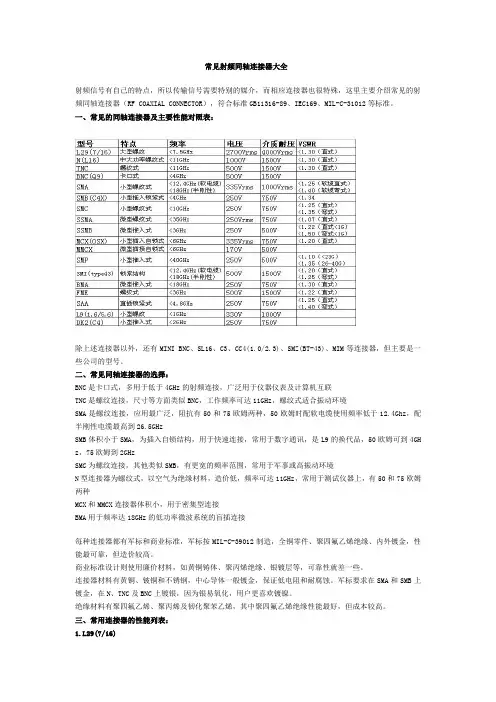

常见射频同轴连接器大全射频信号有自己的特点，所以传输信号需要特别的媒介，而相应连接器也很特殊，这里主要介绍常见的射频同轴连接器（RF COAXIAL CONNECTOR），符合标准GB11316-89、IEC169、MIL-C-31012等标准。

一、常见的同轴连接器及主要性能对照表：除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。

二、常见同轴连接器的选择：BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHzSMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4GH z，75欧姆到2GHzSMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种MCX和MMCX连接器体积小，用于密集型连接BMA用于频率达18GHz的低功率微波系统的盲插连接每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。

商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。

连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。

军标要求在SMA和SMB上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。

绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。

三、常用连接器的性能列表：1.L29(7/16)标准：IEC169-4、CECC22190、DIN47223 特点：较大型螺纹式中高能量传输温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：21mm/22.5mm电气性能：特性阻抗：50欧姆工作电压：2700Vrms频率范围：0-7.5GHz介质耐压：4000Vrms接触电阻：内导体<0.4mOhm，外导体<1.5mOhm 绝缘电阻：>10000兆欧VSWR：<1.30材料：壳体：黄铜镀镍或银插针：黄铜镀硬金或银插孔：锡青铜镀硬金或银绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍2.N标准：MIL-C-39012、IEC169-16、CECC22210 特点：螺纹式中大功率温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：16mm/8.6mm电气性能：特性阻抗：50欧姆工作电压：1000Vrms频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍3.BNC标准：MIL-C-39012、IEC169-8特点：卡口式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：9.8mm/9.6mm电气性能：特性阻抗：50/75欧姆工作电压：500V频率范围：0-4GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<1mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜或锡青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍4.TNC标准：MIL-C-39012、IEC169-17特点：螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：11mm/9.6mm电气性能：特性阻抗：50欧姆工作电压：500V频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.3材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍5.L9(1.6/5.6)标准：IEC169-13、CECC22240、DIN47295特点：小型螺纹式温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：8.2mm/4mm电气性能：特性阻抗：75欧姆工作电压：330V频率范围：0-1GHz介质耐压：1000V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>10000兆欧材料：壳体：黄铜镀镍或金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金6.SMA标准：MIL-C-39012、IEC169-15、CECC22110 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：6.5mm/5.4mm电气性能：特性阻抗：50欧姆工作电压：335Vrms频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆) 介质耐压：1000Vrms接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧插入损耗：0.15dB(6GHz)射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz VSWR：直式软性电缆<1.15+0.02f(GHz)弯式软性电缆<1.20+0.03f(GHz)弯式半刚电缆<1.05+0.01f(GHz)弯式半刚电缆<1.10+0.01f(GHz)材料：壳体：黄铜镀硬金或不锈钢表面钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍7.SMB标准：MIL-C-39012、IEC169-10、CECC22130 特点：小型推入锁紧式温度范围：-65～+165耐久性：500次PLUG接触杆外径/JACK内径：2mm/3.7mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆) 介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm绝缘电阻：>1000兆欧VSWR：<1.34材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金标准：MIL-C-39012、IEC169-18、CECC22140 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：3.8mm/3.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-10GHz介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.35材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金9.BMA标准：IEC169-33特点：微型推入式温度范围：-65～+155耐久性：500次PLUG外径/JACK外径：5.3mm/7.4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-18GHz介质耐压：750V接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀硬金或镍及不锈钢钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍标准：MIL-C-39012、IEC169-18、CECC22140 特点：微型螺纹式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：5mm/4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-35GHz介质耐压：750V接触电阻：内导体<4mOhm，外导体<2.5mOhm绝缘电阻：>1000兆欧VSWR：<1.07+0.1f(GHz)材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金11.SSMB标准：IEC169-19、CECC22170特点：微型推入式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：4.5mm/2.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-11GHz介质耐压：500V接触电阻：内导体<5mOhm，外导体<2.5mOhm绝缘电阻：>1000兆欧VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz)弯式<1.50(0-1GHz) <1.63(0-3GHz)材料：壳体：黄铜镀硬金插针：锡青铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金12.MCX(OSX)标准：CECC22220特点：小型插接自锁式温度范围：-65～+155耐久性：500次PLUG外径/JACK内径：3.7mm/3.45mm电气性能：特性阻抗：50/75欧姆频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆)介质耐压：750V接触电阻：内导体<5mOhm，外导体<2.5mOhm绝缘电阻：>1000兆欧VSWR： <1.20(50欧姆) <1.35(75欧姆)材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金13.MMCX(C2.5)标准：CECC22340特点：微型插接自锁式温度范围：-40～+90耐久性：500次PLUG外径/JACK内径：2.4mm/3mm电气性能：特性阻抗：50欧姆工作电压：170V频率范围：0-6GHz介质耐压：500V接触电阻：内导体<10mOhm，外导体<5mOhm绝缘电阻：>1000兆欧VSWR： <1.25材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金标准：CECC22230、DIN47297特点：直插锁紧式温度范围：-65～+155耐久性：500次PLUG内径/JACK内径：2.3mm/4.1mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<7.5mOhm绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.40材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍15.MSP标准：NEC公司产品特点：推入自锁式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：5mm/4mm电气性能：特性阻抗：75欧姆频率范围：0-1GHz介质耐压：750V接触电阻：内导体<10mOhm，外导体<4mOhm绝缘电阻：>1000兆欧VSWR： <1.25材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍标准：DIN41626特点：小型推入式温度范围：-55～+125耐久性：500次PLUG外径/JACK内径：4.7mm/3mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆)介质耐压：750V接触电阻：内导体<10mOhm，外导体<5mOhm绝缘电阻：>1000兆欧材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。

(完整word版)常见射频同轴连接器大全

一、常见的同轴连接器及主要性能对照表：除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。

二、常见同轴连接器的选择：BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHzSMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4 GHz，75欧姆到2GHzSMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种MCX和MMCX连接器体积小，用于密集型连接BMA用于频率达18GHz的低功率微波系统的盲插连接每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。

商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。

连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。

军标要求在SMA和SMB 上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。

绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。

三、常用连接器的性能列表：1.L29(7/16)标准：IEC169-4、CECC22190、DIN47223特点：较大型螺纹式中高能量传输温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：21mm/22.5mm电气性能：特性阻抗：50欧姆工作电压：2700Vrms频率范围：0-7.5GHz介质耐压：4000Vrms接触电阻：内导体<0.4mOhm，外导体<1.5mOhm 绝缘电阻：>10000兆欧VSWR：<1.30材料：壳体：黄铜镀镍或银插针：黄铜镀硬金或银插孔：锡青铜镀硬金或银绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍2.N标准：MIL-C-39012、IEC169-16、CECC22210 特点：螺纹式中大功率温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：16mm/8.6mm电气性能：特性阻抗：50欧姆工作电压：1000Vrms频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍3.BNC标准：MIL-C-39012、IEC169-8特点：卡口式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：9.8mm/9.6mm电气性能：特性阻抗：50/75欧姆工作电压：500V频率范围：0-4GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<1mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜或锡青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍4.TNC标准：MIL-C-39012、IEC169-17特点：螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：11mm/9.6mm电气性能：特性阻抗：50欧姆工作电压：500V频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.3材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍5.L9(1.6/5.6)标准：IEC169-13、CECC22240、DIN47295特点：小型螺纹式温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：8.2mm/4mm电气性能：特性阻抗：75欧姆工作电压：330V频率范围：0-1GHz介质耐压：1000V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>10000兆欧材料：壳体：黄铜镀镍或金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金6.SMA标准：MIL-C-39012、IEC169-15、CECC22110 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：6.5mm/5.4mm电气性能：特性阻抗：50欧姆工作电压：335Vrms频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆) 介质耐压：1000Vrms接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧插入损耗：0.15dB(6GHz)射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz VSWR：直式软性电缆<1.15+0.02f(GHz)弯式软性电缆<1.20+0.03f(GHz)弯式半刚电缆<1.05+0.01f(GHz)弯式半刚电缆<1.10+0.01f(GHz)材料：壳体：黄铜镀硬金或不锈钢表面钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍7.SMB标准：MIL-C-39012、IEC169-10、CECC22130特点：小型推入锁紧式温度范围：-65～+165耐久性：500次PLUG接触杆外径/JACK内径：2mm/3.7mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆)介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm绝缘电阻：>1000兆欧VSWR：<1.34材料：弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金8.SMC标准：MIL-C-39012、IEC169-18、CECC22140 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：3.8mm/3.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-10GHz介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.35材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金9.BMA标准：IEC169-33特点：微型推入式温度范围：-65～+155耐久性：500次PLUG外径/JACK外径：5.3mm/7.4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-18GHz介质耐压：750V接触电阻：内导体<3mOhm，外导体<2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀硬金或镍及不锈钢钝化插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍10.SSMA标准：MIL-C-39012、IEC169-18、CECC22140 特点：微型螺纹式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：5mm/4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-35GHz介质耐压：750V接触电阻：内导体<4mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.07+0.1f(GHz)材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金11.SSMB标准：IEC169-19、CECC22170特点：微型推入式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：4.5mm/2.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-11GHz介质耐压：500V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz) 弯式<1.50(0-1GHz) <1.63(0-3GHz)材料：壳体：黄铜镀硬金插针：锡青铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金12.MCX(OSX)标准：CECC22220特点：小型插接自锁式温度范围：-65～+155耐久性：500次PLUG外径/JACK内径：3.7mm/3.45mm电气性能：特性阻抗：50/75欧姆频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.20(50欧姆) <1.35(75欧姆)材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金13.MMCX(C2.5)标准：CECC22340特点：微型插接自锁式温度范围：-40～+90耐久性：500次PLUG外径/JACK内径：2.4mm/3mm电气性能：特性阻抗：50欧姆工作电压：170V频率范围：0-6GHz介质耐压：500V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金14.SAA(1.0/2.3)标准：CECC22230、DIN47297特点：直插锁紧式温度范围：-65～+155耐久性：500次PLUG内径/JACK内径：2.3mm/4.1mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<7.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.40材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍15.MSP标准：NEC公司产品特点：推入自锁式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：5mm/4mm电气性能：特性阻抗：75欧姆频率范围：0-1GHz介质耐压：750V接触电阻：内导体<10mOhm，外导体<4mOhm绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍16.C4(1.0/2.3)标准：DIN41626特点：小型推入式温度范围：-55～+125耐久性：500次PLUG外径/JACK内径：4.7mm/3mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金。

射频同轴连接器分类及说明

频段划分_射频同轴连接器分类及说用一.频段的字母表示：自第二次世界大战以来，雷达系统工程师就使用简短的字母来描述雷达工作的波段。

并且这种使用方法一直沿用到今天，而且对于从事相关行业人来说已经成为一个常识。

使用这种字母来表示频段的主要原因是：方便、保密和直观（根据字母就可知系统相关特性）。

根据IEEE 521-2002标准，雷达频段字母命名和ITU（国际电信联盟）命名对比如下表所示：二.同轴连接器发展概况及相关标准1射频连接器的发展概况：1.1.1939年出现的UHF连接器是最早的RF连接器；1.2.二战期间随着雷达、电台和微波通信的发展产生了N,C,BNC,TNC等中型系;1.3.1958年后，随着整机设备的小型化，出出现了SMA,SMB,SMC等小型化产品；1.4.1964年制定了美国军用标准MIL-C-39012《射频同轴连接器总规范》；1.5.七十年代末，毫米波连接器出现；1.6.九十年代初，HP公司推出频率高达110GHz的1.0mm连接器，并用于其仪器设备中；1.7.九十年代出现表面贴装射频同轴连接器并大量用于手机产品中；2我国射频同轴连连接器的发展：2.1我国从五十年代开始由整机厂研制RF连接器；2.2六十年代末组建专业工厂，开始了专业化生产；2.3一九七二年国家组织集中设计，使国产的RF连接器是自成系统，只能在国内使用，产品标准水平低，且不能与国际通用产品对接互换；2.4八十年代起开始采用国际标准，根据IEC169和MIL-C-39012，颁布了GB11313和GJB681，使射频同轴连接器的生产和使用逐步与国际接轨;2.5经过几十年的努力，目前通用RF连接器的整体水平与国外差距不大，但精密连接器的设计和生产与国外仍有较大差距；3射频连接器的标准体系；3.1美军标及其他它先进标准:美国是世界上最大的通用型RF连接器制造和消费国，其水平也是一流的，因此美国军用标准MIL-C-39012被认为是RF连接器的最高标准；3.2IEC标准：IEC是指导性标准，不是强制性标准，因此很少被直接应用；4其它先进标准：德国的DIN、英国BS,日本JIS；这些国家的标准大都是参照或等同美军标制订的有些国家甚至直接应用美军标，而不再另行制订标准；值得一提的是，德国在某些专用新型连接器方面也有一些优势，例如：DIN47223的7/16（L29）系列、DIN47297的SAA系列及DIN41626的DSA系列等。

射频同轴连接器的型号

N型：外导体内径为7mm(0.276英寸)、特性阻抗50Ω(75Ω)的螺纹式射频同轴连接器。
BNC型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的卡口锁定式射频同轴连接器。
TNC型：外导体内径为6.5mm(0.256英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
SMA型：外导体内径为4.13mm(0.163英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
E型：特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。
L型：公制螺纹式射频同轴连接器，螺纹连接尺寸在“L”后用阿拉伯数字表示。
SMB型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。
SMC型：外导体内径为3mm(0.12英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
SSMA型：外导体内径为2.79mm(0.11英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
SSMB型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的推入锁定式射频同轴连接器。
APC3.5型：外导体内径为3.5mm(0.138英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
K型：外导体内径为2.92mm(0.115英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
OS-50型：外导体内径为2.4mm(0.095英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
F型：特性阻抗75Ω的电缆分配系统中使用的螺纹式射频同轴连接器。
SSMC型：外导体内径为2.08mm(0.082英寸)、特性阻抗50Ω的螺纹式射频同轴连接器。
SC型（SC-A和SC-B型）：外导体内径为9.5mm(0.374英寸)、特性阻抗50Ω的螺纹式(两种型号有不同类型连接螺纹)射频同轴连接器。

rf同轴连接器各指标

rf同轴连接器各指标全文共四篇示例，供读者参考第一篇示例：RF同轴连接器是一种在射频（Radio Frequency）应用中常用的连接器，用于将射频信号传输到设备之间。

它具有很高的信号传输性能和抗干扰能力，广泛应用于无线通信、无线网络、雷达系统等领域。

本文将介绍RF同轴连接器的各项指标，以帮助您更好地了解这种连接器的特点和选择。

在选择RF同轴连接器时，一个重要的指标是频率范围。

不同的RF 同轴连接器适用于不同的频率范围，一般来说，频率范围越宽的连接器在传输高频信号时性能越好。

在选择RF同轴连接器时，需要考虑设备的工作频率范围，并选择适合的连接器。

另一个重要的指标是阻抗匹配。

在射频传输中，阻抗匹配是非常重要的，它可以保证信号的传输效率和质量。

RF同轴连接器一般有50欧姆和75欧姆两种常见的阻抗匹配，而在实际应用中，要根据设备的阻抗特性选择合适的连接器。

除了频率范围和阻抗匹配外，耐压是另一个重要的指标。

RF同轴连接器在传输高频信号时，需要承受一定的电压，因此耐压是连接器必须具备的性能指标之一。

一般来说，耐压越高的连接器在传输高频信号时性能越好。

RF同轴连接器的插拔寿命也是一个重要的指标。

在实际应用中，连接器需要经常插拔，因此连接器的插拔寿命直接影响到设备的可靠性和稳定性。

一般来说，插拔寿命越高的连接器在长期使用中性能越稳定。

RF同轴连接器的防护等级也是一个需要考虑的指标。

在一些特殊环境中，如高温、高湿、尘土较多的环境中，连接器需要具备较强的防护性能，以保证信号的传输质量。

在选择RF同轴连接器时，要根据具体的工作环境选择适合的防护等级。

RF同轴连接器的各项指标包括频率范围、阻抗匹配、耐压、插拔寿命和防护等级等，这些指标直接影响到连接器的性能和可靠性。

在选择RF同轴连接器时，需要综合考虑这些指标，选择适合的连接器以确保信号的传输质量和设备的稳定性。

【本篇文章仅供参考，具体选购需根据实际需求和设备情况】。

射频同轴连接器基础

射频同轴连接器分类
频率(波长)：分为米波连接器、分米波连接器、厘米波连接器和毫米波连接器。外形和结构型式：直式连接器、弯式（通常为直角）连接器和T型连接器。连接机构的型式：螺纹式连接器、卡口式连接器、推入（滑入）式连接器、推入自锁式连接器、法兰连接器和哈夫式连接器等。使用状态：自由连接器和固定连接器固定连接器有可分为螺母安装连接器、螺纹安装连接器、法兰盘安装连接器和焊接安装连接器。端接型式：电缆连接器、同轴微带连接器、硬同轴连接器和焊导线连接器。性能优劣：0级、1级和2级三种连接器。0级连接器亦称标准试验连接器，供测试用。用途：军用连接器、民用连接器、通用连接器、精密连接器、高压连接器、大功率连接器、可调相连接器、抗辐照连接器、三同轴连接器和其他特种连接器。界面极性：阳性（通常带插针）连接器、阴性（通常带插孔）连接器和无极性（中性）连接器。在转换器中还会有阳阳连接器、阴阳连接器和阴阴连接器。命名方式分类为：SMA、SMB、SMC、SMP、QMA、BMA、MCX、MMCX、F、UHF、1.0/2.3、 1.6/5.6、BNC、TNC、N、7/16等。
射频同轴连接器连接机构型式分类
螺纹式
卡口式
推入式
推入自锁式
滑入连接式
常见射频同轴连接器命名方式分类
常见射频同轴连接器极性分类
射频同轴电缆及连接器标准
相关标准多年来，国际通用射频同轴连接器采用两套标准，一套是MIL标准，一套是 IEC标准。 IEC(国际电工委员会)，第46技术委员(通信设备和信号用电缆、电线、波导、连接器和附件)的第46A分技术委员会(射频电缆)制定。全国电子设备用高频电缆及射频连接器标准化技术委员会。我国制定了分别采用这两套标准的GB11313国际GJB681国军标。不管军用还是商用射频同轴连接器，只要是同一系列或同一型号的界面结构和尺寸是相同的，均可实现机械互换性。 IEC 96-0：1970 射频电缆第0部分：详细规范和设计指南 IEC 96-1：1986 射频电缆第1部分：一般要求和测量方法 IEC 96-2：1961 射频电缆第2部分：有关电缆规范 IEC 169-1：1987 射频连接器第1部分：一般要求和测量方法 GB/T 17738.1-1999 射频同轴电缆组件第1部分：总规范一般要求和试验方法 GJB 681A-2002 射频同轴连接器通用规范 GJB 5246-2004 射频连接器界面

射频同轴连接器基础知识及设计要点

射频同轴连接器基础知识及设计要点
主要内容主要从两个方面进行介绍：一、射频同轴连接器基础知识
1 射频同轴连接器的基本概念 2 射频同轴连接器的发展历史 3 射频同轴连接器的基本结构要素 4 射频同轴连接器所使用的频率范围 5 射频同轴连接器的分类 6 射频连接器的选材及镀层 7 射频连接器的主要技术指标 8 射频同轴连接器命名方法二、射频同轴连接器的设计要点
射频同轴连接器的基本结构要素
射频同轴连接器所使用的频率范围
射频同轴连接器的分类
射频同轴连接器的分类
射频连接器的主要技术指标
射频同轴连接器命名方法
1 射频同轴连接器的基本设计原则 2 射频同轴连接器及其组件主要采用的总规范（通用规范） 3 射频同轴连接器主要设计指标
1 .射频同轴连接器的基本概念
1.1射频同轴连接器RF connector
射频同轴连接器是使用频率在几十兆赫兹以上，装接在电缆上、PCB 上或安装在设备面板上的一类具有同轴结构的连接器, 它是通过插头和插座的机械啮合和分离来实现传输系统射频信号的电气连接和分离功能。
射频同轴连接器广泛应用于通讯、雷达、导航等军用、民用无线电系统中，在互连天线、射频发射机和射频接收机中也是传输射频信号的关键元件。
射频同轴连接器的发展历史
射频同轴连接器的基本结构要素射频同轴连接器的基本结构源自素射频同轴连接器的基本结构要素
射频同轴连接器的基本结构要素
射频同轴连接器的基本结构要素

射频同轴连接器（RFCONNECTOR）

射频同轴连接器（RFCONNECTOR）抓住机遇，开创射频连接器国际标准化工作的新局面吴正平一、概述射频连接器是一种传输射频信号的接口元件，用在器件与器件、组件与组件、系统与子系统之间形成电气连接和射频信号的传递，从而构成一个完整系统所必须的基础元件，它在微波电路中起着连接或分断同轴电缆、微带电路、传输射频信号的作用。

射频连接器产品质量和可靠性直接影响着射频信号的质量和可靠性，而射频连接器的标准化和通用化直接关系着器件与器件、组件与组件、系统与子系统之间的互联、互换和互操作。

在全球经济一体化的今天，射频连接器的国际标准化更显重要。

二、射频连接器的发展趋势国际上一些技术先进的引导射频同轴连接器发展方向的生产厂家主要分布在美国、日本、及德国等欧美发达国家和地区。

射频连接器的一些新产品主要出自于这些企业，近几年为适应整机设备的小型化、模块化、高频化、高精度、高可靠的发展，射频连接器新产品不断被研制出来，使射频连接器不断向小型化、高可靠、高频率、高功率、低电压驻波比方向发展。

1）射频连接器尺寸越来越小，例如：SSMA、SSMC、MMCX型和1.9mm，1.85mm、1mm型连接器相继出现，满足了整机特别是空间电子系统发展的要求。

2）射频连接器的传输频率不断增高、增宽，2.92型连接器工作频率上限可达46GHz，2.4型连接器工作频率上限可达50GHz，1.85型连接器工作频率上限可达65GHz，HP公司研制的1mm的连接器，已把同轴系统的上限频率拓宽到110GHz。

满足了武器装备向更高频率、保密的要求。

3）盲配射频连接器不断增多，例如：BMA、SBMA、BMZ、TMA、SMP型连接器的相继成功研制并投入使用，满足了电子设备的模块化的要求。

4）将螺纹连接器发展变成快速连接器，例如：QN和QMA等系列射频连接器分别是N型和SMA系列连接器的基础上开发的，主要是将螺纹连接器机构变成快速连接机构，提高了射频连接器的连接器速度和减少了安装空间。

射频连接器分类及应用

射频连接器分类及应用射频连接器是一种重要的电子零部件，广泛应用于无线通信、微波通信、射频设备、雷达系统、军事航空航天等多个行业。

根据使用场合和频率要求的不同，射频连接器可以分为多种类型，下面将对几种主要类型的射频连接器进行分类和应用介绍。

1、同轴连接器同轴连接器是一种最常见的射频连接器，在无线通信、微波通信等频率较低的场合应用广泛。

它的结构简单，由内、外导体和绝缘体组成，内导体和外导体之间有一个圆筒形的绝缘体，可以实现高频率下的稳定传输。

同轴连接器有多种型号，最常见的是BNC、N型、SMA和TNC等，应用于各种射频设备的连接。

2、PCB连接器PCB连接器是一种直接焊接到PCB板上的射频连接器，方便快捷，可以实现高频率的信号传输。

它的结构比同轴连接器更简单，主要由一个导体和绝缘体组成。

PCB连接器有SMA、MMCX、MCX等型号，应用于无线设备、测量设备等领域。

3、板对板连接器板对板连接器是一种连接两个板之间的射频连接器，主要应用于高速数据传输、高速采集等领域。

它的特点是低插拔力，具有可靠的连接和良好的电磁兼容性。

板对板连接器有FH、FH12等型号，应用于智能家居、物联网等领域。

4、高速连接器高速连接器主要应用于高速数据传输、高速采集等领域，可以实现高速的信号传输，保证信号的稳定性和准确性。

它的结构和普通连接器相似，但在细节上有所不同，如导体和绝缘体的材料选择、制造工艺等。

高速连接器有HDMI、USB3.0、DisplayPort等型号，应用于数码设备、高清视频传输等领域。

5、微波连接器微波连接器主要应用于频率高、传输速度快的微波通信和雷达通信等领域。

它的结构比同轴连接器更为复杂，涉及到导体和绝缘体的设计和制造等领域。

微波连接器有SMA、N型、TNC等型号，应用于天线、微波设备等领域。

以上是几种常见的射频连接器类型及其应用介绍。

除了以上常见的射频连接器，还有很多其他型号的射频连接器，如DIN、F、UHF等等，根据使用场合和频率等要求的不同，应选择合适的射频连接器，以充分满足设备的传输要求。

射频同轴连接器

射频同轴连接器射频（Radio Frequency，缩写为RF）同轴连接器是连接射频信号传输线和终端设备的重要部件。

RF同轴连接器借助同轴技术，可以在高频率下进行信号传输，具有传输速度快、损耗低、抗干扰能力强、信号质量稳定等优点，在广播电视、通讯、军事、医疗等众多领域都有广泛的应用。

常见的射频同轴连接器SMA连接器SMA（SubMiniature version A）连接器是一种小型的射频连接器，它支持高达18GHz的频率，具有结构紧凑、连接牢固等优点。

SMA连接器常见于高频率信号传输场合，如测试仪器、雷达系统、卫星通讯等。

N型连接器N型连接器是一种中等尺寸的射频连接器，具有结构坚固、连接可靠的优点，可支持高达11GHz的频率。

N型连接器常见于电视、通讯基站、医疗设备等场合。

BNC连接器BNC（Bayonet Neill-Concelman）连接器是一种常用的低频射频连接器，由于具有简单易用、连接方式轻松、安装方便等特点，常用于音频、视频、计算机等领域的连接。

TNC连接器TNC（Threaded Neill-Concelman）连接器是一种类似于BNC连接器的射频连接器，但是使用螺纹连接方式，在连接更为牢固可靠，并且可以支持高达11GHz的频率。

TNC连接器常见于军事、航空等高频率场合。

F型连接器F型连接器是一种常见的用于电视、卫星通讯等领域的连接器。

它们使用线圈连接方式，结构紧凑、方便安装，并支持高达4GHz的频率。

射频同轴连接器特性带宽带宽是指在射频传输中支持的最高频率范围。

不同射频同轴连接器的带宽不同，但一般来说，支持带宽越大的连接器价格也越贵。

阻抗阻抗是指射频传输线路中电流和电压的比值。

射频同轴连接器需要与信号传输线路阻抗匹配，以避免信号传输过程中的损失和反射。

插入损耗插入损耗是指信号通过射频同轴连接器传输时的信号损失。

插入损耗的大小对于射频信号传输质量有着重要影响，一般来说，插入损耗越小的连接器更为理想。

rf同轴连接器结构

rf同轴连接器结构
（原创版）
目录
1.RF 同轴连接器的定义与作用
2.RF 同轴连接器的结构组成
3.RF 同轴连接器的特点与优势
4.RF 同轴连接器的应用领域
正文
射频同轴连接器，简称 RF 同轴连接器，是无线射频（RF）系统中的关键元件。

它由一个用于发射的金属天线和用来接收的金属线圈组成，利用高频信号传输方式，具有体积小巧、重量轻、功耗低、可靠性高等优点。

同时，RF 同轴连接器还具有抗干扰能力强、易于集成等特点，因此广泛应用于各种无线通讯设备中。

RF 同轴连接器主要由以下几部分组成：
1.外壳：用于保护内部元件，同时具有接地作用，提高抗干扰性能。

2.天线：用于发射无线信号的金属天线，其长度、形状和材料等因素影响着信号的传输效果。

3.线圈：用于接收无线信号的金属线圈，其灵敏度和阻抗匹配性能直接影响着信号的接收质量。

4.接口：用于连接同轴电缆或其他传输媒介，其质量直接影响着信号的传输效果和设备的稳定性。

RF 同轴连接器在无线通讯设备中的应用领域非常广泛，包括但不限于：
1.移动通讯：如手机、平板电脑等设备，用于实现通话、数据传输等
功能。

2.无线网络：如 Wi-Fi 路由器、无线网卡等设备，用于提供无线网络连接。

3.广播电视：如电视接收器、卫星电视接收器等设备，用于接收和传输广播电视信号。

4.导航定位：如 GPS 接收器、车载导航设备等，用于接收卫星导航信号，实现定位和导航功能。

总之，RF 同轴连接器作为无线射频系统中的关键元件，其结构、性能和应用领域都具有重要的意义。

常见天线接头介绍

常见天线接头介绍天线接头是指用于连接或分离天线与其他设备之间的接口连接器。

它们允许天线与收发器、调谐器或其他设备之间进行电信号的传递和转换。

在无线通信系统中，天线接头的选择十分重要，因为它们直接影响到信号的质量和传输效率。

下面是一些常见的天线接头的介绍。

1. SMA接头（SubMiniature version A）：SMA接头是一种常用的RF（射频）连接器。

它具有一个内螺纹和一个外螺纹，用于连接相同类型的连接器。

SMA接头适用于频率范围从DC到18 GHz的应用，常见于Wi-Fi路由器、无线电设备和天线之间的连接。

2. BNC接头（Bayonet Neill-Concelman）：BNC接头是一种常见的同轴电缆连接器，可用于频率范围从DC到4 GHz的应用。

它采用扭转锁定机制，方便拧紧和拆卸。

BNC接头广泛应用于视频监控、电子测试设备和通信系统中。

3. N接头（Type N）：N接头是一种大型的同轴电缆连接器，适用于高频率和高功率应用。

N接头适用于频率范围从DC到11 GHz的应用，广泛应用于雷达系统、射频测试设备和卫星通信系统。

4. TNC接头（Threaded Neill-Concelman）：TNC接头是BNC接头的改进版，具有内螺纹和外螺纹，适用于频率范围从DC到11 GHz的应用。

TNC接头的锁定机制更加可靠，常见于天线和无线设备之间的连接。

5. SMB接头（SubMiniature version B）：SMB接头是一种小型的同轴连接器，适用于频率范围从DC到4 GHz的应用。

SMB接头采用快速连接和释放机制，广泛应用于电子设备和通信系统中。

6. MCX接头（Micro Coaxial Connector）：MCX接头是一种微型同轴连接器，适用于频率范围从DC到6 GHz的应用。

它具有小体积和高频率特性，广泛应用于移动通信设备和卫星导航系统。

7. RP-SMA接头（Reverse Polarity SMA）：RP-SMA接头是SMA接头的反极性版本，内螺纹和外螺纹方向相反。

射频同轴连接器系列

BNC-50KY-5
BNC-50KY-6
型号 Type
LC
Miltary Number
M39012/
UG
BNC-50KY-1 27.0 3.3
UG1094-U
BNC-50KY-2A 30.15 6.6 21-0002 UG1094A-U
咨询电话： 0510-85219650 传真：0510-85215738 e-mail: gtvac@
BNC 型：外导体内径为 6.5mm（0.256in）、卡口锁定、特性阻抗为 50Ω 该连接器适用于低功率，它利用卡口连接结构以获得快速连接和分离，并能与国外同类产品相互换，广泛地用于无线电设备和电子仪器中连接射频同轴电缆。 Type BNC：with inner diameter of outer conductor 6.5 mm（0.256 in） With bayonet lock-Characteristic impedance 50Ω These connectors are for low power，quick connect/disconnect applications using a bayonet type coiping mechanism and can be interchangeable with the same-type connectors of abroad。
3.0
SYV-50-2-1
4.2
SYV-50-2-2
50Ω
5.3
SYV-50-3
A01
5.3
SYV-75-3
6.4 SDY-4 SYV-75-4
弯式插头 Angle plugs
BNC-JW3 3.0 BNC-JW4 4.2 BNC-JW5 5.3 BNC-JW12 5.3

常见射频同轴连接器大全(特制材料)

一、常见的同轴连接器及主要性能对照表：除上述连接器以外，还有MINI BNC、SL16、C3、CC4(1.0/2.3)、SMZ(BT-43)、MIM等连接器，但主要是一些公司的型号。

二、常见同轴连接器的选择：BNC是卡口式，多用于低于4GHz的射频连接，广泛用于仪器仪表及计算机互联TNC是螺纹连接，尺寸等方面类似BNC，工作频率可达11GHz，螺纹式适合振动环境SMA是螺纹连接，应用最广泛，阻抗有50和75欧姆两种，50欧姆时配软电缆使用频率低于12.4Ghz，配半刚性电缆最高到26.5GHzSMB体积小于SMA，为插入自锁结构，用于快速连接，常用于数字通讯，是L9的换代品，50欧姆可到4 GHz，75欧姆到2GHzSMC为螺纹连接，其他类似SMB，有更宽的频率范围，常用于军事或高振动环境N型连接器为螺纹式，以空气为绝缘材料，造价低，频率可达11GHz，常用于测试仪器上，有50和75欧姆两种MCX和MMCX连接器体积小，用于密集型连接BMA用于频率达18GHz的低功率微波系统的盲插连接每种连接器都有军标和商业标准，军标按MIL-C-39012制造，全铜零件、聚四氟乙烯绝缘、内外镀金，性能最可靠，但造价较高。

商业标准设计则使用廉价材料，如黄铜铸体、聚丙烯绝缘、银镀层等，可靠性就差一些。

连接器材料有黄铜、铍铜和不锈钢，中心导体一般镀金，保证低电阻和耐腐蚀。

军标要求在SMA和SMB 上镀金，在N、TNC及BNC上镀银，因为银易氧化，用户更喜欢镀镍。

绝缘材料有聚四氟乙烯、聚丙烯及韧化聚苯乙烯，其中聚四氟乙烯绝缘性能最好，但成本较高。

三、常用连接器的性能列表：1.L29(7/16)标准：IEC169-4、CECC22190、DIN47223特点：较大型螺纹式中高能量传输温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：21mm/22.5mm电气性能：特性阻抗：50欧姆工作电压：2700Vrms频率范围：0-7.5GHz介质耐压：4000Vrms接触电阻：内导体<0.4mOhm，外导体<1.5mOhm 绝缘电阻：>10000兆欧VSWR：<1.30材料：壳体：黄铜镀镍或银插针：黄铜镀硬金或银插孔：锡青铜镀硬金或银绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍2.N标准：MIL-C-39012、IEC169-16、CECC22210 特点：螺纹式中大功率温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：16mm/8.6mm电气性能：特性阻抗：50欧姆工作电压：1000Vrms频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍3.BNC标准：MIL-C-39012、IEC169-8特点：卡口式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：9.8mm/9.6mm电气性能：特性阻抗：50/75欧姆工作电压：500V频率范围：0-4GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<1mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜或锡青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍4.TNC标准：MIL-C-39012、IEC169-17特点：螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：11mm/9.6mm电气性能：特性阻抗：50欧姆工作电压：500V频率范围：0-11GHz介质耐压：1500V接触电阻：内导体<1.5mOhm，外导体<0.2mOhm 绝缘电阻：>5000兆欧VSWR：<1.3材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍5.L9(1.6/5.6)标准：IEC169-13、CECC22240、DIN47295特点：小型螺纹式温度范围：-40～+85耐久性：500次PLUG内径/JACK内径：8.2mm/4mm电气性能：特性阻抗：75欧姆工作电压：330V频率范围：0-1GHz介质耐压：1000V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>10000兆欧材料：壳体：黄铜镀镍或金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金6.SMA标准：MIL-C-39012、IEC169-15、CECC22110 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：6.5mm/5.4mm电气性能：特性阻抗：50欧姆工作电压：335Vrms频率范围：0-12.4GHz(软电缆)/0-18GHz(半刚性电缆) 介质耐压：1000Vrms接触电阻：内导体<3mOhm，外导体<2mOhm绝缘电阻：>5000兆欧插入损耗：0.15dB(6GHz)射频泄漏：-60dB/-90dB(软电缆/半刚电缆)@2-3GHz VSWR：直式软性电缆<1.15+0.02f(GHz)弯式软性电缆<1.20+0.03f(GHz)弯式半刚电缆<1.05+0.01f(GHz)弯式半刚电缆<1.10+0.01f(GHz)材料：壳体：黄铜镀硬金或不锈钢表面钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍7.SMB标准：MIL-C-39012、IEC169-10、CECC22130特点：小型推入锁紧式温度范围：-65～+165耐久性：500次PLUG接触杆外径/JACK内径：2mm/3.7mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4GHz(50欧姆)/0-2GHz(75欧姆)介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm 绝缘电阻：>1000兆欧VSWR：<1.34材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金8.SMC标准：MIL-C-39012、IEC169-18、CECC22140 特点：小型螺纹式温度范围：-65～+165耐久性：500次PLUG内径/JACK外径：3.8mm/3.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-10GHz介质耐压：750V接触电阻：内导体<6mOhm，外导体<1mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.35材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金9.BMA标准：IEC169-33特点：微型推入式温度范围：-65～+155耐久性：500次PLUG外径/JACK外径：5.3mm/7.4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-18GHz介质耐压：750V接触电阻：内导体<3mOhm，外导体<2mOhm 绝缘电阻：>5000兆欧VSWR：<1.30材料：壳体：黄铜镀硬金或镍及不锈钢钝化插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍10.SSMA标准：MIL-C-39012、IEC169-18、CECC22140 特点：微型螺纹式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：5mm/4mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-35GHz介质耐压：750V接触电阻：内导体<4mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.07+0.1f(GHz)材料：壳体：黄铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金11.SSMB标准：IEC169-19、CECC22170特点：微型推入式温度范围：-55～+155耐久性：500次PLUG内径/JACK外径：4.5mm/2.7mm电气性能：特性阻抗：50欧姆工作电压：250V频率范围：0-11GHz介质耐压：500V接触电阻：内导体<5mOhm，外导体<2.5mOhm绝缘电阻：>1000兆欧VSWR：直式<1.22(0-1GHz) <1.35(0-3GHz) 弯式<1.50(0-1GHz) <1.63(0-3GHz)材料：壳体：黄铜镀硬金插针：锡青铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金12.MCX(OSX)标准：CECC22220特点：小型插接自锁式温度范围：-65～+155耐久性：500次PLUG外径/JACK内径：3.7mm/3.45mm电气性能：特性阻抗：50/75欧姆频率范围：0-6GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<5mOhm，外导体<2.5mOhm 绝缘电阻：>1000兆欧VSWR：<1.20(50欧姆) <1.35(75欧姆)材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金13.MMCX(C2.5)标准：CECC22340特点：微型插接自锁式温度范围：-40～+90耐久性：500次PLUG外径/JACK内径：2.4mm/3mm电气性能：特性阻抗：50欧姆工作电压：170V频率范围：0-6GHz介质耐压：500V接触电阻：内导体<10mOhm，外导体<5mOhm绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或镀金14.SAA(1.0/2.3)标准：CECC22230、DIN47297特点：直插锁紧式温度范围：-65～+155耐久性：500次PLUG内径/JACK内径：2.3mm/4.1mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-4.8GHz(50欧姆)/0-1.65GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<7.5mOhm 绝缘电阻：>1000兆欧VSWR：直式<1.25 弯式<1.40材料：壳体：黄铜镀硬金弹性接触杆：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍15.MSP标准：NEC公司产品特点：推入自锁式温度范围：-65～+165耐久性：500次PLUG内径/JACK内径：5mm/4mm电气性能：特性阻抗：75欧姆频率范围：0-1GHz介质耐压：750V接触电阻：内导体<10mOhm，外导体<4mOhm绝缘电阻：>1000兆欧VSWR：<1.25材料：壳体：黄铜镀镍插针：黄铜镀硬金插孔：铍青铜镀硬金或锡青铜镀金绝缘体：聚四氟乙烯密封件：硅橡胶压接套：铜合金镀镍16.C4(1.0/2.3)标准：DIN41626特点：小型推入式温度范围：-55～+125耐久性：500次PLUG外径/JACK内径：4.7mm/3mm电气性能：特性阻抗：50/75欧姆工作电压：250V频率范围：0-2GHz(50欧姆) 0-1.5GHz(75欧姆) 介质耐压：750V接触电阻：内导体<10mOhm，外导体<5mOhm 绝缘电阻：>1000兆欧材料：壳体：黄铜镀硬金弹性接触件：铍青铜镀硬金插针：黄铜镀硬金插孔：铍青铜镀硬金绝缘体：聚四氟乙烯压接套：铜合金镀镍或金。

sma射频连接器标准

sma射频连接器标准SMA射频连接器标准。

SMA射频连接器是一种常见的同轴连接器，广泛应用于无线通信、航空航天、军事装备等领域。

它具有结构紧凑、性能稳定、可靠性高等特点，因此备受青睐。

为了确保SMA射频连接器的质量和性能符合要求，制定了一系列的标准，下面将详细介绍SMA射频连接器标准的相关内容。

首先，SMA射频连接器的标准主要包括国际标准、国家标准和行业标准。

国际标准由国际电工委员会（IEC）负责制定，国家标准由各国相关标准化组织或机构负责制定，而行业标准则由行业协会或组织牵头制定。

这些标准涵盖了SMA射频连接器的结构、尺寸、材料、性能要求、检测方法等方面的内容，旨在规范SMA射频连接器的生产、检测和应用。

其次，SMA射频连接器的标准制定过程中，通常会考虑到以下几个方面的因素。

首先是连接器的结构和尺寸，包括外形尺寸、插头和插座的结构参数、接触件的布局等。

其次是材料的选择，要求连接器的材料具有良好的机械性能、电性能和耐环境性能，能够在各种恶劣的工作环境下稳定可靠地工作。

再次是性能要求，包括频率范围、电气特性、机械性能、环境适应性等方面的要求，确保连接器在使用过程中能够满足相应的性能指标。

最后是检测方法，制定了一系列的检测标准和方法，用于对连接器进行质量检测和性能评定。

此外，SMA射频连接器的标准化工作还涉及到国际间的统一和协调。

由于SMA射频连接器在全球范围内得到广泛应用，为了促进国际间的贸易和合作，各国和地区之间通常会进行标准的对接和协调，以实现标准的互认和互通。

这样一来，不仅可以降低生产成本，提高效率，还能够避免因标准不一致而导致的技术壁垒和贸易障碍。

总的来说，SMA射频连接器标准的制定对于推动行业的发展和技术的进步具有重要意义。

通过遵循标准，可以确保连接器的质量和性能稳定可靠，提高产品的竞争力和市场的认可度。

同时，标准化工作也有利于促进国际间的合作和交流，推动全球无线通信技术的发展。

因此，各相关单位和组织应该密切关注SMA射频连接器标准的制定和实施，共同推动行业的健康发展。
