KYN28-12型铠装中置式金属封闭开关柜
KYN28-12
开关柜按GB3906和IEC298中铠装式金属封闭开关标准而设计。整体由柜体和可抽出部分(手车)两部分组成，柜体结构均采用覆铝锌钢板或镀锌板用螺栓栓接组合成型，用金属隔板将开关柜内部分隔为断路器室、主母线室、电缆室和继电器仪表室，并且所有金属结构件均可靠接地，主回路系统的各隔室均有独立的压力释放通道，在电缆室内可设置10X60mm2的接地母线。
5、断路器室和电缆室可分别加装加热器，防止凝露与腐蚀发生；
6、电缆室空间充裕、可连接多根电缆；
7、开关柜的外壳防护等级达到IP4X，各隔室的防护等级为IP2X。
主要特点
1、简单有效的“五防”闭锁，防止误操作；
2、可配用ZN63A(VSl)、VD4、ZN21、3AH、VB2及VEP真空断路器VC7真空接触器、负荷开关及隔离开关等；
3、可配用电压互感器手车、计量手车、隔离手车、站用变落地手车等相同用途的手车具有互换性；
4、柜体可靠墙安装、柜前维护，减少占地面积：
KYN28-12铠装移开式交流金属封闭开关柜ቤተ መጻሕፍቲ ባይዱ体
温洲瑞驰电气科技有限公司
概述
KYN28-12(GZSl)型铠装移开式交流金属封闭开关柜系三相交流50Hz、额定电压12kV，工作电流，~4000A的户内成套配电装置。作为发电厂、变电站及工矿企业接受和分配电能之用，对电路起到控制、保护和检测等功能，还可以用于控制频繁操作的场所。

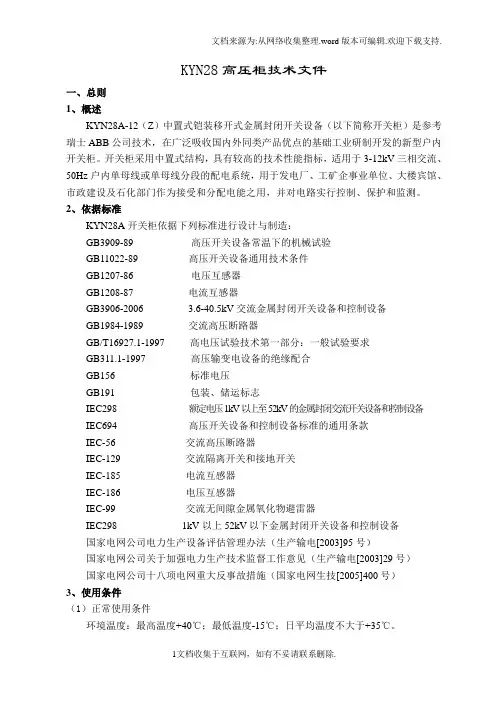

KYN28-12
KYN28高压柜技术文件一、总则1、概述KYN28A-12（Z）中置式铠装移开式金属封闭开关设备（以下简称开关柜）是参考瑞士ABB公司技术，在广泛吸收国内外同类产品优点的基础工业研制开发的新型户内开关柜。
开关柜采用中置式结构，具有较高的技术性能指标，适用于3-12kV三相交流、50Hz户内单母线或单母线分段的配电系统，用于发电厂、工矿企事业单位、大楼宾馆、市政建设及石化部门作为接受和分配电能之用，并对电路实行控制、保护和监测。
2、依据标准KYN28A开关柜依据下列标准进行设计与制造：GB3909-89 高压开关设备常温下的机械试验GB11022-89 高压开关设备通用技术条件GB1207-86 电压互感器GB1208-87 电流互感器GB3906-2006 3.6-40.5kV交流金属封闭开关设备和控制设备GB1984-1989 交流高压断路器GB/T16927.1-1997 高电压试验技术第一部分：一般试验要求GB311.1-1997 高压输变电设备的绝缘配合GB156 标准电压GB191 包装、储运标志IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备IEC694 高压开关设备和控制设备标准的通用条款IEC-56 交流高压断路器IEC-129 交流隔离开关和接地开关IEC-185 电流互感器IEC-186 电压互感器IEC-99 交流无间隙金属氧化物避雷器IEC298 1kV以上52kV以下金属封闭开关设备和控制设备国家电网公司电力生产设备评估管理办法（生产输电[2003]95号）国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29号）国家电网公司十八项电网重大反事故措施（国家电网生技[2005]400号）3、使用条件（1）正常使用条件环境温度：最高温度+40℃；最低温度-15℃；日平均温度不大于+35℃。
环境湿度：日平均相对湿度95%及以下；月平均相对湿度90%及以下。
KYN28-12型户内交流金属铠装中置式开关设备
KYN28-12型户内交流金属铠装中置式开关设备武汉市武昌电控设备有限公司一、概述符合标准：KYN28-12型户内交流金属铠装中置式开关设备是先进的中压开关设备。
它适用于三相交流额定电压12kV,额定频率50Hz电力系统、用于接受和分配电能并对电路实行控制、保护及监测。
GB3906《3-35kV交流金属封闭开关设备》GB/T11022《高压开关设备和控制设备标准的共用技术要求》二、型号及含义K Y N2812额定开断电流额定电流额定电压设计序号户内移开式铠装式金属封闭开关设备三、使用环境条件1. 环境温度：最高温度+45℃最低温度-25℃。
2. 环境湿度：空气相对湿度:90%(+25℃);隧道内平均相对湿度:95%(环境湿度为25℃时)。
3. 海拔高度：≤2000m。
4. 地震裂度：7级。
5. 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
6. 污秽等级：3级。
7. 覆冰厚度：5～10mm 。
8. 风速：25m/ｓ。
9. 振动：水平加速度0.5g;垂直加速度0.2g 。
10. 雷暴日：中雷区（Td=40日)。
11. 在超过GB/T11022规定的正常环境条件下使用时，由用户和制造厂协商。
注：相对湿度大于70%时应接通电加热器。
四、 技术参数1、开关设备技术参数见表1表1VD4、VS1-12 真空断路器技术参数 2.1VD4、VS1真空断路器技术参数见表2表22.2 VD4、VS1真空断路器机械特性见表3表3当断路器用于控制3-10kV电动机时，若起动电流小于600A，必须加金属氧化锌避雷器，其具体要求由用户与制造厂协商解决；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
3.操作机构技术参数见表4表4额定操作电压线圈功率合闸线圈分闸线圈合闸线圈分闸线圈名 称储能电机功率储能电机额定电压储能时间VVWWWVs单位数 值D C220,110A C220,11024550D C220,110≤10五、结构特点开关设备按GB3906中的铠装金属封闭开关设备而设计。

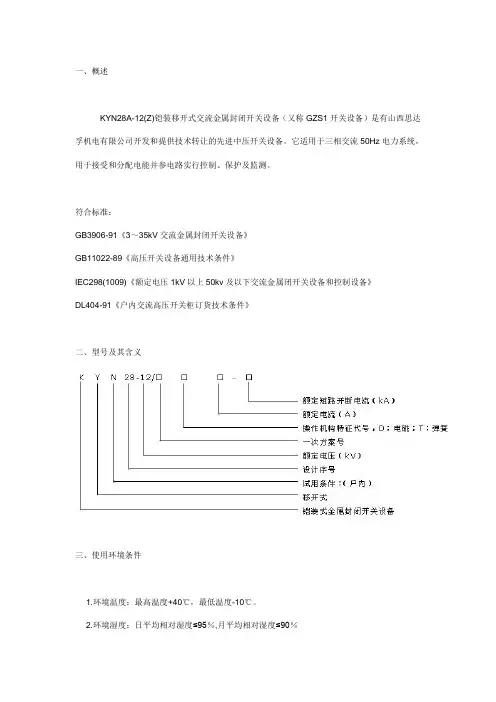

KYN28-12高压开关柜
一、概述KYN28A-12(Z)铠装移开式交流金属封闭开关设备（又称GZS1开关设备）是有山西思达孚机电有限公司开发和提供技术转让的先进中压开关设备。
它适用于三相交流50Hz电力系统，用于接受和分配电能并参电路实行控制、保护及监测。
符合标准：GB3906-91《3～35kV交流金属封闭开关设备》GB11022-89《高压开关设备通用技术条件》IEC298(1009)《额定电压1kV以上50kv及以下交流金属闭开关设备和控制设备》DL404-91《户内交流高压开关柜订货技术条件》二、型号及其含义三、使用环境条件1.环境温度：最高温度+40℃，最低温度-10℃。
2.环境湿度：日平均相对湿度≤95％,月平均相对湿度≤90％3.海拔高度：1000m以下4.抗地震度：地震烈度不超过8度5.周围空气应不受腐蚀性可燃气体、水蒸汽等明显污染。
6.无经常性的剧烈震动场所。
严酷条件下严酷度设计满足I类要求。
7.在超过GB3906规定的正常的环境条件下使用时，由用户和我公司协商。
四、主要技术参数五、结构特点开关设备按GB3906-91中的铠装式金属封闭开关设备而设计的。
整体是由柜体和中置式可抽出部件（即手车）两大部分组成。
柜体分四个单独的隔室，外壳防护等级为IP4X，各小室间的断路器室门打开时防护等级为IP2X。
具有架空出线、电缆进出一及共它功能方案，经排列、组合后能成为各种方案形式的配电装置。
本开关设备可以从正面进行安装调试和维护，因此它可以背靠组成双重列和靠墙安装，提高了开关设备的安全性、灵活性，减少了占地面积。
断路器可选用国产VS1、VY4型，或ABB公司VD4型。
5.1外壳与隔板开关柜的外壳和隔板是由覆铝锌钢板经CNC机床加工，并采取多重折边工艺，使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作用，而且由于采用多重折边工艺使柜体比其他同类设备柜体整体重量轻、机械强度高。
柜体采用组装式结构，用拉铆螺母的和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。
KYN28A-12(GZSI-12Z)型铠装中置式交流金属封闭开关
KYN28A-12型铠装中置式交流金属封闭开关设备1、产品概述及适用范围KYN28A-12铠装中置式交流金属封闭开关设备（以下简称开关柜）是我公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备，其产品具有以下明显优点：1.1产品的外壳完全是由覆铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。
产品外壳具有IP4X等级的防护等级（根据客户需要可改为铁板）。
1.2无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。
其断路器均具有长寿命、高参数、少维护、体积小的独特优点。
KYN28A-12铠装中置式金属封闭开关设备适用于3.6-12KV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。
可用于单母线、单母线分段系列或双母线系统。
开关设备符合IEC298《额定电压IKV以上52KV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关和控制设备共用条款》，我国GB3906《（3-36KV交流金属封闭开关设备》及DIA04《户内交流高压开关柜订货条件》，德国CIN、VDE0670《额定电压IKV以上的交流开关设备》等标准的要求。
并具有完善、可靠的防误操作功能。
2、正常使用条件2.1周围空气温度：上限+40℃，下限-10℃；2.2相对湿度：日平均不大于95%，月平均值不大于90%；2.3海拔高度：不超过1000m；2.4地震烈度不超过8度；2.5无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合；当使用条件超出上述范围时，应由用户与我公司协商确定允许范围及技术措施。
3、开关设备技术参数4、开关柜结构特点开关设备按GB3906-91中的铠装金属封闭开关设备而设计。
开关柜结构说明开关柜由固定的柜体和可抽出部件（简称手车）两大部分组成，柜体的外壳和各功能单元的隔板均采用螺栓联接。

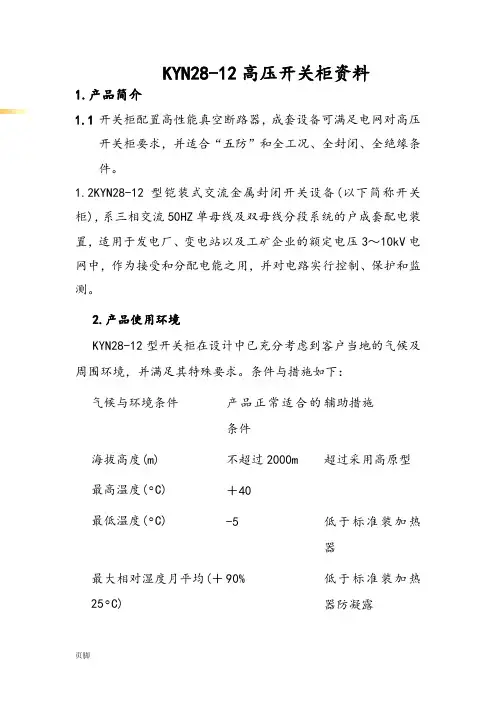

KYN28-12-技术规范书
KYN28-12高压开关柜资料1.产品简介1.1开关柜配置高性能真空断路器，成套设备可满足电网对高压开关柜要求，并适合“五防”和全工况、全封闭、全绝缘条件。
1.2KYN28-12型铠装式交流金属封闭开关设备(以下简称开关柜)，系三相交流50HZ单母线及双母线分段系统的户成套配电装置，适用于发电厂、变电站以及工矿企业的额定电压3～10kV电网中，作为接受和分配电能之用，并对电路实行控制、保护和监测。
2.产品使用环境KYN28-12型开关柜在设计中已充分考虑到客户当地的气候及周围环境，并满足其特殊要求。
条件与措施如下：气候与环境条件产品正常适合的条件辅助措施海拔高度(m) 不超过2000m 超过采用高原型最高温度(ºC) ＋40最低温度(ºC) -5 低于标准装加热器最大相对湿度月平均(＋25ºC) 90% 低于标准装加热器防凝露最大相对湿度日平均95%抗震能力不超过8度最大温差(ºC) 25没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所GB2900.19 电工名词术语：高压试验技术和绝缘配合GB2900.20 电工名词术语：高压开关设备GB5465.2 电气设备用图形符号GB191 包装储运图示标志GB4205 控制电气设备的操作件标准运动方向GB156 额定电压GB762 电气设备额定电流GB1980 电气设备额定频率GB11022 高压开关设备通用技术条件GB5582 高压电力设备外绝缘的污秽等级GB4797.2 电工电子产品自然环境条件海拔和气压水深和水压GB311.1 高压输变电设备的绝缘配合GB311.2~6 高电压试验技术GB4585.2 交流系统用高压绝缘子人工污秽试验方法固体层法GB7354 局部放电测量GB11604 高压电器设备无线电干扰测试方法GB763 交流高压电器在长期工作时的发热GB2706 交流高压电器动、热稳定试验方法GB3309 高压开关设备常温下的机械试验GB5273 变压器、电器及套管的接线端子GB2423.4 电工电子产品基本环境试验规程试验D6:主变温热试验方法GB4728.1~13 电气图用图形符号GB4025 电工成套装置中的指示灯和按钮的颜色GB4884 绝缘导线的标记GB6988.1~7 电气制图GB7159 电气技术的文学符号制订通则GB1207-86 电压互感器GB1208-87 电流互感器GB3906-91 3~35kV交流金属封闭开关设备GB50150-91 电气装置安装工程、电器设备交接试验标准IEC-298 额定电压1~72kV交流金属封闭开关设备和控制设备IEC-56 高压交流断路器IEC-113 图解、图表、表格IEC-128 技术图的一般原理IEC-694 高压开关设备和控制设备的通用条款技术参数1.1.1额定电压：10kV1.1.2运行最高电压：12kV1.2工频耐压：42kV/min开关柜技术参数1.2.1主母线额定电流：1250A1.2.2短时耐受电流：31.5kA/4S1.2.3额定动力稳定电流：80kA1.1.3防护等级：IP4X；断路器门打开IP2X1.4雷电冲击电压：75kV1.5频率：50H Z1.6真空断路器技术参数1.7额定电压：10kV1.8运行最高电压：12kV1.81频率：50H Z型号：VS1（ZN63B-12）1.9额定电流：1250A1.10工频耐压：对地、相间及普通断口工频耐压值42kV/min；隔离断口间的绝缘工频耐压值48kV/min1.11雷电冲击电压（全波）：75kV额定动稳定电流：31.5kA 1.12辅助回路工频耐受电压：2kV1.13额定短路开断电流（有效值）（4S）：31.5kA1.14操作电压：DC220V3.开关柜如何设计1.3柜体1.3.1柜体的外壳与各功能小室的隔板均采用优质板材，具有很强的抗腐蚀与抗氧化性能，并具有比同等钢板高的机械强度。
KYN28-12、40.5铠装中置式交流金属封闭开关设备
KYN28-12、40.5铠装中置式交流⾦属封闭开关设备KYN28-12、40.5铠装中置式交流⾦属封闭开关设备
全⼼呵护来⾃于新型YKN28-12开关柜
⽤电稳定、安全防护更全⾯
KYN28-12、40.5型户内铠装中置式交流⾦属开关设备吸收国内先进制造技术的基础上⾃⾏研制开发的新型产品，可取代各种⽼型的⾦属开关设备，适⽤于三相交流额定电压12kV,额定频率50Hz电⼒系统，⽤于接受和分配电能并对电路实⾏控制、保护及监测。
功能特点：
1、柜体结构数控加⼯，使⽤多重折弯⼯艺柜体强度⾼、寿命长
2、所有的操作均在相间关闭状态下进⾏、安全可靠
3、防护等级⾼，可防⽌杂物和⾍害侵⼊
4、简单有效的“五防”闭锁，防⽌误操作
5、可配⽤VSI及VD4型真空断路器
6、更换断路器简单，⼿车互换性好
7、柜体可靠墙安装、柜前维护，减少占地⾯积
8、断路器室和电缆室可分别加装加热器，防⽌凝露与腐蚀的发⽣。
KYN2812铠装式金属封闭开关设备安装使用与维护手册
KYN28-12铠装式金属封闭开关设备安装使用与维护手册Metal-clad enclosed SwitchgearInstruction manualXXXXXXXX有限企业XXXXXXXXXXXXXXXX, LTD., P. R. CHINA一直安全第一Your safety first-always！在开关设备安装使用前请先仔细阅读本阐明书That’s why our instruction manual begins with these recommendations 开关设备只能安装在适合于电气设备工作旳户内场合。
Only install switchgear and/or switchboards in enclosed rooms suitable for electrical equipment.确保由专职电气人员进行安装、操作和维护。
Ensure that installation，operation and maintenance are carried out by specialist electricians only.必须确保现场电气设备旳联接条件和工作规程旳合用和安全性。
Comply in full with the legally recognized standards（DIN VDE/IEC），the connection conditions of the local electrical utility and the applicable safety at work regulations. 有关开关设备旳一切操作，都要遵守阐明书中旳相应要求。
Observe the relevant information in the instruction manual for all actions involving switchgear and switchboards.危险Danger要尤其注意阐明书中标有这个危险标志旳注意事项。
KYN28-12铠装式金属封闭开关柜
KYN28-12铠装式金属封闭开关柜培训资料一、概述KYN28-12铠装式金属封闭开关柜也称中置式高压开关柜，目前常见的外形主要有高低柜和平顶柜两种。
1、标准和规范1）、KYN28-12开关柜满足IEC298，GB3906，DL404等标准。
2）、开关柜外壳的防护等级为IP4X，当断路器室门打开、手车移开时，防护等级为IP2X。
3）、在系统的安装和运行期间，要遵守所有相关的IEC规范及国家或地方相关的安全导则。
2、工作条件1）、正常工作条件KYN28-12开关柜正常工作条件如下：室内环境温度：最高温度 +40°C日平均值不大于 +35°C最低温度 -15°C室内环境湿度：日平均相对湿度 95%及以下月平均相对湿度 90%及以下安装场所的海拔高度 1000m及以下地震烈度: 不超过8度没有火灾、爆炸危险，没有严重污秽及化学腐蚀的场所。
3、特殊工作条件对特殊工作条件，必须向制造厂咨询。
制造厂与用户应就特殊工作条件取得一致意见。
* 海拔高于1000m时，空气介质强度的降低对绝缘水平的影响。
* 环境温度超出极限值，在母线和分支母线的设计上加以补偿或限制载流量。
在柜内安装通风装置将有利于开关柜的散热。
* 若开关柜运行地区的湿度较高，温度波动速度较快且幅度较大，开关柜在这种气候环境下运行，就有凝露的危险，因此开关柜在备用和运行状态下，用户应保证加热器全天侯投入！但在大电流运行中，可以不投入。
4、开关柜结构概述开关柜由固定的柜体和真空断路器手车组成，这是它的基本结构。
开关柜及安装的电气元件见上述图。
进线柜或出线柜是基本柜方案，并有派生方案，如母线分段柜或计量柜等。
此外，尚有配置固定式负荷开关、真空接触器手车、隔离手车等方案。
开关柜靠墙或面对面安装。
5、外壳和隔板开关柜的外壳和隔板由敷铝锌板制成，具有很强的抗氧化、耐腐蚀功能，且刚度和机械强度比普通低碳钢板高。
三个高压室的顶部都装有压力释放板。
KYN28-12
KYN28高压柜技术文件一、总则1、概述KYN28A-12（Z）中置式铠装移开式金属封闭开关设备（以下简称开关柜）是参考瑞士ABB公司技术，在广泛吸收国内外同类产品优点的基础工业研制开发的新型户内开关柜。
开关柜采用中置式结构，具有较高的技术性能指标，适用于3-12kV三相交流、50Hz户内单母线或单母线分段的配电系统，用于发电厂、工矿企事业单位、大楼宾馆、市政建设及石化部门作为接受和分配电能之用，并对电路实行控制、保护和监测。
2、依据标准KYN28A开关柜依据下列标准进行设计与制造：GB3909-89 高压开关设备常温下的机械试验GB11022-89 高压开关设备通用技术条件GB1207-86 电压互感器GB1208-87 电流互感器GB3906-2006 3.6-40.5kV交流金属封闭开关设备和控制设备GB1984-1989 交流高压断路器GB/T16927.1-1997 高电压试验技术第一部分：一般试验要求GB311.1-1997 高压输变电设备的绝缘配合GB156 标准电压GB191 包装、储运标志IEC298 额定电压1kV以上至52kV的金属封闭交流开关设备和控制设备IEC694 高压开关设备和控制设备标准的通用条款IEC-56 交流高压断路器IEC-129 交流隔离开关和接地开关IEC-185 电流互感器IEC-186 电压互感器IEC-99 交流无间隙金属氧化物避雷器IEC298 1kV以上52kV以下金属封闭开关设备和控制设备国家电网公司电力生产设备评估管理办法（生产输电[2003]95号）国家电网公司关于加强电力生产技术监督工作意见（生产输电[2003]29号）国家电网公司十八项电网重大反事故措施（国家电网生技[2005]400号）3、使用条件（1）正常使用条件环境温度：最高温度+40℃；最低温度-15℃；日平均温度不大于+35℃。
环境湿度：日平均相对湿度95%及以下；月平均相对湿度90%及以下。
KYN28-12型铠装中置式金属封闭开关柜
KYN28-12型铠装中置式金属封闭开关柜概述KYN28-12型铠装中置式金属封闭开关柜(以下简称开关柜)是在吸收国内外先进制造技术的基础上自行开发设计的新型产品，可取代各种老型的金属封闭开关设备。
该项开关柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关台断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能等可靠的“五防”功能，结构强度高，元件布置合理，方案齐全，可扩展性强，是一种理想的新型配电装置。
适用范围及用途KYN28-12型铠装中置式金属封闭开关柜，适用于3.6kY-12kV三相交流50Hz单母线及单母线分段的配电系统，作为接受和分配电能的成套开关装置，主要用于发电厂、中小型发电送电、变电站、工矿企业及城市建设配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，作为控制保护、监测之用。
符合标准本中置柜符合下列标准1EC60298《额定电压1kY以上至52kY(含)交流流金属外壳开关设备和控制设备》GB3906标准《3.6kV-40.5kY交流金属封闭开关设备和控制设备》正常工作条件周围空气温度：上限+40℃，下限-10℃；相对湿度：日平均值不大干95％，月平均值不大干90％；海拔高度不超过1 000m；地震烈度不超过8度；周围空气不受腐蚀性气体或可燃性气体、水蒸气等明显污染；无经常性的剧烈振动。
在超过本产品技术条件规定的环境条件下使用时，由用户和本公司协商。
型号含义开关柜的特点采用进口铝锌复合钢板或优质镀锌板组装的高精度柜体，不必涂漆且永不生锈。
完全金属铠装，各功能单元，即使柜门关闭也可操作移动。
简单且有效的“五防”闭锁，防止误操作。
严密的防护措施，防止异物及虫害侵入，确保运行安全。
空间充裕的电缆终端室，可接多根电缆。
操作方便且极易监视的柜体设计。
体积小并可靠墙安装的开关柜，节省配电间占地面积。
快速接地开关用于接地及回路短接主要技术参数开关柜的主要技术参数(见表1)开关柜外形尺寸开关柜外形尺寸(见图1、表4)开关柜结构KYN28-12型开关柜的设计按GB3906中的金属铠装移开式开关设备的要求而设计，主要由柜体和中置式手车两大部分组成，柜体分断路器室，母线室、电缆室和继电器保护室等四个单独的隔室，外壳防护等级为，P4X，各隔室间和当断路器室门打开，断路器手车处于断开、试验位置时防护等级为，P2X，中置式手车由主开关(或其它功能元件)和底盘车两部分构成。
KYN28-12 型铠装移开式交流金属封闭高压开关设备使用说明书
KYN28-12型铠装移开式 交流金属封闭开关设备襄樊金恒电气有限公司二OO七年四月十二日KYN28-12型铠装移开式交流金属封闭高压开关设备使用说明书一、概述KYN28-12型开关柜是一种防护型固定式金属封闭高压开关设备，广泛地运用于高压电动机的起动、投切运行等场合，可频繁操作，无爆炸、火灾等危险。
KYN28-12型系列开关柜防误程序锁功能齐全，性能可靠。
真空断路器的真空绝缘度高，灭弧性强，使用寿命长，维护方便。
用于接受和分配电能并对电路实行控制，保护及检测。
二、工作条件1、环境温度上限40℃，下限-15℃，高寒地区-25℃；2、相对湿度：日平均值≤95%；月平均值≤90%；3、使用环境：没有火灾、爆炸危险，没有严重污秽、化学腐蚀及剧烈震动等场所；海拔高度3000米以下。
4、安装地点垂直倾斜度不超过5°。
三、结构说明开关柜框架由角钢焊接而成，面板及隔板均为薄钢板。
一次器件和二次器件相互隔离各成系统。
正面有门、操作面板和防误机构，侧面有防护板相隔。
开关柜正面右上方是断路器室门，右下方是电缆室门。
中间隔板将开关柜内部分为上下两部分。
上部分有断路器分开。
真空断路器、隔离开关操作机构等在断路器室内，电流互感器在中间隔板上；零序互感器等安装在电缆室内，断路器操作机构安装在柜体正面左下方。
二次仪表及器件安装在仪表盘上和继电器室内。
上隔离开关关合与上下门的开闭受控于程序锁，当隔离开关关合时，上下门打不开；当上下门打开时，隔离开关合不上。
可装配国产的ZN63A—12系列及进口真空断路器，适用性强，可靠性高。
手车设工作、试验位置，各位置均有定位和显示装置，安全可靠。
高可靠的连锁装置，完全满足“五防”要求。
面门装有观察窗，可观察室内元件工作状态。
四、型号意义K Y N 28 — 1 2 —（Z）真空断路器额定电压（KV）设计序号户内移开式铠装五、维护和检修1、应保持配电间及柜体的干燥，清洁无杂物；2、真空断路器每操作1000次或隔六个月必须检查一次，观察超行程量，出现问题及时调整；3、操作机构等器件活动部位应有干净的润滑油；4、断路器如短路跳闸必须对主触头进行性能检查检测后方可投入使用；5、开关柜运行参数不得超过铭牌指定值；6、正常情况下真空断路器开合时发出蓝色光或白色光，如发出黄色光表明真空稍有泄漏，如发出红色光表时真空泄漏严重禁止使用。
KYN28型户内金属铠装抽出式开关设备简介
KYN28型户内金属铠装抽出式开关设备简介KYN28型户内金属铠装抽出式开关设备简介KYN28-12型铠装中置移开式金属封闭开关设备（以下简称开关设备），是3~10KV三相交流50HZ单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中、小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电以及大型高压电动机起动等。
实行控制保护,监测之用.开关设备整体是由柜体和中置式可抽出部件(即手车)两大部件组成,柜体分为四个单独的隔室母线室,仪表室,电缆室.外壳的防护等级为IP40,隔室间防护等级为IP20.且有”三全””五防”功能,”三全”为全封闭,全绝缘,全隔断,”五防”防止带负荷推,拉断路器手车,防止误分,合断路器,防止接地开关处在闭合位置时合断路器,防止误入带电隔室,防止在带电时误合接地开关.一.外壳开关设备的外壳选用覆铝锌钢板经CNC机床加工，采取多重折边工艺，用拉铆螺母和高强度螺栓联接而成。
这样整个柜体不仅具有精度高和很强的抗腐蚀与氧化作用，而且保证了手车的互换性。
二.手车手车骨架也采用钢板经CNC机床加工组装而成，手车与柜体的配合及机械联锁安全、可靠、灵活。
手车在柜体内有三个位置：断开位置、试验位置、工作位置，每个位置都分别有定位装置，可以保证联锁可靠，而且必须按联锁防误操作程序进行操作。
当手车需移开柜体时，用一只专用转运车，就可以方便取出。
断路器手车上装有真空断路器及其它辅助设备，当手车用运转车运入手车室时，能够可靠锁定在断开位置或试验位置，柜体上位置显示便显示出其所在位置，而且只有完全锁定后，才能摇动推进机构，将手车推向工作位置，到工作位置后，推进手柄即摇不动，其对应位置显示灯便显示其所在位置。
手车的联锁能可靠保证手车只有在工作位置或或试验位置，断路器才能进行合闸，而且断路器只有在分闸状态手车才能移动。
三．联锁装置开关设备内装有安全可靠的联锁装置，完全满足“五防”的要求。
1、断路器手车在试验或工作位置时，断路器才能进行合、分操作，而且断路器合闸后手车无法移动，防止了带负荷误推拉断路器。
KYN28-12型户内交流金属铠装中置式开关设备
KYN28-12型户内交流金属铠装中置式开关设备武汉市武昌电控设备有限公司一、概述符合标准：KYN28-12型户内交流金属铠装中置式开关设备是先进的中压开关设备。
它适用于三相交流额定电压12kV,额定频率50Hz电力系统、用于接受和分配电能并对电路实行控制、保护及监测。
GB3906《3-35kV交流金属封闭开关设备》GB/T11022《高压开关设备和控制设备标准的共用技术要求》二、型号及含义K Y N2812额定开断电流额定电流额定电压设计序号户内移开式铠装式金属封闭开关设备三、使用环境条件1. 环境温度：最高温度+45℃最低温度-25℃。
2. 环境湿度：空气相对湿度:90%(+25℃);隧道内平均相对湿度:95%(环境湿度为25℃时)。
3. 海拔高度：≤2000m。
4. 地震裂度：7级。
5. 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。
6. 污秽等级：3级。
7. 覆冰厚度：5～10mm 。
8. 风速：25m/ｓ。
9. 振动：水平加速度0.5g;垂直加速度0.2g 。
10. 雷暴日：中雷区（Td=40日)。
11. 在超过GB/T11022规定的正常环境条件下使用时，由用户和制造厂协商。
注：相对湿度大于70%时应接通电加热器。
四、 技术参数1、开关设备技术参数见表1表1VD4、VS1-12 真空断路器技术参数 2.1VD4、VS1真空断路器技术参数见表2表22.2 VD4、VS1真空断路器机械特性见表3表3当断路器用于控制3-10kV电动机时，若起动电流小于600A，必须加金属氧化锌避雷器，其具体要求由用户与制造厂协商解决；当断路器用于开断电容器组时，电容器组的额定电流不应大于断路器额定电流的80%。
3.操作机构技术参数见表4表4额定操作电压线圈功率合闸线圈分闸线圈合闸线圈分闸线圈名 称储能电机功率储能电机额定电压储能时间VVWWWVs单位数 值D C220,110A C220,11024550D C220,110≤10五、结构特点开关设备按GB3906中的铠装金属封闭开关设备而设计。
(整理)KYN28-12中置式高压开关柜说明书.
KYN28（Z）系列铠装移开式交流金属封闭开关柜襄樊缔造电气有限公司目录一、概述二、使用环境条件三、主要技术四、性能特点五、订货须知一、概述KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。
实为一种性能优越的配电装置。
二、使用环境条件a)正常环境条件1)周围空气湿度上限,+40℃下限,-10℃2)海拔:1000M3)相对环境温度:日平均不大于95%，月平均不大于90%4）地震：烈度不超过8度5)周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染6）无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1度要求2、特殊工作条件：在超过规定的正常环境条件下使用时，由用户和制造厂协商。
三、主要技术额定电压（kv） 3.6/7.2/12最高工作电压（kv） 3.6/7.2/12工频耐受电压（kv）42(lmin)冲击耐受电压（kv）75额定频率50HZ额定电流（A）630-3150额定热稳定电流(KA 4S) 16-50额定动稳定电流(KA) 40-125额定短路开断电流(KA) 16-50额定短路关合电流(KA) 40-125防护等级IP4X四、性能特点1、手车手车骨架采用薄钢板经CNC机床加工后组装而成。
手车与柜体绝缘配合，结构联锁安全、可靠、灵活。
根据用途不同手车分断路器手车、电压互感器手车、计量手车、隔离手车。
各类手车按模数，积木式变化，同规格手车可以百分之百自由互换。
KYN28-12型中置式金属铠装高压开关柜柜体订货要求
KYN28-12型中置式金属铠装高压开关柜柜体订货要求1.供货范围：（1）KYN28-12型中置柜体10面，按一次图配齐柜体侧封板。
外形尺寸（宽x深x高mm）：800x1500x2300（2）中置隔离手车：配柜宽800mm，相距210mm，梅花触头1250A，带闭锁电磁铁DC220V。
数量：2台。
（3）中置电压互感器手车：配柜宽800mm，相距210mm，梅花触头630A，（配熔断器罩、安装支座、插座等附件）数量：6台。
方案见一次图（4）运输小车：配柜宽800mm数量2台，。
（5）柜体配套如下配件：a.母线穿墙套管：48个。
b.高压支撑绝缘子：按实际用量配置。
c.触头、触头盒： 1250A触头24个、1250触头盒24个，630A触头18个，630触头盒18个。
d.柜体配齐：眉头、活门机构、左右导轨、手车二次插头、座（CD-58型）及联锁机构、接地开关操作轴（带拐臂）及联锁机构。
按一次图方案配齐摸拟牌。
e.柜顶小母线端子：按JXZ-15配置, 1只/台。
f.柜内照明灯：电缆室CGM-□1套/台。
g.中置手车操作摇把5把。
h.接地开关操作手柄2把。
i.开关柜门锁鈅匙10把。
j.接地开关：JN15-12/31.5配1开1闭辅助开关及带电显示装置GSN-10/Q DC220V(大盒)。
数量2台。
k.配DSN-MY/DC220V电磁锁10只。
2.柜体颜色：柜体采用进口敷铝锌板制作，柜门及终端板采用冷板弯制,颜色为：浅驼灰（RAL7032）。
3.柜体要求：（1）柜体加工应满中IEC298，GB3906及DL/T404-1997等标准。
柜体材料采用进口敷铝锌钢板，多重折边工艺，用拉铆螺母和高强度螺栓组装而成。
柜门采用冷板静电喷塑。
（2）柜体外壳防护等级：IP4X。
各隔室间防护等为IP2X。
开关柜需具备“五防”功能，在开关柜柜体外部可以接近的部位不应出现孔洞。
（3）柜体结构中除仪表室外各个功能室应具有独立的泄压装置，泄压装置的设计必须是有效的，可靠的，并且在设备下正常运行时不被打开。
KYN28柜介绍
概述:
KYN28-12/24型铠装移开中置式交流高压金属封闭开关设备(以下简称中置柜),系3.6?24kV三相交流50Hz单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，实行控制保护、监测之用。
本开关柜满足IEC62271、GB3906等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器，防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止带电时误合接地开关等联锁功能，是一种性能优越的配电装置。
产品结构:
开关设备的柜体为组装式结构，基础构件采用敷铝锌钢板经双重折边工艺加工制成。
柜体分四个单独的隔室:断路器手车室、主母线室、电缆室、继电器仪表室。
柜体外壳防护等级为IP4X，各小室间防护等级为IP2X。
正常使用条件:
(1)周围空气温度:
上限:+40℃
下限:-35℃;
(2)海拔:设备安装场所的最大海拔高度3500m;
(3)湿度:
日平均相对湿度:不大于95%，
月平均相对湿度:不大于90%；
(4)地震:地震烈度不超过8度;
(5)周围空气应不受腐蚀性或可燃性气体、水蒸气等的严重污染；
(6)无严重污秽及经常性的剧烈振动。
柜内可选用部分断路器:。
KYN28型高压柜
KYN28-12（GZSI-12Z）型铠装中置式金属封闭开关设备一产品概述及适用X围KYN28-12铠装中置式金属封闭开关设备（以下简称开关柜）是一开电气成套公司在吸收国内外先进制造技术的基础上自行设计开发的新型产品，可取代各种老型的金属封闭开关设备，如 KYN1-10、JYN2-10、GBC-10等系列产品。
其产品具有以下明显优点：1.1 产品的外壳完全是由覆铝锌钢板经C机床加工多重折弯成形后用螺栓组装而成，具有很高的机械强度，有效地保证了产品的整齐和美观，柜门采用喷塑涂覆，具有较强的抗冲击和耐腐蚀能力。
产品外壳具有IP4X级的防护等级。
1.2 本产品的主开关可配置ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关，同时也可配置多种国产系列真空断路器（如VS1、VH1、VK、ZN28），以取代国外同类产品。
1.3 无论是选用何种断路器，其裸导体空气绝缘距离均能保证大于125mm，复合绝缘大于60mm。
其断路器均具有长寿命、高参数、少维护、体积小的独特优点。
KYN28-12铠装中置式金属封闭开关设备适用于3.6～12kV三相交流50Hz电网，作为接受和分配电能，并对电路实行控制、监测和保护之用。
可用于单母线、单母线分段系统或双母线系统。
开关设备符合IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关控制设备共用条款》，我国GB3906《3-36kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条件》，德国DIN.VDE0670《额定电压1kV以上的交流开关设备》等标准的要求。
并且具有完善、可靠的防误操作功能。
二正常使用条件2.1 周围空气温度：上限+40℃、下限-10℃2.2 相对湿度：日平均不大于95%，月平均值不大于90%2.3 海拔高度：不超过1000m2.4 地震烈度不超过8度2.5 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•描述：KYN28-12型铠装中置式金属封闭开关柜概述KYN28-12型铠装中置式金属封闭开关柜(以下简称开关柜)是在吸收国内外先进制造技术的基础上自行开发设计的新型产品，可取代各种老型的金属封闭开关设备。
该项开关柜具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关台断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能等可靠的“五防”功能，结构强度高，元件布置合理，方案齐全，可扩展性强，既可配用VSl真空断路器，又可配用ABB公司的VD4真空断路器。
是一种理想的新型配电装置。
适用范围及用途KYN28-12型铠装中置式金属封闭开关柜，适用于3.6kY-12kV三相交流50Hz 单母线及单母线分段的配电系统，作为接受和分配电能的成套开关装置，主要用于发电厂、中小型发电送电、变电站、工矿企业及城市建设配电以及电业系统的二次变电所的受电、送电及大型高压电动机起动等，作为控制保护、监测之用。
符合标准本中置柜符合下列标准1EC60298《额定电压1kY以上至52kY(含)交流流金属外壳开关设备和控制设备》GB3906标准《3.6kV-40.5kY交流金属封闭开关设备和控制设备》正常工作条件周围空气温度：上限+40℃，下限-10℃；相对湿度：日平均值不大干95％，月平均值不大干90％；海拔高度不超过1 000m；地震烈度不超过8度；周围空气不受腐蚀性气体或可燃性气体、水蒸气等明显污染；无经常性的剧烈振动。
在超过本产品技术条件规定的环境条件下使用时，由用户和本公司协商。
型号含义开关柜的特点可选用ABB公司生产的VD4真空断路器或国产VSl真空断路器采用进口铝锌复合钢板或优质镀锌板组装的高精度柜体，不必涂漆且永不生锈。
完全金属铠装，各功能单元，即使柜门关闭也可操作移动。
简单且有效的“五防”闭锁，防止误操作。
严密的防护措施，防止异物及虫害侵入，确保运行安全。
空间充裕的电缆终端室，可接多根电缆。
操作方便且极易监视的柜体设计。
体积小并可靠墙安装的开关柜，节省配电间占地面积。
快速接地开关用于接地及回路短接VD4真空断路器VS1-12型真空断路器主要技术参数开关柜的主要技术参数(见表1)vD4真空断路器的技术参数(见表2)VS1-12真空断路器的技术参数(见表3)开关柜外形尺寸开关柜外形尺寸(见图1、表4)开关柜结构KYN28-12型开关柜的设计按GB3906中的金属铠装移开式开关设备的要求而设计，主要由柜体和中置式手车两大部分组成，柜体分断路器室，母线室、电缆室和继电器保护室等四个单独的隔室，外壳防护等级为，P4X，各隔室间和当断路器室门打开，断路器手车处于断开、试验位置时防护等级为，P2X，中置式手车由主开关(或其它功能元件)和底盘车两部分构成。
馈线柜结构剖面(见下图)KYN28—12型馈线柜结构剖面图KYN28-12型中置柜可以从正面进行安装调试和维护检修，因此，可以靠墙安装和背靠背组成双列排列，减小了占地面积，同时考虑到用户的习惯，也有双面维护的布置方案。
KYN28-12型中置柜具有电缆进出线、架空进出线、联络、计量、隔离及其它功能方案，经排列组合能灵活地组成各种主接线方案。
柜体结构KYN28-12型中置柜柜体是选用覆铝锌钢板和优质冷扎钢板经数控钣金设备加工折弯成形，通过高强度螺栓组装而成，因此组装好的柜体能保证尺寸上的一致性、保证了手车的互换性、且具有更高的机械强度。
壳体表面具有很强的抗腐蚀和抗氧化的能力。
手车手车由断路器(或其它功能元件)、底盘车两部分组成，根据用途，手车可分为：断路器手车、电压互感器手车、计量手车以及隔离手车等，同规格手车具有极好的互换性。
手车在柜体内有断开/试验位置和工作位置每一位置都分别有定位装置，以保证连锁可靠性。
当手车需移开柜体进行检查、维护时，利用专用转运车就可方便地取出。
整个手车体积小，检查、维护都很方便。
手车装设有接地装置与柜体有可靠的接地连接。
由于底盘车中采用精密丝杠传动的推进机构、超越离合器、连锁机构等。
丝杠螺母推进机构可轻便地操作使手车在断开/试验位置和工作位置之间移动，借助丝杠螺母的自锁性可使手车可靠地锁定工作位置，防止因电动力的作用引起手车窜动而引发事故。
超越离合器在手车移动退至断开、试验位置和进至工作位置到位时起作用，使操作轴与丝杠轴自动脱离而空转，可防止误操作而损坏推进机构。
连锁机构可保证手车及其它的操作必须按规定的操作程序操作才能得以进行，完全满足“五防”要求。
手车室手车室安装了特制的手车导轨，供手车在其上移动和定位，当手车抽出或手车在试验位置时，柜体内的活动隔板隔离下柜体内的一次静触座，以保证运行人员不触及带电体。
当手车从试验位置向工作位置移动时，活动隔板全部打开，直到手车在工作位置定位。
手车在试验位置时，二次接插件是接通的，此时，手车可进行各种试验操作。
通过手车室门上的观察窗可以监视手车所处的运行位置以及设备运行的状况。
隔室中置柜中的主要电气元件都有独立的隔室，即断路器室、母线室、电缆室、继电器仪表室。
除继电器仪表室外，其它隔室均有独立的泄压通道。
由于采用中置式形式，电缆室高度大大增加，因此设备可接多路电缆。
断路器室断路器室两侧装设了导轨，对手车在断开/试验位置和工作位置间平稳运动起正确导向作用。
静触头盒前装有活门机构，上下活门在手车从断开/试验位置运动到工作位置过程中自动打开，当手车反方面运动时自动关闭形成有效隔离。
上下活门不联动，在检修时可锁定带电侧活门，从而保证检修人员不会触及带电体。
在断路器室门关闭时，手车同样能被操作。
通过门上的观察窗可以观察到手车所处位置及断路的合、分指示，储能状态。
母线室母线室位于中置柜的后上方，主母线为分段母线，通过支母线和静e9头盒固定，不需要其它绝缘子支撑。
大电流母线采用双根母排。
主母线，联络母线、支母线均为距形截面铜排。
相邻柜间用母线套管隔开，能有效地防止事故蔓延，同时对主母线起到辅助支撑作用。
用户需要时母线可采用热缩管或硫化涂覆绝缘。
母线室母线室位于中置柜的后上方，主母线为分段母线，通过支母线和静e9头盒固定，不需要其它绝缘子支撑。
大电流母线采用双根母排。
主母线，联络母线、支母线均为距形截面铜排。
相邻柜间用母线套管隔开，能有效地防止事故蔓延，同时对主母线起到辅助支撑作用。
用户需要时母线可采用热缩管或硫化涂覆绝缘。
电缆终端室电缆室内安装有电流互感器、接地开关、用于监视电压的的传感器以及避雷器等，另可安装多根电缆。
由于开关柜采用中置式，因而电缆室空间大，并保证了足够的电缆安装高度，每相可并1-3根电缆，最多可并接6根单芯单缆将手车和可抽出式水平隔板移开后，安装检修人员就可以方便地从正面进入柜内，对其中安装的CT．PT、接地开关、避雷器等元件进行检修安装。
柜底配置开缝的可拆卸式封板，方便电缆的施工。
二次测量继电器保护室继电器仪表室内可安装继电保护控制元件、仪表以及特殊要求的二次设备。
二次线路敷设在线槽内并有金属盖板，可二次线与高压部分隔离，顶部可装设二次小母线。
该室另设小母线支座，多达20根的小母线可在此宣布置，在底板装设的二次插件可与手车上的二次插件接通，以便在此室面板上操作，对手车及其设备进行各种测量、控制和保护。
底板左侧另设二次电缆出线孔，以便于用户安装时连接。
防止误操作的联锁装置中置柜具有可靠的联锁装置，为确保操作人员与维护人员的安全，其作用如下：a)手车从工作位置移至隔离/试验位置后，活动帘板将静触头盒隔开，防止误入带电隔室。
检修时，可用挂锁将活动帘板锁定。
b)断路器处于合闸状态时，手车不能从工作位置拉出或从隔离/试验位置推至工作位置；断路器在手车己充分锁定试验位置或工作位置时才能被操作。
c)接地开关仅在手车处于隔离/试验位置及柜外时才能被操作，当接地开关处干合闸状态时，手车不能从隔离/试验位置推至工作位置。
d)手车在工作位置时，二次插头被锁定不能拔开。
压力释放装置对并没有手车室、母线室、电缆终端室的上方设有压力释放装置。
当柜内某一隔室发生故障时，伴随电弧的产生，该室气压升高，装于该室上方的压力释放装置动作，压力释放板被自动打开，释放压力和排泄气体，以确保操作人员和设备的安全。
带电显示装置开关柜可装设监测一次回路带电状态的带电显示装置，该装置不但可以提示高压回路带电状况，而且可以与电磁锁配合实现强制闭锁手柄、门，从而提高产品的防误性能。
防止凝露的措施为了防止在高湿度或温度变化较大的气候环境中产品艇露而带来的危险，可在断路器室和电缆室内分别装设加热器。
接地系统在电缆室内单独设有5×40mm的接地铜排，此排能贯穿整个排列并与柜体触良好，供直接接地的元件使用，这样整个柜都处于良好的接地状态之中，确保操作人员的安全。
安装和调试开关柜的安装基础的施工应符合《电力建设施工及验收技术规范》中的有关规定。
开关柜的安装基础一般要分为两次浇灌混凝土，第一次为KYN28A中置柜安结构件即角钢、方钢、或槽钢构件的安装基础，第二次浇灌混凝土是地面的补充层，一般厚度为60mm，在浇灌混凝土补充层时混凝土高度应低于构件平面1-3mm。
开关柜的安装要保证基础构件的安装质量，框架安装的水平度要求为1平方米内公差1mm。
中置柜的安装基础尺寸与安装尺寸(见下图)柜体单列时，柜前走廊以2.5米为宜，双列布置时，柜间操作走廊以3米为宜。
按工程需要与图纸要求，将开关柜运至预定位置，10台以上的开关柜排列应从中间部位开始。
开关柜在运输过程中应使用特定的运输工具，如吊车或叉车、严禁使用滚筒、搔杠、且严禁将手车推入柜体一起搬运、手车只有在柜体安装好以后再推入相应柜内。
松开母线室顶部泄压盖板的螺栓，卸下盖板。
松开断路器室下面的可抽出式水平隔板的紧固螺柱，井将其卸下。
拆去电缆封板拆去二次线线槽的盖板卸下吊装板及紧固件。
在以上基础上，一个接一个安装开关柜，安装不平度不得超过2mm。
当开关柜已完全组合拼装奸后可用地脚螺柱将其与基础构件相联或用电焊与基础构件焊牢。
安装基础尺寸与安装尺寸母线的安装中置柜的母线均采用分段矩形母线，在安装时必须按照下列步骤进行：用清洁干燥的软布将母线擦拭干净，检查热缩管或硫化涂覆表面是否有缺陷，在连接部位涂上导电膏或中性凡士林。
一个接一个柜地安装母线，将母线和对应的分支母线连接在一起，栓接时应插入合适的垫块，用螺栓拧紧。
安装好母线室顶部的泄压盖板和正面的隔板。
接地装置的安装将各柜的接地母线连接在一起。
在柜内连接所有需要接地的引线。
将基础构件与接地排连接起来，超过10台以上的必须有两个以上的接地点。
电缆的安装按电缆施工规范制作电缆头并将其与柜内接线端连接。
用电缆夹将电缆固定在电缆封板上，并紧固电缆封板。
开关柜安装结束后的检查当中置柜安装就位后，清除柜内的灰尘杂物，然后检查紧固螺栓有无松动，接线有无脱落，将断路器在柜内推进拉出并进行分合闸操作，观察有无异常，对表计进行校零，根据线路图检查二次接线是否正确，检查联锁是否有效。
