三相四线电度表错误接线分析
三相四线电度表错误接线分析
三相四线电度表错误接线分析1 前百三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。
采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。
2 三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所图1三相四线有功电度表正确接线及向量图u电度表第一元件接入A相电压、电流，第二元件接入E相电压、电流，第三元件接入C相电压、电流.具有功功率计算公式为：8s机+ unms中h+ ILLCOS由J假设三相负载对称，则有功功率计算公式为F=3U工OOS中.，3由蛛镂睛误分析与判周程3.1电流互感器(面称CT,以下同)接线错误|此时三相有功功率的计算式为:P二U a l a COS (180°—①a) + U b I b COS①b+ U c I c COS e c假设三相负载对称，则此时有功功率为：P=UICOS①，是正确接线计量值的1/3，此时电度表明显走慢。
B、C 相CT接反与A相接反结果相同。
3.1.2 2CT 接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示:此时三相有功功率的计算式为：P=U.LCOS (100° —中J + Utl^OS (180° —中』+ ILLCOS中小假设三相负载对称，则此时有功功率为f^-UICOS^,是正确f线让曩旗的-工处此时电度表反转口已二两相CT接反，限C两相CT接反与人E相接反结果相同口3.1. 3 3CT接反」3CT接反全部接反，其接线图及向量图如图4所示.图 4 3CT接反时接线图及向量医盘此时三相有功功率的计算式为:P二U a l a COS (180°—①a) + U b I b COS (180°—①b) + U c I c COS (180°—①c)假设三相负载对称，则此时有功功率为：P=-3UICOS①，是正确接线计量值的-1倍，此时电度表反转。
三相四线电能表常见错误接线分析
三相四线电能表常见错误接线分析摘要：三相四线电能表的功能主要在于精确计量电能，进而实现用电安全与保证计量的科学性，电能表常装置在客户终端。
要实现电能计量功能的准确、高效，就一定要确保电能表接线的正确。
本文分析了三相四线电能表常见的错误接线，并提出检测方法，以供同行业参考。
关键词：三相四线；电能表；接线0.引言通常来说，国内多采取相量法来检查三相四线电能表的错位接线，但因相量法操作较为复杂，对从业时间不长的用电稽查人员而言，实践难度大且易产生误判，缺乏时效性。
对比之下，压降测试技术通过高效的工作效率与精确的电能计量，已广泛应用于装表接电的实际工作中，对用户与供电单位的经济效益起到了有利保障。
1.常见错误接线一是电压断线，电能表二次回路基本是使用铜芯导线为材料，而入户电线主要以多股铝芯线为主。
两种材料对连接工艺有严格标准，即如果线路于连接时处理不慎，则会致使导线长时间运行在过压的状态，易发生氧化，从而导致电能表缺相运行，最终计量发生误差。
二是电压电流相位不同。
这种错误接线会使得电流互感器和电能表装置位于不同操作界面，在功率参数的作用下，电能表的运行不稳定，快慢不一。
对此可行抽压法，对三相四线正转情况施以相关核查、考量。
三是零线未接入，由于零线接触不适导致内部线路发生断开，在电量负荷不均时，电能表计量受到极大制约。
2.检测三相四线电能表电流互感器二次回路方法2.1检测原理对电流二次同路极性端各相电压幅值展开检测，得知测量值中电流同相电压最小。
如果Ua1、Ub1、Uc1分别对应流过电能表一元件、二元件、三元件的电流线圈电压降，可得出电能表每一电压线圈所加电压相位关系图。
可知Uaa1、Uab1、Uac1作为A相电压对应a1、b1、c1电压值，其中Ua同相的极性端电压幅值最低，同理可证，把极性端对各相位电压幅值测出，最小电压便是该相电流。
3.测试三相四线电能表常见错误接线方法3.1仪表准备通过压降测试技术测试时，测试仪表中应包括高精度的数字万用表、相序表、钳形电流表[1]。
低压三相四线制错误接线分析判定方法
低压三相四线制错误接线分析判定方法1、接线图2、判断步骤和方法（1）测量相电压U1、U2、U3的电压值，正常情况下，相电压为220V 左右，线电压U12/U23/U31的电压值在380V左右；若U1、U2、U3电压为几十伏，则说明该相断线；若U12/U23/U31中有电压为0者，则说明线电压为0者的两相接入了同一相；测量I1、I2、I3的电流值，根据负荷情况判定二次电流的大小。
（2）如三相电压未失压，测量U1/I1,U1/I2，U1/I3，U2/I2之间的夹角；如有失压，选定相电压正常的任何一相，测量正常相的相电压对三相电流的相位角，再测量另外正常相对本相的电流相位角。
（3）测量电压相序，以验证最终分析判定的结果是否和测量结果一致。
（4）根据测试的相位角度关系绘制向量图，在依据负载相位角判定错误接线类型（5）计算更正系数和退补电量（6）更正接线例1：某三相四线客户，现场测量U1、U2、U3均在228V左右，U12=403V,U23=398V,U31=402V，电流I1=1.21A，I2=1.20A，I3=1.20A，负载为感性15°，U1/I1夹角192°，U1/I2夹角为136°，U1/I3夹角为253°，U2/I2夹角252°，U3/I3夹角133°，用相序表测量为逆相序，错误接线期间抄见电量为-50000kwh，请分析错接线形式，计算更正系数和退补电量。
分析：根据上述相位关系绘制向量图如下1、假定U1为A相，那么U3为B相电压，U2为C相；依据判断出的电压相别和负载相位角关系，可判定电流I1/I2/I3的相别。
结论：电压A、C、B（逆相序，同时从绘制的向量图也可以判定相序，U1-U2-U3的顺序为逆，因此是逆相序）,电流接入-Ia，Ib，Ic更正系数Kg计算的方法：退补电量△W=W（kg-1)=-50000(-1.49-1)=124500kwh如果△W大于0，则客户应向供电部门补电量，如果△W小于0，供电部门应向客户退电量。
三相四线电能表常见错误接线分析
三相四线电能表常见错误接线分析摘要：三相四线电能表的功能主要在于精确计量电能，进而实现用电安全与保证计量的科学性，电能表常装置在客户终端。
要实现电能计量功能的准确、高效，就一定要确保电能表接线的正确。
本文分析了三相四线电能表常见的错误接线，并提出检测方法，以供同行业参考。
关键词：三相四线；电能表；接线0.引言通常来说，国内多采取相量法来检查三相四线电能表的错位接线，但因相量法操作较为复杂，对从业时间不长的用电稽查人员而言，实践难度大且易产生误判，缺乏时效性。
对比之下，压降测试技术通过高效的工作效率与精确的电能计量，已广泛应用于装表接电的实际工作中，对用户与供电单位的经济效益起到了有利保障。
1.常见错误接线一是电压断线，电能表二次回路基本是使用铜芯导线为材料，而入户电线主要以多股铝芯线为主。
两种材料对连接工艺有严格标准，即如果线路于连接时处理不慎，则会致使导线长时间运行在过压的状态，易发生氧化，从而导致电能表缺相运行，最终计量发生误差。
二是电压电流相位不同。
这种错误接线会使得电流互感器和电能表装置位于不同操作界面，在功率参数的作用下，电能表的运行不稳定，快慢不一。
对此可行抽压法，对三相四线正转情况施以相关核查、考量。
三是零线未接入，由于零线接触不适导致内部线路发生断开，在电量负荷不均时，电能表计量受到极大制约。
2.检测三相四线电能表电流互感器二次回路方法2.1检测原理对电流二次同路极性端各相电压幅值展开检测，得知测量值中电流同相电压最小。
如果Ua1、Ub1、Uc1分别对应流过电能表一元件、二元件、三元件的电流线圈电压降，可得出电能表每一电压线圈所加电压相位关系图。
可知Uaa1、Uab1、Uac1作为A相电压对应a1、b1、c1电压值，其中Ua同相的极性端电压幅值最低，同理可证，把极性端对各相位电压幅值测出，最小电压便是该相电流。
3.测试三相四线电能表常见错误接线方法3.1仪表准备通过压降测试技术测试时，测试仪表中应包括高精度的数字万用表、相序表、钳形电流表[1]。
低压三相四线电能计量装置错误连接线分析和判断
低压三相四线电能计量装置错误连接线分析和判断一、引言低压三相四线电能计量装置是电力系统中用于对电能进行计量和监测的重要设备。
正确的连接线对于电能计量的准确性和可靠性至关重要。
由于各种原因，有时会出现错误的连接线，导致电能计量出现异常甚至错误。
对于低压三相四线电能计量装置错误连接线的分析和判断显得十分重要。
二、错误连接线的原因分析1. 人为失误人为失误是导致错误连接线的主要原因之一。
在安装和维护过程中，操作人员可能由于疏忽大意或者不熟悉设备操作流程，错误地连接了计量装置的线路。
将A相接到了B相的端子上，将B相接到了C相的端子上，导致了线路的错误连接。
2. 设备故障设备故障也是导致错误连接线的原因之一。
如果计量装置的插头、端子等零部件出现了损坏或者老化问题，可能会导致连接线接触不良或者断路现象，从而导致错误连接线的出现。
3. 环境影响环境因素也会对连接线造成影响。
设备安装位置不当、工作环境湿度大、温度变化较大等都可能导致连接线的腐蚀、断裂等问题，进而产生错误的连接线。
4. 维修错误在设备维修过程中，如果维修人员操作不当，可能会导致连接线错误。
在更换设备零部件时，未按照正确的顺序连接线，或者没有正确地连接线固定，都可能导致错误连接线的产生。
5. 设计缺陷在一些情况下，设备本身存在设计缺陷，可能会导致连接线错误。
计量装置的插头设计不合理，易于误接线；端子标识不清晰，容易造成误操作等。
三、错误连接线的判断方法1. 监测报警现代的低压三相四线电能计量装置通常会设置监测报警功能，一旦发现连接线错误，会立即产生报警信号。
这是最直接、最有效的判断错误连接线的方法之一。
通过监测报警，操作人员可以及时发现问题并进行处理。
2. 电能计量数据异常错误连接线可能会导致电能计量数据出现异常。
通过对计量数据的定期分析和比对，可以发现异常数据并进行错误连接线的判断。
3. 线路自检设备通常也会提供线路自检功能，操作人员可以通过对设备进行线路自检，判断连接线是否正确。
三相四线电能表计量错误的分析(精)

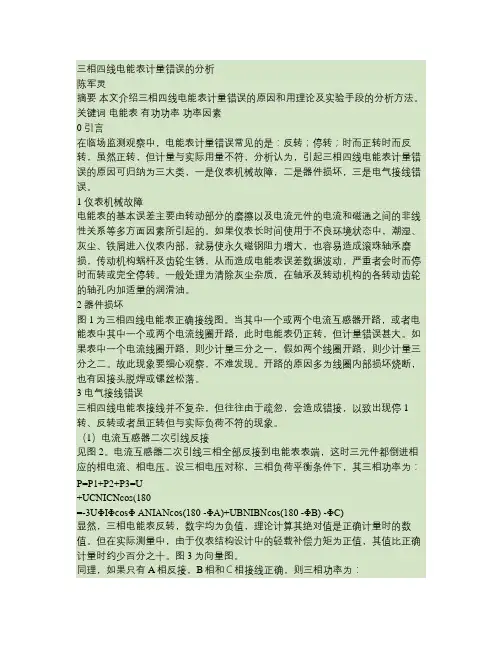

三相四线电能表计量错误的分析陈军灵摘要本文介绍三相四线电能表计量错误的原因和用理论及实验手段的分析方法。
关键词电能表有功功率功率因素0 引言在临场监测观察中，电能表计量错误常见的是：反转；停转；时而正转时而反转，虽然正转，但计量与实际用量不符，分析认为，引起三相四线电能表计量错误的原因可归纳为三大类，一是仪表机械故障，二是器件损坏，三是电气接线错误。
1 仪表机械故障电能表的基本误差主要由转动部分的磨擦以及电流元件的电流和磁通之间的非线性关系等多方面因素所引起的。
如果仪表长时间使用于不良环境状态中，潮湿、灰尘、铁屑进入仪表内部，就易使永久磁钢阻力增大，也容易造成滚珠轴承磨损，传动机构蜗杆及齿轮生锈，从而造成电能表误差数据波动，严重者会时而停时而转或完全停转。
一般处理为清除灰尘杂质，在轴承及转动机构的各转动齿轮的轴孔内加适量的润滑油。
2 器件损坏图1为三相四线电能表正确接线图。
当其中一个或两个电流互感器开路，或者电能表中其中一个或两个电流线圈开路，此时电能表仍正转，但计量错误甚大。
如果表中一个电流线圈开路，则少计量三分之一，假如两个线圈开路，则少计量三分之二。
故此现象要细心观察，不难发现。
开路的原因多为线圈内部损坏烧断，也有因接头脱焊或镙丝松落。
3 电气接线错误三相四线电能表接线并不复杂，但往往由于疏忽，会造成错接，以致出现停 1 转、反转或者虽正转但与实际负荷不符的现象。
（1）电流互感器二次引线反接见图2。
电流互感器二次引线三相全部反接到电能表表端，这时三元件都倒进相应的相电流、相电压。
设三相电压对称，三相负荷平衡条件下，其三相功率为：P=P1+P2+P3=U+UCNICNcos(180=-3UΦIΦcosΦ ANIANcos(180 -ΦA)+UBNIBNcos(180 -ΦB) -ΦC)显然，三相电能表反转，数字均为负值，理论计算其绝对值是正确计量时的数值。
但在实际测量中，由于仪表结构设计中的轻载补偿力矩为正值，其值比正确计量时约少百分之十。
三相四线电度表错误接线分析 (2)
三相四线电度表错误接线分析1 前言三相四线有功电度表在低压系统电能计量中应用较为普遍，其接线方式主要有直接接入和经过电流互感器间接接入两种方式，直接接入法主要用于负荷电流较小的用户，负荷较大的用户一般采用经电流互感器接入法。
采用电流互感器间接接入时，在实际接线中经常会出现电流互感器接反、电流电压不同相、电压回路断线等造成电度表不能准确计量等现象，本文针对以上几种现象进行了分析，并给出了判断依据。
2 三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。
B、C 相CT接反与A相接反结果相同。
3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2)3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。
低压三相四线电能计量装置错误连接线分析和判断
低压三相四线电能计量装置错误连接线分析和判断电能计量装置是电力系统中必不可少的设备之一。
然而，在现实生产中，由于人员操作不当、设备故障、配电系统改造等原因，电能计量装置的连线错误情况时有发生。
其中，低压三相四线电能计量装置错误连接线是一种比较常见的问题。
下面将从错误连接线的原因、影响和解决方法三个方面进行分析和判断。
一、错误连接线的原因1、现场施工疏忽在电气设备安装、改造和维修过程中，有时候为了简单快捷，施工人员可能会选择不按照规定的接线方式进行连线，导致出现错误连接线的情况。
2、设备故障引起在设备本身存在故障的情况下，电能计量装置也会出现误差，而且可能会引起错误连接线。
例如，接线端子松动、连接线路短路、计量装置内部部件损坏等。
3、电气工程改造在电气工程改造过程中，可能会涉及到现有设备的移位、重新接线或更换，如果在改造过程中没有按照原有接线方式进行连线，则也会引起错误连接线。
1、计量误差增大错误连接线会导致电能计量装置的工作出现误差，进而产生计量误差。
这种误差可能是累积误差，也可能是单次测量误差。
误差的增大会导致电能计量不准确，进而影响到用户的用电量计量和电费计算。
2、计量装置故障错误连接线在一定程度上会影响计量装置的正常工作，还可能引起设备故障，如果不及时处理，就会给设备带来更严重的影响，甚至影响电力系统的安全运行。
1、查明原因，重新接线发现错误连接线后，首先要查明具体原因，了解接线方式和接线要求，然后重新按照规定的接线方式进行接线，保证接地可靠、保护完好。
2、加强施工管理，质量控制加强施工管理是避免出现错误连接线的关键，严格执行电气设备施工规定，对施工过程进行质量控制，保证按照标准规定接线。
3、定期检查维护定期检查和维护电能计量装置的连线状态，及时发现和处理错误连接线，确保计量装置的正常工作。
总之，低压三相四线电能计量装置错误连接线是一种常见的设备故障，对电力系统的安全稳定运行有重要影响。
因此，应加强施工管理，保证设备按照规定标准进行接地，同时定期检查维护设备，确保电气设备的正常运行。
相位表相量图分析三相四线错误接线方法与步骤图解
三相四线相位表查错误接线方法与步骤（完全根据个人的经验总结，肯定有不完善甚至不正确的地方，仅供参考）第一步：测各元件电压目的：判断各元件电压数值是否有异常, 57V为正常（不带电压互感器时220V为正常），且三相电压数值相接近为正常。
如果有某相为0，说明该相电压断线。
U1n= V U2n = V U3n = V测量U1n接线图如下：测量U2n、U3n方法与上面图类似，移动红线到第二、第三元件电压端，零线不动。
注意档位第二步：测量各元件对参考点Ua的电压目的：测出对参考点电压为0的该相确定为A相U1a = V U2a = V U3a = V测量U1a方法如下图：U2a、U3a测量方法与上类似,移动红线到第二、第三元件电压端，接参考点的连线不动。
注意档位第三步：测量三个元件的相电流目的：判断各元件电流是否正常，正常是三相相电流相接近，如果有某相为0，说明该相电流开路或短路。
I1= A I2= A I3= A测量I1的方法如下图：测量其它相与上图类似，移动黑线到第二、第三元件电流进线端。
注意档位第四步：测量第一元件电压与各元件电流的相位角目的：根据测出的角度来画相量图及功率表达式<U1I1 = 度<U1I2 = 度<U1I3 = 度测量<U1I1的方法如下图：测量第一元件电压与其它相电流的相位角相类似，电压线可以不动，逐相移动钳子到第二元件、第三元件电流进线端。
注意档位第五步：测量第一元件与第二元件电压间的相位角目的：用来判断接线是正相序还是逆相序，一般来说测出的角度为120为正相序，240度为逆相序。
（其它情况如为300度则为正相序，但B相反接。
如为60度，则为逆相序，B相反接，有点难，一般不会来这种）。
<U1 U2 = 度测量方法如下图：注意档位第六步：根据测量数据进行分析(一)分析各元件对应的电压相序1、根据第二步：对测量参考点电压为0的该相定为A相2、根据第五步：U1U2=120度为正相序，U1U2=240度则为逆相序3、标示出各元件对应的电压相序：例1：如第1元件(U1)对参考点电压为0V，那么第1元件为A相，而且U1U2=120度，可以确为正相序，标示如下：1 2 3A B C例2：如第1元件(U1)对参考点电压为0V，那么第1元件为A相，而且U1U2=240度，可以确为逆相序，标示如下：1 2 3A C B例3：如第3元件(U3)对参考点电压为0V，那么第3元件为A相，而且U1U2=240度，可以确为逆相序，标示如下：1 2 3C B A例4：如第2元件(U2)对参考点电压为0V，那么第3元件为A相，而且U1U2=240度，可以确为逆相序，标示如下：1 2 3B A C例5：如第2元件(U2)对参考点电压为0V，那么第2元件为A相，而且U1U2=120度，可以确为逆相序，标示如下：1 2 3C A B方法：第几元件对参考点电压为0，那么第几元件就标A。
三相四线电能表错误接线分析及其判断
三相四线电能表错误接线分析及判断三相四线电度表接线方式的分析与判断1、三相四线电度表标准接线方式P=P1+P2+P3=U A I A cos ψA + U B I B cos ψB + U C I C cos ψC =3 UI cos ψ负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)2、三相四线电度表电压正相序A 、B 、C 而电流正相序是B 、C 、A 的接线方式P=P1+P2+P3=U A I B cos （120°+ψB ）+ U B I C cos （120°+ψC ）+ U C I A cos （120°+ψA ） =3 UI cos （120°+ψ）=-3 UI cos （60°-ψ）故当Ψ在0°～60°内，呈反转状态。
负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)P=P1+P2+P3=U A I C cos （120°-ψC ）+ U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
负载120o120o120oU AU BU CI AI BI C ΨAΨBΨC(a)(b)4、三相四线电度表电压正相序B 、C 、A 而电流正相序是A 、B 、C 的接线方式P=P1+P2+P3=U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ）+ U A I C cos （120°-ψC ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
三相四线表易发生哪些接线错误
三相四线表易发生哪些接线错误
（1）电压线圈任意两相接线对调，会造成电能表不走或运转不正常。
（2）电压线圈的中性点与中性线未接或断开，在中性线无电流时，不会引起计量误差；若中性线有电流就会产生计量误差。
（3）电压线圈任一相断线，此时若三相负载平衡时，电能表少计电量1／3；若此时电压线圈的中性点与中性线未接或断开，则电能表少计电量2／3。
电工之家
（4）电流线圈任一相极性接反，若在三相平衡时，则少计电量2／3。
（5）电流线圈任一相未接或断线，此时少计电量1/3。
三相四线有功电度表错误接线分析与判断
三相四线有功电度表错误接线分析与判断1、三相四线有功电度表经电流互感器间接接入正确接线正确接线图及向量图如图1所示，此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=UICOSΦ，是正确接线计量值的1/3,此时电度表明显走慢。
B、C相CT接反与A相接反结果相同。
3.1.2 2CT接反3个CT中2个CT接反，假设为A、B相CT接反，其接线图及向量图如图3所示：此时三相有功功率的计算式为：P=U a I a COS（180°－Φa）+ U b I b COS（180°－Φb）＋ U c I c COS（180°－Φc）假设三相负载对称，则此时有功功率为：P=-3UICOSΦ，是正确接线计量值的-1倍,此时电度表反转。
3.2电压、电流回路不同相3.2.1两元件电压、电流不同相假设A相电压、电流同相，其它两相电压、电流不同相，其接线图、向量图如图5所示。
图6所示接法中有功功率的计算式为P=U a I b COS（120°＋Φb）+ U b I c COS（120°＋Φc）＋ U c I a COS（120°＋Φa）假设三相负载对称，则此时有功功率为：P=3UICOS（120°＋Φ）,此时电度表反转，计量值为正确接法的-1/(1/2+ tanΦ* /2)图7所示接法中有功功率的计算式为P=U a I c COS（120°－Φc）+ U b I a COS（120°－Φa）＋ U c I b COS（120°－Φb）假设三相负载对称，则此时有功功率为：P=3UICOS（120°－Φ）当0°<Φ<30°时，电度表反转，当Φ＝30°时，电度表不转，当Φ>30°时，电度表正转，但比正确接线时慢，此时计量值为正确接法的1/(-1/2+ tanΦ* /2) 3.4电压回路断线3.4.1一相电压断线假设为A相断线，其接线图如图8所示此时第一元件不计量，有功功率计算式为：P= U b I b COSΦb＋ U c I c COSΦc假设三相负载对称，则此时有功功率为：P=2UICOSΦ,此时计量值为正确接法的2/3，电度表走慢。
三相四线有功电能表的几种误接线计量分析
三相四线有功电能表的几种误接线计量分析三相四线有功电能表是市场上常见的计量仪表，其主要用于实现有功电能计量。
但是，误接线时会导致计量不准确，甚至无法正常计量。
因此，本文将探讨三相四线有功电能表的几种误接线及其计量分析。
一、电流接反误接线电流接反误接线是指在三相四线有功电能表的接线过程中，将电流接线反向接入到了电能表上。
这种接线错误可能会导致电能表不能正常计量，或者计量误差较大。
其计量分析可从电路结构和电流技术两个方面进行探讨。
1.电路结构分析三相四线有功电能表主要由电流电路和电压电路两部分组成。
其中，电流电路通过互感器感应三相电流，将其变换为与电压等效的电压信号。
而电压电路则通过电压分压器将接入的三相电压分压为低电平信号。
这两个电路均结合了控制电路和电子计量单元，构成了完整的计量系统。
如果将电流接反，则互感器感应的电流与实际电流方向相反，导致电路中电压信号的相位错误。
进而，改变整个计量系统中的电量积分方向，导致能量计量的出错。
2.电流技术分析在三相电路中，每个电源的电流方向都是不同的。
若将电流接反，则会导致三相电流的相位相反，包括电流的大小及其相位角。
因此，在计量分析中还需要考虑三相电流的相位和相对大小。
三相电流在不同的相位位置上具有不同的时间加权系数和相位角，因此不同时段的计算结果会有所不同。
二、电压接反误接线与电流接反误接线相似，电压接反误接线也会对三相四线有功电能表的计量结果产生较大影响，进而产生类似的计量误差。
计量分析可从电路结构和电压技术两个方面进行探讨。
1.电路结构分析电压接线与电流接线相似，均分为电压电路和电流电路两部分。
当电压接反时，电压电路的输入信号与正常接线情况下输入的信号相反，使得计量系统中的电量积分方向变化，从而影响电能表的计量准确性。
2.电压技术分析电压技术分析包括各相电压的相位、电压比例系数和有效值。
当其中一相电压接反时，其他电压的相对相位就发生了变化，进而导致与电流相关联的电功率计算错误。
三相四线电度表错误接线分析
三相四线电度表错误接线的分析与判断动力工程部电气车间二O一一年九月三相四线电度表接线方式的分析与判断1、三相四线电度表标准接线方式P=P1+P2+P3=U A I A cos ψA + U B I B cos ψB + U C I C cos ψC=3 UI cos ψ负载120o120o 120o U AU B U C I AI B I CΨAΨB ΨC (a)(b)2、三相四线电度表电压正相序A 、B 、C 而电流正相序是B 、C 、A 的接线方式P=P1+P2+P3=U A I B cos （120°+ψB ）+ U B I C cos （120°+ψC ）+ U C I A cos （120°+ψA ） =3 UI cos （120°+ψ）=-3 UI cos （60°-ψ）故当Ψ在0°～60°内，呈反转状态。
负载120o120o 120o U AU B U C I AI B I CΨAΨB ΨC (a)(b)P=P1+P2+P3=U A I C cos （120°-ψC ）+ U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
负载120o120o 120o U AU B U C I AI B I CΨAΨB ΨC (a)(b)4、三相四线电度表电压正相序B 、C 、A 而电流正相序是A 、B 、C 的接线方式P=P1+P2+P3=U B I A cos （120°-ψA ）+ U C I B cos （120°-ψB ）+ U A I C cos （120°-ψC ） =3 UI cos （120°-ψ）=-3 UI cos （60°+ψ）故当Ψ在0°～30°内，呈反转状态。
三相四线有功电能表的几种误接线计量分析
三相四线有功电能表的几种误接线计量分析发布时间：2021-09-06T11:30:24.373Z 来源：《中国电力企业管理》2021年5月作者：李娟[导读] 在供电系统当中，三相四线有功电能表是一种重要的计量装置。
但是，在安装这一装置时，却存在几种常见误接线问题。
一旦发生此类问题，势必会造成电能表计量错误，非常不利于供电服务质量的提升。
本文首先介绍了三相四线有功电能表正确接线时的计量分析，之后分别针对几种误接线计量问题进行了相关探究，最后介绍了一种较为简便的接线方式，希望能够为大家带来有价值的参考。
大唐山西发电有限公司太原第二热电厂李娟山西省太原市 030041摘要：在供电系统当中，三相四线有功电能表是一种重要的计量装置。
但是，在安装这一装置时，却存在几种常见误接线问题。
一旦发生此类问题，势必会造成电能表计量错误，非常不利于供电服务质量的提升。
本文首先介绍了三相四线有功电能表正确接线时的计量分析，之后分别针对几种误接线计量问题进行了相关探究，最后介绍了一种较为简便的接线方式，希望能够为大家带来有价值的参考。
关键词：三相四线有功电能表；几种误接线计量；解决措施引言：在供电计量工作中，三相四线有功电能表的计量精准性直接关系到供电质量及其整体效益。
但是，这对于接线人员的专业水平、操作技能和实践经验都是一种极大的考验。
一旦出现误接线，电度表就会出现慢走、倒走等现象，从而造成计量误差，还极有可能引发短路事故。
因此，有必要针对几种三相四线有功电能表误接线及其计量问题进行系统性研究，力争提出科学有效的解决措施。
一、正确接线状态下的计量分析在低压三相四线有功电能表计量的过程中，无需使用电压互感器，但通常需要为其配备电流互感器。
当低压经电流互感器与三相四线有功电能表相连接时，其正确接线方法如图1所示：图1 正确接线方法示意图先将电流IA、IB、IC分别与电能表当中第一元件、第二元件、第三元件的电流线圈相连在一起，再将电压UAN、UBN、UCN分别与第一元件、第二元件、第三元件的电压线圈连接在一起[1]。
论述三相四线有功电能表错误接线分析与判断
率为正确接线计量的-1/3，电能表反转明显。如果极性接反的 为B相与C相，则其实际反应情况与A相、B项接反情况相反。
三只电流互感器全部接反，此情况下如果三相负载对称， 则有功功率为正确接线计量-1倍，电能表出现反转。
1 三相四线有功电能表正确接线方式分析 1.1 三相四线有功电能表零线接法 使用直接接入法，零线经过10#或11#接线端子直接接到开
关。这种接线方式下，三相电压与电流对称与否，在中性点直 接接地三相四线电路中都可对电路有功电能实现准确计量。而 采取一进一出方式对单相电能表零线接线，剪断电源零线，然 后接入电能表，由于电源零线被剪断后，容易导致接入电能表 零线端子的过程中出现接触不良、断线等问题。此情况下，如 果负荷不对称，则无法保证电能表计量准确性，且电路中性点 发生位移，会降低某些相的电压，而一些相电压则会升高，从 而将电器设备烧坏，甚至酿成严重的火灾事故，其安全隐患较 大。因此，在三相四线有功电能表零线接线中，不可将其剪断 接入，而要采用交接法进行[1]。
2.2 电流、电压回路不同相 两元件电流、电压不同相，A相电流、电压是同一相，B 相和C相电压、电流不同相，此时如果为三相负载对称，则有 功功率为零，电能表无法运转。B相和C相同相，其他两相不同 相时，分析方法与结论相同。 三元件电流、电压不同相，此时三相负载对称，如果Φ在 0~60°范围内，则电能表反转，计量值失准。三元件电流、电 压不同相，另一种情况在三相负载对称的情况下，Φ在0~30° 之间，则电能表反转；Φ为30°，则电能表不转；Φ＞30°， 电能表正转，相比正确接线时转速比较慢[2]。 2.3 电压、电流回路断线 首先是一相电压或电流断线，此时A相电压断线，其元件 不计量，如果为三相负载对称，计量值为正确接线计量的2/3， 电能表走慢。其次是两相电压、电流断线，如果断线为A、B相 电压、电流断线，则两相元件都不计量，计量值为正确接线计 量的1/3,同样电能表走慢。最后，三相电压、电流都断线，此时 三相元件都不计量，电能表不走。在三相四线电能表中，一个 元件电流、电压或者各相元件同时失流失压，元件不计量，且 少计量值为正确接线计量1/3。 2.4 零线断线 负载不平衡、三相四线有功电能表没有接入零线的情况 下，正常情况下电能表不会出现计量误差。而在三相不对称的 情况下，则会产生计量误差，且不同于接零线时误差。而实际 情况中多为三相不对称，因此会产生误差。 因此，在装表接电前，需准备好标准接线图，认真核对电 能表型号、电压等级和极性等，装表过程中二次回路接线需穿 对应标号，按相色接入电能表，避免接线错误。现场需使用相 关仪器仪表检查计量装置，实现正确接线。
