化工设备图的绘制
合集下载
《化工设备图》课件
安全生产管理
设备图在安全生产管理中起到关键作用，有助于 预防和应对各类生产事故。
化工设备图的发展趋势与展望
数字化与智能化
随着技术的发展，化工设备图将逐渐实现数字化和智能化，提高 设计效率。
标准化与规范化
为了提高设备图的通用性和易用性，未来将更加注重标准化和规范 化工作。
环保与可持续发展
随着环保意识的提高，化工设备图的设计将更加注重环保和可持续 发展。
标注与说明
添加必要的标注和说明，如尺寸、材料、工艺流 程等。
审核与修改
对完成的图纸进行审核，发现并修正错误或不清晰的地 方。
化工设备图的绘制技巧
使用标准符号和图例
遵循行业标准，使用标准的符号和图例，确保图纸的可读性和通用性。
突出重点
在绘制过程中，对重要的设备和部件进行突出显示，便于读者快速了解关键信息。
分析图纸的完整性
在阅读图纸时，应注意分析图纸的完整性，检查 是否缺少必要的视图或标注，以确保图纸的完整 性和准确性。
化工设备图的常见问题分析
视图不完整或标注
不清
在某些情况下，由于视图不完整 或标注不清，可能导致对设备的 结构和功能理解不准确。
比例尺使用不当
比例尺是化工设备图中的重要元 素，如果使用不当，可能导致图 纸的尺寸和实际设备尺寸不一致 。
02
03
工艺流程设计
管道设计
通过化工设备图，可以清晰地展 示工艺流程中各个设备的相互关 系和物料流动方向。
化工设备图中的管道和阀门等部 件信息，为管道设计提供了基础 数据和依据。
化工设备图在生产管理中的应用
操作规程制定
依据化工设备图，可以制定详细的操作规程，规 范生产操作。
维护与检修
设备图在安全生产管理中起到关键作用，有助于 预防和应对各类生产事故。
化工设备图的发展趋势与展望
数字化与智能化
随着技术的发展，化工设备图将逐渐实现数字化和智能化，提高 设计效率。
标准化与规范化
为了提高设备图的通用性和易用性，未来将更加注重标准化和规范 化工作。
环保与可持续发展
随着环保意识的提高，化工设备图的设计将更加注重环保和可持续 发展。
标注与说明
添加必要的标注和说明，如尺寸、材料、工艺流 程等。
审核与修改
对完成的图纸进行审核，发现并修正错误或不清晰的地 方。
化工设备图的绘制技巧
使用标准符号和图例
遵循行业标准，使用标准的符号和图例，确保图纸的可读性和通用性。
突出重点
在绘制过程中，对重要的设备和部件进行突出显示，便于读者快速了解关键信息。
分析图纸的完整性
在阅读图纸时，应注意分析图纸的完整性，检查 是否缺少必要的视图或标注，以确保图纸的完整 性和准确性。
化工设备图的常见问题分析
视图不完整或标注
不清
在某些情况下，由于视图不完整 或标注不清，可能导致对设备的 结构和功能理解不准确。
比例尺使用不当
比例尺是化工设备图中的重要元 素，如果使用不当，可能导致图 纸的尺寸和实际设备尺寸不一致 。
02
03
工艺流程设计
管道设计
通过化工设备图，可以清晰地展 示工艺流程中各个设备的相互关 系和物料流动方向。
化工设备图中的管道和阀门等部 件信息，为管道设计提供了基础 数据和依据。
化工设备图在生产管理中的应用
操作规程制定
依据化工设备图，可以制定详细的操作规程，规 范生产操作。
维护与检修
第章化工设备零件图绘制
接管绘制方法实例
⑶修剪左侧两垂线，用镜像画接管下半部分，修剪。
第二十九页，编辑于星期五：十九点 四十八分。
⑸画样条曲线
接管绘制方法实例
第三十页，编辑于星期五：十九点 四十八分。
⑷修剪、填充、标注尺寸
注意在填充过程中，同时将 焊缝也表示上。在表示焊缝前需 先在筒体和接管外侧之间画一条 连接线，尺寸主要标注接管中心 线距基准水平线的距离，本例中 为500；阶管外端面距筒体外壁的 距离，本例中为100；有时也可以 标上接管的直径和厚度，但也可不 标；至于连接法兰的大小一般不标。 接管壁与容器壁分属两个部分，所 以其剖面线应走向应不同。
第二十三页，编辑于星期五：十九点 四十八分。
筒体上接管的绘制
图3-52 筒体接管绘制之一
图3-53 筒体接管绘制之二
图3-54 筒体接管绘制之三
图3-55 筒体接管绘制之四
第二十四页，编辑于星期五：十九点 四十八分。
本节目录
封头上接管的绘制
封头上接管的绘制方法一般有以下四种情况：一是封头全剖接管不 剖，二是封头全剖接管全剖，三是封头不剖接管部分剖，四是接管伸进 封头，分别参见图3-56~图3-59。封头上接管绘制的关键在于接管的空 间位置及接管离封头外壁的距离。只要接管的空间位置及离筒体外壁的 距离准确地表达出来了，至于采用何种简略画法并不重要。除非有时候 对接管在封头上的焊接或法兰在接管上的焊接有特殊的要求时，才必须 采用相应的画法。
第3章 化工设备零件图绘制 （二）
▪ 封头的绘制 ▪ 法兰的绘制 ▪ 接管的绘制 ▪ 其他化工小零件的绘制
第一页，编辑于星期五：十九点 四十八分。
主目录
法兰的绘制
第二页，编辑于星期五：十九点 四十八分。
化工设备—绘制方案流程图
标志，管道的界区标志
管、夹套管线、特殊件编号框以及其它
辅助线条
02 箭 头
在化工工艺流程图中，物料要在管道中流动，物料的流向用箭头表示。
课堂小结
01 工艺流程图的制图标准 02 文字及字母规定 03 比例规定 04 图线及箭头画法规定
思考
工艺流程图中，细实线一般用于绘制 哪些图形和线条？
想一想
思考
请识读并绘制下面的方案流程图：
碱液、压缩 甲烷 富氢 后的裂解气
R0201
加氢脱炔反应器 甲烷
乙烯
E0201 干燥器
E0202 冷箱
T0201 脱甲烷塔
T0201 脱乙烷塔
T0204 绿油塔
乙烷
C3以上组分
T0203 乙烯塔
制图标准
目录/content
工艺流程图 的制图标准
比例规定
文字及字母规定
推荐 应用
0.9
主要工艺物料管道、 主产品管道
和设备位线号
0.5
0.25
其它图形和线条。如：设备、机械图形
次要物料、产品管道和其它辅助 符号，阀门、管件等图形符号和仪表图 物料管道，代表设备、公用工程 形符号、仪表管线、区域线、尺寸线、
各种标志线、范围线、引出线、参考线、 站等的长方框，管道的图纸接续 表格线、分界线、保温、绝热层线、伴
某化工厂空压站的方案流程图
三、绘制流程线
三、绘制流程线
04
四、标 注
自来水
仪表用气
空气
C0601A-C 空压机
压缩空气
E0601 后冷却器
排 水
排 污
V0601 气液分离器
排 污
E0602A/B 干燥器
化工制图CAD-4_化工设备图绘制
5、填写明细表和接管表： A.明细表：序号由下向上填写。 B.管口表：序号由上至下填写。
6、填写技术特性表、编写技术要求、 填写标题栏： A.技术特性表：包括设计压力、设计温 度、工作温度、工作压力、物料名称和 专用设备所含的特殊技术性能。 B.技术要求：包括设备在制造、检验、 安装等方面的要求、方法、指标，设备 在保温、防腐蚀等要求及设备在制造中 所需依据的通用技术条件。 C.标题栏：
第三章
化工设备图的绘制
பைடு நூலகம்
化工设备图绘制的两种方法：一是对 已有设备进行测绘，二是依据化工工 艺员提供的“设备设计条件单”进行 设计和绘制。 设备设计条件单：包括设备简图、技 术特性指标、管口表。
一、化工设备图视图的选择： 1、选择主视图：一般采用全剖视图， 用以表达设备上各零部件的装配关系。 2、确定其他基本视图：根据主视图特 点选择其他基本视图的种类和数量。
3、选择辅助视图和各种表达方法：根 据基本视图所表达的设备特点，选择 辅助视图补充基本视图的不足。通常 采用局部放大图、局部视图、剖视图、 剖面图和断面图。
二、化工设备图的绘制： 1、确定绘图比例、选择图幅、布置图 纸幅面： 2、画图：先画主视图，同时根据绘图 原则画出其他基本视；再画辅助视图。 绘制视图时，先画主要基准线，再画 出设备轮廓，然后画细部。
4、编写零部件序号和管口符号： A. 零部件：相同零部件标注同一件事号 （在明细表中要说明个数或套数），组 合件尽量编为一个件号。件号由左下方 开始，用阿拉伯数字、顺时针编写，以 水平或竖直方向整齐排列。 B.管口：相同管口编为同一件号（要在 符号的右下角加注阿拉伯数字），同一 管口在各个基本视图上要重复注写。管 口符号统一用小写汉语拼音字母编写。
3、尺寸和焊缝代号的标准： ①尺寸标注的要求：正确、完整、清 晰、合理。 ②尺寸标注：包括特性尺寸、装配尺 寸、安装尺寸、外形尺寸。 ③尺寸基准：

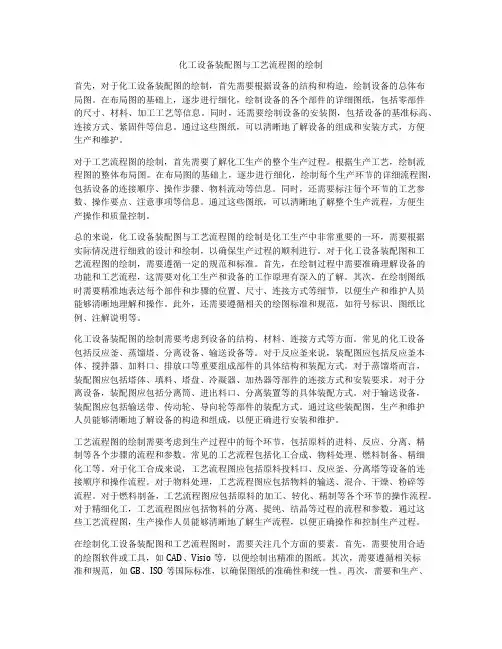

化工设备装配图与工艺流程图的绘制
化工设备装配图与工艺流程图的绘制首先，对于化工设备装配图的绘制，首先需要根据设备的结构和构造，绘制设备的总体布局图。
在布局图的基础上，逐步进行细化，绘制设备的各个部件的详细图纸，包括零部件的尺寸、材料、加工工艺等信息。
同时，还需要绘制设备的安装图，包括设备的基准标高、连接方式、紧固件等信息。
通过这些图纸，可以清晰地了解设备的组成和安装方式，方便生产和维护。
对于工艺流程图的绘制，首先需要了解化工生产的整个生产过程。
根据生产工艺，绘制流程图的整体布局图。
在布局图的基础上，逐步进行细化，绘制每个生产环节的详细流程图，包括设备的连接顺序、操作步骤、物料流动等信息。
同时，还需要标注每个环节的工艺参数、操作要点、注意事项等信息。
通过这些图纸，可以清晰地了解整个生产流程，方便生产操作和质量控制。
总的来说，化工设备装配图与工艺流程图的绘制是化工生产中非常重要的一环，需要根据实际情况进行细致的设计和绘制，以确保生产过程的顺利进行。
对于化工设备装配图和工艺流程图的绘制，需要遵循一定的规范和标准。
首先，在绘制过程中需要准确理解设备的功能和工艺流程，这需要对化工生产和设备的工作原理有深入的了解。
其次，在绘制图纸时需要精准地表达每个部件和步骤的位置、尺寸、连接方式等细节，以便生产和维护人员能够清晰地理解和操作。
此外，还需要遵循相关的绘图标准和规范，如符号标识、图纸比例、注解说明等。
化工设备装配图的绘制需要考虑到设备的结构、材料、连接方式等方面。
常见的化工设备包括反应釜、蒸馏塔、分离设备、输送设备等。
对于反应釜来说，装配图应包括反应釜本体、搅拌器、加料口、排放口等重要组成部件的具体结构和装配方式。
对于蒸馏塔而言，装配图应包括塔体、填料、塔盘、冷凝器、加热器等部件的连接方式和安装要求。
对于分离设备，装配图应包括分离筒、进出料口、分离装置等的具体装配方式。
对于输送设备，装配图应包括输送带、传动轮、导向轮等部件的装配方式。
通过这些装配图，生产和维护人员能够清晰地了解设备的构造和组成，以便正确进行安装和维护。
化工设备装配图与工艺流程图的绘制PPT
审核与修改
对完成的装配图进行仔细审核，及时修改错误和 不规范之处，确保图纸的质量。
02
化工工艺流程图绘制基础
工艺流程图的定义与作用
定义
工艺流程图是用图形符号和文字表示 化工生产过程中原料、半成品、设备 和操作流程的示意图。
作用
用于描述化工生产过程，帮助操作人 员了解生产流程，为工艺设计和优化 提供依据，便于生产管理和故障排查。
详细描述
某石油加工厂的设备装配图与工艺流程图绘制项目规模庞大，涉及大量的石油加工设备 和管道。由于精度要求高，绘制人员需要具备高超的绘图技巧和经验，以确保图纸的准 确性和完整性。此外，由于涉及易燃易爆等安全因素，绘制人员还需要充分考虑安全因
素，确保图纸的安全性和可靠性。
案例三
总结词
专业性强、细节要求高、法规符合性重要
确保图纸中各部分的比例一致 ，使图纸更加准确。
标注清晰
在图纸中添加清晰、准确的文 字标注，方便阅读和理解。
03
化工设备装配图与工艺流程图的关联
设备与流程的对应关系
设备装配图与工艺流程图在化工设计中相互关联，设备装配 图展示了设备的结构、尺寸和安装要求，而工艺流程图则描 述了原料、工艺条件和产物的流动过程。
工艺流程图的绘制流程
收集资料
了解化工生产过程，收集相关资料，包括设 备、管道、阀门、仪表等。
确定绘图比例和图幅
根据实际情况选择合适的绘图比例和图幅大小 。
绘制流程方框图
根据工艺流程顺序，绘制各个设备的方框图，标 注设备名称和编号。
绘制管道及附件
根据设备间的连接关系，绘制管道及附件，如阀门 、仪表等。
工艺流程图在设备装配图中的作用
工艺流程图为设备装配图的绘制提供 了指导，它确定了设备的数量、类型 和位置，有助于合理安排设备的布局 和连接顺序。
化工制图CAD绘制化工设备图
化工设备图的绘制一般有两种方法： ●对已有设备进行测绘 主要应用于仿制引进设备或对现有设备进行革新改造。 与机械制图方法基本相同。
●依据化工 工艺设计人员提供的“设备设计条件单” 进
行设计和绘制。
本专业主要是提供“设备设计条件单”
PPT文档演模板
化工制图CAD绘制化工设备图
6.1 设备设计条件单
6.1.1 设备设计条件单包括以下内容：
PPT文档演模板
化工制图CAD绘制化工设备图
6.4 编写零部件序号和管口符号
6.4.1 编写零部件序号
● 所有零部件都须编写序号，同一结构、规格和 材
料的零部件编成同一件号，并且一般只标注一
次。
● 直接组成设备的零部件（如薄衬层、厚衬层、 厚
涂层等）不论有无零部件图，均需编写件号。
● 外购部件作为一种部件编号。
PPT文档演模板
化工制图CAD绘制化工设备图
● 部件装配图中若沿用设备装配图中的序号，则在部件 图
上编件号时，件号由两部分组成，一为该部件的设备 装
配图中的部件件号，一为部件中的零件或二级部件的 顺
序号，中间用横线隔开。
PPT文档演模板
如某部件在设备装配图中件号为4，在其部件装配图 中的
零件（或部件）的编号则为4-1，4-2，∙∙∙，
若有二级以上部件的零件件号，则按上述原则依次 加注
顺序号。如 4-1-1，4-1-2等 化工制图CAD绘制化工设备图
编号一般从左下角按顺时针 方 向，直至返回左下角
PPT文档演模板
化工制图CAD绘制化工设备图
6.4.2 编写管口序号
●符号一律注写在各视图中管口的投影旁，一般 注 写在尺寸线的外侧，同一接管在主、左（俯） 视图上应重复注写。
visio-6.3化工设备图的绘制
6.3 Visio 化工设备图的绘制
A. 对比
图6-1 化工工艺流程图
图6-2 化工设备图
6.3.1 确定图幅与比例
图6-3 设备图的图面布局
部件大小、视图数量
图幅的大小、比例、布局
设备装配图：一般采用A0或A1 图幅，特别简单的可用A2图幅， 特殊情况可加宽和加长
画出图框、留出标题栏和明细 栏位置，避免图面疏密不均
（7）技术要求
通常放在管口表的上方，用长仿 宋体汉字书写，以阿拉伯数字1、2、 3、......的顺序依次编号。
技术要求：（数据表中未包含） 一般要求：
通用性制造 检验程序 检验方法
特殊要求： 不同条件下所需
（8）标题栏
内容格式尚未统一
Thank You
6.3.2 图面安排
确定基本视图数量 各个视图定位(画轴线、对称线、中心 线、
作图基准线) 绘制各视图
立式设备：主、俯 卧室设备：主、左 视图绘制原则：先定位，后定形
6.3.4 添加标注、明细栏、技术要求 （1）水平尺寸标注
双击数字改数据 图形右键选精度
（2）垂直尺寸标注
（3）对齐标记
（4）半径和直径的标注
（5）角度标注
（6）填写明细栏和管口表
明细栏
明细栏一：用ห้องสมุดไป่ตู้总图、装配图、部件图、零部件图及零件图
明细栏二：用于
部件图、零部件图及零件图
明细栏三：用于管口零件
（6）填写明细栏和管口表
管口表：用于说明设备上所有管口的用途、规格、链接形式等内容的表格
法一：“标题框”添加绘制 法二：矩形等工具自行绘制
A. 对比
图6-1 化工工艺流程图
图6-2 化工设备图
6.3.1 确定图幅与比例
图6-3 设备图的图面布局
部件大小、视图数量
图幅的大小、比例、布局
设备装配图：一般采用A0或A1 图幅，特别简单的可用A2图幅， 特殊情况可加宽和加长
画出图框、留出标题栏和明细 栏位置，避免图面疏密不均
（7）技术要求
通常放在管口表的上方，用长仿 宋体汉字书写，以阿拉伯数字1、2、 3、......的顺序依次编号。
技术要求：（数据表中未包含） 一般要求：
通用性制造 检验程序 检验方法
特殊要求： 不同条件下所需
（8）标题栏
内容格式尚未统一
Thank You
6.3.2 图面安排
确定基本视图数量 各个视图定位(画轴线、对称线、中心 线、
作图基准线) 绘制各视图
立式设备：主、俯 卧室设备：主、左 视图绘制原则：先定位，后定形
6.3.4 添加标注、明细栏、技术要求 （1）水平尺寸标注
双击数字改数据 图形右键选精度
（2）垂直尺寸标注
（3）对齐标记
（4）半径和直径的标注
（5）角度标注
（6）填写明细栏和管口表
明细栏
明细栏一：用ห้องสมุดไป่ตู้总图、装配图、部件图、零部件图及零件图
明细栏二：用于
部件图、零部件图及零件图
明细栏三：用于管口零件
（6）填写明细栏和管口表
管口表：用于说明设备上所有管口的用途、规格、链接形式等内容的表格
法一：“标题框”添加绘制 法二：矩形等工具自行绘制
化工设备零件图绘制技巧
基本视图
局部剖视
移出剖面 移出剖面
2：1
局部放大
套筒视图的选择
基本视图——全剖
局部视图
移出剖面
轴、套零件表达方法小结
根据轴、套零件的结构特点，常用的表达方法可 归纳如下：
（1）|画图时一般按加工位置将轴线水平安放，并 将小直径的一端朝右，平键键槽朝前。通常采用垂直 于轴线的方向作为主视图的投影方向。
外结构的图形 2.尺寸—— 零件图应正确、完整、清晰、合理地标注零件
制造、检验时所需要部尺寸 3. 技术要求—— 标注或说明零件制造、检验或装配过程
中应达到的各项要求。 4.标题ቤተ መጻሕፍቲ ባይዱ—— 标题栏内应填写零件名称、材料、数量、比
例，以及单位名称、设计、制图、审核人员 的姓名等内容。
尺寸
技术要求
视图
标题栏
支座
制图 描图
审核
材料 比例 重量
图号
共张
单位
第张
鞍式支座零件图
二、零件图的表达方法
零件图主视图选择的一般原则：
▪ 投影时零件在投影体系中的位置应尽量符合零件的主 要加工位置或工作（安装）位置
▪ 选择最能明显地反映零件形状和结构特征以及各组成 形体之间相互关系的方向作为主视图的投影方向
（一）轴套类零件的表示方法
其他视图的选择
主视图选定后，其他视图的选择可以考虑以下几点： ▪ 根据零件的复杂程度和内、外结构的情况全面考虑所需
的其他视图，使每个视图有重点表达的内容，但要注意 采用的视图数目不宜过多。 ▪ 要考虑合理地布置视图位置，既要使图样清晰美观又要 利于图幅的充分利用。
分析化工设备各类零件可知：
▪ 化工设备零件形状简单以回转体居多,如筒体封头 等。
化工工艺图样—方案流程图绘制方法(化工制图课件)
化工制图及CAD
知识点3：方案流程图绘制方法
1、设备的画法
① 用细实线画设备的大致轮廓和示意结构，甚至可以用一个方框代替。 ② 设备间以及接管口相对位置、设备自身高低不要求准确，但应大致符合实际情况。各设备
之间保留适当距离，以便布置流程线，两设备之间的流程线上，至少应有一个流向箭头。
③ 备用设备一般省略不画，相同位置位置的设备可以只画一个。但设备一般都要编号，并在 图纸空白处按编号顺序集中列出设备名称,并大致与相应设备一一对应。。
在流程线开始和终止的上方，用文 字说明介质的名称、来源和去向
设备序号 相同设备的序号
C 06 01 A-C 上方或下方靠近设备示意 图的位置排成一行
2、流程线的画法
① 物料管线用粗实线画出，动力管线用中粗实线画出。在管线上用箭头表示物料的流向。 ② 应画出全部物料管线和一部分动力管线（如水、蒸汽、压缩空气和真空等)。 ③ 流程线一般画成水平线和垂直线（不用斜线），转弯一律画成直角。
3、方案流程图标注
车间或工段号
➢①在流程图的下方或图纸的其他空白处列出各设备的编号和名称。 设备分类号 ➢②在管线的上方或右方用文字注明物料的名称。 ➢③在流程线的起始和终了处注明物料的名称来源及去向。
知识点3：方案流程图绘制方法
1、设备的画法
① 用细实线画设备的大致轮廓和示意结构，甚至可以用一个方框代替。 ② 设备间以及接管口相对位置、设备自身高低不要求准确，但应大致符合实际情况。各设备
之间保留适当距离，以便布置流程线，两设备之间的流程线上，至少应有一个流向箭头。
③ 备用设备一般省略不画，相同位置位置的设备可以只画一个。但设备一般都要编号，并在 图纸空白处按编号顺序集中列出设备名称,并大致与相应设备一一对应。。
在流程线开始和终止的上方，用文 字说明介质的名称、来源和去向
设备序号 相同设备的序号
C 06 01 A-C 上方或下方靠近设备示意 图的位置排成一行
2、流程线的画法
① 物料管线用粗实线画出，动力管线用中粗实线画出。在管线上用箭头表示物料的流向。 ② 应画出全部物料管线和一部分动力管线（如水、蒸汽、压缩空气和真空等)。 ③ 流程线一般画成水平线和垂直线（不用斜线），转弯一律画成直角。
3、方案流程图标注
车间或工段号
➢①在流程图的下方或图纸的其他空白处列出各设备的编号和名称。 设备分类号 ➢②在管线的上方或右方用文字注明物料的名称。 ➢③在流程线的起始和终了处注明物料的名称来源及去向。
化工设备图的绘制
技术特性表
管口表
管口表
设备净重
明细表
图纸目录 标题栏
4
设计概论化工制图
二、画图 .依据选定的视图表达方案,先画出主要基准线 .先从主视图画起,左(俯)视图配合一起画,沿 着装配干线,先画主体,后画部件,先画外件, 后画内件,先定位,后画形状。 .基本视图完成后,再画局部方大图等辅助视图
图5-2的液氨储罐先画筒体(件10)、接着画椭 圆形封头(件21)、画支座(件24、29)、画人 孔及各接管,然后画四个局部方大图,在相关 视图上画出剖切符号、焊接符号。
08:09
11
设计概论化工制图
化工设备部件图的绘制与总装配图基本相同, 在主标题栏上方设置一简单标题栏,填写部件的 名称、材料、重量、比例、所在图号、装配图 号等项目。简单标题栏上面设明细表,明细表按 序号填写组成部件各零件。
08:09
12
描 修改表 图 签 字 栏
08:09
选用表
设计概论化工制图
5、焊缝代号标注 图5-2的液氨储罐为低压设备,焊缝在剖视图 中用涂黑表示,另在技术要求中说明焊接方 法、焊缝接头型式、焊条型号及检验要求。 焊缝标注详见第三章第二节。
08:09
8
设计概论化工制图
四、编写零部件序号和管口符号 1、组成设备零部件均需编号,同一零部件编成 同一件号,组合件为一个件号。用阿拉伯数字 编写,尽量编排在主视图上,由主视图的左下 方开始,顺时针连续注出,垂直和水平方向排 列整齐。 2、用拼音字母小写编写管口符号。同一接管 在主、左(俯)视图上应重复注写,规格、用途 及连接面形式完全相同的管口编为同一号,但 需在符号的右下角加注阿拉伯数字,以示区别
备的结构特点选择其它基本视图。立式设备选 俯视图,卧式设备选左或右视图。 三、选择辅助视图和各种表达方法:多采用局部 放大图,剖视图,剖面图表达方法来补充基本视 图的不足。
管口表
管口表
设备净重
明细表
图纸目录 标题栏
4
设计概论化工制图
二、画图 .依据选定的视图表达方案,先画出主要基准线 .先从主视图画起,左(俯)视图配合一起画,沿 着装配干线,先画主体,后画部件,先画外件, 后画内件,先定位,后画形状。 .基本视图完成后,再画局部方大图等辅助视图
图5-2的液氨储罐先画筒体(件10)、接着画椭 圆形封头(件21)、画支座(件24、29)、画人 孔及各接管,然后画四个局部方大图,在相关 视图上画出剖切符号、焊接符号。
08:09
11
设计概论化工制图
化工设备部件图的绘制与总装配图基本相同, 在主标题栏上方设置一简单标题栏,填写部件的 名称、材料、重量、比例、所在图号、装配图 号等项目。简单标题栏上面设明细表,明细表按 序号填写组成部件各零件。
08:09
12
描 修改表 图 签 字 栏
08:09
选用表
设计概论化工制图
5、焊缝代号标注 图5-2的液氨储罐为低压设备,焊缝在剖视图 中用涂黑表示,另在技术要求中说明焊接方 法、焊缝接头型式、焊条型号及检验要求。 焊缝标注详见第三章第二节。
08:09
8
设计概论化工制图
四、编写零部件序号和管口符号 1、组成设备零部件均需编号,同一零部件编成 同一件号,组合件为一个件号。用阿拉伯数字 编写,尽量编排在主视图上,由主视图的左下 方开始,顺时针连续注出,垂直和水平方向排 列整齐。 2、用拼音字母小写编写管口符号。同一接管 在主、左(俯)视图上应重复注写,规格、用途 及连接面形式完全相同的管口编为同一号,但 需在符号的右下角加注阿拉伯数字,以示区别
备的结构特点选择其它基本视图。立式设备选 俯视图,卧式设备选左或右视图。 三、选择辅助视图和各种表达方法:多采用局部 放大图,剖视图,剖面图表达方法来补充基本视 图的不足。
第7章 化工专业图形的绘制03 设备布置图2PPT课件
采用其他单位标注尺寸时，应注明单位。 12 节目录 主菜单
3.2 设备布置图的视图表达
3.2.1.6 图名
标题栏中的图名一般分成两行，上行写“××××设 备布置图”，下行写“EL×××.×××平面”或“× －×剖视”等。
3.2.1.7 编号
每张设备布置图均应单独编号。同一主项的设备 布置图不得采用一个号，并应加上第几张共几张的编 号方法。
3.2.1.2 图幅 设备布置图一般采用A1图幅，不加长加宽。特殊情况
也可采用其他图幅。图纸内框的长边和短边的外侧，以3 mm长的粗线划分等分，在长边等分的中点自标题栏侧起依
次书写A、B、C、D …，在短边等分的中点自标题栏侧起
依次写1、2、3、4 …。图幅长边分8等分，短边分6等分， A2图幅长边分6等分，短边分4等分。
化工制图与CAD
节目录
1
主菜单
整体 概述
一 请在这里输入您的主要叙述内容
二
请在这里输入您的主要 叙述内容
三 请在这里输入您的主要叙述内容
节目录
2
主菜单
第7章 化工专业图形的绘制
节目录
3
主菜单
第3部分 设备布置图
3.1 设备布置图概述 3.2 设备布置图的视图表达 3.3 设备布置图的标注 3.4 设备布置图的绘制 3.5 设备布置图的阅读
节目录
17
主菜单
3.2 设备布置图的视图表达
3.2.2.2 根据设备表所列出的全部设备按比例 表示出它们的初步位置和高度，并标上设备位 号。
设备数据表中未给出有关数据和尺寸的设备，应按实 际外形简略画出。设备的外形轮廓及其安装基础用粗实线 绘制。
对于外形比较复杂的设备,可以只画出基础外形。
3.2 设备布置图的视图表达
3.2.1.6 图名
标题栏中的图名一般分成两行，上行写“××××设 备布置图”，下行写“EL×××.×××平面”或“× －×剖视”等。
3.2.1.7 编号
每张设备布置图均应单独编号。同一主项的设备 布置图不得采用一个号，并应加上第几张共几张的编 号方法。
3.2.1.2 图幅 设备布置图一般采用A1图幅，不加长加宽。特殊情况
也可采用其他图幅。图纸内框的长边和短边的外侧，以3 mm长的粗线划分等分，在长边等分的中点自标题栏侧起依
次书写A、B、C、D …，在短边等分的中点自标题栏侧起
依次写1、2、3、4 …。图幅长边分8等分，短边分6等分， A2图幅长边分6等分，短边分4等分。
化工制图与CAD
节目录
1
主菜单
整体 概述
一 请在这里输入您的主要叙述内容
二
请在这里输入您的主要 叙述内容
三 请在这里输入您的主要叙述内容
节目录
2
主菜单
第7章 化工专业图形的绘制
节目录
3
主菜单
第3部分 设备布置图
3.1 设备布置图概述 3.2 设备布置图的视图表达 3.3 设备布置图的标注 3.4 设备布置图的绘制 3.5 设备布置图的阅读
节目录
17
主菜单
3.2 设备布置图的视图表达
3.2.2.2 根据设备表所列出的全部设备按比例 表示出它们的初步位置和高度，并标上设备位 号。
设备数据表中未给出有关数据和尺寸的设备，应按实 际外形简略画出。设备的外形轮廓及其安装基础用粗实线 绘制。
对于外形比较复杂的设备,可以只画出基础外形。
第8章 化工设备图的绘制
换热器管程内的介质是水，工作压力为0.4MPa，工作温度为 32～37℃，壳程内介质是物料丙烯丙烷，工作压力为1.6MPa， 工作温度为44～40℃，换热器共有5个接管，其用途、尺寸见管 口表。 该设备采用了1个主视图、2个剖视图、2个局部放大图和1个 示意图。
列管式固定管板换热器装配图
2、详细分析
（2）装配连接关系分析
该设备筒体（件14）和管板（件6），封头（件1）和 容器法兰（件4）的连接都采用焊接，具体结构见局部放 大图Ⅱ；各接管与壳体的连接，补强圈与筒体及封头的连 接均采用焊接；封头与管板采用法兰连接；法兰与管板之 间放有垫片（件5）形成密封，防止泄漏；换热管（件15） 与管板的连接采用胀接，见局部放大图Ⅰ。 拉杆（件12）左端螺纹旋入管板，拉杆上套入定距管 用以固定折流板之间的距离，见局部放大图Ⅰ；折流板间 距等装配位置的尺寸见折流板排列示意图；管口轴向位置 与周向方位可由主视图和A－A剖视图读出。
第八章 化工设备图的 绘制
8.1 化工设备图的绘制方法 8.2 贮罐的表达
8.3 换热器的表达
8.4 零件图上的技术要求
2
8.1 化工设备图的绘制
绘制化工设备装配图是化工设备设计、制造、 使用和维修中的重要技术文件，从事化工生产的工 程技术人员必须具备阅读化工设备装配图的能力。
方法：
1、对已有设备进行测绘
（3）零部件结构形状分析 设备主体由筒体（件14）、封头（件1）组成。筒体 内径为700，壁厚为6，材料为Q235，筒体两端与管板焊接 成一体。左右两端封头（件1）与法兰（件4）焊接，通过 螺栓与筒体连接。 换热管（件15）共有360根，固定在左、右管板上。 筒体内部有弓形折流板（件13）14块，折流板间距由定距 管（件11）控制。所有折流板用拉杆（件12）连接，左端 固定在管板上（见放大图Ⅰ），右端用螺栓锁紧。折流板 的结构形状需阅读折流板零件图。 鞍式支座和接管法兰均为标准件，其结构、尺寸需 查阅有关标准确定。 管板有零件图，其结构形状可阅读零件图。
化工设备图的绘制
04
CATALOGUE
化工设备图的审查与修改
化工设备图的审查要点
设备布局是否合理
审查化工设备布局是否符合工艺流程要求， 是否便于操作和维护。
管道连接是否正确
核实管道连接方式、管件选用等是否符合规 范，是否满足工艺要求。
尺寸标注是否准确
检查化工设备图的尺寸标注是否准确、完整 ，是否符合国家相关标准。
化工设备图的细节处理
尺寸标注与注释
在完成设备图的绘制后，需要对图纸进行详细的尺寸标注和注释。尺寸标注应准确、完整，涵盖设备 的所有关键尺寸；注释则用于说明设备的操作要求、材料特性等细节信息，帮助阅读者更好地理解图 纸内容。
审核与修改
完成初步的绘制后，需要进行审核和修改。审核的目的是发现可能存在的错误或遗漏，提高图纸的准 确性和可靠性；修改则是根据审核结果对图纸进行必要的调整，确保最终的图纸能够满足实际需求和 使用要求。
理解和使用图纸。
