粗集料密度与吸水率试验(网篮法)T0304-2005
粗集料密度及吸水率试验(网篮法)
交 毛体积相对密度 通 平均表观相对密度 厅 平均表干相对密度平均毛体积源自对密度工水温(℃)
程
水的密度(g/cm3)
质
量 表观密度(g/cm3) 监 表干密度(g/cm3) 督 毛体积密度(g/cm3) 站 吸水率(%) 监 平均吸水率(%)
制 结论:
1
2
自检评鉴: 试验人:
日期： 复核人:
监理评 鉴:
主管:
日期:
第1 / 1 页
密度及吸水率试验(网篮法)
2
主管:
日期:
第1 / 1 页
粗集料密度及吸水率试验(网篮法)
工程名 称:
岱山县江南山至牛轭岛公路工程 合同号:
委托单位
01
试验编号:
试验规程
监理单位 山东恒建工程监理咨询有限公司
委托单号
样品描述
样品名称
现场桩号
环境条件
工程部位
试验设备
试验单位
试验日期
试验次数
集料的水中质量(g)
集料的表干质量(g)
浙 集料的烘干质量(g)
江 表观相对密度
公路工程集料试验规范
试验应重新进行。
? 7、报告
?
同一种集料至少取 两个试样平行试验两次 ，取平均值
作为每号筛上筛余量的试验结果，报告集料级配组成通过
百分率及级配曲线。
3、T0303-2005 含土粗集料筛分试验
一、目的与适用范围 本方法适用于测定含粘性土的
粗集料的颗粒成。 注：如天然的砂砾土碎石土以
及中低级路面的材料，粘性土颗粒 包覆在砾石(碎石)和砂颗粒上。 T0302的方法不适用于这类材料。
? 3、如果两个条件都满足，集料的最大粒径和公称最大粒径 相同。但这种情况不是很多。
一、T0301-2005 粗集料取样法
试样的缩分--四分法 ? 将试样置于平板上，在自然状态下拌和均匀，摊平，然后沿互 相垂直的两个方向，把试样由中间向两边摊开，分成大致相等的 四份，取其对角的两份重新拌匀，重复上述过程，直至缩分的材 料略多于进行试验所必需的量。
4恒重：指相邻两次称量间隔时间大于3h的情况下，其前后两 次称量之差小于该项试验的精度要求，烘烤时间一般为4-6h。
一、术语
? 1、集料的最大粒径（ maximum size of aggregate ）：指 集料100%都要求通过的最小的标准筛筛孔尺寸，以mm计。
? 2 、 集 料 的 公 称 最 大 粒 径 （ nominal maximum size of aggregate）：指集料能全部通过或有少量不通过（一般容 许筛余不超过 10%）的最小标准筛筛孔尺寸。通常比集料最 大粒径小一个粒级，以mm计。
主要内容：
? 11、T0332-2005 细集料含水率试验 ? 12、T0311-2005 水泥用混凝土粗集料针片状颗粒含量试验 ? 13、T0310-2005 粗集料含泥量及泥块含量试验 ? 14、T0335-1994 细集料泥块含量试验 ? 15、 T0316-2005 粗集料压碎值试验 ? 16、T0353-2000 矿粉亲水系数试验
2021年粗集料密度及吸水率试验_(网篮法)

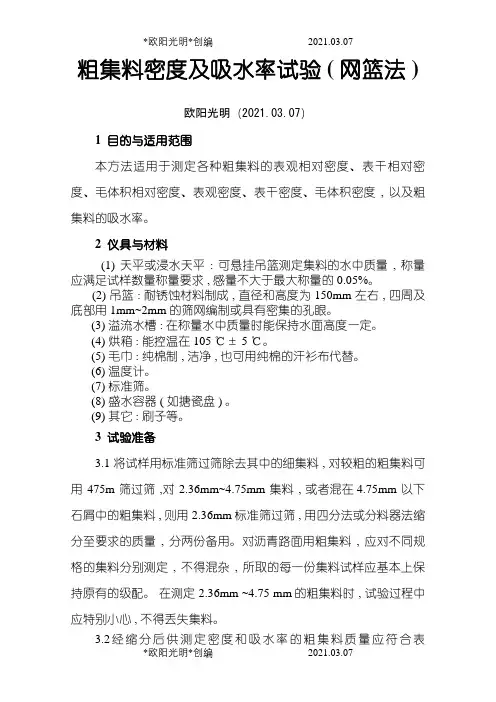

粗集料密度及吸水率试验 ( 网篮法 )欧阳光明（2021.03.07）1 目的与适用范围本方法适用于测定各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度、毛体积密度, 以及粗集料的吸水率。
2 仪具与材料(1) 天平或浸水天平: 可悬挂吊篮测定集料的水中质量, 称量应满足试样数量称量要求 , 感量不大于最大称量的 0.05%。
(2) 吊篮 : 耐锈蚀材料制成 , 直径和高度为 150mm 左右 , 四周及底部用 1mm~2mm 的筛网编制或具有密集的孔眼。
(3) 溢流水槽 : 在称量水中质量时能保持水面高度一定。
(4) 烘箱 : 能控温在 105 ℃± 5 ℃。
(5) 毛巾 : 纯棉制 , 洁净 , 也可用纯棉的汗衫布代替。
(6) 温度计。
(7) 标准筛。
(8) 盛水容器 ( 如搪瓷盘 ) 。
(9) 其它 : 刷子等。
3 试验准备3.1 将试样用标准筛过筛除去其中的细集料 , 对较粗的粗集料可用 475m 筛过筛 ,对 2.36mm~4.75mm 集料 , 或者混在4.75mm 以下石屑中的粗集料 , 则用 2.36mm 标准筛过筛 , 用四分法或分料器法缩分至要求的质量, 分两份备用。
对沥青路面用粗集料, 应对不同规格的集料分别测定, 不得混杂, 所取的每一份集料试样应基本上保持原有的级配。
在测定 2.36mm ~4.75 mm的粗集料时 , 试验过程中应特别小心 , 不得丢失集料。
3.2经缩分后供测定密度和吸水率的粗集料质量应符合表TO304-1 的规定。
3.3 将每一份集料试样浸泡在水中 , 并适当搅动 , 仔细洗去附在集料表面的尘土和石粉 , 经多次漂洗干净至水完全清澈为止。
清洗过程中不得散失集料颗粒。
4 试验步骤4.1 取试样一份装入干净的搪瓷盘中 , 注入洁净的水 , 水面至少应高出试样2Omm, 轻轻搅动石料, 使附着在石料上的气泡完全逸出。
在室温下保持浸水 24h。
粗集料密度及吸水率试验(网篮法)
工程名称： 委托单位名称 委 托 单 编 号 试 现 试 验 场 样 日 桩 描 期 号 述 — — 2010外比004 2010.3.14 — 碎石 合同号： — 试 试 试 验 验 验 单 规 环 编号： 位 太仓市汇通交通工程试验中心有限公司 程 境 JTG E42-2005（T0304-2005） 温度23℃
a
2 285.2 1909.2 1624.0 2576.3 2567.0 2.722 2.725
2.711
s
2.705 2.708
b
2.702
b
2.696 2.699 23 0.99756 2.718 2.702 2.692
毛体积相对密度测定值γ 试验水温T(℃) 水在试验温度T时密度 3 ρ T(g/cm ) 表观密度ρ a(g/cm3) 表干密度ρ s(g/cm ) 毛体积密度ρ b(g/cm ) 吸水率测值ω x（%） 吸水率测定值ω x(%) 备 注
2 285.2 1909.2 1624.0 2576.3 2567.0 2.722
.725 2.705
.708 2.696
.699 23
99756
.718
.702
.692 0.36
0.35 —
3
积密度为2.692g/cm ，吸水率为0.35%。
3 3
ቤተ መጻሕፍቲ ባይዱ
0.33 0.35 —
3 3
0.36
结论：该碎石经检验，表观密度为2.718g/cm ，表干密度为2.702g/cm ，毛体积密度为2.692g/cm ，吸水率为0.35%。
3
篮法）记录表
2010外比004 太仓市汇通交通工程试验中心有限公司 JTG E42-2005（T0304-2005） 温度23℃
粗集料密度及吸水率试验网篮法作业指导书
粗集料密度及吸水率试验网篮法作业指导书4.2.1目的与适用范围本方法适用于测定各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度、毛体积密度，以及粗集料的吸水率。
4.2.2仪具与材料天平或浸水天平：可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05％。
吊篮：耐锈蚀材料制成，直径和高度为150㎜左右，四周及底部用1㎜～2㎜的筛网编制或具有密集的孔眼。
溢流水槽：在称量水中质量时能保持水面高度一定。
烘箱：能控温在105℃±5℃。
毛巾：纯棉制，洁净，也可用纯棉的汗衫布代替。
温度计。
标准筛。
盛水容器(如搪瓷盘)。
其它：刷子等。
4.2.3试验准备1、将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75㎜筛过筛对2.36㎜-4.75㎜集料，或者混在4.75㎜以下石屑中的粗集料，则用2.36㎜标准筛过筛，用四分法或分料器法缩分至要求的质量，分两份备用，对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。
在测定2.36㎜～4.75㎜的粗集料时，试验过程中应特别小心，不得丢失集料。
2、经缩分后供测定密度和吸水率的粗集料质量应符合表T0304-1的规定。
表T0304-1测定密度所需要的试样最小质量公称最4.75 9.5 16 19 26.5 31.5 37.5 63 75 大粒径(㎜)每一份0.8 1 1 1 1.5 1.5 2 3 3 试样的最小质量（㎏）3、将每一份集料试样浸泡在水中，并适当搅动，仔细洗去附在集料表面的尘土和石粉，经多次漂洗干净至水完全清澈为止。
清洗过程中不得散失集料颗粒。
4.2.4 试验步骤1、取试样一份装入干净的搪瓷盘中，注入洁净的水，水面至少应高出试样20㎜，轻轻至搅动石料，使附着在石料上的气泡完全逸出。
在室温下保持浸水24h。
2、将吊篮挂在天平的吊钩上，浸入溢流水槽中，向溢流水槽中注水，水面高度至水槽的溢流孔，将天平调零，吊篮的筛网应保证集料不会通过筛孔流失，对2.36㎜-4.75㎜粗集料应更换小孔筛网，或在网篮中加放人一个浅盘。
实验二：粗集料的密度及吸水率试验
实验二：粗集料密度及吸水率试验一、实验目的本方法适用于测定各种粗集料的表观相对密度、表干相对密度、毛体积相对密度、表观密度、表干密度、毛体积密度，以及粗集料的吸水率。
二、试验原理密度是在一定条件下测量的单位体积的质量，单位为t／m3或g／㎝3,通常以ρ表示。
对材料内部没有孔隙的匀质材料，测定的密度只有一种。
但对于工程上用的粗细集料，由于材料状态及测定条件的不同，便衍生出各种各样的“密度”来。
计算密度用的质量有干燥质量与潮湿质量的不同，计算用的体积也因所包含集料内部的孔隙情况不同，因而计算结果就不一样，由此得出不同的密度定义。
1、真实密度：矿粉的密度接近于真实密度，它是规定条件下，材料单位体积(全部为矿质材料的体积，不计任何内部孔隙)的质量，也叫真密度。
2、毛体积密度：其计算单位体积为表面轮廓线范围内的全部毛体积，包含了材料实体、开口及闭口孔隙。
当质量以干质量(烘干)为准时，称绝干毛体积密度，即通常所称的毛体积密度。
3、表干密度：其计算单位体积与毛体积密度相同，但计算质量以表干质量(饱和面干状态，包括了吸入开口孔隙中的水)为准时，称表干毛体积密度，即通常所称的表干密度。
4、表观密度：材料单位体积中包含了材料实体及不吸水的闭口孔隙，但不包括能吸水的开口孔隙。
也称视密度。
三、预习要求1、理解各种密度概念及应用，了解试验原理。
2、了解试验仪器及设备的用法，掌握粗集料密度及吸水率试验方法。
四、实验仪器1、天平或浸水天平：可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05％。
2、吊篮：耐锈蚀材料制成，直径和高度为150㎜左右，四周及底部用1㎜～2㎜的筛网编制或具有密集的孔眼。
3、溢流水槽：在称量水中质量时能保持水面高度一定。
4、烘箱：能控温在105℃±5℃。
5、毛巾：纯棉制，洁净，也可用纯棉的汗衫布代替。
6、温度计。
7、标准筛。
8、盛水容器(如搪瓷盘)。
9、其它：刷子等。
沥青混合料集料密度及吸水率测试方法的比较
) 13 )
韩秀青, 马 霞, 白吉祥: 沥青混合料集料密度及吸水率测试方法的比较
坍落筒法测 试的是 细集 料的 毛体 积密 度, 表 观 密度及 吸水率的指 标。在用 此法 测定 时, 关 键是 饱 和 面干 状态 的 判定, 表 面既 不能 有 多余 的水 膜, 又 不能把 吸入 孔 隙中 的 水分 吹 走。如 果 水 从集 料 的 开口孔 隙 中 流 出, 测 量 的 毛 体 积 就 会 比 实 际 值 偏 小, 密度结果偏大; 如果表 面水 没吹干, 集料 的毛 体 积测量 值将 会 偏大, 密 度 结果 偏 小。而 且, 在 吹 干 的过程 中, 集料需要受热均 匀尤其 对于 0 ~ 5 mm 的 集 料而 言, 受人 为影 响 因素 较大, 并 且此 过 程也 比 较耗时 。 1. 3 CORELOK 法
收稿日期: 2 010) 06) 21 作者简介: 韩秀青 ( 1980) ), 女, 山东寿光人, 助理工程师。
1 沥青混合料集料密度测试方法及存在的 问题
我国现行规范 规定对集料 密度的测试 方法有 网 篮法和坍落筒法。但是这 两种方法测 试前均需要 浸 泡 24 h, 而 且测试 过程中 受人 为因 素影 响较 大。 目 前, 美国用一种新型的密度测 试方法 CORELOK 法 测 试集料的密度及吸水率, 可以省去浸泡 24 h 的时间且 受人为因素影响也相对较少。因此, 现针对规范规定 的集料测试方法与 CORELOK 法进行对比研究。 1. 1 网篮法 (T0304) 2005 )
粗集料密度及吸水率网篮法试验方法
重复试验的精密度，对表现相对密度，表干相对密度，毛体积相对密度，两次结果相差不得超过0.02，对吸水率不得超过0.2％。
7.试验报告：
试验报告应包括内容：①检测项目名称；②原材料的品种、规格和产地；③试验日期及时间；④仪器设备名称、型号及编号；⑤粗集料密度、吸水率；⑥执行标准；⑦要说明的其它内容。
3
溢流水槽
在称量水中质量时能保持水面高度一定。
4
烘箱
能控温在105℃±5℃。
5
其它仪器
毛巾、温度计、标准筛、盛水容器等。
4.2试样制备：
4.2.1将试样用标准筛过筛除去其中的细集料，对较粗的粗集料可用4.75mm筛过筛，对2.36mm～4.75mm集料，或者混在4.75mm以下石屑中的粗集料，则用2.36mm标准筛过筛，用四分法缩分至要求的质量，分两份备用。对沥青路面用粗集料，应对不同规格的集料分别测定，不得混杂，所取的每一份集料试样应基本上保持原有的级配。在测定2.36mm～4.75mm的粗集料时，试验过程中应特别小心，不得丢失集料。
3.试验环境：
进入试验室检查温湿度仪，在试验记录中注明室内温湿度。
4.试验准备：
4.1试验仪器
序号
名称
使用要求
1
天平或浸水天平
可悬挂吊篮测定集料的水中质量，称量应满足试样数量称量要求，感量不大于最大称量的0.05％。
2
吊篮
耐锈蚀材料制成，直径和高度为150mm左右，四周及底部用1mm—2mm的筛网编制或具有密集的孔眼。
粗集料密度及吸水率网篮法试验方法
1.依据标准：《公路工程集料试验规程》JTG E42-2005（T0304-2005）；
2.试验目的及适用范围：
公路工程集料作业指导书
一、T0302-2005 粗集料及集料混合料的筛分1、对水泥混凝土用粗集料采用干筛法，对沥青混合料及基层用粗集料必须采用水洗法。
筛分用的试样质量2、干筛法称取每个筛上的筛余量，准确至总质量的0.1%。
各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量相比，相差不得超过干燥总质量的0.5%。
计算各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量之差，作为筛分时的损耗，并计算损耗率，若损耗率大于0.3%，应重新试验。
3、水洗法将试样置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量（m3）,准确至0.1%。
注：恒重系指相邻两次称量间隔时间大于3h(通常不小于6h)的情况下，前后两次称量之差小于该项试验要求的称量精密度。
在确保细粉不散失的前提下，小心泌去瓷盘中的积水，浆瓷盘连同集料一起置105℃±5℃烘箱中烘干至恒重，称取干燥集料试样的总质量（m4），准确至0.1%。
以m3-m4之差作为0.075mm的筛下部分。
计算各筛分计筛余量及筛底存量的总和与筛分前试样的干燥总质量之差，作为筛分时的损耗，并计算损耗率，若损耗率大于0.3%，应重新试验。
二、T0304-2005 粗集料密度及吸水率（网篮法）1、对较粗的粗集料可用4.75mm筛过筛，对2.36mm-4.75mm集料，或混在4.75mm 以下石屑中的粗集料，则用2.36mm筛过筛。
密度所需要的试样最小质量2、将粗集料装入洁净盘中注入洁净水并高出试样表面20mm，在室温中浸水24h。
3、调节水温在15℃~25℃范围内，称取水中重，然后擦干集料表面水并称取表干重，将集料放入105℃±5℃的烘箱中烘干称取烘干重。
（4h~6h）密度：表观相对密度=烘干中/（烘干重-水中重）注：[试验应平行试验两次，取平均值。
]表干相对密度=表干重/（表干重-水中重）[两次结果相差不得超过0.02]毛体积相对密度=烘干重/（表干重-水中重）[结果计算至小数点后3位]4、粗集料的表观密度、表干密度、毛体积密度=相对密度*试验水的温度所对应的水密度，计算准确至小数点后3位。
粗集料密度与吸水率试验(网篮法)T0304-2005
粗集料密度与吸水率试验（网篮法）T0304—2005一目的与适用范围本方法适用于测定碎石、砾石等各种粗集料的表观相对密度，表干相对密度,毛体积相对密度，毛体积密度，以及粗集料的吸水率。
二仪具与材料天平：感量不大于称量值的0.05%溢流水槽,有调节水位装置吊篮:直径和高度在150mm左右温度计标准筛毛巾烘箱：能控温在105℃±5℃三试验准备1 将取来的试样用4。
75mm方孔筛过筛,对沥青路面用粗集料应对不同规格的集料分别测定,不得混杂。
所取的每一份集料试样应基本上保持原有的级配.2 用四分法缩分至要求的质量，分两份备用。
3 缩分后，供测定密度和吸水率的粗集料质量4 将每一份集料试样浸泡在水中，仔细洗去附在集料表面的尘土和石粉，经多次漂洗干净至水清澈为止，清洗过程中不得散失集料颗粒。
四试验步骤1 取试样一份,装入干净的容器中，注入洁净水,水面至少应高出试样2cm。
轻轻搅动石料，使附着石料上的气泡溢出,在室温下保持浸水24h.2 向溢流水槽中注水,水面高度至水槽的溢流孔不再下流为止.3 将天平清零，调整水温在15℃~25℃范围内,将试样移入吊篮中,溢流水槽的水面高度由水槽的溢流孔控制,维持不变。
4 称取集料的水中质量m w准确至1g.提起吊篮，稍稍滴水后将试样倒入浅搪瓷盘中，或直接将粗集料倒在拧干的湿毛巾上，注意不得有颗粒丢失或有小颗粒附在吊篮上。
稍稍倾斜搪瓷盘，用毛巾吸走；露出的自由水,用拧干的湿毛巾轻轻擦拭试样的表面水。
直到表面看不到发亮的水迹，即为饱和面干状态.当粗集料颗粒较大时，可逐颗擦干，注意拧湿毛巾时不要太用劲，防止拧得太干，擦颗粒的表面水时，既要将颗粒表面的自由水擦去，又不能将颗粒内部水吸出，整个过程中不得有集料丢失.5 立即在保持表干状态下，称取集料的表干质量m f，精确至1g。
将集料放在105℃±5℃烘箱中烘干至恒重。
取出集料，放在带盖的容器中冷却至室温.称取集料的烘干质量m a,精确至1g。
粗集料密度及吸水率试验
集料的烘干 集料的表 集料的水 质量 干质量 中质量 相 试验次 数 对 ma(g) mf(g) mω (g) 密 度 1 1073.4 1078.4 684.6 2 试验次 数 密 度 1 2 1052.1 2 T(℃) 22 22 1056.4 670.2
a
试验温度T时 水的密度 水温修正 ρ t(g/cm)3 系数at 0.9973：
复核：
审核：
日期：
表观密度ρ t(g/cm)3
a=γ aⅩρ t
表干密度ρ s(g/cm)3
a
毛体积密度ρ b(g/cm)3
s
平均值ρ
ρ s=γ
sⅩρ t
平均值ρ
ρ b=γ
aⅩρ t
平均值ρ
b
2.754 2.751 2.748
2.731 2.730 2.728
2.718 2.718 2.717
注:试验规程;(T0304-2000)网篮法。at—试验温度T(℃)时的水温修正系数（查表）ρ ω —水在4℃时的密度为1.0(g/cm)3两次平行试验，密度相差不得超过0.02(g/cm)3，吸水率不得 超过0.2%，取平均值为测定结果。
粗集料密度及吸水率试验(网篮法)记录等
建设项目: 合同号: 试验日期： 分项工程: 取样地点: 拌和站料场 (试验编号: 承包单位: 监理单位: 施工路段: 试验名称: 用途: 表观相对密度 γ a(g/cm)3 γ a=ma/ 平均值γ (ma-mω ) 2.761 2.755 2.758 ) (自/抽)检 K30+600---K45+600 10--20mm碎石 下面层沥青砼配合比（AC--20） 表干相对密度 γ 毛体积相对度γ b(g/cm)3 集料的吸水率ω x(%) 3 s(g/cm) ω x=(mfγ s=ms/ 平均值 平均值γ s γ b=ma/(mf-mω ) 平均值γ b ωx ma)/maⅩ100 (mf-mω ) 2.738 2.735 2.737 2.726 2.724 2.725 0.47 0.41 0.44 D-34.1
粗集料密度及吸水率(网篮法)试验记录
粗集料密度及吸水率（网篮法）记录委托单位：路线名称：料场名称：委托编号：工程名称：材料用途：委托日期：材料规格：试验日期：试验：复核：负责人：单位：依据：JTG E42-2005《公路工程集料试验规程》 T 0304-2005粗集料密度及吸水率（网篮法）第22页精度要求及结果整理表观相对密度γa 、表干相对密度γs、毛体积相对密度γb计算至小数点后3位。
γa=m a/(m a-m w)γs=m f/(m f-m w)γb=m a/(m f-m w)式中：γa—集料的表观相对密度，无量纲；γs—集料的表干相对密度，无量纲；γb—集料的毛体积密度，无量纲；ma—集料的烘干质量（g）；mf—集料的表干质量（g）；mw—集料的水中质量（g）。
集料的吸水率以烘干试样为基准，准确至0.01%。
ωx=(m f-m a)/ m a×100式中：ωx—粗集料的吸水率(%)。
粗集料的表观密度(视密度)ρ、表干密度ρa 、毛体积密度ρb计算，准确至小数点后3位。
不同水温条件下测量的粗集料表观密度需进行水温修正，不同试验温度下水的密度ρT 及水的湿度修正系数αT按附录表B选用。
ρa=γa×ρT或ρa=(γa-αT)×ρwρs=γs×ρT或ρs=(γs-αT)×ρwρb=γb×ρT或ρb=(γb-αT)×ρw式中：ρa—粗集料的表观密度，g/cm3；ρs—粗集料的表干密度，g/cm3；ρb—粗集料的毛体积密度，g/cm3；ρT—试验温度T时水的密度（g/cm3），按附录B表B-1取用；αT—试验温度T时的水温修正系数；ρw—水在4℃时的密度(1.000g/cm3)。
精密度或允许误差重复试验的精密度，对表观相对密度、表干相对密度、毛体积相对密度、两次结果相差不得超过0.02，对吸水率不得超过0.2%。
表B-1不同水温时水的密度ρT 及水温修正系数αT。
实验二：粗集料的密度及吸水率试验
实验⼆：粗集料的密度及吸⽔率试验实验⼆：粗集料密度及吸⽔率试验⼀、实验⽬的本⽅法适⽤于测定各种粗集料的表观相对密度、表⼲相对密度、⽑体积相对密度、表观密度、表⼲密度、⽑体积密度，以及粗集料的吸⽔率。
⼆、试验原理密度是在⼀定条件下测量的单位体积的质量，单位为t／m3或g／㎝3,通常以ρ表⽰。
对材料内部没有孔隙的匀质材料，测定的密度只有⼀种。
但对于⼯程上⽤的粗细集料，由于材料状态及测定条件的不同，便衍⽣出各种各样的“密度”来。
计算密度⽤的质量有⼲燥质量与潮湿质量的不同，计算⽤的体积也因所包含集料内部的孔隙情况不同，因⽽计算结果就不⼀样，由此得出不同的密度定义。
1、真实密度：矿粉的密度接近于真实密度，它是规定条件下，材料单位体积(全部为矿质材料的体积，不计任何内部孔隙)的质量，也叫真密度。
2、⽑体积密度：其计算单位体积为表⾯轮廓线范围内的全部⽑体积，包含了材料实体、开⼝及闭⼝孔隙。
当质量以⼲质量(烘⼲)为准时，称绝⼲⽑体积密度，即通常所称的⽑体积密度。
3、表⼲密度：其计算单位体积与⽑体积密度相同，但计算质量以表⼲质量(饱和⾯⼲状态，包括了吸⼊开⼝孔隙中的⽔)为准时，称表⼲⽑体积密度，即通常所称的表⼲密度。
4、表观密度：材料单位体积中包含了材料实体及不吸⽔的闭⼝孔隙，但不包括能吸⽔的开⼝孔隙。
也称视密度。
三、预习要求1、理解各种密度概念及应⽤，了解试验原理。
2、了解试验仪器及设备的⽤法，掌握粗集料密度及吸⽔率试验⽅法。
四、实验仪器1、天平或浸⽔天平：可悬挂吊篮测定集料的⽔中质量，称量应满⾜试样数量称量要求，感量不⼤于最⼤称量的0.05％。
2、吊篮：耐锈蚀材料制成，直径和⾼度为150㎜左右，四周及底部⽤1㎜～2㎜的筛⽹编制或具有密集的孔眼。
3、溢流⽔槽：在称量⽔中质量时能保持⽔⾯⾼度⼀定。
4、烘箱：能控温在105℃±5℃。
5、⽑⼱：纯棉制，洁净，也可⽤纯棉的汗衫布代替。
6、温度计。
7、标准筛。
8、盛⽔容器(如搪瓷盘)。
粗集料密度及吸水率试验(容量瓶法)
吸水率
（%）
平均 吸水率（%）
总量
表干
烘干
氺重
表观
表干
毛体积
表观
表干
毛体积
表观
表干
毛体积
表观
表干
毛体积
自检意见
监理意见
试验：复核：试验室主任：试验监理工程师：
粗集料密度及吸水率试验(容量瓶法)
页码 共 页
试验表04-3JTG E40-2005公路工程集料试验规程编号
项目名称
分部工程
施工单位
合同段
分项工程
监理单位
单位工程
工程部位
检验单位
桩号范围
基准பைடு நூலகம்型
进场日期
试验日期
取样地点
使用范围
进场单号
试样
规格
质量（g）
水温（℃）
相对密度
相对密度平均值
密度（g/cm3）
影响粗集料的密度和吸水率的影响因子
影响粗集料的密度和吸水率的影响因子目前，测定粗集料密度和吸水率的标准测试方法是T0304—2005。
可以对
T0304—2005得出如下的结论和建议：
(1)集料粒径对粗集料的密度和吸水率有显著性影响，特别是毛体积密度和吸水率。
因此，在T0304—2005方法中，对于粗集料，统一采用2.36 mm以上的粗集料进行试验，试验结果才具有可比性。
(2)集料的水分状况对粗集料的密度和吸水率也是有显著性的影响，特别是表观密度和吸水率。
因此，在T0304—2005方法中，建议将清洗干净后的粗集料置于(105±5)℃的烘箱中烘干。
(3)集料样品的冷却时间被认为是十分显著的因子，特别是表观密度、表干密度及吸水率。
因此，在T0304—2005方法中，建议在烘箱中干燥后的粗集料，需要自然冷却3 h至室温再继续进行后面的试验。
(4)浸泡时间对粗集料的密度和吸水率不是一个显著性因子。
因此，建议在试验中，缩短其浸泡时间至15 h，从而缩短试验的时间，提高效率。
(5)浸泡过的集料试样干燥方法(无论是干或拧干的湿毛巾)对粗集料的密度和吸水率也是一种十分显著的因子。
因此，在试验中，对于粗集料，使用拧干的湿毛巾擦干集料湿润的表面来达到饱和面干状态是合理的。
(6)水浴温度也是一个非常显著的因子。
因此，建议在试验中，水浴温度从(20±5)℃更改为(20±1)℃，从而降低试验变异性。
(7)集料的试样冷却时间对粗集料的密度和吸水率也是十分显著的因子，特别是表观密度和吸水率。
因此，建议在试验中，统一将烘干后的粗集料自然冷却3 h。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粗集料密度与吸水率试验（网篮法）T0304-2005
一目的与适用范围
本方法适用于测定碎石、砾石等各种粗集料的表观相对密度，表干相对密度，毛体积相对密度，毛体积密度，以及粗集料的吸水率。
二仪具与材料
天平：感量不大于称量值的0.05%
溢流水槽，有调节水位装置
吊篮：直径和高度在150mm左右
温度计
标准筛
毛巾
烘箱：能控温在105℃±5℃
三试验准备
1 将取来的试样用4.75mm方孔筛过筛，对沥青路面用粗集料应对不同规格的集料分别测定，不得混杂。
所取的每一份集料试样应基本上保持原有的级配。
2 用四分法缩分至要求的质量，分两份备用。
3 缩分后，供测定密度和吸水率的粗集料质量
4 将每一份集料试样浸泡在水中，仔细洗去附在集料表面的尘土和石粉，经多次漂洗干净至水清澈为止，清洗过程中不得散失集料颗粒。
四试验步骤
1 取试样一份，装入干净的容器中，注入洁净水，水面至少应高出试样2cm。
轻轻搅动石料，使附着石料上的气泡溢出，在室温下保持浸水24h。
2 向溢流水槽中注水，水面高度至水槽的溢流孔不再下流为止。
3 将天平清零，调整水温在15℃~25℃范围内，将试样移入吊篮中，溢流水槽的水面高度由水槽的溢流孔控制，维持不变。
4 称取集料的水中质量m w准确至1g。
提起吊篮，稍稍滴水后将试样倒入浅搪瓷盘中，或直接将粗集料倒在拧干的湿毛巾上，注意不得有颗粒丢失或有小颗粒附在吊篮上。
稍稍倾斜搪瓷盘，用毛巾吸走；露出的自由水，用拧干的湿毛巾轻轻擦拭试样的表面水。
直到表面看不到发亮的水迹，即为饱和面干状态。
当粗集料颗粒较大时，可逐颗擦干，注意拧湿毛巾时不要太用劲，防止拧得太干，擦颗粒的表面水时，既要将颗粒表面的自由水擦去，又不能将颗粒内部水吸出，整个过程中不得有集料丢失。
5 立即在保持表干状态下，称取集料的表干质量m f，精确至1g。
将集料放在105℃±5℃烘箱中烘干至恒重。
取出集料，放在带盖的容器中冷却至室温。
称取集料的烘干质量m a，精确至1g。
对同一规格的集料应平行试验两次，取平均值作为试验结果。
五计算
1 表观相对密度γa按下式计算，精确至小数点后3位。
γa=m a/(m a-m w)
式中：γa-集料的表观相对密度，无量纲。
m a-集料的烘干质量，g。
m w-集料的水中质量，g。
2表观相对密度γs按下式计算，精确至小数点后3位。
γs=m f/(m f-m w)
式中：γs-集料的表干相对密度，无量纲。
m f -集料的表干质量，g 。
m w -集料的水中质量，g 。
3毛体积相对密度γb 按下式计算，精确至小数点后3位。
γb =m a /(m f -m w )
式中：γb-集料的毛体积相对密度，无量纲。
m f -集料的表干质量，g 。
m w -集料的水中质量，g 。
m a -集料的烘干质量，g 。
4 集料的吸水率，以烘干试样为基准，按下式计算，准确至0.01%
ωx =100f a
a m m m -⨯
式中ωx -集料的吸水率，%
m f -集料的表干质量，g 。
m a -集料的烘干质量，g 。
5 粗集料的表观密度(视密度)ρa 、表干密度ρs 、毛体积密度ρb ，按式(5）、(6)、(7)计算，准确至小数点后3位。
ρa =γa ⨯ρT 或 ρa =（γa -αT ）⨯ρω （5）
ρs =γs ⨯ρT 或 ρs =（γs -αT ）⨯ρω （6）
ρb =γb ⨯ρT 或 ρb =（γb -αT ）⨯ρω （7）
式中：ρa ——粗集料的表观密度(g ／㎝3)；
ρs ——粗集料的表干密度(g ／㎝3)；
ρb ——粗集料的毛体积密度(g ／㎝3)；
ρT ——试验温度T 时水的密度(g ／㎝3)；
αT ——试验温度T 时的水温修正系数；
ρw——水在4℃时的密度(1.000g ／㎝3)。
六、精密度或允许差
重复试验的精密度，对表观相对密度、表干相对密度、毛体积相对密度，两次结果相差不得超过0.02，对吸水率不得超过0.2％。
七 注意事项
1 空网篮放入溢流水槽中，应待水位稳定后将天平调零。
2 拧湿毛巾时不要太用劲，防止拧得太干。
3 应正确判断试样的饱和面干状态。
4 湿毛巾擦干试样时不得有集料丢失。
5 表干状态下应立即称取表干质量。
