食品工厂机械与设备概述(PPT 168页)
(1)沉浸式盘管热交换器 (2)喷淋式蛇管热交换器
2020/10/17
(1) 沉浸式盘管热交换器
这种热交换器盘管浸没在装有流体的容器中，管内和容器 内的两种流体通过盘管进行热交换。
形状：排管状、螺旋形(称为盘香管)。也可根据容器特点 将做成其它形状的盘管。
特点：这种热交换器管外空间较大，因而管外流体流速较 小，表面传热系数不高，热交换器传热效率低，是较古老 的一种设备。优点：结构简单，制造维修方便，造价低， 能承受较高压强。由于管外为大量流体，故对操作条件的 改变并不敏感。
物料的三种传热方式：对流、传导和辐射。 食品物料状态有液体、固体两大类。对它们加热或冷却
操作可在通用或专用热交换设备进行，例如，对于液体 物料可用各种间接或直接式热交换器，对于未包装固体 物料，一般可采用专用热处理设备，如挤压机、油炸机 、热烫机等。
2020/10/17
表7-1食品加工的热交换热处理设备类型
图7. 5 双管同心
套管式结
构示意
2020/10/17
② 多管列套管式
结构如图7.6所示。外壳管内部设置有数根加热管构成的管组 ，每一管组的加热管数量及直径可以变化。为避免热应力，管组在 外壳管内浮动安装，通过双密封结构消除了污染的危险，并便于拆 卸维修。这种结构的热交换器有较大的单位体积换热面积。
1．盘管式热交换器 2．套管式热交换器 3．列管式热交换器 4．翅片管式热交换器
2020/10/17
1．盘管式热交换器
也称蛇管式热交换器。
应用广泛，例如：冷库中的冷排管和盘管式冷凝器； 某些大型搅拌反应罐内的盘管式热交换器；乳品工业 用这种形式的热交换器作奶油、炼乳等高黏度制品的 加热或冷却用；盘管式换热用作超高温灭菌器的加热 器。
2020/10/17
(1) 沉浸式盘管热交换器
这种热交换器盘管浸没在装有流体的容器中，管内和容器 内的两种流体通过盘管进行热交换。
形状：排管状、螺旋形(称为盘香管)。也可根据容器特点 将做成其它形状的盘管。
特点：这种热交换器管外空间较大，因而管外流体流速较 小，表面传热系数不高，热交换器传热效率低，是较古老 的一种设备。优点：结构简单，制造维修方便，造价低， 能承受较高压强。由于管外为大量流体，故对操作条件的 改变并不敏感。
物料的三种传热方式：对流、传导和辐射。 食品物料状态有液体、固体两大类。对它们加热或冷却
操作可在通用或专用热交换设备进行，例如，对于液体 物料可用各种间接或直接式热交换器，对于未包装固体 物料，一般可采用专用热处理设备，如挤压机、油炸机 、热烫机等。
2020/10/17
表7-1食品加工的热交换热处理设备类型
图7. 5 双管同心
套管式结
构示意
2020/10/17
② 多管列套管式
结构如图7.6所示。外壳管内部设置有数根加热管构成的管组 ，每一管组的加热管数量及直径可以变化。为避免热应力，管组在 外壳管内浮动安装，通过双密封结构消除了污染的危险，并便于拆 卸维修。这种结构的热交换器有较大的单位体积换热面积。
1．盘管式热交换器 2．套管式热交换器 3．列管式热交换器 4．翅片管式热交换器
2020/10/17
1．盘管式热交换器
也称蛇管式热交换器。
应用广泛，例如：冷库中的冷排管和盘管式冷凝器； 某些大型搅拌反应罐内的盘管式热交换器；乳品工业 用这种形式的热交换器作奶油、炼乳等高黏度制品的 加热或冷却用；盘管式换热用作超高温灭菌器的加热 器。
《食品机械与设备》课件
安全性与可靠性
强调食品检测设备的安全性和可靠性 ，以及如何确保食品检测过程中的安 全与卫生。
最新的食品制冷设备
食品制冷设备
介绍当前最新的食品制冷设 备，包括冷藏库、冷冻库、 冷藏车等，以及这些设备在 食品制冷中的应用和优势。
能效与环保
探讨能效和环保在食品制冷 设备中的重要性和发展趋势 。
智能化控制
降低人工成本
通过使用食品机械与设备，餐饮业 可以降低对人工的依赖，从而降低 人工成本。
家庭厨房的应用
简化烹饪过程
食品机械与设备如电烤箱、多功 能料理机等，能够简化家庭厨房
的烹饪过程，提高烹饪效率。
方便快捷
食品机械与设备的使用，使得家 庭厨房的烹饪更加方便快捷，节
省了时间成本。
提高生活品质
食品机械与设备的引入，使得家 庭厨房的烹饪更加多样化，提高
食品加工机械
搅拌机
用于将食品原料混合均 匀，是食品加工中的常
用设备。
切片机
用于将食品原料切成薄 片，如肉类、蔬菜等。
压榨机
用于从水果和蔬菜中提 取汁液，如榨汁机。
烘焙机
用于烘焙食品，如面包 、饼干等。
食品包装机械
真空包装机
用于将食品放入袋子中，并抽出空气，以延 长保质期。
封口机
用于将食品包装袋封口，以防止食品受潮或 污染。
分析智能化控制在食品制冷 设备中的重要性和应用。
安全使用与维护
强调安全使用和维护食品制 冷设备的重要性，并提供相 关建议和注意事项。
THANKS。
《食品机械与设备》PPT课件
目录
• 食品机械与设备概述 • 食品机械与设备分类 • 食品机械与设备应用 • 食品机械与设备维护与保养 • 新型食品机械与设备介绍
强调食品检测设备的安全性和可靠性 ，以及如何确保食品检测过程中的安 全与卫生。
最新的食品制冷设备
食品制冷设备
介绍当前最新的食品制冷设 备，包括冷藏库、冷冻库、 冷藏车等，以及这些设备在 食品制冷中的应用和优势。
能效与环保
探讨能效和环保在食品制冷 设备中的重要性和发展趋势 。
智能化控制
降低人工成本
通过使用食品机械与设备，餐饮业 可以降低对人工的依赖，从而降低 人工成本。
家庭厨房的应用
简化烹饪过程
食品机械与设备如电烤箱、多功 能料理机等，能够简化家庭厨房
的烹饪过程，提高烹饪效率。
方便快捷
食品机械与设备的使用，使得家 庭厨房的烹饪更加方便快捷，节
省了时间成本。
提高生活品质
食品机械与设备的引入，使得家 庭厨房的烹饪更加多样化，提高
食品加工机械
搅拌机
用于将食品原料混合均 匀，是食品加工中的常
用设备。
切片机
用于将食品原料切成薄 片，如肉类、蔬菜等。
压榨机
用于从水果和蔬菜中提 取汁液，如榨汁机。
烘焙机
用于烘焙食品，如面包 、饼干等。
食品包装机械
真空包装机
用于将食品放入袋子中，并抽出空气，以延 长保质期。
封口机
用于将食品包装袋封口，以防止食品受潮或 污染。
分析智能化控制在食品制冷 设备中的重要性和应用。
安全使用与维护
强调安全使用和维护食品制 冷设备的重要性，并提供相 关建议和注意事项。
THANKS。
《食品机械与设备》PPT课件
目录
• 食品机械与设备概述 • 食品机械与设备分类 • 食品机械与设备应用 • 食品机械与设备维护与保养 • 新型食品机械与设备介绍

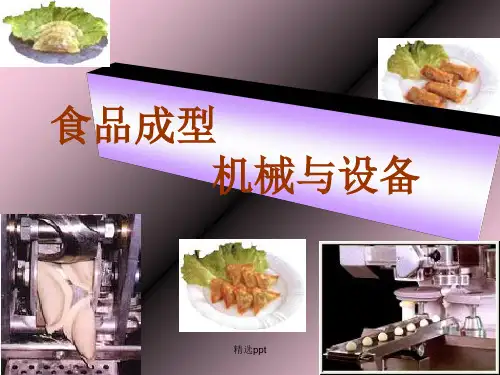

食品成型机械与设备PPT课件
精选ppt
28
环模压粒机的主要工作部件及挤压力变化曲线图
• 环模制粒机_精视选ppt频
29
3、环模
它是压粒机的关键部件，其厚度和模孔的大小直接影响压粒 机的生产效率和颗粒的密度。一般要求将物料的密度从压粒 前的ρ=0.4～0.7g／cm3，提高到压粒后的ρ=1.0～1.4g/cm3。 模孔的形式主要有圆柱形、阶梯形、外锥形和内锥形四种 ，
精选ppt
18
2、面料输送机械
精选ppt
19
3、饺子成型
精选ppt
20
精选ppt
21
二、挤压成型机械
• 主要有三种类型 • （1）螺杆式挤压成型机
• 属于这类的有通心粉机和单、双螺杆膨化机；
• （2）辊压式挤压成型机
• 如生产硬颗饲料的环模式压粒机和平模式压粒机；
• （3）冲压式挤压成型机
• 如制片机等。
• 先将面坯制成凹型，再将馅料放入其中，然后
包
由一对半径逐渐增大的圆盘状回转成型器将其
控制、封口、再成型 。适合于皮料塑性好而馅
料质地较硬的球形产品。
馅
机
械
精选ppt
4
• 2、共挤式包馅成型
包
• 面坯和馅料分别从双层筒中挤出，达到一定长 度时被切断，同时封口成型 。适用于皮料及馅
料塑性及流动性相近的产品。
机 A
械
B
精选ppt
9
包 馅 机
精选ppt
10
包 馅 机
精选ppt
11
• 包子机 全自动包子机
精选ppt
包 馅 机
12
精选ppt
13
成 型 盘 操 作
精选ppt
食品机械与设备ppt课件
发展粮食深加工和综合利用的技术和装备；
发展膨化等油脂浸出工艺、油脂精炼和豆粕低温脱 溶技术与装备；
开发并应用棉籽、菜籽的脱毒技术与装备； 发展大豆加工和综合利用设备。
（二）淀粉加工设备
我国淀粉机械应在提高生产能力和技术水平 上狠下工夫。解决好关键主机和设备成套方 面的问题。
进一步加大薯类资源开发和综合利用，应全 面开发马铃薯全粉的生产设备及开发利用马 铃薯全粉生产系列食品的加工工艺和设备。
第一章 输送机械与设备
• 第一节 固体输送机械与设备 • 1.带式输送机 • 2.螺旋式输送 • 3.斗式提升机 • 4.气力输送装置
第二章 清洗和原料预处理机械与设备
• 第一节 清洗机械 • 1．镀锡薄钢板空罐清洗机 • 2．全自动洗瓶机
第三章 分离机械与设备
• 第一节 分离机械与设备 • 1.剥壳去皮 • 2.果蔬去皮机 • 第二节 压榨机械 • 1.打浆机 • 2.果蔬榨汁机 • 第三节 离心分离机械 • 1.牛奶分离机 • 2.其它分离机
③提高和完善均质机的技术性能和质量水平；
④鲜奶生产的超高温瞬 时杀菌设备、灭菌奶 的无菌灌装设备及其与UHT设备的成套化；
⑤牛奶的分离技术和设备；
⑥高效率、低能耗的多次蒸发器；
⑦奶粉二次干燥设备，大型奶粉生产线，小 型奶酪加工设备。
（六）肉类加工设备
今后，应在增加产品品种、提高产品质量和 技术水平上狠下工夫。大力发展熟肉制品和 方便肉食品的加工设备，同时也要大力发展 冷冻肉、分割肉、小包装肉等加工和包装设 备。发展畜、禽屠宰的内脏、血、皮、骨、 毛和各种腺体等的综合利用技术与设备，应 用分离、提纯新技术，开发功能性、生理活 性物质的加工设备。
第九章 食品成型与焙烤机械
发展膨化等油脂浸出工艺、油脂精炼和豆粕低温脱 溶技术与装备；
开发并应用棉籽、菜籽的脱毒技术与装备； 发展大豆加工和综合利用设备。
（二）淀粉加工设备
我国淀粉机械应在提高生产能力和技术水平 上狠下工夫。解决好关键主机和设备成套方 面的问题。
进一步加大薯类资源开发和综合利用，应全 面开发马铃薯全粉的生产设备及开发利用马 铃薯全粉生产系列食品的加工工艺和设备。
第一章 输送机械与设备
• 第一节 固体输送机械与设备 • 1.带式输送机 • 2.螺旋式输送 • 3.斗式提升机 • 4.气力输送装置
第二章 清洗和原料预处理机械与设备
• 第一节 清洗机械 • 1．镀锡薄钢板空罐清洗机 • 2．全自动洗瓶机
第三章 分离机械与设备
• 第一节 分离机械与设备 • 1.剥壳去皮 • 2.果蔬去皮机 • 第二节 压榨机械 • 1.打浆机 • 2.果蔬榨汁机 • 第三节 离心分离机械 • 1.牛奶分离机 • 2.其它分离机
③提高和完善均质机的技术性能和质量水平；
④鲜奶生产的超高温瞬 时杀菌设备、灭菌奶 的无菌灌装设备及其与UHT设备的成套化；
⑤牛奶的分离技术和设备；
⑥高效率、低能耗的多次蒸发器；
⑦奶粉二次干燥设备，大型奶粉生产线，小 型奶酪加工设备。
（六）肉类加工设备
今后，应在增加产品品种、提高产品质量和 技术水平上狠下工夫。大力发展熟肉制品和 方便肉食品的加工设备，同时也要大力发展 冷冻肉、分割肉、小包装肉等加工和包装设 备。发展畜、禽屠宰的内脏、血、皮、骨、 毛和各种腺体等的综合利用技术与设备，应 用分离、提纯新技术，开发功能性、生理活 性物质的加工设备。
第九章 食品成型与焙烤机械
食品工厂机械与设备概述(PPT 168页)
则：
热流体在段内的总流道数Na可用下式表示：
Na=m1a1+m2a2+…
(7-1)
冷流体在段内的总流道数Nb也可表示为表示：
Nb=n1b1+n2b2+…
(7-2)
2020/10/17
流程组合的公式表示法
2020/10/17
(5)板式热交换器的特点
主要优点：
①传热效率高 ； ②结构紧凑 ； ③操作灵活 ； ④适用于热敏物料 ； ⑤卫生条件可靠。
2020/10/17
主要缺点：
密封周边长，需要较多 的密封垫圈，且垫圈需要经 常检修清洗，所以易于损坏 。另外，板式热交换器不耐 高压，且流体流动的阻力损 失较大。由于板间空隙小， 故不适用于含颗粒物料及高 黏度物料的换热。
2020/10/17
二、直接式热交换器
也称为混合式热交换器，其特点是冷、热流体直接混合进 行换热，从而在热交换的同时，还发生物质交换。
图7.7 多管同心 套管式结 构示意
2020/10/17
以上三 种结构形式 的热交换器 单元均可以 根据需要组 合成如图 7.8所示的 热交换器组 合体。
2020/10/17
组合形式
图7.8新型套管式热交换器组合体
3．列管式热交换器
也称壳管式热交换器。
基本结构 折流挡板 热膨胀补偿 特点与应用
板间距取决于密封圈的厚度、传热区波纹 形式和加工精度，一般在3~8mm之间。
2020/10/17
(2)传热板
2020/10/17
2020/10/17
(3) 板式热交换器的分段
利用中间隔板可将板式热交换器分成若干段。 分段可使流体食品的预热杀菌和冷却在一台板式热交换器
《食品机械与设备》PPT课件
.
9
五、食品机械的分类
• （一）基础通用机械（搅拌机、混合机、 捏合机、粉碎机、筛选机、成型机、分 离机、过滤机）
•
专用机械（糖果加工机械、乳制Biblioteka 品加工机械、水产品加工机械）
• （二）根据原商业部有关食品机械标准 及产品特征种类归为十大类：面食、糖 果及巧克力、乳制品、罐头制品、豆制 品、调味品、肉类、饮料酒制品、饮食 机械及其他加工机械。

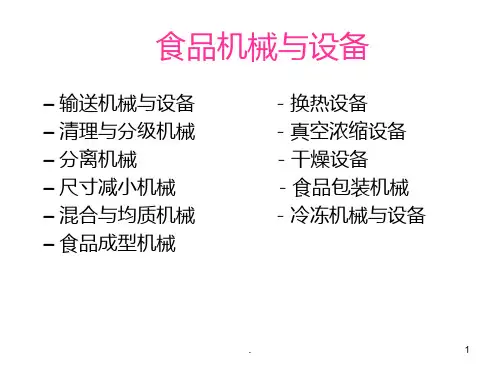

食品机械与设备
– 输送机械与设备 – 清理与分级机械 – 分离机械 – 尺寸减小机械 – 混合与均质机械 – 食品成型机械
－换热设备 －真空浓缩设备 －干燥设备 －食品包装机械 －冷冻机械与设备
.
1
绪论
• 食品机械是指食品加工过程中所应用的机 械装置和设备。食品机械在食品工业中占 有重要地位，一个国家食品工业发展水平 反映出国家整体工业化的程度，因此可以 说，食品机械的发展水平也是国家工业化 的标志。
.
10
六、食品机械的食品性
• 1、工艺性 • 食品机械必须保证食品加工工艺性要求，
确保食品品质 • 2、时间性 • 3、卫生性 • 4、材料的特殊性 • 5、安装合理性
.
11
.
2
一、课程的性质、地位和任务
• 本课程是研究食品贮运与加工过程中所用 的机械设备的学科，是食品科学与工程专 业的必修课之一。学习本课程要求了解食 品加工机械的结构、性能、工作原理及部 分机械的参数确定和选择，具备一定的机 械设备造型及使用和维护能力。
.
3
二、基本内容与要求
• 1、理论知识方面：
• 1917年挪威在上海创办了VB啤酒厂
• 1931年梅林罐头食品厂在上海成立，并开 始采用食品加工机械
食品工厂机械与设备总论PPT课件
食品加工机械设备对食品加工过程中产品的质量保证、生 产效率的提高、能量消耗的降低等起着举足轻重的作用。
－ 因此，对于以工艺为主的食品科学与工程专业的本科生来说，了解食品加工 机械与设备十分必要。食品加工的科学技术（工艺）知识与机械设备知识的 有机结合是食品加工从业人员不可或缺的基本能力要求。
食品工厂机械与设备——第一章 总论
19
基本要求
（1）对食品必须无害，不污染食品 ； （2）不受或少受物料介质和清洗剂的影响，
藉以延长设备的使用寿命。
食品工厂机械与设备——第一章 总论
20
（一）机械性能
强度 刚度 硬度 耐磨性 高温工作性能 低温工作性能
食品工厂机械与设备——第一章 总论
21
（二）物理性能
常见的物料性能， 例如：材料的相对密度、比热 容、热导率、软化温度、线膨胀系数、热辐射波 谱、磁性、表面摩擦特性、抗黏附性等。
食品工厂机械与设备——第一章 总论
12
品种多样性
一般食品机械设备门类众多、品 种较杂。并且生产批量较小。许多 设备属于单机设备。
食品工厂机械与设备——第一章 总论
13
卫生要求高
为了保证食品卫生安全，食品加工设备中直接
与物料接触的部分，均采用无毒、耐腐蚀材料制造，
并且为了方便清洗和消毒，与食品接触的表面均需 要进行抛光处理。此外，传动系统与工作区域有严 格密封措施，以防润滑油泄漏进入所加工的食品物
5
第一节 食品加工机械设备的 分类与特点
食品工业涉及的原料、产品种类繁多、加工工艺各 异，从而其涉及的加工机械的种类繁多。虽然种类繁多， 但食品机械具有自身的特点。了解食品机械与设备的分 类及其特点，将有助于正确选择食品机械与设备。
－ 因此，对于以工艺为主的食品科学与工程专业的本科生来说，了解食品加工 机械与设备十分必要。食品加工的科学技术（工艺）知识与机械设备知识的 有机结合是食品加工从业人员不可或缺的基本能力要求。
食品工厂机械与设备——第一章 总论
19
基本要求
（1）对食品必须无害，不污染食品 ； （2）不受或少受物料介质和清洗剂的影响，
藉以延长设备的使用寿命。
食品工厂机械与设备——第一章 总论
20
（一）机械性能
强度 刚度 硬度 耐磨性 高温工作性能 低温工作性能
食品工厂机械与设备——第一章 总论
21
（二）物理性能
常见的物料性能， 例如：材料的相对密度、比热 容、热导率、软化温度、线膨胀系数、热辐射波 谱、磁性、表面摩擦特性、抗黏附性等。
食品工厂机械与设备——第一章 总论
12
品种多样性
一般食品机械设备门类众多、品 种较杂。并且生产批量较小。许多 设备属于单机设备。
食品工厂机械与设备——第一章 总论
13
卫生要求高
为了保证食品卫生安全，食品加工设备中直接
与物料接触的部分，均采用无毒、耐腐蚀材料制造，
并且为了方便清洗和消毒，与食品接触的表面均需 要进行抛光处理。此外，传动系统与工作区域有严 格密封措施，以防润滑油泄漏进入所加工的食品物
5
第一节 食品加工机械设备的 分类与特点
食品工业涉及的原料、产品种类繁多、加工工艺各 异，从而其涉及的加工机械的种类繁多。虽然种类繁多， 但食品机械具有自身的特点。了解食品机械与设备的分 类及其特点，将有助于正确选择食品机械与设备。
食品加工机械与设备ppt(PPT168页)
•

5、You have to believe in yourself. That's the secret of success. ----Charles Chaplin人必须相信自己，这是成功的秘诀。-Thursday, Jun0216/17/2021
灌入法：物料直接由装料口加到运行的料斗中，这种 装料方法适用于料块较大及磨蚀性较大的物料。
•
9、要学生做的事，教职员躬亲共做； 要学生 学的知 识，教 职员躬 亲共学 ；要学 生守的 规则， 教职员 躬亲共 守。21.7.321.7.3Saturday, July 03, 2021
•
10、阅读一切好书如同和过去最杰出 的人谈 话。06:44:4706:44:4706:447/3/2021 6:44:47 AM
②压送式气力输送装置：风机装在系统的最前部，把空气 压入输料管内，物料由料斗进入输料管，与气体形成混合 气流，进入分离器中，物料卸出后，气流进入除尘器除尘， 然后排入大气。
③混合式气力输送装置：系统被风机分为前后两个部分， 前部与吸入式类似，后部与压送式类似。因此，混合式气 力输送装置具有两者的共同优点，即可以多点供料、运输 距离长。缺点是风机的工作条件恶劣，带有灰尘的空气通 过风机会影响风机的使用寿命。
气力输送设备是在气流中输送散粒体食品物料的一种 装置。该装置常用于面粉的输送和回收、高层建筑和远程 的散粒食品输送等。
一、流送槽
1、流送槽的构造 流送槽是具有一定倾斜度的水槽，用砖或水泥制作，
也可以用木材或水泥板制作，为便于季节性的装卸，还可 以用硬聚乙烯板材制作。水槽内壁要求光滑、平整，以减 小摩擦功耗，槽底可做成半圆形或矩形，并设除砂装置。
•
