项目一电冰箱工况测试
冰箱空调检测与试验技术

冰箱空调检测与试验技术实训手册前言《冰箱空调检测与试验技术》是制冷工程专业的一门主干课程,理论与实训总课时为60学时,配套教材为《家用电器检验技术》。
该门课程主要针对冰箱空调生产企业质量检验岗位群,通过冰箱空调的安全标准、电检设备的原理及使用、热工及电测仪表、冰箱性能标准及检测;空调性能标准及检测等几个单元的理论及实训学习,学生掌握冰箱空调的安全及性能标准、电气安全检测设备的使用,焓差室的操作及维护,冰箱性能试验室的操作及维护、热工测量仪表及检验原理,冰箱、空调性能试验方法、检测数据的分析与判断,使学生能够胜任冰箱空调生产企业质量检验工作。
本课程考试方法以实操为主,分5个实操单元,按单元进行考核,再进行总评。
每个实操单元考核合格才能进入下一个单元的实训。
实训一电气安全检测设备的使用一、实训目的电气安全检测是冰箱、空调等家用电器和电工电子产品出厂必检项目。
电气安全检测项目一般包含电气强度(也称耐压)、绝缘电阻、泄漏电流、接地电阻四项,分别采用电气强度测试仪、绝缘电阻测试仪、泄漏电流测试仪、接地电阻测试仪进行测试。
本实训旨在掌握电气安全检测设备的原理、操作及安全注意事项。
二、实训设备和材料(一)电气强度测试仪(二)绝缘电阻测试仪(三)泄露电流测试仪(四)接地电阻测试仪三、测试原理及设备操作(一)电气强度测试仪1、试验原理2.7.1,2.7.2,2.7.32、使用方法(1)开机接通仪器电源开关,延时约5秒仪器进入待机状态。
(2)预置按“测试条件”键选择任意一组预置参数(有相应指示灯指示);按“预置”键预置电压击穿电流、测试时间、电压频率;按“增/减”键预置各参数。
继续按“预置”键,至各显示窗口数值及指示灯都不闪烁,仪器返回到待机状态。
预置完成测试参数返回到待机状态后,所有的预置参数自动记忆,下次开机若测试条件不变则可直接启动测试。
(3)启动测试检查确认测试线与被测试物(试品)连良好后,按“启动”键,仪器进入测试状态,输出指示灯亮,输出电压自动上升并稳定在预置值,测试时间开始倒计时。
冰箱验证——精选推荐

冰箱验证⼀、⽬的通过⽤温度巡检仪多点测试冰箱腔室内的分布情况,以验证冰箱腔室内温度分布的均⼀性,确认冰箱内的温度分布是否在需求范围内,符合⽇常使⽤的要求。
⼆、内容1验证项⽬2 验证前提条件确认2.1 相关⽂件及⼈员培训确认2.1.1 相关⽂件确认结论: 检查⼈/⽇期:复核⼈/⽇期:2.2 验证⽤仪器仪表和物品有效性确认见附录3结论: 检查⼈/⽇期:复核⼈/⽇期:3.验证过程3.1 运⾏确认结论: 检查⼈/⽇期:复核⼈/⽇期:3.2 性能确认3.2.1 空载⽅式确认3.2.1.1在冰箱空载的状态下,分别将6个温度探头分布于冰箱的上中下三个区域内,每层区域摆放2个探头,探头不能与冰箱箱体接触,⾄少保持20mm的距离摆放,开启温度巡检仪进⾏温度变化检测,并记录温度。
温度⾃动打印记录仪每30min打印记录1次,并连续检测12⼩时。
(结果见附录⼀)3.2.1.2可接受标准:记录数据的平均值不得超过1℃;并不得有单个温度超出3℃的数据;超过2℃但⼩于3℃的数据不得超过2个。
结论:检查⼈/⽇期:复核⼈/⽇期:3.2.2负载载⽅式确认3.2.2.1在冰箱负载的状态下,分别将6个温度探头分布于冰箱的上中下三个区域内,每层区域摆放2个探头,探头不能与冰箱箱体接触,⾄少保持20mm的距离摆放,开启温度巡检仪进⾏温度变化检测,并记录温度。
温度⾃动打印记录仪每30min打印记录1次,并连续检测12⼩时。
(结果见附录⼆)3.2.2.2可接受标准:记录数据的平均值不得超过1℃;并不得有单个温度超出3℃的数据;超过2℃但⼩于3℃的数据不得超过2个。
结论: 检查⼈/⽇期:复核⼈/⽇期:4 偏差及漏项的处理4.1 如果在验证过程中出现偏差,应做出合理解释或针对相应的偏差项⽬进⾏整改,并进⾏再验证。
4.2 如果在验证过程中出现漏项,应及时对遗漏项⽬进⾏补验证5 验证结果及评定评价⼈:⽇期:6 验证周期6.1 设备主要部件更换时要进⾏确认。
测量电冰箱耗能

测量电冰箱耗能
【实验目的】
测定电冰箱每天消耗的电能。
【实验器材】
手表〔或停表〕、家庭电能表、电冰箱。
【实验指导】
测出电冰箱工作时的电功率P和工作时间,就能够用公式计算出电冰箱消耗的电能。
但我们要注意,电冰箱不是24小时连续工作的,因此要确定电冰箱每天的工作时间t,直截了当测定时间t比较麻烦,可先测出电冰箱的工作时间系数,按公式t=×24h算出t。
测出P和t就能够明白电冰箱每天消耗的电能。
测定方法是:记下电冰箱某次开始工作的时刻t1和停机的时刻t2,再记下接着下一次开始工作的时刻t
3
,那么:
=t
2
-t1
t
3
-t1
工作时间系数需在电冰箱正常工作一天之后测定,测定前一小时内不开箱门,冷冻食品也不要取出。
【实验步骤】
1、关闭其它用电器,只保留电冰箱为使用状态。
2、用电能表测出电冰箱工作时的电功率P。
3、测电冰箱的工作时间系数。
4、计算电冰箱每天的工作时间t。
5、计算电冰箱每天消耗的电能。
【实验数据】
测量记录:
计算:
同学们想一想,电冰箱所处的环境温度和冰箱们开启的次数对消耗的电能有什么妨碍?能否设计一个实验来验证说明?。
电冰箱的工况变化规律

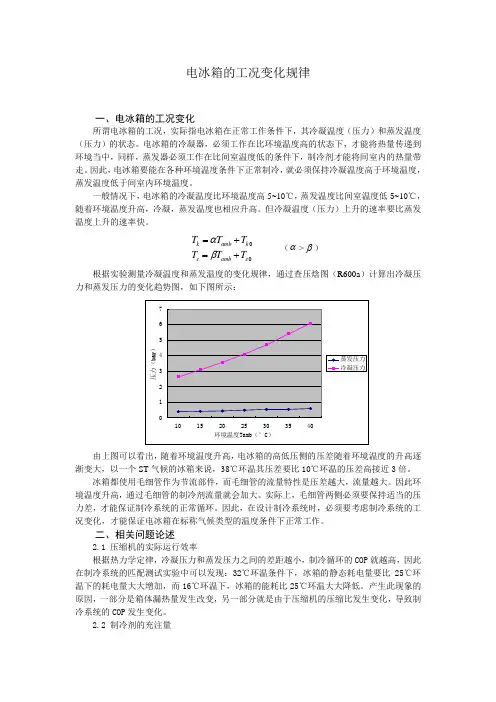

电冰箱的工况变化规律一、电冰箱的工况变化所谓电冰箱的工况,实际指电冰箱在正常工作条件下,其冷凝温度(压力)和蒸发温度(压力)的状态。
电冰箱的冷凝器,必须工作在比环境温度高的状态下,才能将热量传递到环境当中,同样,蒸发器必须工作在比间室温度低的条件下,制冷剂才能将间室内的热量带走。
因此,电冰箱要能在各种环境温度条件下正常制冷,就必须保持冷凝温度高于环境温度,蒸发温度低于间室内环境温度。
一般情况下,电冰箱的冷凝温度比环境温度高5~10℃,蒸发温度比间室温度低5~10℃,随着环境温度升高,冷凝,蒸发温度也相应升高。
但冷凝温度(压力)上升的速率要比蒸发温度上升的速率快。
00e amb e k amb k T T T T T T +=+=βα (α>β)根据实验测量冷凝温度和蒸发温度的变化规律,通过查压焓图(R600a )计算出冷凝压力和蒸发压力的变化趋势图,如下图所示:由上图可以看出,随着环境温度升高,电冰箱的高低压侧的压差随着环境温度的升高逐渐变大,以一个ST 气候的冰箱来说,38℃环温其压差要比10℃环温的压差高接近3倍。
冰箱都使用毛细管作为节流部件,而毛细管的流量特性是压差越大,流量越大。
因此环境温度升高,通过毛细管的制冷剂流量就会加大。
实际上,毛细管两侧必须要保持适当的压力差,才能保证制冷系统的正常循环。
因此,在设计制冷系统时,必须要考虑制冷系统的工况变化,才能保证电冰箱在标称气候类型的温度条件下正常工作。
二、相关问题论述2.1 压缩机的实际运行效率根据热力学定律,冷凝压力和蒸发压力之间的差距越小,制冷循环的COP 就越高,因此在制冷系统的匹配测试实验中可以发现:32℃环温条件下,冰箱的静态耗电量要比25℃环温下的耗电量大大增加,而16℃环温下,冰箱的能耗比25℃环温大大降低。
产生此现象的原因,一部分是箱体漏热量发生改变,另一部分就是由于压缩机的压缩比发生变化,导致制冷系统的COP 发生变化。
冰箱的安规测试记录

冰箱的安规测试记录
一)输入功率:(±10%)(无正常功率的灯,故测试不包灯的功率)——致冷63W(稳定后)
——致热55W(稳定后)
二)工作温度下的泄漏电流电气强度(0.25mA,1000V对外壳,3750V 高低压)1.15倍额定电压工作15Min后
——泄漏电流<0.25mA
——1000V测试OK(去掉电子板固定镙丝)
——3750V测试OK(去掉电子板固定镙丝)
三)正常工作下的物料温升OK (见附图)
四)耐潮湿测试(500ML的NACL溶液5CM的高度倒在2º的斜面上器具的顶部,做电气强度测试爬电距离测试)
——电气强度OK
——爬电距离和电气间隙OK
五)稳定性测试(器具水平放置,在门搁架上放置重物)
——在170MM门搁架上放置3PCS的0.5KG的重物测试OK
——在门顶部边缘放置2.3KG的重物打开90º的门测试OK
——同上测试打开门180º测试NG
六)非正常测试(1.15倍额定电压控温器短接测试,风机堵转测试)——控温器短接致热测试OK (见附图)
——风机堵转致冷测试OK (见附图)
七)结构测试
镙丝扭力测试
——蕊片固定镙丝φ4MM扭力12KG
灯座推拉力测试
——推力10KG/MIN测试OK
八)爬电距离测试
——电子板高压和低压的爬电距离≥8MM。
九)性能测试
——NG(见正常温升测试的曲线图)。
冰箱原理结构实验报告(3篇)

第1篇一、实验目的1. 了解冰箱的基本结构和组成部件。
2. 掌握冰箱的工作原理和制冷过程。
3. 分析冰箱的性能参数,如制冷效率、能耗等。
4. 培养学生动手操作和实验分析能力。
二、实验原理冰箱是一种利用制冷剂在蒸发器、冷凝器、压缩机等部件中循环流动,通过制冷剂的物态变化来达到制冷效果的家用电器。
冰箱的制冷原理基于热力学第二定律,即热量会自发地从高温物体传递到低温物体。
三、实验仪器与材料1. 冰箱一台(压缩式电冰箱)。
2. 温度计两个(分别用于测量冰箱内、外温度)。
3. 电压表、电流表各一个(用于测量冰箱的电压、电流)。
4. 计时器一个(用于测量冰箱的制冷时间)。
5. 计算器一个。
四、实验步骤1. 观察冰箱结构:打开冰箱门,观察冰箱内部结构,记录冰箱的型号、容积、温度设置等参数。
2. 测量冰箱内、外温度:使用温度计分别测量冰箱内部和室外的温度,记录数据。
3. 测量冰箱的电压、电流:使用电压表和电流表分别测量冰箱的电压和电流,记录数据。
4. 记录冰箱制冷时间:关闭冰箱门,开启冰箱,记录冰箱的制冷时间。
5. 计算冰箱的性能参数:a. 制冷效率:E = (T1 - T2) / (T0 - T2) × 100%b. 能耗:P = U × Ic. 冷藏能力:Q = m × c × (T1 - T2)其中,T1为冰箱内温度,T2为冰箱外温度,T0为室温,m为冰箱内存储的食物质量,c为食物的比热容。
五、实验结果与分析1. 冰箱结构:本实验使用的冰箱为压缩式电冰箱,其结构包括箱体、制冷系统、控制系统和附件。
制冷系统主要由压缩机、冷凝器、蒸发器和毛细管组成。
2. 制冷效率:本实验中,冰箱的制冷效率为70%左右,说明冰箱的制冷效果较好。
3. 能耗:本实验中,冰箱的能耗为200W左右,说明冰箱的能耗较低。
4. 冷藏能力:本实验中,冰箱的冷藏能力为5kg左右,说明冰箱的冷藏能力较好。
电冰箱夏季高温环境运行实验研究

2 实 验 方 法
l 实验时 , 以 卜 J 丛 洲 - 、 :感; 管 内 部 、 回气 管 、过 滤 器 、冷 藏 室 l I l ' n J 、冷冻 审 c I 『 n J J
图 1回气 管 温 度 图2过 滤 器 温 度 1 ) 7 祠 _ 4 . 2 、4 ¨ 、3 档 停 机时 . 个不同J J 【 ] 液 疆状 态 卜.过 滤 器 的 , I I I F 随 哲 f 的 } ; r _ } 低而 升 高 。温 控 器 j 位越 舟 , £ 停 机温 艘 越 低 , [ J ! l j 蒸 发 器 所能 达 到 的 燕 镟温 度越 低 ,蒸 发 目 { 力j 1 I 应 电比较 低 ,段 使 缩 机 吸 i 力降 低 :过 滤 器处 测 点检 测 到 的 湍 度 为冷 凝 器 的 i I j L I 温f ! } = , 假 设该 - 的 稿 " 耍为 冷 凝 力 下饱 和液 体 的湍 度 ,冷 凝 降 低 .则 饱 液 体 的温 度降低 ,所 以过滤器 的温 俊随着 位 的降低仃 f l ’ 高趋 势 2 ) 7 卡 ¨ 4 2 t 4 、3 停 机 时 , 不 同加 液 量 时 过 滤 器 的 温 度 变 化 趋 坍 J "1 管 的 潞 变 化 趋 势 』 水 致 ,6 0 g ) J H 液 量时 过 滤 器 温 度 最 高 ,6 2 g , l f l 5 8 g 』 j 【 l 液f I j 过 滤 n 勺 度 很 接 近 ,均 [ : t 6 O g ] J [ 1 液 鲢时 低 。 4 . 4 冷 藏 室 、冷 冻 室实 验 数 据 分 析
{ 耥体渊热达剑 、 } ‘ 衡 ,蒸 发 器 出 口制 冷 制的 过 热 』 较 商 荷 化 的 低 ,冰 车 n f n圳 冷 倚 降低 、 深 度 降低 、制 冷 速度 提 尚 2 1 7 档, l i l 4 2 、 4 、3 档 机 【 l I J ,6 0 g ] J l I 液 量 g 濉度最低。 为 6 2 g 充注 ㈣ 熊 发 的 供 液 量 很 足 ,蒸 发 器 出 … 驯冷 剂 n 过 热 度减 小 . 所 以 … 管 n { J I 艘 较 低 ;5 8 g 充注 时 ,蒸 发 压 i 力较 低 . 此 攮 发潞 嫂 较 低 ,然 技 器 … 1 1 冷剂 的温 度 也相l 、 降低 ,致使 网 t 管的 ; i i H : 降低。 4 . 3 过滤器实验数据分析 ( 见 图 2)
冰箱测试工艺研究

本项目着重解决的问题有以下方面:
1.掌握冰箱的各种故障模式,并对各种冰箱故障在测试过程中,温度、功率变化的特征进行深入研究,充分利用测试软件的组合判定功能,对冰箱的制冷性能进行有效地检测。
2.研究那些因素会造成系统误判,提高智能判定的成功率。
冰箱测试工艺研究
一.简介:
冰箱智能测试由动态测试线和静态测试两部分组成。
动态测试以检验冰箱的制冷性能为主。测试区域内测试人员不能进入,冰箱测试过程参数,由采集器自动进行采集记录,并将数据保存在存储器中,测试结束后所有的数据由红外通讯装置传出并与经验模型进行比较,计算机根据比较的结果判定冰箱是否合格。
4.测试占用场不到原先的1/4;
三.技术可行性:
冰箱的动态测试在国内只有少数公司应用,而且每家应用方式不尽相同。
目前海尔共有动态测试线10条,冰箱冷藏冷冻各放一个探点。冰箱的判定,以“数限”的方式为主,即:根据冰箱启动后在一定时间内是否达到标准所要求的温度,并根据所采集的电流参数进行人工辅助判定。
缺点是:
比如:
a.重新测试的Leabharlann 冷箱体”,在功率、降温速度上与第一次测试的箱体有所不同,如何适用基本模型而避免系统的误判;
b.箱体发泡产生的反应热会对箱体的降温速度产生很大影响,如何使“热箱体”适用基本模型而避免系统的误判;
3.根据试验确定探点布置的位置,使制造缺陷更容被软件判断出来;
4.根据试验设定模型上下限,建立基本模型。
静态测试的功能,一方面是利用抽检的方式对冰箱的控温功能进行监测,另一方面对动态测试中离散度最大的5~10%左右的冰箱进行制冷性能的检测,使模型参数能够得到合理的修正。
电冰箱技能考核试题及标准

电气控制系统技能试题及测试标准学号班级姓名一、考试项目(一)电冰箱电气控制系统元件检测。
操作的程序、步骤、工艺、方法的规定说明:1、按要求选择工具。
2、能够进行正确操作、检测指定元件。
3、检测结果要记录。
4、善后工作。
(二)电冰箱电气控制系统电路连接操作的程序、步骤、工艺、方法的规定说明:1、根据要求进行操作、正确连接电路。
2、操作过程中注意安全。
3、善后工作。
(三)、通电试运行1、电路连接完毕应仔细检查。
2、在老师指导下通电进行。
二、评分标准第一题第二题第三题制冷系统技能试题及测试标准学号班级姓名一、制冷系统工艺技能试题(一)电冰箱制冷系统打压捡漏。
操作的程序、步骤、工艺、方法的规定说明:1、选择工具。
2、操作过程中注意安全。
3、能够进行正确操作,三通阀与制冷系统之间的连接管要自己制作且符合要求。
4、善后工作。
(二)电冰箱制冷系统抽空操作。
操作的程序、步骤、方法的规定说明:1、据要求进行操作。
2、善后工作。
(三)、电冰箱制冷系统注氟操作。
1、根据要求进行操作。
2、注意事项明二、评分标准第一项第二项第三项气焊工艺技能试题及测试标准学号班级姓名一、气焊工艺技能试题(一)气焊设备的连接及调式(15分)(二)焊具的正确操作与火焰的调节(5分)(三)根据焊接按要求,选择好焊件、焊料、焊剂(15分)(四)准备3厘米长的直径6毫米铜管两段,分别进行涨管及扩喇叭口操作, 准备3厘米长的直径3毫米铜管一段。
(15分)(五)熟练的操作焊具将处理好的三段铜管套焊起来,要求粗管之间用低磷焊条,粗细管之间用铜焊条且焊接美观牢固,焊料均匀光亮,无焊瘤。
(50分)二气焊工艺技能测试标准管的加工接试题及标准科目:制冷考试类别:期中一、考试项目:铜管的加工操作的程序、步骤、工艺、方法的规定说明:2、按要求正确的选择工具。
3、能够正确操作割管器进行割管。
4、能够正确操作扩涨管器进行扩喇叭口。
5、能够正确操作扩涨管器进行涨杯形口。
冰箱测试系统设计

本科毕业设计论文冰箱测试系统设计学生姓名:班级:学号:指导教师:所在单位:电气工程学院答辩日期:年月日摘要冰箱性能测试技术的不断完善和发展,能够促进冰箱性能的改进,推动全行业技术的进步与繁荣,但我国冰箱测试系统还不完善,全面引进既需要人量的资金投入,也不符合国家长久利益,因此,有必要对自动化冰箱制冷性能测控系统进行研究,开发出一种运行能耗低、通用性强、控制功能完善、数据处理高效、显示操作集中、人机界面友好、调试方便运行安全稳定、造价便宜等特点的测试系统。
本文介绍了一种基于AT89C51单片机的冰箱测试系统,该系统利用温度传感器DS18B20采集电冰箱冷藏室的温度,并通过A\D转换通过数码管进行显示,且可利用RS-485串行总线来进行扩展同时测量多台冰箱的温度。
其中单片机是实时检测和自动控制系统中心一个核心器件。
本文通过利用单片机对冰箱测试系统进行改进,实现了冰箱的智能检测,并且操作方便,运行稳定。
关键词:冰箱 ; 温度检测 ; 单片机 ; DS18B20AbstractThe refrigerator performance testing technology continuous improvement and development, can promote the improvement of the performance of the refrigerator, and promote the industry technology progress and prosperity, but our country refrigerator test system is not perfect, overall introduction of the amount of people need to have both funds, and also do not conform to national interests for a long time, therefore, it is necessary to refrigerator automation control system of performance, developed a running low energy consumption, strong commonality, control the perfect function and data processing efficiency, show operation concentration, friendly man-machine interface, convenient debug operation safety stable, cost cheap and so on test system.This paper introduces a kind of based on AT89C51 refrigerator test system, this system using temperature sensor DS18B20 acquisition refrigerator temperature of cold, and through A \ D conversion through the digital tube that is available RS-485 serial bus to expand simultaneously measuring more the temperature of the refrigerator. Among them is the real-time detection and single chip microcomputer automatic control system center a core device. This article through the use of the monolithic integrated circuit to the refrigerator test system was improved, and realize the refrigerator intelligent detection, and convenient operation, stable performance.Keywords:refrigerators; Temperature detection; Single chip microcomputer;DS18B20目录摘要 (I)Abstract (II)第一章绪论 (1)1.1 研究背景 (1)1.2 发展概况 (1)1.3 课题研究目的及意义 (2)第二章系统的总体设计 (4)2.1 电冰箱简介 (4)2.1.1 冰箱主要电器零部件 (4)2.1.2 冰箱工作原理 (6)2.2 系统总体方案设计 (7)2.2.1 传感器部分 (7)2.2.2 主控制部分 (8)2.2.3 系统方案 (9)第三章系统硬件设计 (10)3.1 硬件结构 (10)3.2 AT89C51单片机芯片介绍 (10)3.2.1 单片机主要特性 (10)3.2.2 管脚说明 (11)3.2.3 运算器 (12)3.2.4 中断系统 (13)3.2.5 单片机最小系统 (13)3.2.6 单片机应用 (14)3.3 A/D转换器 (14)3.3.1 TLC549的主要特点 (14)3.3.2 TLC549芯片的工作原理 (15)3.4 RS-485接口 (16)3.4.1 RS-485简介 (16)3.4.2 RS-485接口标准 (16)3.4.3 RS-485节点数 (16)3.4.4 RS-485通信方式 (17)3.5 必备电路介绍 (19)3.5.1 供电直流电源电路 (19)3.5.2 时钟震荡电路 (19)3.5.3 复位电路 (19)3.6 温度检测电路 (19)3.6.1 温度传感器 (20)3.6.2 运算放大电路 (22)3.7 其他电路与器件简介 (22)3.7.1 键盘电路和显示电路 (22)3.7.2 存储器 (22)3.7.3 键盘/显示器 (22)3.7.4 执行器 (22)3.7.5 开关检测 (22)3.7.6 报警器 (23)第四章系统软件设计 (24)4.1 主程序 (24)4.2 A/D转换和数码显示子程序 (25)4.3 DS18B20程序 (25)4.4 开启延时程序 (26)结论 (28)参考文献 (29)致谢 (30)附录 (30)主要C程序 (30)(1)主函数如下 (30)(2)DS18B20子程序 (31)(3)延时程序 (34)第一章绪论1.1 研究背景冰箱的出现是人类近代生活的一个重大转折,要知道在人们发明冰箱之前,保存肉类的唯一方法是腌制,而在夏季喝到冰镇饮料更是一种奢望,而冰箱帮助人类走出了这种困境。
节能型电冰箱空调器项目成效分析报告

节能型电冰箱空调器项目成效分析报告一、引言本报告旨在对节能型电冰箱和空调器项目的成效进行分析,评估其在能源节约和环境保护方面的效果。
节能型电冰箱和空调器是在现有技术的基础上进行创新和改进的产品,具有降低能耗、减少碳排放、提高资源利用率等优点。
本报告将分别从能源消耗和环境效益两个方面进行分析,并提出改进措施。
二、能源消耗分析1.节能型电冰箱项目节能型电冰箱通过改进制冷系统、增强保温效果、优化制冷剂等方式实现能源消耗的减少。
根据实验数据统计,与传统电冰箱相比,节能型电冰箱的能耗降低了20%以上。
这主要得益于新型制冷系统的应用,其采用高效率压缩机和优化的传热系统,以提高制冷效率和降低能耗。
2.节能型空调器项目节能型空调器通过优化制冷剂、改进传热技术、增强设备调控等方式实现能源消耗的减少。
根据实验数据统计,与传统空调器相比,节能型空调器的能耗降低了15%以上。
新型制冷剂的应用使得空调器工作更为高效,增强传热技术则提高了制冷剂的传热效率,从而降低了能耗。
三、环境效益分析1.节能型电冰箱项目节能型电冰箱的应用可以减少能源的消耗,从而降低温室气体的排放和对环境的不良影响。
根据统计数据,一台节能型电冰箱的使用,每年可以减排约100公斤二氧化碳。
而且,由于节能型电冰箱的制冷系统的优化,制冷剂的流失量也减少了,减少了对大气臭氧层的损害。
2.节能型空调器项目节能型空调器的应用可以降低对电力的需求,减少燃煤和燃油的消耗,从而减少大气污染物的排放。
根据统计数据,一台节能型空调器的使用,每年可以减排约200公斤二氧化碳。
而且,由于新型制冷剂的应用和制冷技术的改进,空调器的硫化气体和氮氧化物排放量也明显下降。
四、改进措施1.提升制冷系统能效:进一步优化电冰箱和空调器的制冷系统,采用更高效的压缩机和传热系统,降低能耗。
2.推广使用节能型产品:加大对节能型电冰箱和空调器的宣传推广力度,鼓励消费者购买和使用这些产品,从而推动整个市场的节能环保发展。
电冰箱类产品温度变化试验条件的选取与分析

5.℃。从 这个资 料可 以选 择 、试验 温度 的上 2 3
限是 + 0 5 ℃,下 限温 度是 O 5 ℃。 由于 一0 5 ℃是
料 件结构或 材质进行 改进。
函 鳗
弱
I 裔 : 霜
j
磷 l l
l
曩 - _ 鼬_ ● _
豳
参考文献 : [] ( 1 电气电子产品类强制性认证实施规则> 中国国家认证认可监督管理委员会 2 0 07 E3杨涛, <N T 2 .E 企业级应用程序开发教 程>, 清华大学出版社,2 0 05 [ ]R b r L i s o e e v e ( 3 o e t a d s nL f b r 著) r 张俊 何长松 ( 译) , ( S . E 开发人员手 A PN T 册),电子工业出版社,20 02
将 结构 完 整 的 电冰 箱 产 品置 于冷 热循 环 试验
4试验条件的选择及应用
件下 ,对产 品的物理 以及其他 相关特性 进行环
境模 拟测试 ,测试后 ,通过检 测 ,来 判断产 品 由于 电冰箱 类 产 品是 民用 耐 用消 费 品 , 在 实际运输 和使用 过程 中 ,通常不具 备突然 从 高 温 环 境进 入 低 温环 境 的 情况 发 生 ( 之 亦 反 然 ) ,也就 是不具 备发生 冷热瞬 间冲击 的环境 条 件 ,家庭 内使 用过 程 中 是 随着 年气 温 的变 化 ,塑 料 类 部件 出现 顶框 把 手 开 裂 、 内胆 开 裂 、内胆脱粘 ,或 电器件 出现 电器 性能降低 等 状况 ,因此推 荐对 电冰箱 类产 品优 先采用冷 热 循环试 验进行考 核 。 查 看 一下 我 国气候 分 布 特 点 ,我 国地 域
室 、低温 室、试验室 三部分组 成 保温层 :超细玻璃 棉+ 硬质 聚氨脂 发泡 加热器 : 锈钢翅 片加热管 不 控制仪 :触摸屏控 制仪
吸尘器测试电饭锅测试与电冰箱测试

第三章家用电器使用性能的测试 2.保温温度
第三章家用电器使用性能的测试
1.基于能量消耗的空烧模拟法 一般来说,同一工厂生产的同一规格的相同功率电饭锅
的热容量、热效率是相同的。在相同的条件下(环境温度、 湿度和电源电压等)烧相同重量的米和水混合物至同一温度 的饭,在理想状态下各电饭锅消耗的电能是相同的: ➢消耗电能多的电饭锅,饭温必定高 ➢消耗电能少的电饭锅,饭温必定低 ➢即电饭锅的保温温度、限温温度跟消耗电能成正比关系。
这里仅介绍其特殊的使用性能测试:风量、真空度、吸入功 率。
第三章家用电器使用性能的测试
QB/T 1562-1992:真空吸尘器
项目序号 1 2 3
4
检验项目 最大真空度 输入功率 绝缘电阻 外观和附件检查
项目序号
检验项目
10 噪声
11 吸入功率
12 风量
13 吸尘能力(地板上)
5
电气强度
14 吸尘能力(地毯上)
第三章家用电器使用性能的测试 ➢同理,还需对环境温度对空烧时间的影响进行修正。 ✓环境温度低,实测保温通电时间和限温通电时间将延长; ✓环境温度高,实测保温通电时间和限温通电时间将缩短。
从大量试验中找出关 系曲线,然后分段加以 修正。图所示的是某厂 生产的220V、700W电饭 锅的保、限温通电时间 随环境温度的修正曲线。
第三章家用电器使用性能的测试 从空气数据测量设备测定风量用的压力计上读数, 按公式计算风量值:
冰箱生产检测总结汇报稿

冰箱生产检测总结汇报稿尊敬的领导、亲爱的同事们:大家好!我是冰箱生产检测小组的成员X。
今天很荣幸能够向大家汇报我们小组近期的工作情况以及对于冰箱生产检测的总结和分析。
一、工作情况总结在过去的一段时间里,我们小组将重点放在了冰箱生产过程中的质量控制和检测工作上。
以确保生产线上每一台冰箱都能达到最高的质量标准。
我们小组对冰箱生产进行了全方位的检测,包括外观检验、电气安全检测、冷藏效果检测等。
通过严格的检测控制,我们能够及时发现生产中存在的问题,并及时跟踪改进。
二、问题分析与改进措施在检测的过程中,我们发现了一些常见的问题,并采取了相应的改进措施。
1. 外观问题:有少量冰箱出现了外观不达标的情况,主要是在运输过程中造成的。
我们与运输部门密切合作,加强运输车辆保养,提高运输人员的操作技能。
同时,在生产线上增加了外包装的检测环节,确保每一台冰箱在交付前外观都没有问题。
2. 电气安全问题:我们发现一些冰箱在电气安全性能上存在不足的情况,可能会对用户造成安全隐患。
于是,我们加强了对电气系统的检测,并采取了一些额外的测试方法,如过载测试、漏电测试等,以确保冰箱在使用过程中的安全性。
3. 冷藏效果问题:少量冰箱存在冷藏效果不佳的问题,导致用户在使用时无法达到预期的冷藏效果。
为此,我们对生产过程中的制冷系统进行了调整和优化,并增加了对制冷系统的严格检验,确保每一台冰箱的冷藏效果都在标准范围内。
三、总结与展望通过我们小组的努力,冰箱生产检测工作取得了一定的成果。
在过去一段时间里,我们对冰箱生产过程中的质量问题进行了全面的分析和改进,取得了一些令人满意的效果。
然而,我们也意识到,只有不断推进自我提升,才能更好地服务于企业的发展。
未来,我们将继续努力,进一步探索和研究,完善冰箱生产检测工作。
1. 强化员工培训:我们将加强对员工的培训,提高其对于质量控制和检测工作的认识和重视程度,确保每个环节都能达到最高标准。
2. 引入新技术:我们将继续关注行业发展动态,积极引入新的检测和控制技术,以提高冰箱生产的效率和质量。
风冷冰箱试验项目的测试方法

• 三、测试周期:约两个小时
模拟运输试验
• 测试方法:
将冰箱固定在运输平台上,振动时间75min,振频约2.5Hz.试 验完成后一般接着进行跌落试验然后检查冰箱。
跌落测试
• 跌落试验分为普通跌落和加严跌落两种。按照冰箱重量 和试验要求的不同,跌落高度和跌落方式也不同。76~ 100kg:国标跌落2次高度25cm,加严跌落6次高度45cm, 101~150kg:国标跌落2次高度10cm,加严跌落6次高度 40cm。 加严试验包装件质量≤50kg 跌落高度65cm;包 装件质量50-75kg 跌落高度50cm,连续跌落6次。 • 试验后应ห้องสมุดไป่ตู้箱无明显破损和变形,内装冰箱无明显位移 ;冰箱表面及冰箱内附件没有机械损伤;冰箱制冷、电 气安全性能符合规定;显示板不应出现脱落、损坏、不 显示等现象。
• 一、试验方法:
耗电量试验结束后,断电观察最热包达到-18℃的时间,到 任一试验包到达-9℃的时间差。风冷箱不小于额定值的90%且不 少于250min。
• 二、试验周期:1天
• 一、测试要求:
SN/N/ST型高温为38℃,T型为43℃,相对湿度为45%~75%。 • 二、测试方法: 高电压是指额定电压的120%,低电压是指额定电压的80%。要 求冰箱能正常启动,各气候类型的低温均为5℃。 • 三、测试周期:2天
值要包括一个完整的化霜周期对于有自动化霜装置的冰箱化霜周期是指24h内一定整数控制周期的时间其中至少包括一个完整的化霜周期24h内第一个化霜周期开始但没有结束的可以延长至结束24h内第一个周期未开始可以延长时间至48h到周期完成48h内第一个周期仍未开始的不再等待化霜周期
• 一、测试要求:SN/N/ST型环温25℃,T型32℃。 • 二、测试方法: 按照布点图布点,注意M包都必须离开搁物架或抽屉层 以便于空气流动。将各个点布完以后注意要用海绵条密封热偶线 输出处。设备开测进入耗电模式后,调试做“双高双低”(冷藏 3~5℃冷冻-18~-20℃或冷藏5~7℃冷冻-16~-18℃)两条耗电 量数值。读取耗电量数值时,要等到试验开始后各点温度稳定后 ,平稳两个化霜周期,取一个完整的化霜周期的开停机(耗电量 值要包括一个完整的化霜周期)。 对于有自动化霜装置的冰箱,化霜周期是指24h内一定整数 控制周期的时间,其中至少包括一个完整的化霜周期,24h内第 一个化霜周期开始但没有结束的可以延长至结束,24h内第一个 周期未开始可以延长时间至48h到周期完成,48h内第一个周期仍 未开始的,不再等待化霜周期。 得出的两个耗电量值运用内插 公式计算最终的耗电量,结果应只有一个符合冷藏≤5℃冷冻≤18℃的温度要求。 • 三、试验周期: 五天
电冰箱实验报告

void delay(uchar t)
{uchar i;
while(t--)
for(i=0;i<250;i++);
}
void show(void)
{
LCD_DispIni();
LCD_DispHZStr(0,0,buf0);
LCD_DispChar(0,1,7,':');
其引脚功能说明如表2-1所示:
VDD/VSS:电源5(1±10%)V或接地。
VSS/VDD:接地或电源5(1±10%)V。
VDD:反视度调整。使用可变电阻调整,通常接地。
RS:寄存器选择。1为选择数据寄存器;0为选择指令寄存器。
R/W:读/写选择。1为读;0为写。
E:使能操作。1为LCM可做读写操作;0为LCM不能做读写操作。
电冰箱作为应用较为普遍的家庭电器,近年来,随着微电子技术、传感器技术以及控制理论的发展,其呈现迅猛发展,电冰箱向大容量、多功能、无氟、节能、智能化、人性化方向发展,因此传统的机械式、简单的电子控制难以满足现代冰箱的发展要求。电冰箱一般设有冷冻室和冷藏室。冷冻室的温度为:-16~-24.摄氏度,冷藏室的温度为:2~8摄氏度。电冰箱控制的主要任务就是保持箱内食品最佳温度,达到保鲜的目的。
点阵液晶屏TG12864B:TG12864B点阵液晶屏(如图2-4)显示模块是由128*64个液晶屏显示点组合的一个阵列,每个显示点对应一位二进制数,1表示点亮,0表示灭,储存这些点阵信息的RAM称为显示数据存储器,为了在屏幕指定位置显示某个图形或字符,需要将相应的点阵信息写入到DDRAM相应的单元中。
1.3 具体要求
电冰箱检验规范

电冰箱检验规范一、目的范围对公司入库的电冰箱产品按技术标准进行监控、评价,保证产品质量处于受控状态,以验证产品要求得到满足,确保产品持续地满足法律法规和顾客要求。
适用于电冰箱的成品检验。
二、引用标准:1、GB/T1019 家用电器包装通则2、GB/T 4857.5 包装运输包装件跌落试验方法3、GB/T 4857.18 包装运输包装件编制性能试验大纲定量数据4、GB/T 4857.1 包装运输包装件试验时各部位的表示方法5、GB/T 16268 家用电冰箱包装6、GB/4706.1 家用和类似用途电器的通用要求7、GB/4706.13 家用和类似用途电器的安全8、GB/T 8059.1~4 制冷器具、冰淇淋机和制冰机的特殊要求9、GB12021.2 家用电冰箱耗电量限定值及能源效率等级10、GB/T2828.1 逐批检验抽样计划11、GB 19606-2004 家用和类似用途电器噪声限值三、检测仪器及设备:1、电器安全性能综合测试仪2、冰箱性能参数分布式微机检测系统3、螺丝刀、卷尺、直尺、塞尺及游标卡尺四、抽样方案:1、现场抽样:依据GB/2828.1中S-3抽样水平制定的旬计划进行抽检。
2、性能抽样:依据GB/2828.1中S-1抽样水平制定的旬计划进行抽检。
3、成品库抽样:依据GB/2828.1中S-3抽样水平制定的成品抽样旬计划进行抽检。
五、产品外观的检验要求:1、总体装配外观要求检测项目测量部位检验要求检验方法检验依据备注门体偏差1、上下门安装偏移量2、上下门之间缝隙差│c1-c2│≤2mm│b1-b2│≤2mm用钢直尺测量产品质量审核评级指导书门开启角度自锁型号使用正确,与铰链配套使用。
门体开启角度≤120°手工产品质量审核评级指导书冷冻箱蒸发器清洁度蒸发器面与抽屉距离内外表面不得有污点、头发丝、昆虫、胶印、污迹等及其他可见污染物不明显目测产品质量审核评级指导书商标、能效标识、铭牌、条形码等标贴件粘贴位置正确、牢固、平整不明显目测产品质量审核评级指导书中档螺钉不能歪斜螺钉歪斜,结合面间隙<0.4mm 塞尺产品质量审核评级指导书门体与箱体正面的平行度门纵向尺寸≥500mm <2.0mm目测产品质量审核评级指导书门纵向尺寸<500mm <1.5mm调平脚1.调平脚不能固定过紧,可以调节;2.去除底托后冰箱整体不能歪斜,前倾后仰。
冰箱生产检测总结汇报

冰箱生产检测总结汇报冰箱生产检测总结汇报尊敬的领导、各位同事:大家好!我是冰箱生产检测小组的负责人XXX。
首先,我要向大家汇报一下我们小组最近的工作情况和生产检测的总结。
近期,我们小组紧密配合,高效运作,完成了冰箱生产检测的任务。
我们的检测主要涉及到三个方面:安全性、质量和环保。
下面,我将详细介绍一下我们在这三个方面的工作。
首先是安全性方面的检测。
我们对每批生产的冰箱都进行了严格的安全性检测,确保产品在正常使用过程中不会对用户造成任何安全隐患。
我们检测的内容包括电源线的绝缘情况、压缩机运行的安全性、电路板的稳定性等等。
通过对一系列的检测,我们确保了冰箱的使用过程中不会出现任何电器故障或者短路问题,也不会对用户的安全构成任何威胁。
其次是质量方面的检测。
作为消费者购买家电产品时最关心的问题之一,质量一直是我们非常重视的方面。
我们小组利用先进的检测设备,对每个冰箱的制冷效果、耗能情况、噪音水平等进行全面检测。
我们坚持“以质量为中心”的原则,力求将每批生产的冰箱质量做到最好。
通过我们的努力,我们确保了冰箱的质量达到国家标准,并且能够满足消费者的需求。
最后是环保方面的检测。
随着人们对环保意识的增强,环保已经成为冰箱生产过程中重要的考量因素之一。
我们小组对每个冰箱的材料使用情况、能源消耗情况、噪音水平等进行了全面的检测。
我们力求使用环保材料,减少能源消耗,并且尽量降低冰箱运行时的噪音水平。
通过我们的努力,我们确保了冰箱在生产过程中尽可能降低对环境的影响。
在检测过程中,我们遇到了一些困难和挑战。
例如,冰箱的质量和使用寿命是我们关注的重点,但是由于我们是在生产过程中进行检测,很难预测到冰箱的真实寿命。
此外,由于生产线的节奏较快,我们在检测过程中的时间压力较大。
面对这些问题,我们小组积极采取措施,优化检测方案,提高工作效率。
总的来说,我们小组在冰箱生产检测中发挥了重要的作用。
通过我们的努力,我们确保了冰箱的安全性、质量和环保性都达到了最高的标准。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
• 输入功率:在达到同样制冷量的情况下 ,输入功率越小,效率越高
• COP值的计算方法:制冷量 / 输入功率 • 我司使用的就是黄石东贝和加西贝拉的
压缩机,COP值最高达到1.88, • COP值越大代表压缩机的效率越高
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施
制冷系统主要部件
思考练习
知识扩展
压缩机 冷凝器
冰箱制冷系统 核心部件
蒸发器 毛细管
冰箱是由箱体、 门体、制冷系统、 电器控制系统及附 件五大部分组成
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施
制冷系统主要部件
思考练习
知识扩展
压缩机
• 常用加西贝拉(嘉兴国企)、扎努西( 意大利/天津)、恩布拉科(巴西/北京 )、黄石东贝(国企)、松下(无锡)
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施
直冷和风冷优劣势
思考练习
知识扩展
风冷方式
优势:制冷速度快,自动化霜 制冷均匀
劣势:系统结构复杂,成本高, 维修难。 容易风干食物,保鲜效果差 需要循环风扇,冰箱耗电量高 噪音大
直冷方式
优势:结构相对简单 耗电量低
价格相对便宜,保鲜、保温效果好 劣势:需定期除霜
SN
25
18~43 18~38 16~32 10~32
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施 思考练习 知识扩展
冰箱主要性能参数
型号: 一般冰箱上的型号是这样区分识别的: 如:BCD-181WA和BCD-181A为例 B代表的是:家用的意思 C代表的是:冷藏的意思 D代表的是:冷冻的意思 181代表的是有效容积为181立升 W代表的是该电冰箱的制冷形式是无霜,有效容积
后面没有‘W''字母的,该电冰箱就是直冷式 (也可称做为有霜冰箱)冰箱。 A代表的是该立升冰箱系列的设计序号
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施 思考练习 知识扩展
冰箱主要性能参数
★冰箱容积 有专业人士建议人均容积60-70立升较为
合适,一般三口之家选择200升左右的冰 箱就比较理想了。当然,并不是说就一定 要按这个来,人口较多,经济条件好,住 房面积大的家庭,相应挑选容积大的冰箱 才是更明智的选择。
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施 思考练习 知识扩展
冰箱主要性能参数
★冰箱的制冷方式 冰箱的制冷方式有直冷(有霜),间冷(风冷、
无霜),选择那种制冷方式,要看用户的具体需 求如何了。直冷方式优点是耗电小、噪音低、价 格低、冷冻强,适合在冬季比较干燥的北方和内 陆地区使用,缺点是温度均匀性较差,而且需要 手动除霜;间冷方式优点是冷冻速度快、无霜、 温度均匀性好,适合在南方等比较潮湿的地区使 用,缺点是耗电量大、噪音一般也较高、价格也 较高,食品容易被风干。另外,现在有的冰箱采 用了先进的风直冷技术,即冷藏室用直冷,冷冻 室用风冷,充分结合了二者的优势,不过这类冰 箱价格也较贵。这里不能说谁好谁坏,主要还是 要看用户的诉求。
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施 思考练习
制冷系统主要部件
蒸发器
知识扩展
蒸发器分为冷藏蒸发器和冷冻蒸发器,杂牌冰箱多数吹嘘自己冷藏蒸 发器采用全铜材质。冷冻蒸发器目前除海尔外,基本都采用丝管式。 蒸发器的长度、材质和布局将直接影响制冷的速度和效果
返 回 上一页 下一页 结 束
项目一 电冰箱工况测试
教师:杨光晖
学习导航 项目学习 项目实施 思考练习
项目学习:
冰箱制冷原理 制冷系统主要部件 电冰箱的分类
知识扩展
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施
冰箱制冷原理
思考练习
知识扩展
物质的三态变化:
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施
冷凝:在冷凝器内制冷剂蒸气向空气中散热降 温,变成高压中温液体。
节流:高压液体通过毛细管节流,使压力急剧 降低而进入蒸发器。
蒸发:经过毛细管节流的制冷剂在蒸发器内膨 胀,汽化吸热,变成低压低温蒸气,又被压缩机吸 入。
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施
制冷系统主要部件
思考练习
学习导航 项目学习 项目实施
冰箱主要部件认知
控制盒及 照明灯
玻璃搁架
箱体 冷藏内胆 果菜箱 门铰链
抽屉 冷冻内胆
思考练习 ห้องสมุดไป่ตู้识扩展
门端盖 门搁架 门内胆 背板 门封 压缩机后盖板 电源线
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施
电冰箱的分类
思考练习
知识扩展
1、按结构方式分:单门冰箱、双门冰箱、多门冰箱、 对开门冰箱。 2、按制冷方式分:直冷冰箱、风冷冰箱、风直冷冰 箱。直冷冰箱通过自然对流方式传热,风冷冰箱通过 强制对流方式传热。 3、按控制方式分:机械冰箱、电脑冰箱。前者通过 机械温控器控制,后者通过微电脑控制。 4、按制冷回路分:单循环冰箱、双循环冰箱、多 循环冰箱。通过电磁阀控制各制冷回路的通断,可独 立控制各温区的温度及开启、关闭。
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施
单循环和多循环
思考练习
知识扩展
单循环
多循环
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施
按气候类型分类
思考练习
知识扩展
类型
代号
考核耗电量的温度 (℃)
国标规定的能正常使用 的温度范围 (℃)
热带
T
32
亚热带
ST
25
温带
N
25
亚温带
知识扩展
冷凝器
冷凝器:高温高压的气态制冷剂,通过冷凝器表面往外界 环境散热,制冷剂冷凝成常温高压液态。
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施 思考练习
制冷系统主要部件
毛细管
知识扩展
制冷时,毛细管的功能是将从冷凝器出来的高压液态制 冷剂,通过节流膨胀使其成为低压的液态制冷剂,再进入蒸发 器。
冰箱制冷原理
思考练习
知识扩展
高温高压 气体
中温高压 液体
低温低压 气体
低温低压 液体
返 回 上一页 下一页 结 束
学习导航 项目学习 项目实施
冰箱制冷原理
思考练习
知识扩展
电冰箱的制冷在制冷系统中分为压缩、冷凝、 节流、蒸发四个过程。
压缩:压缩机在运行中,吸入来自蒸发器的低 压、低温制冷剂蒸气,压缩成高压高温的过热蒸气, 排入冷凝器内。
