螺钉连接式M12连接器

倾角传感器连接器概述

倾角传感器连接器
概述: 倾角传感器连接器，应用工业企业的，连接信号的一种连接器。

主要类别和特点
倾角传感器连接器常用的主要有M12连接器，M8连接器，电磁阀连接器。

M12连接器的螺纹是M12*1，连接方式为螺钉连接，外壳防护等级IP67，有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做；M8连接器的螺纹是M8*1，连接方式为螺钉连接，防护等级IP67，有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做；电磁阀连接器的锁紧方式为中心螺钉，连接方式为螺钉，外壳防护等级IP65。

应用领域
主要用于各种传感器上面（压力传感器最为常用），温度变送器，电磁阀，仪器仪表，压力
变送器等。

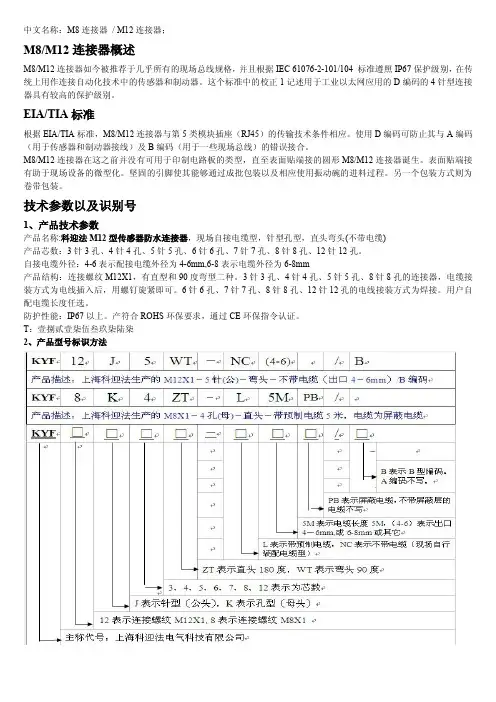

M12连接器

中文名称：M8连接器/M12连接器；M8/M12连接器概述M8/M12连接器如今被推荐于几乎所有的现场总线规格，并且根据IEC61076-2-101/104标准遵照IP67保护级别，在传统上用作连接自动化技术中的传感器和制动器。

这个标准中的校正1记述用于工业以太网应用的D编码的4针型连接器具有较高的保护级别。

EIA/TIA标准根据EIA/TIA标准，M8/M12连接器与第5类模块插座（RJ45）的传输技术条件相应。

使用D编码可防止其与A编码（用于传感器和制动器接线）及B编码（用于一些现场总线）的错误接合。

M8/M12连接器在这之前并没有可用于印制电路板的类型，直至表面贴端接的圆形M8/M12连接器诞生。

表面贴端接有助于现场设备的微型化。

坚固的引脚使其能够通过成批包装以及相应使用振动碗的进料过程。

另一个包装方式则为卷带包装。

技术参数以及识别号1、产品技术参数产品名称:科迎法M12型传感器防水连接器，现场自接电缆型，针型孔型，直头弯头(不带电缆)产品芯数：3针3孔、4针4孔、5针5孔、6针6孔、7针7孔、8针8孔、12针12孔。

自接电缆外径：4-6表示配接电缆外径为4-6mm,6-8表示电缆外径为6-8mm产品结构：连接螺纹M12X1，有直型和90度弯型二种。

3针3孔、4针4孔、5针5孔、8针8孔的连接器，电缆接装方式为电线插入后，用螺钉旋紧即可。

6针6孔、7针7孔、8针8孔、12针12孔的电线接装方式为焊接。

用户自配电缆长度任选。

防护性能：IP67以上。

产符合ROHS环保要求，通过CE环保指令认证。

T：壹捌贰壹柒伍叁玖柒陆柒2、产品型号标识方法基本的模块化设计概念造就了各种安装高度与不同针型的连接器。

基于用户的需求，所提供的端接方式包括了表面贴、压接或通孔回流技术，其中以表面贴技术为标准。

连接器的黑色绝缘体由高温塑胶制成，因此在所有常规的表面贴焊接程序中才不致存在问题。

过去，开关柜内的控制器通过I/O卡驱动现场设备；如今，工业自动化趋向分散式的系统，现场制动器和传感器往往连接到一个被动或有现场总线性能的I/O箱子。

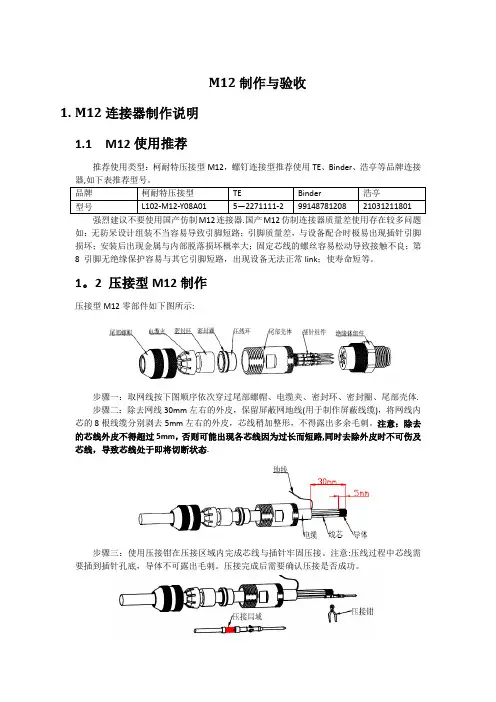

M12制作与验收文档

M12制作与验收1.M12连接器制作说明1.1 M12使用推荐推荐使用类型：柯耐特压接型M12，螺钉连接型推荐使用TE、Binder、浩亭等品牌连接品牌柯耐特压接型TE Binder 浩亭型号L102-M12-Y08A01 5—2271111-2 99148781208 21031211801 强烈建议不要使用国产仿制M12连接器.国产M12仿制连接器质量差使用存在较多问题如：无防呆设计组装不当容易导致引脚短路；引脚质量差，与设备配合时极易出现插针引脚损坏；安装后出现金属与内部脱落损坏概率大；固定芯线的螺丝容易松动导致接触不良；第8 引脚无绝缘保护容易与其它引脚短路，出现设备无法正常link；使寿命短等。

1。

2 压接型M12制作压接型M12零部件如下图所示:步骤一：取网线按下图顺序依次穿过尾部螺帽、电缆夹、密封环、密封圈、尾部壳体.步骤二：除去网线30mm左右的外皮，保留屏蔽网地线(用于制作屏蔽线缆)，将网线内芯的8根线缆分别剥去5mm左右的外皮，芯线稍加整形，不得露出多余毛刺。

注意：除去的芯线外皮不得超过5mm，否则可能出现各芯线因为过长而短路,同时去除外皮时不可伤及芯线，导致芯线处于即将切断状态.步骤三：使用压接钳在压接区域内完成芯线与插针牢固压接。

注意:压线过程中芯线需要插到插针孔底，导体不可露出毛刺。

压接完成后需要确认压接是否成功。

步骤四:将网线按照蓝、棕白、棕、橙、绿白、橙白、蓝白、绿顺序对应绝缘体组件上的引脚编号1到8号，依次压进孔中（用顶针工装压入)。

先压中间孔位（8号空位对应绿线先压入）方便引脚压入，插针压入后轻拉网线测试是否安装成功。

注意：线缆颜色与引脚必须正确配对，线序配对错误会导致设备无法正常Link。

步骤五:尾部壳体与绝缘体组件拧紧，屏蔽网线需要露出地线。

尾部壳体内壁的凸台与绝缘体组件上凹槽配对后方可拧紧.步骤六:将屏蔽地线需要缠绕压线环,非屏蔽线缆跳过该步骤.步骤七：最后将各零部件锁紧完成装配.1.3 TE品牌M12（螺钉连接）制作M12零部件说明如下所示①公插头②塑料绝缘圈③直套筒④弹簧圈⑤O型密封圈⑥橡胶挤压圈⑦密封圈⑧尾部螺帽其中弹簧圈、O型密封圈、橡胶挤压圈、密封圈在来料时已经完成装配。

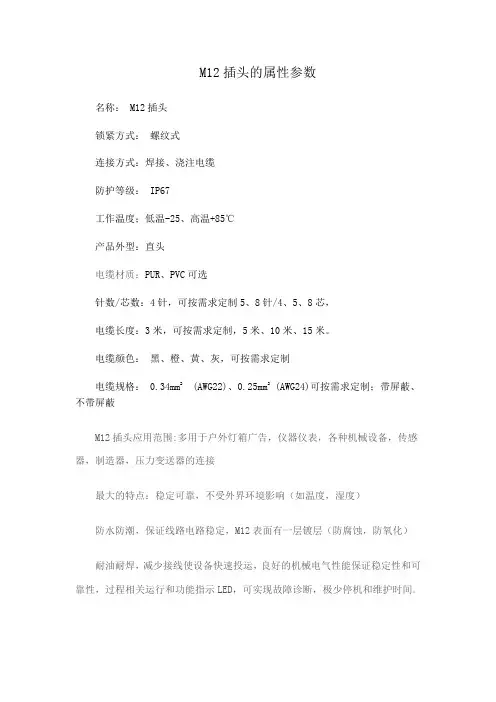

M12插头的属性参数

M12插头的属性参数
名称： M12插头
锁紧方式：螺纹式
连接方式：焊接、浇注电缆
防护等级： IP67
工作温度；低温-25、高温+85℃
产品外型：直头
电缆材质：PUR、PVC可选
针数/芯数：4针，可按需求定制5、8针/4、5、8芯，
电缆长度：3米，可按需求定制，5米、10米、15米。

电缆颜色：黑、橙、黄、灰，可按需求定制
电缆规格： 0.34mm2(AWG22)、0.25mm2 (AWG24)可按需求定制；带屏蔽、不带屏蔽
M12插头应用范围:多用于户外灯箱广告，仪器仪表，各种机械设备，传感器，制造器，压力变送器的连接
最大的特点：稳定可靠，不受外界环境影响（如温度，湿度）
防水防潮，保证线路电路稳定，M12表面有一层镀层（防腐蚀，防氧化）
耐油耐焊，减少接线使设备快速投运，良好的机械电气性能保证稳定性和可靠性，过程相关运行和功能指示LED，可实现故障诊断，极少停机和维护时间。

M12连接器国产防水插头

额定电压60V—250V
尺寸示意图
M12连接器具有以下几点优势
极强的耐酸，耐碱，化学清洗剂/试剂性能
耐焊接花火，抗频繁的扭转，弯折耐油污，冷却液，润滑剂等
寿命长，减少停机和维护时间
带屏蔽连接器有良好的防电磁干扰性能
M12连接器系列及其他系列
谢谢您的观看！
M12连接器
——直头、弯头区别
弯母头、弯公头（颜色可定制）ຫໍສະໝຸດ 直母头、直公头（颜色可定制）
M12连接器材质和种类
M12 连接螺纹规格尺寸为M12*1 种类有4/5/8针、4/5/8孔
材料使用尼龙PVC、PUR
防水等级IP67 耐寒耐高温-25℃至+85℃
防插错编码A型B型D型
M12连接器
国产防水插头
连接器应用在什么领域？
连接器广泛应用于传感器、检测仪器、电子仪器仪
表、电子机械、通讯、航空、航海、计算机、LED 灯、汽车、工程机械、机电、石油勘测、传输控制系统、电工电气系统、工业自动化等领域。
M12连接器——5芯直公头（插针）
M12连接器——5芯直母头（插孔）

m12的iec标准

m12的iec标准
"M12"是一种电子设备连接器的型号，通常用于工业领域中的
传感器、机器视觉系统和机器人控制等应用。

对于M12连接器，有多个IEC标准与之相关。

其中，IEC 61076-2-101为M12连接器提供了分类、尺寸、要
求和试验方法。

该标准规定了M12连接器的外形尺寸、端子
布局、接头结构、防护等级要求等。

另外，IEC 61076-2-106也与M12连接器相关，它规定了M12
连接器的电接触器件的设计和尺寸规格。

该标准主要关注连接器的电气性能和信号传输质量，确保连接器在各种环境条件下的可靠性和稳定性。

这些IEC标准为制造商、用户和测试机构提供了统一的规范，以确保M12连接器的互操作性和可靠性。

使用符合IEC标准
的M12连接器能够简化设备的安装和维护，并提高系统的性
能和可靠性。

M12 M8 M16螺纹连接器

M12/M8/M16螺纹连接器
.概述
该连接器专为各种不同的工业应用环境而
设计, 提供多种材料的连接电缆选择。

具有
以下特点：
·极强的耐酸,碱,化学清洗剂/试剂性能
·耐焊接火花,抗频繁的扭转,弯折
·减少接线以使设备快速投运
减少了停机和维护时间
·耐油污,冷却液,润滑剂和乳剂特性
·适用于石油,化工,钢铁,电力,汽车制造等
最为恶劣的环境
·良好的机械电气性能保证了稳定性和可
靠性
·带屏蔽连接器有很好的防电磁干扰性能
其主要类型有：M16、M8、M12等，包括直式、90°弯头及带或不带指示灯等型号.。

M12连接器

M12连接器如今被推荐于几乎所有的现场总线规格，并且根据IEC61076-2-101/104标准遵照IP67保护级别，在传统上用作连接自动化技术中的传感器和制动器。

1.使用环境条件工作温度:-25℃～85℃防水等级：IP67污染等级：32：产品结构描述2.1接线方式：需带线注塑（也可现场自接电缆，螺丝压紧式或焊接式，根据客户要求生产）2.2最大入线直径：Φ8.0mm或更大（根据客户要求生产）2.3连接类型：螺纹M12*1旋紧2.4接触件材料：铜合金2.5密封材料：丁晴橡胶2.6夹具本体材料：PVC/PA662.7螺圈材料:铜合金3：测试3.1额定电压：60V(测量电压125V,250V)3.2额定电流：4A（2－5芯）、2A（6－12芯）3.3冲击电压:：2500V3.4绝缘电阻：绝缘电阻≥500MΩ3.5接触电阻：常温常压下，防水连接器公母插合状态下，接触电阻：≤8mΩ3.6防水性能：常温常压下，防水连接器公母插合并装好螺母，按IP防护等级试验，连接器内部无渗水现象。

防护等级：IP673.7机械寿命：大于500周期3.8互配性：同一型号规格的自由连接器与固定连接器应能完全插合和分离。

M12连接器产品型号：1.M12产品3芯，4芯，5芯，8芯，12芯不带线1.1、针型不带线KYF12J3-ZT-NC(4-6/6-8)KYF12J3-WT-NC(4-6/6-8)KYF12J4-ZT-NC(4-6/6-8)KYF12J4-WT-NC(4-6/6-8)KYF12J5-ZT-NC(4-6/6-8)KYF12J5-WT-NC(4-6/6-8)KYF12J8-ZT-NC(4-6/6-8)KYF12J8-WT-NC(4-6/6-8)KYF12J12-ZT-NC(4-6/6-8)KYF12J12-WT-NC(4-6/6-8)1.2.、孔型不带线KYF12K3-ZT-NC(4-6/6-8)KYF12K3-WT-NC(4-6/6-8)KYF12K4-ZT-NC(4-6/6-8)KYF12K4-WT-NC(4-6/6-8)KYF12K5-ZT-NC(4-6/6-8)KYF12K5-WT-NC(4-6/6-8)KYF12K8-ZT-NC(4-6/6-8)KYF12K8-WT-NC(4-6/6-8)KYF12K12-ZT-NC(4-6/6-8)KYF12K12-WT-NC(4-6/6-8)2.M12产品3芯，4芯，5芯，8芯，12芯不带线，全金属屏蔽型2.1、针型不带线KYF12J3-ZT-NC(4-6/6-8).PB KYF12J3-WT-NC(4-6/6-8).PBKYF12J4-ZT-NC(4-6/6-8).PB KYF12J4-WT-NC(4-6/6-8).PBKYF12J5-ZT-NC(4-6/6-8).PB KYF12J5-WT-NC(4-6/6-8).PBKYF12J8-ZT-NC(4-6/6-8).PB KYF12J8-WT-NC(4-6/6-8).PBKYF12J12-ZT-NC(4-6/6-8).PB KYF12J12-WT-NC(4-6/6-8).PB2.2.、孔型不带线KYF12K3-ZT-NC(4-6/6-8).PB KYF12K3-WT-NC(4-6/6-8).PBKYF12K4-ZT-NC(4-6/6-8).PB KYF12K4-WT-NC(4-6/6-8).PBKYF12K5-ZT-NC(4-6/6-8).PB KYF12K5-WT-NC(4-6/6-8).PBKYF12K8-ZT-NC(4-6/6-8).PB KYF12K8-WT-NC(4-6/6-8).PBKYF12K12-ZT-NC(4-6/6-8).PB KYF12K12-WT-NC(4-6/6-8).PB3.M12产品3芯，4芯，5芯，8芯，12芯带线2米(线缆有PUR或PVC) KYF12J3-ZT-L2M KYF12J3-WT-L2MKYF12J4-ZT-L2M KYF12J4-WT-L2MKYF12J5-ZT-L2M KYF12J5-WT-L2MKYF12J8-ZT-L2M KYF12J8-WT-L2MKYF12J12-ZT-L2M KYF12J12-WT-L2M4.M12产品3芯，4芯，5芯，8芯，12芯带线5米(线缆有PUR或PVC)KYF12J3-ZT-L5M KYF12J3-WT-L5MKYF12J4-ZT-L5M KYF12J4-WT-L5MKYF12J5-ZT-L5M KYF12J5-WT-L5MKYF12J8-ZT-L5M KYF12J8-WT-L5MKYF12J12-ZT-L5M KYF12J12-WT-L5M5.M12产品3芯，4芯，5芯，8芯，12芯带线10米(线缆有PUR或PVC)KYF12J3-ZT-L10M KYF12J3-WT-L10MKYF12J4-ZT-L10M KYF12J4-WT-L10MKYF12J5-ZT-L10M KYF12J5-WT-L10MKYF12J8-ZT-L10M KYF12J8-WT-L10MKYF12J12-ZT-L10M KYF12J12-WT-L10MIP67防水连接器M12规格参数：防水插头M12：3芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：4芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：5芯，额定电流：4A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：8芯，额定电流：2A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU防水插头M12：12芯，额定电流：2A，额定电压：60V，插错编码：A型B型D型接触件材料：铜合金材料接触表面：NIAU接触件载体材料：AU。

m12航空头标准

m12航空头标准M12航空插头连接器是一种符合特定标准的连接器，广泛应用于航空、航天、军事等领域。

以下是关于M12航空插头连接器的详细说明：1. 标准与规范：M12航空插头连接器是根据MIL-DTL-38999标准进行设计、制造和测试的。

这个标准由美国国防部制定，对材料、尺寸、机械性能、电气性能、环境适应性等方面都做出了详细的规定。

2. 外观与尺寸：M12航空插头连接器的外观为圆形，具有12个端子，每个端子之间的距离相等。

其标准尺寸为直径12mm，长度27mm。

3. 端子与线缆：M12航空插头连接器的端子通常采用铜合金材料，表面镀锡以增加导电性能。

线缆则通常采用聚氯乙烯绝缘材料，并按照标准要求进行加工和组装。

4. 螺距与锁紧装置：M12航空插头连接器的螺距为1.75，即相邻两个端子之间的距离为1.75mm。

连接器还配备了锁紧装置，以确保在振动和冲击条件下不会意外松开。

5. 额定电流与电压：M12航空插头连接器的额定电流根据不同的配置有不同的选择，如4A、2A、1.5A等。

额定电压则有250V、60V、30V等不同的规格。

6. 接触电阻与绝缘电阻：M12航空插头连接器的接触电阻应小于等于8mΩ，绝缘电阻应大于等于100MΩ。

这些指标是衡量连接器电气性能的重要参数。

7. 防护等级与环境适应性：M12航空插头连接器的防护等级通常需要达到IP67或IP68，以防止水分、灰尘等进入连接器内部。

此外，由于其工作环境可能包括高温、低温、振动、冲击等恶劣条件，因此需要具备良好的环境适应性。

8. 其他特性：M12航空插头连接器还具有一些其他特性，如耐高温性能、良好的电气性能等。

同时，为了方便产品管理和追溯，连接器本身或包装上通常会标示型号、批次、生产厂家等信息。

M12航空插头连接器是一种符合特定标准的高可靠性连接器，适用于各种恶劣环境下的电气连接。

在设计、制造和测试过程中，需要严格遵守相关标准与规范，以确保其性能和质量符合要求。

M12插件应用与介绍

M12插件
M12插件又名M12连接器，是由广州市跃国电子主要生产，分为带电缆和不带电缆的芯数：4/5/8 符合ROHS标准的电子插件。

M12插头概述
M12插头有针式和孔式的，螺钉连接，外壳防护等级IP67，同时也分直头和弯头。

应用领域
M12插头产品适用：户外灯箱，建筑机械，钢铁生产设备，电力设备，矿山机械，轮船机械，汽车设备，生产自动设备，温度传感器，液压机床，传感器，电磁阀，仪器仪表，压力变送器。

现场总线用AS-I分线盒及分线盒用连接器(航空插头)，压力变送器、电磁阀、编码器、机械设备使用的方型、圆型连接器。

常用的传感器连接器有哪些

常用的传感器连接器有哪些？
传感器连接器常用的主要有M12连接器，M8连接器，电磁阀连接器。

M12连接器的螺纹是M12*1，连接方式为螺钉连接，外壳防护等级IP67，有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做；M8连接器的螺纹是M8*1，连接方式为螺钉连接，防护等级IP67，有带电缆和不带电缆的，电缆可选PVC（普通）或PUR（耐油耐磨）材料，电缆长度可按用户要求定做；电磁阀连接器的锁紧方式为中心螺钉，连接方式为螺钉，外壳防护等级IP65。

传感器连接器应用领域主要用压力传感器，温度变送器，电磁阀，仪器仪表，压力变送器等.。

M12连接器品牌

M12连接器品牌
概述：
M12连接器是目前市场上广泛使用的连接器之一，它的制作材料例如绝缘层材料、接触部分的材料等都是需要客户去注意的。

因为稍有不慎，客户的选择就会出现差错，就会导
致客户购买的M12连接器不能够很好的
适应相对的工作环境，造成使用寿命的
减少。

或者也会使得连接器在某些特殊
的环境无法工作或者不能良好运行等问
题，这对于使用者来说都是有或多或少的打击的。

规格：
产品描述：M12 4针弯插头，螺钉接线，出线口4-6MM(插头可以选择4、5、8芯，出线口可以选择4-6mm,6-8mm,耐温-25C°+85C°）此系列连接器防水性能好；方便用户接线，现场安装维修；性能稳定，高效快速连接，高性价比；适用于各种传感器仪器仪表。

M12金属航空插头

M12金属航空插头
M12金属航空插头是M12连接器系列里的一个种类，是一种能够进行信号和电流传输连接到的电子元器件。

M12金属航空插头，带屏蔽作用。

在现代电气电子设备中，元器件的密度以及它们之间相关功能的日益增加，对电磁干扰提出了严格的限制。

所以M12
金属航空插头采用金属壳体封闭起来，以阻止内部电磁能辐射或受到外界电磁场的干扰。

M12金属航空插头的连接方式为M12*1螺钉接线，可以选择4、5、8芯，4、5、8针，出线口可以选择4-6mm、6-8mm，工作温度-25C°~+85C°，触点、针材质为CuZn，触点表面材质为Au，插头外壳为铸锌镀镍，此款插头做
工极为精致，是M12连接器系列里外观最精美的一个产品。

此款M12金属航空插头优点：1、带屏蔽作用，能有效的阻止内部电磁能辐射或受到外界电磁场的干扰；2、防水性能好、方便用户现场接线、高效快速连接，节省时间，性价比较高。

4针M12金属连接器图：
4芯M12金属连接器图
技术参数图：。

m12螺钉对应的通孔直径

m12螺钉对应的通孔直径
摘要：
1.M12螺钉的基本信息
2.M12螺钉的通孔直径确定方法
3.通孔直径的选择标准
4.实际应用中的通孔直径调整
正文：
m12螺钉是一种常见的螺纹连接件，其在各种工程、机械、家具等领域有着广泛的应用。

在使用m12螺钉进行连接时，通孔直径的选择是一个关键环节。

下面，我们将详细介绍m12螺钉对应的通孔直径的确定方法。

首先，我们需要了解m12螺钉的基本信息。

m12是指螺钉的直径为12毫米。

根据我国的标准GB/T5782，m12螺钉的称呼直径（ds）最大为12毫米，最小为11.73毫米（级）或11.57毫米（B级）。

其次，确定通孔直径的方法。

一般来说，通孔直径应比螺钉直径大上
0.5~1毫米。

这是因为在螺钉插入通孔的过程中，需要留有一定的间隙以便于螺钉的旋转和紧固。

根据这一原则，m12螺钉的通孔直径应在12.8~13毫米之间。

在实际应用中，通孔直径的选择还需要考虑使用场景和设备要求。

例如，常用的法兰一般加2毫米，设备一般加1毫米。

而对于压力容器，通孔直径可以加0.5~1毫米。

最后，我们需要注意的是，通孔直径的选择不仅要满足螺钉的连接需求，
还要考虑安装的便利性。

过大的通孔直径可能会导致螺钉不稳定，过小则可能影响螺钉的紧固效果。

因此，在实际操作中，可以根据具体情况对通孔直径进行适当调整。

总之，m12螺钉的通孔直径应根据使用场景和设备要求，以及螺钉直径进行合理选择。

在实际应用中，通孔直径的确定需要兼顾连接需求和安装便利性，以确保连接的稳定性和紧固效果。

M12转RJ45,M12转RJ45连接器,适配器

1.产品简介：M12连接器产品规格的多种多样早已成为工业生产用量最大的一种香饽饽产品，对于以太网网络，传感器执行器M12连接器系列的防护等级IP67/IP68，特别是M12连接器转RJ45公母头早已对工业以太网有强大的吸引力甚至往往更适合。

M12与D编码4PIN插头已经被定义为一个工业以太网标准（IEC61076-2-101）。

M12连接器技术是建立在传感器，执行机构和现场总线布线，并提供了一些优势，在工业环境中。

上海科迎法生产的M12连接器转RJ45，它不仅提供了在一个舱壁式M12连接器和屏蔽RJ45插座上，以解决具体的工业以太网应用的另一端。

此连接器是“D 编码”（IEC61076-2-101），并支持双方10BASE-T和100Base-TX以太网机器和设备，其接插处防水等级能达到IP67/IP68。

设备互连适合其独特和时尚的设计，可以安装配电板，易于安装/卸载，并可以连接到非防水传统预端接RJ45插头。

2.产品描述：M12连接器转RJ45，连接螺纹M12*1，或直或弯，或公头或母头，另一端接RJ45水晶头，只是要确定相应的连接线路，电缆可以是屏蔽电缆，也可以非屏蔽电缆，PVC或PUR电缆，电缆外皮黑灰橙蓝黄等。

芯线颜色棕黑兰白灰等。

M12转RJ45连接器产品芯数：M12公头为直型,也可以为90度弯型。

针芯数为3针、4针、5针、6针、7针、8针、9针、10针、11针、12针。

M12母头为直型,也可以为90度弯型。

孔芯数为3孔、4孔、5孔、6孔、7孔、8孔、9孔、10孔、11孔、12孔。

3.产品型号4针直头带5米线D-KYF12J4ZT-L5M/RJ454针弯头带5米线D-KYF12J4WT-L5M/RJ454孔直头带5米线D-KYF12K4ZT-L5M/RJ454孔弯头带5米线D-KYF12K4WT-L5M/RJ454.产品规格M12连接器转RJ45规格：连接器类型：公头、母头、直头、弯头、带线、不带线均可根据客户需求生产。

M12连接器

从上世纪80年代起，把更多电子和智能设备整合到机器中就逐渐成为趋势。

而在此之前，只有开关柜的控制器是通过I/O卡来操控调节器或传感系统。

现在越来越多的智能设备配上局部I/O和开关柜通过现场总线甚至整个控制系统连接。

到目前为止，M8/M12连接器主要用作传感连接器，将传感器线缆的开放端卷绕在开关柜里。

现在的传感器和制动器大多和被动器件或具有现场总线功能的I/O盒子相连接。

由于苛刻的使用环境，这些连接器都要求非常结实且不渗透(IP65/67)。

因此，已经在传感技术中被认可的M8/M12连接器现在也被广泛推荐用于现场总线连接器。

为确保各种现场总线的应用分类清楚，M12连接器还配有一系列编码辅助识别。

市场上已有的M8/M12母连接器产品在装配时都不太方便，成本也较高，迫切需要优化成本的解决方案。

ERNI 公司推出的M8/M12提供了表面贴装系统地解决方案。

第一个M12母连接器通过表面贴装技术连接并可以实现全自动装配，并专门针对自动化技术的应用而开发。

这种模块化的插接连接器可以实现电路板上更加灵活的I/O现场总线连接。

2、3、4、5针的引脚连接非常牢固可以用适当的振动设备进行批量包装。

设计上摒除了惯用的抓取垫，取而代之的是自动取放装置以价格便宜的包装，从而大大降低生产成本。

同时也提供卷带包装。

模块化的设计也确保了快捷生产不同尺寸和版本的连接器，例如3极、4极的M8连接器。

客户还可以自行选择不同的端接方式（表面贴、压接、通孔回流）。

以外，还提供屏蔽式以及全封闭式的连接器。

黑色的绝缘体使用耐高温的塑料制成，可用于所有常见表面贴技术的焊接流程。

最近，ERNI在M12连接器系列中又新添了一款带有D型编码的4针连接器。

这种连接器可以实现电路板上更加灵活的I/O现场总线连接，符合了工业以太网的标准(IEC61067-2-101，修订案1)。

IEC61076-2-101标准的扩充（修订案1）定义了4针、带D型编码连接器应用于更高保护等级的工业以太网。

m12螺钉对应的通孔直径

m12螺钉对应的通孔直径摘要：一、前言二、m12 螺钉的概述1.m12 螺钉的定义2.m12 螺钉的用途三、m12 螺钉对应的通孔直径1.通孔直径的定义2.m12 螺钉与通孔直径的关系3.影响通孔直径的因素四、m12 螺钉与通孔直径在实际应用中的关联五、结论正文：一、前言在机械制造领域，螺钉是一种常见的连接件，广泛应用于各种设备、仪器和家具中。

m12 螺钉作为一种常见的螺钉规格，在实际应用中需要配合通孔进行安装。

本文将详细介绍m12 螺钉对应的通孔直径。

二、m12 螺钉的概述1.m12 螺钉的定义m12 螺钉，是指直径为12mm 的螺钉。

螺钉是一种可拆卸的连接件，通过螺纹连接两个零件，具有连接紧固、可拆卸、可调整等特点。

2.m12 螺钉的用途m12 螺钉广泛应用于各种场合，如机械设备、电子设备、家具等。

它可以用于连接两个零件，固定零件位置，传递力量等。

三、m12 螺钉对应的通孔直径1.通孔直径的定义通孔直径是指螺钉通过的一个圆形的孔的直径。

在机械制造中，为了使螺钉能够顺利通过并固定在零件上，需要在零件上加工一个合适的通孔。

2.m12 螺钉与通孔直径的关系m12 螺钉的通孔直径并非固定不变的，而是受到多种因素的影响。

一般来说，通孔直径应略大于螺钉的直径，以确保螺钉能够顺利通过并固定在零件上。

3.影响通孔直径的因素影响通孔直径的因素主要有以下几点：（1）螺纹的类型：不同类型的螺纹（如公制螺纹、英制螺纹等）对通孔直径的要求不同。

（2）螺纹的紧固力：螺纹的紧固力越大，需要的通孔直径越大。

（3）材料的性质：材料的硬度、韧性等因素会影响通孔直径的选择。

四、m12 螺钉与通孔直径在实际应用中的关联在实际应用中，选择合适的通孔直径对于螺钉的连接效果至关重要。

若通孔直径过大，螺钉容易松动；若通孔直径过小，螺钉无法顺利通过。

因此，在设计和加工过程中，需要充分考虑螺钉的直径、螺纹类型、紧固力等因素，选择合适的通孔直径。
