输入电阻和输出电阻的意义&定量测量
驱动电路、输入阻抗及输出阻抗
1．驱动电路(Drive Circuit)，位于主电路和控制电路之间，用来对控制电路的信号进行放大的中间电路（即放大控制电路的信号使其能够驱动功率晶体管），称为驱动电路。
功率驱动电路：一般情况下，无论是数字电路还是模拟电路，为了减小功耗，那么在内部信号处理和计算的时候，电压、电流比较小，那么这些信号对外部的驱动能力也就很小。
但是比如电机等一些外部设备，他们的功率比较高，如果直接用这些内部计算得到的信号去驱动它们显然是不行的，那么就需要有功率驱动电路了，由这些控制信号来控制功率驱动电路，再由功率驱动电路产生大功率信号，来驱动外部设备（如：电机）。
NPN三极管驱动继电器电路注：当三极管由导通变为截止时，继电器产生一个较大的自感电压，二极管的作用是消除这个感生电动势，吸收改电动势（反向续流）。
※注：输入、输出阻抗与带负载能力（驱动能力）对于带负载能力，可以理解为输出功率的大小。
一般大功率的功放用MOSFET管，因为它的内阻更小。
一般地，运算放大器输入阻抗越大越好，输出阻抗越小越好。
若输入信号源的电压和内阻是不变的，则放大器的输入电阻越大（即高输入阻抗），从信号源取得的电流就越小，而在信号源内阻上的压降也就越小，信号电压就能以尽可能小的损失加到放大器的输入端；若放大器的输出电阻越小（即低输出阻抗），根据电阻串联分压原理，信号源电压（放大器的输出电压）在内阻Rs（输出阻抗）上的损失也越小，负载就会获得尽可能高的输出电压，常称之为“负载能力强”，即放大器可以带动功率更大，内阻更小的负载。
2．输入阻抗和输出阻抗小结（1）输入阻抗输入阻抗是指一个电路输入端的等效阻抗。
在输入端上加上一个电压源U，测量输入端的电流I，则输入阻抗Rin就是U/I。
你可以把输入端想象成一个电阻的两端，这个电阻的阻值就是输入阻抗。
输入阻抗跟一个普通的电抗元件一样，它反映了对电流阻碍作用的大小。
对于电压驱动的电路，输入阻抗越大，则对电压源的负载就越轻，因而就越容易驱动，也不会对信号源有影响；而对于电流驱动型的电路，输入阻抗越小，则对电流源的负载就越轻。
共射极基本放大电路的输入电阻、输出电阻和电压放大倍数
放大器的输入电阻、输出电阻和电压放大倍数由于输入、输出电阻及电压放大倍数均反映的是交流分量的关系，为了方便计算，只需画交流通路来进行分析。
所谓交流通路是指交流信号流通的路径。
在画交流通路时，因电容通交流，而直流电源的内阻又很小，所以把电容和直流电源都视为交流短路。
如图7-1-14为图7-1-13a 的交流通路。
图7-1-14 放大电路的交流通路①输入电阻Ri ：放大器的输入电阻是指从放大器的输入端看进去的交流等效电阻。
晶体管的基极与发射极间可等效为rbe ，rbe 可按下面经验公式进行估算。
Ir EQbe 26)1(300β++=其中，IEQ 为静态时发射极电流，单位为mA 。
一般情况下，rbe 为1kΩ左右。
放大器的输入电阻为Ri≈rbe对信号源来说，放大器是其负载，输入电阻Ri 表示信号源的负载电阻。
一般情况下，(a) (b)图7-1-13（a)共射极基本放大电路 （b)直流通路希望放大器的输入电阻尽可能大些，这样，向信号源（或前一级电路）汲取的电流小，有利于减轻信号源的负担。
②输出电阻Ro 对负载来说，放大器又相当于一个具有内阻的信号源，这个内阻就是放大电路的输出电阻。
当负载发生变化时，输出电压发生相应的变化，放大器的带负载能力差。
因此，为了提高放大电路的带载能力，应设法降低放大电路的输出电阻。
通过交流通路可推出，输出电阻：R o ≈R C③电压放大倍数Au 所谓电压放大倍数是指输出电压uo 与输入信号ui 之比。
即u u Aiou= 通过交流通路，可推出空载时的电压放大倍数为rR A becu β-=有载时的电压放大倍数为rR AbeLu‘β-=其中LC LC L C L R R R R R R R +==//'。
共集电极放大电路的输入电压和输出电压相位 ,输入电阻 ,输出电阻 等特点,所以常用
共集电极放大电路的输入电压和输出电压相位,输入电阻,输出电阻等特点,所以常用
共集电极放大电路（又称为射极跟随器或共射-共集电路）在放大电路中有着特殊的地位和应用，这主要归功于它的几个关键特性：
1. 输入电压和输出电压相位：在共集电极放大电路中，输出电压与输入电压同相。
这意味着当输入信号上升时，输出信号也会上升，反之亦然。
这一特性使得该电路在某些需要保持信号相位不变的场合特别有用。
2. 输入电阻：共集电极放大电路的输入电阻相对较低。
这通常是由于基极和发射极之间的正向偏置造成的。
低输入电阻意味着该电路对前级电路的影响较小，可以减轻信号源的负担。
但这也可能限制了该电路在某些高阻抗场合的应用。
3. 输出电阻：与共射极放大电路相比，共集电极放大电路的输出电阻要小得多。
低输出电阻意味着该电路能够提供更强的驱动能力，更容易驱动后级负载，如扬声器、继电器或其他电路。
4. 电压增益：尽管共集电极放大电路在电压放大方面并不突出（其电压增益略小于1，但通常非常接近1），但它在电流放大和功率放大方面表现出色。
此外，由于输出电压与输入电压同相且几乎相等，该电路常用作缓冲器或隔离器，以减小信号在传输过程中的损失或失真。
综上所述，共集电极放大电路因其独特的电压相位、输入电阻、输出电阻和电压增益特性，在模拟电路设计中占有重要地位。
它常用作缓冲器、驱动器、电流放大器或前级放大器的输出级，以提高电路的整体性能和稳定性。
输入电阻和输出电阻
输入电阻是用来衡量放大器对信号源的影响的一个性能指标。
输入电阻越大，表明放大器从信号源取的电流越小，放大器输入端得到的信号电压也越大，即信号源电压衰减的少。
因此作为测量信号电压的示波器、电压表等仪器的放大电路应当具有较大的输入电阻。
如果想从信号源取得较大的电流，则应该使放大器具有较小的输入电阻。
关键点是输入电阻是和信号源电阻是并联的关系，给信号源并联上一个非常大的电阻，假设信号源电压不变，则通过输入电阻的电流非常小，即上面所说的从信号源取得的电流非常小，与信号源并联上此输入电阻后，二者差的越大，则二者的等效并联电阻值越接近信号源电阻，从而信号源上的电压虽然有所降低，但越接近最初的值，假设输入电阻无穷大，即断路，则相当于没有给信号源并联电阻，电压就是初值，不会衰减，这就是上面所说的信号源电压衰减的少。
输出电阻用来衡量放大器带负载能力的强弱。
当放大器将放大了的信号输出给负载电阻RL时，对负载RL来说，放大器可以等效为具有内阻Ro的信号源，由这个信号源向RL提供输出信号电压和输出信号电流。
Ro称为放大器的输出电阻，它是从放大器输出端向放大器本身看入的交流等效电阻。
如果输出电阻Ro很小，满足R0<<RL条件，则当RL 在较大范围内变化时，就可基本维持输出信号电压的恒定。
反之，如果输出电阻Ro很大，满足Ro>>RL条件，则当RL在较大范围内变化时，就可维持输出信号电流的恒定。
放大器在不同负载条件瞎维持输出信号电压（或电流）恒定的能力称为带负载能力。
而输出电阻Ro就是表征这种能力的一个性能指标。
关键点是把放大器等效为了具有内阻的信号源，而将负载并联到了信号源内阻上，这样分析同输入电阻方法相同。
共集电极放大器又称为射极跟随器，具有很大的输入电阻和较小的输出电阻（一般为几欧或几百欧）。
为了降低输出电阻值，可选用B值大的管子，较小的输出电阻，说明具有很强的带负载能力，负载在较大范围内变化时，基本可以维持输出信号电压的恒定。
运放输入阻抗和类别
一、输入阻抗和输出阻抗（1）首先，输入阻抗和输出阻抗是相对的。
阻抗，简单的说就是阻碍作用，甚至可以说就是电阻，即另一层意思上的等效电阻。
引入输入阻抗和输出阻抗，最大的目的是在设计电路中提高效率，即要达到阻抗匹配，达到最佳效果。
阻抗匹配可以这样简单了解：假设一个电路中R为负载电阻，r为电源E的内阻，E为电压源。
由于r的存在，当R很大时，电路接近开路状态；而当R很少时接近短路状态。
显然负载在开路及短路状态都不能获得最大功率。
根据式: P=I2R=(ER+r )2R= E24r+(R−r)2R从上式可看出，当R=r时此时负载所获取的功率最大。
所以，当负载电阻等于电源内阻时，负载将获得最大功率。
这就是电路阻抗匹配的基本原理。
（2）输入输出阻抗都跟电路的具体设计有关。
这里先提供几条经验：1、阻抗匹配时负载可以得到最大的信号功率。
2、阻抗匹配时效率不一定最高。
3、前级输出阻抗大于后级输入阻抗时，传输效率变低，传输功率小于最大值。
4、前级输出阻抗小于后级输入阻抗时，传输效率变高，传输功率也小于最大值。
5、输入阻抗一般是高些为好，这样对前级输出要求不严格。
6、输出阻抗一般是低些为好，这样负载适应性强，负载能力强。
7、输入阻抗高往往易受到干抗，所以需要特别的设计（例如屏蔽）。
8、输出阻搞太低往往也受到元器件、传输导线和电源限制。
例如：有些功放的输出阻抗可以低到2Ω，再低的话已经没有意义（导线损耗反而成主要问题）。
二、ttl/coms型器件按导电类型不同，分为双极型集成电路和单极型集成电路两类。
前者频率特性好，但功耗较大，而且制作工艺复杂，绝大多数模拟集成电路以及数字集成电路中的TTL、ECL、HTL、LSTTL、STTL型属于这一类。
后者工作速度低，但输人阻抗高、功耗小、制作工艺简单、易于大规模集成，其主要产品为MOS型集成电路。
MOS电路又分为NMOS、PMOS、CMOS型。
（1）不同类型，不同工艺的器件其输入和输出阻抗也不同。

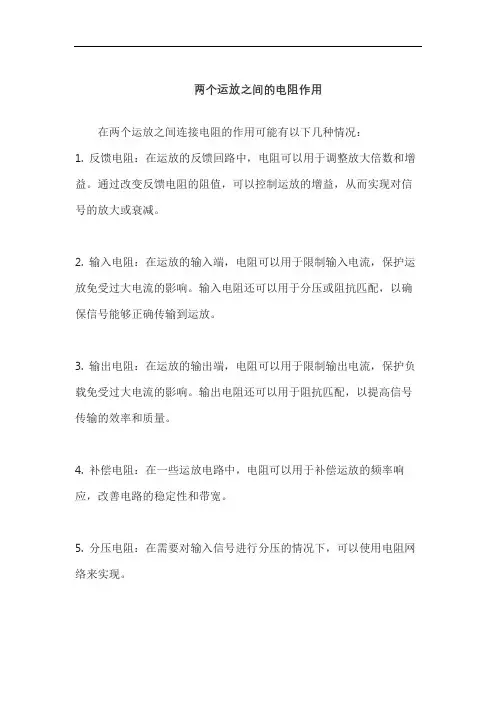

两个运放之间的电阻作用
两个运放之间的电阻作用
在两个运放之间连接电阻的作用可能有以下几种情况：
1. 反馈电阻：在运放的反馈回路中，电阻可以用于调整放大倍数和增益。
通过改变反馈电阻的阻值，可以控制运放的增益，从而实现对信号的放大或衰减。
2. 输入电阻：在运放的输入端，电阻可以用于限制输入电流，保护运放免受过大电流的影响。
输入电阻还可以用于分压或阻抗匹配，以确保信号能够正确传输到运放。
3. 输出电阻：在运放的输出端，电阻可以用于限制输出电流，保护负载免受过大电流的影响。
输出电阻还可以用于阻抗匹配，以提高信号传输的效率和质量。
4. 补偿电阻：在一些运放电路中，电阻可以用于补偿运放的频率响应，改善电路的稳定性和带宽。
5. 分压电阻：在需要对输入信号进行分压的情况下，可以使用电阻网络来实现。
三极管微变等效电路输入输出电阻
三极管微变等效电路输入输出电阻导论：在电子电路中，三极管是一种重要的元件，具有放大、开关等功能。
在三极管的应用中，经常需要考虑其输入输出电阻。
本文将介绍三极管微变等效电路输入输出电阻的相关知识，并讨论其计算方法及影响因素。
第一部分：三极管微变等效电路三极管微变等效电路是用来描述三极管的小信号特性的电路模型。
它是基于小信号近似的原理，将三极管的非线性特性线性化，从而方便进行分析和计算。
在这个等效电路中，通常包括输入电阻、输出电阻等参数。
第二部分：输入电阻的定义和计算输入电阻是指在三极管的输入端口，当输入信号电阻源电压为零时，引起输入端口电流变化的电压变化比。
通常表示为rπ。
在三极管的等效电路中，输入电阻可以通过计算交流小信号模型中的参数来获得。
一般来说，输入电阻的计算方法有两种：基本计算方法和近似计算方法。
其中，基本计算方法需要根据三极管的基本参数和特性方程进行繁琐的计算，而近似计算方法则是进行一定假设的条件下的简化计算。
除了上述方法，还可以通过实验测量的方法来获得三极管的输入电阻。
例如可以将三极管接入一个小信号测试中，通过改变输入信号的电压和测量输入端口的电流，从而获得输入电阻。
第三部分：输出电阻的定义和计算输出电阻是指在三极管的输出端口，当输出信号电压为零时，引起输出端口电流变化的电流变化比。
通常表示为ro。
在三极管的等效电路中，输出电阻可以通过计算交流小信号模型中的参数来获得。
与输入电阻一样，输出电阻的计算方法包括基本计算方法和近似计算方法。
在实际工程中，通常采用近似计算方法，因为它更加简便。
除了计算方法，实验测量也是获得输出电阻的一种有效方法。
同样可以通过测量输出端口的电流和电压来得到输出电阻。
第四部分：影响因素分析三极管的输入输出电阻受到多种因素的影响。
主要包括管子几何尺寸、基材电阻、电子浓度、应力效应、温度效应等。
其中，管子几何尺寸是决定输入输出电阻的关键因素。
电阻效应被电子浓度和基材电阻共同影响。
输入阻抗与输出阻抗
输入阻抗与输出阻抗小组成员：张曦付伟奚佳毅作为衡量放大电路性能的重要指标，对输入电阻和输出电阻进行深入探讨有很重要的意义。
本文在输入电阻和输出电阻的概念和定义，它们对放大电路性能的影响，以及不同类型放大电路中的求解三方面对输入阻抗输出阻抗进行了研究和总结。
一、Ri，Ro的概念和定义○1Ri的概念和定义:放大器输入端看进去有一个等效电阻，称为输入阻抗。
如图所示计算方法○2Ro的概念和定义:利用等效电源定理，从放大器输出端看进去可等效为一个电压源和内iii IUR阻相串联，这个等效内阻称为输出电阻计算方法：1、外电阻短路，U/I2、令电压源为零，计算Ro二、Ri，Ro对电路的影响○1Ri对电路的影响Ri的大小，表明放大器对信号源的利用率，输入阻抗越大对信号的利用率越高。
Ri的的大小决定了放大电路对前面电路的影响，输入阻抗越大，输入电流就越小，从而对前面电路的影响就越小。
Ri的大小影响多级放大电路中电压增益的大小，在计算每一级的电压增益时，后一级的输入电阻对前一级的增益有影响。
○2Ro对电路的影响Ro的大小表明了放大器受后级电路的影响程度，输出阻抗越小受后面电路的影响越小。
Ro衡量放大器带负载能力的重要指标，输出电阻越大带负载能力越大。
三、Ri，Ro在不同放大电路中的求解○1单级放大电路交流通路：○2多级放大电路交流通路：h参数等效电路：u ou i输入电阻:hie Rb R i //= 输出电阻:Re //11feo h Rc hie R ++=此外,在本例题中表现了输入阻抗对前一级电路增益的影响. 第二级的输入阻抗:))(Re//1(2L fe i R h hie R ++= 第一级的增益:hieR R h Au i c fe )//(11-=○3负反馈放大电路 对于负反馈放大器经常采用方框图法，即将实际电路分解为基本放大器A 和反馈网络B 两部分。
对于输入电路：对电压反馈，令Uo=0，对于电流反馈，令Io=0；对于输出电路：对并联反馈，令Ui=0, 对于串联反馈令Ii=0。
三极管放大电路输入输出电阻计算
三极管放大电路输入输出电阻计算三极管是一种常见的电子元件，广泛应用于各种放大电路中。
在三极管放大电路中，输入输出电阻是一个重要的参数，它决定了电路的输入和输出特性。
本文将从三极管的基本工作原理、输入输出电阻的定义和计算方法等方面进行详细介绍，帮助读者更好地理解和应用三极管放大电路。
一、三极管的基本工作原理三极管是一种半导体器件，由三个掺杂不同的半导体材料层构成。
其中，掺杂浓度最高的被称为发射区（Emitter），掺杂浓度次之的被称为基区（Base），掺杂浓度最低的被称为集电区（Collector）。
三极管的工作原理是利用外加电压控制发射区和集电区之间的电流，从而实现对电流的放大作用。
在正常工作状态下，三极管的基区和集电区之间形成一个正向偏置的二极管结，发射区和基区之间形成一个正向偏置的二极管结。
当外加正向偏置电压时，发射区和基区之间的二极管结导通，同时集电区和基区之间的二极管结截断。
由于发射区和集电区之间的电流放大作用，使得从集电区到发射区的电流得到放大，实现了信号的放大作用。
二、输入输出电阻的定义在三极管放大电路中，输入输出电阻是指在电路的输入端或输出端加上一个测试信号时，测试信号源所感受到的等效电阻。
输入电阻是指当输入端加上一个测试信号时，测试信号源所感受到的等效电阻；输出电阻是指当输出端加上一个测试信号时，测试信号源所感受到的等效电阻。
输入输出电阻是衡量电路输入输出特性的重要参数，它直接影响电路的输入输出特性，是电路设计中需要考虑的关键参数之一。
三、输入输出电阻的计算方法1.输入电阻的计算方法输入电阻是指在输入端加上一个测试信号时，测试信号源所感受到的等效电阻。
在三极管放大电路中，输入电阻可以通过以下方法进行计算。
首先将输入端接地，然后加上一个测试信号源，并测出输入端的电压。
接着去掉测试信号源，用一个理想的电压源代替，在理想电压源的电压不变的情况下，测出输入端的电流。
输入电阻就等于理想电压源的电压除以测出的输入端电流。
输入电阻和输出电阻的意义
比如在线阵 CCD 输出后进行相关双采样前需接一级射极跟随器来增大电流， 提高驱动后级电路的能力。因为信号源电阻会影响电路的输出电阻，所以应 考虑信号源内阻 Rs 的影响。此外，负载电阻 RL 会影响输入电阻 Ri 的，这 在放大电路的分析和设计计算时应予以注意。 共发射极放大电路的电压放大倍数较大，而且输出信号电压与输入信号电 压反相。他的电流放大倍数也比较大。他的输入电阻和输出电阻大潇合适。 这种电路常应用于对输入电阻、输出电阻无特殊要求的地方，作为一般低频 多级放大电路的输入级、中间级或输出级。 共基级放大电路的电压放大倍数也比较大，而且输出信号与输入信号电压 同相。他的电流放大倍数小于 1，不能放大电流。这种电路的输入电阻小， 输出电阻适中。由于他的频率特性较好，常用于宽频带放大器和高频带放大 器。 扩展阅读：浅谈电路中的各种地
当放大器将放大了的信号输出给负载电阻rl时对负载rl来说放大器可以等效为具有内阻ro的信号源由这个信号源向rl提供输出信号电压和输出信号电流
输入电阻和输出电阻的意义
输入电阻是用来衡量放大器对信号源的影响的一个性能指标。输入电阻 越大，表明放大器从信号源取的电流越小，放大器输入端得到的信号电压也 越大，即信号源电压衰减的少。理论基础：Us=(Rs+Ri)*I。Rs 为信号源内阻， Ri 为放大器输入电阻。因此作为测量信号电压的示波器、电压表等仪器的放 大电路应当具有较大的输入电阻。如果想从信号源取得较大的电流，则应该 使放大器具有较小的输入电阻。 输出电阻用来衡量放大器带负载能力的强弱。当放大器将放大了的信号输 出给负载电阻 RL 时，对负载 RL 来说，放大器可以等效为具有内阻 Ro 的信 号源，由这个信号源向 RL 提供输出信号电压和输出信号电流。Ro 称为放大 器的输出电阻，它是从放大器输出端向放大器本身看入的交流等效电阻。如 果输出电阻 Ro 很小，满足 R0RL 条件，则当 RL 在较大范围内变化时，就可 维持输出信号电流的恒定。放大器在不同负载条件瞎维持输出信号电压(或电 流)恒定的能力称为带负载能力。而输出电阻 Ro 就是表征这种能力的一个性 能指标。 共集电极放大器又称为射极跟随器，具有很大的输入电阻和较小的输出电 阻(一般为几欧或几百欧)。为了降低输出电阻值，可选用 B 值大的管子，较 小的输出电阻，说明具有很强的带负载能力，负载在较大范围内变化时，基 本可以维持输出信号电压的恒定。共集电极电路不能放大电压信号(总是小于 1)，但可以放大电流信号，放大功率。该电路常应用于多级放大电路中高输 入阻抗的输入级，低输出阻抗的输出级，或者作为实现阻抗变换的缓冲级。
共射极放大电路输入电阻小,输出电阻大
共射极放大电路输入电阻小,输出电阻大1.引言1.1 概述概述部分的内容可以包括以下信息：共射极放大电路是一种常见的电子电路结构，其具有输入电阻小、输出电阻大的特点。
该电路由三个主要元件组成：晶体管、负载电阻和输入信号源。
它是一种常见的放大电路，被广泛应用于各种电子设备和通信系统中。
在共射极放大电路中，输入电阻小是指电路对输入信号的阻抗较低，能够有效地接收和放大输入信号。
这种特性使得电路对外部信号源具有较高的灵敏度，能够以较低的电压或电流驱动电路。
因此，共射极放大电路在信号放大和传输中具有重要的作用。
而输出电阻大是指电路对外部负载的阻抗较高，能够有效地驱动负载并提供稳定的输出信号。
这种特点使得电路能够为外部设备提供较大的输出功率，同时保持较低的失真和波形变形。
因此，共射极放大电路在功率放大和信号传输中有着其他电路结构无法替代的优势。
通过分析共射极放大电路的输入电阻小和输出电阻大的原因，可以更好地理解这种电路结构的特性和应用。
本文将详细介绍共射极放大电路的工作原理、输入电阻小的原因以及输出电阻大的原因，以期对读者对该电路的理解和应用有所帮助。
文章结构部分的内容可以如下编写：1.2 文章结构本篇文章将围绕共射极放大电路的特性展开讨论，主要着重于分析该电路的输入电阻小和输出电阻大这一特点。
文章将分为引言、正文和结论三个部分。
在引言部分，我们将对共射极放大电路进行概述，介绍其基本原理和使用场景。
同时，我们还会阐述本文的目的，即解析共射极放大电路的输入电阻小和输出电阻大的原因。
这将为读者打下坚实的理论基础，使其对文章的内容有一个整体的把握。
在正文部分，我们将先详细介绍共射极放大电路的结构和工作原理。
接着，我们会深入探讨为何该电路具有输入电阻小的特点。
通过分析电路中的元件和信号传输过程，我们将揭示输入电阻小的原因，并举例说明此特性对电路性能的影响。
随后，我们将继续探讨共射极放大电路为何具有输出电阻大的特性。
我们将分析电路中各个元件的作用和相互影响，解释输出电阻大的原因。
三极管电阻测量方法
三极管电阻测量方法三极管是一种常用的半导体器件，其内部结构复杂，但它在电子电路中的应用非常广泛。
在实际电路应用中，经常需要测量三极管的电阻值，这有助于确保电路的正常工作和故障排除。
本文将介绍三极管电阻测量的方法。
三极管一般由三个区域组成，即发射极、基极和集电极。
为了测量三极管的电阻，我们需要插入一个外部电阻到三极管的两个区域之间，并测量其电压差和电流。
根据欧姆定律（U=IR），我们可以得到所需的电阻值。
三极管的电阻值有两种类型：输入电阻和输出电阻。
输入电阻指的是当三极管的基极电压变化时，发射极电流的变化。
输出电阻是指当三极管的集电极电压变化时，集电极电流的变化。
下面将分别介绍两种类型的电阻测量方法。
1.输入电阻测量方法：（1）将一个电阻器连接到三极管的基极和发射极之间，并将电阻器的电阻值设为R1。
即在三极管的输入端串联一个待测电阻。
（2）将一个直流电源连接到三极管的发射极和集电极之间。
（3）使用万用表测量电阻器两端的电压差，记为U1。
（4）打开直流电源，测量三极管发射极到集电极之间的电流，记为I1。
（5）根据欧姆定律（U1=I1*R1），计算出三极管的输入电阻：Rin = U1/I1。
2.输出电阻测量方法：（1）将一个电阻器连接到三极管的集电极和公共接地之间，并将电阻器的电阻值设为R2。
即在三极管的输出端串联一个待测电阻。
（2）将一个直流电源连接到三极管的发射极和基极之间。
（3）使用万用表测量电阻器两端的电压差，记为U2。
（4）打开直流电源，测量三极管集电极到发射极之间的电流，记为I2。
（5）根据欧姆定律（U2=I2*R2），计算出三极管的输出电阻：Rout = U2/I2。
需要注意的是，在实际测量中，我们应该选择合适的电源电压和测量精度，以确保测量结果的准确性。
此外，在测量输入电阻时，需要注意将三极管工作在正确的工作点，避免过大的电流导致设备损坏。
测量输出电阻时，应注意将三极管工作在放大区，以保持其线性特性。
共集电极电路电压放大倍数 ,输入电阻 ,输出电阻
共集电极电路引言共集电极电路是一种常见的放大电路，也被称为电压跟随器。
它通过输入信号的放大来产生输出信号，并且具有一定的电压放大倍数，输入电阻和输出电阻。
本文将详细介绍共集电极电路的工作原理、特点以及如何计算电压放大倍数、输入电阻和输出电阻。
工作原理共集电极电路由晶体管、电容和电阻组成。
其中晶体管的发射极与负载电阻相连，基极与输入电容和输入电阻相连，集电极则通过电阻与电源相连。
当输入信号加在输入电容上时，当信号为正半周期时，电容对信号具有低阻抗，信号较大部分通过电容进而对基极放电，因而晶体管进入放大区，放大信号后通过集电极输出。
当信号为负半周期时，输入电容对信号具有高阻抗，此时信号无法通过电容，而是通过输入电阻进入基极，使晶体管继续工作。
这样，输入信号的正负半周期都能够通过晶体管的放大，从而实现电压的跟随放大。
特点1.电压放大倍数较小：由于共集电极电路是一个电压跟随器，其输出电压近似等于输入电压，因此电压放大倍数较低。
2.输入电阻较高：共集电极电路的输入电阻取决于基极与输入电容并联后的电阻。
输入电容对信号具有低阻抗，因此输入电阻相对较高。
3.输出电阻较低：由于晶体管的集电极直接与负载电阻相连，而负载电阻一般取得较小，输出电阻相对较低。
计算电压放大倍数、输入电阻和输出电阻共集电极电路的电压放大倍数可以通过以下公式计算：A v=−R c R e其中，Av代表电压放大倍数，Rc是负载电阻，Re是发射极电阻。
输入电阻的计算公式如下：R in=β⋅R e其中，Rin代表输入电阻，β是晶体管的电流放大倍数。
输出电阻的计算公式如下：R out=R c其中，Rout代表输出电阻。
需要注意的是，上述公式都是近似计算，实际电路中可能存在其他影响因素，例如晶体管的非线性等。
总结共集电极电路是一种常见的放大电路，具有一定的电压放大倍数、输入电阻和输出电阻。
它通过晶体管的放大作用，实现输入信号的跟随放大，输出与输入信号类似但幅度增大。
输入电阻小,输出电阻大的放大电路类型
输入电阻小,输出电阻大的放大电路类型一、引言放大电路是电子设备中常见的一种电路，其作用是将输入信号放大后输出。
而输入电阻和输出电阻是衡量放大电路性能的重要指标之一。
本文将重点讨论输入电阻小、输出电阻大的放大电路类型。
二、基本原理输入电阻是指放大电路对输入信号的阻抗，而输出电阻是指放大电路对外部负载的阻抗。
当输入电阻较小时，放大电路对输入信号的损耗较小，可以更好地接收输入信号；而当输出电阻较大时，放大电路可以驱动更大的负载，输出信号能够保持较好的稳定性。
三、常见放大电路类型1. 电压放大器电压放大器是一种常见的放大电路类型，它通过放大输入电压信号的幅值来实现信号放大。
其中，共射放大器是一种输入电阻较小、输出电阻较大的放大电路。
共射放大器的输入电阻由输入电容和基极电阻决定，输出电阻由负载电阻决定。
这种放大电路适用于对电压信号进行放大的场合，常见于音频放大器和通信系统中。
2. 电流放大器电流放大器是一种将输入电流信号放大的放大电路类型。
其中，共基放大器是一种输入电阻较小、输出电阻较大的放大电路。
共基放大器的输入电阻由发射极电阻决定，输出电阻由集电极电阻决定。
这种放大电路适用于对电流信号进行放大的场合，常见于传感器信号处理和测量仪器中。
3. 功率放大器功率放大器是一种将输入信号放大后输出较大功率的放大电路类型。
其中，甲类功率放大器是一种输入电阻较小、输出电阻较大的放大电路。
甲类功率放大器通过控制输入信号和直流偏置电压的交流部分来实现放大。
这种放大电路适用于需要输出较大功率的场合，常见于音响系统和射频发射系统中。
四、特点和应用输入电阻小、输出电阻大的放大电路具有以下特点：1. 输入电阻小，能够更好地接收输入信号，减少信号损耗。
2. 输出电阻大，能够驱动更大的负载，输出信号稳定性高。
基于以上特点，这种放大电路适用于以下应用场景：1. 信号放大：在音频放大器、视频放大器等设备中，输入电阻小、输出电阻大的放大电路能够有效放大输入信号，提升音频、视频质量。
【转】输入电阻和输出电阻的作用
【转】输⼊电阻和输出电阻的作⽤
1、三极管的输⼊电阻（应该是阻抗）是越⼤越好的，但也要与前级的阻抗匹配，因为这⾥有点茅盾，就是，在⼤多数情况下，好的三极管的输出电阻是越⼩越好的。
所以，前后级要匹配才是最好。
2、输出电阻越⼩说明其⾃⼰⾝的损耗就越⼩，输出带负载的能⼒越⼤。
输⼊电阻越⼤说明其对输⼊信号的电压和电流要求越低，其对⼩信号的放⼤能⼒越好。
3、输⼊电阻的⼤⼩是要依据前级，如果前级是电流源性质的输出，或就是电流型信号源，当然输⼊电阻越⼩越好，反之，前级为电压源，⽽输⼊电阻还是⼩的话，恐怕这个三极管就处在截⾄区了。
4、⼀个输出信号连接到⾼速⽰波器上，⽰波器是50欧姆输⼊阻抗，这个时候就测不到信号了，原因是相对于50欧姆的阻抗，我的板⼦上的信号源⽆法提供那么⼤的电流。
后来就增加了射随器，射随器的输⼊阻抗⼤，输出阻抗⼩。
这个时候的提供给⽰波器的电流实际上是外部电源提供了，⽽不是最初的信号源。
信号源是来驱动我的射随器了。
输⼊阻抗⼤，那么只需要从信号源索取很⼩的电流，前⼀级不⼀定就能够提供给你很多的电流。
三极管阻值
三极管阻值
三极管的阻值通常是指其输入、输出和反向传输的电阻。
以下是三个主要的阻值：
1.输入电阻（Base-Emitter Resistance）：输入电阻指的是三极
管基极（Base）和发射极（Emitter）之间的电阻。
它决定
了从信号源输入到三极管的电流。
输入电阻通常是比较低
的，一般在几十欧姆（Ω）到几千欧姆（kΩ）之间。
2.输出电阻（Collector-Emitter Resistance）：输出电阻指的是
三极管的集电极（Collector）和发射极（Emitter）之间的
电阻。
它决定了从三极管输出的电流。
输出电阻可以根据
三极管类型和工作条件的不同而有所变化，一般可以在几
十欧姆（Ω）到几千欧姆（kΩ）范围内。
3.反向传输电阻（Reverse Transfer Resistance）：反向传输电
阻指的是三极管的集电极（Collector）和基极（Base）之
间的电阻。
它反映了当基极和集电极之间施加反向电压时，对电流的传输能力。
反向传输电阻很高，通常在兆欧姆
（MΩ）级别以上。
需要注意的是，这些阻值是一般性的指导值，实际的三极管阻值会受到具体器件、工作条件和电路设计等因素的影响，因此具体数值可能有一定差异。
此外，不同类型（如NPN、PNP等）和不同制造商的三极管也可能会有不同的阻值范围。
输入电阻和输出电阻的物理意义
输入电阻和输出电阻的物理意义好嘞，咱们今天聊聊输入电阻和输出电阻，这两个小家伙在电路里可有着举足轻重的地位。
想象一下，你在家里开派对，邀请了一堆朋友。
派对上，进门的客人就是输入电阻，而在屋子里热火朝天的朋友们则是输出电阻。
是不是有点意思？这俩角色决定了派对的热闹程度和气氛。
首先说说输入电阻。
这家伙就像是你门口的保安，负责决定谁能进来、谁不能进来。
如果输入电阻很高，那就意味着这个电路特别“挑食”，只想让高电压、低电流的信号进来。
这就好比你派对的门口只放一扇小窗户，来的人必须穿着正装才能进来，牛仔裤和拖鞋的朋友可就被拒之门外了。
这样一来，电路能有效地隔离不必要的干扰信号，真是太贴心了。
不过，别以为高输入电阻就一定好，太高的输入电阻有时也会造成信号的失真，像个固执的门卫，非要让大家排队才能入场，结果越等越烦。
再来聊聊输出电阻。
这个角色更像是你家里边的餐桌，桌子上有多少好吃的，才能让大家更满意。
输出电阻低，意味着电路能够给外部设备提供充足的电流，就像你家里边的桌子上摆满了美味的佳肴，谁来都能吃得爽。
不过，输出电阻一旦高了，就像你餐桌上只放了几块饼干，想吃的人一来就得干等着，根本无法满足大家的需求。
输出电阻的高低直接影响到电路的驱动能力，要是你用一个高输出电阻的电路去推一个负载，效果可就像是蜗牛爬一样，慢得让人心急。
输入电阻和输出电阻就像是电路里的“夫妻档”，一个负责迎接信号，一个负责传递信号，俩人默契配合，才能让整个电路运转得顺畅。
咱们的电子设备也跟人一样，都是讲究匹配的。
比如，你要是用一个高输出电阻的设备去驱动低输入电阻的设备，那简直就像让一个大力士去抬一根羽毛，根本不费力气，结果什么都推不动。
反过来也是一样，低输出电阻的设备去驱动高输入电阻的设备，就像是让一个小学生去推动一辆大卡车，结果只能是一场悲剧。
输入电阻和输出电阻的应用场景也各有千秋。
输入电阻高的设备常用于信号采集，像是传感器、放大器这些，能够保证信号不被干扰，保持清晰。
多级放大电路前一级输出电阻和后一级输入电阻
多级放大电路是由多个放大器级联连接而成的一种电路，它可以实现信号的多级放大，提高整体放大倍数和增益。
在多级放大电路中，前一级输出电阻和后一级输入电阻的匹配和设计是非常重要的，它们直接影响了信号的传递和放大效果。
接下来我们将从多个方面详细介绍前一级输出电阻和后一级输入电阻在多级放大电路中的作用和设计原则。
一、前一级输出电阻的作用和设计原则1. 前一级输出电阻的作用前一级输出电阻是指前一级放大器的输出端点的电阻。
它的作用主要有两个方面：一方面是与后一级输入电阻匹配，保证信号的正常传递和最小功率损耗；另一方面是影响整个电路的频率响应和带宽。
2. 前一级输出电阻的设计原则在设计前一级输出电阻时，需要考虑以下几个原则：（1）与后一级输入电阻匹配。
保证前一级输出电阻和后一级输入电阻之间的阻抗匹配，避免信号的反射和功率损耗。
（2）尽量降低输出电阻。
采用合适的电路结构和元器件参数设计，尽量降低前一级输出电阻，减小信号的失真和功率损耗。
（3）满足整体电路的频率响应和带宽要求。
根据实际应用需求，设计合适的前一级输出电阻，保证整个多级放大电路的性能满足要求。
二、后一级输入电阻的作用和设计原则1. 后一级输入电阻的作用后一级输入电阻是指后一级放大器的输入端点的电阻。
它的作用主要有两个方面：一方面是接收前一级的输出信号，保证信号的正常传递和最小功率损耗；另一方面是影响整个电路的输入阻抗和输入信号的衰减。
2. 后一级输入电阻的设计原则在设计后一级输入电阻时，需要考虑以下几个原则：（1）与前一级输出电阻匹配。
保证后一级输入电阻和前一级输出电阻之间的阻抗匹配，避免信号的反射和功率损耗。
（2）尽量提高输入电阻。
采用合适的电路结构和元器件参数设计，尽量提高后一级输入电阻，减小信号的衰减和功率损耗。
（3）满足整体电路的输入阻抗要求。
根据实际应用需求，设计合适的后一级输入电阻，保证整个多级放大电路的输入阻抗满足要求。
多级放大电路中的前一级输出电阻和后一级输入电阻在整个电路中起着非常重要的作用，它们直接影响了信号的传递和放大效果。
共射极放大电路输入电阻小,输出电阻大。
射极放大电路是一种常见的电子放大电路，其特点是输入电阻小、输出电阻大。
本文将对射极放大电路的输入电阻和输出电阻进行深入探讨。
一、射极放大电路的输入电阻射极放大电路的输入电阻指的是电路对输入信号的阻抗。
在射极放大电路中，输入信号通过电容器耦合的方式输入到晶体管的基特殊，而晶体管的输入电阻很大，因此整个电路的输入电阻也较大。
二、射极放大电路的输出电阻射极放大电路的输出电阻是指电路对外部电路输出信号的阻抗。
在射极放大电路中，输出信号从晶体管的集电特殊输出，而晶体管的集电特殊可以看作是一个较大的电阻，因此整个电路的输出电阻也较大。
三、射极放大电路的特点从以上内容可以看出，射极放大电路的输入电阻小、输出电阻大的特点主要来源于晶体管的性质。
晶体管是一种半导体器件，其特点是输入电阻很大，输出电阻也较大。
射极放大电路适合用于需要在输入端接受弱信号、输出端驱动重载电路的场合。
四、射极放大电路的应用射极放大电路常用在放大弱信号、驱动重载电路和作为前级放大器的场合。
在无源音箱中，射极放大电路可以用来放大音频信号，驱动耳机或扬声器，实现声音的放大和增强。
射极放大电路的输入电阻小、输出电阻大的特点使其在电子电路中具有重要的应用价值。
对这一特点的深入理解和应用可以帮助工程师们设计出更稳定、更高性能的电子产品。
射极放大电路的输入电阻小、输出电阻大的特点使其在电子电路中广泛应用。
尤其在各种通信系统、音频放大器、仪器仪表以及各种控制系统中都有着重要的地位。
下面将继续探讨射极放大电路的应用领域以及其在实际工程中的应用。
一、射极放大电路在通信系统中的应用在通信系统中，射极放大电路通常用作信号放大和驱动模块。
信号源产生的微弱信号需要经过增幅才能够被传输到远处的接收端。
射极放大电路可以对微弱的信号进行放大，同时具有较高的输入阻抗，能够有效地接收输入信号，保证信号的完整传输。
而且射极放大电路的输出阻抗大，能够驱动一定负载，满足通信系统对信号传输的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输入电阻是用来衡量放大器对信号源的影响的一个性能指标。
输入电阻越大，表明放大器从信号源取的电流越小，放大器输入端得到的信号电压也越大，即信号源电压衰减的少。
理论基础：Us=（Rs+Ri）×I。
Rs 为信号源内阻，Ri为放大器输入电阻。
因此作为测量信号电压的示波器、电压表等仪器的放大电路应当具有较大的输入电阻。
对于一般的放大电路来说，输入电阻当然是越大越好。
如果想从信号源取得较大的电流，则应该使放大器具有较小的输入电阻。
输出电阻用来衡量放大器在不同负载条件下维持输出信号电压（或电流）恒定能力的强弱，称为其带负载能力。
当放大器将放大了的信号输出给负载电阻RL时，对负载RL来说，放大器可以等效为具有内阻Ro的信号源，由这个信号源向RL提供输出信号电压和输出信号电流。
Ro称为放大器的输出电阻，它是从放大器输出端向放大器本身看入的交流等效电阻。
如果输出电阻Ro很小，满足Ro<<RL条件，则当RL在较大范围内变化时，就可基本维持输出信号电压的恒定。
反之，如果输出电阻Ro很大，满足Ro>>RL条件，则当RL在较大范围内变化时，就可维持输出信号电流的恒定。
如手机电池，它的内阻可以等效看作输出电阻，用了几年后，内阻高了，也就要报废了，因为带不动外面的东西了。
电压放大和互阻放大电路，即输出为电压信号的放大电路，Ro 越小，负载RL对的变化对输出信号Vo的影响越小。
而且只要负载RL 足够大，信号输出功率一般较低，能耗也较低。
多用于信号的前置放大和中间级放大。
对于一般的放大电路来说，输出电阻当然越小越好。
电流放大和互导放大电路，即输出为电流信号的放大电路，与
受控电流源并联的Ro越大，负载RL的变化对输出电流Io的影响越小。
则与前两种相比当供电电源相同时，可得到较大输出电流信号，所以功率可能到达较大的值，对供电电源的能耗较大。
通常用于电子系统的输出级，可作为各种输出物理变量变换器（如音响系统的扬声器，动力系统的电动机等）的驱动电路。
