风井施工方案

合集下载

风井模板施工方案

风井模板施工方案

风井模板施工方案目录第1章编制依据 (1)1.1 编制依据 (1)1.2 编制原则 (2)1.3 图表编号规则 (2)第2章工程概况 (3)2.1 1号风井结构工程概况 (3)2.2 工程重点、难点分析 (5)2.3 施工风险因素分析 (6)第3章施工准备 (7)3.1 技术准备 (7)3.2 人员准备 (7)3.3 材料准备 (7)3.4 机具准备 (8)3.5 现场准备 (8)3.6 运输准备 (8)3.7 试验检验工作 (8)第4章施工安排 (10)4.1 施工流水段的划分 (10)4.2 施工进度安排 (11)第5章模板(脚手架)体系选择 (12)5.1 确定模架选型原则 (12)5.2 比较优选 (12)5.3 确定模架(脚手架)选型 (12)第6章模板(脚手架)设计方案与施工工艺 (15)6.1 模板设计形式 (15)6.2 模板配置技术参数 (15)6.2.1 侧墙模板配置 (15)6.2.2 中隔墙模板配置 (16)6.2.3 加强环梁1模板配置 (17)6.2.4 中板圈梁模板配置 (18)6.2.5 立柱模板配置 (19)6.2.6 节点模板配置 (20)6.3 模板堆放 (21)6.4 模板安装工艺流程 (21)6.4.1 侧墙模板安装 (21)6.4.2 中板圈梁模板安装 (22)6.4.5中柱模板安装 (23)6.4.3 加强环梁1模板安装 (23)6.4.4 模板安装的安全技术要求 (24)6.5 模板拆除工艺流程 (24)6.5.1 侧墙、中隔墙模板拆除 (25)6.5.2 中板圈梁模板拆除 (25)6.5.3 加强环梁1模板拆除 (25)6.5.4 柱模拆除 (25)6.5.5 模板拆除的安全技术要求 (25)第7章一般要求及质量标准 (27)7.1 施工技术措施 (27)7.2 其它保证措施 (27)7.3 模架材料、产品质量标准和检验控制措施 (28)7.3.1 模架(脚手架)材料、产品质量标准 (28)7.3.2 检验控制措施 (28)7.4 模板质量标准及检查验收 (28)7.4.1 质量标准及监测监控措施 (28)7.4.2 施工质量要求 (29)7.4.3 验收标准 (29)第8章成品保护措施 (32)第9章季节性施工措施 (33)9.1 施工准备 (33)9.2 冬季施工技术措施 (33)第10章安全保证措施 (34)10.1 安全目标 (34)10.2 安全管理体系及保证措施 (34)10.2.1 各主要项目安全措施 (36)10.3 消防保卫措施 (38)10.3.1 消防措施 (39)10.3.2 保卫措施 (40)第11章绿色施工保证措施 (41)11.1 组织机构 (41)11.2 节约资源管理措施 (41)11.3 固体废弃物管理措施 (42)11.4 职业健康与安全管理措施 (42)第12章应急预案 (43)12.1 应急组织机构及职责 (43)12.2 应急救援行动程序 (45)12.3 报告程序 (45)12.3.1 报告事故内容 (45)12.3.2 其他要求 (46)12.4 应急救援联络方式 (46)12.4.1 应急救援领导小组成员联络方式 (46)12.4.2 工程参建单位及相关单位联系方式 (47)12.5 应急救援物资 (47)12.5.1 应急救援物资储备 (47)12.5.2 应急救援物资管理制度 (47)12.6 风险源分析 (48)12.7 应急救援措施 (48)12.7.1 火灾 (48)12.7.2 机械事故 (49)12.7.3 触电事故 (49)12.7.4 高处坠落 (50)12.8 事故事件、紧急情况周边可利用资源 (50)附录:模板设计计算书 (52)一、结构典型部位荷载效应组合的设计值 (52)1.侧墙模板荷载效应组合的设计值 (52)2.中隔墙模板荷载效应组合的设计值 (53)3.立柱模板荷载效应组合的设计值 (54)4.加强环梁1模板荷载效应组合的设计值 (54)5.中板圈梁模板荷载效应组合的设计值 (55)二、模板及支撑受力验算 (55)1.侧墙模板及支撑受力验算 (55)2.中隔墙模板及支撑受力验算 (59)3.立柱模板受力验算 (59)4.加强环梁1模板及支撑受力验算 (61)5.中板圈梁模板及支撑受力验算 (62)6.支撑杆受力分析验算 (65)第1章编制依据1.1编制依据(1)《XX地铁6号线一期工程土建施工04合同段合同文件》;(2)地铁6号线一期工程04标段施工组织总设计;(3)地铁6号线一期工程花园桥站单位工程施工组织设计;(4)现有XX地铁6号线一期工程土建施工04合同段设计文件,现有设计图纸见表1-1;(5)现行《轨道交通工程施工质量验收标准(土建工程篇)》;(6)现行国家、行业及XX市的相关法律、法规、规范、规程、标准、图集,详见表1-2;(7)施工现场调查资料;(8)我单位现有的施工技术水平、施工管理水平和机械设备配套能力。

进风井工程施工方案设计

进风井工程施工方案设计

一、工程概况进风井是矿井通风系统的重要组成部分,其主要功能是为矿井提供新鲜空气,排除有害气体和热量。

本工程进风井设计深度为1000米,直径为6米,采用全断面掘进法施工。

工程内容包括井筒掘进、支护、硐室开挖、通风系统安装等。

二、施工方案设计1. 施工组织(1)成立项目领导小组,负责施工方案的制定、实施和监督。

(2)设立项目经理部,负责施工现场的管理和协调。

(3)根据工程进度,合理划分施工阶段,明确各阶段责任人。

2. 施工工艺(1)井筒掘进采用全断面掘进法,使用掘进机进行掘进。

掘进过程中,注意控制掘进速度,确保井筒成型质量。

(2)支护采用锚网索喷支护,确保井筒围岩稳定。

具体支护参数如下:锚杆:直径22mm,长度2.5m,间距1.5m×1.5m。

钢筋网:直径6mm,网格尺寸150mm×150mm。

喷射混凝土:厚度100mm,强度等级C20。

(3)硐室开挖硐室开挖采用爆破法,爆破参数根据岩石特性进行设计。

硐室开挖后,及时进行支护,确保硐室围岩稳定。

(4)通风系统安装通风系统安装包括风机、风筒、调节阀等设备的安装。

安装过程中,注意设备选型、安装位置和连接方式,确保通风系统运行稳定。

3. 施工进度安排(1)井筒掘进:预计工期为6个月。

(2)支护:预计工期为3个月。

(3)硐室开挖:预计工期为2个月。

(4)通风系统安装:预计工期为1个月。

4. 安全措施(1)加强施工现场安全管理,严格执行安全操作规程。

(2)定期进行安全检查,及时发现并消除安全隐患。

(3)加强员工安全教育培训,提高员工安全意识。

(4)配备必要的安全防护设施,确保员工安全。

5. 环保措施(1)加强施工现场环境保护,减少施工对周边环境的影响。

(2)合理利用施工材料,降低施工废弃物产生。

(3)加强施工废水、废气治理,确保达标排放。

三、施工保障措施1. 人员保障(1)组建一支经验丰富、技术过硬的施工队伍。

(2)对施工人员进行岗前培训,提高施工技能。

风井竖向洞口安全封堵施工方案

风井竖向洞口安全封堵施工方案

作业人员安全防护
安全帽:必须佩戴安 全帽,防止头部受伤
安全鞋:必须穿着防 滑、防刺穿的安全鞋
工作服:必须穿着符 合安全标准的工作服,
防止皮肤受伤
手套:必须佩戴手套, 防止手部受伤
安全绳:必须佩戴安 全绳,防止坠落
呼吸器:在密闭空间 作业时,必须佩戴呼
吸器,防止窒息
急救包:现场必须配 备急救包,以便及时 处理伤口和意外情况
安装封堵板
封堵板的选择:根据洞口尺寸和现场实际情况选择合适的封堵板 封堵板的安装:将封堵板放置在洞口处,确保其与洞口紧密贴合 固定封堵板:使用螺栓、螺母等紧固件将封堵板固定在洞口上 检查封堵效果:检查封堵板是否安装牢固,是否有漏风、漏水等现象
封堵板固定
封堵板类型:钢制、混凝土、复 合材料等
固定位置:洞口四周、洞口上下 等
添加标题
添加标题
添加标题
添加标题
固定方式:螺栓、焊接、粘结等
固定要求:牢固、可靠、耐久、 美观
04
安全防护措施
洞口周边防护
设立警戒线:防止无关人员进入施工现场 搭设防护棚:防止高空坠物和雨水侵入 铺设防滑垫:防止工人滑倒和摔倒 配备安全帽、安全带等个人防护用品:确保工人安全
THANK YOU
汇报人:
安全技术交底
施工前对施工人员进行安全技术交底,明确安全操作规程和注意事项 配备足够的安全防护设备,如安全帽、安全带、安全网等 定期对施工现场进行安全检查,及时发现和消除安全隐患 制定应急预案,确保在遇到突发情况时能够迅速作出响应和处理
安全检查与整改
定期进行安全检查,确保施工安全 对检查中发现的问题进行及时整改,避免安全隐患 加强施工人员的安全培训,提高安全意识 配备足够的安全防护设备,确保施工安全

中间风井施工方案

中间风井施工方案

中间风井施工方案目录一、前言 (2)1.1 编制依据 (3)1.2 工程概况 (3)二、施工准备 (4)2.1 施工组织 (5)2.2 施工材料 (6)2.3 施工设备 (7)三、施工方法 (8)3.1 风井开挖 (9)3.2 管道安装 (10)3.3 风井内部施工 (11)3.4 风井防水处理 (12)3.5 风井封顶 (13)四、施工进度计划 (15)五、安全措施 (15)5.1 一般安全措施 (16)5.2 特殊安全措施 (17)六、环境保护 (18)七、质量控制 (19)八、应急预案 (20)一、前言随着我国基础设施建设的不断推进,风能作为一种清洁、可再生的能源,已经成为了国家能源战略的重要组成部分。

在风力发电场的建设过程中,中间风井作为风力发电机组的关键部件之一,其施工质量直接影响到风力发电场的运行效率和安全性能。

制定一套科学、合理的中间风井施工方案,对于确保风力发电场的安全稳定运行具有重要意义。

本文档旨在为风力发电场中间风井施工提供详细的指导和建议,以确保施工过程的质量和进度。

在编制本方案时,我们充分考虑了国内外风力发电场中间风井施工的实际情况和技术发展趋势,结合了相关标准和规范的要求,力求使本方案具有较高的实用性和指导性。

本方案分为五个部分:第一部分为概述,主要介绍了中间风井施工方案的目的、背景和依据;第二部分为施工准备,包括施工组织设计、人员培训、材料设备采购等;第三部分为施工过程,详细阐述了中间风井的施工方法、技术要求和质量控制措施;第四部分为安全管理,重点介绍了施工现场的安全管理措施和应急预案;第五部分为总结与展望,对本方案的实施效果进行了总结,并对未来风力发电场中间风井施工的发展提出了展望。

1.1 编制依据国家及地方相关法规政策。

在方案编制过程中,我们严格遵守国家和地方政府有关建筑工程安全、环保、质量等方面的法规政策,确保施工过程的合规性。

现行设计规范与标准。

本方案参照了行业内的最新设计规范和标准,包括但不限于《建筑工程设计规范》、《建筑施工安全规范》等,确保设计方案的科学性和实用性。

风井施工方案

风井施工方案

3.5施工准备
3.5.1工广布置 计划风井施工工业广场临建共7间,井口绞 车房、井口值班室、区队学习室、井口电 工房、工具材料库房、井口临时配电室、 井口信号把钩室及工广大型材料堆场(含 水泥、速凝剂遮雨棚)60m2。 目前井口已有三间平房可利用。 另需布置井口混凝土搅拌站及喷浆机作业 棚。 以上临建需在5月30日前完工。
2.3通风瓦斯管理
上山施工: 施工对通风系统无影响。 下山施工:

提升施工需频繁开启风门, 造成漏风,对通风有一定 的影响。 开工前需临时延伸井筒, 安装两道正向过车风门进 行控风。

2.4防排水
上山施工:

下山施工:

井筒涌水可直接顺水沟排 放。施工时应将毛水沟一 次掘出,便于排水,杜绝 涌、淋水满巷流。

3.5施工准备

3.5.4排矸道及翻矸台
计划拆除风井与压风站隔墙,轨道出井口 5m后转向北,通向现矿大门口执勤室西侧, 在护坡处架空安装1吨电动翻矸机进行卸载。
3.5施工准备
3.5.5高压改线 矿井Ⅰ回路10KV高压供电线经过施工区, 29#杆位于新建风机房位置需迁移。 工程开工前需对地表现有10KV高压供电线 路进行改线,计划先加固28#、30#线杆, 然后将区间两档线(约200m)改为软联接。
柴家沟矿业有限公司安全改造项目 斜风井扩刷工程施工方案
陕西集华柴家沟矿业有限公司 二零一五年五月十一日
一、工程简介
1.1工程概况
1.1.1斜风井 斜风井总长488米,倾角25°,原断面为料石砌 碹半圆拱形,净宽2.4米、净高2.6米、净断面积 5.6m2。扩刷后断面净宽4.8米、净高3.8米、净断 面积15.76m2。基岩段长460.7m,掘宽4960mm、 掘高3880mm、掘进断面积16.62m2,采用锚网喷 联合支护,喷厚80mm;表土段长27.3m,掘宽 5600mm、掘高4300mm、掘进断面积20.71m2,采 用现浇钢筋砼支护,壁厚400mm。 风井内现敷设有12吋压风总管和8吋黄泥灌浆管 (暂用为井下排水管)。 矿井总回风量3029m3/min,风井现有风速8.98m/s。

煤矿风井井施工组织设计

煤矿风井井施工组织设计

第一章工程施工技术方案1设计要点针对井筒特征,冻结方案以“安全第一、防断管、少挖冻土、确保按期完成”为原则,确保井筒施工安全为目的,方案设计要点如下:(1)采取主冻结孔加辅助冻结孔的冻结方式,其中主冻结孔采用一次冻全深的冻结施工方案。

(2)采用信息化施工,实时监测冻结壁的发展情况,确保施工安全。

(3)为了掌握冻结壁温度场及其变化规律,应用OC-1010型计算机测温系统。

(4)根据温度应力场对基岩含水层进行验算,以保证掘进施工的安全。

2冻结方式根据回风立井井筒掘砌速度100m/月的施工要求,为了保证冻结壁的有效厚度,实现井筒尽快开挖。

经过对冻结壁形成及井筒掘进速度情况进行动态分析,以井筒掘至各水平时,冻结壁能够保证连续安全掘砌施工为原则,采取主冻结孔加辅助冻结孔的冻结方案。

3冻结深度的确定依据招标文件中确定回风立井冻结深度为472m,终止在粗砾岩中。

冻结孔深度确定如下:主冻结孔采取一次冻全深的冻结方式,冻结深度为472m;辅助孔冻结深度为250m。

4冻结技术参数的确定根据井筒工程地质条件,冻结参数确定如下:(1)积极冻结期盐水温度为-30~-32℃,维护冻结期盐水温度为-24~-26℃,盐水比重取1.27。

(2)冻结壁厚度根据小庄矿井基岩段地层的水文工程地质条件,设计中搜集了我单位在陕西胡家河煤矿风井、内蒙虎豹湾主井等类似地质条件下的冻结施工经验,冻结壁计算采用有限段高公式()σξkhPE⨯⨯⨯-=13计算,计算参数及结果见表2-1。

6冻结管结构设计冻结孔均下置φ140×5mm无缝钢管(200m以上),φ140×6mm无缝钢管(200~300m),φ140×7mm无缝钢管(300m以下)各类冻结管在250m以上采用内接箍连接方式,250m以下采用外接箍连接。

7测温孔设计为了准确掌握冻结温度场变化情况,设计3个测温孔。

测1#孔布置在地下水流上方主孔圈径外侧主面上,距布孔圈径1.2m,孔深为472m;测2#孔布置在主孔终孔孔间距最大处圈径外侧界面上,距布孔圈径1.2m,孔深为472m;测3#孔布置在辅孔终孔孔间距最大处圈径内侧界面上,距布孔圈径0.5m,孔深为250m;测温管采用φ108×5mm无缝钢管,外接箍连接。

煤矿风井项目施工方案

煤矿风井项目施工方案

煤矿风井项目施工方案煤矿风井项目施工方案一、项目背景煤矿风井是煤矿生产中的重要设施,用于通风和排放有害气体,保证矿井的安全生产和工人的健康。

本项目旨在改建煤矿风井,提高通风和排放效果。

二、项目目标1. 改建现有的风井,提高通风和排放效果。

2. 落实安全生产措施,确保施工期间和使用期间的安全。

3. 完成项目施工,按时交付使用。

三、施工策略1. 设计方案:根据煤矿现状和需求,制定详细的设计方案,包括井筒结构、风机设备和通风排放系统等。

2. 施工组织:成立专业的项目组,由项目经理负责统筹协调,设立项目管理办公室,制定施工计划和安全措施,并定期召开施工会议进行协调。

3. 人员培训:组织相关施工人员进行安全培训,确保施工人员具备必要的技能和安全意识。

4. 材料采购:根据设计方案,及时采购所需的材料和设备,确保施工进度和施工质量。

5. 施工方法:采用逐层施工的方法,首先完成井筒结构的建设,然后安装风机设备和通风排放系统,最后进行联调和试运行。

6. 安全防护:在施工现场设置必要的安全警示标志和安全防护设施,严格执行现场施工安全规范,确保施工期间的安全。

四、施工进度与资源需求1. 施工计划:根据项目需求制定详细的施工计划,包括各个施工环节的时间安排和配套资源的需求。

2. 人力资源:根据项目规模和施工周期,配备足够的施工人员,包括工程师、技工和劳动者等。

3. 资金支持:确保项目资金的充足,及时支付施工人员工资和采购材料的费用。

4. 设备与材料:根据设计方案和施工需求采购所需的设备和材料,确保施工进度和质量。

五、质量控制与安全保障1. 质量控制:制定详细的施工工艺和质量标准,进行施工过程中的质量检查和验收,确保施工质量达到设计要求。

2. 安全保障:严格执行安全操作规程,确保施工现场的安全,配备必要的消防器材和急救设备,定期开展安全检查。

六、环境保护措施1. 环境影响评价:在项目启动前进行环境影响评价,制定相应的环境保护措施。

风井出入口施工方案

风井出入口施工方案

风井出入口施工方案11.1 施工部署11.1.1 工程概况本车站共有1#、2#、3#、4#四个出入口和1#、2#、3#三个风井,分别位于宜山西路的南北两侧。

11.1.2 施工计划安排因本工程工期较紧,出入口及风井等附属工程将结合主体结构工程施工分段进行,交叉施工。

3#出入口和1#风井的围护在东作业区(17~28轴)的顶板完成后开始施工,4#出入口和3#风井的围护在东作业区(1~8轴)的顶板完成后开始施工,1#、2#出入口和2#风井在8~17轴顶板完成并回填筑路,机械从车站顶板通过进入北侧施工场地后开始施工。

11.2 SMW工法施工车站的1#~3#风井的围护结构采用SMW工法,其直径为φ850,桩长φ850为17.0m,桩与桩之间搭接25cm。

水泥掺量16~20%(按设计要求),水灰比不大于0.5,水泥标号均为32.5级普通硅酸盐水泥。

H型钢长度比搅拌桩短1.0m,H型钢规格分别为为500×300×12×20。

车站的1#、2#出入口的围护结构采用SMW工法,其直径为φ850,桩长φ850为17.0m、15.0m和13m,桩与桩之间搭接25cm。

水泥掺量20%,水灰比不大于0.5,水泥标号均为32.5级普通硅酸盐水泥。

H型钢长度比搅拌桩短1.0m,H型钢规格分别为为500×300×12×20。

桩长13m的不插入H型钢。

车站的3#、4#出入口的围护结构采用SMW工法,其直径为φ850,桩长φ850为17.0m,桩与桩之间搭接25cm。

水泥掺量20%,水灰比不大于0.5,水泥标号均为425#普通硅酸盐水泥。

H型钢长度比搅拌桩短1.0m,H型钢规格分别为为500×300×12×20。

在围护功能完成后,拟将H型钢拔出回收。

钢围檁采用400×250×12×15H型钢。

11.2.1 搅拌桩施工工艺及流程本工程采用PAS-120V AR三轴搅拌桩机,就地切削土体,同时从其钻头前端将水泥浆液注入土体,经反复搅拌和充分混合后,形成水泥土搅拌桩。

风井主体工程施工方案

风井主体工程施工方案

风井主体工程施工方案1. 项目概述本施工方案适用于XXX项目风井主体工程的施工。

该项目位于XXX,风井的总高度为XXX米,主要由基础、立柱、梁、板、墙和屋面组成。

2. 施工进度计划本施工方案采用工期共XXX天的分阶段施工方式,分为以下阶段:2.1 基础施工阶段基础施工阶段的计划工期为XXX天,包括以下工序:•勘察和测量•打桩•浇筑地下水泥基础2.2 主体结构施工阶段主体结构施工阶段的计划工期为XXX天,包括以下工序:•立柱安装•梁和板的安装•墙体砌筑2.3 屋面施工阶段屋面施工阶段的计划工期为XXX天,包括以下工序:•木龙骨安装•瓦片安装2.4 系统安装阶段系统安装阶段的计划工期为XXX天,包括以下工序:•风机和风管安装•立管和排水系统安装•照明系统安装3. 安全措施为确保施工过程中的安全,采取以下措施:•班组间和工序间的安全注意事项要当天进行交底和签字确认。

•建立并实施“安全生产奖惩制度”,提倡班组之间相互监督、相互约束,效果出口。

•每个工序都应制定施工方案和警示标志进行提醒。

•每个工地应设置安全措施和警示标识。

•进入工地的员工必须服从现场管理人员的指示并穿着符合要求的个人防护装备。

4. 质量措施为确保施工过程中的工程质量,采取以下措施:•制定质量标准,实行“严格把关、按质管理”的原则,确保所有施工工序符合相关国家标准和工程质量。

•加强了质量监督,每个工序后进行质量检查,并进行相对应的质量评估。

•建立健全施工质量档案,实现施工过程“全程记录、全程监控、全程保障”。

5. 环保措施为确保施工过程中的生态环境,采取以下措施:•实行“建筑废弃物分类收集、统一运输、统一处理、统一维护”的制度。

•制定并执行“环境污染物减量计划”,按照国家相关规定执行环境保护。

•现场建立环保文化,采取宣传和示范等措施进行环境保护公益宣传。

6. 施工组织6.1 组织架构施工组织架构如下:•总包公司•建设单位•设计单位•监理单位•施工单位•专业分包单位6.2 工程管理工程管理应包括以下内容:•建立现场指挥部,设立现场施工管理人员。

地铁车站风井及风道施工方案

地铁车站风井及风道施工方案

某地铁车站风井及风道施工方案编制:审核:一、工程概况1、车站风井及风道工程概况1车站风井工程概况某地铁车站南北端各设置一处风井,位于车站西南和东北角,两处风井兼做暗挖车站施工时的施工竖井;西南风井的中心里程为K6+007,东北风井的中心里程为K6+182;风井断面形式为矩形,净空尺寸为12m×4.6m,开挖尺寸为13.7m×6.3m.西南风井深度26.5m,东北风井深度24.8m;2车站风道工程概况西南风道与车站正洞相交里程为K5+,风道中线与正洞中线交角为52°5′33″,总长为47.808m;东北风道与车站正洞相交里程为K6+,风道中线与正洞中线交角为52°37′16″,总长为54.300m;风道结构为马蹄形双层拱型结构,净宽10m,净高10.8米,以3‰的坡度向车站正洞下坡;2.主要建筑材料和工程数量1主要建筑材料1混凝土:初期支护采用C20早强喷射混凝土;二次衬砌采用C30防水混凝土,抗渗等级为S10级;2钢筋:HPB—235 , HRB—3353钢材:采用A3钢4防水材料:采用膨润土防水毯、止水条、钢边橡胶止水带等;5混凝土优先采用双掺技术掺高效减水剂、加优质粉煤灰;6混凝土中最大氯离子含量为%;7混凝土选用低碱性骨料;混凝土中的最大碱含量<3.0kg/m3;2主要工程数量1某地铁车站风井主要工程数量见“风井主要工程数量表”;2车站西南风道靠近风井一端13.500m长的一段和东北风道靠近风井一端16.980m长的一段的主要工程数量见“风道主要工程数量表风井主要工程数量表项目材料及规格单位数量风井段防水层防水毯6.4mm厚M2混凝土保护C15M3混凝土C30混凝土,S10M3二次衬砌钢筋HRB335/HPB235 T 井圈混凝土C30混凝土M3模注钢筋HRB335/HPB235 T 水平钢格栅HRB335/HPB235 T竖向联结筋HRB335Ф22 T水平支撑I18a T钢筋网HPB235Ф6 T喷混凝土C20混凝土M3开挖土方M3施工缝止水条M风道主要工程数量表项目材料及规格单位数量暗挖风道段小导管预注浆小导管Ф32×3.25mm水煤气管T浆液水泥~水玻璃M3开挖土方M3喷混凝土C20混凝土M3钢筋网HPB235Ф6 T 钢格栅HRB335/HPB235 TA3T 联结钢筋HRB335Ф22 T 锁脚锚管Ф32×3.25mm水煤气管T防水层防水毯6.4mm厚M2混凝土保护层C15M3二次衬砌混凝土C30混凝土,S10M3钢筋HRB335/HPB235 T背后回填注浆钢管Ф32×3.25mm水煤气管T 浆液1:1水泥浆M33、工程环境1车站风井及风道工程环境1风井工程环境工程地质条件风井处地质情况为:自地面向下依次通过杂填土层,素填土层,粉细砂土层,粉质粘土层,粉土层,粉细砂层,中粗砂层,粉质粘土层,圆砾层,粘土层,粉质粘土层,粉土层;水文地质条件风井处水文地质条件为:第一层上层滞水,水位标高38.76m;第二层潜水,水位标高~31.32m;第三层承压水,水头标高~23.30m;第四层承压水,水头标高17.32m;周围环境风井周边环境为:距西南风井5m有一处三层楼房,距东北风井4m有一处五层楼房,风井位于两广大街与崇外大街相交的繁华地段; 2风道工程环境风道地质条件:东北风道及西南风道的顶板均位于粉细砂层及中粗砂层中,西南风道基底落于圆砾土层上,东北风道基底落于粉质粘土层中;水文地质条件:风道位于第二层潜水,水位标高~31.32m,第三层承压水,水头标高~23.30m;周边环境条件:崇外大街与两广大街交叉口处管线众多,其中3000mm×2700mm 的电力沟,对西南风道有影响;二、施工总体安排车站西南风井和东北风井作为施工竖井,利用通风道作为施工通道,风道开挖到主体结构前,将通道加高,从加高段端墙开洞进行车站主体结构的施工;风井及风道:风井采用明挖施工,风道采用暗挖施工;施工顺序是:先施工西南、东北两个施工竖井风井,再施工通道风道;在通道进入车站处采用加高加宽开挖断面,形成方厅;再由方厅进入车站主体施工;三、车站风井施工1、风井结构型式某地铁车站共有两个风井,分别为西南风井和东北风井,西南风井深26.5m,东北风井深24.8m,井口锁口圈尺寸15m×7.6m,锁口圈宽1.0m,厚1.0m,低于地面0.5m,为C30钢筋混凝土结构;井身结构净尺寸为双口5.8m×4.6m,初期支护350mm,井壁混凝土厚500mm,中隔壁400mm;2、车站风井开挖支护1测量放线确定井位根据城勘院提供的基线、高程控制点及风井的井口设计资料,使用全站仪测定风井井位,并请业主指定城勘院复核后开始风井施工;2风井锁口圈施工风井口位置原地面多为沥青和混凝土,施工采用风镐破碎,然后采用人工开挖,由于锁口圈深1.5m,开挖时边挖边挂钢筋网钢筋网为Ф6钢筋,网格间距150×150mm,然后喷射C20早强速凝混凝土,锁口圈垫层部位也采用钢筋网喷;锁口圈开挖完毕进行混凝土结构施工,按设计要求绑扎钢筋,在锁口梁内预埋Ф22钢格栅联结筋,梅花形布置,间距1.0m,锚固长度0.8m,经监理检查合格后,浇筑C30混凝土;混凝土厚1.0m,顶面比地面低0.5m;施工中预埋提升架支座钢板;为防止地面水及其它杂物流入竖井,沿井口四周砌筑360mm厚砖墙,墙高0.8m,墙顶超过地面0.3m,并在墙顶安装围拦,进行安全防护;安装围拦时,在远离存土场边缘处预留人行梯道口;锁口梁结构见“竖井锁口梁结构断面图;4井身开挖支护某地铁车站西南、东北风井井身的开挖面均为矩形,开挖尺寸为13.7m×6.3m;采用人工垂直开挖的方法进行开挖,以格栅钢架加网喷C20混凝土联合支护,并加水平横撑;距地面7 m范围内每环进尺0.75 m,其余往下开挖每环进尺为0.5 m;(1)支护参数格栅钢架:主筋Ф22,剖面为矩形,每榀间距0.75 m和0.5 m;钢筋网:Ф6钢筋,网格为150mm×150 mm;水平横撑:218a槽钢对焊,每隔一榀格栅设一道,每道两根横撑;2土方开挖龙门架施工完毕后进行竖井开挖支护,开挖时采用分部开挖,开挖步骤见“竖井施工顺序图”;说明:图中 1、3、5、7、9为土体开挖,Ⅱ、Ⅳ、Ⅵ、Ⅷ为安装钢格竖井施工顺序图①开挖方法从锁口圈底部往下5.5m范围内开挖每环进尺0.75 m;格栅钢架间距0.75 m;其余部分开挖每环进尺0.5 m,格栅钢架间距0.5 m;每环开挖先从竖井中央部位开始,井壁四周预留0.5 m宽的预留土,待井中央渣土运出以后,再将井壁四周预留土开挖完成,清理、修整井壁,进行隐蔽检查;挖出的渣土采用人工装吊斗、龙门架垂直提升的方式进行运输,渣土提升出井后,存放在临时存土场内,夜间运至弃土场;②开挖允许偏差隧道开挖部位允许偏差表部位允许偏差平面位置±30 mm高程±20 mm3初期支护①钢格栅及临时支撑A、施工方法竖井井壁修整完成,经隐蔽检查合格签证后,安装格栅钢架,竖井格栅钢架自锁口圈底开始支立,并与锁口圈竖向钢筋焊接牢固,往下每环钢格栅均与上环钢格栅用Φ22竖向联结筋焊牢;每榀格栅钢架分8片在钢筋加工厂预制完成运往现场,在竖井内拼装焊接成形,钢格栅已外扩5cm,开挖尺寸也外扩5cm以保证钢筋保护层厚度;每榀格栅钢架用锚杆定位后挂钢筋网,焊接竖向连接钢筋;竖向连接筋采用Ф22钢筋,水平间距为1m,内外双排布置,与格栅钢架四根主筋焊接牢固;临时水平横撑采用2跟18a槽钢在地面对焊成箱式结构柱,每根结构柱长5.78m,刚好支顶竖井两壁格栅钢架;钢支撑通过电葫芦直接吊至基坑内;安装前对基坑四周的预埋件进行检查,检查支撑托的高程,保证左右处在同水平上,不平处可加设垫片进行调整,钢支撑长度较竖井尺寸小3cm,以方便安装;空隙处用钢垫片塞紧,并与端头钢板焊成一体,钢支撑安装必须保证结构的稳定性和牢固性;钢支撑安装位置见“钢支撑安装示意图”;钢支撑安装示意图单位:米钢支撑沿竖向每隔一榀环向格栅钢架设一道,最低一道临时支撑距竖井底≮1.75m;每道临时支撑由两根箱式结构组成,位置分布在矩形竖井面长边的两个1/3位置处;最后进行C20喷射混凝土的施作;B、允许偏差格栅钢架允许偏差为:1、拱架矢高及弧长 +200mm,墙架长度±20mm;2、拱、墙架横断面尺寸高、宽+100mm;3、钢筋格栅组装后应在同一平面内,允许偏差为:高度±30mm,宽度±20mm,扭曲度20mm;4、钢筋网加工允许偏差为:钢筋间距±10mm;钢筋搭接长±15mm;5、钢筋格栅应垂直线路中线,允许偏差为:横向±30mm,纵向±50mm,高程±30mm,垂直度5‰;6、每层钢筋网之间应搭接牢固,且搭接长度不应小于200mm;②喷射混凝土喷射混凝土采用湿喷施工工艺,分三次喷至设计厚度350mm,每次间隔时间为上层混凝土终凝时间;为防止回弹物附着在未喷的围岩面上而影响喷层与岩面的粘结力,喷射自上而下进行,喷射前先平受喷面的凹处,再将喷头按螺旋形缓慢均匀移动,力求喷出的混凝土层面平顺光滑;四、车站风道的施工车站东北角和西南角的两条风道,兼作施工通道,其中有一条南北走向的电力方沟3000mm×2700mm将影响西南风道的施工,因此施工该段时,采用大管棚超前支护通过;1、风道结构型式某地铁车站西南、东北风道结构形状为双层拱形结构,净宽10m,净高10.8 m,以3‰的坡度向车站正洞下坡;初期支护为钢格栅及网喷C 20混凝土联合护,支护厚度300mm ;拱部采用Ф32×3.25 mm 小导管L=2.5m 预注改性水玻璃浆超前支护;二衬为C 30S 10防水混凝土,拱顶厚度500mm;初期支护和二次衬砌之间设柔性防水层;风道结构详见“风道标准段结构图”;2、风道施工顺序见风道施工工艺流程图风道施工工艺流程图3、风道的开挖及初支施工通道风道采用CRD 法施工,共分6步,格栅钢架间距0.5m,开挖进尺0.5m;竖井进入施工通道施工时,马头门处采用一环大管棚及小导管注浆超前支护;风井二次衬砌完成风井进入风道开洞施工CRD 法分块施工 分段拆除临时支护铺设防水层底板 格栅钢架加工底板模筑C 30防水混凝土 墙拱防水层铺设墙拱二衬模筑C 30防水混凝土二衬钢筋制安施工通道风道过电力方沟段采用大管棚超前支护法施工,其断面开挖分步及土方开挖顺序见下图:08施工道土方开挖分步施工道大管棚加固地层示意图风道开挖、支护详见图“风道CRD法施工步序图”、“风道施工步序纵断面示意图”;4风道开挖支护11部开挖、初期支护采用风镐、风铲人工开挖,开挖高度4.7m,每循环进尺0.5m,开挖完成后,及时施作锚网喷及格栅钢架联合支护,使1部开挖尽快形成封闭结构,喷混凝土厚30cm,格栅钢架间距0.5m,临时仰拱厚25cm;2 2部开挖、初期支护1部开挖进入5m左右后,即进行2部施工,开挖高度4.08m,每循环进尺0.5m;3 3部开挖、初期支护2部开挖进入5m后,进行3部施工,开挖高度4.14m,每循环进尺0.5m,初期支护施作,同1部开挖;4 4部开挖、初期支护1、2、3部开挖并支护成环后,间隔5m进行 4部开挖支护;开挖高度4m,每循环进尺0.5m,初期支护施作同2部开挖,形成1~4带有中隔壁的封闭支护结构;55部开挖、初期支护4部开挖进入5m后,进行5部施工,开挖高度4.14m,每循环进尺0.5m,开挖完成,及时施作锚网喷及钢架联合支护体系,使5部尽早封闭,支护参数同1部;66部开挖、初期支护5部开挖进入5m左右后,进行6部施工,开挖高度4.14m,每循环进尺0.5m,初期支护施作同1部;5过渡段施工施工通道开挖至距车站主体边12m时,沿施工通道拱部安设超前大管棚加固地层,管棚Ф108,壁厚5mm,外插角30°,间距35cm,管棚长18m,管棚之间设置超前小导管注浆加固地层,注浆材料选用改性水玻璃;开挖下部洞室抬高逐渐变化为两个洞室,上部两个洞室斜向上变化开挖采用CRD法施工,格栅钢架支护,格栅间距0.5m;此段管棚布置见“过渡段管棚示意图剖面”;过渡段施工时除高度加高外,还需转变掘进方向,因此大管棚加固范围加大,具体布设见“过渡段管棚示意图剖面”;过渡段管棚示意图剖面图过渡段管棚示意图平面2风道开挖允许偏差风道开挖部位允许偏差表部位允许偏差平面位置±30 mm高程±20 mm拱部超挖平均100 mm,最大150 mm边墙及仰拱超挖平均100 mm,最大150 mm4、风道的防水层及二衬施工风道底板防水层由膨润土防水毯+C15细石混凝土保护层组成,拱部及墙身由膨润土防水毯防水层组成;采用射钉铺设工艺自下而上分段铺设;环向施工缝和纵向施工缝均采用钉止水条进行防水;施工工艺详见“防水层铺设施工方案”;风道二次衬砌采用C30S10自防水混凝土,采取分段跳槽拆除临时支护,分段跳槽衬砌的方法进行施工;分段长度控制在8m之内;先施作仰拱二次衬砌,再施作边墙及中隔板二衬,最后施作拱部二衬使其封闭,完成二次衬砌;二衬钢筋在加工厂下料运至现场绑扎,商品混凝土泵送入模灌注,插入式捣固器振捣密实;风道二衬施工步骤见“风道衬砌施工步序图”;风道二次衬砌安排自下而上施工;具体步骤如下:1初期支护背后压浆及隧道初期支护拆除开挖及初期支护全环完成后,即进行隧道初期支护背后压浆;2在初期支护背后压浆完成并达到设计强度后,跳槽拆除临时格栅铺设底板部分防水层,严格按防水层施工工艺施作,首先清洗并用砂浆找平初期支护表面,均匀铺设防水层,并留出前后及边墙连接部分,做好防水板接头防污染及保护工作;按6—8m一环跳槽拆除隧道内临时支撑,同时拆除段数不能大于3段;拆除过程中要加强洞室变形监测,及时反馈观测信息;3仰拱施工施工底板钢筋,为保证防水层不被破坏,在钢筋与防水层间垫设混凝土垫层,钢筋焊接部位加设垫板,以免烧坏防水板,预留接茬钢筋;支立端模,预埋止水条;底板仰拱施工关键要处理好倒角模板的定位问题,这对整个二衬外观质量影响很大;底板与侧墙处的倒角模板采用定做厂制定型钢模板,每节板板长1.5m,制作时严格控制加工精度和加工质量;底板与侧墙倒角模板支立时,设纵向靠带,内顶外撑,以防止倒角模板上浮;施作部分底板混凝土,混凝土为商品混凝土,由混凝土输送管自竖井导入工作面,振捣器振捣密实;架设临时支撑,施作底板剩余部分防水层及底板混凝土;4边墙及中板施工下导边墙防水层铺设衬砌混凝土施工,相关工艺同2部,更换并架设临时支撑;拆除临时支护,中层板及以上防水板挂设,要严格按防水层施工工艺施作,防水层按幅环向挂设,并在横向每排挂钉间预留50cm宽防水板富余量,先用砂浆找平初期支护表面,均匀挂设防水板,留出前后及边墙连接部分,做好接头板防污染保护工作,在混凝土施工前,要严格检查防水板及接头质量及止水带的完好性及安装到位情况;绑扎边墙钢筋,为保证钢筋绑扎时防水层不被破坏,在钢筋与防水层间设混凝土垫块,钢筋焊接时焊接部位增设石棉隔热板,保证防水板不被烧坏,预留接茬钢筋;支立下导边墙模板及中隔板底模,支立端模,模板及支撑体系;5拱部施工采用拼装式钢拱架台架结构及模板;钢拱架用I18工字钢弯制而成,分节制作,节点采用钢板夹板螺栓联接,人工拼装加固;在机械厂样台上加工,并在厂内拼装调试,各项性能满足要求后,运至工地组拼使用;模板采用可调曲面钢模板,材质采用冷轧钢板,以避免承重扭曲、下挠变形;模板长1000mm,宽500mm,板肋适当加密;施作边墙及部分中层板混凝土,混凝土为商品混凝土,由送料管自竖井导料管导入混凝土输送泵泵送入模,振动器振捣密实;6架设临时支撑、拆除临时支护、施工剩余部分中层板混凝土;7上导洞部分拱部防水板挂设,要严格按防水层施工工艺施作,用砂浆找平初期支护表面,均匀挂设防水板,横向每排挂钉间预留10cm 宽防水板作为富余量,以防混凝土施工过程中混凝土对防水板侧压力引起防水板脱落,预留出防水板连接部分,做好防污染保护工作,检查防水板及止水带的完好及安装情况后进行剩余部分拱部混凝土衬砌施工;8架设临时支撑,拆除临时支护,施工剩余部分防水层及混凝土;模板及支撑拱架如图“风道二衬模板支撑加固图”及“风道二衬模板支撑拱架图”;全环衬砌完成后,通过预埋的Φ42注浆管向衬砌背后压水泥浆,充填二次衬砌背后的空隙;9二衬允许偏差隧道二次衬砌结构允许偏差值mm允许偏差值mm项目内墙仰拱拱部变形缝柱子预埋件预留孔洞平面位置±10 ——±20 ±10 ±20 ±20 垂直度‰ 2 ——— 2 ——+30————高程—±15-10直顺度——— 5 ———平整度15 20 15 — 5 ——五、质量安全措施1、风道CRD法施工技术措施1风道由风井进洞时,风井的初期支护随着开挖阶段逐步破除;2Ⅰ、Ⅲ部开挖前对拱顶打设小导管注浆加固,超前小导管选用φ32×、L=3m长的钢管,沿拱顶外缘布设,间距300mm,外倾角为6°,注浆加固土体,施工工艺详见:“超前小导管注浆施工工艺”;3每部均采用人工开挖,开挖时预留核心土,循环进尺0.5m,台阶长3~5m;4初期支护采用网喷与格栅钢架联合支护形成;格栅钢架分段预制,现场栓接成封闭拱圈,用锚管定位;各部导洞在同一循环步的格栅钢架设在同一平面内,便于连接;成封闭的初支整体,混凝土分两次喷射至设计厚度;5初期支护稳定后,分段施作防水层与二次衬砌,段长8m;防水层铺设预留接头,便于与下段防水层的焊接封闭;6临时隔壁拆除时注意对已铺设防水层的预留接头的保护,做好根部拆除处理,以便铺设防水层;7风道拱形结构二次衬砌采用型钢拱架、组合钢模,绑扎钢筋时,预留钢筋接头,中板采用钢模板,满堂红脚手架支模;混凝土采用泵送入模,机械振捣;8初期支护完成后,在防水层施作前对初支进行背后注浆填充;二次衬砌封闭成环,达到一定强度后进行二次衬砌背后注浆;2、施工技术保证措施1每位施工技术人员对图纸进行详细的审查,熟悉施工图纸及设计资料,发现问题及时上报,得到答复后再行施工;2建立并严格执行技术交底复核签字制度,一般技术交底由技术人员编制,队技术主管复核签字后,进行现场交底;重要部位的技术交底必须由经理部主管工程师和队技术主管两人共同签字后方可进行现场交底;现场交底后,交底双方必须签字认可;3严格测量复核上报制度;测量控制网点由经理部测量队复核测量后,上报测量监理工程师进行复测,测量监理复测无误后,报请城勘院复测组进行复测,复测无误后方可使用;现场放样必须由经理部测量组复核,驻地监理工程师检查后方可使用;4严格执行隐蔽工程检查制度;工序完成后经自检、互检、质检工程师专检合格后,填写隐蔽工程检查记录后,报请监理工程师,经监理工程师检查签认后,再进行下道工序的施工;5本车站风井及风道施工,针对关键工序施工前编制详细的施工方案及作业指导书,并注明技术要求和质量标准,并对相关人员进行培训;6施工中的重难点,由经理部TQC小组统一考虑研究,解决、重大问题请专家组进行讨论解决;3.原材料质量保证措施1经竞标,商品混凝土选用北京威龙商砼有限责任公司拌制的商品混凝土,水泥选用三河冀东水泥厂的水泥,砂选用河北涿州中砂,碎石选用河北三河碎石;JH-2C速凝剂选用北京市丰盛砼外加剂厂的产品;以上物资经国家有关部门验证及见证取样验证,均为合格产品;2拌制混凝土使用的水,经见证取样及相关资质单位化验、实验,为合格洁净的自来水;3钢材选用业主指定的首钢、包钢等集团生产的钢材,每批钢材都做见证取样试验,合格后方可使用;4任何原材料进场都必须保证“三证”齐全,包括产品合格证,抽样化验合格证和供应商资格合格证;5原材料进场后,由专业人员保管、分类、分期、分批堆码、保存、使用,科学合理进货,科学合理使用,根据物资特性、种类保管和使用;4.混凝土质量控制措施1原材料选用有资质且经实验验证合格的材料;2锁口圈所用的商品混凝土采用搅拌罐车运输,根据运输时间和灌注时间来调节砼的初凝时间,以保证砼的质量;3喷射混凝土配合比的选用,经北京市有关部门认证的我公司工程实验室多次试验比选选定;4喷射混凝土砂石料做每盘过称,保证搅拌时间,做到搅拌均匀,混凝土外加剂必须做到按配比称量,与混和料搅拌均匀,坚持使用多少,搅拌多少的原则;5聘请经验丰富的喷射手,严格按规范施工,做到内部密实,外部平整;5.初期支护保证措施1严格按设计进行施工进尺,竖井施工在地面以下7米进尺0.75米一循环,7米以下至井底循环进尺为0.5米,风道进尺为0.5米;2每一循环都做到早喷射、早封闭成环、缩短围岩暴露时间;3开挖成型立即进行初喷和复喷,保证其厚度,使其具有加固地层的能力;喷射混凝土按先喷射格栅钢架周围,再喷射两格栅间岩面顺序作业;必要时先架立格栅钢架,再挂网喷混凝土;4为保证格栅钢架的精度,采用钢筋厂集中加工格栅的方式制造,试拼后批量生产;5本标段开挖及支护程序较多,格栅连接延续较复杂,架立时从第一环起,严格做到垂直隧道中心线,连接准确,焊接牢固,保证整环格栅在同一垂直中线的平面内;6格栅钢架与围岩、格栅钢架与超前小导管、格栅钢架与格栅钢架之间的连接做到及时牢固;6.安全措施1以施工负责人为责任中心,建立健全安全生产责任制、安全教育制度、安全检查制度;建立经理部、施工队、生产班组,逐级检查、逐级负责制度;2竖井采用人工开挖,以免损毁地下管线;遇到地下未探明物,及时通知经理部、监理单位和建设单位;在竖井口周围2米范围内不得堆放重物,尤其是存土场靠近井口2米范围内不得堆渣土;3提升架横纵梁、立柱及其它连接杆件都经过检校、复核,并留有一定的安全系数,提升架的栓接、焊接长度都经过了检校,并通过了现场验收和北京市安全质量监督站的检查;4安排专职人员每天对电动葫芦和提升架进行全面检查,发现问题及时上报并解决;5提升架操作员均持证上岗,每班工作时间不得超过6小时,不得疲劳上岗操作,不能酒后操作;6竖井爬梯预埋角钢长度不得小于50cm,斜梁与扶手的选用均预检算,缝接部位须经安检人员检查合格后方能使用;7爬梯台阶高度25cm,宽度为20cm,均采用防滑钢板,爬梯外侧均设置扶手与防护栏;爬梯与吊运区实行安全网隔离;8井上井下吊装运输,必须设置专业信号指挥,井上井下密切配合,相互照应,统一行动,其它人员必须协同作业,听从指挥,避免发生意。

房建风井施工方案

房建风井施工方案

房建风井施工方案1. 引言房建风井施工方案是指在建筑物内部或外部设置用于通风、排气、烟气排放等目的的风井的施工方案。

风井在建筑中扮演着重要的角色,能够保证室内空气的流通、降低室内湿度、改善室内环境。

本文将针对房建风井的施工进行详细介绍。

2. 施工目标房建风井施工的目标是安装和建造高效、可靠、符合建筑设计要求的风井系统。

具体目标包括: - 保证风井的稳定性和功能性; - 提供合适的通风和排气效果; -保证风井与建筑物其他部分的协调与一致。

3. 施工前准备在开始施工前,需要进行以下准备工作: - 完成风井施工图纸的图纸审核; -根据设计要求确定施工所需材料清单; - 准备施工所需工具和设备; - 确定施工时间和工期计划。

4. 施工步骤4.1. 风井开挖根据设计图纸确定风井的位置,使用挖掘机等工具进行开挖。

在开挖过程中,需要注意以下事项: - 确保挖掘区域周围的安全,防止坍塌事故; - 根据设计要求和当地规范确定风井的尺寸和形状。

4.2. 风井结构施工完成风井开挖后,需要进行风井结构的施工。

具体步骤如下: - 混凝土浇筑:根据设计要求进行混凝土的配比,采用模板进行浇筑。

浇筑完毕后,需要进行养护,确保混凝土的强度和稳定性。

- 砌筑:根据风井的结构要求,采用砖块或其他材料进行砌筑。

注意砌筑时要保证结构的牢固性和平整度。

- 安装风井门:根据设计要求,安装风井门。

风井门应具备防火、防水、防腐蚀等功能。

4.3. 风井通风系统安装完成风井结构施工后,需要进行风井通风系统的安装。

通风系统的具体安装步骤包括: - 安装风机:选择合适的风机,根据设计要求进行安装。

风机应能够提供足够的风量和风压。

- 安装风管:根据设计要求铺设风管,连接风机和风井。

风管应具备良好的密封性和耐腐蚀性。

4.4. 风井施工验收完成风井施工后,需要进行验收,确保施工质量满足设计要求。

验收内容包括:- 风井结构的稳定性和牢固性; - 风井通风系统的运行正常,并能提供合适的通风效果; - 风井门的安装是否符合要求。

风井施工设计方案

风井施工设计方案

风井施工设计方案风井施工设计方案一、工程概况本工程是为了解决建筑物内部空气流通不畅的问题,设计并施工一套完善的风井系统。

风井系统的设计和施工需要结合建筑物的结构和功能要求,确保系统的安全可靠和有效性。

二、设计原则1.安全可靠:设计和施工必须符合国家相关标准和规范,确保风井系统的安全可靠性。

2.高效节能:设计和施工的目标是提高建筑空气流通效率,减少能源消耗,实现节能效果。

3.结构合理:风井系统的设计必须与建筑结构相协调,确保施工过程中不会影响建筑物的整体稳定性。

三、设计方案1.选择合适的位置:根据建筑物的结构和布局,选择适合的位置来安装风井系统。

一般来说,风井应尽可能靠近楼梯间或电梯间等集中人流的区域。

2.确定风井尺寸:根据建筑物的面积和层数,确定风井的尺寸。

风井的面积应根据建筑物的设计人员计算,确保足够的风量和空气流通效果。

3.设计通风设备:选择适当的通风设备,如通风扇或通风管道等。

通风设备的尺寸和数量应根据风井的尺寸和建筑物的需求来确定。

4.设计防火措施:考虑到风井系统可能与建筑物的防火系统相连,设计方案中必须包含相应的防火措施,以确保系统在火灾发生时能及时停止工作并保证人员安全。

5.施工方法:根据设计方案,采用适当的施工方法和工艺进行施工。

施工过程中应严格按照相关规范进行,确保施工质量和安全。

四、工程实施计划1.准备阶段:准备所需材料和设备,组织工程人员,制定详细的施工计划。

2.基础工程施工:根据设计方案进行基础工程施工,包括开挖风井位置、浇筑基础混凝土等。

3.风井系统安装:安装风井系统的各个部件,如风井壁板、通风设备等。

确保安装的质量和稳定性。

4.维护和检测:工程竣工后,进行系统的维护和定期检测,及时处理异常情况,确保风井系统的运行效果。

五、工程预算和资金安排根据设计方案和实施计划,制定详细的工程预算和资金安排。

预算应包括材料费、人工费、设备费等各项费用,并合理安排资金的支出。

六、风井施工管理严格按照施工计划进行施工管理,做好施工各个环节的质量控制和安全防护工作,确保风井施工的顺利进行。

xx煤业有限公司进风井施工方案

xx煤业有限公司进风井施工方案

山西xx煤业有限公司进风井施工方案一、矿井概况:山西xx煤业有限公司,生产能力xx万吨/年,井田面积xxkm2,开采9+10#煤层,煤层厚度1.8~2.2m,夹矸厚0.1~0.3m,瓦斯、二氧化碳涌出量小,属低瓦斯矿井。

煤尘有爆炸性危险,煤层自然倾向等级为Ⅲ级,不易自燃。

煤层直接顶板为石灰岩,厚0.8~5.8m,老顶为砂岩,厚5.5~12m,矿井主要充水水源为顶板石灰岩裂隙水,局部以裂缝出水,矿井正常涌水量1000m3/d,矿井东部有风氧化裂隙,雨季矿井涌水量有所增大。

矿井开拓形式为斜井,主井内安装带式输送机,担负矿井煤炭提升任务,兼作进风井,另开掘一运料巷,辅助运输,副井用于回风、行人。

矿井现布置一个回采工作面,四个掘进工作面,回采工作面为1913对拉工作面,掘进工作面为皮带下山、轨道下山、十九顺槽、二十顺槽,现轨道上山已掘进1500m,距井田边界200m,根据国家煤矿产业政策及矿井总体规划,拟在矿井西北部布置一普采工作面,顺槽长度1140m,届时通风路线增长,风阻增大,难以满足生产需求,为此我矿委托北京煤海精卫科技有限公司进行了矿井通风阻力测定,以及通风预测,同时为解决北翼运料线路长,无法满足采煤机、支架等大型设备运输的难题,拟在原大安煤矿工业广场附近掘一进风斜井,进风井投用后,北翼供风量可达1400m3/min,满足一个普采工作面、二个掘进工作面供风。

二、进风斜井施工设计:本着安全、合理、经济的原则,经过踏勘选址,井口定位于点:x=4048648m,Y=19602969m,H= 1250m ,原大安煤矿办公区附近,井口点距9+10#煤层高差在86m 左右,施工方位为磁方位94.5°,以-18°坡度施工278m ,见9+10#煤层后沿煤层开掘59m 与轨道上山贯通,然后掘进30m 与皮带上山贯通,总长度367m 。

在308m 处开掘运料绕道,在绕道内砌筑二道正向、二道反向风门,在进风井与轨道上山交岔处施工风桥一座。

出风井地基基础工程施工方案

出风井地基基础工程施工方案

出风井地基基础工程位于某矿井主井附近,主要承担矿井通风、排水、供风等功能。

根据地质勘察报告,出风井井口以上土层主要为粘土、粉质粘土、砂质粘土等,厚度约5m;以下为砂层,厚度约10m。

根据设计要求,出风井井口直径为4m,井深约20m。

二、施工方案1. 施工顺序(1)场地平整:首先对施工场地进行平整,确保施工场地符合施工要求。

(2)排水工程:针对井口以下砂层,采用排水沟进行排水,确保施工过程中不受地下水影响。

(3)支护工程:针对井口以上土层,采用水泥搅拌桩进行支护,确保施工安全。

(4)基础工程:根据设计要求,采用混凝土基础,确保出风井地基基础工程稳定性。

2. 施工方法(1)场地平整采用挖掘机进行场地平整,确保场地平整度达到施工要求。

(2)排水工程在井口以下砂层中,设置排水沟,采用人工挖沟,确保排水沟深度和宽度符合设计要求。

(3)支护工程采用水泥搅拌桩进行支护,施工方法如下:①搅拌桩施工:首先确定搅拌桩位置,然后进行搅拌桩施工,搅拌桩直径为0.5m,间距为1.0m。

②水泥浆制备:根据水泥搅拌桩设计要求,制备水泥浆,确保水泥浆质量。

③搅拌桩施工:采用水泥搅拌桩机进行搅拌桩施工,搅拌桩深度达到设计要求。

④养护:搅拌桩施工完成后,进行养护,确保水泥搅拌桩强度达到设计要求。

(4)基础工程采用混凝土基础,施工方法如下:①模板制作:根据基础设计要求,制作模板,确保模板尺寸和形状符合设计要求。

②混凝土浇筑:在模板内浇筑混凝土,混凝土强度等级为C20,浇筑过程中注意振捣密实。

③养护:混凝土浇筑完成后,进行养护,确保混凝土强度达到设计要求。

三、施工质量控制1. 施工过程中,严格按照施工方案执行,确保施工质量。

2. 对原材料进行检验,确保原材料质量符合设计要求。

3. 对施工过程进行监督检查,发现问题及时整改。

4. 对施工完成的工程进行验收,确保工程质量达到设计要求。

四、安全措施1. 施工现场设置安全警示标志,确保施工安全。

水风井施工方案

水风井施工方案

水风井施工方案一、工程概述与目标本水风井工程位于XX地区,旨在满足当地日益增长的用水需求,同时确保供水安全、水质合格、水压稳定。

工程目标是在规定时间内完成井筒建设,确保井壁防水、井底处理、排水等各个施工环节质量合格,满足使用要求。

二、施工现场勘查在施工前,将对施工现场进行详细勘查,了解地形地貌、地质构造、地下水位、周边环境等信息。

勘查结果将作为井筒设计、材料选择、施工方法的重要依据。

三、施工材料与设备施工材料主要包括井筒用混凝土、防水材料、加固材料等。

所有材料应符合国家相关标准,并经过严格检验合格后方可使用。

施工设备包括挖掘机、混凝土搅拌车、抽水机等,确保施工过程中设备性能稳定、安全可靠。

四、井筒设计与施工井筒设计将综合考虑地质条件、施工难度、使用寿命等因素。

设计完成后,将进行井筒开挖、混凝土浇筑、井壁砌筑等施工工作。

施工过程中应严格按照设计要求进行,确保井筒结构稳定、尺寸准确。

五、井壁防水与加固井壁防水采用先进的防水材料和施工技术,确保井壁防水性能达标。

同时,针对井壁可能出现的裂缝、渗漏等问题,采取加固措施,如注浆加固、钢筋加固等,提高井壁的整体稳定性。

六、井底处理与排水井底处理包括清理井底杂物、整平井底等工作。

排水系统应根据井底实际情况进行设计,确保排水畅通、无积水。

同时,设置合理的排水设备,如潜水泵、排水管等,以满足排水需求。

七、安全施工措施施工过程中应严格遵守安全操作规程,确保施工人员人身安全。

现场设置明显的安全警示标志,加强安全防护设施,如安装安全网、设置警戒线等。

同时,定期对施工人员进行安全教育和培训,提高安全意识。

八、施工质量与验收施工质量是工程的生命线。

施工过程中应加强质量管理,严格按照国家相关标准和规定进行施工。

工程完工后,应组织专家进行验收,确保工程质量达标。

验收合格后,方可投入使用。

本水风井施工方案涵盖了工程概述与目标、施工现场勘查、施工材料与设备、井筒设计与施工、井壁防水与加固、井底处理与排水、安全施工措施、施工质量与验收等方面。

中间风井施工方案

中间风井施工方案

• ⑶ 模板工程:冠梁底层采用地膜,侧面采用组合定

型3015钢模板,碗扣式脚手架支撑,局部采用木模 配套施工。冠梁施工首先施工L型冠梁下部矩形结构, 然后施工L型冠梁上部结构。冠梁施工支撑采用多道 钢管斜撑,内部也采用钢管支撑,保证冠梁结构尺 寸。在浇筑混凝土的过程中,经常检查模板的工作 状态,发现变形、松动现象及时予以加固调整。 ⑷ 冠梁混凝土浇筑完毕应及时养护。
2.8mm
27~32r/min 5~200cm/min
施工工艺要点
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 施工准备 钻孔 验孔 下喷浆管 配料制浆 高压泥浆泵送浆 喷浆旋转提升 冒浆回灌 验收签证
2、钻孔灌注桩施工 • 风井基坑围护结构采用φ800@1000钻孔桩灌注 桩加φ600桩间旋喷桩止水;
风道基坑围护结构剖面图
高压旋喷注浆法的施工参数
序号
1 2 3
参数名称
桩径 桩距 垂直度
指标数值
Φ600mm 500mm 〈1%H
备注
设计 设计 H为桩长
4
5 6
水灰比
水泥标号 水泥掺量
1:1~1.5:1
P.0 42.5 30%
设计
设计
7
8
喷浆压力
喷嘴数量
≥20Mpa
2个
根据土质定
9
10 11
喷嘴孔直径
旋转速度 提升速度
四、总体施工步骤与顺序
• 竖井周边土体旋喷加固---竖井锁口圈施工--竖井开挖支护---竖井二衬及预留风道口---联 络通道施工---联络通道二次衬砌---矿山法扩 挖左右线隧道---仰拱施工---左右线二次衬砌 ---钻孔灌注桩施工---桩间高压旋喷桩施工--冠梁施工---明挖风道---围护支撑---风道结构 衬砌施工---竖井盖板---回填土。

风井施工设计方案

风井施工设计方案

风井施工设计方案1. 引言风井是指地下建筑物或通道中的一种通风设施,用于保证地下空间内的空气流通。

风井施工设计方案是在地下建筑物施工过程中,对风井的设计和施工进行规划和组织的文件。

本文档将介绍风井施工设计方案的内容和要点。

2. 设计原则风井施工设计应遵循以下原则: - 合理布局:根据地下建筑物的需求和空间布局,合理确定风井的位置和数量。

- 安全可靠:风井施工应确保施工过程中的安全性,同时保证风井的质量和可靠性。

- 经济高效:在保证安全的前提下,合理选用施工材料和工艺,尽可能降低施工成本。

- 环保节能:风井的设计应考虑能源利用和环境保护,减少能耗和对环境的影响。

3. 设计步骤风井施工设计的步骤如下: 1. 确定风井的位置:根据地下建筑物的需求和空间布局,确定风井的位置,考虑到通风效果和使用便利性。

2. 设计风井的尺寸和形状:根据地下建筑物的体量和通风需求,确定风井的尺寸和形状,并考虑到施工的可行性。

3. 选择材料和施工工艺:选择风井施工所需的材料和具体的施工工艺,要求材料具有耐候性和耐腐蚀性,施工工艺要合理可行。

4. 绘制施工图纸:根据风井的设计要求和标准,绘制风井的施工图纸,包括详细的尺寸标注和施工工艺说明。

5. 安全评估和监控措施:对风井施工过程中的安全风险进行评估,并制定相应的安全措施和监控计划。

4. 施工流程风井的施工流程一般包括以下几个步骤: 1. 地下结构准备:清理施工现场,保证施工场地的平整和干净。

2. 基坑开挖:根据风井的尺寸和深度要求,进行基坑的开挖,确保基坑的稳定和安全。

3. 风井立模:根据风井的形状和尺寸,搭建风井的模板,确保模板的平整和稳固。

4. 风井浇筑:根据设计要求,进行风井的混凝土浇筑,注意浇筑质量和过程控制。

5. 风井养护:风井浇筑完成后,进行养护和维护,确保混凝土的强度和质量。

6. 安装通风设备:根据地下建筑物的通风要求,安装相应的通风设备,保证风井的通风效果。

风井乏风供热系统施工方案

风井乏风供热系统施工方案

风井乏风供热系统施工方案一、项目概述风井乏风供热系统是一种利用矿井通风系统排出的乏风作为热源,通过一定的技术处理,将其转化为可利用的热能,为矿井或周边区域提供供暖的系统。

本方案旨在明确风井乏风供热系统的施工步骤和要点,确保施工质量和安全。

二、材料准备根据设计要求,提前采购所需的管道、阀门、保温材料、支架等。

确保所有材料质量合格,符合国家相关标准。

对材料进行妥善保管,避免受潮、损坏等。

三、设备安装根据施工图纸,确定各设备的安装位置。

按照设备安装说明书进行安装,确保设备平稳、牢固。

安装过程中,应注意设备之间的连接密封性,防止漏风、漏水等现象。

四、管道布置根据施工图纸,合理布置管道走向,尽量减少弯头、接头等。

使用专用工具进行管道切割、连接,确保管道连接牢固、密封性好。

对管道进行必要的保温处理,减少热量损失。

五、管道回填在管道安装完毕后,进行管道回填工作。

回填材料应选用符合要求的砂石、土壤等,确保回填密实。

回填过程中,应注意保护管道,避免损坏。

六、系统调试在所有安装工作完成后,进行系统调试。

检查各设备运行是否正常,管道连接是否牢固。

调试过程中,应注意观察系统运行情况,及时调整参数,确保系统正常运行。

七、智能控制根据需要,安装智能控制系统,实现远程监控、自动调节等功能。

对智能控制系统进行编程,确保系统能够根据外界环境变化自动调节供暖温度。

对智能控制系统进行定期维护和升级,确保其稳定、高效运行。

八、安全措施施工过程中,应严格遵守安全操作规程,确保施工人员人身安全。

对施工现场进行定期安全检查,及时发现并消除安全隐患。

在关键部位设置安全警示标志,提醒施工人员注意安全。

九、质量保证施工过程中,应严格按照国家相关标准和施工规范进行。

对施工质量进行定期检查和验收,确保施工质量符合要求。

对不合格部分进行整改,直至达到质量标准。

通过本方案的实施,可以确保风井乏风供热系统的施工质量和安全,为矿井或周边区域提供稳定、高效的供暖服务。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

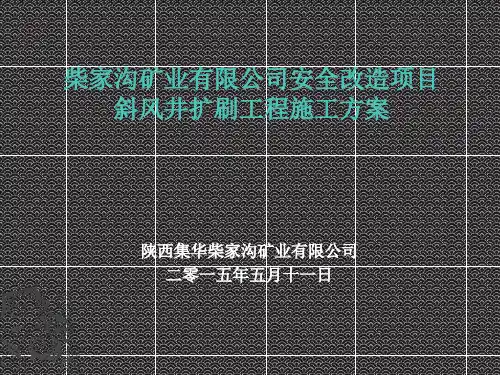

柴家沟矿业有限公司安全改造项目 斜风井扩刷工程施工方案
陕西集华柴家沟矿业有限公司 二零一五年五月十一日
一、工程简介
1.1工程概况
1.1.1斜风井 斜风井总长488米,倾角25°,原断面为料石砌
碹半圆拱形,净宽2.4米、净高2.6米、净断面积 5.6m2。扩刷后断面净宽4.8米、净高3.8米、净断 面积15.76m2。基岩段长460.7m,掘宽4960mm、 掘高3880mm、掘进断面积16.62m2,采用锚网喷 联合支护,喷厚80mm;表土段长27.3m,掘宽 5600mm、掘高4300mm、掘进断面积20.71m2, 采用现浇钢筋砼支护,壁厚400mm。 风井内现敷设有12吋压风总管和8吋黄泥灌浆管 (暂用为井下排水管)。 矿井总回风量3029m3/min,风井现有风速8.98m/s。
逆风施工粉尘迷眼,需配 备风镜。
2.2排矸运输
上山施工:
耙斗机安装固定难度大, 移动安全系数低。
井筒内矿车运输需采用绞 车配合滑轮倒拉提放,安 全性低。
副井运输能力仅能保证生 产系统的辅助运输,同时 生产与施工,运能不足。
运输线路长,系统复杂, 转运环节多,运输占用劳 动力较多,运输效率低。
另有主、副井筒施工地质写实图显示,掘 进接近煤层时(斜长约16m,垂距6.6m), 见一落差H=0.8m小正断层。走向209°,倾 角70°。
1.3工程地质简述
地层岩性由上至下为: 第四系黄土层厚5.50m; 下白垩统志丹群洛河组砂岩厚度105.6m,
宜君组砾岩厚度28.06m; 中侏罗统直罗组厚度24.43m,共五层,以
中~粗、中~细砂岩为主; 中下侏罗统延安组厚度41.31m,为煤系地
层,是4-2煤老顶、直接顶。 煤层直接顶板为厚度1.74m的灰色泥岩,具
滑面,下部有0.15m灰色粉砂岩。
1.4水文地质
斜风井井筒从井口下45m开始至245m段, 有淋水、渗水现象,涌水量小于4m3/h。
二、工程施工条件分析
1.2地形地貌
井口工业广场场地狭小,井筒南侧预计设 置主通风机处为一突出山脊山坡林地,两 侧均为狭窄沟谷,植被覆盖。
井筒北侧为柴家沟,常年有溪流,矿井水 于此排放。
一趟矿区高压供电线路经过井筒南侧坡地, 坡上栽有架线杆一根,施工风机房前需迁 移。
1.3工程地质简述
以井田范围内最近的钻孔资料CB3(一九四 队1988.5.20)为参考依据。风井口标高 1234.53m,CB3孔口标高1244.30m,见煤点 标高1039.50m,距风井筒最小距离100m, 距风井口380m。
3.1施工方法
3.1.2风硐施工 方案二(推荐): 明槽开挖后下山掘进风硐伸入基岩部分,
进行临时支护,待贯通前5m停止掘进,先 浇筑钢筋混凝土风道。 然后与井筒爆破贯通,封闭风硐与井筒开 口位置,期间矿井需停产2-3天。 安装主通风机并调试,在风井井筒风硐开 口位置上方10m位置安装临时防爆门,切换 风机。
开工前需临时延伸井筒, 安装两道正向过车风门进 行控风。
2.4防排水
上山施工:
井筒涌水可直接顺水沟排 放。施工时应将毛水沟一 次掘出,便于排水,杜绝 涌、淋水满巷流。
下山施工:
施工时井筒内涌水可顺原 巷道旧水沟排放。掘进放 炮前应先挖掘排水口与老 水沟联通,预埋一根4吋钢 管(长1.2m)泄水,防止 迎头积水。
2.5施工组织
上山施工:
风硐、风机房与井筒平行 施工,各自系统独立,互 不影响。
下山施工:
风硐、风机房与井筒平行 施工,各自系统并行,有 一定影响,需做好施工协 调工作。
2.6施工困难因素
工业广场场地狭窄,受现有生产设施局限, 大型提升绞车安装空间不足,因此提升系 统选型以简单适用、安全可靠为原则。
2.1钻眼爆破
上山施工:
下山施工:
坡度较大,打眼操作困难, 打眼操作角度不易掌握,
需架设操作台,钻眼机具
易形成漂底,钻眼机具方
支撑石受重 力作用下落,堆矸对通风 断面阻碍少。
顺风施工粉尘对视觉影响 小。
断面小,爆破后矸石受重 力作用下落,堆矸对通风 断面阻碍严重,需实行分 次爆破成型,影响进度。
三、施工方案
3.1施工方法
3.1.1基岩段 基岩段施工采取由上向下施工。 采用激光指向,钻爆法破岩施工。耙斗机装岩,
串车提升;光爆锚喷施工。 经与设计院沟通后,将风井扩刷方案由底板标高
不动,挑顶扩帮刷大,改为顶板标高不变,向下 以拉底为主扩帮刷大。以减少施工过程中落矸堆 积堵塞通风断面,影响通风的问题。 掘进坚持先拉底(拉底量2.35m3/m),再拆碹 (拆碹量2.11 m3/m),最后刷扩(扩刷量6.538 m3/m),分次成型原则,减小矸石堆积。
1.1工程概况
1.1.2主通风机房与风硐
老主通风机房与风硐位于井筒北侧,风硐 在井筒上方采用立眼连接。
新建主通风机房与风硐,布置于井筒南侧 平行于井筒,风机采用平行布置。风硐倾 角45°,开口位置位于井口以下37.6m,与 井筒夹角为60°,斜长32.8m,转向与井筒 平行,总长19.5m。风硐总长约52.3m。断 面为矩形,高3m*宽3m,净断面积9m2。
3.1施工方法
3.1.2风硐施工 方案一:(布置局部通风机供风受限,打眼困难,
排矸工序复杂;风硐基岩与明槽部分可布置平行 作业施工,但与井筒表土段施工不能平行作业) 在井筒施工进入基岩并向下至风硐井筒开口部位 以下10m后,开始施工风硐伸入基岩部分。采用 反向上山掘进,锚杆临时支护。贯通前先将风硐 井筒开口部位临时封闭,待风硐现浇钢筋砼施工 及风机房施工安装完毕后再将通风系统倒换。 表土部分采用明槽开挖施工,与基岩施工平行施 工。
下山施工:
耙斗机安装固定易,可直 接采用绞车下放。
井筒内运输直接用井口绞 车串车提升。
与生产系统辅运分离,互 不影响。
运输系统简单,运输距离 短。
风井口地面工广狭小,排 矸线路布置困难。
2.3通风瓦斯管理
上山施工: 施工对通风系统无影响。
下山施工:
提升施工需频繁开启风门, 造成漏风,对通风有一定 的影响。
