74HC/LS/HCT/F 系列芯片的区别：

1、LS 是低功耗肖特基，HC 是高速COMS。LS 的速度比HC 略快。HCT 输

入输出与LS 兼容，但是功耗低；F 是高速肖特基电路；

2、LS 是TTL 电平，HC 是COMS 电平。

3、LS 输入开路为高电平，HC 输入不允许开路，hc 一般都要求有上下

拉电阻来确定输入端无效时的电平。LS 却没有这个要求

4、LS 输出下拉强上拉弱，HC 上拉下拉相同。

5、工作电压不同，LS 只能用5V，而HC 一般为2V 到6V；而HCT 的工

作电压一般为4.5V～5.5V。

6、电平不同。LS 是TTL 电平，其低电平和高电平分别为0.8和V2.4，

而CMOS 在工作电压为5V 时分别为0.3V 和3.6V，所以CMOS

可以驱动TTL，但反过来是不行的

7、驱动能力不同，LS 一般高电平的驱动能力为5mA，低电平为20mA；

而CMOS 的高低电平均为5mA；

8、CMOS 器件抗静电能力差，易发生栓锁问题，所以CMOS 的输入脚不

能直接接电源。

74系列集成电路大致可分为6大类：.74××（标准型）；

.74LS××（低功耗肖特基）；.74S××（肖特基）；

.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。

近年来还出现了高速CMOS 电路的74系列，该系列可分为3大类：.HC 为COMS 工作电平；

.HCT 为TTL 工作电平，可与74LS 系列互换使用；.HCU 适用于无缓冲级的CMOS 电路。

这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。根据不同的条件和要求可选择不同类型的74系列产

品，比如电路的供电电压为3V 就应选择74HC 系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mA

AHC CMOS 8.5-8/8

AHCT COMS/TTL 8.5-8/8HC COMS 25-8/8

HCT COMS/TTL 25-8/8ACT COMS/TTL 10-24/24

P

D F

C r e a t e ! 4 T r i a

l w w

w .n

u

a n c

e

.c o m

F TTL 6.5-15/64ALS TTL 10-15/64LS TTL 18-15/24

注：同型号的74系列、74HC 系列、74LS 系列芯片，逻辑功能上是一样的。

74LSxx 的使用说明如果找不到的话，可参阅74xx 或74HCxx 的使用说明。有些资料里包含了几种芯片，如74HC161资料里包含了74HC160、

74HC161、74HC162、74HC163四种芯片的资料。找不到某种芯

片的资料时，可试着查看一下临近型号的芯片资料。

74HC 的速度比4000系列快，引脚与标准74系列兼容4000系列的好处

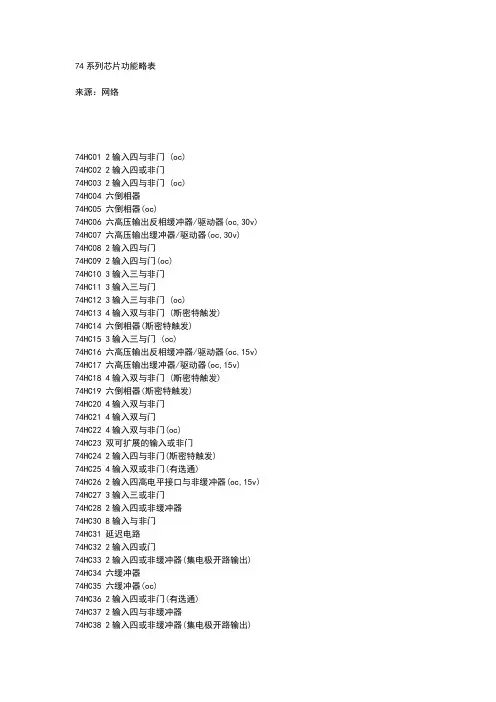

是有的型号可工作在+15V 。新产品最好不用LS。 功能略表74HC012输入四与非门(oc)74HC022输入四或非门

74HC032输入四与非门(oc)74HC04六倒相器74HC05六倒相器(oc)

74HC06六高压输出反相缓冲器/驱动器(oc,30v)74HC07六高压输出缓冲器/驱动器(oc,30v)74HC082输入四与门74HC092输入四与门(oc)74HC103输入三与非门74HC113输入三与门

74HC123输入三与非门(oc)

74HC134输入双与非门(斯密特触发)74HC14六倒相器(斯密特触发)74HC153输入三与门(oc)

74HC16六高压输出反相缓冲器/驱动器(oc,15v)74HC17六高压输出缓冲器/驱动器(oc,15v)74HC184输入双与非门(斯密特触发)74HC19六倒相器(斯密特触发)74HC204输入双与非门74HC214输入双与门

74HC224输入双与非门(oc)74HC23双可扩展的输入或非门

74HC242输入四与非门(斯密特触发)74HC254输入双或非门(有选通)

74HC262输入四高电平接口与非缓冲器(oc,15v)74HC273输入三或非门74HC282输入四或非缓冲器74HC30

8输入与非门

P

D F

C r e a t e ! 4 T r i a

l w w

w .n

u

a n c

e

.c o m

74HC31延迟电路74HC322输入四或门

74HC332输入四或非缓冲器(集电极开路输出)74HC34六缓冲器74HC35六缓冲器(oc)

74HC362输入四或非门(有选通)74HC372输入四与非缓冲器

74HC382输入四或非缓冲器(集电极开路输出)74HC392输入四或非缓冲器(集电极开路输出)74HC404输入双与非缓冲器74HC41bcd-十进制计数器

74HC424线-10线译码器(bcd 输入)74HC434线-10线译码器(余3码输入)74HC444线-10线译码器(余3葛莱码输入)74HC45bcd-十进制译码器/驱动器74HC46bcd-七段译码器/驱动器74HC47bcd-七段译码器/驱动器74HC48bcd-七段译码器/驱动器74HC49bcd-七段译码器/驱动器(oc)

74HC50双二路2-2输入与或非门(一门可扩展)74HC51双二路2-2输入与或非门

74HC51二路3-3输入,二路2-2输入与或非门74HC52四路2-3-2-2输入与或门(可扩展)74HC53四路2-2-2-2输入与或非门(可扩展)74HC53四路2-2-3-2输入与或非门(可扩展)74HC54四路2-2-2-2输入与或非门74HC54四路2-3-3-2输入与或非门74HC54四路2-2-3-2输入与或非门74HC55二路4-4输入与或非门(可扩展)74HC60双四输入与扩展74HC61三3输入与扩展

74HC62四路2-3-3-2输入与或扩展器74HC63六电流读出接口门

74HC64四路4-2-3-2输入与或非门74HC65四路4-2-3-2输入与或非门(oc)74HC70与门输入上升沿jk 触发器74HC71与输入r-s 主从触发器74HC72与门输入主从jk 触发器74HC73双j-k 触发器(带清除端)

74HC74正沿触发双d 型触发器(带预置端和清除端)74HC754位双稳锁存器

74HC76双j-k 触发器(带预置端和清除端)74HC774位双稳态锁存器

74HC78

双j-k 触发器(带预置端,公共清除端和公共时钟端)
