高压旋喷桩复合地基设计方案(第二版)资料讲解
高压旋喷桩施工方案
高压旋喷桩施工方案1.施工技术要求1.本工程采用高压旋喷桩作为围护桩的止水帷幕、通道地基加固。
2.高压旋喷桩采用42.5级以上普通硅酸盐水泥。
桩体28天无侧限极限抗压强度达不小于2.5MPa。
3.打桩前应对处理深度范围内进行探测, 排除有地下管线、防空洞、光缆等物体的可能性。
2.施工组织1.施工准备（1）施工场地内的地上和地下障碍物已清除或拆迁。
（2）平整场地, 挖好排浆沟、排水沟, 设置临时设施。
（3）测量放线, 并设置桩位标志。
（4）取现场大样, 在室内按不同含水量和配合比进行试配试验, 优选出合理的浆液配合比。
2.材料准备高压旋喷桩采用42.5普通硅酸盐水泥, 水泥进场需要材质单、检验合格证, 出场合格证, 厂家资质等必备资料；水泥进场后在监理见证下抽样复试, 复试合格方可使用。
水泥堆码要求整齐, 底部应垫高30cm, 堆码高度不超过十袋并设有防雨、防潮措施；批量水泥使用不得超过三个月, 水泥采用分批量分批次进场, 每批量批次进场由监理工程见证取样, 进行原材料试验合格在使用于工程施工。
水：水源采用自来水, 严禁使用地沟水或污水。
3.测量放样利用高程控制点对每个桩位进行测量放样, 并做好标记。
4.施工机械高压旋喷桩施工采用二重管法, 机械设备主要包括：钻机、高压泵、泥浆泵、空压机、注浆管、喷嘴、流量计、灰浆搅拌机、高压胶管等。
5.劳动力配置每施工班组由8～9人组成。
（1）班长1名, 负责施工指挥, 协调各工序间操作联系, 控制施工质量以及组织力量及时排除施工中出现的故障。
（2）操机工1～2名, 按照施工工艺, 正确操纵钻机的钻进和提升速度, 观察和检查机械运转情况, 做好维修保养。
（3）司泵工1名, 负责指挥泥浆制备和泵送水泥浆液, 进行材料用量统计和记录泵送时间, 负责使用联络信号与前台操机工, 记录员联系, 做好灰浆设备的保养和输浆管路的清洗。
（4）记录员1名, 负责施工记录, 详细记录钻机钻进、提升时间, 高压旋喷桩每米的灌浆量和施工中的各项参数, 配合操机工正确操纵电气控制仪表, 并负责使用联系信号与后台司泵工联系。
高压旋喷桩复合地基的应用浅析
高压旋喷桩复合地基的应用浅析1. 引言1.1 高压旋喷桩复合地基的定义高压旋喷桩复合地基是一种结合了高压旋喷桩和其他地基加固技术的综合地基处理方法。
通过将高压旋喷桩与其他地基处理技术相结合，可以充分发挥各自的优点，提高地基的承载能力和稳定性。
高压旋喷桩是一种通过旋转喷孔器，在施工过程中向地层中注入高压水泥浆体的地基加固技术。
其具有施工速度快、适用范围广、效果明显等特点，被广泛应用于地基处理工程中。
与传统地基处理技术相比，高压旋喷桩复合地基具有更高的承载能力和较好的稳定性，能够满足复杂地质条件下的工程需求。
通过对地基进行高压旋喷桩复合处理，可以有效减少地基沉降、边坡滑移等问题，提高工程的安全性和稳定性。
随着地基工程的不断发展和完善，高压旋喷桩复合地基技术将会得到更广泛的应用和推广，为工程建设提供更可靠的地基支撑。
1.2 研究背景随着城市化进程的不断加快和建设用地的日益紧缺，建筑工程往往需要在较短的时间内完成，且在有限的空间内承载更大的荷载。
传统的地基处理方法已经难以满足这些需求，因此需要寻找新的地基处理技术来解决这一问题。
随着科技的不断进步和人们对建筑质量和安全性要求的提高，高压旋喷桩复合地基在工程实践中的应用也逐渐得到了验证和推广。
研究高压旋喷桩复合地基的优势、工程案例以及影响因素，对促进建筑工程的发展具有重要意义。
2. 正文2.1 高压旋喷桩在复合地基中的应用高压旋喷桩是一种新型的地基处理技术，通过高压旋喷设备将水泥浆或其他固化材料喷射到地下土层中，在土体与固化材料的相互作用下形成旋喷桩。
在复合地基工程中，高压旋喷桩的应用具有以下特点：1. 提高地基承载力：高压旋喷桩可以通过固化土体增加地基的承载力和稳定性，使土壤的强度和变形特性得到改善。
2. 改善地基的抗液化性能：高压旋喷桩施工后，固化的土体能够有效地抵抗液化现象的发生，提高地基的抗震性能。
3. 降低地基沉降：在软土地区，高压旋喷桩可以有效地减少地基的沉降，提高地基的整体稳定性。
高压旋喷桩复合地基讲解
——*****
同组成员：******************
本节主要内容
定义及其 种类 结构特性 发展历史 及现状 工艺类型 成桩加固 机理
主要优点
适用范围
高压喷射注浆法的发展历史
日本中西涉博士 创造新施工方法 中国自主研究工 法及设备、机具
20世纪60年代 末期 20世纪70年 代
高压旋喷桩的主要优点
浆材来源 广泛
固结体强 度高
4 5 6
无污染 可回收
喷射注浆浆液材料主要以水泥为主，化学材料为辅，造价 低廉、无公害、材料来源广泛。当地基土情况比较特殊时， 可根据具体情况在水泥中掺入适量外加剂，以达到加固效 果。
高压喷射固结体具有比重低，承载力大、渗透系数小等特性， 可以极大的改善原地基土强度。软弱地基加固时，在高压喷 射注浆的喷射流范围外，受喷射压力的作用，会出现多条水 泥翼板，加强了桩间土的固化，提高了桩间土的强度。
2.由于旋喷桩在设置过程中对周围土体有一定的挤密压实作用 ,即
桩的侧摩阻力,也使得桩周围的软弱土层承载力提高。
高压旋喷桩的主要优点
适用范围广
施工简便 灵活安全
固结体形状 可控制
1 2 3
高压旋喷注浆法适用土质广泛。由于高压喷射注浆法固结体 的存在使地基土的质量明显提高，它即可用于新建工程地基 加固，又可用于竣工后的托换工程，可以不损坏建筑物上部 结构，且能使已有建筑物在施工时正常使用。
定喷和摆喷通常用于基础防渗、改善地 基土的水流性质和稳定边坡等工程。
高压旋喷法的工艺类型
A
B C D
单管法（CCP工法）
二重管法（JGS工法） 三重管法（CJG工法） 多重管法（SSS-MAN工法）
高压旋喷桩技术交底资料
⑺如灌浆过程中发生串浆，则首先填堵被串孔，继续串浆孔的高喷灌浆；待其结束后，尽快进行被串孔的扫孔，喷射。
⑻在旋喷注浆过程中，要观察冒浆情况，以及时了解土层性质和旋喷效果，验证喷射参数是否合理。冒浆量小于注浆量的20%时，仍为正常现象，如超过20%或完全不冒浆时。则要查明原因，采取相应措施。
2、施工位置：试验桩选在与成桩相同施工工艺和相近地质条件下进行。
3、机械进场后，检查设备的完好情况和性能，压力和排浆量应满足设计要求。
4、机械就位时精确对正桩位，机座要平稳牢固，主轴倾斜度≯0.5°。
5、严格遵守操作程序，先压水检查注浆管路，保证畅通。
6、按设计配合比制备水泥浆液，检查合格备用。不许使用受潮或过期水泥。
8、拔管、器械清洗
在旋喷注浆达到设计桩顶后，应继续送浆液，同时拔出旋喷管，待水泥浆液从孔口返出后，方可停止送浆，并将注浆泵的吸浆管移至清水箱中，抽吸定量清水将
交
底
人
接
底
人
技术交底（附页）
泥浆泵和注浆管路中的水泥浆液顶出来，然后停泵。钻机、泥浆搅拌机、贮浆罐、注浆管和泥浆泵应用清水冲洗干净备用。
9、机具移位、桩顶补灌
9、在钻进和喷射注浆中，需接长或拆除钻杆时，应先停止射水或压浆，待压力下降后再进行接长或拆除钻杆。
10、钻杆的旋转和提升必须连续不中断。在旋喷过程中，机械出现故障中断旋喷时，停机时间小于40min，可重新下钻0.3m后再开始喷射、提升；若停机时间超过2h，必须重新钻至设计深度后重新旋喷。
11、对冒浆要妥善处理，及时清除沉淀的泥渣，保持良好的作业环境。
4、下旋喷管
导孔成孔后，应对孔位、孔深、垂直度进行检查后，提出钻杆，下插旋喷管。旋喷管下插前，应检查各部位连接是否紧密，密封圈是否封闭，并采用红油漆在管壁上明显标示出下插深度控制红线。下旋喷管采用边射水便下插的方法进行，防止喷嘴堵塞。射水下管采用低水压，水压力不超过1MPa。旋喷管下插至设计深度0.5m时停止射水，利用自重作用上下串动沉至设计深度。
二重管高压旋喷桩施工方案

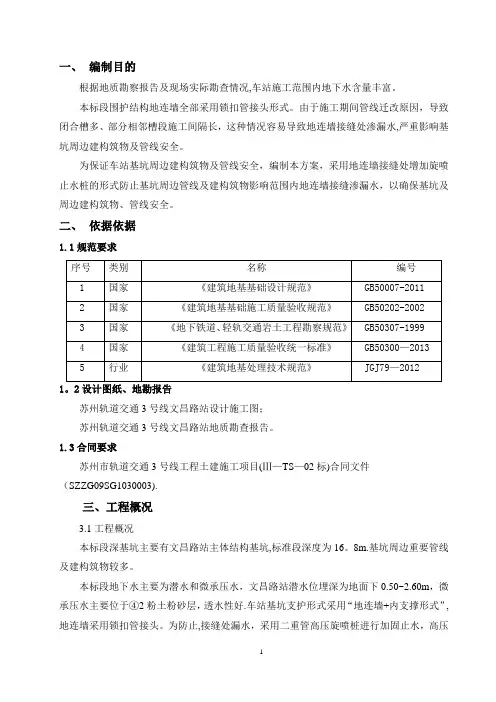

一、编制目的根据地质勘察报告及现场实际勘查情况,车站施工范围内地下水含量丰富。
本标段围护结构地连墙全部采用锁扣管接头形式。
由于施工期间管线迁改原因，导致闭合槽多、部分相邻槽段施工间隔长，这种情况容易导致地连墙接缝处渗漏水,严重影响基坑周边建构筑物及管线安全。
为保证车站基坑周边建构筑物及管线安全，编制本方案，采用地连墙接缝处增加旋喷止水桩的形式防止基坑周边管线及建构筑物影响范围内地连墙接缝渗漏水，以确保基坑及周边建构筑物、管线安全。
二、依据依据1.1规范要求1苏州轨道交通3号线文昌路站设计施工图；苏州轨道交通3号线文昌路站地质勘查报告。
1.3合同要求苏州市轨道交通3号线工程土建施工项目(Ⅲ—TS—02标)合同文件（SZZG09SG1030003).三、工程概况3.1工程概况本标段深基坑主要有文昌路站主体结构基坑,标准段深度为16。
8m.基坑周边重要管线及建构筑物较多。
本标段地下水主要为潜水和微承压水，文昌路站潜水位埋深为地面下0.50~2.60m，微承压水主要位于④2粉土粉砂层，透水性好.车站基坑支护形式采用“地连墙+内支撑形式”,地连墙采用锁扣管接头。
为防止,接缝处漏水，采用二重管高压旋喷桩进行加固止水，高压旋喷桩设计为Φ800＠500，水泥掺量每延米300kg/m,水泥采用42。
5级普通硅酸盐水泥。
每处地连墙接缝处，在墙外做2根旋喷桩止水，旋喷桩桩顶位于冠梁底处，桩底位于基坑底面下3m位置.本次选取加固部位的原则为：基坑周边重要管杆线、重要建筑物及设施处。
详见附件《车站主体结构施工风险分级标准》(建设分公司下发).3。
2二重管旋喷桩位置及工程数量1、文昌路站地连墙接缝旋喷桩止水位置文昌路站地连墙接缝处基坑外二重管旋喷桩止水位置。
在文昌路站北端头东侧，有一条燃气管线距离基坑边很近,基坑开挖地层内有④2粉土粉砂层，透水性很好，容易在地连墙接缝处渗漏水，为了燃气管线安全，防止渗漏水对燃气管线造成影响,在文昌路站基坑东侧地连墙接缝处进行二重管旋喷桩止水,每个缝2根.在1.8m给水管线管廊位置附近，为保护管廊及1.8m上水管线，需要对管廊附近左右的地连墙接缝进行二重管旋喷桩止水，每个缝2根。
高压旋喷桩复合地基
20世纪80年 代
1987年以来
广泛应用于各个 建设领域，成为 我国地基处理最 常用的方法之一
高压喷射注浆法
“ 所谓高压喷射注浆即利用钻机把带有喷嘴的注浆管钻
进至土层的预定位置后，以20MPa~70 MPa的压力从喷 嘴喷出射流(水、浆液或空气)冲击和破坏土体。当能
量大、速度快和呈脉动状的喷射流的动压超过土体结
成因： 高压旋喷桩桩壁与桩周土的接触方式与其他方法所成的桩不同 ,它 在成桩过程中 ,高压水流边旋转切割土体边向上提升 ,因此它的形 状像“葫芦状”,每隔一段距离(50~80cm)桩径便由小到大,使桩壁
分段嵌入桩周土中。因此所成的桩在荷载作用下发生沉降时,在沉
降过程中所产生的摩阻力远大于仅靠“摩擦”所产生的阻力,所以 它的摩阻力要比一般桩基大的多。另外,由于它的“葫芦状” ,因
高压旋喷桩的成桩机理
(1)高压喷射流切割破坏土体的作用 喷射动压以脉冲形式冲击土体,使土体结构破坏出现空洞。 (2)置换作用 高压喷射流边旋转边以一定的速度缓慢提升 ,被切削下来的一部分细小土 粒被浆液置换发生升扬作用。 (3)混合搅拌作用 钻杆在旋转和提升的过程中,在射流后面形成空隙,在喷射压力作用下 ,迫 使土粒向与喷嘴移动相反的方向 (即阻力小的方向)移动,与浆液搅拌混合 后形成固结体。 (4)充填、渗透固结作用 高压浆液充填冲开的和原有的土体空隙后,析水固结。 (5)压密作用
值后,则摩阻力不再随荷载增大,而趋于一个常数,这段桩身在孔壁
中滑动一样。
2.沿着桩长,桩壁与桩周土之间的摩阻力 ,由上到下逐级发挥出来。
当第一段桩周的摩阻力趋于一个常数后 ,第二段的摩阻力便急剧增 加,彼此循环,桩周土逐步参与工作 ,最后才将外力传到桩底 ,摩阻 力的作用呈阶梯状发挥。
高压旋喷桩复合地基施工方案
目录第1章编制依据 (2)第2章工程概况 (3)2.1工程简介 (3)2.2工程概况 (4)2.3现场自然条件 (4)第3章施工安排 (8)3.1施工组织管理构架 (8)3.3施工资源配置计划 (9)第4章主要施工工艺和施工方法 (11)4.1施工流程 (11)4.2高压旋喷桩机械设备 (11)4.3高压旋喷桩施工方法 (11)4.4技术要求 (15)第5章质量保证措施 (17)5.1 施工质量目标 (17)5.2 施工管理体系 (17)5.3 质量保证措施 (18)第6章安全保证措施 (21)6.1 安全生产措施 (21)6.2 安全技术措施 (21)6.3 机械安全文明施工措施 (22)第7章文明施工和环境保护措施 (24)7.1 文明施工措施 (24)7.2 环境保护措施 (24)第1章编制依据1.《建筑地基处理技术规范》（JGJ79-2012）；2.《建筑桩基技术规范》（JGJ94-2008）；3.《工程测量规范》（GB50026-2007）；4.《建筑地基基础工程施工质量验收规范》（GB50202-2002）；5.《城镇道路工程施工与质量验收规范》CJJ1-2008；6.《施工现场临时用电安全技术规范》JGJ46-2005；7.《建筑施工安全检查标准》JGJ59-2011；8.《广东省公路软土地基设计与施工技术规定》（GDJTG/T E01-2011）；9.广东省标准《建筑地基处理技术规范》（DBJ15-38-2019）；10..设计图纸；11.施工组织设计；12.与本方案相关的法律、法规、文件及技术资料。
13.长期从事类似工程施工所积累的施工经验、现有的施工设备能力及相应的管理水平等。
第2章工程概况2.1工程简介工程名称：***市政道路工程工程地点：珠海市保税区北侧建设单位：****有限公司勘察单位：广东省珠海工程勘察院设计单位：兰州市城市建设设计院监理单位：****有限公司施工单位：***工程有限公司***项目位于珠海保税区北侧生活区、南琴路以北。
地基工程 旋喷桩复合地基施工
地基工程旋喷桩复合地基施工1.加固原理及适用范围旋喷桩复合地基是利用钻机成孔，再把带有喷嘴的注浆管进至土体预定深度后，用高压设备以20~40MPa高压把混合浆液或水从喷嘴中以很高的速度喷射出来,土颗粒在喷射流的作用下（冲击力、离心力、重力），与浆液搅拌混合，待浆液凝固后，便在土中形成一个固结体，与原地基土构成新的地基。
根据使用机具设备的不同，分为单管法、二重管法和三重管法。
旋喷桩法分类表1分类单管法二重管法三重管法喷射方法浆液喷射浆液、空气喷射水、空气喷射、浆液注入硬化剂水泥浆水泥浆水泥浆常用压力（MPa）15.0-20.015.0~20.0高压20.0~40.0⅜三0.5~3.0喷射量（L/min）60~7060-70高压60s70低压80-150压缩空气（kPa）不使用500-700500~700旋转速度（rpm）16**205~165~16桩径(mm)300~600600-1500800~2000旋喷桩适用于处理砂土、粉土、黏性土(包括淤泥和淤泥质土)、黄土、素填土和杂填土等地基。
但对于砾石直径过大,砾石含量高以及含有大量纤维质的腐殖土喷射质量较差。
强度较高的黏性土中喷射直径受到限制。
对于地下水流速过大、无填充物的岩溶地段、永久冻土和对水泥有严重腐蚀的地基，均不宜采用旋喷桩地基。
当土中含有较多的大粒径块石、大量植物根茎或有较高的有机质时，以及地下水流速过大和已涌水的工程,应根据现场试验结果确定其适用性。
旋喷桩法既可用于新建建筑物地基加固，也可用于既有建筑物地基加固。
旋喷桩法不仅仅用于提高地基承载力,还可用于整治局部地基下沉、防止基坑底部隆起、防止小型塌方滑坡、防止地基冻胀、防止砂土液化、减少设备基础振动、止水帷幕等，应用范围很广。
2.iS⅛旋喷桩复合地基的设计应符合下列规定：(1)旋喷桩法分旋喷、定喷和摆喷三种类别。
根据工程需要和土质条件，可分别采用单管法、双管法和三管法。
加固形状可分为柱状、壁状、条状和块状。
高压旋喷桩复合地基施工方案
GD220103□□单位工程施工组织设计（施工方案）（高压旋喷桩专项施工方案）单位（子单位）工程名称：中国科学院广州生物医药及健康研究院研究生公寓项目施工总承包工程地点：广州市科学城开源大道190号总承包施工单位：（法人章）广东省第一建筑工程有限公司施工单位：广东省第一建筑工程有限公司编制单位：广东省第一建筑工程有限公司编制人：编制日期： 2014 年月日审核人：审批人：审批日期：年月日目录第一节、编制依据： (1)第二节、工程概况： (1)第三节、工程地质情况 (2)第四节、施工前部署、准备工作 (6)第五节、主要施工工艺及技术措施 (10)第六节、施工进度计划 (13)第七节、质量要求 (13)第八节、避免工程质量通病 (16)第九节、文明安全施工措施 (17)第一节、编制依据1、本工程地质勘查报告及相关招标文件资料；2、设计施工图纸；3、《工程测量规范》（GB50026-2007）；4、《建筑地基处理技术规范》（JGJ79-2012）；5、《建筑地基基础设计规范》（GB50007-2011）；6、《建筑地基基础工程施工质量验收规范》（GB50202-2011）；7、《建筑地基基础设计规范》（DBJ15-31-2003）；8、《建筑地基基础施工及验收规程》（DBJ15-201-91）；9、《建筑工程施工现场供电用电安全规范》（GB50194-93）；10、国家和行业颁布的有关现行施工规范及标准；11、本工程执行的规范、规程；第二节、工程概况1、工程概况中国科学院广州生物医药及健康研究院拟在广州市科学城开源大道190号兴建“研究生公寓”工程，由广东工业大学建筑设计研究院设计，广州中科地化工程勘察有限公司提供工程地质勘察报告。
该地块占地面积3910平方米，总建筑面积23776平方米，地上建筑11层，地下建筑1层，总高37.5m，框剪结构，采用筏板基础，基底标高-5m（绝对标高为16.3）。
2、施工要求根据设计施工图纸，本工程基底土质处理采用二重管高压喷射注浆法，有效桩长约10m，桩顶标高-5.4m，总桩数1958根，桩径0.6m，水泥采用P.O42.5R,水灰比为1.1，每米桩长水泥含量180-220kg（局部淤泥部分220-250kg），高压喷射压力大于30Mpa，流量大于30L/min,气流压力宜取0.7MPa，提取速度可以取0.1-0.2m/min。
高压旋喷桩复合地基设计方案
新都啤酒厂分布式能源站工程高压旋喷桩地基加固处理方案2014年11月5日四川中恩岩土工程有限公司新都啤酒厂分布式能源站工程高压旋喷桩地基加固处理方案总经理：总工程师：审定：审核：设计：2014年11月5日新都啤酒厂分布式能源站工程高压旋喷桩地基加固处理方案审定：审核：设计：2014年11月5日四川中恩岩土工程有限公司目录1、工程概况................................................................................................ - 1 -2、场地工程地质条件 ............................................................................... - 1 -3、高压旋喷桩复合地基设计 ................................................................... - 2 -3.1设计依据............................................................................................... - 2 -3.2地基加固技术要求 .............................................................................. - 3 -3.3旋喷桩布置 .......................................................................................... - 3 -3.4旋喷桩桩长 .......................................................................................... - 3 -3.5设计工程量 .......................................................................................... - 3 -3.6旋喷桩施工工艺及施工方法 .............................................................. - 3 -3.7施工控制参数 ...................................................................................... - 4 -3.8施工过程中可能出现的质量问题及处理措施 .................................. - 4 -附：高压旋喷桩桩位平面布置图 (1张)1、工程概况拟建的新都啤酒厂分布式能源站工程位于成都市新都工业园区雪花啤酒厂内，交通十分便利。
高压旋喷桩复合地基
单管法
二重管法 三重管法 多重管法
三重管法使用分别输送气、水、浆三种介质的三 重注浆管，在压力 20MPa～ 50MPa 的高压或超高压 水射流的周围环绕 0.7MPa 左右的圆筒状气流，利用 高压水气同轴喷射流冲切土体，形成较大的空隙，另 由泥浆泵注入压力为 2MPa～5MPa 的浆液充填。当采 用不同的喷射方式时，可形成各种形状的凝固体。
高压旋喷桩的成桩机理
对于砂类土来说,浆液还可渗透到压缩层外一定的厚度,形成渗透 层。所形成的旋喷体经过一定时间后便凝固成强度较高、渗透系 数较小的固结体。由于旋喷体不是等颗粒的单体结构,固结体不太 均匀,通常中心的强度低,边缘部分强度高。
高压旋喷桩的成桩机理
在纵断面上,当地层呈多层分布时,各层土颗粒的质量不均,其中质 量大的土粒,在固化之前,受重力作用而下沉,部分小土粒会上浮, 作垂直交换。若上部土层为砂砾,下部为黏土,旋喷后,黏性土部位 的旋喷桩不是土一浆混合体而是砂一土和浆的混合物。因此,无论 横断面还是纵断面上,固结体各部分的水泥含量和强度都不相同。
单管法
二重管法 三重管法 多重管法
多重管法是先在地面钻一个导孔，然后置入多重 管，用旋转超高压水射流(压力约40MPa)切削破坏四 周土体，冲击下来的土和石随着泥浆用真空泵从多重 管中抽出。如此反复冲抽，在土体中形成一个较大的 空间。装在喷嘴附近的超声波传感器及时测出空间直 径和形状，最后根据工程要求选用浆液、砂浆、砾石 等材料充填。固结体的旋喷直径一般达2.0m～4.0m， 并可做到智能化管理。
A
单管法（CCP工法）
B
二重管法（JGS工法）
C
三重管法（CJG工法）
D 多重管法（SSS-MAN工法）
单管法 二重管法 三重管法 多重管法
高压旋喷桩讲义课件
CONTENTS
• 高压旋喷桩技术概述 •• 高高压压旋旋喷喷桩桩施质工量工检测艺与控制 • 高压旋喷桩与其他地基处理方法的比
• 高压旋喷桩工程实例
CHAPTER 01
高压旋喷桩技术概述
高压旋喷桩定义
• 高压旋喷桩是通过钻孔，将注浆管置入预定深度，通过高压注 浆泵以大于20Mpa的高压将浆液或水从喷嘴中喷射出来，形成 以高压旋转力切割地层，同时以一定的速度提升注浆芯管的钻 杆，将浆液与地层土石强制搅拌混合，经过一定时间后，在原 地形成圆柱形状的高喷桩的方法。
承载力。
质量控制措施
原材料控制
严格控制水泥、骨料等原材料的质量， 确保其符合设计和规范要求。
配合比设计
根据工程实际情况，进行高压旋喷桩 的配合比设计，确保其满足设计要求 的强度和性能。
施工过程控制
加强施工过程中的质量控制，确保施 工工艺、参数和操作符合设计和规范 要求。
质量检测与验收
按照相关规范和标准进行质量检测和 验收，确保高压旋喷桩的质量符合要 求。
在地基处理中，高压旋喷桩可以用于提高地基承载力、 减少地基沉降量、防止砂土液化等；在边坡支护中， 高压旋喷桩可以用于防止滑坡、加固边坡等；在基坑 支护中，高压旋喷桩可以用于防止基坑侧壁坍塌等； 在水利水电工程中，高压旋喷桩可以用于水库大坝的 防渗加固等；在港口工程中，高压旋喷桩可以用于码 头基础的加固等；在公路工程中，高压旋喷桩可以用 于防止路面沉降等。
环境影响小等优点也使其成为铁路路基加固的优选方案。
THANKS
[ 感谢观看 ]
实例二：高层建筑地基处理
总结词
高压旋喷桩在高层建筑地基处理中具有显著的优势，能够提高地基的承载力和稳定性，保证高层建筑的稳定性和 安全性。
旋喷桩复合地基设计方案
四川省凯霖水泥有限公司2×4600t/d熟料新型干法水泥生产线（均化库、熟料库、水泥储库）旋喷桩复合地基设计方案四川省建筑科学研究院二OO九年四月二十八日四川省凯霖水泥有限公司2×4600t/d熟料新型干法水泥生产线（均化库、熟料库、水泥储库）旋喷桩复合地基设计方案项目负责：设计：校核：审核：批准：四川省建筑科学研究院二OO九年四月二十八日目录1、工程概况2、场地工程地质及水文地质条件2.1工程地质条件2.2水文地质条件2.3场地和地基土的地震效应2.4各岩土层的物理力学性能3、高压旋喷桩复合地基设计3.1设计依据3.2地基加固技术要求3.3旋喷桩加固设计计算3.3.1承载力计算3.4旋喷桩布置3.5旋喷桩桩长3.6褥垫层3.7设计工程量4、旋喷地基加固质量验收检测5、复合地基沉降变形计算6、复合地基下卧层承载力验算四川省凯霖水泥有限公司2×4600t/d熟料新型干法水泥生产线（均化库、熟料库、水泥储库）旋喷桩复合地基设计方案1、工程概况四川省凯霖水泥有限公司拟建的2×4600t/d熟料新型干法水泥生产线工程位于崇州市怀远镇。
其水泥生产线中的均化库、熟料库、水泥储库等子项工程基础埋置深度范围内地基承载力不能满足设计要求，拟采用高压旋喷法加固一定厚度的卵石层，并以加固后的复合地基作为拟建物的基础持力层。
要求均化库、水泥储库处理后的复合地基承载力特征值f ak≥800kPa，熟料库处理后的f ak≥600kPa。
基础底标高约为–4.50。
2、场地工程地质及水文地质条件2.1工程地质条件经钻探揭露，场地内岩土层主要为第四系人工填土（Q4ml）、第四系粉质粘土（Q4al）、第四系卵石层（Q4al+pl）及白垩系灌口组基岩（K2g）。
其各土层的具体厚度及分布情况详见《岩土工程勘察报告》。
①人工填土（耕土、素填土、杂填土）：该岩土层分布于场地表层，其厚度小，在基坑开挖时将被清除；②粉质粘土：该岩土层在场地内均有分布，但其厚度不大，在基坑开挖时将被清除；③卵石土：该岩土层密实程度以稍密为主，普遍地段夹透镜体状或条带状松散卵石，不宜选作桩端持力层；④泥岩：该场地泥岩层均呈强风化状，不宜选作桩端持力层；⑤散体状角砾岩：该岩土层多呈散体状、碎块状，胶结程度很差～未胶结，岩芯手可捏散，其物理力学性能差，不宜选作桩端持力层。
复合地基.(高压旋喷桩)作业指导书.doc
作业指导书工程名称：XXXXX热电联产工程编号：目录1、工程概况2、编制依据3、建筑工程范围及主要工程量4、施工进度控制5、施工平面布置6、资源配置7、主要施工方案及重大施工技术措施8、质量与技术管理9、安全文明施工管理10、职业安全健康和环境保护管理目标11、强制性条文1工程概况1.1工程结构简介XXXX热电联产工•程计划建设4台440t/h高温超高压燃煤锅炉和3X40MW级抽背式汽轮发电机组，规划预留同容量机组建设条件。
根据设计图要求，XXX热电联产工程复合地基采用高压旋喷桩对地基进行处理.1. 2厂址概况1.2.1厂址位置XXX热电联产项目位于连云港市徐耳新区临港工业园内。
厂址位于临港工业园西港河以南的M3地块西北侧。
厂址两北为西港河，其余三而均为园区规划道路，东西长约630in,南北宽约620m,可用地面积约40. lhao厂区用地面积为19.80hm2；施工生产区用地为15.0hm2；施工生活区用地5.0hm2°1.3地质、水文、气象资料1.3.1地质资料根据XXX洋热电联产工程初步勘察报告，厂址区位于连云港市徐坪新区临港开发区内, 现主要为盐田和鱼塘，地形平坦，地势较低，水系发育，交通较便利，地面高程一般为1.93^3. 70m （1985国家高程基准,以下同）。
厂址区地貌单元为滨海平原。
本场地总体而论，地貌类型单一，地形平坦，主要土层分布连续稳定，区域稳定性较好，本场地属基本稳定场地。
按岩（土）层的地质时代，成因类型、岩性及工程地质特征，将本场地勘察深度范围内的岩（土）体，自上而下划分为18个工程地质层。
现分述如下：层① 素填土黄灰色，稍湿~湿，主要由粉质黏土、粉土等组成，混植物根茎和贝壳碎片，结构松散，性质不均匀，堆积时间长短不一，主要分布在道路、塘坡等区域。
层②黏土（Q；）：灰黄色、浅灰色，很湿，流槊〜软塑，含少量氧化铁，混贝壳碎片，有光泽，干强度、韧性中等、高。
地基承载力特征值（fak）一般为60kPa。
