第4节变阻器基础知识·细解读知识点一变阻器【重点】1.实验：改变小灯泡的亮度提醒实验过程中若无论怎样移动夹子，小灯泡的亮度几乎不变，其原因是铅笔芯的阻值太小，导致其对电路几乎无影响。
应更换更细长的铅笔芯。
2.变阻器(1)概念：能改变接人电路中电阻大小的元件叫作变阻器。
学生实验中常用的变阻器是滑动变阻器。
(2)滑动变阻器①构造②原理：滑动变阻器是靠改变连人电路中电阻丝的长度来改变电路电阻的。
③结构示意图和电路图中的符号电阻丝外面涂着绝缘层，密绕在绝缘管上，图中的白线位置绝缘层已经刮掉，电阻丝可以与滑片P相连。
提醒滑动变阻器铭牌上各数值的物理意义如图所示，图中“50 Ω”表示该滑动变阻器的最大阻值是50 Ω，“1.5 A”表示它允许通过的最大电流是1.5A。
④滑动变阻器的接法巧学巧记滑动变阻器的两种等效接法如图所示，只要滑动变阻器的下端接线柱固定，上端接C和接D接线柱是等效的。
滑动变阻器接入电路中的正确接法形式上有4种，而本质上只有2种。
善于思考的你发现了吗?【拓展】电阻箱电阻箱是一种能够显示出电阻值的变阻器，其实物如图甲所示，其面板如图乙所示。
在电阻箱的面板上一般有2个接线柱和6个旋盘。
使用时，把2个接线柱接入电路，调节6个旋盘，就可以得到0～99 999．9 Ω之间的任意0.1 Ω的整数倍的电阻值。
读数时，将各旋盘对应的小三角指的数字乘以面板上标记的倍数，然后将数值加在一起就是电阻箱连入电路中的阻值，图乙所示的电阻箱的读数为0×10000Ω+3 x 1000 Ω+2 x100Ω+0×10Ω+4×1Ω+0×0.1Ω=3204.0 Ω。
【例1】如图所示，当滑动变阻器的滑片向左移动时，滑动变阻器连入电路中的阻值变大的是( )解析：要判断移动滑片时，滑动变阻器连入电路的阻值变化情况，应先弄清电阻丝的哪一接线柱连入电路，再根据滑片的移动方向来分析连入电路电阻的变化。
初三物理滑动变阻器知识点
初三物理滑动变阻器知识点滑动变阻器是一种用来改变电路中的电阻的器件。
它由一个可移动的滑动接点和一个固定的电阻块组成。
通过移动滑动接点，可以改变电路中的电阻值。
滑动变阻器具有以下几个重要的知识点。
1.结构和工作原理：滑动变阻器一般由一个固定的电阻器和一个可移动的滑动接点组成。
滑动接点可以滑动在电阻器上，改变滑动接点与电阻器相连的电阻长度，从而改变电路中的电阻值。
滑动变阻器可以通过改变滑动接点所处的位置，提供不同的电阻值，从而控制电流和电压的大小。
2.电阻调节：滑动变阻器可以通过调节滑动接点的位置来改变电路中的电阻值。
当滑动接点靠近电阻器的一端时，电阻值较小；当滑动接点靠近电阻器的另一端时，电阻值较大。
通过调节滑动变阻器，可以实现对电路中电流和电压的控制。
3.阻值计量：滑动变阻器通常有标尺或刻度，可以用来测量电阻值。
通过观察滑动接点所处位置的刻度，可以得到电阻的值。
在测量电阻值时，电路需要断开，将万用表或电阻表的两个探针分别连接到滑动变阻器的两个引脚上，然后转动滑动接点，直到得到所需的电阻值。
4.电流和电压的变化：滑动变阻器的电阻值由滑动接点的位置决定。
当滑动接点靠近电阻器的一端时，电阻值较小，电路中的电流和电压较大；当滑动接点靠近电阻器的另一端时，电阻值较大，电路中的电流和电压较小。
通过调节滑动变阻器可以控制电路中的电流和电压大小。
5.应用：滑动变阻器广泛应用于电路调节、亮度调节、音量控制等领域。
例如，滑动变阻器可以用于调节电灯的亮度，通过改变滑动接点的位置，控制电路中的电阻值，从而改变电流和电压的大小，达到调节亮度的目的。
6.注意事项：在使用滑动变阻器时，需要注意以下几点。
首先，应保持滑动接点的清洁，以确保其良好的接触。
其次，需要注意不要用力过大，以免损坏滑动接点或引脚。
此外，滑动变阻器的接口应正确连接，以确保电阻值的准确测量。
总结：滑动变阻器是一种用来改变电路中的电阻的器件。
它由一个可移动的滑动接点和一个固定的电阻块组成。
分压式与限流式以及内接法与外接法

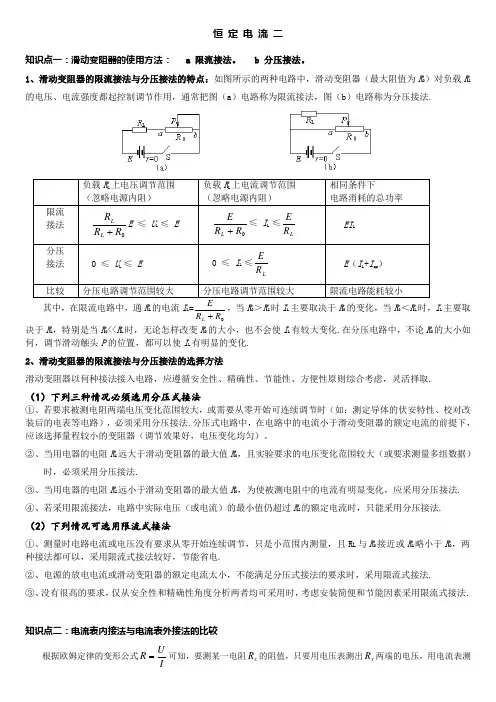

恒 定 电 流 二知识点一：滑动变阻器的使用方法： a 限流接法。
b 分压接法。
1、滑动变阻器的限流接法与分压接法的特点：如图所示的两种电路中，滑动变阻器（最大阻值为R 0）对负载R L 的电压、电流强度都起控制调节作用，通常把图（a ）电路称为限流接法，图（b ）电路称为分压接法.负载R 上电压调节范围 负载R 上电流调节范围 相同条件下其中，在限流电路中，通R L 的电流I L =0R R L +，当R 0＞R L 时I L 主要取决于R 0的变化，当R 0＜R L 时，I L 主要取决于R L ，特别是当R 0<<R L 时，无论怎样改变R 0的大小，也不会使I L 有较大变化.在分压电路中，不论R 0的大小如何，调节滑动触头P 的位置，都可以使I L 有明显的变化. 2、滑动变阻器的限流接法与分压接法的选择方法滑动变阻器以何种接法接入电路，应遵循安全性、精确性、节能性、方便性原则综合考虑，灵活择取.（1）下列三种情况必须选用分压式接法①、若要求被测电阻两端电压变化范围较大，或需要从零开始可连续调节时（如：测定导体的伏安特性、校对改装后的电表等电路），必须采用分压接法.分压式电路中，在电路中的电流小于滑动变阻器的额定电流的前提下，应该选择量程较小的变阻器（调节效果好，电压变化均匀）。
②、当用电器的电阻R L 远大于滑动变阻器的最大值R 0，且实验要求的电压变化范围较大（或要求测量多组数据）时，必须采用分压接法.③、当用电器的电阻R L 远小于滑动变阻器的最大值R 0，为使被测电阻中的电流有明显变化，应采用分压接法. ④、若采用限流接法，电路中实际电压（或电流）的最小值仍超过R L 的额定电流时，只能采用分压接法.（2）下列情况可选用限流式接法①、测量时电路电流或电压没有要求从零开始连续调节，只是小范围内测量，且R L 与R 0接近或R L 略小于R 0，两种接法都可以，采用限流式接法较好，节能省电.②、电源的放电电流或滑动变阻器的额定电流太小，不能满足分压式接法的要求时，采用限流式接法.③、没有很高的要求，仅从安全性和精确性角度分析两者均可采用时，考虑安装简便和节能因素采用限流式接法.知识点二：电流表内接法与电流表外接法的比较根据欧姆定律的变形公式IUR =可知，要测某一电阻x R 的阻值，只要用电压表测出x R 两端的电压，用电流表测出通过x R 的电流，代入公式即可计算出电阻x R 的阻值。
中考物理知识点：滑动变阻器的结构
中考物理知识点：滑动变阻器的结构
中考物理知识点：滑动变阻器的结构
⑴金属杆：金属杆的电阻很小，其两端接线柱间的电阻值几乎为零，可以忽略不计；
⑵电阻丝：圆筒上缠绕的是表面涂有绝缘层的电阻丝，其阻值较大，标牌上所标的50即指电阻丝两端接线柱间的电阻值；
⑶滑片：滑片可以在金属杆上左右移动，滑片的上部与金属杆相连，下端通过电阻丝的接触滑道（刮去绝缘层的部分）与电阻丝相连通。
⑷接线柱：有四个接线柱，一上一下接入电路时，能起到变阻作用。
连接电路时，要断开开关，滑动变阻器的滑片要调到阻值最大的位置
⑸滑动变阻器的原理：通过改变连入电路的电阻丝的长度来改变接入电路中电阻的大小。
物理滑动变阻器知识点
物理滑动变阻器知识点
物理滑动变阻器是一种可以调节电阻大小的电子元件，它由一个可移动的滑动触点和一条带有固定电阻的电阻轨道组成。
通过移动触点，可以改变电阻轨道上的有效电阻长度，从而改变整个电路中的电阻大小。
以下是关于物理滑动变阻器的一些基本知识点：
1. 原理：物理滑动变阻器利用触点在电阻轨道上的位置来改变电阻值。
当触点移动时，电阻轨道上的有效电阻长度改变，电阻值也相应改变。
2. 结构：物理滑动变阻器通常由一个电阻轨道和一个滑动触点组成。
滑动触点可以通过旋转或滑动的方式移动，以调节有效电阻长度。
3. 电阻值范围：物理滑动变阻器的电阻值范围可以根据具体设计进行选择，通常从几欧姆到几兆欧姆不等。
4. 精度：物理滑动变阻器的精度通常较低，一般在10%左右。
高精度的滑动变阻器也可以获得，但相对较贵。
5. 使用方式：物理滑动变阻器通常通过连接其他电子元件，如电池、电容器、电感等，配合使用来实现特定电路功能。
调节滑动变阻器的电阻值可以改变电路的特性。
6. 应用：物理滑动变阻器广泛应用于各种电子电路中，如音量
调节器、亮度调节器、电动机调速器等。
它也是实验室和教学中常用的实验元件。
需要注意的是，物理滑动变阻器在使用过程中有一定的寿命，触点和电阻轨道之间的摩擦会导致磨损，从而影响电阻值的准确性和稳定性。
因此，在使用滑动变阻器时应注意保持清洁和适度的使用力度，以延长其使用寿命。
九年级物理上册--第2课时 变阻器
4 图甲为某可调节亮度的台灯，图乙为用于调光的电位器结构图，a、
b、c 是它的三个接线柱，a、c 分别与弧形电阻丝的两端相连，b 与 金属滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动即可调节 灯泡亮度，下列分析正确的是（ ）
A. 电位器与灯泡并联 B. 若只将a、b 接入电路，顺时针转动旋钮时灯泡亮度不变 C. 若只将a、c 接入电路，顺时针转动旋钮时灯泡变暗 D. 若只将b、c 接入电路，顺时针转动旋钮时灯泡变亮
滑动变阻器
变阻器
电阻箱
原理
结构
使用
应用
1. 滑动变阻器：
(1)原理：通过改变接入电路中电阻丝的长度，从而改变接 入电路的电阻。
(2)作用：改变接入电路中的电阻，从而改变电路中电流， 很多电路，接入变阻器还可以起到保护电路的作用。
(3)滑动变阻器四个接线柱的使用：使用时记住“一上一下” 的原则。
2. 电阻箱：
知识点 3 其他类型变阻器
知3－导
知3－讲
定义 电阻箱是一种可以调节电阻大小、并且能够显示 电阻阻值的变阻器。
电阻箱读数练习
知3－讲
知3－讲
思考：滑动变阻器与电阻箱有什么联系和区别？
联系：都能改变连入电路的电阻值； 区别：滑动变阻器能够逐渐地改变连入电路
中的电阻值，但不能表示出连入电路 的电阻值；电阻箱恰好相反。
变阻器的应用
知3－讲
调温电熨斗
调速器
调光台灯
知3－讲
【例3】 如图所示的电阻箱的示数是___20_9_8___ Ω。
【解析】
知3－讲
•（1）先用旋盘下面△所对应的示数乘以相应的倍数；
•（2）再把得到的数据相加。长度相同，横截面积小
总结滑动变阻器知识点
总结滑动变阻器知识点一、工作原理滑动变阻器的工作原理主要是通过滑动滑片来改变电阻值。
通常来说，滑动变阻器由电阻体、滑动滑片和接线端子等部分组成。
滑片在电阻体表面可以滑动，当滑片移动时，它就会在电阻体上接触到不同位置的电阻材料，从而改变整体的电阻值。
二、分类根据电阻材料的不同，滑动变阻器可以分为碳膜滑动变阻器、金属膜滑动变阻器和金属丝滑动变阻器等几种类型。
碳膜滑动变阻器是最常见的一种，它的制作工艺简单，所以成本较低，但耐久性较差。
金属膜滑动变阻器和金属丝滑动变阻器的耐久性较好，但成本较高。
此外，根据滑片的数量，滑动变阻器还可以分为单轨滑动变阻器和双轨滑动变阻器。
单轨滑动变阻器只有一个滑片，可以调节一个电阻值；而双轨滑动变阻器有两个滑片，可以同时调节两个不同的电阻值。
三、特点1.可调节性强：滑动变阻器可以通过调节滑片的位置来改变电阻值，调节范围较大，可满足不同的电路需求。
2.线性性好：滑动变阻器的电阻值可以根据滑片移动的位置而线性变化，因此在一些要求较高的电路中可以得到很好的表现。
3.耐用性差：碳膜滑动变阻器的耐用性较差，容易受到环境因素的影响，需要定期更换；而金属膜滑动变阻器和金属丝滑动变阻器的耐用性较好，可以长期稳定工作。
4.精度较高：滑动变阻器的精度可以达到较高的水平，满足一些精密电路的要求。
5.体积小巧：滑动变阻器的体积相对较小，可以方便地安装在电子设备中。
四、应用滑动变阻器在电子电路中有着广泛的应用，主要包括以下几个方面：1.调节电压和电流：在一些需要精密控制电压和电流的电子设备中，滑动变阻器可以被用来调节电路的电阻值，从而实现对电压和电流的调节。
2.信号调节：在一些电子设备中，需要对信号进行调节，滑动变阻器可以被用来调节信号的幅度或频率。
3.实验和测试：在电路实验和测试中，滑动变阻器可以被用来模拟不同电阻值的情况，从而帮助分析电路的性能。
4.音量调节：在音频设备中，滑动变阻器可以被用来调节音量大小。
九年级物理《变阻器》知识点解析
九年级物理《变阻器》知识点解析九年级物理《变阻器》知识点解析知识点一：变阻器1变阻器在电子技术中有一中能改变接入电路中电阻大小的元，叫做变阻器。
下图为学生实验中常用的滑动变阻器。
其中ABD为四个接线柱，P为滑片，可以左右滑动，改变滑片P的位置，可以改变滑动变阻器接入电路的电阻。
2滑动变阻器的使用：把滑动变阻器的不同接线柱接入电路，移动滑片，观察小灯泡亮度，判断电阻的变化情况：以下两种接法，不能改变灯泡亮度和电路中的电流，是无效的：由以上实验可知：滑动变阻器是靠改变接入电路的电阻线的长度改变电阻，从而调节电路中的电流的。
3用滑动变阻器控制电阻两端的电压：在以下电路中，（1）调节滑动变阻器的滑片，使定值电阻R两端的电压成整数倍地变化；（2）换用不同的定值电阻，使电阻成倍地变化，调节滑动变阻器的滑片，使定值电阻两端的电压保持不变。
知识点二：变阻器的应用1变阻器的铭牌：变阻器通常标有最大电阻和允许通过的最大电流。
如“0Ω 1A”，这表明滑动变阻器的最大阻值是0Ω ，允许通过的最大电流是1A，如果电流超过1A，变阻器会被烧毁。
2变阻器的作用：通过调节其接入电路的阻值改变电路中的电流。
3变阻器的种类：滑动变阻器、电阻箱、机械式电位器、数字电位器等。
【典型例题1】【2016届福建泉州惠安县城北教研联盟初三上期期中物理卷】(多选)如图是滑动变阻器的结构示意图，若当滑片向右移动时，接入电路的电阻变小，那么，应连接的接线柱为（）A．A和B．B和D ．A和D D．A和B【答案】B当将滑动变阻器的滑片P向右移动时，在图中的哪种连接方法可使变阻器连入电路部分的电阻减小：（）【答案】【解析】当将滑动变阻器的滑片P向右移动时，如图为“用滑动变阻器改变电流”的实验．（1）在闭合开关前，滑片P应移动到最____端（选填“左”或“右”）。
（2）滑片向A端滑动时，小灯泡_____（选填“变亮”，“变暗”或“不变”）（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是________________；【答案】（1）左（2）变暗（3）滑动变阻器同时把下面两个接线柱接入电路【针对训练1】【2016届湖北武汉汉阳区初三期中物理卷】电位器是变阻器的一种，小菲同学买了一个电位器，如图所示．小菲想把它与灯泡串联起，利用它改变灯泡的亮度；请仔细观察，现想使滑动触头顺时针转动时灯泡变亮，以下接线方法正确的是（）A．A、B 两个接线柱分别接入电路B．B、两个接线柱分别接入电路．A、两个接线柱分别接入电路D．以上连接方法都正确【针对训练2】【2016届四川遂宁南学校初三上期半期考试物理卷】一个滑动变阻器铭牌上标有“0Ω 1A”的字样它的意义是（）A．电阻的最小值是0Ω，允许通过的最大电流是1AB．电阻的最小值是0Ω，允许通过的最小电流是1A．电阻的最大值是0Ω，允许通过的最小电流是1AD．电阻的最大值是0Ω，允许通过的最大电流是1A【针对训练3】【2016届福建泉州惠安县城北教研联盟初三上期期中物理卷】图是大型电子地磅的电路原理图。
初中物理滑动变阻器的接法讲解
初中物理滑动变阻器的接法讲解初中物理中，滑动变阻器是重要的电器元件之一，它主要通过改变接口的位置来改变电阻值，从而改变电流强度或电压大小，实现电路控制。
本文将介绍滑动变阻器的不同接法方法及其相关知识点。
一、滑动变阻器的基本知识滑动变阻器是一种电阻器，它通常由一条电阻线和一个滑动触点组成。
滑动触点的位置在电阻线上不断调整，可使滑动变阻器的阻值发生变化。
通常用它来作为电子电路中的电位器、变压器、电流表或电压表等。
二、滑动变阻器的接法方法1、当在滑动变阻器的两个端点之间接一个电动机或电灯的时候，就形成了滑动变阻器的串联接法。
在此模式下，由于电动机或电灯在电路中的阻抗很大，电路的电压也将减小，从而影响电路的功能。
2、当在滑动变阻器两端之间接入一个电容器时，就形成了滑动变阻器的并联接法。
在此模式下，电容器将阻抗小，电路的电压突然会增加，从而提供额外的电能。
3、当滑动变阻器的两端分别接入差分运算放大器的电路中时，就形成了滑动变阻器的控制接法。
在此模式下，控制电压可以通过滑动变阻器调整，从而控制差分放大器的输出电压以满足电路要求。
三、滑动变阻器的参数及特性1、滑动变阻器并不是一种理想的电阻器，因为在具有一定长度的电阻线元件中，电流的通路是依次穿过每个电阻单元的，因此在变阻器的不同位置处，阻值可能会有所不同。
2、滑动变阻器的阻值和精确度会根据不同的电路要求而不同，而滑动变阻器的精度越高，其产品的价格自然也就越高。
3、在使用滑动变阻器时，一定要注意使用其合适的电压和电流，并且选择滑动变阻器时，必须要认真选择特定的模型以确保其匹配目标应用。
结语滑动变阻器不仅应用广泛，而且非常实用，在电路设计中，能为我们解决很多难题，但一定要了解其参数和特性，正确、安全的接入电路中才能发挥其应有的功能。
希望本文可以为读者提供一点帮助。
九年级物理：滑动变阻器知识点
九年级物理：滑动变阻器知识点1、滑动变阻器：电路符号：变阻器应与被控制的用电器串联。
原理：通过改变接入电路中电阻线的长度改变电阻，从而改变电路中的电流和电压，有时还起到保护电路的作用。
铭牌：例如某滑动变阻器标有“50Ω1A”的字样，表明该滑动变阻器的最大阻值为50Ω，允许通过的最大电流为1A。
使用滑动变阻器的注意事项（见图）：①接线时必须遵循“一上一下”的原则。
②如果选择“全上”（如图中的A、B两个接线柱），则滑动变阻器的阻值接近于0，相当于接入一段导线；③如果选择“全下”（如图中的C、D两个接线柱），则滑动变阻器的阻值将是最大值且不能改变，相当于接入一段定值电阻。
上述②③两种错误的接法都会使滑动变阻器失去作用。
④当所选择的下方接线柱（电阻丝两端的接线柱）在哪一边，滑动变阻器接入电路的有效电阻就在哪一边。
（例如：A和B相当于同一个接线柱。
即选用AC、BC或AD、BD是等效的。
选用C接线柱时，滑片P 向左移动，滑动变阻器的电阻值将减小；选用D接线柱时，滑片P向左移动，滑动变阻器的电阻值将增大。
）（滑片距离下侧已经接线的接线柱越远，连入电路中的电阻越大）2、电阻箱：电阻箱是一种能够表示连入电路的阻值的变阻器。
电阻箱的读数方法：各旋盘对应的指示点（Δ）的示数乘面板上标记的倍数，然后加在一起，就是接入电路的阻值。
3、滑动变阻器与电阻箱的比较：相同点：滑动变阻器和电阻箱都能起到改变电阻，从而改变电路中的电流和电压的作用。
不同点：①滑动变阻器有4种接法，电阻箱只有1种接法；②电阻箱能直接读出连入电路的阻值，而滑动变阻器不能读数；③滑动变阻器能够逐渐改变连入电路的电阻，而电阻箱不能连续改变连入电路的电阻。
九年级物理 变阻器 (解析版)
【课程标准】了解滑动变阻器的构造、及其工作原理。
【学习目标】1．能说出滑动变阻器的构造，理解变阻器工作原理。
会画结构示意图、电路图中的符号。
2．会把变阻器正确连入电路来改变电路中的电流及用电器两端电压。
3．知道滑动变阻器铭牌上参数的含义、使用规则和实际应用。
【重点重点】重点是变阻器工作原理。
【重点难点】了解滑动变阻器接线方式及其使用方法。
知识点1. 滑动变阻器1. 变阻器：能改变接入电路中电阻大小的元件，常见的变阻器可分为滑动变阻器和电阻箱。
2. 滑动变阻器：（1）构造：由瓷筒、线圈、滑片、金属棒、接线柱组成。
（2）原理：改变接入电路中电阻线的长度来改变电阻。
（3）作用：通过改变接入电路中的电阻来改变电路中的电流和电压；保护电路。
（4）铭牌的意义：例如某滑动变阻器标有“50 Ω 1 A”的字样，表明该滑动变阻器的最大阻值为50 Ω，允许通过的最大电流为1 A。
3. 使用方法及注意事项：（1）接线时必须遵循“一上一下”的原则。
（2）如果选择全上， 等于是把金属杆部分串联进电路，而金属杆相当于导线，则滑动变阻器的阻值接近于0。
（3）如果选择全下，等效于把整个电阻串联进电路，则滑动变阻器的阻值将是最大值且不能改变。
上述②③两种错误的接法都会使滑动变阻器失去作用，无论怎样移动滑片，接入电路的电阻都不会变化。
知识点2. 电阻箱1. 定义：一种能够表示连入电路的阻值的变阻器。
2. 原理：通过改变连入电路的电阻线的长度来改变电阻。
3. 读数：各旋盘对应的指示点(Δ)的示数乘面板上标记的倍数，然后加在一起，就是接入电路的阻值。
4. 与滑动变阻器的区别:考点1. 滑动变阻器的原理和构造【例题1】下列关于滑动变阻器（如图）的构造说法正确的是（ ）A ．线圈是用铜丝或铝丝制成B ．滑片与金属棒之间是绝缘的C ．滑片与线圈之间是绝缘的D ．瓷筒与线圈是绝缘的 【答案】D【解析】A ．线圈是用电阻率较大的合金线制成的，故A 错误； B ．滑片与金属棒之间是导电的，否则无法改变电阻，故B错误； C ．滑片与线圈之间是导电的，否则无法改变电阻，故C 错误； D ．瓷筒与线圈之间是绝缘的，因为陶瓷是绝缘体，故D 正确；故选D 。
九年级物理_第15讲 变阻器(解析版)
第15讲变阻器模块一思维导图串知识模块二基础知识全梳理（吃透教材）模块三教材习题学解题（教材原题）模块四核心考点精准练（7大考向）模块五小试牛刀过关测（18题）1.了解滑动变阻器的结构和工作原理；2.掌握滑动变阻器调节阻值大小的方法；3.了解变阻箱的种类，掌握其读数的方法；4.了解变阻器在生活中的应用。
■知识点一、变阻器1. 变阻器（1）定义：通过改变电阻来控制电流的装置，叫做变阻器。
（2）常用的变阻器：①滑动变阻器；②电阻箱。
（3）变阻器的应用：电动车车速变化、收音机及电视机音量的强弱、计算机显示屏的亮度及对比度等，都可以靠变阻器来完成。
2. 滑动变阻器（1）构造：滑动变阻器的构造如图所示：（2）工作原理：通过改变接入电路中的电阻丝的长度来改变电路中电阻的大小。
滑动变阻器只是通过改变接入电路中的电阻丝的长度来改变接入电路的电阻大小，而电阻丝自身的总长度并没有发生变化，即电阻丝的总电阻没有变化。
（3）作用：改变电流、条件电压和保护用电器。
（4）结构示意图和电路图中的符号结构示意图：A 、B 、C 、D 分别表示四个接线柱，P 表示滑片。
元件符号如图所示。
（5）铭牌上各数值的物理意义20Ω：表示此滑动变阻器的最大阻值为20Ω。
使用此滑动变阻器时，接入电路中的阻值可以在0-20Ω之间变化1.5A ：表示此滑动变阻器允许通过的最大电流为1.5A（6）滑动变阻器的使用滑动变阻器一般串联在电路中，连接时应“一上一下”把接线柱接入电路中，并且滑动变阻器的滑片应滑至最大阻值处。
实物图示意图分析及结论结构示意图 变阻器符号20Ω，1.5A接入电路中电阻丝是AP段。
左移，AP段变短，接入电阻变小；右移，AP段变长，接入电阻变大接入电路中电阻丝是AP段。
左移，AP段变短，接入电阻变小；右移，AP段变长，接入电阻变大接入电路中电阻丝是BP段。
左移，BP段变长，接入电阻变大；右移，BP段变短，接入电阻变小接入电路中电阻丝是BP段。
滑动变阻器的使用方法和注意事项
滑动变阻器的使用方法和注意事项
滑动变阻器是一种常见的电子元件，用于控制电路中的电阻值。
它通常由一个滑动触点和一条可调节的电阻组成，通过移动滑动触
点来改变电路中的电阻值。
在使用滑动变阻器时，需要注意以下几
点使用方法和注意事项：
1. 调节时要注意电路断开，在调节滑动变阻器时，确保电路处
于断开状态，以免发生短路或电击等意外情况。
2. 轻力操作，在移动滑动触点时，要轻柔而稳定地操作，避免
因用力过大而损坏触点或电阻器。
3. 防尘防污，滑动变阻器的触点容易受到灰尘和污垢的影响，
因此在使用时要尽量避免灰尘和污垢的进入，以免影响其正常使用。
4. 温度和湿度，滑动变阻器对环境温度和湿度比较敏感，尽量
避免在潮湿或温度极端的环境下使用，以免影响其稳定性和寿命。
5. 防震防摔，滑动变阻器是一个精密的电子元件，要避免剧烈
震动或摔落，以免损坏内部结构或影响其精度。
总的来说，使用滑动变阻器时需要谨慎操作，注意环境条件和保护措施，以确保其正常使用和延长其使用寿命。
滑动变阻器知识点总结
滑动变阻器知识点总结## 一、滑动变阻器的工作原理滑动变阻器是由一个固定电阻和一个滑动电阻组成的。
固定电阻通常是一条细长的导体，而滑动电阻则是一根可以在固定电阻上滑动的导线。
电阻的大小可以通过滑动电阻的位置来调节，一般来说，滑动电阻越靠近电阻的一端，电阻的大小就越小，反之亦然。
滑动变阻器的工作原理可以用简单电路来说明。
当一个电压通过一个电阻时，会产生一个电流。
电流的大小和电阻的大小成反比，即电流等于电压除以电阻。
因此，通过调节电阻的大小，可以控制电路中的电流大小。
而滑动变阻器就是通过控制滑动电阻的位置来改变电阻值，从而实现对电路中电流或电压的控制。
## 二、滑动变阻器的分类根据滑动变阻器的结构和工作原理，可以将其分为几种不同的类型：1. 直线型滑动变阻器：这种类型的滑动变阻器的滑动电阻是在一个直线上移动的。
通常用于对电阻值要求比较精密的场合。
2. 旋转型滑动变阻器：这种类型的滑动变阻器的滑动电阻是在一个圆环上旋转的。
通常用于对角度和位置要求比较高的场合。
3. 分度型滑动变阻器：这种类型的滑动变阻器的固定电阻是分成几段的，可以通过拨动开关来选择不同的电阻值。
通常用于需要在几个固定值之间进行切换的场合。
## 三、滑动变阻器的特点滑动变阻器具有以下几个特点：1. 调节灵活：滑动变阻器可以通过滑动电阻的位置来调节电阻值，其调节灵活度较高，可以满足不同的控制需求。
2. 精度高：一些高精度的滑动变阻器可以实现对电阻值的精确控制，适用于需要精密控制的场合。
3. 寿命长：滑动变阻器一般使用材料和制作工艺都比较优良，寿命较长，可以长时间稳定地工作。
4. 结构简单：滑动变阻器的结构相对简单，易于安装和维护，成本较低。
## 四、滑动变阻器的应用滑动变阻器在电子电路中有着广泛的应用，下面列举几个常见的应用场合：1. 电子设备的音量调节器：滑动变阻器可以通过调节电阻值来控制音频信号的大小，实现音量的调节。
2. 灯光调节器：滑动变阻器可以通过调节电阻值来控制灯光的亮度，实现灯光的调节。
分压式与限流式以及内接法 与外接法
范围
围
电路消耗的总功
（忽略电源内阻） （忽略电源内阻） 率
限流 接法
E ≤ UL ≤ E
≤ IL ≤
EIL
分压 接法
0 ≤ UL ≤ E
0 ≤ IL ≤
E（IL+Iap）
比较 分压电路调节范围 分压电路调节范围较 限流电路能耗较
较大
大
小
其中，在限流电路中，通RL的电流IL=，当R0＞RL时IL主要取决于R0 的变化，当R0＜RL时，IL主要取决于RL，特别是当R0<<RL时，无论怎样 改变R0的大小，也不会使IL有较大变化.在分压电路中，不论R0的大小如 何，调节滑动触头P的位置，都可以使IL有明显的变化.
恒定电流二
知识点一：滑动变阻器的使用方法： a 限流接法。 b 分压接法。 1、滑动变阻器的限流接法与分压接法的特点：如图所示的两种电路 中，滑动变阻器（最大阻值为R0）对负载RL
的电压、电流强度都起控制调节作用，通常把图（a）电路称为限流接 法，图（b）电路称为分压接法.
负载RL上电压调节 负载RL上电流调节范 相同条件下
答案：(1)C D G (2)如解析图所示 (3)1.80 0.33 0.59
2．在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的 实验仪器如下：
小灯泡L，“3.8 V、0.3 A”
电压表V，量程0～5 V，内阻5 kΩ
电流表A1，量程0～100 mA，内阻4 Ω 程0～500 mA，内阻0.4 Ω
知识点二：电流表内接法与电流表外接法的比较 根据欧姆定律的变形公式可知，要测某一电阻的阻值，只要用电压
表测出两端的电压，用电流表测出通过的电流，代入公式即可计算出电 阻的阻值。 误差原因:由于所用电压表和电流表都不是理想电表，即电压表的内阻 并非趋近无穷大，电流表也存在内阻，因此实验测量出的电阻值与真实 值不同，存在误差。 测量方法:通常伏安法测电阻的电路有两个基本连接方法：内接法和外 接法（电流表在电压表的内侧还是外侧）。
初三物理滑动变阻器知识点
初三物理滑动变阻器知识点1.滑动变阻器一种可以调节获得不同电阻的电子部滑动变阻器可以调节电阻大小的装置，接在电路中能调整电流的大小。
电阻丝外面涂着绝缘层，绕在绝缘管上，它的两端连在A、B两个接线柱上。
滑片P通过金属杆和接线柱C相连，滑片移动到不同位置时，A、C两个接线柱间电阻丝的长度不一样，这样就可以改变接入电路中电阻的大小。
一般的变阻器用电阻较大的导线和可以改变接触点以调节电阻线有效长度的装置构成。
滑动变阻器构造:1.接线柱2.滑片3.瓷筒4.线圈5.金属杆6.四个接线柱原理：金属杆电阻小，电流顺着划片从金属丝流过从而改变了电阻丝接入电路的长度，也改变了电阻的大小。
滑动变阻器的电阻丝绕在绝缘瓷筒上，大部分滑动变阻器电阻丝为镍络合金丝,电阻丝外面涂有绝缘层。
2.电阻箱滑动变阻器能够逐渐地改变连入电路的电阻，起到连续改变电流大小的作用，但不能准确知道连入电路的电阻值。
如果需要知道连入电路的电阻的阻值，就要用电阻箱。
所以，电阻箱是一种可以调节电阻的并且能够显示出电阻阻值大小的变阻器。
它与滑动变阻器比较，滑动变阻器不能表示出连入电路的电阻值，但它可以连续改变接入电路中的电阻。
电阻箱能表示出连入电路中的阻值大小,但阻值变化是不连续的.电阻箱的使用使用时，把两个接线柱接入电路，调节旋盘就能得到0~××××××欧之间的任意阻值。
各旋盘对应的指示点的示数以面盘上标出的倍数，然后加在一起，就是接入电路的阻值。
滑动变阻器的分压接法分压是和分流相对的滑动变阻器在电路中可以作限流器用，也可以作分压器用，应当如何选用这两种不同的形式呢?这首先是由电路中的需要来决定的，例如，有时需要负载电压有较大幅度的变化，有时需要能够做到细微的调节。
哪一种电路能满足这些要求，这就需要我们研究两种电路的输出特性。
实验前取滑动变阻器(20Ω/0.5A)、直流电流表、直流电压表、直流电源(6伏)、电阻箱(0-9999Ω)、开关。
滑动变阻器知识点
滑动变阻器知识点
滑动变阻器是一种能够通过控制机电系统电阻值从而调整机电系统的传动效率的变阻
器组件。
它有一个移动的变阻元件，由两个接触端，支承部和驱动机构组成，这样就可以
利用机械能运动滑块来调整系统的阻抗值，从而影响动力传动的运转效果，实现动力传动
的调节目的。
滑动变阻器的结构分为静止型和滑动型，静止型主要由驱动机构、把手和结构支撑构成；滑动型由驱动机构、滑块、变阻构件等组成，这种变阻器的优点是可以调节阻抗值，
利用机械能控制电子系统中的阻抗从而调节传动效率、系统抗干扰性能，以及电子系统稳
定性和可靠性等特性。
在实际应用中，滑动变阻器主要分为摇杆式和旋转式，它们各自有其特点和适用范围，摇杆式主要用于电子系统的模拟技术调节，可以较好地改善波形和频率,抑制电路杂讯的
影响；旋转式变阻器主要用于电路平衡，可以减少谐波等失真，还可以抑制不良调制或改
善系统响应速度等。
滑动变阻器的主要优点是容量小、反应迅速，比电阻等元件体积小，耐久性强，在大
多数应用中，也可以根据需要灵活调节；同时，它也有一定的缺点，比如在高电流情况下
容易发热，损耗损失较大，因此在使用过程中要注意防止过热，尽量减少系统的损耗。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
知识点一：滑动变阻器
1.通过一个50Ω电阻的电流若减少为原来的1/2时，不计温度的影响，此时该电阻的阻值大小为（）
A．100Ω B．50Ω C．25Ω D．无法确定电阻大小
2．将图3的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确（）A．a和b B．a和c C．c和d D．b和d
3．图5，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为（）
4．在如图5所示电路中，开关闭合后，电流表的示数是0．6A，当缓慢地给线圈加热一段时间后，观
察电流表的示数，可以看到电流表的示数将( )
A、小于0．6A
B、等于0．6A
C、大于0．6A
D、无法判断
5．用电压表测量电阻两端的电压、电流表测量通过电阻电流实验中，在连接电路时，下列注意事项中，其中不必要的一点是（）
A．连入变阻器时，应使滑片位于变阻器值最大的位置
B．开关、电流表应接在靠近电源电流流出的一端C．连接电路时，应先将开关打开
D电压表应与待测电阻并联电流表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端
6、如图4所示的电路中，如果把变阻器接入电路后，变阻器的滑片P向右移动时，电流表的示数减小，那么与“1”、“2”两个线头连接的变阻器的接线柱是( )
A．b和d B．a和b C．c和d D. c和b
7、将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在( )
A．P1放在最右端，P2放在最右端 B．P1放在最左端，P2放在最左端
C．P1放在最右端，P2放在最左端D．P1放在最左端，P2放在最右端
图
5。
