开利30RB-RQ小型涡旋式风冷冷水-热水机组

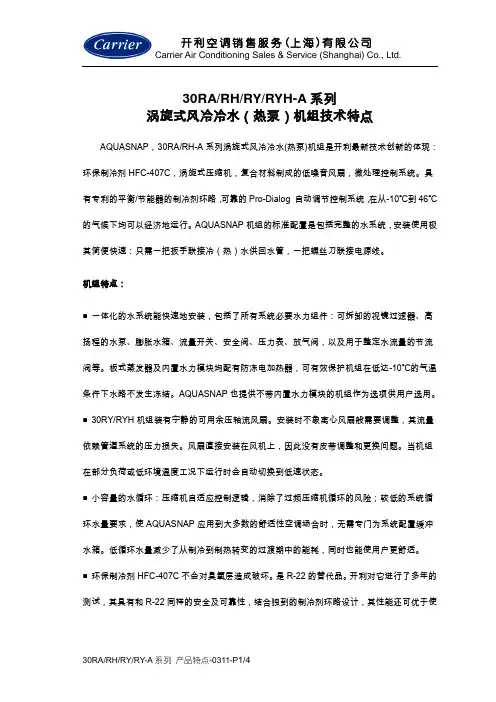

01_30RaRh-A 特点介绍
30RA/RH/RY/RYH-A系列涡旋式风冷冷水（热泵）机组技术特点AQUASNAP，30RA/RH-A系列涡旋式风冷冷水(热泵)机组是开利最新技术创新的体现：环保制冷剂HFC-407C，涡旋式压缩机，复合材料制成的低噪音风扇，微处理控制系统。
具有专利的平衡/节能器的制冷剂环路，可靠的Pro-Dialog 自动调节控制系统，在从-10℃到46℃的气候下均可以经济地运行。
AQUASNAP机组的标准配置是包括完整的水系统，安装使用极其简便快速：只需一把扳手联接冷（热）水供回水管，一把螺丝刀联接电源线。
机组特点：■一体化的水系统能快速地安装，包括了所有系统必要水力组件：可拆卸的视镜过滤器、高扬程的水泵、膨胀水箱、流量开关、安全阀、压力表、放气阀，以及用于整定水流量的节流阀等。
板式蒸发器及内置水力模块均配有防冻电加热器，可有效保护机组在低达-10℃的气温条件下水路不发生冻结。
AQUASNAP也提供不带内置水力模块的机组作为选项供用户选用。
■30RY/RYH机组装有宁静的可用余压轴流风扇。
安装时不象离心风扇般需要调整，其流量依赖管道系统的压力损失。
风扇直接安装在风机上，因此没有皮带调整和更换问题。
当机组在部分负荷或低环境温度工况下运行时会自动切换到低速状态。
■小容量的水循环：压缩机自适应控制逻辑，消除了过频压缩机循环的风险；较低的系统循环水量要求，使AQUASNAP应用到大多数的舒适性空调场合时，无需专门为系统配置缓冲水箱。
低循环水量减少了从制冷到制热转变的过渡期中的能耗，同时也能使用户更舒适。
■环保制冷剂HFC-407C不会对臭氧层造成破坏。
是R-22的替代品。
开利对它进行了多年的测试，其具有和R-22同样的安全及可靠性，结合独到的制冷剂环路设计，其性能还可优于使用R-22的机组。
■平衡/节能器（开利专利）提高了30RH热泵机组的可靠性和性能。
在制热模式下制冷剂在贮液器板式热交换器的出口。
该装置能补偿盘管和水热交换器（板式热交换器）之间的容积差。
开利30RB涡旋式风冷冷水机组英文面板简单操作
开利30RB涡旋式风冷冷水机组英文面板简单操作
1、机组显示面板简介：
2、开关机操作：
故地开*L搜开利UL 熬RNdA认■耳评.
卜胞件虬惜砂机谊，格异K—ft认即*
3、故障复位：按操作面板上向左箭头（后退键），输入密码11按回车键确认，到达主菜单，
选择主菜单中ALARMS目录进入子目录，选择第一项
ALARMRS破入，选第一个RSTALM将No改成Yes再按回车
键，故障就自动复位，第三行alarm-1c是显示目前存在的第子目录看到第一行cspl是冷冻水进水温度设定，第二行csp2
示是否保存，再按回车键保存5、主菜单中文显示内容:
6、报警代码:。
01_30RBRQ 特点介绍2005091
30RB/RQ系列涡旋式风冷冷水（热泵）机组技术特点30RB/RQ系列涡旋式风冷冷水（热泵）机组为开利最新技术创新的集中体现：高效无氯的HFC-410A制冷剂，高性能涡旋压缩机，调节精确灵敏的电子膨胀阀，第四代“飞鸟TM”低噪音轴流风扇，自适应的Pro-Dialog Plus微处理控制系统、内置式水力模块等。
机组特点：一、运转宁静◆全新设计的全封闭涡旋压缩机，运转平稳宁静，噪音低，振动小。
压缩机安装在独立的弹性底座上，吸排气管路以动态试验分析为基础进行了优化设计，振动向机组的传递被降至最小。
◆开利专利的第四代“飞鸟TM”低噪音轴流风扇以可循环利用的环保合成材料制成，采用了多叶片设计和旋转轮辋结构，运行时十分安静，不会产生刺激人耳的低频率噪音。
风扇电机采用开利专利的刚性支撑，风扇启动噪音被大大降低。
◆“V”型翅片换热器经过了优化设计，气流经过盘管表面更加均匀宁静。
◆压缩机静音箱及低转速风扇（选项）还可进一步降低机组的运行噪音。
二、安装便捷◆一体化设计的内置式水力模块（选项）包括了所有必要水力组件：可拆卸的过滤器、水泵、膨胀水箱、流量开关、安全阀、压力表、放气阀以及高精度的流量调节阀（调节行程达18圈）等，可以大大节省用户的安装空间，迅捷地安装和投入使用。
良好的保温和防冻电加热器可保证在低达-20℃的气温条件下水路不会发生冻结。
◆提供低扬程/高扬程/超高扬程水泵、单泵/双泵(微电脑控制系统自动平衡双泵的运转时间并在水泵出现故障时自动启用备用泵)等多种选项以供选择。
◆卡箍式水管连接更加方便可靠。
◆“快速自检”功能允许机组运转前逐步检查仪表、电气元件以及风扇电机等电气设备。
三、环境优先◆HFC-410A不含氯，对大气臭氧层无任何破坏作用，不受蒙特利尔协议限制，无淘汰期限。
◆HFC-410A制冷性能杰出，系统效率高，能耗低，同等冷量条件下用量少于其它制冷剂，对全球变暖的影响最小。
◆无泄漏的制冷剂环路设计：所有制冷管路和制冷部件均采用焊接联接，曾是主要泄漏根源的传统毛细管设计被摈弃，代之以电子膨胀阀和电子式压力传感器，各种阀门及视镜的数量也被减至最小，机组终生无泄漏得以有效保证。
