(最新)液压系统安装工艺

合集下载

液压系统元件及管路装配工艺

液压系统元件及管路装配工艺

液压系统装配操作规程(一)、油泵电机组装配操作规程1、油泵可以用支座和法兰安装,泵和电机应采用共同的基础支承,支座或法兰和基础都应具有足够的刚性,以免在油泵运转时产生振动。

2、对于流量大于760L/min的泵,由于电机功率较大,不可将油泵安装在油箱上,应独立设置。

油泵的传动轴与电机输出轴安装的同轴度应符合设计要求,设计图纸如无要求,两轴的同轴度公差应不大于0.05mm,可采用双表找正法求得。

电机、泵输出轴不得有轴向作用力。

3、泵和电机传动轴之间应尽可能采用弹性联轴器联接,由于油泵传动轴不能承受弯曲力矩,因此严禁在泵轴上安装皮带或齿轮驱动油泵。

(二)、油箱装配操作规程1、油箱装配前应做渗漏试验,用煤油或柴油进行12小时试验,油箱不得有渗漏现象。

2、油箱应彻底清除油箱内残留物后方可安装封闭油箱的其它零件。

3、安装液位计,油温控制器、电加热器、空气滤清器、吸油过滤器、回油过滤器、人孔盖、放油阀等零件时,联连螺栓应均匀拧紧,确保密封无泄漏。

(三)、配管装配操作规程1、配管前管接头、焊接法兰必须经过去毛刺、清洗。

2、硬管必须经过倒角后方可点焊,焊接管夹。

阀、阀块、油缸与管路连接处在配管时必须经过封堵,避免混入杂物。

3、配管布置硬管要求横平竖直,软管要求弯曲半径不小于直径的6倍,轴向不得有旋转力矩。

4、焊接后各硬管管路必须经过酸洗、钝化、清洗处理,油口应有封堵,避免在装配时有灰尘等进入。

5、按输油管的作用分为吸油管、回油管和压力油管。

吸油管和回油管涂刷黄色油漆,压力油管涂刷红色油漆,以此为识别标志;对于特殊要求的油管另行喷涂。

6、所有连接螺纹处均要涂防松胶(LT-1242)进行螺纹紧固。

7、管路联接应牢固,确保密封无泄漏,承受压强应符合设计要求。

(四)、阀块装配操作规程1、阀块在安装前全部油孔应进行酸洗,确保油孔内无残留物,清洗干净后用螺栓均匀紧固到基础上,安装方向及位置不得有误,应符合图纸要求。

2、阀块的密封面不得有划痕,碰伤或损坏(特别是搬运过程中应用软物质将其包装或相互隔离,避免碰撞),螺纹孔的垂直度应符合图纸要求,如图纸无特殊要求应按相关标准或未注公差执行。

液压系统安装手册pdf

液压系统安装手册pdf

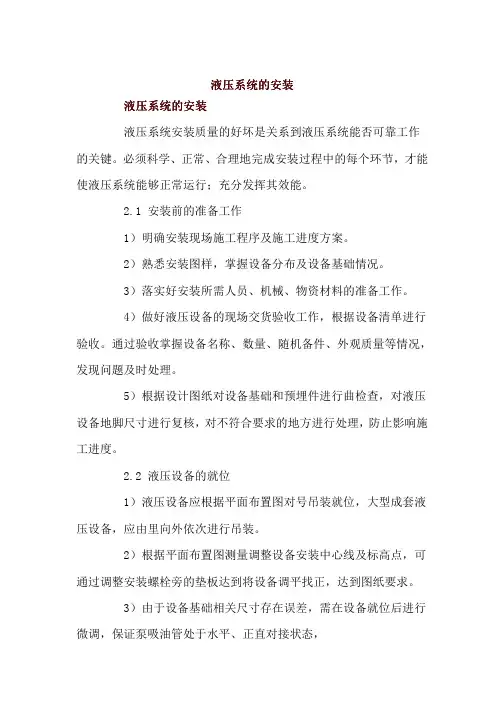

液压系统的安装液压系统的安装液压系统安装质量的好坏是关系到液压系统能否可靠工作的关键。

必须科学、正常、合理地完成安装过程中的每个环节,才能使液压系统能够正常运行;充分发挥其效能。

2.1 安装前的准备工作1)明确安装现场施工程序及施工进度方案。

2)熟悉安装图样,掌握设备分布及设备基础情况。

3)落实好安装所需人员、机械、物资材料的准备工作。

4)做好液压设备的现场交货验收工作,根据设备清单进行验收。

通过验收掌握设备名称、数量、随机备件、外观质量等情况,发现问题及时处理。

5)根据设计图纸对设备基础和预埋件进行曲检查,对液压设备地脚尺寸进行复核,对不符合要求的地方进行处理,防止影响施工进度。

2.2 液压设备的就位1)液压设备应根据平面布置图对号吊装就位,大型成套液压设备,应由里向外依次进行吊装。

2)根据平面布置图测量调整设备安装中心线及标高点,可通过调整安装螺栓旁的垫板达到将设备调平找正,达到图纸要求。

3)由于设备基础相关尺寸存在误差,需在设备就位后进行微调,保证泵吸油管处于水平、正直对接状态,4)油箱放油口及各装置集油盘放污口应在设备微调时给予考虑,应是设备水平状态时的最低点。

5)应对安装好的设备做适当防护,防止现场脏物污染系统。

6)设备就位调整完成后,一般需对设备底座下面进行混凝土浇灌,即二次灌浆。

2.3 液压配管(1)管材选择应根据系统压力及使用场合来选择管材。

必须注意管子的强度是否足够,管径和壁厚是否符合图纸要求,所选用的无缝钢管内壁必须光洁、无锈蚀、无氧化皮、无夹皮等缺陷。

若发现下列情况不能使用:管子内外壁已严重锈蚀。

管体划痕深度为壁厚的10%以上;管体表面凹入达管径的20%以上;管断面壁厚不均、椭圆度比较明显等。

中、高压系统配管一般采用无缝钢管,因其具有强度高、价格低、易于实现无泄漏连接等优点,在液压系统中被广泛使用。

普通液压系统常采用冷拔低碳钢10、15、20号无缝管,此钢号配管时能可靠地与各种标准管件焊接。

[最新]液压系统装配工艺规程

[最新]液压系统装配工艺规程

液压系统装配工艺规程1.总则1.1本规程适用于产品液压系统装配作业。

1.2本规程由工艺部门负责编制、管理、归档。

2. 安装前准备2.1图纸技术资料的准备设备的液压系统图,电气原理图,管道布置图,液压元件,辅件及管件清单和有关样本等要备齐,并在安装前对其内容和要求都应熟悉了解。

2.2物资的准备按液压系统图和元件清单,由仓库领出液压元件等物资,领用时注意质量。

凡有破损和缺件的液压元件和压扁的管子,均不应领出。

压力表领出后应经校验,避免产生调试误差。

2.3元件和管件质量检查液压元件性能和管件的质量直接关系到系统工作的可靠性和稳定性,故在安装以前应要再次检验质量。

2.3.1外观检查与要求液压元件:1)领出的液压元件型号,规格必须与清单一致;2)查明液压元件保管期是否过长,若过长要注意元件内部密封件的老化程度;3)元件上的调节螺钉,手轮,锁紧螺母等应完整无损;4)检查液压元件所附带的密封件外观质量是否符合要求;5)板式连接元件,阀安装底板的连接平面应平整,其沟槽不应有飞边、毛刺、棱角、不许有碰磕凹痕;6)螺纹连接件的连接口处不准有毛刺和碰磕凹痕;7)检查油口道内是否清洁,特别是铸造孔的毛坯面;8)电磁阀的电磁铁应工作正常;9)各液压元件上相配的附件必须齐全;10)油箱内部不准有锈蚀,附件应齐全,安装前应清洗干净。

管子和管接头1)管子的钢号、通经、壁厚和接头的型号规格及加工质量都要符合设计规定,所用管子有下列情况之一者,不准使用:内外壁面已腐蚀或显著变色;有伤口裂痕;表面凹入;表面有离层或结疤。

2)所用接头(包括软管接头)若有下列情况之一者,不准使用:螺纹和O型圈沟槽棱角有伤痕,毛刺或断丝扣等;接头体与螺母配合松动或卡涩。

2.3.2液压元件拆洗系统中安装的液压元件如在运输中或库存时不慎以致内部受污染,或库存时间过长密封件自然老化,势必将造成系统故障,因此,在元件安装前应根据情况进行拆洗,如有条件,应进行测试。

液压系统装配规范

液压系统装配规范

3.用清洗剂或煤油清洗密封表面及O型圈,确保无油污、灰尘等污物,保证其清洁度;4.在O型圈上涂适量润滑脂(也可以不涂,但是要确保O型圈不脱落且恰好镶嵌在O型槽内),将O型圈压到零部件的沟槽内,保证O型圈与沟槽紧密贴合;5.安装时,不可使用尖锐工具;6.安装完成后不允许O型密封圈有错位、折皱、扭曲、划伤和装反的现象存在。

7.带O型密封圈的油管接头安装时,首先检查O型圈有无老化、裂痕等缺陷,若有更换O 型圈,安装时注意将接头对正,将带O型密封圈连接部分压入后将螺帽扭紧,扭紧力矩严格按照工艺要求,力矩确认后用记号笔作标记。

三、软管装配规范1、装配软管前注意查看软管的接头处是否有可视异物,装配时力矩要求按照接头型号进行紧固。

2、各软管路的排列要整齐,不得与其他零部件产生干涉现象,不得有扭转现象。

并要便于液压系统的调整和维修。

3、管路要在适当位置进行固定,橡胶管路不得直接与金属件接触磨损,必要时用胶皮垫做好防护。

4、安装软管时,切勿让其扭歪,否则当受压时会破坏胶管或令联接处松脱(如图1)。

为避免胶管被破坏及流量受限制,胶管弯曲半径应尽可能加大(如图2)。

当安装直管时,应预留松位,使其受压移动时不致被拉紧甚至拉断(如图3)。

图1 图2 图35、其它形式软管的装配要求:1)两端均为可转螺母的软管:一般情况下与软管相连的接头端面均有密封圈,用润滑脂粘牢,软管两端的螺母均先拧上后,注意软管走向,将软管理顺,再用手紧固两端螺母,手紧不动后,再用相应规格的扳手紧固至规定扭矩;编制(日期)校对(日期)审核(日期)标准化(日期)标记处数文件更改号签字日期正确的安装方式福田雷沃重工 雷沃挖掘机事业部液压系统装配规范T-2992-0004 共6页第4页四、法兰紧固规范1、对开法兰的紧固作业规范1)装配前确认O 型圈是否已经正确装入; 2)要确认安装面上无伤痕、磕碰、异物; 3)安装时,不要使O 型圈在对面产生摩擦; 4)使法兰靠紧内侧区最小间隙;5)紧固以及力矩校核顺序如右图:○1○1 ○2○2 ○3○3 ○4○4 ○5○5。

液压系统安装工艺要求

液压系统安装工艺要求

液压系统安装工艺规定1使用范围:合用于特种设备液压系统安装2作业条件:3本作业应在晴好旳天气状况下进行, 风力不小于5级、雷、雨、雪、雾等恶劣天气时, 严禁作业。

4作业人员5作业人员2人一组, 配合作业。

经专业培训并考试合格。

作业人员应有岗位合格证。

5.1安全注意事项及危险控制措施:5.2安全注意事项5.3在清洗接头件时, 应将汽油远离火源, 并在清洗过程中严禁吸烟。

5.4危险点控制措施作业环节及规定:液压元件构成:各液压元件之间由管道、接头和集成阀块等零部件有机地连接成一种完整旳液压系统。

因此, 液压管道安装与否对旳、牢固、可靠和整洁, 将对液压系统工作性能有着重要旳影响。

6.1液压管道安装规定管道安装质量旳好坏是关系到液压系统工作性能与否正常旳关键之一, 管路上应尽量按使用阐明书旳图纸连接。

并合理旳配置管夹及支架。

a 安装时对已经酸洗过旳管子还要用气吹净。

b安装时对管子接头、法兰件都要进行质量检查, 发既有缺陷旳接头或法兰件不准使用, 应更换, 并用煤油清洗和用气吹净。

c安装时要精心检查密封件质量, 不合规定旳密封件不准使用。

安装密封件时要注意唇口方向, 并仔细安装, 切勿划伤或破损密封件, 更不能漏装。

d各管子接头连接要牢固, 各结合面密封要严密, 不准有外漏。

e压力油管安装必须牢固、可靠和稳定。

高压软管安装规定a检查软管质量。

要查明软管通径和成套软管旳规格尺寸与否符合安装规定;检查胶管内外径表面与否有脱胶、老化、破损等缺陷, 有严重缺陷旳不准使用。

b 按使用阐明书旳液压图进行安装。

管接头安装规定a按照使用阐明书旳液压图进行安装管接头。

b 检查管接头旳质量, 发既有缺陷(如端面加工不平)应更换。

c 接头用煤油清洗, 并用气吹净。

d接头体拧入油路板或阀体之前, 将接头体旳螺纹清洗洁净, 涂上密封胶或用聚四氟乙烯塑料带顺螺纹旋向缠上, 以提高密封性, 防止接头处漏油。

但要注意, 密封带旳缠向必须顺着螺纹旋向, 一般1-2圈。

2024年液压泵站安装、撤除安全技术操作规程

2024年液压泵站安装、撤除安全技术操作规程

2024年液压泵站安装、撤除安全技术操作规程液压泵站是一个液压系统的核心设备,用于向液压系统提供动力,并控制系统中的流量和压力。

液压泵站的安装和撤除是涉及到施工和维护人员的安全的重要操作。

为了确保人员的安全,以下是2024年液压泵站安装、撤除的安全技术操作规程。

一、液压泵站安装的安全技术操作规程1. 前期准备(1)熟悉工程图纸和设计要求,明确液压泵站的安装位置和顺序。

(2)准备好所需工具和设备,包括起重机械、安全绳索、焊接设备等。

(3)组织培训,确保施工人员熟悉安全操作规程和相关知识。

2. 安装前的检查(1)检查液压泵站和相关设备的包装是否完好,并核对设备的型号和数量。

(2)检查安装位置是否符合设计要求,是否有足够的空间进行安装和维修。

(3)检查安装环境是否安全,是否存在危险物品、易燃易爆物品等。

3. 安全防护(1)使用起重机械进行液压泵站的吊装时,必须按照相关要求进行安全固定,确保泵站的稳定和安全。

(2)现场必须设置警示标志,明确施工区域,避免非相关人员靠近施工现场。

(3)施工人员必须佩戴安全帽、安全鞋等个人防护用具,确保施工现场人员的安全。

4. 安装操作(1)按照工程图纸和设计要求,正确安装液压泵站,确保管道连接的牢固和密封性。

(2)在进行各种连接前,必须先关闭系统的供油阀门,避免液压油的喷溅和泄漏。

(3)安装完成后,对液压泵站进行检测,确保运行正常,无泄漏和异常声音。

5. 安全交底(1)对液压泵站的安装过程进行记录和整理,包括所使用的设备和工艺等情况。

(2)对施工过程中出现的问题和解决方法进行总结和交底,确保类似问题不再发生。

二、液压泵站撤除的安全技术操作规程1. 撤除前的准备(1)确定撤除的时间和人员组成,制定详细的撤除计划,并明确责任人和分工。

(2)清理现场,清除附近容易引起意外的物品和杂物,确保撤除过程的顺利进行。

(3)对液压泵站进行检查,确认其停止运行状态,并关闭供油阀门。

2. 安全防护(1)使用起重机械进行液压泵站的拆卸时,必须遵守操作规程,确保操作的安全和稳定。

液压系统组装工艺要点

液压系统组装工艺要点

液压系统组装工艺1.一般条例·应在系统的制高点设置排气口·所有重量超过15kg的元件﹑部件﹑台架和设备,必须能方便的起吊,为此需装设起吊设备。

·应明确所制造的液压系统在投入工作运行时,油液应达到的清洁度等级。

·油箱﹑泵站﹑阀块﹑阀架﹑蓄能器和冷却器架的安装,管道的最终安装,必须在一个清洁的室内进行。

近旁不允许进行喷砂﹑打磨等环境污染作业。

·实用的液压元件内部清洁度都应符合各类液压元件清洁度等级标准,如购入元件无清洁度合格证,应重新清洗后方可应用。

·油箱的焊缝质量要求达到GB3323-82中Ⅱ级。

管道的焊缝质量要求达到GB3323-82中Ⅰ级或Ⅱ级。

·尽可能采用水平焊接,允许用立焊,但不允许用仰焊。

·各种液压阀的连接螺钉都应用测力矩扳手来拧紧,拧紧力矩应符合液压阀制造厂的规定。

·装配时零件间的接缝应平整,不得有明显的错边。

·系统在制造完后要进行耐压实验,循环冲洗,各分回路功能试验。

·在产品每个独立台架上的明显或适当部位,牢固地装贴上与该台架有关的液压原理图硬质标牌。

在产品的明显或适当部位,牢固地装贴每个回路的名称和各接油口的硬指标牌在各液压元件边上牢固地装贴相应于液压原理图上的液压元件的编号硬指标牌·装配完毕后的系统,其所有外露油口应用耐油塞子封口。

禁用纸张﹑棉纱﹑木塞等杂物封口。

·试验合格后的系统,其各组件﹑元件外露表面应涂耐油油漆,包括二层底漆,二层面漆。

每层油漆应涂的均匀,并在前一层漆完全干燥后再涂下一层漆。

每层底漆厚度应为30~40µm;每层面漆厚度为25~30µm。

漆膜不得有皱纹﹑流痕﹑针孔﹑起泡等缺陷。

面漆要表面丰满,色泽均匀,表面平整光滑,无伤痕和明显的机械杂质。

·油漆前产品表面必须平整。

钢铁零部件可用喷砂﹑喷丸处理表面,也可用酸洗磷化处理除锈。

液压站安装施工方案

液压站安装施工方案

一、项目背景液压站作为现代工业生产中重要的动力设备,广泛应用于机械、汽车、建筑、能源等领域。

为确保液压站安装工程的质量、安全、高效,特制定本施工方案。

二、施工准备1. 技术准备(1)组织施工技术人员学习液压站安装规范、工艺要求,确保施工人员掌握相关技术知识。

(2)对施工人员进行安全教育和培训,提高安全意识。

2. 材料准备(1)核对液压站设备清单,确保材料齐全、符合要求。

(2)对进场的材料进行检验,确保质量合格。

3. 工具准备(1)准备液压站安装所需的各类工具,如扳手、螺丝刀、扳手套等。

(2)检查工具的完好性,确保使用过程中安全可靠。

4. 人员准备(1)组织施工人员进场,明确各工种职责。

(2)对施工人员进行技术交底,确保施工过程中按照规范操作。

三、施工工艺1. 搬运设备(1)使用起重机将液压站设备运至施工现场。

(2)确保设备在搬运过程中安全可靠,避免损坏。

2. 基础检查与处理(1)检查基础是否符合设计要求,确保基础强度和稳定性。

(2)对不符合要求的基座进行加固处理。

3. 设备就位(1)将液压站设备放置在基座上,确保设备水平。

(2)对设备进行初步找正,调整设备位置。

4. 精确找正与找平(1)根据设备精度要求,对设备进行精确找正。

(2)调整垫铁,使设备水平、垂直度达到要求。

5. 管路连接(1)检查液压管路,确保无损伤、锈蚀。

(2)按照设计要求连接液压管路,注意管路走向、接头密封。

6. 液压油泵安装(1)将液压油泵安装在设备上,确保安装位置准确。

(2)连接液压油泵进出口管路,检查管路连接是否牢固。

7. 系统调试与试运行(1)启动液压站,检查各部件运行是否正常。

(2)对液压系统进行调试,确保系统性能达到设计要求。

四、施工质量保证措施1. 严格按照设计图纸和规范要求进行施工。

2. 加强施工过程的质量控制,确保施工质量。

3. 对施工人员进行技术培训,提高施工人员素质。

4. 加强对材料的检验,确保材料质量。

5. 定期对施工设备进行检查和维护,确保设备完好。

液压配管安装工艺及施工方法

液压配管安装工艺及施工方法

液压配管安装工艺及施工方法一、前言液压配管是工程中常见的一种管道系统,其安装工艺和施工方法对于系统的性能和稳定性至关重要。

本文将介绍液压配管安装的一般工艺和施工方法,以帮助工程人员更好地进行施工操作。

二、液压配管安装工艺1. 设计与准备在进行液压配管安装前,需要进行详细的设备设计和选择。

根据系统的需求和工作压力,确定合适的管道材料、接头和配件。

同时,合理规划管道路径和支撑方式,确保安装后的管道布局合理、紧凑。

2. 材料准备根据设计要求,先对材料进行检查和验收,确保材料质量符合标准。

然后对管道材料进行必要的切割、研磨、去毛刺等准备工作,保证管道的尺寸准确、表面光滑。

3. 安装顺序液压配管的安装顺序一般为先安装主干管道,再进行支线管道的连接。

在安装过程中,需要注意保持管道的水平和垂直度,避免出现过度弯曲、挤压等问题。

4. 接头和密封在进行管道连接时,选择适合的接头和密封方式,确保连接的牢固性和密封性。

一般常用的接头有法兰连接、螺纹连接和焊接连接等。

密封材料则可选择橡胶垫片、填料等。

三、施工方法1. 管道预安装在进行实际安装前,可根据管道布局进行预安装。

通过预安装,可以更好地调整管道的位置和角度,避免实际安装时的调整和修改。

2. 管道支撑对于长距离的管道,需要进行合适的支撑和固定。

选择合适的支撑材料和方式,确保管道的稳固性和安全性。

3. 焊接施工在进行焊接施工前,需要进行焊口的清理和处理。

选择合适的焊接方法和焊接材料,按照相关规范进行焊接操作。

4. 管道测试与调试安装完成后,进行必要的管道测试和调试工作。

包括压力测试、泄漏测试等,确保管道系统的正常运行和安全性。

四、安全注意事项在进行液压配管安装过程中,需注意以下安全事项:- 使用合适的个人防护装备,如手套、护目镜等;- 遵循相关安全操作规范,如焊接时注意火灾风险;- 注意管道的稳定性和防止施工现场的人员滑倒等安全问题。

五、结论液压配管的安装工艺和施工方法对于系统的性能和稳定性至关重要。

液压系统安装规范

液压系统安装规范

YZ1000型液压站安装技术规范编制:校对:审核:武汉齐达康环保科技有限公司一、一般技术规范二、主要液压元件入库前的检验及要求三、安装作业程序一、一般技术规范1.1一般装配要求:1.1.1液压站装配现场必须宽敞、清洁、通风、明亮、安全。

工具、备件及在用设备应摆放整齐,任何可能导致飞溅的作业不要在装配区进行。

1.1.2液压站装配必须符合相关图样和技术文件的规定。

1.1.3所用部件、管路、接头和泵等安装元件必须在安装之前进行彻底的清洁,安装中所有未与其它结构相连并敞开的孔眼应使用盲板和丝堵等将其封堵,以保证液压系统的可靠运行。

1.1.4密封圈和各种橡胶件的飞边要仔细清除干净,密封面不得有撕裂的缺陷,并抽检部分密封圈及沟槽尺寸,严禁用刮刀或砂轮磨,装配后不得渗漏。

1.1.5零件的搬运、配装应小心轻放,严防碰、划伤,特别是配合表面不允许有损伤。

1.2管路处理与安装要求:1.2.1管路酸洗:将安装好的管路拆下来,分解后放入酸洗槽内浸泡,处理合格后再将其进行二次安装。

有无科学、合理的工艺流程、酸洗配方和严格的操作规程,是管道酸洗效果好坏的关键,目前国内外酸洗工艺较多,必须慎重选择、高度重视。

管道酸洗配方及工艺不合理会造成管内壁氧化物不能彻底除净、管壁过腐蚀、管道内壁再次锈蚀及管内残留化学反应沉积物等现象的发生。

为便于使用,现将实践中筛选出的一组酸洗效果较好的管道酸洗工艺介绍如下:槽式酸洗工艺流程及配方脱脂脱脂液配方为:ω(NaOH)=9%~10%;ω(Na3PO4)=3%;ω(NaHCO3)=1.3%;ω(Na2SO3)=2%;其余为水操作工艺要求为:温度70~80℃,浸泡4h。

水冲压力为0.8MPa的洁净水冲干净。

酸洗酸洗液配方为:ω(HCl)=13%~14%;ω[(CH2)6N4]=1%;其余为水。

操作工艺要求为:常温浸泡1.5h~2h。

水冲用压力为0.8MPa的洁净水冲干净。

二次酸洗酸洗液配方同上。

操作工艺要求为:常温浸泡5min。

液压系统油管路的安装工艺要求

液压系统油管路的安装工艺要求

液压系统油管路的安装工艺要求一、卡套式管接头的装配(一).预装①卡套式管接头的预装的最重要的环节,直接影响到密封的可靠性。

一般需要专用的预器。

管径小的接头可以在台钳上进行预装。

具体做法是,用一个接头作为母体,将螺母、卡套压紧到管子上可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现,即使是同一厂家一批货,这几种接头体上锥形孔的深度往往不相同,结果就造成了泄漏,而此问题往往被忽视。

正确的做法是,管子一端用什么样的接头体连接,对应的连接端则用相同类型的接头预装,这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再使用。

③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。

④预装力不宜太大使卡套的内刃刚好嵌入管子外壁,卡套不应有明显变形。

在进行管路连接时,再按规定的拧紧力装配。

ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm 的为450n。

如果在预装时卡套变形严重,会失去密封作用。

(二).禁止加入密封胶等填料。

有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阴尼孔堵塞等故障。

(三).连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸力。

(四).连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。

(五).连接管路时,应一次性好,避免多次拆卸,否则也会使密封性能变差。

卡套式管接头安装(1)按第9章要求对需要酸洗的管子应先酸洗处理;(2)按需要长度用锯床或专用切管机等机具切断管子,绝对不允许用溶断(如火焰切割)或砂轮切割;除去管端内外圆毛刺、金属切屑及污垢;除去管接头的防锈剂及污垢;同时还要保证管子圆度;(3)将螺母、卡套先后套入管子,卡套前端刃口(小径端)距管子口至少3mm,然后将管子插入接头体内锥孔,顶到为止;(4)慢慢拧紧螺母,同时转动管子直至不动时,再拧紧螺母2/3~4/3圈;(5)拆开检查卡套是否已切入管子,位置是否正确。

液压系统安装施工工艺设计标准

液压系统安装施工工艺设计标准

液压系统安装施工技术标准1 适用范围本工艺标准适用于与锻造设备配套的管道、泵站、运行控制及其附属设备的安装工程。

2施工准备2.1 技术准备2.1.1施工技术资料现场施工图、设备本体图、设备质量证明书及安装技术文件。

2.1.2液压系统主要结构规格《锻压设备安装工程施工及验收规范》GB50272《机械设备安装工程施工及验收通用规范》GB50231《工业金属管道工程施工及验收规范》GB50235《现场设备与工业管道焊接工程施工及验收规范》GB50236《液压机技术条件》JB3818《管道附件》JB/ZQ4515∽45186《管道附件》JB/ZQ4492∽4514《软管敷设规范》GB/ZQ4398《化工建设项目进口设备材料检验大纲》HG20234《工业金属管道工程质量检验评价标准》GB50184《化工设备安装工程质量检验评价标准》HG20236《工业安装工程质量检验评价统一标准》GB502522.13建设计划锻压设备配套液压系统安装施工方案。

2.2 运营商表 2.2主要操作人员备注:工头、钳工等专业操作人员必须经过专业技术培训,考试合格,持有相关专业证书方可上岗。

2.3 设备和材料的验收和入库2.3.1设备验收锻造设备主要包括:辅助设备如高压泵、高低压蓄能器、缓冲器及灌装罐等设备。

设备进场时,施工、设计、施工、制造、监理等相关单位必须参与,并根据设备的名称、型号、规格、数量清单,对设备进行一一验收。

2.3.1.1 现场设备整体检查验收:1) 设备开箱机器设备出厂时包装完好。

设备整体开箱时应注意以下几点: A、设备开箱前应明确设备名称、型号、规格,并核对设备箱号及包装,以防万一惊人的。

B、设备开箱前应将设备吊装到安装地点附近,以减少开箱后的不便和不便。

C、开箱前应将顶板上的灰尘清理干净,以防开箱时灰尘和赃物散落到设备表面。

D、拆箱一般应从顶板开始,拆下顶板,再拆下箱板的其他部分;如果顶板不方便拆下,选择合适的部位拆下侧箱板,观察内部情况后再开箱。

螺旋桨液压安装工艺

螺旋桨液压安装工艺

螺旋桨液压安装过 程中常见的问题
螺旋桨液压安装过 程中出现问题的原 因
螺旋桨液压安装过 程中常见问题的解 决方案
螺旋桨液压安装过 程中问题解决后的 效果
常见问题分析:对螺 旋桨液压安装过程中 可能出现的问题进行 分类和原因分析
解决方案制定:针 对不同问题,提出 相应的解决方案和 措施
实施步骤:详细介绍 解决方案的实施过程 ,包括具体的操作步 骤和注意事项
,a click to unlimited possibilities
汇报人:
01
02
03
04
05
06
螺旋桨液压系统是一种利用液压传动技术来驱动螺旋桨的装置 液压系统主要由液压泵、液压马达、液压缸、液压阀等组成 螺旋桨液压系统具有高效率、高可靠性、高安全性等特点 在船舶、航空航天等领域得到广泛应用
智能化发展:采用先进的传感器和控制系统,提高液压安装工艺的自动化程度 绿色环保:采用环保材料和工艺,降低对环境的影响 高效化发展:提高液压安装工艺的生产效率,降低生产成本 定制化发展:根据不同船舶和螺旋桨的特点,定制适合的液压安装工艺方案
智能化技术应用: 提高安装精度和效 率
绿色环保理念:降 低能耗和减少对环 境的影响
准备工具和材料
检查螺旋桨和液压系统
安装螺旋桨到液压系统
调整液压系统参数
测试运行
调试过程:按照规定的步骤和 要求进行调试,确保设备正常 运行
调试前的准备工作:检查设 备、工具、材料等是否齐全
检测方法:采用专业的检测工 具和方法对设备进行检测,确
保设备性能达标
注意事项:在调试和检测过程 中,要注意安全,遵守操作规
实现操纵:螺旋桨液压系统可以控制螺旋桨的转向和转速,实现船舶的操纵和稳定。

液压配管安装工艺及施工方法

液压配管安装工艺及施工方法

液压配管安装工艺及施工方法1.引言液压配管是工业设备中常见的一种输送介质的管道系统。

正确的安装工艺和施工方法对于保证液压系统的正常运行至关重要。

本文将介绍液压配管的安装工艺和施工方法。

2.安装工艺液压配管的安装工艺包括以下几个步骤:2.1 配管设计在进行液压配管安装前,首先需要进行配管设计。

配管设计需要考虑液压系统的工作压力、介质种类、管道尺寸、管道布局等因素。

设计合理的配管方案可以提高液压系统的效率和可靠性。

2.2 材料准备在进行液压配管安装前,需要准备好所需的材料。

液压配管常用的材料包括管道、接头、密封件等。

材料的选择应符合系统的工作压力和介质要求。

2.3 准备工作在进行液压配管安装前,需要进行一些准备工作。

首先,清理管道和配件,确保其表面清洁。

其次,检查管道和配件的尺寸和质量是否符合要求。

最后,准备好所需的工具和设备。

2.4 安装过程液压配管的安装过程包括以下几个步骤:进行预装配:根据配管设计,进行管道和配件的预装配工作,确保其尺寸和连接方式正确。

进行固定和支撑:将预装配好的管道和配件固定在设备上,确保其稳固和不易移动。

进行连接:使用适当的连接方式(如焊接、螺纹连接等),将管道和配件连接起来。

连接时需要注意密封性和连接强度。

进行测试:安装完成后,需要进行压力测试和泄漏检测,确保液压系统的正常运行。

3.施工方法在进行液压配管的施工时,需要遵循以下方法:安全第一:施工人员应按照相关的安全操作规程进行施工,佩戴防护装备,确保人身安全。

严格按照图纸和规范进行施工:施工人员应准确理解配管设计图纸和施工规范,按照要求进行施工。

进行质量检查:施工过程中,应进行质量检查,确保管道和配件的质量符合要求。

记录和归档:施工完成后,应编制施工记录,并进行归档,以备后续参考。

4.总结液压配管的安装工艺和施工方法对于液压系统的正常运行至关重要。

在进行液压配管安装时,需要进行配管设计、材料准备、准备工作和安装过程,并遵循相应的施工方法。

液压系统油管路的安装工艺要求

液压系统油管路的安装工艺要求

液压系统油管路的安装工艺要求一、卡套式管接头的装配(一).预装①卡套式管接头的预装的最重要的环节,直接影响到密封的可靠性。

一般需要专用的预器。

管径小的接头可以在台钳上进行预装。

具体做法是,用一个接头作为母体,将螺母、卡套压紧到管子上可。

主要有卡套式直通管接头、卡套式端直通接通头、卡套式三通管接头等型式。

笔者发现,即使是同一厂家一批货,这几种接头体上锥形孔的深度往往不相同,结果就造成了泄漏,而此问题往往被忽视。

正确的做法是,管子一端用什么样的接头体连接,对应的连接端则用相同类型的接头预装,这样能最大限度地避免出现泄漏问题。

②管子端面应平齐。

管子锯断后应在砂轮等工具上打磨平齐,并且去除毛刺,清洗并用高压空气吹净后再使用。

③预装时,应尽量保持管子与接头体的同轴度,若管子偏斜过大也会造成密封失效。

④预装力不宜太大使卡套的内刃刚好嵌入管子外壁,卡套不应有明显变形。

在进行管路连接时,再按规定的拧紧力装配。

ф6-1卡套的拧紧力为64-1 15n、16фmmr 259n、ф18mm 的为450n。

如果在预装时卡套变形严重,会失去密封作用。

(二).禁止加入密封胶等填料。

有人为了取得更好密封效果,在卡套上涂上密封胶,结果密封胶被冲入液压系统中,造成液压元件阴尼孔堵塞等故障。

(三).连接管路时,应使管子有足够的变形余量,避免使管子受到拉伸力。

(四).连接管路时,应避免使其受到侧向力,侧向力过大会造成密封不严。

(五).连接管路时,应一次性好,避免多次拆卸,否则也会使密封性能变差。

卡套式管接头安装(1)按第9章要求对需要酸洗的管子应先酸洗处理;(2)按需要长度用锯床或专用切管机等机具切断管子,绝对不允许用溶断(如火焰切割)或砂轮切割;除去管端内外圆毛刺、金属切屑及污垢;除去管接头的防锈剂及污垢;同时还要保证管子圆度;(3)将螺母、卡套先后套入管子,卡套前端刃口(小径端)距管子口至少3mm,然后将管子插入接头体内锥孔,顶到为止;(4)慢慢拧紧螺母,同时转动管子直至不动时,再拧紧螺母2/3~4/3圈;(5)拆开检查卡套是否已切入管子,位置是否正确。

TD系列液压管路连接示意图

TD系列液压管路连接示意图

TD 系列拖拉机—非驾驶室机型带阀
液压管路安装工艺
1. 将液压阀安装到立柱上。

2. 将液压阀的进油口P 、出油口T 、压力输出口Ps 分别与拖拉机的液压管路连接。

液压阀结构简图
3. 将液压阀的工作油口分别与前装载机的动臂油管连接。

将保护套颜色相同的油管与油口相
连。

TD 系列拖拉机—驾驶室机型 带阀
液压管路安装工艺
1. 将液压阀安装到立柱上。

2. 将操纵手柄拉线从液压阀上卸下,图中A 处所示。

3. 在拖拉机驾驶室内底板上打直径40mm 孔,将操纵手柄拉线从孔中穿过。

4. 在驾驶室内挡泥板上钻四个安装孔(直径9mm ),将操纵手柄用螺栓固定在挡泥板上。

5.
将拉线安装到液压阀。

6. 将液压阀的进油口P 、出油口T 、压力输出口Ps 分别与拖拉机的液压管路连接。

液压阀结构简图
7. 将液压阀的工作油口分别与前装载机的动臂油管连接。

将保护套颜色相同的油管与油口相
连。

TD 系列拖拉机—普通前装载不带阀
液压管路安装工艺
1. 将液压油管连接到拖拉机多路阀,相同字母的油管与快换接头连接。

2. 动臂装好后,将动臂油管与立柱接头连接,相同字母的油管与快换接头连接。

液压系统安装施工工艺标准

液压系统安装施工工艺标准

液压系统安装施⼯⼯艺标准液压系统安装施⼯⼯艺标准1 适⽤范围本⼯艺标准适⽤于与锻压设备配套的管路、泵站、操纵控制及其附属设备的安装⼯程。

2 施⼯准备2.1 技术准备2.1.1 施⼯技术资料现场施⼯图、设备本体图、设备质量合格证及安装技术⽂件。

2.1.2 液压系统主要施⼯规范《锻压设备安装⼯程施⼯及验收规范》GB50272《机械设备安装⼯程施⼯及验收通⽤规范》GB50231《⼯业⾦属管道⼯程施⼯及验收规范》GB50235《现场设备、⼯业管道焊接⼯程施⼯及验收规范》GB50236《液压机技术条件》JB3818《管路附件》JB/ZQ4515∽45186《管路附件》JB/ZQ4492∽4514《软管敷设规范》GB/ZQ4398《化⼯建设项⽬进⼝设备、材料检验⼤纲》HG20234《⼯业⾦属管道⼯程质量检验评定标准》GB50184《化⼯设备安装⼯程质量检验评定标准》HG20236《⼯业安装⼯程质量检验评定统⼀标准》GB502522.13 施⼯⽅案锻压设备配套液压系统安装施⼯⽅案。

2.2 作业⼈员备注: 管⼯、钳⼯等其他专业作业⼈员,必须经过专业技术培训,并考试合格,持有相关专业证上岗。

2.3 设备、材料的验收及保管2.3.1 设备的检查验收锻压设备液压系统设备主要有:⾼压泵等辅助设备、⾼低压蓄能器、缓冲器和充液罐等设备。

设备进场时,须建设、设计、施⼯、制造、监理等有关单位参加,并按设备的名称、型号、规格、数量清单逐⼀检查验收。

2.3.1.1 整体到场设备的检查验收:1)设备开箱机械设备从制造⼚出⼚时,都经过良好的包装。

对于整体到场设备的开箱应注意以下⼏点:A.设备开箱前,应查明设备的名称、型号和规格,检查设备的箱号及包装情况,防⽌错开。

B.设备开箱前,应将设备吊运到安装地点附近,以减少开箱后的不搬运和不⽅便。

C.开箱前,应将顶板的尘⼟扫除⼲净,以防开箱时,尘⼟、赃物散落在设备表⾯。

D.开箱⼀般应从顶板开始,拆除顶板查明情况后再⾏拆除其它部位箱板;如顶板不便拆除,可选择适当部位拆除侧箱板,观察内部情况后再开箱。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

工艺文件液压系统安装、拆卸技术要求
共16 页第1页
设计文件
液压系统安装、拆卸技术要求00.009.01
液压系统安装、拆卸技术要求
1目的
为规范公司产品和设备液压系统安装、拆卸,保证液压系统安装质量,特编制本文件。

2范围
适用于公司生产的所有装有液压系统的产品和设备。

3总则
3.1所有重量超过15kg的元件、部件、台架和设备,必须能方便的起吊。

3.2油箱、泵站、阀块、阀架、蓄能器和冷却器架的安装,管路的最终安装,近旁不允许进行喷砂,
打磨等环境污染作业。

3.3液压元件内部清洁度都应符合JB/T7858-2006《液压元件清洁度评定方法及液压元件清洁度指
标》的规定(清洁度标准见表一、表二),外购元件应有清洁度合格证,否则应重新清洗后方可使
用。

3.4构件焊接的焊缝质量要求达到GB3323-82中Ⅲ级。

3.5油箱的焊缝质量要求达到GB3323-82中Ⅱ级。

3.6管道的焊缝质量要求达到GB3323-82中Ⅰ或Ⅱ级。

3.7尽可能采用水平焊接,允许用立焊,但不允许用仰焊。

3.8各种液压元件的连接螺栓都应用测力矩扳手来拧紧,拧紧力矩见表三。

3.9装配时零件间的接缝应平整,不得有明显的错边。

4安装前的技术准备
4.1技术资料的准备与熟悉
液压系统图、电气原理图、管道布置图、液压元件、辅件及管件清单和有关样本等要备齐,并
在安装前对其内容和要求都应熟悉和了解。

4.2物料准备
按液压系统图和元件清单,由仓库领出液压元件等物资,领用时要注意质量,凡有破损和缺件
的液压元件和压扁的管子,均不应领出。

压力表领出后应经校验,避免产生调试误差。
