一、综合管沟简介1.综合管沟的设置及断面尺寸的确定1.1综合管沟的设置城市综合管沟，又称共同沟，是指将设置在地面、地下或架空的各类公用管线集中容纳于一体，并留有供检修人员行走通道的隧道结构。
即在城市地下建造一个隧道空间，将市政、电力、通讯、热力、给排水等各种管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、设计、建设和管理，彻底改变以往各个管道各自建设、各自管理的零乱局面。
综合管沟一般设置在交通运输繁忙或工程管线设施较多的机动车道、城市主干道以及配合兴建地下铁道、立体交叉等工程地段；不宜开挖路面的路段；广场或主要道路的交叉处；需同时敷设两种以上工程管线及多回路电缆的道路；道路与铁路或河流的交叉处；道路宽度难以满足直埋敷设多种管线的路段。
我院认为，城市道路下综合管沟干线要求路宽不小于30米，支线要求人行道路宽4米以上。
综合管沟内一般敷设通信电缆管线、低压配电电缆管线、给水管线、热力管线、雨污水排水管线。
综合管沟内相互免干扰的工程管线可设置在管沟的同一个小室；相互有干扰的工程管线应分别设在管沟的不同小室。
通信电缆管线与高压输电电缆管线必须分开设置；给水管线与排水管线可在综合管沟一侧布置，排水管线应布置在综合管沟的底部。
工程管线干线综合管沟的敷设，应设置在机动车道下面，其覆土深度应根据道路施工、行车荷载和综合管沟的结构强度以及当地的冰冻深度等因素综合确定；敷设工程管线支线的综合管沟，应设置在人行道或非机动车道下，其埋设深度应根据综合管沟的结构强度以及当地的冰冻深度等因素综合确定。
1.2 断面尺寸的确定在确定综合管沟断面尺寸时，首先应确定设置在此段管沟内管线的种类、数量，然后根据管线种类、管径大小、管线坡度要求、管理便利等因素来布置。
原则上应尽可能地把同性质的管线布置在同一侧；当管线种类较多时应把电缆、控制、通信线路设在上侧；横穿管廊的管线应尽量走高处，以不妨碍管沟内通行为准；管线之间的上下间距及左右间距应满足规范要求；当断面受限制不可能加大而管线又太多布置不开时，可将小口径管线并列布置，中间留出一定的人行通道宽度。
综合管沟介绍及案例
一、综合管沟简介1.综合管沟的设置及断面尺寸的确定1.1综合管沟的设置城市综合管沟，又称共同沟，是指将设置在地面、地下或架空的各类公用管线集中容纳于一体，并留有供检修人员行走通道的隧道结构。
即在城市地下建造一个隧道空间，将市政、电力、通讯、热力、给排水等各种管线集于一体，设有专门的检修口、吊装口和监测系统，实施统一规划、设计、建设和管理，彻底改变以往各个管道各自建设、各自管理的零乱局面。
综合管沟一般设置在交通运输繁忙或工程管线设施较多的机动车道、城市主干道以及配合兴建地下铁道、立体交叉等工程地段；不宜开挖路面的路段；广场或主要道路的交叉处；需同时敷设两种以上工程管线及多回路电缆的道路；道路与铁路或河流的交叉处；道路宽度难以满足直埋敷设多种管线的路段。
我院认为，城市道路下综合管沟干线要求路宽不小于30米，支线要求人行道路宽4米以上。
综合管沟内一般敷设通信电缆管线、低压配电电缆管线、给水管线、热力管线、雨污水排水管线。
综合管沟内相互免干扰的工程管线可设置在管沟的同一个小室；相互有干扰的工程管线应分别设在管沟的不同小室。
通信电缆管线与高压输电电缆管线必须分开设置；给水管线与排水管线可在综合管沟一侧布置，排水管线应布置在综合管沟的底部。
工程管线干线综合管沟的敷设，应设置在机动车道下面，其覆土深度应根据道路施工、行车荷载和综合管沟的结构强度以及当地的冰冻深度等因素综合确定；敷设工程管线支线的综合管沟，应设置在人行道或非机动车道下，其埋设深度应根据综合管沟的结构强度以及当地的冰冻深度等因素综合确定。
1.2 断面尺寸的确定在确定综合管沟断面尺寸时，首先应确定设置在此段管沟内管线的种类、数量，然后根据管线种类、管径大小、管线坡度要求、管理便利等因素来布置。
原则上应尽可能地把同性质的管线布置在同一侧；当管线种类较多时应把电缆、控制、通信线路设在上侧；横穿管廊的管线应尽量走高处，以不妨碍管沟内通行为准；管线之间的上下间距及左右间距应满足规范要求；当断面受限制不可能加大而管线又太多布置不开时，可将小口径管线并列布置，中间留出一定的人行通道宽度。
综合管沟图纸资料
一、道路管沟简介：KS2道路宽50m，中间设置有6m宽的绿化带，本工程在KS2号路中央绿化带内设置BXH=6.05X3.85m的大型综合管沟以满足知识城内各组团规划容量的要求，将电信电缆、10kv电力电缆、高质水管、回用水管、220kv高压电缆、交通信号控制线等纳入管沟，并配备完善的消防、排水、通风、供配电、控制中心及监控系统等措施；沟内管道仓设置有手提灭火器灭火系统。
二、工程设计1、管沟位置及覆土设计本工程KS2路的综合管沟布置在中央绿化带内，除特别说明外，综合管沟均按标准断面设计，综合管沟管道仓和电力仓之间的隔墙中线位于道路中线南侧0.6米处。
KS2路综合管沟上部覆土1.5~2.0m，详见标准断面图及纵断面图。
2、综合管沟控制中心设计本工程设置综合管沟控制中心一座，位于KS1路中段西南侧，2#变电所与控制中心合建。
控制中心地上一层，地下一层，用于连接综合管沟。
另在KS1路北端和KS2路中段各设变电所一座。
3、管道仓消防设计由于综合管沟管道仓内可能发生的火灾以固体火灾为主，故本工程在管道仓设置有手提式灭火器，灭火器采用磷酸氨盐干粉灭火器。
在综合管沟管道仓每25米设置有一个灭火器箱，内置4kg磷酸铵盐干粉灭火器2具，防毒面具2个。
综合管沟防火分区按200m设计，并配置有机械通风和火灾自动报警系统等。
4、管道支架侧墙墙体内应考虑设置支架预埋件，预埋件的尺寸由支架供应方配套提供。
5、节点设计本工程范围内综合管沟与流沙河交叉，综合管沟不过河，管沟内的管线采用从桥两侧的人行道下敷设的方式。
6、交叉口设计KS1综合管沟与KS2综合管沟的交叉点属KS1路综合管沟工程范围。
采用上下两层布置，解决管线的交叉问题。
详KS1路交叉口大样图。
7、电缆穿线井设计由于人行道管线密集，本工程将出线口的电缆穿线井布置在道路红线外，暂离人行道边线3.5m，具体位置与建筑组团协商，穿线井的做法见电气大样图。
8、预埋管设计综合管沟的管道出线口预埋管见工艺设计图。
综合管沟设计说明
综合管沟设计说明概述工程范围内有西气东输管道埋设其下，昕水河流于旁。
工程起点位于蒲县热源厂东南部昕水河西岸处，终点拟建于污水处理厂东南大约200 米处，道路全厂2241.951 米，规划红线宽50 米，非机动车道宽5 米。
综合管沟设计起点为道路起点，布置在道路中线以南17.5 米非机动车道下。
（一）设计依据1. 道路施工图2. 实测地形、高程资料。
（二）设计原则1．根据社会发展状况和地质、地貌、水文等自然条件，经过技术、经济、安全以及维护管理等因素考虑；2．做好系统安排，远近结合，认真选择布局合理，稳定可靠的最佳方案，保证设计质量，使工程更加经济、安全、合理。
（三）技术标准及规范1. 《城市工程管线综合规划规范》（GB50289-98 ）2．《综合管沟设计与施工》二、综合管沟工程设计1．平面位置：设计综合管沟设于设计道路中心线以南17.5 米的非机动车道下。
2．综合管沟长度、断面和结构形式综合管沟设计桩号采用道路设计桩号，便于施工控制。
综合管沟设计起点为K0+000 终点K2+206.55 。
总长度为2206.55 米。
设计纵坡根据道路坡度调整，并且考虑要下穿西气东输管道和河。
综合管沟断面见图，管沟内放入了热力管、电信电力电缆、给水管和中水回用管。
综合管沟主沟设计宽度为3.3 米，设计高度为2.9 米，人行通道为0.8 米宽。
在管沟两侧的内壁上预埋钢板，以便于管沟内管线支架安装。
管沟底板和顶板采用C25 钢筋混凝土板，侧墙采用标号为C25 的素混凝土。
管沟底部铺设15 公分的C15 的素混凝土垫层。
3 ．防火墙设计设置防火墙和灭火器。
根据《建筑设计防火规范》规定的防火分区面积通常不大于200 平方米的原则设计防火墙，防火墙采用240 厚的实心砖砌筑，要求砌筑砂浆饱满密实。
当有管道穿过时，应用非燃烧材料将缝隙填塞紧密。
沟内每个圆形检修井处，配置两具MAF3 磷酸铵盐干粉灭火器。
4．通风口设计：每隔一段距离设置罩型通气管伸至绿化带内。
【设计图纸】集水地沟 设计施工图地沟012(精选CAD图例)

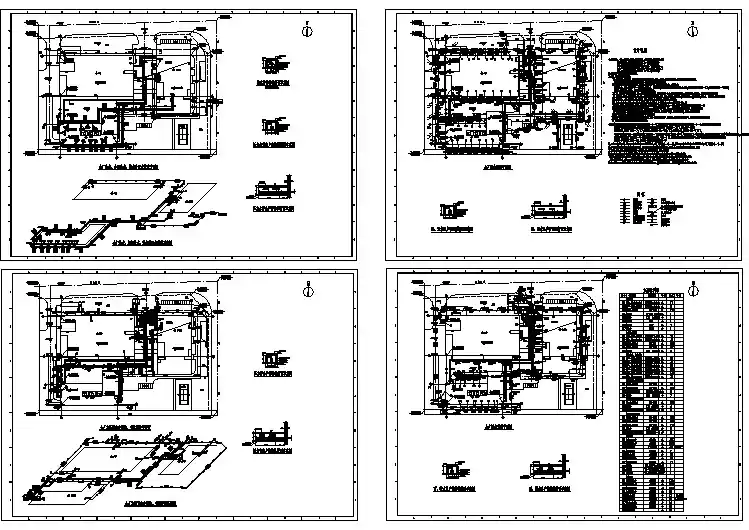

某厂区室外综合管网给排水施工图纸
城市主干道综合管沟电气施工图设计说明
宜宾市南部新区七星城城市基础设施建设项目金沙江大道(K1+500～K3+785)综合管沟电气系统工程施工图设计说明1 设计依据1.1《城市综合管廊工程技术规范》（GB 50838-2015）1.2《低压配电设计规范》（GB50054-2011）1.3《电力工程电缆设计规范》（GB50217-2007）1.4电力电缆敷设技术要求及有关设计规范1.5《20kV及以下变电所设计规范》GB50053-20131.6《火灾自动报警系统设计规范》（GB 50116－2013）1.7《供配电系统设计规范》(GB50052-2009)1.8《建筑照明设计标准》(GB500434-2013)1.9《建筑设计防火规范》(GB50016-2014)1.10《电力装置的电测量仪表装置设计规范》(GB/T50063-2008)1.11本工程其他专业提供的设计内容2 工程概况本项目为金沙江大道(K1+500～K3+785)段，道路总长约2.285km。
工程等级及规模3 设计范围本次设计范围为金沙江大道（K1+500～K3+785）道路下的综合管沟内供配电系统、照明系统、动力设备控制系统、安全保护接地系统、火灾监控系统等系统设计。
本设计仅包含金沙江大道综合管沟内电气设计。
由于控制中心待定（未实施,建设方另行委托设计），因此控制中心各系统不在本次设计范围内。
本工程仅涉及在综合管沟内的系统配置，整个系统的完成需经二次整合设计（需与综合沟内设备匹配）调试完成。
4供配电系统4.1用电负荷等级本工程综合管沟内监控设备、应急照明、风机、潜污泵、摄像机等负荷均按二级负荷供电，其余设备用电负荷按三级负荷供电。
4.2供电方式根据综合管沟内用电负荷性质，设计采用一路10KV高压进线电源的环网供电方式。
本次范围内设置4座箱式变电站，每座箱式变电站供电半径约为550m，箱式变电站设备计算容量均为182kW，考虑预留一定用电容量，箱变容量均为250kV A，变压器负荷率均为72.8%。
