华为交换机基本配置共49页文档

华为交换机基本配置_0

---------------------------------------------------------------最新资料推荐------------------------------------------------------华为交换机基本配置华为交换机基本配置配置流程一、交换机 1.基本配置#61548; 机器名 #61548; 用户名（用户名不配也行） #61548; TELNET（管理配置） 2.VLAN 配置 #61548; 创建 VLAN #61548; 配置 VLAN 地址 #61548; VLAN 描述（比如是哪个部门之类的）3.端口配置 #61548; 描述（一般是描述本交换机的作用，与哪个交换机相连。

这是个好习惯，一是时间久了，自己查看的时候一目了然，二是可以让交接的同事看的清楚） #61548; 端口速率（一般不需要配置） #61548; 端口属性（是 TRUNK，还是属于某个 VLAN，或者需要进行多条绑捆） 4.DHCP 配置 5.访问控制列表定义规则应用到端口，确定方向是 IN 还是 OUT 配置实例：（以下配置以 H3C5100 交换机为例） 1 基本配置 1.1 机器名配置：H3Csystem Enter system view, return to user view with Ctrl+Z. [H3C]sysname test [test] 一般来说机器名的配置可以为设备的名称，或者为所在部门的名称。

简单的说，这个机器名的配置可以让人明白是使用的什么设备，这个设备用在什么部门，或其他相关的标识。

1.2 用户名配置: [H3C] local-user test 创建本地用户test 1.3 TELNET 配置配置之前应该先配置交换机的管理 IP：1 / 6[test]interface vlan 1 [test-Vlan-interface1]ip address 192.168.1.1 255.255.255.0 [test-Vlan-interface1] 配置 TELNET 及密码（不需要用户名进行认证）：[test]user-interface vty 0 4 [test-ui-vty0-4]authentication-mode password [test-ui-vty0-4] set authentication password simple mima [test-ui-vty0-4]user privilege level 3 [test-ui-vty0-4] 注意：此部分密码为明文显示，就是说在 DIS CU（显示配置）的时候密码是可见的；如果采用密文，将set authentication password simple mima中的simple改为cipher。

华为交换机的基本配置

三、Vlan 操作
• 1、创建或删除Vlan • vlan vlan_id undo vlan vlan_id
三、Vlan 操作
• • • • • 2、创建/删除VLAN接口创建或进入VLAN接口视图 interface vlan-interface vlan_id 删除VLAN接口 undo interface vlan-interface vlan_id
四、访问管理配置
• 3、创建本地用户、设置本地用户口令
• Local-user username level 0~3 password cipher/simple text • 例如：
• [LY_LC_8016]local-user CMNet level 3 password cipher CMNetisgood! • [创建一个user privilege为3、用户名为CMNet，加密显示密码 CMNetisgood!] • User privilege 0 为最低级别 3为最高级别
例如：在Eth 5/0/8 以太口上过滤冲击波震荡波病毒常用的445端口 rule-map intervlan fbd1 tcp any any eq 445 Eacl fbd fbd1 deny Access-group eacl fbd port Ethernet 5/0/8
六、路由配置
• 1、缺省路由 • ip route-static • 例如： • Ip route-static 0.0.0.0 0.0.0.0 10.10.10.1
五、QOS命令
• 显示镜像 • Display mirror
• 例如：
• [CT_S3552]display mirror • Monitor-port: • Ethernet0/48 both • Mirroring-port: • Ethernet0/1 both

华为交换机的基本设置

@数据帧的转发过滤是指一个数据包进入交换机时，读取MAC头里的MAC再查MAC表，如果发现目的MAC所对应的接口是收到的那个接口，那么认为是本地帧，那么不转发，此过程称为过滤。

@交换机转发数据帧的三种模式1、存储转发模式。

转发数据帧之前必须完整接收整个数据帧，读取数据帧的源MAC地址和目的MAC地址，并且对该数据帧进行冗余校验，如果发现数据帧出现错误，那么丢弃。

减少了网络中错误帧的数量。

延迟最长。

2、快速转发模式，此模式不等数据帧完全接收，只要读取了目的MAC，就将数据帧转发。

减小了延迟，但出错率较高。

3、无碎片模式：它是以上两种模式的折中。

它要等数据帧进入64字节以后再看目的MAC。

进行转发。

因为小于64字节的都是碎片包。

是错误的。

速度比存储转发要快，比快速转发模式发送的错误帧少。

@在交换机中有三种存储介质，其用途如下：●SDRAM(同步动态随机存取存储器)，作为主存储器，VRP主程序在其中运行。

●●BOOTROM(引导只读存储器)存储引导程序。

●●●@在交换机的软件升级时，可以在启动的时通过BOOT菜单进行，也可以在启动后通过TFTP或FTP来进行，但要保证BOOTROM的版本与VRP主程序软件的版本能匹配。

分为三种视图：●用户视图●系统视图●子视图(注：交换机相连最好以树形相连，不要串连和环连)<Quidway>reboot 重启 <Quidway>save保存 <Quidway>reset saved<Quidway>sys 进入系统 <Quidway>quit退出当前控制环境 [Quidway]sys name 改写主机名实验一1、进入AUX接口配置界面SYS 进入系统视图User-interface aux 0 进入AUXAuthentication-mode password 设置验证模式为PASSWORDQuitQuitSaveReboot实验测试：重新通过CON口主交换机将提示输入PASSWORD…设定telnet登录参数：[Quidway]int VLAN 1 进入VLAN1才可设定telnet登录IP地址[Quidway-Vlan-interface1]ip add (IP地址)[Quidway]user vty 0 4 设置登录用户参数[Quidway-ui-vty0-4]idle 0关闭超时时间[Quidway-ui-vty0-4]set auth pass[Quidway-ui-vty0-4][Quidway-ui-vty0-4]auth none [Quidway-ui-vty0-4]user priv level 3 设定登录级别为最高设定端口参数：[Quidway]int eth 0/() 进入某端口[Quidway-Ethernet0/]speed 10(带宽)给端设定带宽[Quidway-Ethernet0/]duplex 设定双工模式[Quidway-Ethernet0/]undo 删除某个参数[Quidway-Ethernet0/]mac max(最大学习mac个数) 0(关闭学习)配置主机名和对应的IP 地址IP 地址相对应，当用户使用telnet 等应用时，可以直接使用主机名，由系统解析为IP 地址，而不必使用难于记忆的IP 地址。

（完整版）华为交换机配置命令手册.doc

（完整版）华为交换机配置命令手册.doc为 QuidWay 交换机配置命令手册：1、开始建立本地配置环境，将主机的串口通过配置电缆与以太网交换机的 Console 口连接。

在主机上运行终端仿真程序（如Windows 的超级终端等），设置终端通信参数为：波特率为 9600bit/s 、8 位数据位、 1 位停止位、无校验和无流控，并选择终端类型为 VT100。

以太网交换机上电，终端上显示以太网交换机自检信息，自检结束后提示用户键入回车，之后将出现命令行提示符（如）。

键入命令，配置以太网交换机或查看以太网交换机运行状态。

需要帮助可以随时键入“?“2、命令视图(1)用户视图(查看交换机的简单运行状态和统计信息):与交换机建立连接即进入 (2)系统视图 (配置系统参数 )[Quidway]:在用户视图下键入system- view(3)以太网端口视图(配置以太网端口参数在系统视图下键入(4)VLAN视图 (配置 VLAN参数 )[Quidway-Vlan1]:在系统视图下键入vlan 1(5)VLAN接口视图 (配置 VLAN和 VLAN汇聚对应的 IP 接口参数)[Quidway-Vlan-interface1]:在系统视图下键入interface vlan-interface 1(6)本地用户视图(配置本地用户参数)[Quidway-luser-user1]:在系统视图下键入 local-useruser1(7)用户界面视图 (配置用户界面参数 )[Quidway-ui0]:在系统视图下键入 user-interface3、其他命令设置系统时间和时区 clock time Beijing add 8设置交换机的名称[Quidway]sysname TRAIN-3026-1[TRAIN-3026-1]配置用户登录 [Quidway]user-interface vty 0 4[Quidway-ui-vty0]authentication-mode scheme创建本地用户 [Quidway]local-user huawei[Quidway-luser-huawei]password simple huawei[Quidway-luser-huawei] service-type telnet level3 4、VLAN配置方法『配置环境参数』SwitchA 端口属于 VLAN2，属于 VLAN3『组网需求』把交换机端口加入到VLAN2，加入到 VLAN3数据配置步骤『 VLAN配置流程』(1)缺省情况下所有端口都属于 VLAN 1，并且端口是 access端口，一个access端口只能属于一个 vlan；(2)如果端口是 access端口，则把端口加入到另外一个vlan 的同时，系统自动把该端口从原来的 vlan 中删除掉；(3)除了VLAN1，如果VLAN XX不存在，在系统视图下键入VLAN XX，则创建VLANXX并进入 VLAN视图；如果 VLAN XX已经存在，则进入VLAN视图。

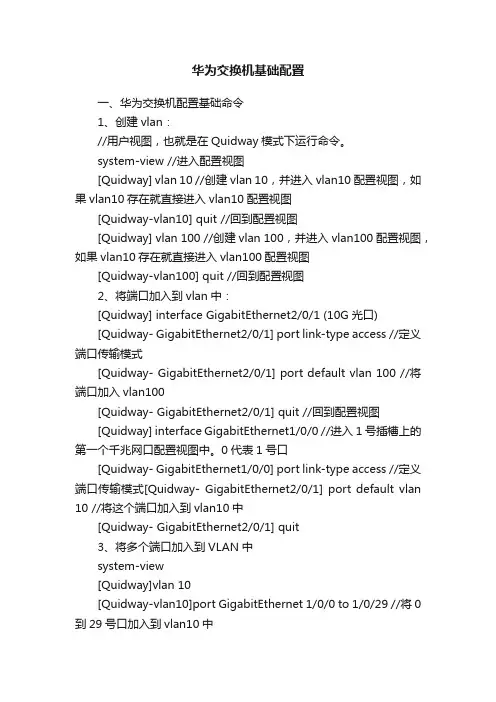

华为交换机基础配置

华为交换机基础配置一、华为交换机配置基础命令1、创建vlan：//用户视图，也就是在Quidway模式下运行命令。

system-view //进入配置视图[Quidway] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[Quidway-vlan100] quit //回到配置视图2、将端口加入到vlan中：[Quidway] interface GigabitEthernet2/0/1 (10G光口)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100[Quidway- GigabitEthernet2/0/1] quit //回到配置视图[Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

0代表1号口[Quidway- GigabitEthernet1/0/0] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 10 //将这个端口加入到vlan10中[Quidway- GigabitEthernet2/0/1] quit3、将多个端口加入到VLAN中system-view[Quidway]vlan 10[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29 //将0到29号口加入到vlan10中[Quidway-vlan10]quit4、交换机配置IP地址[Quidway] interface Vlanif100 // 进入vlan100接口视图与vlan 100命令进入的地方不同[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252 // 定义vlan100管理IP三层交换网关路由[Quidway-Vlanif100] quit //返回视图[Quidway] interface Vlanif10 // 进入vlan10接口视图与vlan 10命令进入的地方不同[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128 // 定义vlan10管理IP三层交换网关路由[Quidway-Vlanif10] quit5、配置默认网关：[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默认网关。

华为交换机配置

#将端口1以Access模式
[Quidway-Ethernet1]port access vlan 2 参加到VLAN 2
[Quidway-Ethernet1]quit
#创立VLAN 3
[Quidway]vlan 3
#退出VLAN视图
[Quidway-vlan3]quit
#进入端口2的端口视图
[Quidway]interface ethernet 0/2
#备注说明
[Quidway-Ethernet23]port link-type trunk #设置接为类
型为TRUNK
[Quidway-Ethernet23]port trunk permit #允许VLAN
vlan 10 20 to 25
10,20至25数
据通过
[Quidway-Ethernet23]undo port trunk #将VLAN1过
交换机端口缺省值: ACCESS VLAN 1
1、设置以太网端口的全双工/半双工属性例：将以太网端口Ethernet0/1端口设置为自协商状态/半双工/全双工 [Quidway-Ethernet0/1] duplex auto /half/full
2、设置端口的速率例：将以太网端口Ethernet0/1的端口速率设置为100Mbit/s [Quidway-Ethernet0/1] speed 10/100
<Quidway>super
进入特权模式
Now user privilege is 3 level, and just commands which level is
equal to or less than this level can be used.

华为交换机配置

小伙伴们通过Console口登录后还希望远程登录和管理交换机，就可以在交换机上配置Telnet服务功能并使用AAA验证方式登录。

步骤1：从PC1通过交换机Console口登录交换机。

步骤2：配置交换机名称和管理IP地址。

<Quidway>system-view[Quidway] sysname Server[Server] interface ethernet 0/0/0 //框式和盒式的管理口是不一样的哦，框式和盒式的分别是: Ethernet 0/0/0、MEth 0/0/1。

有些盒式设备没有管理口，可使用VLANIF接口配置管理IP地址。

[Server-Ethernet0/0/0] ip address 10.10.10.10 24[Server-Ethernet0/0/0] quit步骤3：配置路由协议，保证PC2和交换机之间路由可达。

步骤4：配置Telnet用户的级别和认证方式。

[Server] telnet server enable[Server] user-interface vty 0 4[Server-ui-vty0-4] user privilege level 15[Server-ui-vty0-4] authentication-mode aaa[Server-ui-vty0-4] quit[Server] aaa[Server-aaa] local-user admin1234 password irreversible-cipher Helloworld@6789[Server-aaa] local-user admin1234 privilege level 15[Server-aaa] local-user admin1234 service-type telnet[Server-aaa] quit步骤5：从PC2以Telnet方式登录交换机。

以进入Windows运行窗口，并执行相关命令，通过Telnet方式登录交换机为例：单击“确定”后，在登录窗口输入用户名和密码，验证通过后，出现用户视图的命令行提示符。

华为交换机简单配置文档

华为交换机基础配置编制田伟日期2016-02-02审核日期2016-01-批准陈宁生日期2016-01-版本发布日期2016-01-华为交换机配置前言：所谓网络交换机其实就是数据链路层的设备，一般用于LAN-VLAN的连接，网络交换机归于网桥，有些交换机也可以实现第三层交换。

路由器用于WAN-WAN之间的连接，可以解决异性网络之间的转发分组，作用于网络层。

他们只是从一条线路上接受输入分组，然后向另一条线路转发。

这两条线可能属于不同的网络，并采用不同的协议。

相比较而言，路由器的功能较交换机要强大，但是速度相对也较慢，价格也较交换机贵，第三层交换机即能有交换机快速转发报文能力，又有路由器良好的控制功能，因此得以广泛应用。

交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。

交换机的工作原理：交换机获取到每个端口相连设备的MAC地址，并将地址相应的端口映射起来存放在交换机患卒中的MAC地址表中。

当其中一台设备发送出数据包以后，控制电路会受到数据包，处理端口会查找内存中的地址对照表以确定目的的MAC（网卡硬件地址）的NIC（网卡）挂接在哪个端口上，通过内部交换矩阵迅速将数据包传送到目的端口。

目的MAC若不存在，交换机才广播到所有端口，接收端口回应以后交换机会“学习”新的地址，并把它添加到内部地址表中。

调试交换机的物理连接每台交换机都有一个Console口用于交换机配置，按照如图所示的连接方法，将笔记本与交换机连接，安装驱动程序。

使用CRT连接连接协议选择Serial，端口COM3，波特率为9600，去掉流控制的勾选，点击连接即可二层交换机与三层交换机的区别；路由器与三层交换机的区别二层交换与三层交换：二层交换机二层交换机工作于OSI模型的第2层(数据链路层)，故而称为二层交换机。

二层交换技术是发展比较成熟，二层交换机属数据链路层设备，可以识别数据包中的MAC地址信息，根据MAC地址进行转发，并将这些MAC地址与对应的端口记录在自己内部的一个地址表中。

华为交换机的配置

怪狗交换机配置（一）端口限速基本配置交换机配置（二）端口绑定基本配置交换机配置（三）ACL基本配置交换机配置（四）密码恢复交换机配置（五）三层交换配置交换机配置（六）端口镜像配置交换机配置（七）DHCP配置交换机配置（八）配置文件管理交换机配置（九）远程管理配置交换机配置（十）STP配置交换机配置（十一）私有VLAN配置交换机配置（十二）端口trunk、hybrid应用配置交换机配置（十三）同一VLAN内部端口之间隔离交换机配置（十四）S系列交换机实现不同VLAN之间互访的配置怪狗交换机配置（一）端口限速基本配置华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列:华为交换机端口限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的方式不一样!2000_EI直接在端口视图下面输入LINE-RATE (4 )参数可选!端口限速配置1功能需求及组网说明端口限速配置『配置环境参数』1. PC1和PC2的IP地址分别为10.10.1.1/24、10.10.1.2/24『组网需求』1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

【SwitchA相关配置】1. 进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【补充说明】报文速率限制级别取值为1～127。

华为交换机基础配置教程

1：配置登录用户，口令等<Quidway> //用户直行模式提示符,用户视图<Quidway>system-view //进入配置视图[Quidway] //配置视图（配置密码后必须输入密码才可进入配置视图）[Quidway] sysname xxx //设置主机名成为xxx这里使用[Quidway] aaa //进入aaa认证模式定义用户账户[Quidway-aaa] local-user wds password cipher wds[Quidway-aaa] local-user wds level 15[Quidway-aaa] local-user wds service-type telnet terminal ssh //有时候这个命令是最先可以运//行的，上边两个命令像password，level都是定义完vty 的// authentication-mode aaa后才出现[Quidway-aaa] quit[Quidway] user-interface vty 0 4 //当时很奇怪这个命令就是找不到，最后尝试了几次才能运行[Quidway-ui-vty0-4] authentication-mode aaa[Quidway-ui-vty0-4] quit2：华为S9303 VLan设置创建vlan：<Quidway> //用户直行模式提示符,用户视图<Quidway>system-view //进入配置视图[Quidway] vlan 10 //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图[Quidway-vlan10] quit //回到配置视图[Quidway] vlan 100 //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图[Quidway-vlan100] quit //回到配置视图将端口加入到vlan中：[Quidway] interface GigabitEthernet2/0/1 (10G光口)[Quidway- GigabitEthernet2/0/1] port link-type access //定义端口传输模式[Quidway- GigabitEthernet2/0/1] port default vlan 100 //将端口加入vlan100 [Quidway- GigabitEthernet2/0/1] quit[Quidway] interface GigabitEthernet1/0/0 //进入1号插槽上的第一个千兆网口配置视图中。

华为交换机配置手册【范本模板】

华为交换机配置手册华为交换机配置手册实验一使用华为Quidway系列交换机简单组网1.1 实验目的1. 掌握华为Quidway系列交换机上的基本配置命令；2。

掌握VLAN的原理和配置；3。

掌握端口聚合（Link Aggregation）的原理和配置；4。

掌握生成树协议(STP）的原理和配置；5。

掌握GVRP协议的原理和配置；6。

掌握三层交换机和访问控制列表（ACL)的原理和配置；7. 掌握如何从PC机或其他交换机远程配置某交换机.1.2 实验环境Quidway S3026以太网交换机2 台，Quidway S3526以太网交换机1台，PC机4台,标准网线6根Quidway S3026软件版本：V100R002B01D011；Bootrom版本：V1。

1Quidway S3526软件版本：V100R001B02D006；Bootrom版本:V3。

01。

3 实验组网图在下面的每个练习中给出。

1。

4 实验步骤1。

4.1 VLAN配置首先依照下面的组网图将各实验设备相连，然后正确的配置各设备的IP地址。

有两台Quidway S3026交换机和四台PC机。

每台PC机的IP地址指定如下：PCA：10。

1。

1PCB：10。

1。

2.1PCC：10.1.1。

2PCD：10。

1。

2。

2掩码:255。

255。

255.0请完成以下步骤：1、如上图所示，配置四台PC机属于各自的VLAN。

2、将某些端口配置成trunk端口，并允许前面配置的所有VLAN通过。

3、测试同一VLAN中的PC机能否相互Ping通。

配置如下：SwitchA：SwitchA（config）＃vlan 2 //创建VLAN 2 SwitchA (config—vlan2)＃switchport ethernet 0/9 //将以太口9划入VLAN 2 SwitchA (config-vlan2)#vlan 3 //创建VLAN 3 SwitchA （config—vlan3)＃switchport ethernet 0/10 //将以太口10划入VLAN 3 SwitchA （config-vlan3）＃interface ethernet 0/1 //进入以太口1的接口配置模式SwitchA (config—if-Ethernet0/1）＃switch mode trunk //将e0/1接口设置为trunk模式SwitchA (config—if—Ethernet0/1）＃switch trunk allow vlan all //配置允许所有的VLAN通过SwitchB:SwitchB(config)＃vlan 2SwitchB （config—vlan2)# switchport ethernet 0/9SwitchB （config—vlan3）＃switchport ethernet 0/10SwitchB （config-vlan3）＃interface ethernet 0/1SwitchB (config—if-Ethernet0/1）＃switch mode trunkSwitchB (config—if-Ethernet0/1）# switch trunk allow vlan all4、SwitchA端口e0/1的PVID配置为2，然后从PCA ping PCC,看能否相互Ping通，如果不能Ping通，请说明原因。

华为交换机基本配置

一、基本配置
1、视图
<quidway>system-view //用户视图
[quidway]interface ethernet 0/1 //系统视图
[quidway-ethernet0/5]port link-type {access|trunk|hybrid} //设置端口类型，默认为ACCESS。
TRUNK类型的设置：
[quidway-ethernet0/1]port link-type trunk
[quidway-ethernet0/1]port trunk permit vlan {vlan-id |all} //允许哪些VLAN通过此TRUNK端口。默认只允许VLAN1通过。
[quidway-ethernet0/1]port trunk pvid vlan {vlan-id} //把trunk端口加入到哪一个VLAN，默认是VLAN1
。即设置TRUNK的PVID。这点与CISCO不一样，CISCO里TRUNK端口是不加入到VLAN中的。
方法二：
[quidway]interface ethernet 0/1 //进入端口0/1
[quidway-ethernet0/1] port access vlan2 //把此端口加入到VLAN2
2、配置接口类型
[quidway]interface ethernet 0/5
[quidway-aux0]set authentication password {cipher|simple} 123456 //当上面的模式为 paaword时，设置验证的密码。simple是明文密码。
[quidway-aux0]user privilege level 2 //设置从AUX登录后可以访问的命令级别为2级，默认是1级。

华为交换机基本配置

1、进入系统配置页面<Huawei>system-view #进入配置页面2、华为交换机清空所有配置<Huawei>reset saved-configuration #重置保存的配置The configuration will be erased to reconfigure. Continue? [Y/N]:Y #配置将被擦除以重新配置。

持续[是/否]：是<Huawei>reboot #重启Info: The system is now comparing the configuration, please wait.Warning: All the configuration will be saved to the configuration file for the next startup:, Continue?[Y/N]:n #警告：所有配置都将保存到配置文件中，以便下次启动：，是否继续？[是/否]：N#询问是否Info: If want to reboot with saving diagnostic information, input 'N' and then execute 'reboot save diagnostic-information'.System will reboot! Continue?[Y/N]:y #警告：所有配置都将保存到配置文件中，以便下次启动：，是否继续？[是/否]：Y#询问是否注意：重启需要先选择N再选择Y3、更改交换机名字[Huawei]sysname R1 #R1就是系统名称[Huawei]save #保存配置4、设置交换机consle登录密码[Huawei]user-interface console 0 #设置华为console 0口的登录密码[Huawei-ui-console0]authentication-mode password #设置consle认证方式为密码认证[Huawei-ui-console0]set authentication password simple huawei1#设置登录密码为明文登录密码，后面huawei1为密码，用dis au查看配置的时候可以看到具体的密码[Huawei-ui-console0]set authentication password cipher huawei1#设置登录密码为密文登录密码，后面huawei1为密码，用dis au查看配置的时候看不到密码配置，显示为加密5、设置交换机telnet远程登录账号和密码<Huawei>system-view #进入系统[Huawei]telnet server enable #打开telnet服务[Huawei]user-interface vty 0 4 #进入vty 0 4 虚拟接口，因为telnet登陆无物理接口[Huawei-ui-vty0-4]authentication-mode aaa #设置虚接口即telnet认证模式为aaa [Huawei-aaa]quit #返回上一级菜单[Huawei]aaa #telnet 远程登陆设置一般通过aaa认证，首先我们进入aaa认证[Huawei-aaa]local-user admin password cipher huawei1#新增用户账号为admin，密码为华为1 [Huawei-aaa]local-user admin service-type telnet #设置admin为telnet登陆用户[Huawei-aaa]local-user admin privilege level 3 #设置admin的账号权限等级，0为最低级（访问级），只能ping等等，1为监控级，可以查看dis，2为系统级，可以进行配置，3为管理级，可以下载配置等等<Huawei>dis local-user #查看用户有哪些6、设置接口IP地址（需要确定是否是三层交换还是二层交换，需要做对应转换，进入接口查看，如果有port switch则是二层，如果是Route Port则是三层，三层可以配置IP地址，二层不能）[Huawei]interface e0/0/0 #进入接口[Huawei-Ethernet0/0/0]portswitch #三层接口转二层接口[Huawei-Ethernet0/0/0]undo portswitch #二层转三层接口7、设置VLAN和VLAN IP地址，配置好了IP地址之后可以把电脑接到这个接口，配置新IP看能否ping 通，如果中间有两台交换机，需要配置trunk，并且允许对应vlan通过[Huawei]vlan 100 #创建vlan 100[Huawei-vlan100]port Ethernet 0/0/0 #把E0/0/0口加入到vlan 100里面[Huawei-vlan100]port Ethernet 0/0/0 to e0/0/13 #把E0/0/0到13号口加入到vlan 100里面，如果出现报错Error: Trunk or Hybrid port(s) can not be added or deleted in this man，需要把端口转换成access模式，命令如下：[Huawei]interface e0/0/0[Huawei-Ethernet0/0/0]port link-type access #端口转为ACCESS模式[Huawei-vlan100]quit #退出[Huawei]interface Vlanif 100 #进入vlanif100[Huawei-Vlanif100]ip address 192.168.2.1 255.255.255.0 #配置vlanif 100的IP地址[Huawei]interface g0/0/0 #进入两台交换机的连接口，配置trunk [Huawei-Ethernet0/0/0]port link-type trunk #配置trunk，两边接口都需要配置[Huawei-Ethernet0/0/0port trunk allow-pass vlan 100 200#vlan100和vlan200是需要通过的vlan。

华为交换机各种配置实

交换机配置（一）端口限速基本配置华为3Com 2000_EI、S2000-SI、S3000-SI、S3026E、S3526E、S3528、S3552、S3900、S3050、S5012、S5024、S5600系列:华为交换机端口限速2000_EI系列以上的交换机都可以限速!限速不同的交换机限速的方式不一样!2000_EI直接在端口视图下面输入LINE-RATE (4 )参数可选!端口限速配置1功能需求及组网说明端口限速配置『配置环境参数』1. PC1和PC2的IP地址分别为『组网需求』1. 在SwitchA上配置端口限速，将PC1的下载速率限制在3Mbps，同时将PC1的上传速率限制在1Mbps2数据配置步骤『S2000EI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

【SwitchA相关配置】1. 进入端口E0/1的配置视图[SwitchA]interface Ethernet 0/12. 对端口E0/1的出方向报文进行流量限速，限制到3Mbps[SwitchA- Ethernet0/1]line-rate outbound 303. 对端口E0/1的入方向报文进行流量限速，限制到1Mbps[SwitchA- Ethernet0/1]line-rate inbound 16【补充说明】报文速率限制级别取值为1～127。

如果速率限制级别取值在1～28范围内，则速率限制的粒度为64Kbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为N*64K；如果速率限制级别取值在29～127范围内，则速率限制的粒度为1Mbps，这种情况下，当设置的级别为N，则端口上限制的速率大小为(N-27)*1Mbps。

此系列交换机的具体型号包括：S2008-EI、S2016-EI和S2403H-EI。

『S2000-SI和S3000-SI系列交换机端口限速配置流程』使用以太网物理端口下面的line-rate命令，来对该端口的出、入报文进行流量限速。

华为交换机配置文档

华为交换机配置命令大全第1章产品介绍1.1 产品简介随着Internet（因特网）的高速发展，人们对通信的需求已逐渐从传统的电话、传真、电报等低速业务向高速的Internet接入、可视电话、视频点播等宽带业务领域延伸，用户对上网速率的需求也越来越高。

在这种需求条件下，以太网接入因其成本低、速度高、使用简单而倍受市场的关注。

面对宽带网络建设的迅猛发展，华为公司根据不同的客户类型需求，推出了Quidway系列以太网交换机。

Quidway S2008B/Quidway S2016B/Quidway S2026B以太网交换机是华为公司自主开发的三款二层线速以太网交换产品，它除了能提供传统以太网的功能外，还针对楼道级交换机的特点，从软件、硬件及结构造型等方面进行了优化设计，因而特别适合于以太网宽带接入的要求。

Quidway S2008B/Quidway S2016B以太网交换机均为44mm高的盒式设备，可以壁挂安装。

S2008B以太网交换机提供8个固定的10/100Base-TX自适应端口，S2016B以太网交换机提供16个固定的10/100Base-TX自适应端口，此外两者都提供1个10/100Base-TX自适应上行端口及1个用于配置的Console口。

另外S2016B以太网交换机还提供1个扩展模块插槽，可选插100Base-FX多模光纤接口模块或100Base-FX单模光纤接口模块。

Quidway S2026B以太网交换机为42mm高的盒式设备，可以壁挂安装，也可以通过19英寸机架安装。

Quidway S2026B以太网交换机提供24个固定的10/100Base-TX自适应端口、1个100Base-TX上行端口（实际为1个100Base-TX上行端口复用为1个MDIX端口和1个MDI端口，同时只能有1个端口工作）、1个用于配置的Console口和1个扩展模块插槽，可选插100Base-FX多模光纤接口模块或100Base-FX 单模光纤接口模块。
