TP全流程制作及检验标准

合集下载

TP检验规范

TP检验规范
1:不可出现无触摸作用;
2:不可有破裂、划痕、刮花等不良。
实测/划线点击寿命测试仪
V
V
引线(FPC)拉力测试
将引线(FPC)末端附上100G的力,以着力点部位左右弯曲中心,各弯曲180度次数为5次以上
1:FPC无断裂、金手指无脱落;
2:产品能实现原有功能,不可出现触摸无作用。
实测/目视
V
V
跌落测试
将产品装配成整机,高度1.2m对6个面进行自由跌落,每个面跌落2次(对TP面积不小于机壳正面面积的40%或25cm2手机跌落高度为0.8m)
2:A区允许直径0.15mm*2个,2点间距必须≥20mm;颜色需与产品颜色一致。
目视/菲林卡
V
V
划痕
1:AA区划痕宽度W≤0.05mm,长度1.0mm≤L≤1.5mm,划痕颜色同产品颜色一致,最多接受2条,间距必须≥20mm;
2:A区划痕宽度W≤0.05mm,长度1.5mm≤L≤2.0mm,间距必须≥20mm,最多接受2条,颜色与产品一致,
2、不能有磨痕
实测/耐磨测试仪
V
V
点击试验
使用直径2mm的橡胶笔头垂直,以250G的力度,1次/秒来回敲击250,000次。
1:试验区域不可出现破裂;
2:产品仍能正常使用
实测/划线点击寿命测试仪
V
V
划线测试
使用直径2mm的手写笔头,250G的力度,以频率30次/分钟(来回为一次)在相同位置来回画线长度30—35mm,100,000次
会签单位
签名
日期












拟制
审核

TP检验标准

TP检验标准

TP检验标准1.目的适应本公司TP物料的来料检验需要。

2.适用范围本公司所有手机TP来料检验。

3.引用文件《TP样品承认书》、《物料确认书》4.抽样方案4.1 GB/T 2828.1-2003 IL=II级一次抽样方案。

4.2 合格质量水平(AQL值):A类=0 B类=0.1、C类=1.05. 检验内容5.1 TP区域定义:AA区域:显示区(A区)VA区域:可视区域(B区)LCD区域:视区外围(装机后看不到A V A LCD此区域)(C区)5.2.检验工具:放大灯、点线规、游标卡尺、测试夹具、酒精、无尘布。

溶剂:酒精(乙醇)适用于电阻薄膜式触摸屏检验环境:在环境光度为600~800LUX(20~40W日光灯)的条件下,人眼与被检测面距离为25~35cm,观察角度要求产品改变±45°角,观察时间为10S±5 S (如上图)5.3缺陷定义:5.3.1 致命缺陷(Critical Defect):产品存在对使用者的人身及财产安全构成威胁的缺陷或造成不能使用的缺陷或严重影响主要性能指标、功能不能实现的缺陷。

5.3.2 严重缺陷(Major Defect):功能缺陷影响正常使用;性能参数超出规格标准;漏元件、配件或主要标识,多出无关标识及其他可能影响产品性能的物品;包装存在可能危及产品形象的缺陷;导致最终客户拒绝购买的结构及外观缺陷。

5.3.3 次要缺陷(Minor Defect):影响外观的缺陷,不影响产品使用,最终客户有可能愿意让步接受的缺陷。

注:有些外观检查中发现的问题会影响到产品的功能,则按照功能缺陷的标准来确定缺陷等级;如按键脱落会导致按键无功能,为主要缺陷。

有些功能检查中发现的问题仅影响到产品观感,则按照外观缺陷的标准来确定缺陷等级;如按键漏光。

5.4具体判定标准如下: (W=宽度、D=直径、L=长度)外观检验部分检验项目缺陷定义点缺陷定义点缺陷尺寸D的定义: y D=(x+y)/2x线缺陷定义定义:宽度 W长度 L粒状异物缺陷描述判定标准D≤0.1mm 可以接受0.1mm<D≤0.15mm 在AA、VA区可接收2(间距大于10mm)0.15<D≤0.20 在AA、VA区可接收1个0.20<D 拒收线状异物、划伤W≤0.02mm 可以接受0.02<W≤0.04 5.0<L≤10.0,与另一异物或伤痕间距大于 10mm,可接受 2 处45°45°25cm45°0.04<W≤0.06 L≤5.0可接收一处0.06<W 不可接受破损、裂痕不可接受漏白边可视区显示白边不可接受装配断差要求小于0.2MM 符合装配要求毛边、披锋不允许仅限纯平TP背胶不良背胶叠加、无粘性不允许牛顿环规律性/非规律性 <1/6S可接受TP图标丝印图案字体不清晰、偏位倾斜45°角ICON边缘不可见的拒收膜鼓高度≤0.2mm 可接受结构尺寸尺寸不符根据样品规格书检验要求在公差范围内装配不良实际装配不良要求符合装配要求功能部分动作启动/关闭时间<10ms线性偏移度<2%绝缘电阻≥10MΩ DC 25V 电压下电阻值100Ω~600Ω X 方向输出端子间阻抗符合设计标准操作灵敏度手写笔加压80克砝码,书写不能有断笔、飞笔不良手写功能无飞笔、断笔、偏移等不良操控动作力≤110gf 用 R0.8mmABS+PC 材质笔头测试可靠性部分测试项目测试标准缺陷判定FPC剥离强度2KGF水平方向10S拉断NG B0.5KGF朝膜面垂直方向90度方向10S拉断NG BB 表面硬度按国标GB/T6739-1996,用3H三菱铅笔,在45°的角度,以750g(+5/-15g)的力度刻划产品表面,划5次B 点击测试250gf R=0.8MM 100万次 60~100次/分,测试后无飞笔、断笔等异常现象。

输血,手术前传染病筛查

输血,手术前传染病筛查

高特异性、高灵敏度
2006年深圳无偿献血乙肝筛查阳性结果确证分析结果: 进口试剂检出率0. 68 % ,国产试剂0. 55 % 有必要提高目前国产试剂的特异性和灵敏度; 血液筛查有必要采用高灵敏度特异性较好的进口试剂 南京市两对半ELISA中标试剂与美国进口试剂的比较: 五家公司中标试剂与美国进口试剂相比特异性一致 但敏感性前者稍低,五家中标试剂之间也存在质量上 的差别
无需输血有创手术(感染筛查四项)。 单独输血(感染筛查八项)。 有针对性的感染性疾病筛查(感染筛查HIV抗体、
感染筛查HCV抗体、感染筛查梅毒抗体、乙肝两对 定量(原倍)、乙肝二对半定量(稀释 ))。 梅毒高危人员筛查或治疗(感染筛查梅毒抗体、甲 苯胺红梅毒血清学试验、甲苯胺红梅毒血清学试验 5次) 急诊医嘱(急诊术前感染四项)。
未来实验室HCV筛查的进展
使用高灵敏度的检测试剂 使用Ag/Ab联合检测试剂 建立符合中国人群的Cut-off 值 建立Anti-HCV的确认程序

HIV主要传播途径
性接触传播
血液传播 母婴垂直传播 其他方式传播
HIV的实验室检测


HIV 特异性抗体检测 酶联免疫吸附实验-大批量处理 化学发光技术-封闭式全自动化 快速检测技术-试纸条 确认实验-重组免疫印迹实验(RIBA) HIV 特异性抗原检测 Ag/Ab联合检测(同时定性检测HIV p24抗原 和HIV-1或HIV-2抗体 )

避免错误结果 避免漏检

HCV主要传播途径


Percutaneous(经皮肤) 针头刺伤 血液透析 移植 针灸疗法 Permucosal(接触性传播) 血液传播 母婴垂直传播 性传播

产品质量检验程序

产品质量检验程序

产品质量检验程序在生产过程中,产品质量检验是确保产品符合质量标准的重要环节。

本文将介绍产品质量检验的程序,包括质量检验的目的、流程、方法和结果评估等方面。

一、质量检验的目的质量检验的主要目的是确保产品的合格率和可靠性。

通过检验,我们可以及时发现并纠正产品制造过程中的问题,提高产品质量,满足客户的需求和期望。

同时,质量检验也可以帮助企业降低成本、增强竞争力。

二、质量检验的流程质量检验的流程一般包括取样、测试、评估和记录等步骤。

1. 取样:根据检验标准和要求,从生产线上随机选取代表性样品。

2. 测试:对取样的产品进行相关的物理、化学、机械等测试,以评估其质量和性能。

3. 评估:根据测试结果和预设的质量标准,判断产品的合格性,并记录合格或不合格的结论。

4. 记录:将检验过程中的相关数据和结果进行记录,包括样品信息、检验结果、检验员等。

三、质量检验的方法产品质量检验可以采用各种方法和工具,下面介绍两种常用的方法:1. 外观检验:通过肉眼观察产品的外观,检查是否有瑕疵、变色、变形等表面缺陷。

2. 功能性检验:根据产品的设计要求,进行相应的功能测试,如电器产品的电流、电压测试,机械产品的运转试验等。

除了以上方法,还可以根据产品的特点和要求,采用其他专业的检验方法,如X射线检测、声波检测、拉力测试等。

四、质量检验结果评估在质量检验中,根据检验结果的合格与否,可以分为合格品和不合格品。

1. 合格品:符合质量标准和要求,可以正常出货或投入市场。

2. 不合格品:不符合质量标准和要求,需要进行相应的处理,如修复、重新制造或报废等。

对于不合格品,企业需要追溯其原因,采取相应的纠正措施,确保类似问题不再发生,并承担相应的责任。

五、质量检验的重要性质量检验在产品生产中具有重要的作用:1. 保证产品质量:通过检验,可以发现和排除产品生产过程中的缺陷和问题,确保产品的质量稳定和一致性。

2. 提高客户满意度:优质的产品可以满足客户的需求和期望,提高客户对企业的信任和满意度。

TP来料检验规范标准

TP来料检验规范标准

一、目的:通过检验TP生产来料(钢化玻璃、FPC、ITO玻璃、保护膜、背胶、胶水、吸塑盘、包装箱)的质量,确保不合格的材料不投入生产,保障TP产品的品质。

二、适用范围:TP来料质量检验;当本标准与其他标准冲突时适用于以下优先原则:设计(工艺、量产)文件〉本检验标准〉供方出货报告。

三、抽样水平:按M I L-S T D-105E检查水平I I,正常检查一次抽样方案进行四、抽样标准:注:外形尺寸(同一个型号)抽检数量为5pcs/批,小于10pcs的批次全检。

五、检验方法:1•检验方法:在正常工作环境下进行检验。

使用1000 ±200Lux日光灯,眼睛距离产品20 —30cm,目检10s,检查视角为30o —45o,(如有保护膜的必须揭开保护膜检查)。

2.检验完成后填写“来料检验验证单”,合格的盖蓝色“QCA ”章,不合格的盖红色“QCR” 章,交SQE确认。

3•检验合格后,在包装箱上贴上原材料检验合格证,并加盖蓝色“QCA ”章,检验不合格则在其包装箱上贴原材料不合格证,同时加盖红色“ QCR ”章。

4.不合格批经审批同意可特采使用,同时贴上原材料特采使用证。

5.检验不合格的来料的处理,按《来料不合格控制程序》执行。

备注:针对单个不良判定OK的情况下,同一产品不可同时出现三种不良现象。

六、检验判定项目:1.FPC检验标准:1.1FPC外观检验标准:1.2 FPC电性能检验标准:1.3 FPC包装检验标准:2.钢化玻璃检验标准:2.1.适用于》5寸的产品,其中A区:正面油墨区,B区:透明区,C区:背面油墨区2.2钢化玻璃外观检验标准:注:①为点缺陷的平均直径2.3钢化玻璃电性能检验标准:3.ITO玻璃的检验标准:3.1ITO玻璃外观检验标准:3.2ITO玻璃电性能检验标准:4.UV胶水外观检验标准:5.背胶(衬垫,高温胶纸,保护膜)检验标准:6.免检材料(辅料):7.外包装箱与吸塑盘检验标准:具体型号规格以设计要求为准,符合BOM文件要求8.来料可靠性测试检验标准:详细可靠性测试内容参见《TP可靠性测试规范》。

TP检验标准

TP检验标准

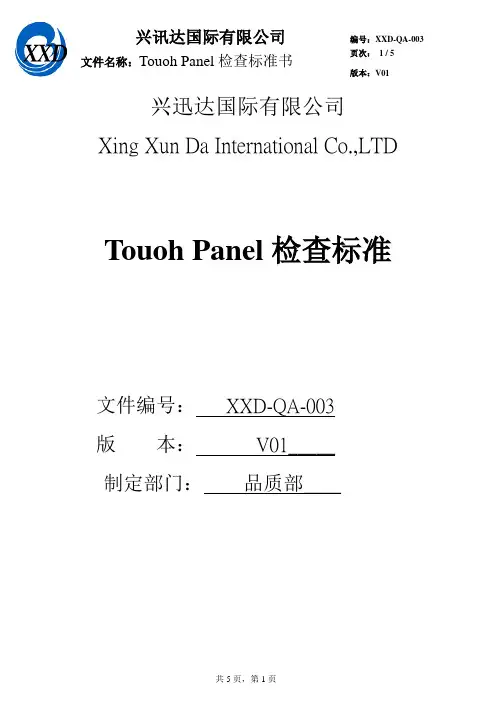

兴讯达国际有限公司编号:XXD-QA-003 文件名称:Touoh Panel检查标准书页次: 1 / 5版本:V01兴迅达国际有限公司Xing Xun Da International Co.,LTD Touoh Panel检查标准文件编号:XXD-QA-003版本:V01_____制定部门:品质部____共5页,第1页1、目的:明确地描述和定义Touoh Panel 产品不合格项目检查规范,确保正确的实施检查产品外观及功能,使产品满足客户的要求。
