接地电阻规范标准要求

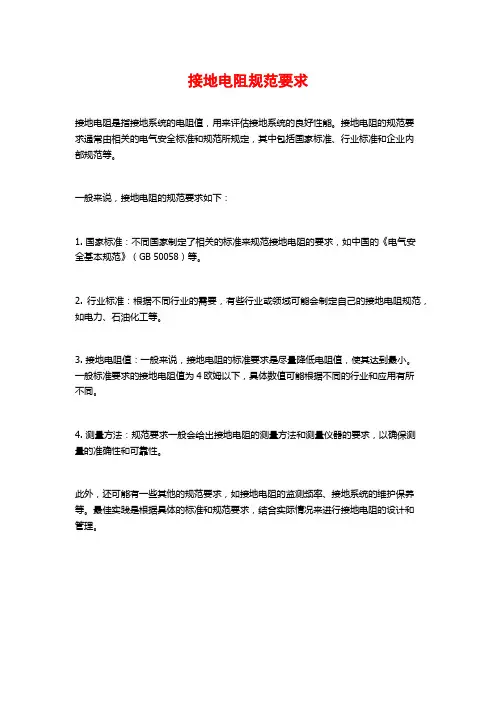

标准接地电阻规范要求：

1、独立的防雷保护接地电阻应小于等于10欧；

2、独立的安全保护接地电阻应小于等于4欧；

3、独立的交流工作接地电阻应小于等于4欧；

4、独立的直流工作接地电阻应小于等于4欧；

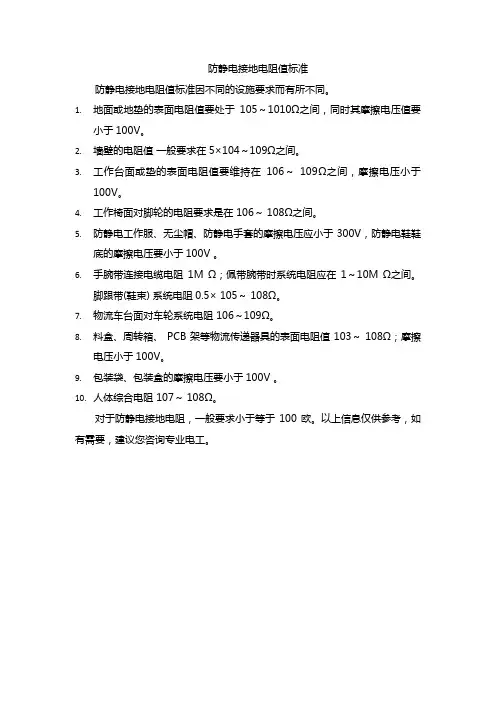

5、防静电接地电阻一般要求小于等于100欧。

6 共用接地体(联合接地)应不大于接地电阻1欧。

【避雷针的地线属于防雷保护接地，如果避雷针接地电阻和防静电接地电阻都是按要求设置的，那么就可以将防静电设备的地线与避雷针地线接在一起，因为避雷针的接地电阻比静电接地电阻小10倍，因此发生雷电事故时，大部分雷电将从避雷针地泄放，经过防静电地的电流则可以忽略不计。】

接地分三种

保护接地：电气设备的金属外壳，混凝土、电杆等，由于绝缘损坏有可能带电，为了防止这种情况危及人身安全而设的接地。1Ω以下

防静电接地：防止静电危险影响而将易燃油、天然气贮藏罐和管道、电子设备等的接地。防雷接地：为了将雷电引入地下，将防雷设备（避雷针等）的接地端与大地相连，以消除雷电过电压对电气设备、人身财产的危害的接地，也称过电压保护接地。

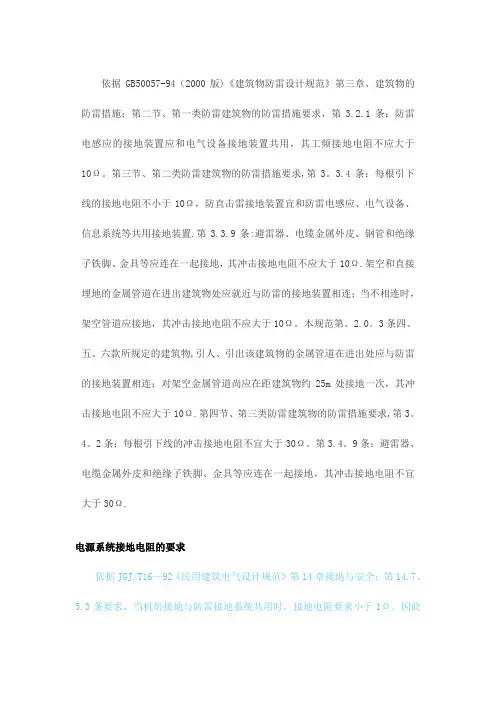

电气装置的接地电阻值很多，不同的系统根据配电系统的不同以及接地故障电流的大小规定了不同的电阻值，把目前规范中的一些规定值现做一个摘录。其中有两本规范根据09年建设部文件已经更新或者作废了。但仍然可以参考。

（1）信号接地——为保证信号具有稳定的基准电位而设置的接地。

（2）功率接地——除电子设备系统以外的其他交、直流电路的工作接地。

（3）保护接地——为保证人身及设备安全的接地。

14.7.4.3 电子设备接地电阻值除另有规定外，一般不宜大于4Ω并采用一点接地方式。电子设备接地宜与防雷接地系统共用接地体。但此时接地电阻不应大于1Ω。若与防雷接地系统分开，两接地系统的距离不宜小于20m。不论采用共用接地系统还是分开接地系统，均应满足本规范第12章防雷有关条款的规定。

电子设备应根据需要决定是否采用屏蔽措施。

（1）直流地（包括逻辑及其他模拟量信号系统的接地）。

（2）交流工作地。

（3）安全保护地。

以上三种接地的接地电阻值一般要求均不大于4Ω。在通常情况下，电子计算机的信号系统，不宜采用悬浮接地。

14.7.5.2 电子计算机的三种接地装置可分开设置。

如采用共用接地方式，其接地系统的接地电阻应以诸种接地装置中最小一种接地电阻值为依据。若与防雷接地系统共用，则接地电阻值应≤1Ω。

参照《民用建筑电气设计规范》JGJ16-2008第11、12、22及23章的相关规定，在常规情况下：

2）配电变压器位于建筑物外部时，低压电缆在引入该建筑物处，对于TN-S或TN-C-S系统，PE线或4">应重复接地，接地电阻不宜超过10Ω；对于TT系统，PE线单独接地，接地电阻不宜超过4Ω；

3）对于第二、三类防雷建筑物，当专引人工防雷引下线时（该情形极少），每根引下线的冲击电阻分别不宜大于10Ω、30Ω; 当利用自然防雷引下线时，每根引下线的冲击电阻数值可不做规定；

4）除另有规定外，电子、信息及计算机设备接地电阻值不宜大于4Ω；

5）当采用共用接地方式时，其接地电阻应以诸种接地系统中要求接地电阻最小的数值作为依据。除另有规定外，诸种接地系统与防雷接地系统共用接地体时，接地电阻值不应大于1Ω。

另须特别注意：判断建筑物内的电子、信息及计算机设备的存在与否，一般是以其设备机房及主机设备的存在与否作为重要衡量标志的。

11.0.4 综合布线系统采用屏蔽措施时，必须有良好的接地系统，并应符合下列规定：

1 保护地线的接地电阻值，单独设置接地体时，不应大于4Ω，采用联合接地体时，不应大于1Ω。

2 采用屏蔽布线系统时，所有屏蔽层应保持连续性。

3 采用屏蔽布线系统时，屏蔽层的配线设备（FD或BD)端必须良好接地,用户(终端设备)端视具体情况宜接地,两端的接地应连接至同一接地体。若接地系统中存在两个不同的接地体时，其接地电位差不应大于1Vr.m.s。

7.0.3在电信间、设备间及进线间应设置楼层或局部等电位接地0">。综合布线系统应采用共用接地的接地系统，如单独设置接地体时，接地电阻不应大于4Ω。如布线系统的接地系统中存在两个不同的接地体时，其接地电位差不应大于1Vr.m.s。

7.0.5楼层安装的各个配线柜(架、箱)应采用适当截面的绝缘铜导线单独布线至就近的等电位接地装置，也可采用9">内等电位接地铜排引到建筑物共用接地装置，铜导线的截面应符合设计要求。

7.0.6缆线在雷电防护区交界处，屏蔽电缆屏蔽层的两端应做等电位连接并接地。

2.9.2 接收天线的竖杆（架）上应装设避雷针。避雷针的高度应能满足对天线设施的保护。当安装独立的避雷针时，避雷针与天线之间的最小水平间距应大于3m。

2.9.3 独立避雷针和接收天线的竖杆均应有可靠的接地。当建筑物已有防雷接地系统时，避雷针和天线竖杆的接地应与建筑物的防雷接地系统共地连接；当建筑物无专门的防雷接地可利用时，应设置专门的接地装置，从接闪器至接地装置的引下线宜采用两根，从不同的方位以最短的距离沿建筑物引下；其接地电阻不应大于4Ω。

2.5.3 系统的接地，宜采用一点接地方式。接地母线应采用铜质线。接地线不得形成封闭回路，不得与强电的电网零线短接或混接。

2.5.4 系统采用专用接地装置时，其接地电阻不得大于4Ω；采用综合接地网时，其接地电阻不得大于1Ω。

防雷接地装置宜与电气设备接地装置和埋地金属管道相连，当不相连时，两者间的距离不宜小于20m。

第6.3.7条、静电接地可以经限流电阻及自己的连接线与接地装置相连，限流电阻的阻值宜为

第6.4.1条电子计算机机房接地装置的设置应满足人身的安全及电子计算机正常运行和系统设备的安全要求。

易燃易爆场所防雷装置检测技术规范静电接地电阻值有特殊规定的，按其规定执行；当采取间接静电接地时，其接地电阻不应大于1MΩ。

5.2.3 共用接地装置应与总等电位接地端子板连接，通过接地干线引至楼层等电位接地端子板，由此引至设备机房的局部等电位接地端子板。局部等电位接地端子板应与预留的楼层主钢筋接地端子连接。接地干线宜采用多股铜芯导线或铜带，其截面积不应小于16mm2。接地干线应在电气竖井内明敷，并应与楼层主钢筋作等电位连接。

5.2.4 不同楼层的综合布线系统设备间或不同雷电防护区的配线交接间应设置局部等电位接地端子板。楼层配线柜的接地线应采用绝缘铜导线，截面积不小于16mm2。

5.2.5 防雷接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时，接地装置的接地电阻值必须按接入设备中要求的最小值确定。

5.2.6 接地装置应优先利用建筑物的自然接地体，当自然接地体的接地电阻达不到要求时应增加人工接地体。

5.2.7 当设置人工接地体时，人工接地体宜在建筑物四周散水坡外大于1m处埋设成环形接地体，并可作为总等电位连接带使用。

第3.1.1条不利用大地作为信号回路的厂（矿）区电话交换机、载波机、调度电话总机、会议电话汇接机或终端机、有线广播扩音机、生产扩音机等通信设备的接地装置的电阻值应符合下列规定：
