四路抢答器
四路抢答器
编码、译码显示电路
该电路的工作状态 如下表所示
O3 0 0 0 1 O2 0 0 1 0 O1 0 1 0 0 O0 1 0 0 0 C 0 0 0 1 B 0 1 1 0 A 1 0 1 0 显 示 1 2 3 4
四路抢答器
电路总图
电路功能：1.四路抢答，具有锁存显示的功能； 2.脉冲输入，防止提前抢答触发。
按键电路
K5为清除按键，按下时清除前一 次抢答锁存状态，并进入抢答状态 K1-K4为抢答按键，只有在抢答器 进入抢答状态时，按下按键才能进 行抢答，提前按下按键或长按都无 效。
自锁电路
当D0-D4=0时，O0-04输出低电平， 或门（二极管D7-D10、电阻R16组成） 也为低电平，与非门输出高电平，锁 存允许端 LE 为高电平，On随数据 Dn 而变。 假设D0-D4中D0输入一个高电平， 那么O0就输出高电平经或门（二极管 D7-D10、电阻R16组成），送到与非 门，使与非门输出低电平，而锁存允 许端 LE低电平使On 被锁存在已建立 的数据电平。
四路抢答器电路组成及工作原理(含电路图)
电路组成及工作原理四路竞赛抢答器总电路原理图如图1所示。
图1 四路竞赛抢答器原理图1．抢答器电路原理：如图2，IO1，IO2，IO3，IO4分别为抢答器按钮的输入端，开始抢答，假设IO1抢答成功，通过四D触发器输出Q1=1，Q1’=0，而Q 2’=Q3’=Q4’=1,通过四输入与非门后，输出高电平，再经过反相器输出低电平，再经过两输入与非门，输出低电平，此时四D触发器处于保持状态，并且其他按钮的输入不起作用，IO1的抢答信号被锁存。
此时LED1发光并且蜂鸣器发出响声。
其他抢答按钮同理。
图2 抢答器部分电路图2.计时电路原理：计时电路为两片74LS160用置数法构成的31进制计数器，因为可以为了让答题者直观的看到30S这个时间点，所以设置了31进制的计数器。
两片的四个输入端均接低电平，两片的输出端分别接七段译码管直接显示数字，高位的74LS160芯片的Q1Q2接到一个二输入的与非门（U8A）输出到计数器的LD端、三输入与非门端、反相器端。
输出到LD端是为了构成31进制计数器，当高位变为3时，计数器置0。
输出到三输入与非门（U9A）和时钟脉冲、开关的电平信号一起输入到与非门中，这就是为什么能控制计时的开始与暂停了，当开关输入低电平时，无论是否有时钟信号，时钟均不发生改变，此时时钟信号为无效信号；而当开关输入高电平时，U8A输出也为高，因此，时钟信号为有效信号，因此，凭借这样的类似锁存的电路，就可以控制计时的开始与暂停。
而当时间到了30s时，U8A输出为低电平，时钟信号又成为无效信号，时间被停止在30s，此时将U8A信号通过一个反相器输出到蜂鸣器，蜂鸣器发出响声。
图3 计时器电路3.555函数发生器：输出高电平时间：T1=(R1+R2)Cln2 输出低电平时间：T2=R2Cln2 振荡周期：T=(R1+2R2)Cln2图4 555函数发生器。

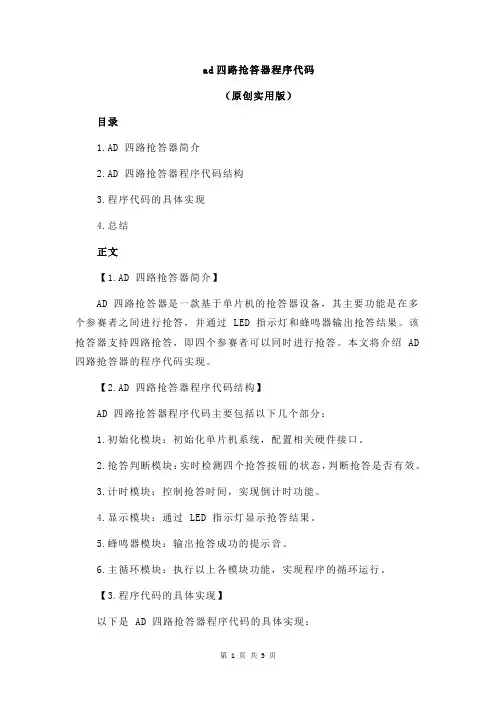

ad四路抢答器程序代码
ad四路抢答器程序代码（原创实用版）目录1.AD 四路抢答器简介2.AD 四路抢答器程序代码结构3.程序代码的具体实现4.总结正文【1.AD 四路抢答器简介】AD 四路抢答器是一款基于单片机的抢答器设备，其主要功能是在多个参赛者之间进行抢答，并通过 LED 指示灯和蜂鸣器输出抢答结果。
该抢答器支持四路抢答，即四个参赛者可以同时进行抢答。
本文将介绍 AD 四路抢答器的程序代码实现。
【2.AD 四路抢答器程序代码结构】AD 四路抢答器程序代码主要包括以下几个部分：1.初始化模块：初始化单片机系统，配置相关硬件接口。
2.抢答判断模块：实时检测四个抢答按钮的状态，判断抢答是否有效。
3.计时模块：控制抢答时间，实现倒计时功能。
4.显示模块：通过 LED 指示灯显示抢答结果。
5.蜂鸣器模块：输出抢答成功的提示音。
6.主循环模块：执行以上各模块功能，实现程序的循环运行。
【3.程序代码的具体实现】以下是 AD 四路抢答器程序代码的具体实现：1.初始化模块：```cvoid Init(){// 初始化单片机系统// 配置相关硬件接口// 例如：GPIO 初始化、中断配置等}```2.抢答判断模块：```cvoid CheckAnswer(){uint8_t Button = 0;uint8_t Count = 0;// 检测四个抢答按钮的状态// 如果某个按钮被按下，计数器 Count 增加 for (int i = 0; i < 4; i++){if (Button & (1 << i)){Count++;}}// 如果 Count 为 1，说明有一个按钮被按下，抢答有效 if (Count == 1){// 处理抢答成功的逻辑Button = Count;}}```3.计时模块：```cvoid Timer(){// 控制抢答时间，实现倒计时功能// 例如：使用定时器实现倒计时}```4.显示模块：```cvoid Display(){// 通过 LED 指示灯显示抢答结果// 例如：根据 Button 的值，点亮相应的 LED 灯}```5.蜂鸣器模块：```cvoid Beep(){// 输出抢答成功的提示音// 例如：使用蜂鸣器发出提示音}```6.主循环模块：```cvoid Main(){while (1){Init();Timer();CheckAnswer();Display();Beep();}}```【4.总结】本文详细介绍了 AD 四路抢答器的程序代码实现，包括初始化模块、抢答判断模块、计时模块、显示模块、蜂鸣器模块和主循环模块。
四路抢答器电路组成及工作原理(含电路图)
电路组成及工作原理四路竞赛抢答器总电路原理图如图1所示。
图1 四路竞赛抢答器原理图1．抢答器电路原理：如图2，IO1，IO2，IO3，IO4分别为抢答器按钮的输入端，开始抢答，假设IO1抢答成功，通过四D触发器输出Q1=1，Q1’=0，而Q 2’=Q3’=Q4’=1,通过四输入与非门后，输出高电平，再经过反相器输出低电平，再经过两输入与非门，输出低电平，此时四D触发器处于保持状态，并且其他按钮的输入不起作用，IO1的抢答信号被锁存。
此时LED1发光并且蜂鸣器发出响声。
其他抢答按钮同理。
图2 抢答器部分电路图2.计时电路原理：计时电路为两片74LS160用置数法构成的31进制计数器，因为可以为了让答题者直观的看到30S这个时间点，所以设置了31进制的计数器。
两片的四个输入端均接低电平，两片的输出端分别接七段译码管直接显示数字，高位的74LS160芯片的Q1Q2接到一个二输入的与非门（U8A）输出到计数器的LD端、三输入与非门端、反相器端。
输出到LD端是为了构成31进制计数器，当高位变为3时，计数器置0。
输出到三输入与非门（U9A）和时钟脉冲、开关的电平信号一起输入到与非门中，这就是为什么能控制计时的开始与暂停了，当开关输入低电平时，无论是否有时钟信号，时钟均不发生改变，此时时钟信号为无效信号；而当开关输入高电平时，U8A输出也为高，因此，时钟信号为有效信号，因此，凭借这样的类似锁存的电路，就可以控制计时的开始与暂停。
而当时间到了30s时，U8A输出为低电平，时钟信号又成为无效信号，时间被停止在30s，此时将U8A信号通过一个反相器输出到蜂鸣器，蜂鸣器发出响声。
图3 计时器电路3.555函数发生器：输出高电平时间：T1=(R1+R2)Cln2输出低电平时间：T2=R2Cln2振荡周期：T=(R1+2R2)Cln2图4 555函数发生器。
四路抢答器原理
四路抢答器原理
四路抢答器是一种常见的教学辅助设备，它可以在教学、培训、考试等场合中起到很好的作用。
它的原理是通过电子技术实现多路同时抢答的功能，下面我们来详细介绍一下四路抢答器的原理。
四路抢答器由主控模块、无线接收模块、手柄模块和显示模块组成。
主控模块是整个抢答器的核心部分，它负责控制整个系统的工作。
无线接收模块负责接收来自手柄模块的信号，并将抢答结果传输给主控模块。
手柄模块是供学生使用的，学生可以通过手柄模块进行抢答。
显示模块用于显示抢答结果。
在使用四路抢答器时，首先需要将主控模块和无线接收模块进行配对，然后将手柄模块与无线接收模块进行配对。
接下来，学生可以通过手柄模块进行抢答，当学生按下手柄上的按钮时，手柄模块会发送信号给无线接收模块，无线接收模块再将信号传输给主控模块。
主控模块接收到信号后，会根据抢答时间的先后顺序进行排序，并将结果显示在显示模块上。
四路抢答器的原理实际上是利用了无线通信技术和微处理器技术。
无线通信技术使得手柄模块和无线接收模块之间可以进行远程通信，而微处理器技术则使得主控模块能够对接收到的信号进行处理和排序。
通过这些技术的应用，四路抢答器可以实现多路同时抢答的功能，为教学和考试等场合提供了便利。
总的来说，四路抢答器原理是通过无线通信技术和微处理器技术实现多路同时抢答的功能。
它的应用为教学和考试等场合提供了便利，可以有效提高教学和考试的效率，是一种非常实用的教学辅助设备。
四路抢答器的工作原理
四路抢答器的工作原理
四路抢答器是一种用于比赛或课堂互动的设备，它的工作原理可以分为以下几个步骤：
1. 选择器工作原理：四路抢答器通常由一台主机和多个从机组成。
主机负责控制整个系统的运行，具有选题的功能。
从机用于抢答者按键进行抢答。
当选中一个从机进行答题时，主机通过选择器的工作原理确定并显示出抢答者的答题结果。
2. 按键传输原理：抢答者按下从机上的按钮，会产生一个电信号。
此信号通过电路传输给主机。
通常使用的是串行传输方式，通过数据线将按键信息传送给主机。
3. 选择器工作原理：主机内部有一个选择器，负责识别从机的信号。
选择器会扫描每个从机，当检测到有按键信号输出时，就会确定该从机为答题者，并停止扫描其他从机。
这样可以确保答题者能够被准确地识别和显示。
4.结果显示原理：当选择器确定答题者后，主机会根据答题者
信息，在显示屏上显示答题者的编号或名称，以确定答题者的身份。
通过上述步骤，四路抢答器能够准确地选择和显示答题者的答题结果，实现比赛或课堂互动的目的。
项目八四路抢答器电路的安装与调试
项目八四路抢答器电路的安装与调试电路功能分析授课教师授课内容四路抢答器电路功能分析授课班级授课地点授课时间2教学目标知识目标1.能说出四路抢答器电路在实际生活中的应用；2.能讲述四路抢答器电路的结构组成；3.能叙述四路抢答器电路的功能。
能力目标1.能识读四路抢答器电路原理图；2.能分析元器件在电路中的作用；3.能分析四路抢答器电路的工作原理。
情感态度与价值观1.激发四路抢答器电路学习兴趣；2.培养四路抢答器电路学习信心。
教学重难点教学重点：分析电路工作原理。
教学难点：分析元器件在电路中的作用。
教学模式启发讨论式教具准备教材、教学设计、PPT等教学过程设计教学过程教学内容一、认识四路抢答器电路1.四路抢答器电路数字式抢答器允许抢答者在规定的时间范围内进行抢答，用数字显示抢先者的序号，并配有相应的灯光指示和声音提醒功能；对犯规抢答者（指在抢答开始命令下达前抢答），除用声、光报警外，还应显示出犯规者的序号；若规定抢答时间已过，要告示任何输入的抢答信号均无效，除非重新下达抢答命令。
2.生活中常见的四路抢答器二、识读电路图四路抢答器电路结构1.抢答电路；2.振荡电路；3.锁存电路；4.编码电路；5.译码驱动；6.数码显示三、分析电路工作原理1.抢答电路S1-S4为抢答键，分别与电阻R1-R4组合形成抢答电路，抢答键按下时输出高电平，没有按下时输出低电平。
2.振荡电路振荡电路由NE555集成电路U5和定时元件R13、R14、C2等组成，为U1提供时钟脉冲。
3.锁存电路锁存电路由U1和与非门U2A、U2B、U3A组合而成。
U1为74LS175型4 D触发器，①脚为0时，所有Q输出为0，输出为1；⑨脚为时钟输入端，在CP上升沿时将D 触发器的输入电平，存入相应触发器。
4.编码电路编码电路由U1、U3B与按键开关S1-S4组成。
当S1抢先按下时，U4输入端数码DCBA=0001；当S2抢先按下时，U4输入端数码DCBA=0010；当S3抢先按下时，U4输入端数码DCBA=0011；当S4抢先按下时，U4输入端数码DCBA=0100。
四路抢答器原理
四路抢答器原理
四路抢答器是指可以同时连接四个组别的抢答器设备，用于课堂和会议等场合。
其原理是通过一个中央控制器将四个抢答器连接在一起，并控制抢答器的工作状态。
通常，中央控制器会发出信号，使四个抢答器同时开始工作，等待用户抢答。
当用户按下抢答器上的按钮时，抢答器会向中央控制器发送信号，表示该用户抢到了答题权。
中央控制器会记录下抢答器的编号，并在显示屏上显示出来。
同时，中央控制器会停止向其他抢答器发送信号，以保证只有一个用户能够回答问题。
如果出现多个用户同时按下按钮的情况，中央控制器会根据设定的规则来确定答题权的归属。
例如，可以按照时间顺序或者随机顺序来判断先后顺序，以保证公平性和准确性。
总之，四路抢答器通过中央控制器实现了多个用户同时抢答的功能，方便了课堂和会议的管理，并提高了答题的效率和准确率。
四路抢答器的实训报告
四路抢答器的实训报告一、实训目的本次实训的目的是学习和掌握四路抢答器的工作原理、组装方法以及使用技巧，提高学生们对电子电路的理解和实践能力。
二、实训内容1. 抢答器原理四路抢答器是一种常用于比赛、考试等场合的设备，其原理是通过控制电路中继电器的开关状态，使得只有按下按钮的选手才能够发出声音。
具体来说，当选手按下按钮时，按钮上方的微动开关会闭合，使得对应的继电器吸合，从而将该选手对应的喇叭接通。
同时，其他选手所按下的按钮则不能接通喇叭。
2. 抢答器组装为了完成本次实训，我们需要准备以下材料：四路抢答器PCB板、继电器、按钮开关、LED灯等元件。
首先，在PCB板上焊接好所有元件，并按照原理图连接好各个部分之间的线路。
然后进行调试，在确保各个部分正常工作之后，将整个电路固定在盒子内，并安装好外部开关和喇叭。
3. 抢答器使用在使用过程中，首先需要将四个喇叭和电源线连接好，并将整个设备接通电源。
然后，选手按下自己对应的按钮，如果该选手先按下，则他的喇叭会发出声音，其他选手则不能发声。
在比赛或考试中，可以通过这种方式来进行抢答。
三、实训过程1. 抢答器原理在实训开始前，我们首先学习了四路抢答器的原理。
通过学习原理图和电路图，我们了解到抢答器是如何工作的，并且明白了各个部分之间的联系和作用。
2. 抢答器组装在熟悉了抢答器的原理之后，我们开始进行组装。
首先，我们需要准备好所有元件，并根据原理图焊接好PCB板上的元件。
然后，我们将各个部分之间的线路连接起来，并进行调试。
在调试过程中，我们发现有些元件没有焊接好或者连接不良等问题，需要及时修复。
3. 抢答器使用在完成组装和调试之后，我们开始使用抢答器进行实践操作。
首先需要将四个喇叭和电源线连接好，并将整个设备接通电源。
然后，在按下按钮时可以听到对应喇叭发出声音。
通过多次测试和比较，我们发现抢答器的响应速度很快，而且稳定性也非常好。
四、实训总结通过本次实训，我们不仅学习了四路抢答器的工作原理和组装方法，还掌握了其使用技巧和注意事项。
四路竞赛抢答器实习报告
一、实习目的通过本次实习，使学生掌握四路竞赛抢答器的原理和设计方法，提高学生的动手能力和实践能力，培养学生的创新思维和团队合作精神。
二、实习内容本次实习主要涉及以下内容：1. 四路竞赛抢答器原理分析四路竞赛抢答器是一种具有优先输出的电子电路，主要用于各类竞赛中的抢答。
在四路抢答器中，每组选手有一个抢答按钮，当主持人按下开始按钮后，选手按下抢答按钮，抢答器会显示抢答成功的选手编号，并发出音响提示。
2. 四路竞赛抢答器硬件设计四路竞赛抢答器的硬件设计主要包括以下几个部分：（1）按键电路：包括四个选手抢答按钮和一个主持人开始按钮。
（2）锁存电路：用于锁存抢答成功的选手编号。
（3）译码显示电路：将锁存的选手编号转换为数码管显示。
（4）音响电路：用于发出音响提示。
（5）定时电路：用于设定抢答时间。
3. 四路竞赛抢答器软件设计四路竞赛抢答器的软件设计主要包括以下几个部分：（1）按键扫描：扫描选手抢答按钮和主持人开始按钮的状态。
（2）锁存处理：当抢答按钮被按下时，将抢答成功的选手编号锁存。
（3）译码显示：将锁存的选手编号转换为数码管显示。
（4）音响提示：当抢答成功时，发出音响提示。
（5）定时处理：设定抢答时间，并在时间到时发出音响提示。
三、实习过程1. 理论学习首先，我们学习了四路竞赛抢答器的原理和设计方法，了解了硬件设计和软件设计的具体内容。
2. 硬件制作根据设计图纸，我们按照以下步骤制作了四路竞赛抢答器的硬件：（1）焊接按键电路：焊接四个选手抢答按钮和一个主持人开始按钮。
（2）焊接锁存电路：焊接锁存电路所需的元器件。
（3）焊接译码显示电路：焊接译码显示电路所需的元器件。
（4）焊接音响电路：焊接音响电路所需的元器件。
（5）焊接定时电路：焊接定时电路所需的元器件。
3. 软件编写根据设计要求，我们编写了四路竞赛抢答器的软件，包括按键扫描、锁存处理、译码显示、音响提示和定时处理等功能。
4. 系统调试在硬件制作和软件编写完成后，我们对四路竞赛抢答器进行了系统调试，确保各个功能正常运行。
单片机的四路电子抢答器设计
单片机的四路电子抢答器设计设计四路电子抢答器可以用单片机来实现。
抢答器通常包括主控板、显示屏、按键模块、信号输入模块和声音模块，下面我将详细介绍设计过程。
一、系统硬件设计部分：1.主控板：使用单片机作为主控处理器，常见的有51系列、AVR系列和STM32系列等。
根据所选单片机的引脚分配情况，设计电路板布线。
2.显示屏：使用液晶显示屏来显示题目和选手答案情况。
选择适合的液晶显示屏，并连接到主控板上。
3.按键模块：设置每个选手的抢答按键，可以使用带有独立按键的矩阵键盘模块，也可以使用独立的按键和扩展IO口。
4.信号输入模块：接收抢答信号，可以使用红外接收器模块，当选手按下抢答键时发射红外信号，由红外接收器模块接收。
也可以选择其他合适的接收方式。
5.声音模块：用于提醒和提示答题情况，可以使用蜂鸣器模块，通过主控板控制发声。
二、系统软件设计部分：1.初始化：在主控板上编写程序，进行硬件初始化，包括液晶屏初始化、按键模块初始化、红外接收模块初始化等操作。
2.题目显示：通过液晶显示屏展示当前抢答题目。
3.抢答检测：主控板通过循环扫描检测按键状态，当检测到一些按键按下时，记录该选手抢答，并停止其他选手的抢答。
4.抢答结果显示：通过液晶显示屏显示抢答结果，标识各个选手的抢答顺序。
5.声音提示：根据抢答结果，通过蜂鸣器模块进行声音提示，例如正确答案和错误答案的不同提示音。
6.重复抢答：在抢答过程中，如果有选手重复抢答，可以通过程序进行判断并作相应的提示。
7.复位操作：可以设置一个复位按钮，用于清除抢答结果和重新开始抢答。
三、系统工作流程：1.开机初始化：主控板上电初始化，配置各个模块，显示“待机”状态。
2.显示题目：主控板从题库中读取题目内容，并通过液晶显示屏展示给选手。
3.抢答：选手按下抢答按钮，主控板检测到按键状态变化并记录抢答情况。
4.显示抢答结果：主控板通过液晶显示屏显示抢答结果，标识各个选手的抢答顺序。
四路抢答器课程设计
四路抢答器课程设计一、课程目标知识目标：1. 学生理解并掌握四路抢答器的基本工作原理；2. 学生能够描述四路抢答器的电路组成及其功能；3. 学生掌握数字电路中基本逻辑门的使用，并了解其在抢答器中的应用。
技能目标：1. 学生能够独立完成四路抢答器的电路搭建；2. 学生能够通过实际操作，解决抢答器电路中出现的问题；3. 学生能够运用所学知识，设计简单的数字电路。
情感态度价值观目标：1. 学生培养对电子技术的兴趣，提高学习主动性和积极性；2. 学生在团队合作中，学会相互尊重、沟通与协作；3. 学生在课程学习过程中，树立正确的价值观，认识到科技发展对国家和社会的重要性。
课程性质：本课程属于电子技术领域，结合物理知识与实际操作，提高学生的动手能力和解决问题的能力。
学生特点：初三学生，具备一定的物理知识和动手能力，对电子技术有一定的好奇心。
教学要求：结合学生特点，注重理论与实践相结合，鼓励学生动手实践，提高学生的创新意识和团队协作能力。
通过课程目标的分解，将预期学习成果具体化，便于后续教学设计和评估。
二、教学内容1. 数字电路基础知识- 逻辑门原理及种类（与门、或门、非门等）- 四路抢答器电路原理2. 四路抢答器电路组成- 抢答信号发生器- 逻辑判断电路- 锁定电路- 指示灯电路3. 电路搭建与调试- 数字电路元件的识别与使用- 四路抢答器电路搭建方法- 电路调试技巧及故障排查4. 教学大纲- 第一章：数字电路基础知识（1课时）- 第二章：四路抢答器电路组成（1课时）- 第三章：电路搭建与调试（2课时）5. 教材关联- 《电子技术基础》第四章：数字电路基础- 《电子技术基础》第五章：数字电路应用实例教学内容安排和进度：第一周：数字电路基础知识学习，了解逻辑门原理及种类；第二周：学习四路抢答器电路组成，分析各部分功能；第三周：动手搭建四路抢答器电路，进行调试与故障排查；第四周：巩固所学知识，开展小组合作，设计并展示创新性数字电路作品。
设计四路抢答器课程设计
设计四路抢答器课程设计一、课程目标知识目标：1. 让学生掌握四路抢答器的电路原理，理解并能够描述其工作过程。
2. 使学生了解抢答器中各个电子元件的功能和作用，如按钮、晶体管、继电器等。
3. 让学生掌握数字电路的基本知识，能够运用逻辑门设计简单的数字电路。
技能目标：1. 培养学生动手操作能力，能够独立完成四路抢答器的搭建和调试。
2. 提高学生的问题解决能力，能够分析并排除抢答器故障。
3. 培养学生的团队协作能力，通过小组合作完成抢答器的设计和制作。
情感态度价值观目标：1. 激发学生对电子技术的兴趣，培养其创新意识和探索精神。
2. 培养学生严谨的科学态度，注重实践操作的安全性和准确性。
3. 增强学生的竞争意识，培养良好的比赛道德和团队精神。
课程性质：本课程为电子技术实践课程，结合理论教学，注重培养学生的动手能力和实际操作技能。
学生特点：本课程面向初中生，学生对电子技术有一定的基础，好奇心强，喜欢动手操作。
教学要求：教师需提供详细的电路原理讲解，指导学生动手实践，注重培养学生的实际操作能力和问题解决能力。
在教学过程中，关注学生的个体差异，给予个性化指导。
通过课程学习，使学生能够将所学知识应用于实际项目中，提高其综合素养。
二、教学内容1. 电路基础知识回顾：包括电路的组成部分、电路图的识别、基本电路类型等，关联教材第二章内容。
2. 四路抢答器电路原理：详细讲解抢答器的电路构成、工作原理及各部分功能，关联教材第四章第三节。
- 按钮开关的作用与使用方法- 晶体管放大电路的原理- 继电器的工作原理及其在抢答器中的应用3. 数字电路基础：介绍与门、非门、或门等基本逻辑门的功能和应用，关联教材第五章内容。
4. 抢答器设计与制作：- 设计抢答器电路图，明确各元件连接方式- 动手搭建和调试抢答器，关联教材实验操作部分- 故障分析与排除，提高问题解决能力5. 抢答器应用与拓展：探讨抢答器在实际生活中的应用，如知识竞赛等，激发学生创新思维。
四路抢答器原理
四路抢答器原理
四路抢答器是一种用于比赛抢答环节的设备，其原理是通过无线电信号的传输和接收，实现抢答信号的发送和接收。
四路抢答器由一台主机和多个抢答器组成。
主机负责控制抢答的过程，包括分配抢答次序、接收抢答信号和显示抢答结果。
抢答器则负责发送抢答信号，并获取抢答结果。
具体实现上，主机通过无线电信号向各个抢答器发送信号，抢答器会接收到信号后立即发送抢答信号回主机。
主机会记录下抢答信号的时间顺序，并根据设定的规则决定有效抢答的结果。
在显示结果时，主机会将抢答的结果在相应的显示屏上显示出来，以便观众和参赛者进行观看。
四路抢答器的原理主要依赖于无线电信号的传输和接收。
通过使用无线电技术，可以实现远距离的信号传输和接收，使得抢答器可以方便地进行移动和布置。
同时，由于无线电信号的速度非常快，抢答信号的接收和分析可以在瞬间完成，确保了整个抢答的过程的准确性和效率。
总结起来，四路抢答器的原理是通过无线电信号的传输和接收，实现抢答信号的发送和接收，并通过主机进行控制和显示，以实现比赛中的抢答环节。
单片机实现四路抢答器调试的方法
单片机实现四路抢答器调试的方法
单片机实现四路抢答器的调试涉及到硬件和软件两个方面。
首先，硬件方面需要考虑电路连接和元器件的选择，其次是软件方面
的程序编写和调试。
在硬件方面，首先需要设计电路连接，包括单片机、按键、LED
指示灯等元器件的连接。
按键用于参与抢答的人员按下表示抢答，LED指示灯用于显示谁最先抢答成功。
在元器件选择上，需要考虑
到单片机的型号和引脚数，按键和LED的连接方式，以及电源等。
一般来说，可以选择常见的单片机如STC系列、51系列等，按键可
以选择常开按键，LED可以选择常见的发光二极管等。
在进行硬件
连接后，需要进行电路的调试，确保按键和LED的连接正确，电路
没有短路等问题。
在软件方面，需要编写单片机的程序。
首先需要进行单片机的
初始化设置，包括引脚的输入输出设置、定时器的设置等。
然后编
写抢答器的逻辑，包括按键的扫描和判断哪个按键最先按下，然后
点亮对应的LED指示灯等。
在编写程序后，需要进行调试，可以通
过仿真器进行单步调试，观察程序的执行情况，确保逻辑的正确性。
总的来说，单片机实现四路抢答器的调试方法涉及到硬件和软件两个方面，需要注意硬件电路的连接和元器件的选择，以及软件程序的编写和调试。
通过认真调试和测试，最终实现稳定可靠的四路抢答器功能。
4路抢答器课程设计
4路抢答器课程设计一、课程目标知识目标：1. 学生能理解并掌握4路抢答器的电路原理和设计方法；2. 学生能掌握抢答器的基本组成部分，如按钮、指示灯、锁存器等；3. 学生了解数字电路的基础知识，如逻辑门、触发器等。
技能目标：1. 学生能独立完成4路抢答器的组装和调试；2. 学生能运用所学知识解决抢答器在实际应用中遇到的问题；3. 学生通过实际操作，提高动手能力和团队协作能力。
情感态度价值观目标：1. 学生对电子技术产生兴趣，培养探索精神和创新意识；2. 学生在团队协作中，学会尊重他人、沟通与合作，培养集体荣誉感；3. 学生意识到科技发展对国家和社会的重要性，增强社会责任感和使命感。
课程性质：本课程为电子技术实践课程，以培养学生的动手能力和创新能力为主。
学生特点：学生为初中生，具备一定的物理知识和动手能力，对电子技术有一定的好奇心。
教学要求：结合学生特点和课程性质，注重实践操作，引导学生主动探索，培养团队协作能力。
将课程目标分解为具体的学习成果，以便在教学设计和评估中有的放矢。
二、教学内容1. 电子技术基础知识：介绍抢答器涉及的电子元件，如电阻、电容、二极管、三极管等，以及基本电路原理；教材章节：第一章 电子元件与基本电路2. 逻辑门电路：讲解与门、非门、或门等逻辑门的工作原理及应用；教材章节：第二章 逻辑门电路3. 触发器与锁存器：介绍RS触发器、D锁存器等数字电路元件的工作原理和功能；教材章节：第三章 触发器与锁存器4. 抢答器电路设计：分析4路抢答器电路图，讲解各部分电路功能及连接方法；教材章节：第四章 抢答器电路设计5. 抢答器组装与调试：指导学生进行抢答器组装，讲解调试方法及注意事项；教材章节：第五章 抢答器组装与调试6. 故障分析与维修：介绍抢答器常见故障分析及维修方法；教材章节：第六章 故障分析与维修教学安排与进度：1. 电子技术基础知识（2课时）2. 逻辑门电路（2课时）3. 触发器与锁存器（2课时）4. 抢答器电路设计（3课时）5. 抢答器组装与调试（3课时）6. 故障分析与维修（2课时）教学内容的选择和组织遵循科学性和系统性原则，结合课程目标和教材内容，确保学生能够逐步掌握电子技术知识，提高实践操作能力。
2024电工电子创新实验报告四路抢答器设计
2024电工电子创新实验报告四路抢答器设计
一、实验目的：
1.熟悉数字电路设计流程；
2.掌握使用逻辑门和计数器设计电路的方法；
3. 学习使用Arduino作为发声和控制的工具。
二、实验材料：
1.电压表、万用表；
2.电源、开关、LED等电子元件；
3.面包板、导线等实验仪器；
4. Arduino控制板。
三、实验原理：
四路抢答器实际上是一个倒计时电路和一个触发电路的组合。
当倒计时时间结束时，先按下抢答器的按钮的参赛者会触发一个信号，表示抢答成功。
四、实验步骤：
1. 使用集成电路74HC590来实现倒计时电路。
将74HC590的引脚1和2接到电源（5V），引脚3接到电源（GND），引脚15接到一个频率为1Hz的时钟信号，引脚4接到Arduino的引脚2
2. 使用74HC00和74HC04来实现触发电路。
将74HC00的2个与非门的输入依次连接到Arduino引脚4和5，输出接到74HC04的输入。
将
74HC04的输出与LED灯串联，连接到Arduino引脚13来控制灯的亮灭。
3. 使用Arduino来实现发声和触发抢答器的功能。
将Arduino的引脚11接到一个8Ω的蜂鸣器，引脚3接到抢答器的按钮开关，引脚13接到74HC04的输入。
五、实验结果：
实现四路抢答器的设计，通过Arduino发声和控制LED灯的亮灭。
六、实验总结：
通过本次实验，我学会了如何使用逻辑门和计数器设计电路并加以实现。
同时，我也熟悉了使用Arduino作为发声和控制的工具。
这对我的电工电子专业学习和实践具有很大的帮助。
数字逻辑电路课程设计报告_4路抢答器
数字逻辑电路课程设计报告题目名称: 4路抢答器系院:专业班级:学生姓名:完成日期:摘要数字抢答器由主体电路与扩展电路组成。
优先编码电路、锁存器、译码电路将参赛队的输入信号在显示器上输出；用控制电路和主持人开关启动报警电路, 以上两部分组成主体电路。
通过定时电路和译码电路将秒脉冲产生的信号在显示器上输出实现计时功能, 构成扩展电路。
经过布线、焊接、调试等工作后数字抢答器成形。
关键字: 开关阵列电路；触发锁存电路；解锁电路；编码电路；显示电路（1）一, 设计目的（2）本设计是利用已学过的数电知识, 设计的4人抢答器。
（3）重温自己已学过的数电知识；（2）掌握数字集成电路的设计方法和原理；（3）通过完成该设计任务掌握实际问题的逻辑分析, 学会对实际问题进行逻辑状态分配、化简；（4）掌握数字电路各部分电路与总体电路的设计、调试、模拟仿真方法。
（一）二, 整体设计（二）设计任务与要求：1.抢答器同时供4名选手或4个代表队比赛, 分别用4个按钮S0~ S3表示。
2.设置一个系统清除和抢答控制开关S, 该开关由主持人控制。
3.抢答器具有锁存与显示功能。
即选手按动按钮, 锁存相应的编号, 并在LED数码管上显示, 同时扬声器发出报警声响提示。
选手抢答实行优先锁存, 优先抢答选手的编号一直保持到主持人将系统清除为止。
4.参赛选手在设定的时间内进行抢答, 抢答有效, 定时器停止工作, 显示器上显示选手的编号和抢答的时间, 并保持到主持人将系统清除为止。
5.如果定时时间已到, 无人抢答, 本次抢答无效。
（三）设计原理与参考电路抢答器的组成框图抢答器的一般组成框图如下图所示。
它主要由开关阵列电路、触发锁存电路、解锁电路、编码电路和显示电路等几部分组成。
1.开关阵列电路: 该电路由多路开关所组成, 每一名竞赛者与一组开关相对应。
开关应为常开型, 当按下开关时, 开关闭合；当松开开关时, 开关自动弹出断开。
2.触发锁存电路: 当某一组开关首先被按下时, 触发锁存电路被触发, 在对应的输出端上产生开关电平信息同时为防止其他开关随后触发而造成输出紊乱, 最先产生的输出电平反馈到使能端上, 将触发电路封锁。
四路抢答器
电子技术课程设计题目：四路抢答器项目:四路抢答器总体功能介绍1、四路抢答器可以分别出四位选手抢答的第一信号并且具有所存功能，第一选手抢答时其对应的指示灯会亮。
2、电路可以针对答题的正误实现加分，并显示在液晶屏幕上。
3、电路设置有控制抢答开始的按钮，当抢答开始时会有99秒的倒计时，当倒计时结束时开始端会自动失效，在开始抢答之前或者倒计时结束后（开始前和开始失效后）抢答的人都算做犯规抢答。
设计方案根据以上分析，我们可将整个系统分为四个主要模块：抢答鉴别模块，抢答计时模块，抢答计分模块和抢答译码显示模块。
对于需显示的信息，需增加或外接译码器，进行显示译码。
器件介绍1、鉴别模块：抢答器是整个电路中的第一个元件，其功能主要是将选手的抢答信号输入到抢答判断器中，它有6个输入，6个输出，输入分别是清零、选手抢答按钮和主持人控制的START键，当主持人按下STA时选手的抢答信号从前4个输入端口输出到抢答判断器。
输出分别接到与A、B、C、D四组和开始信号相对应的LED指示灯以及抢答组别的信息STA TES。
从抢答器得到的四位选手的抢答信号、时钟脉冲输入。
输出中的前四位即选手的抢答信号，最后一个是一个4位总线输出状态量，“0000”代表没有选手抢答，从“0001”、“0010”、“0100”、“1000”按二进制递增分别代表四位选手的抢答状态。
此器件通过一个中间变量p实现第一信号的锁存（当p为0时允许输入，当有第一个输入时，p变为1，不允许输入）2、计分模块此元件是一个简单元件，工作原理是先将系统清零并给各组预置初始分值，然后将前面鉴别模块判断器的状态信号输出到计分器的输入端。
再给加分输入信号，根据CHOSE的输入选择给相应的组加分。
它有3个输入，12个输出，输入分别为：清零、加分控制、状态输入（四位二进制）。
输出分别是4位选手的分数，每一位选手有3位分数，每一位分数都为四位二进制。
我们将计分器的加分控制端连到拨动开关，以便确定分数加状态。
单片机四路抢答器的设计
单片机四路抢答器的设计一、设计需求分析在设计四路抢答器之前，我们首先需要明确其功能需求。
1、能够同时支持四路选手进行抢答。
2、当有选手按下抢答按钮时，能够迅速锁定并显示抢答者的编号。
3、具备倒计时功能，在规定时间内无人抢答则显示超时。
4、要有声音提示，如抢答成功、违规抢答、倒计时结束等。
二、硬件设计1、单片机选择我们选用常见的 51 系列单片机，如 STC89C52 单片机。
它具有性能稳定、价格低廉、编程方便等优点。
2、输入模块使用四个独立按键作为四路选手的抢答按钮，分别连接到单片机的四个 I/O 口。
3、显示模块采用数码管显示抢答者的编号和倒计时时间。
可以选择共阴极或共阳极数码管，通过单片机的 I/O 口进行驱动。
4、声音模块使用蜂鸣器来实现声音提示功能。
通过单片机控制蜂鸣器的通断，产生不同频率的声音。
5、电源模块为整个系统提供稳定的电源，可以使用 5V 直流电源适配器。
三、软件设计1、编程语言选择 C 语言进行编程，C 语言具有语法简洁、可读性强、可移植性好等优点。
2、主程序流程系统初始化后，进入等待抢答状态。
当有选手按下抢答按钮时，判断是否违规抢答（即在倒计时未结束前抢答）。
如果是合法抢答，锁定抢答者编号并显示，同时发出抢答成功的声音提示；如果是违规抢答，则发出违规提示音并显示违规者编号。
在抢答成功后，开始倒计时，倒计时结束时发出超时提示音。
3、中断处理利用单片机的外部中断功能，实现对抢答按钮按下事件的快速响应。
4、计时与显示程序通过定时器实现倒计时功能，并将剩余时间实时显示在数码管上。
四、系统调试1、硬件调试首先检查电路连接是否正确，有无短路、断路等情况。
然后测量各个电源点的电压是否正常，确保硬件工作在稳定的状态。
2、软件调试将编写好的程序下载到单片机中，通过单步调试、断点调试等方式，检查程序的执行流程和逻辑是否正确。
同时观察数码管显示和蜂鸣器发声是否符合预期。
五、设计优化与拓展1、增加更多的抢答通道，以满足更多选手参与的需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、设计题目：四路抢答器设计二、技术指导和技术要求：用集成芯片设计并制作简易四路抢答器，具体要求如下：1.每个参加者控制一个按钮，用按动按钮发出抢答信号；2.抢答组数分为四组，即序号A、B、C、D，对应数字编码1、2、3、4，优先抢答者按动本组序号开关，该组对应数字编码立即锁存到LED显示器上，同时封锁其他组号，并有蜂鸣器声音提示。
此后其他3人再按动按钮对电路不起作用；3.竞赛主持人另有一个按钮，用于将电路复位。
三、选择总体方案，确定电路1、提出电路的方案方案（1）：如图1所示为总体方框图。
其工作原理为：通电源后，抢答器处于工作状态，编号显示器灯灭，主持人宣布“开始”，选手开始抢答，抢答器完成：优先判断、编号锁存、编号显示。
当一轮抢答之后，禁止二次抢答。
如果再次抢答必须由主持人操作“复位”开关。
图1 电路原理框图方案（2）：下面是用74LS175、74LS00、74LS20得到的4路抢答器的电路，如图2。
这个电路只是通过发光二极管来显示其结果，没有达到按照选手的号码来显示数字，并且其电路抢答没有声音，所要求集成块个数跟方案(1)相当，但实现功能稍逊方案(1)。
2、方案的选择与论证比较方案（1）和方案（2），发现方案（1）需要元器件数量稍微多一点，但所需元件都是比较简易，电路不是很复杂，并且所显示的效果比方案(2)要多，达到了实验的要求。
而方案(2)不能有效达到设计指标（没有声音、无数字显示），所以选择方案（1）。
图2 方案(2)电路图四、单元电路推导和电路元器件参数计算(1)优先锁存、门控电路：CD4511具有锁存、译码、消隐功能，通常以反相器作输出级，通常用以驱动LED，其引脚图和功能表如图3。
图3 CD4511的引脚图和功能表门控电路用来实现允许抢答和清零复位的功能，由一个开关R连入电路实现。
分析CD4511的功能表可知，给CD4511的端口LE加高电平就能实现这一锁存功能。
在抢答的准备阶段，主持人按下开关R后，CD4001 RS触发器输出端4号端口输出低电平，即CD4511的LE端口为低电平，4511处于消隐工作状态，LED数码管不显示；当第一个在抢答键按下时，5V电源通过二极管D3、D4、D5或者D6加至CD4001RS触发器S端，即1号脚输入高电平，其输出端4号脚变为高电平输出，即给LE一个高电平，锁存此时的编号，同时数码管显示相应的编号。
观察CD4511的逻辑真值表发现，数码管显示“0”时与数码管显示“1”、“2”、“3”、“4”时，CD4511的输出端e、f有不同的特性，显“0”时给LE端一个低电平，显“1”、“2”、“3”、“4”时给LE端一个高电平。
（2）抢答编码电路：A、B、C、D组成1~4路抢答器，任一抢答键按下都需编成BCD码，将高电平加到CD4511的A、B、C、D、4个BCD码输入端。
分析CD4511的逻辑功能表，要在数码管上显示的4个十进制编号“1”、“2”、“3”、“4”所对应输入的BCD码应为“0001”、“0010”、“0011”、“0100”，4个二进制位从左到右分别对应CD4511的D、C、B、A4个编码输入端。
显示“1”、“2”、“4”比较容易实现，只需要通过按键接通电源直接将高电平加到相应的端口A、B、C。
而显示“3”则在A、B端口加高电平，这通过编码二极管D1、D2来实现，按键同时接在这两个二级管的正极，二极管的负极分别接在CD4511的A、B端，只要按键接通电源就可同时给两个端口加高电平，以实现编码。
按下第几号抢答键，输入的BCD码就是键的号码并自动由CD4511内部电路译码为十进制数在数码管上显示出来。
抢答编码连接电路图如下图4所示：图4 抢答编码连接电路图（3）译码电路：由于需要用LED数码管显示抢答的相应编号，选用常见的BCD----七段锁存/译码/驱动集成电路CD4511。
其工作的逻辑真值表如表1所示。
将CD 4511的七段译码输出端A、B、C、D、E、F、G分别与数码管的7个端口连接，由于CD4511输出端的电压为5V，而数码管的前向导通电压和开门电压分别为1.66V和5V，这时CD4511与数码管连接时中间需要加限流电阻R7～R13=668Ω，限流电阻需要小于这个阻值，这里取330Ω。
连接后的译码、数显电流如下图5所示。
图5 抢答译码连接电路图（4）声响显示电路：在CD4511的4、5端，用集成555定时器构成多谐振荡器，连接一个音频多谐振荡电路，并联一个喇叭，组成音频多谐振荡器，使抢答成功后的提示在LED 显示及声音显示。
如下图6：图6 蜂鸣器、LED数码管显示图五、总体电路图与电路工作原理说明电路如图7所示。
该电路完成两个功能：一是实现优先抢答的锁存、译码输出驱动LED数码管显示先抢答者的号码，同时四路抢答器发出响声，其他选手再抢答视为无效抢答；二是主持人通过“复位”按钮清除LED数码管的显示和停止响声。
工作过程：抢答前，主持人按下“复位”R按钮后，RS触发器的 Q端输出为低电平，即CD4511端4号引脚接低电平，所以CD4511 处于消隐工作状态，a-g 全为 0，即LED 数码管不显示，多谐振荡器不产生振荡，蜂鸣器不响。
开始抢答时，第一个抢答者按下按钮后，输入的高电平经4-3线编码电路编成对应的 8421BCD 码，然后输入到 CD4511 中，与此同时，CD4001RS触发器的S输入端1号脚输入高电平后，其输出端4号脚变为高电平，即CD4511的LE锁存控制端接高电平，所以CD4511 处于锁存工作状态。
此时CD4511输入对应的译码输出将锁存起来，根据上述4-3线编码器功能真值表和CD4511真值表，即可查到此时候LED数码管显示值（高电平记为“1”，低电平记为“0”）。
此时，数码管保持显示第一个抢答者的号码，同时多谐振荡器开始产生振荡，蜂鸣器发出响声。
上电复位后的时刻，CD4001 的6号脚瞬时输入高电平，4号脚输出低电平，使LED数码管不亮，多谐振荡器停止振荡，蜂鸣器不响。
集成器件 CD4511 的 A、B、C 输入端分别通过R4、R3、R1接“地”（低电平）。
图7 总体电路原理图六、元器件和实验设备清单表2七、电路的组装、调试、功能验证1、测试触发器及各逻辑门电路的逻辑功能，判断器件的好坏。
⑴测试锁存功能：按原理图图7连接好CD4511逻辑门电路部分，准备测量CD4511的各个引脚的电位值，将其与上述图3 CD4511功能图相对应，高电平即为“1”，低电平即为“0”。
经测试发现CD4511功能正常。
测试结果如下表所示（表中数值单位为“伏”）：表3 CD4511 管脚电位测试结果⑵测试CD4001四2输入或非门功能：按电路原理图7，测试CD4001 各个引脚电位，高电位为“1”，低电位为“0”，观察结果是否符合逻辑表达式，其中（1）A=1号引脚，B=2号引脚，Y=3号引脚；（2）A=5号引脚，B=6号引脚，C=4号引脚。
若符合逻辑表达式，则对应CD4001完好，测试发现器件正常。
测试各个引脚电位结果如下表所示（表中数值单位为“伏”）：表4⑶测试NE555定时器组成的多谐振荡器：按原理图中图7连接好电路，蜂鸣器输出端接入示波器，观察其输出波形，若未抢答时候波形为正弦波，抢答成功后输出波形为方波，则多谐振荡电路正常。
经测试发现，元器件正常。
图8 正弦波与方波2、按原理图连接好四部分内容，检查连线无误后打开电源开关，测试抢答器的功能。
抢答开始，按下A、B、 C、D某一按钮，观察对应LED显示器，是否显示相应得数字，按A开关时候，显示数字1，B显示数字2，C显示数字3，D显示数字4 ，并且蜂鸣器发出持续的声响；按下R复位开关时候，LED数码管不显示数字，蜂鸣器声响停止。
若LED显示器显示对应的开关号，并且按下其抢答开关，电路工作状态保持不变，则说明整个电路系统正常；否则就说明电路有问题，应仔细检查各部分连线是否正常。
同时检查蜂鸣器和显示器是否按照规定方案蜂鸣和显示。
如果都正常则实验成功。
八、测试结果分析经检查，各部分连线无误，各部分间的连线都正确，每个元件都正常。
检测抢答器的最终功能，先将抢答器接到5V直流电源上，按钮A置“1”，LED显示1，蜂鸣器发出声响，按下其他抢答按钮不起作用；再次将复位按钮按下，LED无显示，蜂鸣器停止发出声响。
其测试项目如下表所示：表5九、遇到的问题及解决1.实验中出现的问题是电路稍微复杂，焊接该电路所需要的导线需要很多；再者在焊接电路过程中必须确保每一步焊接的电路正确，是电路搭接美观实用；最后是通过使用万用表来检测焊接电路的正确性。
2.焊接电路得保证焊点没有虚焊，为此我们焊接速度比较慢，谨慎焊接，保证每个焊点都没有虚焊。
3.在用示波器检测蜂鸣器输出端信号时候，发现信号残缺，后经过排故发现有一根导线脱焊，为此我们小组同学又重新焊接。
后来再测试发现信号没有残缺。
十、设计电路的特点和改进(1) 可靠性：整个实验电路分为四个部分，在实验的过程中，每一部分都经过了仔细的检测，各部分功能完好；通过焊接搭接将各部分按电路图连接成完整的抢答器电路，经过检测，连接无误，最终实现抢答器的功能，保证了抢答器电路的可靠性。
(2) 易测性：抢答器电路由四部分构成，在实验的过程中，依次完成每部分，如果出现什么问题，可以随时检测该部分的功能或连线是否出现故障。
(3)实验改进：由于实验需要焊接的电线很多，以至我们在检查电路时太浪费时间而且也不方便，因此我们有必要使用印制的电路板，这样所使用的连线就会少一些。
测试时候只需要把相应元器件正确安装在相应位置上即可。
这样我们在使用时也会变得更方便，出现问题或故障时能很快找出问题的所在。
印制的电路板如下图所示：图9 四路抢答器印制电路板图十一、收获与体会这次的实验是袁雷同学为组长，负责四路抢答器方案筛选、元器件的购买、焊接电路的检查、电路测试及实验报告书写整理工作；刘宝存同学负责焊接电路、检查电路、测试电路及部分实验报告书写工作；夏振龙同学负责部分电路焊接、实验报告检查、焊接电路检查等工作；尤旗同学负责电路检查、元器件性能测试等工作；程颐同学负责陪同组长购买元器件、实验报告书写及检查等工作。
在我们5人的分工合作之下完成了这次实验，通过这次实验我们收获颇多：1.和组员拿着选定的题目觉得很简单。
脑海中马上就出现了几个设计思路，但在设计的几天里才发现设计并不是那么简单。
静下心来，仔细分析题目，再加上指导老师的说明与提示，心中才有了谱。
将整个系统根据不同的功能化分成模块，再分别进行设计，逐个攻破，最后再将其整合。
2.在设计过程中，既有用过的芯片，又有没用过的，只能自己查表，分析功能，即学即用，印象很深刻。
3.既巩固了课堂上学到的理论知识，又掌握了常用集成电路芯片的使用。
