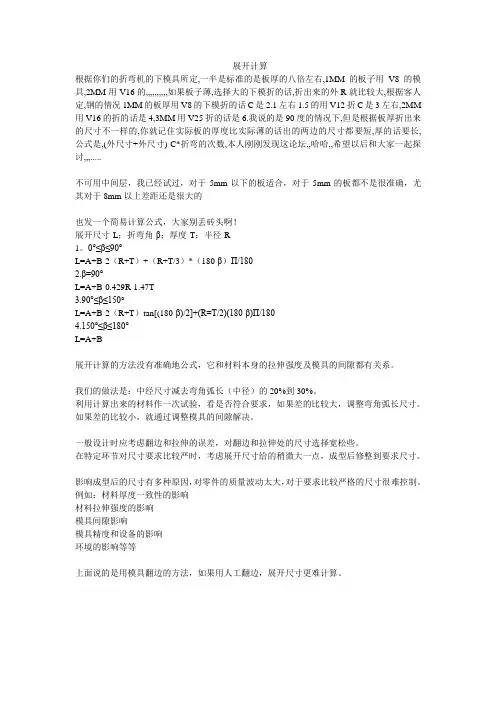

折弯展开计算公式

K因子计算方法：

K系数是指钣金内边缘之间的距离与钣金厚度之间的比率。通常，金属薄板的外层会受到拉应力的拉伸，而内层会因压应力而缩短。在内层和外层之间有一个纤维层，称为中间层。根据中性层的定义，弯曲部分的毛坯长度应等于中性层的展开长度。因为在弯曲过程中坯料的体积保持不变，所以变形大时中性层将向内移动，这就是为什么不能仅使用横截面的中性层来计算展开长度的原因。如果中性层的位置用P表示（见图1），则可以表示为

其中R为内弯曲半径/ mm；t为材料厚度/ mm；K是中性层位移系数。

图1中性层位置

钣金弯曲的示意图如图2所示。根据中性层展开的原理，毛坯的总长度应等于中性层的直线部分和弧形部分的长度之和。弯曲部分

图2钣金弯曲图

其中，l是零件的总展开长度/ mm；α是弯曲中心角/（°）；L1和L2分别是超出弯曲部分的起点和终点的部分的直线端长度/ mm。

根据以上公式，我们可以计算出确切的弯曲展开长度。可以看出，只要确定参数k，就可以计算出l，并且参数K取决于钣金厚度T和内部弯曲角度R。通常，当R / T为0.1、0.25、0.5时，1、2、3、4、5，≥6，相应的K因子分别为0.23、0.31、0.37、0.41、0.45、0.46、0.47、0.48、0.5-通用零件的R / T值均在1，因此根据上述对应关系计算出的钣金弯曲的展开长度仍然非常准确。对于R / T≥6的情况，金属板在弯曲时不会再次变形，因此中性层等于中心层，并且K因子相应地变为0.5。计算相对容易。唯一的影响是弯曲过程中的回弹问题。这种繁琐的计算最适合计算机完成。下面的三维软件，如AutoCAD，Solidworks，NX，Pro / E，CATIA等也引入了钣金模块，并且K系数已成为这些软件的首选参数，K系数的合理选择大大地减少了流程设计过程中的工作量。
