超声检测原理培训资料
超声波检测培训资料
Training materials USTUTS培训材料1.Basic Principles of Ultrasonic Testing. 超声波检测（UT）的基本原理Ultrasonic Testing (UT) uses high frequency sound energy to conduct examinations and make measurements. Ultrasonic inspection can be used for flaw detection/evaluation, dimensional measurements, material characterization, and more.UT是用高频声音能量来检测和测量的。
超声波检测能用于缺陷的检测和评估，尺寸的测量、材料的特性和其他。
Ultrasonic Inspection is a very useful and versatile NDT method. Some of the advantages of ultrasonic inspection that are often cited include:超声波检测是很好用并且多功能的NDT方法。
下面是它的一些优点：•It is sensitive to both surface and subsurface discontinuities.•对表面和亚表面的不连续性都很灵敏。
•The depth of penetration for flaw detection or measurement is superior to other NDT methods.•缺陷检测和测量的深度方面优于其他的检测方法。
•Only single-sided access is needed when the pulse-echo technique is used.•当用回波技术时，只需要单边。

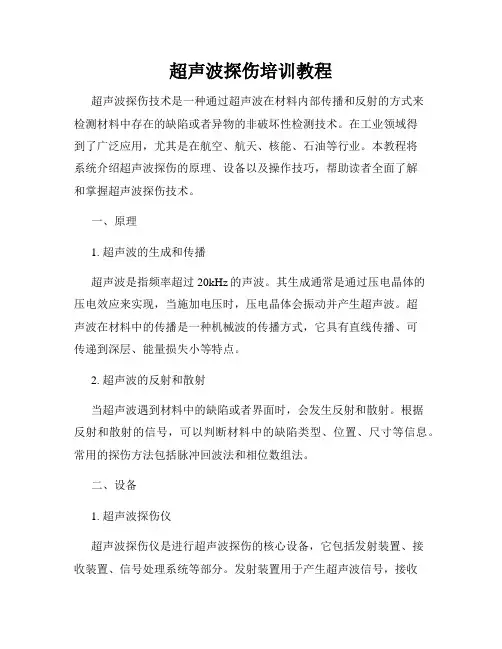

超声波探伤培训教程
超声波探伤培训教程超声波探伤技术是一种通过超声波在材料内部传播和反射的方式来检测材料中存在的缺陷或者异物的非破坏性检测技术。
在工业领域得到了广泛应用，尤其是在航空、航天、核能、石油等行业。
本教程将系统介绍超声波探伤的原理、设备以及操作技巧，帮助读者全面了解和掌握超声波探伤技术。
一、原理1. 超声波的生成和传播超声波是指频率超过20kHz的声波。
其生成通常是通过压电晶体的压电效应来实现，当施加电压时，压电晶体会振动并产生超声波。
超声波在材料中的传播是一种机械波的传播方式，它具有直线传播、可传递到深层、能量损失小等特点。
2. 超声波的反射和散射当超声波遇到材料中的缺陷或者界面时，会发生反射和散射。
根据反射和散射的信号，可以判断材料中的缺陷类型、位置、尺寸等信息。
常用的探伤方法包括脉冲回波法和相位数组法。
二、设备1. 超声波探伤仪超声波探伤仪是进行超声波探伤的核心设备，它包括发射装置、接收装置、信号处理系统等部分。
发射装置用于产生超声波信号，接收装置用于接收反射和散射的信号，信号处理系统则对接收到的信号进行处理和显示。
2. 探头探头是超声波探伤仪的重要部件，其质量和性能直接影响到探伤的效果。
常见的探头类型有直探头、斜探头、浸润式探头等。
不同类型的探头适用于不同的检测对象和环境。
三、操作技巧1. 检测准备在进行超声波探伤之前，需要对设备和探头进行校准和检查，确保其正常工作。
同时，还需要根据待检测材料的类型和要求选择合适的探头，并对材料表面进行清洁和处理。
2. 检测步骤（1）将探头与被检测材料紧密接触，确保超声波能够传播到材料内部。
（2）调节探测范围和增益，以保证检测到的信号具有足够的强度。
（3）进行扫描或者点检测，记录检测到的信号并分析。
（4）根据检测结果判断材料的质量，如果发现缺陷，需进一步分析和评估。
四、应用案例超声波探伤技术在各个行业都有广泛的应用。
以下是几个实际案例：1. 航空领域在航空器制造和维修过程中，通过超声波探伤可以检测飞机结构中的隐蔽缺陷，如裂纹、孔洞等。

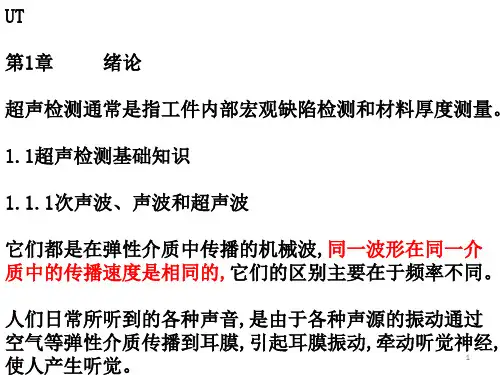

无损检测超声波二级培训教材
这样一个完整运动过程称为一个“循环”或叫一次“全振 动”。 每经过一定时间后,振动体总是回复到原来的状态 或位置 的振动称为周期性振动,不具有上述周期性规律的振动称 为非周期性振动。
10
振动是往复的运动,振动的快慢常用振动周期和振动频率 两个物理量来描述。振动的强弱用振幅来表征。
周期：当物体作往复运动时完成一次全振动所需的时间, 称为振动周期,用 T 表示。常用单位为秒 s 。
5
1. 是否存在来自缺陷的超声信号及其幅度； 2. 回波的传播时间； 3. 超声波通过材料后的能量衰减。
6
第2章 超声波探伤的物理基础 超声波是一种机械波,是机械振动在介质中的传播。 机械振动与波动是超声波探伤的物理基础。 超声波探伤中,主要涉及到几何声学和物理声学中的一些 基本定律和概念。 如几何声学中的反射、折射定律及波型转换； 物理声学中波的叠加、干涉、衍射等。
23
2.阻尼振动：谐振动是理想条件下的振动,不考虑摩擦和 其它阻力的影响。但任何实际物体的振动,总要受到阻力 的作用。由于要克服阻力做功,则振动物体的能量不断减 少。这种振幅或能量随时间不断减少的振动,称为阻尼振 动。
24
3.受迫振动：物体受到周期性变化的外力作用时,产生的 振动。
受迫振动刚开始时情况很复杂,经过一段时间后达到稳定 状态,变为周期性的谐振动。其振动频率与策动力频率相 同,振幅保持不变。
波动中介质各质点并不随波前进,而是按照与波源相同的 振动频率在各自的平衡位置上振动,并将能量传递给周围 的质点。
这种能量的传播,不是靠物质的迁移来实现的,也不是靠相 邻质点的弹性碰撞来完成的,而是由各质点的位移连续变 化来逐渐传递出去的 。
因此,机械波的传播不是物质的传播,而是振动状态和能量 的传播。
超声波无损检测培训
培训教材之理论基础第一章无损检测概述无损检测包括射线检测（RT）、超声检测（UT）、磁粉检测（MT）、渗透检测（PT）和涡流检测（ET）等五种检测方法。
主要应用于金属材料制造的机械、器件等的原材料、零部件和焊缝，也可用于玻璃等其它制品。
射线检测适用于碳素钢、低合金钢、铝及铝合金、钛及钛合金材料制机械、器件等的焊缝及钢管对接环缝。
射线对人体不利，应尽量避免射线的直接照射和散射线的影响。
超声检测系指用A型脉冲反射超声波探伤仪检测缺陷，适用于金属制品原材料、零部件和焊缝的超声检测以及超声测厚。
磁粉检测适用于铁磁性材料制品及其零部件表面、近表面缺陷的检测，包括干磁粉、湿磁粉、荧光和非荧光磁粉检测方法。
渗透检测适用于金属制品及其零部件表面开口缺陷的检测，包括荧光和着色渗透检测。
涡流检测适用于管材检测，如圆形无缝钢管及焊接钢管、铝及铝合金拉薄壁管等。
磁粉、渗透和涡流统称为表面检测。
第二章超声波探伤的物理基础第一节基本知识超声波是一种机械波，机械振动与波动是超声波探伤的物理基础。
物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。
振动的传播过程，称为波动。
波动分为机械波和电磁波两大类。
机械波是机械振动在弹性介质中的传播过程。
超声波就是一种机械波。
机械波主要参数有波长、频率和波速。
波长?：同一波线上相邻两振动相位相同的质点间的距离称为波长，波源或介质中任意一质点完成一次全振动，波正好前进一个波长的距离，常用单位为米(m)；频率f：波动过程中，任一给定点在1秒钟内所通过的完整波的个数称为频率，常用单位为赫兹(Hz)；波速C：波动中，波在单位时间内所传播的距离称为波速，常用单位为米/秒（m/s）。
由上述定义可得：C=? f ，即波长与波速成正比，与频率成反比；当频率一定时，波速愈大，波长就愈长；当波速一定时，频率愈低，波长就愈长。
次声波、声波和超声波都是在弹性介质中传播的机械波，在同一介质中的传播速度相同。
超声波检测培训计划
超声波检测培训计划一、培训目标1. 全面了解超声波检测的原理和应用范围；2. 掌握超声波检测设备的操作方法和技术要点；3. 能够正确理解和分析超声波检测的结果；4. 培养学员对超声波检测的实际操作能力和应用技能；5. 提高学员的安全意识和质量控制意识。
二、培训内容1. 超声波检测原理与应用1.1 超声波的概念和传播特性1.2 超声波在材料中的传播特性1.3 超声波检测的原理和优点1.4 超声波检测的应用范围和行业标准2. 超声波检测设备的操作方法和技术要点2.1 超声波检测设备的主要部件和功能介绍2.2 超声波检测设备的操作规程和注意事项2.3 超声波检测的常见误差和问题解决方法2.4 超声波检测数据的分析和处理技巧2.5 超声波检测设备的维护和保养3. 超声波检测结果的理解和分析3.1 超声波检测结果的评定标准和要求3.2 超声波检测结果的质量判定和数据分析3.3 超声波检测结果的报告撰写和提交流程3.4 超声波检测结果的应用范围和意义4. 实际操作能力和应用技能培养4.1 超声波检测设备的实际操作演练4.2 超声波检测数据的实际分析和处理4.3 超声波检测结果的实际应用案例分析4.4 超声波检测设备的实际维护和保养5. 安全意识和质量控制意识提高5.1 超声波检测中的安全操作原则和措施5.2 安全事故和风险预防措施5.3 超声波检测的质量控制要求和实施方法5.4 质量管理要求和实施方法三、培训方法1. 理论讲授：通过专业教师进行超声波检测原理、设备操作方法和结果分析等方面的理论讲解，帮助学员建立理论基础。
2. 实践操作：利用实验室等现场条件，进行超声波检测设备的实际操作演练和数据分析，培养学员的实际操作能力和应用技能。
3. 案例分析：结合真实案例，进行分析讨论，帮助学员理解超声波检测的应用范围和实际意义。
4. 触摸设备：学员自行操作超声波检测设备，加深对设备操作方法和技术要点的理解和掌握。
四、培训对象1. 质量控制部门人员；2. 超声波检测技术人员；3. 有志于从事超声波检测工作的学员；4. 其他相关人员。
超声波检测培训资料
案例五：复合材料的超声波检测
总结词
适用于非金属复合材料的无损检测
详细描述
复合材料的超声波检测适用于非金属复合材料的无损检 测，可以检测出复合材料内部的缺陷和分层。该方法采 用专门的探头和仪器，通过将超声波束发射到复合材料 内部，对回波信号进行分析和处理，以确定缺陷的位置 、大小和性质。
06
超声波检测常见问题与对 策
超声波检测仪器
应具有与被检测材料和焊接工艺特点相适应的频 率、灵敏度和分辨力。
超声波检测方法
一般采用脉冲反射法，根据缺陷信号的特征，如 回波幅度、位置、波形等进行分析和判断。
05
超声波检测案例分析
案例一：管道环焊缝的超声波检测
总结词
高效、准确、无损的检测方法
详细描述
管道环焊缝的超声波检测是一种高效、准确、无损的检测方法，适用于检测管道环焊缝的缺陷和裂纹。该方法 采用专门的探头和仪器，通过将超声波束发射到管道内部，对回波信号进行分析和处理，以确定焊缝的质量和 完整性。
03
超声波检测技术与方法
一维超声检测技术
总结词
一维超声波检测技术是一种常规的超声检测技术，主要用于检测材料表面和 近表面的缺陷。
详细描述
一维超声波检测技术使用单探头或双探头系统，通过在材料表面产生超声波 并接收回波信号来检测缺陷。该技术适用于金属、非金属和复合材料等多种 材料。
二维超声检测技术
探头性能下降对检测结果的影响及解决方法
总结词
探头性能下降会对超声波检测结果产生负面影响，如 信号失真、图像模糊等。解决方法包括定期维护探头 、使用优质耦合剂、避免过度使用以及根据需要调整 增益等。
详细描述
探头性能下降会导致超声波信号的失真，从而影响检 测结果的准确性。为了确保检测结果的可靠性，需要 定期对探头进行维护和校准。此外，使用高质量的耦 合剂也是关键，因为低质量的耦合剂可能会影响超声 波的传播，从而降低检测效果。在检测过程中，还需 要根据实际情况调整增益，以获得最佳的图像效果。
超声波检测培训资料
超声波检测培训资料超声波检测是一种非侵入式、无损伤、高精度的检测方法，广泛应用于工业自动化领域。
它利用超声波在物体中的传播和反射特性，通过检测声波传播的时间和幅度变化，来获取被检测物体的结构、缺陷和性能参数等信息。
超声波检测的基本原理是利用超声波在不同介质中的传播速度不同来获取被测物体的内部结构信息。
当超声波传播到物体表面或者物体内部的缺陷位置时，会发生声波的反射、折射、透射等现象，这些现象会导致超声波的强度、频率和传播时间等方面的变化，通过对这些变化的分析和处理，就可以获得被测物体的相关信息。
超声波检测的应用非常广泛。
在工业领域中，它可以用于检测材料的内部缺陷，如裂纹、气泡、夹杂等；用于测量物体的厚度、速度、弹性模量等物理参数；还可以用于监测管道中的流体流速和流量等。
在医疗领域中，超声波检测被广泛应用于体内器官的检查和诊断，如心脏、肝脏、肾脏等。
超声波检测的操作步骤相对简单，但需要经过专业培训才能熟练掌握。
首先需要选择适当的超声波探头，根据被测物体的特点和要求来确定探头的频率和形式。
接下来，需要将超声波探头紧贴在被测物体上，并通过操作仪器进行相关设置。
然后，通过仪器上的屏幕显示出来的波形和图像来分析和判断被测物体的状态和性能。
为了保证检测的准确性和可靠性，超声波检测人员需要具备一定的专业知识和技能。
首先，要了解超声波在不同介质中的传播特点和规律，掌握超声波的基本理论和原理，以及超声波仪器的工作原理和使用方法。
其次，在实际操作中，需要注意探头的选用、超声波的传播路径和角度，以及其他影响检测结果的因素。
最后，还需要熟悉超声波信号的处理和分析方法，能够正确解读和判断屏幕上显示的波形和图像。
超声波检测的发展和应用，为工业自动化和医学诊断等领域提供了重要的技术手段。
通过超声波检测，可以及时发现物体的缺陷和问题，提前作出相应的处理和修复，从而大大提高了生产效率和产品质量。
同时，它还可以帮助医生快速准确地诊断疾病，为患者提供精准治疗和救治。
彩超培训资料文档
彩超培训资料文档一、引言彩超作为一种先进的医学影像技术，在临床诊断中发挥着重要作用。
为了让更多医务人员能够熟练掌握这一技术，提高诊断水平，特编写此培训资料。
二、彩超的基本原理彩超全称为彩色多普勒超声，它是在普通 B 超的基础上，利用多普勒效应原理，检测出人体内血流的速度、方向等信息，并以彩色图像的形式显示出来。
多普勒效应是指当声源与观察者之间存在相对运动时，观察者接收到的声波频率会发生变化。
在彩超中，探头发出的超声波遇到流动的血液细胞时，反射回来的频率会发生改变，通过分析这种频率变化，就能得出血流的速度和方向。
三、彩超仪器的组成及操作1、仪器组成彩超仪器主要由探头、主机、显示器和打印机等部分组成。
探头是采集超声信号的部件，根据不同的检查部位和需求，有多种类型可供选择，如腹部探头、心脏探头、小器官探头等。
主机负责处理和分析探头采集到的信号，并将其转化为图像显示在显示器上。
显示器用于直观地展示彩超图像，方便医生观察和诊断。
打印机则用于打印图像报告。
2、操作步骤（1）开机前准备：检查仪器的电源、连接线路是否正常，探头是否清洁完好。
（2）选择探头：根据检查部位和目的，选择合适的探头，并安装在仪器上。
（3）调节参数：包括频率、增益、深度、聚焦等，以获得清晰的图像。
（4）定位和扫描：将探头放置在检查部位，按照一定的顺序和方向进行扫描，获取图像。
（5）图像分析：观察图像中的组织结构、血流情况等，做出诊断。
（6）存储和打印：将有价值的图像进行存储，并打印出报告。
四、彩超在不同部位的应用1、腹部彩超可用于检查肝脏、胆囊、胰腺、脾脏、肾脏等腹部脏器。
能够发现脏器的大小、形态、结构异常，如肿瘤、结石、囊肿、炎症等。
用于检查心脏的结构和功能，包括心房、心室的大小、心肌的厚度、瓣膜的形态和功能、血流动力学等。
可诊断先天性心脏病、冠心病、心肌病、心脏瓣膜病等。
3、妇产科彩超在妇产科领域应用广泛，如孕期检查，可观察胎儿的发育情况、胎位、羊水、胎盘等；还可用于检查子宫、卵巢的疾病，如子宫肌瘤、卵巢囊肿等。
超声波探伤讲义(内部培训资料)
超声波探伤是利用超声波在物质中的传播、反射和衰减等物理特性来发现缺陷的一种探伤方法。
与射线探伤相比，超声波探伤具有灵敏度高、探测速度快、成本低、操作方便、探测厚度大、对人体和环境无害，特别对裂纹、未熔合等危险性缺陷探伤灵敏度高等优点。
但也存在缺陷评定不直观、定性定量与操作者的水平和经验有关、存档困难等缺点。
在探伤中，常与射线探伤配合使用，提高探伤结果的可靠性。
超声波检测主要用于探测试件的内部缺陷。
1、超声波：频率大于20KHZ的声波。
它是一种机械波。
探伤中常用的超声波频率为0.5~10MHz，其中2~2.5MHz被推荐为焊缝探伤的公称频率。
机械振动：物体沿着直线或曲线在某一平衡位置附近作往复周期性的运动，称为机械振动。
振幅A、周期T、频率f。
波动：振动的传播过程称为波动。
C=λ*f2、波的类型：（1）纵波L：振动方向与传播方向一致。
气、液、固体均可传播纵波。
（2）横波S：振动方向与传播方向垂直的波。
只能在固体介质中传播。
（3）表面波R：沿介质表面传播的波。
只能在固体表面传播。
（4）板波：在板厚与波长相当的薄板中传播的波。
只能在固体介质中传播。
3、超声波的传播速度（固体介质中）（1） E：弹性横量，ρ：密度，σ：泊松比，不同介质E、ρ不一样，波速也不一样。
（2）在同一介质中，纵波、横波和表面波的声速各不相同 CL ＞CS＞C R钢：CL =5900m/s， CS=3230m/s，CR=3007m/s4、波的迭加、干涉、衍射⑴ 波的迭加原理当几列波在同一介质中传播时，如果在空间某处相遇，则相遇处质点的振动是各列波引起振动的合成，在任意时刻该质点的位移是各列波引起位移的矢量和。
几列波相遇后仍保持自己原有的频率、波长、振动方向等特性并按原来的传播方向继续前进，好象在各自的途中没有遇到其它波一样，这就是波的迭加原理，又称波的独立性原理。
⑵ 波的干涉两列频率相同，振动方向相同，位相相同或位相差恒定的波相遇时，介质中某些地方的振动互相加强，而另一些地方的振动互相减弱或完全抵消的现象叫做波的干涉现象。
超声波探伤讲义(内部培训资料)
超声波探伤讲义(内部培训资料)超声波探伤讲义(内部培训资料)一、概述超声波探伤是一种常用的非破坏性检测技术，广泛应用于工业领域。
本讲义将介绍超声波探伤的原理、设备、操作流程以及常见的应用场景。
二、原理超声波探伤利用材料中超声波的传播和反射特性来检测物体内部的缺陷。
超声波在材料中传播时，遇到界面或缺陷时会发生折射和反射，通过接收和分析反射信号，可以判断缺陷的位置和性质。
三、设备1. 超声波探伤仪：包括发射装置、接收装置、控制系统等。
2. 控制台：用于调节探伤仪的参数和显示检测结果。
3. 传感器：将超声波信号传输到被检物体表面，并接收反射信号。
四、操作流程1. 准备工作：确认探伤区域、选择合适的传感器和探头，并对设备进行检查和校准。
2. 设置参数：根据被检材料的性质和缺陷类型，调节控制台上的参数，如频率、增益等。
3. 扫描检测：将传感器沿被检物体表面平稳移动，保持一定的检测速度，记录反射信号。
4. 数据分析：通过控制台或计算机软件，对采集到的数据进行分析和处理，判断是否存在缺陷。
5. 结果评估：根据分析结果，评估被检物体的质量并作出相应的判定。
五、应用场景1. 金属材料检测：超声波探伤被广泛应用于金属材料的检测，如焊接接头、铸件、锻件等。
2. 管道检测：可以通过超声波探伤检测管道内部的腐蚀、裂纹等缺陷，保证管道的安全运行。
3. 轴承检测：超声波探伤可以检测轴承内部的裂纹、磨损等问题，预防故障和损坏。
4. 建筑结构检测：超声波探伤可用于检测混凝土结构中的空洞、裂缝等缺陷，确保建筑物的安全性。
六、注意事项1. 操作人员需经过专业培训，并持证上岗。
2. 检测前需对设备进行检查和校准，确保其正常工作。
3. 根据被检材料的性质和缺陷类型，选择合适的探头和参数设置。
4. 操作过程中需保持传感器与被检物体表面的贴合度，并保持恒定的扫描速度。
5. 分析结果需结合其他检测方法或实际应用情况进行综合评估。
七、总结超声波探伤技术是一种重要的非破坏性检测方法，具有广泛的应用前景。
超声波检测培训资料
超声波检测培训资料超声波检测是一种广泛应用于工业领域的无损检测技术。
它通过利用超声波在材料中传播的特性，实现对材料内部缺陷的识别和定位。
本文将介绍超声波检测的原理、应用和常见技术。
一、超声波检测的原理超声波是指频率超过人类听觉范围（20kHz）的声波。
利用超声波进行无损检测的原理是基于声波在材料中传播和反射的特性。
当超声波通过材料时，会与材料内部的缺陷或界面发生反射、散射和折射。
通过对反射信号的分析，可以判断材料内部的缺陷类型、大小和位置。
二、超声波检测的应用超声波检测在工业领域有着广泛的应用。
其中，最常见的应用领域包括：1. 制造业：超声波检测可以用于检测金属、塑料等材料的质量，如焊缝、夹层、内部粗糙度等。
2. 航空航天：超声波检测可用于监测飞机结构的健康状况，检测飞机表面和内部的裂纹、腐蚀等缺陷。
3. 建筑工程：超声波检测可用于检测混凝土结构中的空洞、裂缝等缺陷，保证建筑物的安全性。
4. 医学领域：超声波检测被广泛运用于医学影像学，用于诊断人体内部器官的异常结构和缺陷。
三、超声波检测的常见技术超声波检测技术包括纵波检测和横波检测两种主要方法。
纵波传播方向与超声波传播方向相同，适用于检测近表层的缺陷；横波传播方向与超声波传播方向垂直，适用于检测材料内部的缺陷。
常见的超声波检测技术包括：1. 脉冲回波技术（Pulse-Echo Technique）：将超声波发射到材料中，当超声波与缺陷相遇时，一部分超声波被缺陷反射回来，再由接收器接收。
通过测量发射超声波到接收超声波的时间差，可以计算出缺陷的位置和深度。
2. 相控阵技术（Phased Array Technology）：利用多个发射和接收元件，可以控制超声波的入射角度和聚焦位置，从而实现对被检测物体内部的全面扫描。
相控阵技术具有快速、高效、灵活的特点，在航空航天等领域得到广泛应用。
3. 合成孔径成像技术（Synthetic Aperture Focusing Technique）：通过整合多个超声波回波信号，可以获得高分辨率的图像。
超声波检测学习培训材料
工业领域的应用
01
02
03
材料无损检测
使用超声波对金属、非金 属等材料进行内部缺陷、 裂纹、夹杂等无损检测， 确保产品质量和安全。
厚度测量
通过超声波测量金属板、 塑料板等材料的厚度，实 现快速、准确的非接触式 测量。
液位检测
利用超声波在液体中的传 播特性，实现液位的实时 监测和控制。
医学领域的应用
用于模拟被检测对象的材料和 缺陷，需根据实验需求选择合
适的试块。
其他辅助设备
如电源线、连接线、探头夹持 器等。
实验步骤与操作规范
开机与预热
按照仪器说明书要求开机， 并进行必要的预热操作。
涂抹耦合剂
在试块表面均匀涂抹耦合 剂，以改善超声波的传播
效果。
发射超声波
按下发射按钮，发射超声 波信号。
设置参数
随着人工智能技术的不断发展，超声波检测设备的智能化 程度将不断提高，如自动识别、自动分析等功能将成为未 来超声波检测设备的重要特点。
对个人职业发展的意义和价值
提升职业竞争力
通过学习和掌握超声波检测技术，可以增强个人在无损检测领域的 职业竞争力，为未来的职业发展打下坚实基础。
拓展职业发展空间
随着超声波检测技术的不断发展，其应用领域也将不断拓展，这为 个人职业发展提供了更多的发展空间和机会。
等，提高了分析问题、解决问题的能力。
未来发展趋势与展望
技术创新
随着科技的不断进步，超声波检测技术将不断创新，如更 高频率、更高分辨率的超声波检测技术将不断涌现。
应用领域拓展
随着超声波检测技术的不断发展，其应用领域也将不断拓 展，如生物医学、材料科学等新兴领域将成为超声波检测 技术的重要应用领域。
超声诊断基础知识培训课件
超声表现为子宫后倾固定，子宫直 肠陷凹封闭，子宫周围粘连。
03
02
卵巢囊肿
超声表现为卵巢内单发或多发无回 声区，壁薄、光滑。
盆腔炎
超声表现为盆腔内积液、输卵管增 粗、卵巢肿大等。
04
心血管疾病的超声诊断
主动脉瓣狭窄
超声表现为主动脉瓣口面积缩小，血流受阻。
房间隔缺损
超声表现为房间隔部位连续性中断，左心房、 右心房内血流混合。
二尖瓣狭窄
超声表现为二尖瓣口面积缩小，血流受阻。
室间隔缺损
超声表现为室间隔部位连续性中断，左心室、 右心室内血流混合。
05
超声断的床用
在外科手术中的应用
超声诊断在外科手术中主要用于术前 诊断和术中监测。通过超声检查，医 生可以了解病变的位置、大小、形态 以及与周围组织的毗邻关系，为手术 提供重要的参考信息。
原理
利用压电效应产生超声波，通过人体组织反射回来的回波，经探头接收后转换 为电信号，再经处理后显示在屏幕上。
超声诊断设备的维护与保养
日常保养
保持设备清洁，定期检查电缆和探头连接是否牢固，注意防潮、 防晒等。
定期维护
按照厂家建议进行定期保养，如更换探头、清洁显示屏等。
维修与保养注意事项
避免使用未经认证的附件或替换件，遵循厂家提供的操作和保养指 南，确保设备正常运行和延长使用寿命。
02
超声断
超声诊断设备的分类
01
02
03
按功能分类
A型超声、B型超声、M型 超声、D型超声等。
按应用领域分类
腹部超声、心血管超声、 妇产科超声、浅表器官超 声等。
按技术分类
传统超声、彩色多普勒超 声、脉冲多普勒超声、组 织多普勒超声等。
超声波检测理论基础培训课件
2/12/2024
超声波检测理论基础
5
1.2.3超声检测方法的分类
1、按原理：脉冲反射法、衍射时差法、穿透法、共 振法
2、按显示方式：A型显示、超声成像显示 3、按波型：纵波法、横波法、表面波法、板波法、
爬波法 4、按探头数目：单探头法、双探头法、多探头法 5、按探头与工件的接触方式：接触法；液浸法、电
3、表面波R：当介质表面受到交变应力作用时，产生 沿介质表面传播的波。
瑞利1887年首提，又称瑞利波。介质表面的质点作椭 圆运动。椭圆的长轴垂直于波的传播方向，短轴平行 于波的传播方向，介质质点的椭圆振动可视为纵波与 横波的合成。瑞利首先对这种波给予了理论上的说明， 因此表面波又称为瑞利波（Rayleigh wave），常用R 表示。
2/12/2024
超声波检测理论基础
11
机械波的主要物理量
1、声速c：单位时间内，超声波在介质中传播的距离； 超声波的速度就是声音的速度,即声在空气(15℃)中
的速度是340米/秒,只不过它们的频率不同而已 ；超 声波在20 ℃的钢中是5 900米/秒;在铝中的传播速度 为5100米/秒。 2、频率f：单位时间内，超声波在介质中任一给定点 所通过完整波的个数； 3、波长λ：声波在传播时，同一波线上相邻两个相位 相同的质点之间的距离；
向平行的波。 压缩波 疏密波 承受压缩或拉伸 应力即可传播
2/12/2024
超声波检测理论基础
14
2.2.1 按波型分类
2、横波S：介质中质点的振动方向和波的传 播方向相互垂直的波。
切变波 剪切波 能承受剪切 应力才能传播
2/12/2024ຫໍສະໝຸດ 超声波检测理论基础15
2.2.1 按波型分类
超声波检测培训资料
01
02
03
金属材料检测
可以检测金属材料内部的 裂纹、夹杂、气孔等缺陷 ，以及厚度测量和材料硬 度评估等。
非金属材料检测
可以检测玻璃、陶瓷、塑 料等非金属材料内部的缺 陷和厚度测量等。
复合材料检测
可以检测复合材料内部的 脱层、分层、纤维断裂等 缺陷。
超声波检测的优势和局限性
优势
具有高灵敏度和高分辨率，可以检测出微小的缺陷，并且对 材料无损伤，可用于在线检测和实时监控。
斜探头
发射和接收与被检表面成一定 角度的超声波。
双晶探头
由两个晶体组成，一个用于发 射超声波，另一个用于接收回
波信号。
超声波检测耦合剂
01
02
03
甘油
具有高粘度，可以填充探 头和被检表面之间的空气 间隙，提高声能传递效率 。
水
在常温下为液体，可以很 好地填充探头和被检表面 之间的空气间隙，提高声 能传递效率。
05
常见工程材料的超声波检测
金属材料的超声波检测
检测方法
脉冲反射法、脉冲透射法、共 振法等。
检测原理
利用超声波在金属材料中传播 的特性，通过接收反射波和透 射波判断材料内部缺陷、厚度
等。
检测范围
适用于各种金属材料的检测， 如钢、铁、铝等。
非金属材料的超声波检测
检测方法
脉冲反射法、共振法等。
检测原理
陷的无损检测方法。
超声波产生原理
通过高频振动（通常在20kHz以 上）使压电晶体产生超声波， 然后通过换能在材料中传播时，遇到 缺陷或界面会发生反射、折射 和散射，通过接收这些反射回 来的超声波，可以分析其特征 ，从而确定材料的内部情况。
超声波检测的应用范围
《超声基础培训》课件
常见问题与解答
回答超声检查中常见问题，如 耐受性、检查时间和报告解读 等。
常见超声检查应用
腹部超声
了解腹部超声检查在肝脏、胰腺、肾脏等器官疾病诊断中的应用。
妇科超声
介绍妇科超声检查在妇科疾病、妊娠监测和生殖健康方面的重要性。
心脏超声
探究心脏超声检查在心血管疾病和心脏功能评估中的作用。
扩展学习资源和参考文献
《超声基础培训》PPT课 件
欢迎来到《超声基础培训》PPT课件。本课程将帮你掌握超声技术的基本知识 和应用，让你成为超声领域的专家。
目标和意义
1 掌握超声技术核心概 2 提升临床工作技能
念
学习超声检查的注意事项
了解超声技术的基础原理
和技巧，确保准确诊断和
和不同应用领域，为进一
病人安全。
步的学习和应用奠定基础。
3 推动医学科技发展
超声技术在医学领域的广 泛应用，为科研和病人诊 疗提供新的突破和机会。
超声基础知识概述
超声波原理
探究超声波在人体内部的传播 和反射机制，解析影响超声图 像质量的因素。
超Байду номын сангаас图像解读
学习如何分析超声图像，识别 不同组织和病变特征。
超声诊断分类
介绍超声诊断的不同分类方法， 如B超、彩超、经食管超声等。
超声成像技术原理
脉冲回波原理
解析超声成像中的脉冲发射和回波接收过程，理解超声图像的形成原理。
超声探头分类
介绍不同类型的超声探头，如线阵探头、扫描探头和阵列探头。
超声影像模式
超声科质量管理培训内容
超声科质量管理培训内容
一、超声基础理论
1.超声波的基本原理
2.超声设备的构成与操作
3.超声波在医学诊断中的应用
二、操作技能训练
1.探头的使用与保养
2.不同部位的检查技巧
3.实时操作中的注意事项
4.动态图像的采集与处理
三、诊断思路培养
1.常见疾病的超声诊断标准
2.结合临床进行综合分析
3.图像识别与鉴别诊断
4.病例讨论与模拟诊断训练
四、病例分析实践
1.实际病例的超声图像解读
2.疑难杂症的探讨与解析
3.病例报告的书写与规范
4.与其他影像学检查的对比学习
五、报告书写规范
1.报告的基本格式与内容
2.诊断结论的表述方式
3.报告的审核与修改流程
4.与患者及临床医生的沟通技巧
六、仪器操作与维护
1.仪器的基本操作与常见故障排除
2.探头的选择与更换标准
3.设备的日常保养与维护
4.与设备供应商的技术支持沟通
七、患者沟通技巧
1.与患者建立良好关系的技巧
2.检查前的告知与准备事项
3.解答患者疑问的策略与技巧
4.保护患者隐私的注意事项
八、医疗法律法规
1.医学伦理学的基本原则
2.医疗事故的预防与处理
3.涉及的法律责任与义务
4.与其他医疗人员的协作规定
九、伦理与职责
1.专业人员的职业素养与职责
2.对患者的关怀与人文关怀精神的培养
3.与同事间的协作与良性竞争关系的建立
4.在紧急情况下的应急处理能力培训。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
超声波特性
(1) 在 液 体 和 固 体 介 质 中 长 距 离 传 输 ( 虽 然 在 气 体中衰减很快)； (2)超声波能量在传输时有明确的方向性； (3)超声波在一定介质中传输时速度不变； (4)超声波传输通过不同材料界面时，可能会改 变其振动模式。
4
超声检测就是利用超声波来对材料和工件进行 检验和测量。
当两个振幅与频率都相同的相干波，在同一直 线上沿相反方向彼此相向传播时，叠加而成的波 称为驻波，驻波是波的干涉现象的特例。
当在声波传播方向上的介质厚度恰为半波长的 整数倍时就会产生驻波现象。这种驻波在介质的 厚度方向引起共振，这就是所谓共振法超声检测 的基本原理。
24
(2)波的衍射
波在弹性介质中传 播时，如果遇到障 碍物或其它不连续 的情况，而使波阵 面发生畸变的现象 称为波的衍射。
14
表面波常用符号 R 表示，图中表示的是瞬时 的质点位移状态。表面波传播深度约l～2个波 长，振幅随深度的增加而迅速减小，当深度达 到两个波长时，振幅降至最大振幅的0.37倍
15
(4) 板波
板状介质受到交 替变化的表面张 力作用，而且板 厚与波长相当， 质点的纵向和横 向振动轨迹也是 椭圆，声场遍布 整个板厚。这种 波称为板波，也 称兰姆波。板波 常用符号 P 表示
7
研究超声波传播时，可以将弹性介质看成是 相互间由弹性力联系着的无数质点所组成。
当在弹性介质的表面层上施加一个正弦变化的 外力时，由于各质点间有弹性力联系，相邻层 上的质点也将产生振动，一层推动一层，振动 也由近及远地传播。
8
2-1-1 波动的种类与波型
波的种类是根据质点振动方向和波动传播方 向的关系来区分，可分为纵波、横波、表面波 和板波，如图所示。
19
2-1-2 声波的波动特性
声波的波动特性，主要是指几个波相遇时出 现的干涉、叠加以及衍射现象。
(1)波的干涉叠加
当几个波在同一介质中传播至某处相遇，则 相遇处质点的振动是各个波所引起的振动的合 成，相遇点上质点的位移是各个波在该点所引 起的位移的矢量和，这就是波的叠加原理。
20
脉冲波由若干正弦波叠加而成，1MHz的脉冲波 是由0.85MHz、1MHz和1.21MHz正弦波叠加而 成的。
27
惠更斯原理在超 声检测中获得了 广泛应用，不仅 适用于机械波， 同样也适用于电 磁波。它用几何 方法比较广泛地 解决了波的在传 播过程中遇到一个 障 碍 AB 时 ， AB 上 有一个宽度大小与 波长相当的狭缝， 穿过狭缝的波是以 狭缝为中心的球形 波，与原来的波阵 面无关。
26
这说明可以把狭缝 看作新的波源。波 前上的所有点，都 可看作产生球面子 波的点源，经过一 段时间后，该波前 的新位置将是这些 子波波前相切的包 迹面，这称之谓惠 更斯原理。
第二章 超声检测
1
2-1 超声检测原理
电子线路
探头
始脉冲
缺陷波 底波
缺陷
工件
显示终端
2
超声检测是一种利用超声波在介质中传播的 性质来判断工件和材料的缺陷和异常。
人耳能听到的声音频率为16Hz～20kHz， 超 声是一种看不见、听不到的弹性波。
超声检测一般为0.5～25MHz，常用频率范围 为 0.5～10MHz。
12
横波用符号T或S表示。在介质中传播时，仅 使介质各部分产生形变而介质体积不变。
由于液体和气体介质没有剪切弹性，因此不 能传播横波。
13
(3) 表面波
半无限大弹性介质与气体的交界面，受到交 替变化的表面张力作用时，介质表面质点发生 纵向和横向振动，质点绕其平衡位置作椭圆运 动，并作用于相邻质点而在表面传播，这种波 称为表面波，也称瑞利波。
21
所以虽然看来脉冲波每个质点的振动没有表示出 同样高度，但它的确是由若干正弦波所组成。
22
为合成某一脉冲，脉冲宽度愈窄，需要数量愈 多的正弦子波，子波具有与中心频率不同的频 率。根据傅利叶分析，脉冲是由某一频谱范围 内的波构成，脉冲愈窄时频谱愈宽。
23
叠加波，若符合相干条件(频率相同，传播方 向一致和有一定的相位关系)，则在空间某些地 方振动始终加强，而在另一些地方则始终减弱或 完全消失，这种现象称为波的干涉。
9
(1) 纵波
当介质受到交替变化的正弦拉--压应力作用 时，质点产生疏密相间的纵向振动，质点振动 方向与波的传播方向一致
10
纵波常用 L 表示，它在介质中传播时，仅使 介质各部分改变体积而不产生转动。任何弹性 介质 (固体、液体和气体)中都能传播纵波。
11
(2) 横波
当介质受到交替变化的正弦剪切应力时，质 点产生具有波峰与波谷的横向振动，并在介质 中传播，其振动方向与波的传播方向垂直，这 种波称为横波，也称切变波。
16
板波与表面波不同，其传播要受到两个界面的 束缚，从而形成对称型(S型，图2-1d)和非对称 型(A型，图2-1e)两种情况。
17
对称型板波在传播中，质点的振动以板厚为中心 面对称，上下表面上质点振动的相位相反，中心 面上质点的振动方式类似于纵波。
18
非对称型板波在传播中，上下表面质点振动的相 位相同，质点的振动方式类似于横波。
超声检测和超声加工处理之间的区别明显，超 声加工往往着重大功率的连续波超声，而超声检 测则太多使用灵敏度高、功率不大的脉冲波。
超声加工处理时非常重视一些描述声场强弱的 物理量(如声压、声强、声功率等)的测定。
而超声检测则着重描述介质中超声传播特性的 物理量(如声速、声衰减、声阻抗等)的测定。
6
超声波是一种机械振动所产生的波。 质点的往复运动称为振动，振动是波动的产 生根源，波动是振动的传播过程。 超声波的产生，依赖于作高频机械振动的声源 和弹性介质的传播 超声波的传播，包括振动过程和能量传播。
典型的应用，是超声探伤以及材料和工件的物 理性能与力学性能检验。
在测量方面，许多非声学特性和某些状态参量， 例如液位、流量等都可用超声方法测定。
超声波应用非常广泛。如超声加工和处理，利 用超声能量来改变物质特性和状态，如超声钻孔、 清洗、焊接、粉碎、凝聚和催化等。
5
超声检验与测量之间的关系非常密切，如超声 探伤和超声液位测量，技术原理相仿。
