太阳能热水系统控制柜说明书
太阳能热水系统控制柜说明
成就之美 触手可及
1 太阳能热水系统控制柜说明
本控制柜为太阳能热水系统专用控制柜。
具有温差循环、防冻循
环、缺水进水、定时进水、定时辅助电加热、定时回水管道保温、定
时用水等功能。
YD103循环控制仪控制热水系统的温差循环和防冻
循环，TMC 控制仪控制水箱水位及辅助电加热。
一、 使用条件
1． 海拔高度不超过2500米
2． 周围环境温度不高于+40℃及不低于-10℃
3． 空气中不得有过量的尖埃，污染等级不大于3级，相对湿度
不超过85%
4． 箱体与垂直面的倾斜度不超过5度
二、 使用说明
1． 本柜电源为三相四线（交流50Hz 380V+N 供电）
2． 内装有微电脑控制仪等精密仪器用以控制水箱水位和温度
调节，配有空气开关、漏电保护电路
3． 本控制柜应由电气专业人员操作，可靠落锁
4． 箱体应可靠接地
5． 电器原理图参见太阳能热水系统控制原理图
6． 仪器操作请参照仪器说明书。

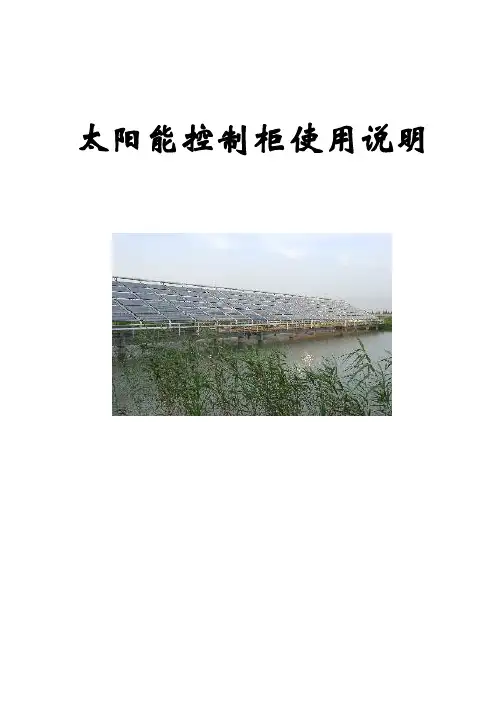

南方用太阳能控制柜说明书
太阳能控制柜使用说明重要提示●使用本太阳能电气控制箱前，请详细阅读本说明。
●只有在需要手动的情况下，才能启用手动功能，一旦不需要该手动功能，必需将该手动功能的手动开关置于自动位置。
●确保电气控制箱的供电，使系统各种自动保护功能正常工作。
●控制箱所有输入、输出接线应由专业技术人员严格按照图纸操作。
错误的接线，易引起火灾、故障等情况发生。
●操作功能键时，不可用力过猛。
●设置控制器参数时，应严格按照本说明书进行。
●请妥善保管该说明书，以备日后查用。
1．概述本控制柜是专为太阳能热水工程设计、生产的一款智能控制柜，控制柜核心部分采用法国M3型可编程控制器，本控制器具有功能强大、抗干扰能力强、自动化程度高等特点，它可以让太阳能热水系统最高效率地运行，实现太阳能与辅助能源的最佳结合，达到最高效率地利用太阳能，且运行稳定可靠，操作简单、显示直观、功能丰富等优点。
2．主要功能2．1 定温放水功能2.1.1 当太阳能出水端温度T1达到设定温度值（出厂设定46度），并稳定在5秒以上，定温电磁阀（或水泵）打开，将温度较低的自来水注入集热器,同时集热器内温度较高的水被注入储热水箱。
当出水口温度T1低于设定值3度时，定温电磁阀（或水泵）自动关闭，集热器停止往储热水箱内充水。
周而复始，直到水箱达到设定满水位。
2.1.2 当定温放水使水箱达到设定满水位,且稳定在5秒以上时,自动关闭电磁阀,直至水位下降5cm,延时5秒恢复.注意:当太阳能温度高于85℃时，为保证真空管不至于受较低温度的自来水冲击炸裂，定温电磁阀此时将自动关闭并启动降温程序，直至太阳能温度低于80℃时，此功能恢复。
2．2 温差循环功能满水位温差循环。
水箱水位达到满水位设定值时,太阳能温度T1高于水箱温度T2 8℃,且稳定在5秒以上时,循环泵自动开启,使太阳能与水箱间不同温度热水形成循环,使水箱水温继续升高,直至温差低于5℃循环泵自动关闭。
注意:当太阳能温度高于水箱温度65℃时，为保证真空管不至于受较低温度的水箱水冲击炸裂，温差循环泵此时将自动关闭并且发出声光报警，直至太阳能温度高于水箱温度60℃以下时，此功能恢复。
太阳能热水系统控制柜说明书
说明书一、产品介绍：太阳能集热工程控制柜是为集中供热水的太阳能工程及别墅型太阳能热水器专门开发研究的智能测可靠性和使用寿命的问题，且结构简单、使用方便、稳定性好、不受水箱温度及水质的影响、水位检测可从十几厘米到几米，性价比极高，是目前水箱水位检测最理想的装置之一；温度传感器采用优质高价进口材料，可根据用户要求，检测度可达200℃（一般的只能到120℃），完全满足了工程型集热器的工作要求；主要电子元器件全部采用美国原装进口器件，双电源供电，光电隔离设计，工作稳定可靠，不受强电工作干扰；系统采用三相电（交流380V）和单相电（交流220V）兼容的方式，大功率设计，以适应用户不同的工作环境及更高的配件可选性和系统工作效率，电加热棒采用交流380V或交流220V 自选，最大可控功率可由用户制定，增压泵及循环泵最大可控功率均为1500W，并可根据用户要求增加其可控功率；多指示灯指示；当系统出现问题时可开启手动；当前工作状态直观明了；充分考虑安全性，装配高质量漏电保护系统。
同时为了适应不同的用户要求，公司根据各种系统要求，开发了大型软件系统，最大限度地方便了用户需求和现场安装调试，所有功能可现场随机取舍，所有参数可根据现场硬件情况及用户要求随时设置，并且可根据用户的要求，以最低成本升级系统功能，以满足用户的不断发展要求。
二、技术参数：1、主机消耗功率:＜5W （不含电加热、水泵、电磁阀）；2、工作电压：AC220V/380V ±10% 50Hz；3、电磁阀参数:AC220；4、测温精度：±2℃；5、测温范围：0～99℃；6、水位分档：五档；7、控制电加热功率：（根据客户要求来订）8、热交换泵功率一般：≤ 1500W （≤1500W 根据客户要求来订）9、管道循环泵功率一般：≤1500W（≤1500W 根据客户要求来订）10、漏电动作电流≤30mA／0.1S(大电流配件正泰电器二、功能介绍：显示部分：1、超大LED集成显示：集热器温度、保温温度、管道温度、保温水位、恒温水箱温度、恒温水箱水位、低温温度、显示北京时间及工作状态，系统运行时一目了然；2、自动上水（水位控制、定时控制）功能；当水箱水位降至进水位时，控制器会自动上水，加水至设定的上限水位自动停水。
LM太阳能工程控制柜使用说明书-印刷
序言感谢您采用L / M系列太阳能工程控制器，L / M系列控制器系采用高品质元件、融合最新的微电脑控制技术制造而成。
本产品说明书为使用者提供安装使用、功能说明、参数设定、故障诊断及排除等的详细说明，使用前请详细阅读本说明书，并妥善保存。
本说明书为L/M系列通用使用说明书，适用于以下机型* KING-L / KF-L LED彩屏显示分体控制柜（主控仪表远程有线控制） * KING-M / KF-M LCD液晶显示分体控制柜（主控仪表远程有线控制） * KY-L LED彩屏显示一体控制柜（主控仪表嵌入式安装在控制柜上） * KY-M LCD液晶显示一体控制柜（主控仪表嵌入式安装在控制柜上）L / M系列主控仪表通过设置参数75 和参数76 可替代以下仪表* KING – C 主控仪表* KING - H1C 主控仪表* KING - H3 主控仪表* KING - H4 主控仪表目录1、安装使用注意事项 (01)2、仪表与控制柜连接说明 (02)3、温度传感器/负载接线示意图 (02)4、水位传感器使用说明 (03)5、多功能负载使用说明 (04)6、按键操作说明 (05)7、工作方式说明 (07)8、显示说明 (08)9、控制功能说明上水功能 (10)温差循环功能 (10)加热功能 (10)供水功能 (11)防冻功能 (11)10、主控制器自动运行功能 (12)11、集中监控功能 (12)12、系统参数表 (12)13、常见故障及排除方法 (16)14、主控制器接线及负载能力 (18)L/M系列控制柜安装使用注意事项1、控制柜所安装电源系统额定电压，相电压不可超过240V，线电压不可超过410V，控制柜电源进线，必须将火线、零线、接地线按控制柜内标识，正确连接到相应的接线端子，并压接牢固。
2、控制柜现场接线时,务必断开控制柜内所有空气开关和漏电保护开关，所有传感器和负载接线完毕，并确认无误后，再给控制柜供电。
太阳能热水器控制器说明书
太阳能热水器控制器说明书关键信息项：1、产品名称：太阳能热水器控制器2、产品型号：＿_______________________3、工作电压：＿_______________________4、控制功能：＿_______________________5、显示方式：＿_______________________6、防护等级：＿_______________________11 产品概述本太阳能热水器控制器是专门为太阳能热水器系统设计的智能化控制设备，能够实现对太阳能热水器的自动化控制和监测，提高热水器的使用效率和安全性。
111 主要特点1、精准的温度和水位检测，确保系统运行稳定可靠。
2、智能化的控制算法，根据天气和用水情况自动调整工作模式。
3、直观的显示界面，方便用户随时了解热水器的工作状态。
4、具备多种保护功能，如过热保护、漏电保护等，保障用户使用安全。
112 技术参数1、工作电压：具体电压值2、工作温度：温度范围3、水位检测精度：精度值4、温度检测精度：精度值12 安装与连接121 安装位置选择应选择干燥、通风良好、易于操作和观察的位置，避免阳光直射和雨淋。
122 连接线路按照控制器上的标识，正确连接电源线、传感器线、负载线等，确保连接牢固可靠。
13 操作说明131 开机与关机接通电源后，控制器自动开机，进入工作状态。
长按关机按钮可实现关机操作。
132 功能设置通过控制面板上的按键，可以设置水温、水位、加热时间等参数。
133 手动控制与自动控制切换可根据需要在手动控制和自动控制模式之间切换，手动控制时可单独操作加热、上水等功能。
14 显示界面141 水温显示实时显示热水器内的水温，单位为摄氏度。
142 水位显示以图形或数字的方式显示热水器内的水位高度。
143 工作状态指示显示加热、上水、保温等工作状态的指示灯。
15 故障报警与处理151 常见故障包括传感器故障、漏电故障、过热故障等。
152 报警方式通过声音、灯光等方式进行报警提示。
太阳能热水系统控制使用说明
太阳能热水系统控制使用说明一、系统结构太阳能热水系统主要由太阳能集热器、储水箱、水泵、控制器和管路组成。
太阳能集热器负责将太阳能转化为热能，储水箱用于储存热水，水泵负责将热水从太阳能集热器输送到储水箱，控制器用于控制水泵和其它系统组件的运行，管路将冷水和热水进行输送。
二、控制器的基本操作1.开关机操作：在使用太阳能热水系统之前，需要将控制器上的开关机按钮设置为“ON”（打开）状态，这样系统才能正常工作。
如果需要停止使用太阳能热水系统，可以将开关机按钮设置为“OFF”（关闭）状态。
2.温度调节：控制器上通常有一个温度调节旋钮，用户可以根据需要将其调整至合适的温度。
建议将温度设置在40至60摄氏度之间，以便获得适宜的热水供应。
3.液晶显示：控制器上通常还会有一个液晶显示屏，用于显示当前的水温和系统的运行状态。
用户可以通过观察液晶显示屏来了解系统的工作情况。
三、晴天模式和普通模式的切换太阳能热水系统通常有两种工作模式：晴天模式和普通模式。
晴天模式适用于阳光充足的天气，可以最大程度地利用太阳能将水加热；普通模式适用于阴天或夜晚，此时系统将会使用备用加热设备来保证供热。
用户可以根据天气情况选择不同的模式。
1.切换至晴天模式：在天气晴朗的情况下，用户可以将控制器上的模式选择按钮设置为“SUN”（太阳）模式，这样系统将自动切换至晴天模式，利用太阳能进行加热。
可以根据需要调整系统的温度设置，但一般来说，在晴天模式下，系统会自动将温度调整至较高的水温。
2.切换至普通模式：在阴天或夜晚时，用户可以将控制器上的模式选择按钮设置为“NORMAL”（普通）模式，这样系统将自动切换至普通模式，使用备用加热设备进行加热。
用户也可以根据需要调整系统的温度设置，一般来说，在普通模式下，系统会自动将温度调整至较为舒适的水温。
四、注意事项1.太阳能热水系统需要充足的阳光才能正常工作，建议安装在光线充足的地方，以获得更好的加热效果。
2.太阳能热水系统在安装时要注意避免水管漏水和泄压。
太阳能集热工程控制柜说明书
太阳能集热工程控制柜说明书太阳能集热工程控制柜说明书一、产品概述太阳能集热工程控制柜是一款专门用于太阳能集热系统的控制设备，主要用于监测和控制太阳能集热器的温度、压力、流量等参数，从而保证系统的稳定运行。
二、产品特点1. 采用先进的PLC控制技术，具有高效稳定的控制性能；2. 配备触摸屏人机界面，操作简单直观；3. 可以实现远程监测和控制，方便维护管理；4. 具有多种保护功能，如过温保护、过压保护等，确保系统安全可靠。
三、产品结构太阳能集热工程控制柜包括以下部分：1. PLC主机：负责采集和处理各种传感器信号，并根据预设程序进行相应的操作；2. 触摸屏：提供人机交互界面，方便用户进行操作和监测；3. 电源模块：为整个系统提供电源；4. 信号输入模块：接收各种传感器信号，并将其转换为数字信号输入到PLC主机中；5. 信号输出模块：根据PLC主机的指令，将数字信号转换为各种控制信号，控制执行机构的动作；6. 保护模块：包括过温保护、过压保护、缺相保护等多种保护功能，确保系统安全可靠。
四、使用方法1. 接通电源：将电源线插入电源插座，并接通电源开关；2. 启动系统：按下触摸屏上的启动按钮，系统开始运行；3. 监测参数：在触摸屏上可以实时监测各种参数，如温度、压力、流量等；4. 控制操作：通过触摸屏上的按钮进行控制操作，如开启或关闭执行机构等；5. 远程监测和控制：通过网络连接，可以实现远程监测和控制。
五、注意事项1. 在使用前，请仔细阅读本说明书，并按照要求正确安装和接线；2. 请勿在高温、潮湿或有腐蚀性气体的环境中使用本产品；3. 禁止私自拆卸或修改本产品；4. 如有故障，请及时联系售后服务人员进行维修。
六、维护保养1. 定期检查各种传感器和执行机构的连接是否松动；2. 定期清洁控制柜内部和外部的灰尘和污垢；3. 定期检查电源线和信号线的接触是否良好；4. 如有需要更换元器件，请使用同等型号的元器件。
太阳能热水器控制器说明书
太阳能热水器控制器说明书一、产品概述太阳能热水器控制器是太阳能热水器的重要组成部分，它能够实现对热水器的智能化控制，确保热水器的高效、稳定运行，为您提供舒适的热水使用体验。
二、主要功能1、水温检测与显示实时监测水箱内的水温，并在显示屏上清晰准确地显示出来，让您随时了解水温状况。
2、水位检测与显示精确检测水箱内的水位高度，以不同的图标或数字形式展示，方便您掌握水箱的储水情况。
3、上水控制可根据您的设定，自动或手动启动上水功能，当水位达到设定值时自动停止上水，避免水箱溢水。
4、加热控制在天气不佳或水温过低时，您可以选择手动或自动启动电加热功能，快速提升水温。
5、定时控制支持设置多个定时上水、加热时间，满足您不同时间段的用水需求。
6、智能保护具有过热保护、漏电保护等多种安全保护功能，确保使用过程中的安全可靠。
三、技术参数1、工作电压：＿____2、工作温度：＿____3、显示方式：＿____4、控制精度：＿____四、操作指南1、显示屏介绍显示屏通常分为多个区域，分别显示水温、水位、工作状态、时间等信息。
2、按键功能“设置”键：用于进入设置菜单，对各项参数进行设定。
“上”“下”键：在设置状态下，用于调整参数值；在正常显示状态下，可切换不同的显示页面。
“确认”键：确认您所设置的参数。
“返回”键：取消当前操作或返回上一级菜单。
3、上水操作自动上水：在控制器设置中开启自动上水功能，并设定好上水水位，当水位低于设定值时，控制器会自动启动上水。
手动上水：按下“上水”键，控制器开始上水，再次按下“上水”键或水位达到设定值时停止上水。
4、加热操作自动加热：在控制器设置中开启自动加热功能，并设定好加热温度，当水温低于设定值时，控制器会自动启动电加热。
手动加热：按下“加热”键，控制器开始加热，再次按下“加热”键或水温达到设定值时停止加热。
5、定时设置按下“设置”键进入定时设置菜单，通过“上”“下”键选择定时上水或定时加热，然后按“确认”键进入具体时间设置，使用“上”“下”键调整时间，设置完成后按“确认”键保存。
太阳能工程控制柜使用说明书
KING-C/D型太阳能集热工程远程控制系统使用说明书济南蓝天阳光新能源有限公司目录1、安装使用注意事项 (02)2、温度传感器位置及说明 (03)3、室外主板接线示意图 (04)4、仪表功能解释 (05)5、工作方式选择 (06)6、功能概述 (07)7、显示功能 (08)8、控制功能集热（温差）循环控制 (09)上水控制 (09)加热控制 (10)防冻控制 (12)供水控制 (12)9、室外主板自动运行功能 (13)10、参数及时间设定 (13)11、常见故障及排除方法 (15)12、室外主板接线图及负载能力 (17)13、技术服务电话 (17)KING-C型太阳能集热控制系统使用注意事项1、控制柜采用防雨箱设计，可放置在室外，但不要固定在易被雷击的位置（如集热器支架等），并接地良好。
2、室内控制仪表与室外主板通讯线应采用0.5平方以上双芯线，并可靠固定在墙壁或穿线管内，防止断线后影响系统通讯。
3、室外主板温度传感器与水位传感器信号线，不能与水泵等强电线通过同一穿线管，防止水泵等感性负载高次偕波的干扰。
4、如控制柜附近有大功率变频器或大功率信号发射塔，而且温度传感器信号线又比较长，建议采用屏蔽线。
5、水位传感器信号线建议采用屏蔽线。
6、控制柜环境要求：温度： -20℃ 35℃相对湿度：< 70﹪7、 C型室外主板与 D型室外主板的室内控制仪表相同，功能与接线的区别见第17页8、使用前请详阅本说明书如果温差循环泵和供水循环泵为两相，且功率不大于1500W，可由室外主板直接驱动，接线如下：一、仪表功能解释：* 上水指向集热器或水箱上冷水* 循环指温差循环和防冻循环* 加热指电辅助加热* 供水指室内热水循环* 伴热指电伴热带* 循环2 指第二组温差循环和防冻循环（如有第二组集热器）* 上水2 指向第二组集热器上水（对应 D型室外主板，而且有第二组集热器，且采用集热器上水方式)* 北京时间指系统当前时间，所有定时功能，都以此时间为依据。
太阳能工程控制柜使用说明书
KING-C/D型太阳能集热工程远程控制系统使用说明书济南蓝天阳光新能源有限公司目录1、安装使用注意事项 (02)2、温度传感器位置及说明 (03)3、室外主板接线示意图 (04)4、仪表功能解释 (05)5、工作方式选择 (06)6、功能概述 (07)7、显示功能 (08)8、控制功能集热（温差）循环控制 (09)上水控制 (09)加热控制 (10)防冻控制 (12)供水控制 (12)9、室外主板自动运行功能 (13)10、参数及时间设定 (13)11、常见故障及排除方法 (15)12、室外主板接线图及负载能力 (17)13、技术服务电话 (17)KING-C型太阳能集热控制系统使用注意事项1、控制柜采用防雨箱设计，可放置在室外，但不要固定在易被雷击的位置（如集热器支架等），并接地良好。
2、室内控制仪表与室外主板通讯线应采用0.5平方以上双芯线，并可靠固定在墙壁或穿线管内，防止断线后影响系统通讯。
3、室外主板温度传感器与水位传感器信号线，不能与水泵等强电线通过同一穿线管，防止水泵等感性负载高次偕波的干扰。
4、如控制柜附近有大功率变频器或大功率信号发射塔，而且温度传感器信号线又比较长，建议采用屏蔽线。
5、水位传感器信号线建议采用屏蔽线。
6、控制柜环境要求：温度： -20℃ 35℃相对湿度：< 70﹪7、 C型室外主板与 D型室外主板的室内控制仪表相同，功能与接线的区别见第17页8、使用前请详阅本说明书如果温差循环泵和供水循环泵为两相，且功率不大于1500W，可由室外主板直接驱动，接线如下：一、仪表功能解释：* 上水指向集热器或水箱上冷水* 循环指温差循环和防冻循环* 加热指电辅助加热* 供水指室内热水循环* 伴热指电伴热带* 循环2 指第二组温差循环和防冻循环（如有第二组集热器）* 上水2 指向第二组集热器上水（对应 D型室外主板，而且有第二组集热器，且采用集热器上水方式)* 北京时间指系统当前时间，所有定时功能，都以此时间为依据。
太阳能操作说明书
操作说明书设备名称：太阳能控制系统设备型号：SDBC-CM-TYN01目录1．设备启动/停止2．参数设置2．1 量程设置3．运行状态监控3．1 运行及故障状态显示4．注意事项1．设备启动/停止1. 3系统启动：1.3.1 打开配电柜里的空气开关及电源开关。
1.3.2操作面板的电源旋钮开关拨至“开”，系统即可启动1. 4 系统停止把电源旋钮开关拨至“关”，系统即可停止。
控制柜按钮说明：人机界面如下图：2．参数设置2．1参数设置点击人机介面的“量程设置”按钮，即可进入量程设置画面；当参数输入完毕后，点击“参数保存”按钮，然后再点击“返回”按钮，返回人机界面。
例如：太阳能温度传感器的测量范围是：-50——200，在烟温下限输入-50，烟温上限输入200.即可。
设置PLC时间，输入当时时间的小时数和分种数，用以控制运行时间在阳能动作；温差循环低值：在自动模式下当水箱温度低于此值后，自动启动循环泵或电磁阀；温差循环高值，在自动模式下当水箱温度高于此值并用循环泵在运行时，自动停止循环泵；防冻温度：在自动模式下当太阳能出口温度低于此值时，自动启动伴热带；启动锅炉温度：在自动模式下当太阳能出口温度低于此值时，自动启动锅炉电磁阀；太阳能温度高值：当太阳能出口温度高于此值时，自动启动循环泵温差值：太阳能出口温度与水箱温度的差值，用以决断是否启动太阳能系统；运行时间：用于设定防冻循环泵运行的时间段，在这个时间段内无条件启用太阳能系统；例如：10-20，当实时时间大于是10点钟并小于20点钟时，启用太阳能系统。
参数输入完毕后，点击“参数保存”按钮进行保存。
点击“返回”按钮返回人机界面。
注意：以上温度参数为自动运行下的控制参数。
手动控制模式控制柜不具备自动启动、报警功能。
需值班人员24小时值守。
3．运行状态监控3．1 运行及故障状态显示3．1．1 在人机界面画面，对系统地进行监控。
太阳能温度正常时，报警灯为绿色，出现温度高报警时为红色。
太阳能热开水工程使用说明书CA8柜)
太阳能热水系统智能控制器安装使用说明书型号: CA8太阳能热水系统智能控制器安装使用说明书非常感谢您选用CA8型工程控制器，该款工程控制器主要用于联集管式太阳能热水工程。
请您在安装系统前详细阅读本说明书。
目录一、安全指导及安全规则 ----------------------------------------------------- 3二、主要技术指标 -------------------------------------------------------------- 3三、控制系统安装 -------------------------------------------------------------- 4四、主要功能 -------------------------------------------------------------------- 5五、触摸屏使用手册 ----------------------------------------------------------- 7六、故障显示及处理 --------------------------------------------------------------------------------- 18一、安全指导及安全规则在安装及使用设备前，请详细阅读以下所列的安全规则和警告。
本设备有危险电压，并控制危险的旋转机件。
请按本说明书的规定进行操作。
只有合格的专业人员允许操作本设备。
并且在使用之前，需要熟悉本手册中所有的安全说明和安装操作方法。
设备需要安全的供电电源，且设备必须接地。
禁止将本设备安装在有震动、电磁干扰、潮湿或污染的环境中，如粉尘及腐蚀性气体。
本设备只能按制造商规定的用途使用，未授权的修改或使用非本制造商所出售或推荐的零配件会引起对设备的破坏。
所有接线必须按本说明书给出的电路图进行接线，接线错误会导致设备本身及可能的被控制系统的损坏。
太阳能控制箱说明书
通用型太阳能控制箱使用说明书
确定
图 18 取消
图 19
太阳能进水温度 太阳能出水温度 储热水箱温度 用水回水温度
按▼/▲键，分别选择通道选择或误差修正设定；按 SET 键，相应参数闪烁，如图 22； 按上下键可修改设定值；按 SET 确定，长按 SET 退出到上一界面，再长按 SET 退出到 参数设定界面，如图 8；再长按 SET 退出到运行界面。
可通过显示面板上的功能键强制启动任一输出，具体操作请参阅显示及操作 项。
6
通用型太阳能控制箱使用说明书
四、TD-4 中文显示面板操作说明
1、面板上的按键及功能
SET：短按为确定键；长按可切换显示状态。 ▼：向下箭头。向下翻页；减小数字 ▲：向上箭头。向上翻页；增加数字
F1：补水电磁阀控制键， F2：水箱电加热控制键， F3：回水电磁阀控制键， F4：循环管道伴热带控制键， F5：冷水防冻伴热带控制键， F7：太阳能循环泵控制键， F8：用水增压泵控制键，
补水电磁阀功能 系统 1 启动条件： （1）当水箱水位低于保护水位设定值时，补水至高于设定值 20cm 停止。 （2）当太阳能出水温度高于太阳能设定温度时，补水至低于设定温度 3℃时停止。 （3）当水箱水位低于分时段设定水位或最低保持水位时，补水至高于当前时段设 定水位或最低保持水位 20cm 时停止。 保护限制：
1、太阳能定温放水+水满温差循环+水箱辅助加热，系统原理图如下
太阳能热水系统原理图 1
2
通用型太阳能控制箱使用说明书
2、温差循环+水箱定温补水+水箱辅助加热，系统原理图如下
太阳能热水系统原理图 2
三、功能描述
在参数设置中，将电磁阀优先等级设置为 1 时，控制功能适用于系统 1，将电磁 阀优先等级设置为 2 时，控制功能适用于系统 2。
太阳能热水器控制器说明书
太阳能热水器控制器说明书一、产品简介太阳能热水器控制器是一种用于控制太阳能热水器工作的设备。
它采用先进的控制技术和智能识别算法，能够自动监测和调节太阳能热水器系统的运行状态，提供给用户更便捷、高效的热水使用体验。
本说明书旨在为用户提供对太阳能热水器控制器的正确定位、正确使用方法、故障排除等方面的指导和帮助。
二、产品特性1. 高度智能化：太阳能热水器控制器配备了智能识别功能，能够根据气象条件和用户需求自动调节太阳能热水器的工作状态，提供最佳的热水使用效果；2. 显示简洁明了：太阳能热水器控制器采用LED或LCD显示屏，提供直观的运行状态和参数信息，用户可以方便地了解到当前的工作情况；3. 多项安全保护：太阳能热水器控制器具备过压、欠压、过流、过热等多种保护机制，全方位保障用户使用安全；4. 高效节能：太阳能热水器控制器能够精确控制太阳能热水器的工作时间和水温，最大限度地提高能源利用效率，实现节能环保。
三、产品结构及参数太阳能热水器控制器由外壳、电路板、显示屏、按键等组成。
主要参数如下：1. 工作电压：110V/220V2. 额定功率：500W/1000W/1500W3. 控制方式：自动控制/手动控制4. 备用电池：内置锂电池，支持自动充电5. 工作温度：-10℃～50℃6. 尺寸：100mm×80mm×30mm四、使用须知1. 安装环境：太阳能热水器控制器应安装在通风良好、干燥、无尘、无腐蚀性气体的环境中；2. 供电要求：请确保太阳能热水器控制器供电稳定，并符合产品标识上的电压要求，以免影响其正常工作；3. 操作方法：用户只需按下相应按键即可进行设定和操作，控制器会根据需求自动工作，无需额外操作；4. 清洁维护：定期清洁太阳能热水器控制器表面，避免灰尘或污染物附着影响正常使用。
五、常见问题解答1. 问：太阳能热水器控制器无法开机怎么办？答：请检查供电是否正常，如有异常请联系售后服务中心。
太阳能热水器控制器说明书
太阳能热水器控制器说明书尊敬的用户：感谢您选择我们的太阳能热水器控制器。
为了确保您能够正确、安全地使用本控制器，充分发挥太阳能热水器的性能，请您在使用前仔细阅读本说明书。
一、产品概述本太阳能热水器控制器是一款智能化的设备，旨在为您提供便捷、高效的太阳能热水器控制体验。
它采用先进的微电脑控制技术，能够精确监测和控制太阳能热水器的水温、水位等参数，实现自动化运行，为您提供舒适的热水供应。
二、主要功能1、水温显示与控制实时显示太阳能热水器水箱内的水温，让您清晰了解水温状况。
您可以根据需要设置水温的上限和下限，当水温达到设定值时，控制器会自动控制相关设备进行加热或停止加热，以保持水温在您期望的范围内。
2、水位显示与控制准确显示水箱内的水位高度，分为多个水位等级。
具备自动上水和手动上水功能。
当水位低于设定的下限值时，控制器会自动启动上水，直至达到设定的上限水位。
您也可以通过手动操作随时进行上水。
3、定时功能支持设置多个定时时间段，您可以根据生活规律，预先设定热水器的加热时间和上水时间，方便又节能。
4、故障报警当系统检测到传感器故障、漏电、过热等异常情况时，控制器会发出声光报警信号，提醒您及时处理。
三、操作界面及按键说明1、显示屏水温显示区域：以数字形式显示当前水箱内的水温。
水位显示区域：以图标或数字形式显示当前水箱内的水位。
功能指示区域：显示当前控制器所处的工作模式、定时状态等信息。
2、按键“设置”键：用于进入设置菜单，对各项参数进行设定。
“上调”键和“下调”键：在设置参数时，用于增加或减少数值。
“手动上水”键：按下此键可立即启动手动上水功能。
“加热”键：按下此键可手动启动或停止加热功能。
四、安装与连接1、安装位置控制器应安装在室内干燥、通风良好的地方，避免阳光直射和潮湿环境。
安装高度应便于操作和观察显示屏。
2、传感器连接水温传感器和水位传感器应安装在太阳能热水器水箱内的指定位置，并确保连接牢固、无松动。
太阳能控制柜说明书
太阳能集热工程智能控制仪安装使用说明书一．概述太阳能集热工程智能控制仪是专为太阳能集热工程实现全自动运行而设计的配套产品。
该控制仪采用目前最新的水温、水位探测技术和微电脑控制系统,全自动运行,能有效提高集热效率，具有智能化程度高,功能齐全,使用方便,寿命长, 性能可靠,通用性强的优点,适用于各种型式的太阳能集热工程。
本产品由主机、集热器水温传感器、水箱水温传感器、水箱水位传感器、管道温度传感器、附件等几部分组成。
与本产品配套使用的有电磁阀（抽水泵）、辅助电加热器、循环泵等,是太阳能集热工程理想的配套控制仪表。
二.主要功能1．自动加水：自动将集热器中的热水放到水箱里。
2．水循环自动控制：根据各种情况，自动控制集热系统的水循环,保证水箱里的水保持一定温度,并防止管道被冻坏。
3．控制辅助加热、伴热带、循环泵、进水阀。
4．定时开启辅助加热器将水箱里的水加热到设定温度。
5．定时向水箱里加水至设定水位。
6．恒温控制：保证水箱里的水随时可用。
7．控制伴热带工作，防止管道被冻坏。
8．用水循环,打开水龙头即出热水。
9．防空晒、防干烧。
三．集热工程应用原理（一）集热运行模式0．标准（1）初循环：热水箱未满且热水箱温度T2<【设定水温】时－－集热器温度T1≥【设定水温】＋6℃，循环泵D1打开，提高水箱温度，集热器温度T1≤【设定水温】＋1℃或热水箱水温T2≥【设定水温】，循环泵D1关闭。
（2）定温放水：热水箱温度T2≥【设定水温】时――集热器温度T1≥【设定水温】＋6℃时，进水阀F打开，用冷水将热水顶入热水箱（此时不能手动关闭加水）；集热器温度T1≤【设定水温】-2℃时，进水阀F（或抽水泵D2）关闭；为防止频繁进水,自动加水停止后5分钟内不再执行定温放水,但可以手动加水。
（3）温差循环：热水箱水满后进行温差循环－－（集热器温度T1－热水箱温度T2）≥【启动温差】，循环泵D1打开（集热器温度T1－热水箱温度T2）≤【停止温差】，循环泵D1关闭。
太阳能热水系统操作
太阳能热水系统操作指导
一、供水
1、检查水池液位是否正常。
2、检查水箱液位是否正常。
3、检查相关闸阀是否打开。
4、检查供油系统是否正常。
二、控制箱系统设置
1、太阳能集热板温差控制器设置温差范围：3~6摄氏度。
2、水箱温控器设置为50摄氏度。
3、燃烧炉温控器设置为55摄氏度。
4、供热水定时器、加冷水定时器、燃烧炉加热定时器，根据使用情况，合理设置。
5、试机时将相应的选择开关置于“手动”位置，完毕后恢复“自动”位置。
三、太阳能集热器
1、检查集热板有无漏水现象。
2、定期清洗玻璃上的尘垢，保持表面清洁，以确保产热水效率。
（注：不要在烈日下冲洗玻璃，以免玻璃破裂。
）
3、视水质情况对集热板进行定期排污清洗。
4、不得随意开启集热器上部的试水阀，以免被水烫伤。
四、燃烧炉
1、手动或自动启动燃烧炉，观察排气烟色是否正常。
2、日常运行后定期对油过滤器进行清洗。
3、做好防暴、防火安全措施，保障燃烧炉安全运行。
4、检查地下油池至各日用油箱控制是否正常。
NDS太阳能热水工程智能控制柜
NDS太阳能热水工程智能控制柜安装使用说明书本产品根据用户要求，在NDS系列太阳能专用控制仪表的基础上配制而成的太阳能工程控制系统。
适用一个独立太阳能热水工程，控制辅助加热、伴热带、循环泵、进水阀等元件，无人值守全自动运行系统。
并且有过载、短路、漏电等保护功能。
-----安装系统前请详细阅读本说明书-----目录一安全注意事项…………………………………………………………………二控制柜安装……………………………………………………………………三控制功能及操作说明…………………………………………………………四日常维护内容…………………………………………………………………五控制柜常见问题………………………………………………………………六控制仪常见问题………………………………………………………………七技术指标………………………………………………………………………附件1 太阳能集热工程智能控制仪说明书附件2 电气原理图一安全注意事项：1、本控制柜只允许专业电工安装。
2、安装、运行、维护或检查前请详阅本说明。
3、请勿在高温潮湿、腐蚀及高金属含量气体环境下使用，请避免在强烈阳光直射的地方放置或存放。
4、每月至少检查一次控制柜内漏电开关是否正常动作。
5、控制柜内不得存放其他杂物。
6、总控制柜应单独对应此控制柜装设开关，以及漏电保护器总开关的额定值，动作定值与本控制柜的额定值，动作值相适应。
7、提供安全的供电电源，须格外注意接地是否良好。
8、对于那些因本设备出错而可能发生人身损害相关事故或者对环境产生重大影响，请不要使用本设备。
9、对于因本设备出错而产生重大财产损失的场合，请采用冗余电路等安全对策。
10、请勿自行修理，分解或改造。
修理、检查请务必委手给经销商或负责施工的单位。
11、运输过程中不得大力撞击，以防损坏箱体内部元件。
12、开箱后按照装箱单点验。
二控制柜安装1固定：本控制柜为室内安装壁挂式控制柜，应安装在避免水淋的干燥位置。
柔阳高层太阳能说明书
高层太阳能热水工程控制柜说明书目录一、特点P1二、注意事项P2三、本案水路图及工作原理P3四、功能及参数P3五、显示系统P4六、电器接线图P5七、调节方法说明…………………………….. P6八、故障判断与维修……………………………. P7内部接线图一、特点：1、中国名牌、名优、3C认证产品部件。
2、不怕变频器等电磁干扰。
3、一般电线作信号线即可，无需屏蔽线，且不受信号线长度达100米4、多项排空技术，使用低费用。
5、视季节转换使用功能。
6、断电长期记忆设置的数据。
7、调节简单，工作稳定、可靠。
8、各单元电脑独立，功能多样化，满足各方需要，维护方便。
9、也可根据用户的实际需要设计、生产。
注意事项：二、安装前应阅读说明书，察看本案水路原理图后再施工。
1、由水路图查清传感器的个数和安装位置。
2、注意水位传感器应悬空（与水面垂直）挂于水箱中心或偏中心，不能水平放于水箱底部，胶头不能接触箱壁和上盖！3、金属加热温度传感器应放入安装于水箱的不锈钢盲管中，以免进水；硅胶温度传感器可直接放入水中。
4、其它温度传感器用铝箔带紧贴于管道外壁，外包保温材料，并做好防水处理。
1、信号线直径应不小于0.5平方，接线应可靠并防水。
2、有电加热器的水箱一定要接地（深埋地下2米角铁，或动力配电箱地线）。
电加热器功率（KW）数的一半是铜线径数（平方）。
另外：A.电加热器的通电条件：1、温度表：实际水温数值小于加热水温表的下限设定值。
2、定时表：设定“自动”，并在定时的时间段内。
◆如果不需要定时控制，则将定时控制器设定“开”。
B.循环泵启动条件：1、集热器水温高于水箱水温（9度）时；2、循环水管水温低于4℃以下。
（可调）三、水路原理图：电磁阀5四、功能1、太阳能工作：当集热器里的温度大于水箱所设定的温度时，温差自动启动循环泵、电磁阀1，把集热器里的热水注入水箱。
2、定温上水：当水箱里的热水高于所设定温度时，启动电磁阀2和水泵定温补入冷水，达到所需温度停止。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
说明书太阳能集热工程控制柜是为集中供热水的太阳能工程及别墅型太阳能热水器专门开发研究的智能型控制柜。
其主要特点是采用了不锈钢头（304—2B）的水位传感器，且长时间不会产生水垢。
影响检测可靠性和使用寿命的问题，且结构简单、使用方便、稳定性好、不受水箱温度及水质的影响、水位检测可从十几厘米到几米，性价比极高，是目前水箱水位检测最理想的装置之一；温度传感器采用优质高价进口材料，可根据用户要求，检测度可达200℃（一般的只能到120℃），完全满足了工程型集热器的工作要求；主要电子元器件全部采用美国原装进口器件，双电源供电，光电隔离设计，工作稳定可靠，不受强电工作干扰；系统采用三相电（交流380V）和单相电（交流220V）兼容的方式，大功率设计，以适应用户不同的工作环境及更高的配件可选性和系统工作效率，电加热棒采用交流380V或交流220V 自选，最大可控功率可由用户制定，增压泵及循环泵最大可控功率均为1500W，并可根据用户要求增加其可控功率；多指示灯指示；当系统出现问题时可开启手动；当前工作状态直观明了；充分考虑安全性，装配高质量漏电保护系统。
同时为了适应不同的用户要求，公司根据各种系统要求，开发了大型软件系统，最大限度地方便了用户需求和现场安装调试，所有功能可现场随机取舍，所有参数可根据现场硬件情况及用户要求随时设置，并且可根据用户的要求，以最低成本升级系统功能，以满足用户的不断发展要求。
二、技术参数：1、主机消耗功率:＜5W （不含电加热、水泵、电磁阀）；2、工作电压：AC220V/380V ±10% 50Hz；3、电磁阀参数:AC220；4、测温精度：±2℃；5、测温范围：0～99℃；6、水位分档：五档；7、控制电加热功率：（根据客户要求来订）8、热交换泵功率一般：≤ 1500W （≤1500W 根据客户要求来订）9、管道循环泵功率一般：≤1500W（≤1500W 根据客户要求来订）10、漏电动作电流≤30mA／0.1S(大电流配件正泰电器显示部分：1、超大LED集成显示：集热器温度、保温温度、管道温度、保温水位、恒温水箱温度、恒温水箱水位、低温温度、显示北京时间及工作状态，系统运行时一目了然；2、自动上水（水位控制、定时控制）功能；当水箱水位降至进水位时，控制器会自动上水，加水至设定的上限水位自动停水。
水位上下限可任意设定；同时，也可以设定三次定时上水功能，时间可在00：00～24：00之间任意设定。
●系统软件设有故障自动检测排除功能，控制器在停水或水压过低时自动切断电磁阀的工作。
●系统软件设有防空晒保护程序，有效避免了太阳能热水器高温空晒后突然进水而使真空管破裂。
●系统软件设有停电记忆功能，上水时断电自动记忆工作状态，来电时，自动连续上水至停止水位。
3、自动电加热（温控加热、定时加热）功能；用户可根据自己所需要的功能，来设定电加热温度上下限，当温度低于下限时自动启动电加热，到设定的温度上限自动停止；同时也可以设定三次定时加温功能，如：定时在每天下午5点检测水箱里的温度，如果水箱低于设定的温度上限，则自动启动电加热，加热至设定的温度上限自动停止。
●系统软件设有电加热保护程序（防干烧）。
当水箱内无水或水位过低时（20%），系统将自动锁定电加热系统。
当需要启动电加热时，先检测水箱水位，未达到保护值时，先上水至保护值，然后才启动电加热。
●自动电加热有时间段控制，防止电加热不必要的浪费，出厂参数为06：00—23：59在早上的6点开始至23点59分关掉，可根据自己需要来定。
4、自动控制热交换泵；热交换循环泵为温差循环控制，温差循环（对应设置项：温度上限、温度下限）当集热器水温高于储水箱水温一定值（设定的温差上限）时，启动循环泵。
当两边温度接近时（至设定的温差下限），关闭循环泵。
●系统软件设有防空晒保护程序。
当集热器与水箱之间的温差超过80℃时，停止热交换，有效避免了集热管高温空晒后突然进水而使真空管破裂。
●系统软件设有开泵时间保护程序，当刚停止循环后3分钟内，不会重新启动。
5、自动控制增压泵功能；当水压不够无法上水需要装增压泵时，电脑可以自动控制增压泵工作（增压泵和电磁阀同步）。
6、自动控制管道循环泵；管道循环泵有三种工作方式，用户可以根据实际需要设置其中一种：方式一：时控循环（对应设置项：启动间隔时间、连续运行时间）每隔一定时间，启动循环泵。
运行一定时间后，关闭循环泵。
方式二：温控循环（对应设置项：管道循环启动温度、连续运行时间）当管道温度低于一定值（设定启动温度）时，启动循环泵，运行一定时间后，关闭循环泵。
方式三：温差循环（对应设置项：管道循环温差下限、管道循环温差下限）水箱与管道温差超过温差上限时，启动循环泵，至温差接近到下限值时，关闭循环泵。
●控制器提供方式选择设置项，设置范围1、2、3，对应方式1、2、3。
（参见设置设使用说明）●当管道温度传感器不接时，控制器自动采用方式1控制循环泵，参数恢复为默认值：启动间隔时间4小时，连续运行时间8分钟！●系统软件设有开泵时间保护程序，当刚停止循环后3分钟内，不会重新启动。
●自动管道循环有时间段控制，防止管道热水流失不必要的浪费，出厂参数为06：00—23：59在早上的6点开始至23点59分关掉，可根据自己需要来定。
7、恒温出水功能；当水箱温度≥恒温出水启动温度时，自动启动恒温出水泵到恒温水箱里，水箱温度≤恒温出水停止温度，（温控出水启动温度-温控出水停止温差），自动停止出水泵。
当恒温水箱水位≤下限水位(如50％)时，打开出水泵，补水，到50％停止，以保证够电加热的水位。
8、自动/手动切换功能；用户可根据实际需要，在许可的状态下，随时通过手动工作，进行加水、加温、热交换、管道循环的启动或关闭。
9、温控上水；当温控上水显示时，温控上水功能开启，温控上水就是电磁阀进水直接进入模块，当集热器温度到55℃打开电磁阀进水，由于冷水进入模块温度降低，等集热器温度降到45℃时关闭电磁阀进水，集热器温度不断升高，55℃热水不断的送入保温水箱，使保温水箱的水逐渐升高，系统不断的返复运行。
使保温水箱水位满为止。
当集热器温度再高于水箱温度时系统自动转入温差循环模式。
10、防冻保护；防冻探头装在集热器的进水口，当防冻探头温度低于5℃开始热循环，到8℃停止热循环。
把保温水箱的热水循环到集热器以保证集热器及热循环管道冻坏。
在北方最好伴热带和防冻功能同时开启，确保万无一失保护。
11、复位功能；用户对参数进行修改后，如果出现功能不正常，可以按住“复位/保存”键3秒后待HF显示全亮时放开，即恢复出厂设置，以后主机按基本功能运行。
三、使用说明：本控制柜出厂时已设置好所有参数，安装好以后接通电源即能实现全自动运行，对不熟悉的用户，请仔细阅读说明书后方可设置（修改）参数。
按住功能键，进行参数设置，在进入参数设置页面时，屏幕数码只会显示所修改的参数，进入参数设置页面后，按设置键选择下一项参数，按“加水/”+或“加温/-”键来加减参数，修改好参数后按复位/保存键来保存参数。
按“设置”键3秒，听到“嘀”一声进入参数设置状态，原设置的北京时间小时不停在闪烁，左上角显示设置页面“1”，按“加水/”+或“加温/-”键校正北京时间的小时（范围00～23），校正好小时再按一下“设置”键，此时左上角显示设置页面“2”，进入北京时间分钟的校正（00～59），设置完北京时间，再按一下“设置”键进入下一个参数“水位下限”的设置。
1、此时，设置页面“3”显示：进入设置后，显示“下限”指示，按“加水/”+或“加温/-”键增/减水位下限的数值（出厂值50%，设定范围0%～80%），设置好下限，再按一下“设置”键进入下一个参数“水位上限”的设置。
2、此时，设置页面“4”显示：此时，显示“上限”指示，按“加水/”+或“加温/-”键增/减水位上限的数值（出厂值100%，设置范围0%～100%），设置好水位上限，再按一下“设置”键进入下一个参数“第一次定时加水”的设置。
3、此时，设置页面“5”显示：本次为第一次定时加水的‘小时’的设置，设置好小时按一下“设置”键，此时，设置页面“6”显示，进入定时加水的‘分钟’的设置，设置方法同上（早上加水出厂设置为08 00启动定时上水，如果时间设为24：00，表示本次定时取消）。
设置完第一次定时加水时间按一下“设置”键进入下一个参数“定时加水2”的设置。
4、此时，设置页面“7”显示：本次为第二次定时加水的‘小时’的设置，设置好小时按一下“设置”键，此时，设置页面“8”显示，进入定时加水的‘分钟’的设置，设置方法同上（出厂设置为24 00启动定时上水，表示本次定时取消）。
设置完第二次定时加水时间按一下“设置”键进入下一个参数“定时加水3”的设置。
5、此时，设置页面“9”显示：本次为第三次定时加水的‘小时’的设置，设置好小时按一下“设置”键，此时，设置页面“10”显示，进入定时加水的‘分钟’的设置，设置方法同上（出厂设置为24 00启动定时上水，表示本次定时取消）。
设置完第三次定时加水时间按一下“设置”键进入下一个参数“恒温出水”的设置。
6、此时，设置页面“11”显示：表示为恒温出水启动温度，按一下“设置”键进入设置页面“12”表示恒温出水温差温度，设置方法同上（60表示恒温出水的启动温度，10表示恒温出水的温差值）设置完恒温出水温度，按一下“设置”键进入下一个参数“启动和关闭电加热温度”的设置。
7、此时，设置页面“13”显示：表示为启动电加热温度，按一下“设置”键进入设置页面“14”表关闭电加热温度，设置方法同上（35℃设置范围00～99℃，55℃设置范围01～99℃）设置完启动和关闭电加热温度，按一下“设置”键进入下一个参数“第一次定时加温时间”的设置。
8、此时，设置页面“15”显示：本次为第一次定时加温的‘小时’的设置，设置好小时按一下“设置”键，此时，设置页面“16”显示，进入定时加温的‘分钟’的设置，设置方法同上（下午加温出厂设置为17 00启动定时加水，如果时间设为24：00，表示本次定时取消）。
设置完第一次定时加温时间按一下“设置”键进入下一个参数“定时加温2”的设置。
9、此时，设置页面“17”显示：本次为第二次定时加温的‘小时’的设置，设置好小时按一下“设置”键，此时，设置页面“18”显示，进入定时加温的‘分钟’的设置，设置方法同上（出厂设置为2400启动定时加温，表示本次定时取消）。
设置完第二次定时加温时间按一下“设置”键进入下一个参数“定时加温3”的设置。
10、此时，设置页面“19”显示：本次为第三次定时加温的‘小时’的设置，设置好小时按一下“设置”键，此时，设置页面“20”显示，进入定时加温的‘分钟’的设置，设置方法同上（出厂设置为24 00启动定时加温，表示本次定时取消）。
