电磁阀原理及选型
电磁阀工作原理特性电磁阀的用途
电磁阀工作原理特性电磁阀和电动阀的区别电磁阀的密封材料电磁阀的用途工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
分类1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
(整理)电磁阀工作原理特性电磁阀的用途
电磁阀工作原理特性电磁阀和电动阀的区别电磁阀的密封材料电磁阀的用途工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来档住或漏出不同的排油的孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞竿带动机械装置动。
这样通过控制电磁铁的电流就控制了机械运动。
分类1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
电磁阀的工作原理

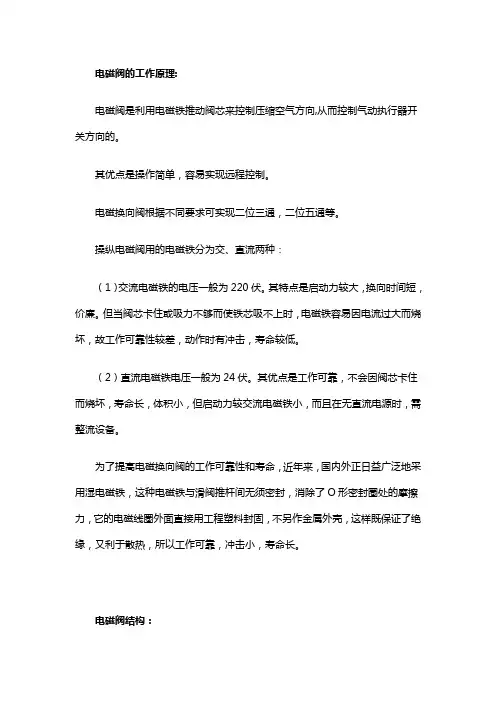

电磁阀的工作原理:电磁阀是利用电磁铁推动阀芯来控制压缩空气方向,从而控制气动执行器开关方向的。
其优点是操作简单，容易实现远程控制。
电磁换向阀根据不同要求可实现二位三通，二位五通等。
操纵电磁阀用的电磁铁分为交、直流两种：（1）交流电磁铁的电压一般为220伏。
其特点是启动力较大，换向时间短，价廉。
但当阀芯卡住或吸力不够而使铁芯吸不上时，电磁铁容易因电流过大而烧坏，故工作可靠性较差，动作时有冲击，寿命较低。
（2）直流电磁铁电压一般为24伏。
其优点是工作可靠，不会因阀芯卡住而烧坏，寿命长，体积小，但启动力较交流电磁铁小，而且在无直流电源时，需整流设备。
为了提高电磁换向阀的工作可靠性和寿命，近年来，国内外正日益广泛地采用湿电磁铁，这种电磁铁与滑阀推杆间无须密封，消除了O形密封圈处的摩擦力，它的电磁线圈外面直接用工程塑料封固，不另作金属外壳，这样既保证了绝缘，又利于散热，所以工作可靠，冲击小，寿命长。
电磁阀结构：电磁阀包括（线圈、磁铁、顶杆）。
当线圈接通电流，便产生了磁性，跟磁铁相互吸引，磁铁就会拉动顶杆。
关闭电源，磁铁和顶杆就复位了，这样电磁阀就完成了作功过程。
这就是电磁阀的工作原理。
电磁阀一般用于液压系统，来关闭和开通油路。
实际上，根据流过介质的温度，压力等情况，比如管道有压力和自流状态无压力。
电磁阀的工作原理是不同的。
比如在自流状态下需要零压启动的，就是通电后，线圈整个把闸体吸起来。
而有压力状态的电磁阀，则是线圈通电后吸出插在闸体上的一个销子，用流体自身的压力把闸体顶起来。
这两种方式的不同之处是，自流状态的电磁阀，因为线圈要吸起整个闸体，所以体积较大而带压状态的电磁阀，只需要吸起销子，所以体积可以做的比较小。
电磁阀分类追朔电磁阀的发展史，到目前为止，国内外的电磁阀从原理上分为三大类(即：直动式、分步童先导式)，而从阀瓣结构和材料上的不同与原理上的区别又分为六个分支小类(直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构)。
电磁阀原理及使用注意事项
电磁阀原理及使用注意事Through the process agreeme nt to achieve a uni fied action policy for differe nt people, so as to coord in ate acti on, reduce bli ndn ess, and make the work orderly.编制：_________________ 审核：_________________ 批准：_________________电磁阀原理及使用注意事项简介：该制度资料适用于公司或组织通过程序化、标准化的流程约定，达成上下级或不同的人员之间形成统一的行动方针，从而协调行动，增强主动性，减少盲目性，使工作有条不紊地进行。
文档可直接下载或修改，使用时请详细阅读内容。
1.电磁阀从原理上分为三大类：1 ）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3 ）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
电磁阀工作原理及应用
电磁阀工作原理及应用电磁阀是一种利用电磁力对机械运动进行控制的设备。
其工作原理主要基于电磁感应和磁力定律。
电磁阀通过控制电流的通断，使得阀芯在电磁力的作用下产生运动，从而控制介质的通断或流量。
下面将详细介绍电磁阀的工作原理及应用。
一、工作原理：电磁阀由电磁线圈和阀体组成，电磁线圈通电时产生磁场，通过对磁场的控制来控制阀芯的运动。
根据控制电磁线圈的连接方式的不同，电磁阀可分为直流电磁阀和交流电磁阀。
1.直流电磁阀：直流电磁阀的电磁线圈一般为螺线管，通过控制电流的通断，产生磁场，磁场作用在阀芯上，使阀芯移动，从而控制介质的通断或流量。
当电流通入螺线管时，由于电流的方向与磁场方向一致，产生的磁力将引起阀芯向电磁线圈方向移动，从而打开阀门；当电流断开时，由于磁场消失，弹簧的作用使阀芯恢复原位，阀门关闭。
2.交流电磁阀：交流电磁阀的电磁线圈一般为环形线圈，通过交流电源的正负半周期的切换，产生交变的磁场，使阀芯产生周期性的运动。
当电流通入线圈时，由于正负半周期的磁场方向不同，阀芯将产生往复运动，从而控制介质的通断或流量。
二、应用：电磁阀广泛应用于工业控制领域，其主要应用如下：1.液压系统控制：电磁阀可用于控制液压装置的压力、流量和方向。
当电磁阀通电时，阀芯打开，液体流过。
当电磁阀断电时，阀芯关闭，阻止液体流动。
2.气动系统控制：电磁阀可用于气动装置的压力、流量和方向的控制。
当电磁阀通电时，阀芯打开，气体流过。
当电磁阀断电时，阀芯关闭，阻止气体流动。
3.液位控制：通过控制电磁阀的开关来控制液位的上升和下降。
当电磁阀通电时，阀芯打开，液体流入；当电磁阀断电时，阀芯关闭，阻止液体流入。
4.温度控制：通过控制电磁阀的开关来调节流体的温度。
当要降低流体温度时，电磁阀通电，冷却液流入；当要升高流体温度时，电磁阀断电，冷却液停止流入。
5.自动化设备控制：电磁阀可用于自动化设备中的控制元件，实现自动启停、顺序控制等功能。
总之，电磁阀是一种重要的工业控制元件，通过控制电流的通断，实现对介质的通断或流量的控制。
电磁阀种类及工作原理
电磁阀种类及工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类别：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料种类又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
1、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离开阀座密封阀门打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。
（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。
2、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。
3、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。
特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。
所谓几位几通电磁阀，是指它一般具有一个可以在线圈电磁力驱动下滑动的阀芯，阀芯在不同的位置时，电磁阀的通路也就不同。
阀芯的工作位置有几个，该电磁阀就叫几位电磁阀：阀体上的接口，也就是电磁阀的通路数，有几个通路口，该电磁阀就叫几通电磁阀。
电磁阀安装后，一般所有接口都应该是连接好了的，所谓工作位置指的是阀芯的位置。
阀芯在线圈不通电时处在甲位置，在线圈通电时处在乙位置，阀芯在不同位置时，对各接口起到或接通或封闭的作用。
电磁阀二位是指电磁阀的阀芯有两个不同的工作位置（开、关）。
电磁阀工作原理
电磁阀基础知识电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔。
而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。
这样通过控制电磁铁的电流通断就控制了机械运动。
不同的电磁阀原理是不同的，几种电磁阀原理如下：直动式电磁阀原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开，常开型与此相反。
分步直动式电磁阀原理：是直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
间接先导式电磁阀原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。
电磁阀线圈烧坏的原因外部原因电磁阀的稳定运行与流体介质的干净程度是密不可分的，很多介质里面会有一些细微颗粒或者介质钙化，这些细微的物质会慢慢附着在阀芯上，逐渐变硬，很多人发现头一天晚上还运行正常，到了第二天早上电磁阀就打不开了，拆下来一看原来是阀芯上有一层厚厚的钙化物沉积。
这种情况最为常见，也是导致电磁阀烧毁的主要因素。
内部原因：电磁阀的滑阀套与阀芯的配合间隙很小，一般都是单件装配，当有机械杂质带入或润滑油太少时，很容易卡住。
处理方法可用钢丝从头部小孔捅入，使其弹回。
根本的解决方法是要将电磁阀拆下，取出阀芯及阀芯套，用CCI4清洗，使得阀芯在阀套内动作灵活。
电磁阀原理及使用注意事项
仅供参考[整理] 安全管理文书电磁阀原理及使用注意事项日期：__________________单位：__________________第1 页共10 页电磁阀原理及使用注意事项1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分第 2 页共 10 页步直动活塞结构、先导活塞结构。
电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
流体的温度必须小于选用电磁阀的标定温度。
电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。
工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。
电磁阀工作原理
电磁阀工作原理纵观国内外电磁阀，到目前为止，从动作方式上可分为三大类即：直动式、反冲式、先导式，而从阀瓣结构和材料上的不同以及原理上的区别反冲式又可分为：膜片式反冲电磁阀、活塞式反冲电磁阀；先导式又可分为：先导式膜片电磁阀、先导式活塞电磁阀；从阀座及密封材料上分又可分为：软密封电磁阀、钢性密封电磁阀、半钢性密封电磁阀。
一、直动式电磁阀原理：常闭型直动式电磁阀通电时，电磁线圈产生电磁吸力把阀芯提起，使关闭件离远开阀座密封副打开；断电时，电磁力消失，靠弹簧力把关闭元件压在阀座上阀门关闭。
（常开型与此相反）特点：在真空、负压、零压差时能正常工作，DN50以下可任意安装，但电磁头体积较大。
如我公司引进HERION公司技术生产的直动电磁阀可用于×10-4 Mpa 真空。
二、反冲型电磁阀原理：它的原理是一种直动和先导相结合，通电时，电磁阀先将辅阀打开，主阀下腔压力大于上腔压力而利用压差及电磁阀的同时作用把阀门开启；断电时，辅阀利用弹簧力或介质压力推动关闭件，向下移动便阀门关闭。
特点：在零压差或高压时也能可靠工作，但功率及体积较大，要求竖直安装。
三、先导式电磁阀原理：通电时，电磁力驱动先导阀打开先导阀，主阀上腔压力迅速下降，在主阀上下腔内形成压差，依靠介质压力推动主阀关闭件上移，阀门开启；断电时，弹簧力把先导阀关闭，入口介质压力通过先导孔迅速进入主阀上腔在上腔内形成压差，从而使主阀关闭。
特点：体积小，功率低，但介质压差范围受限，必须满足压差条件。
两位三通电磁阀通常与单作用气动执行机构配套使用，两位是两个位置可控：开-关，三通是有三个通道通气，一般情况下1个通道与气源连接，另外两个通道1个与执行机构的进气口连接，1个与执行机构排气口连接，具体的工作原理可以参照单作用气动执行机构的工作原理图。
两位五通电磁阀通常与双作用气动执行机构配套使用，两位是两个位置可控：开-关，五通是有五个通道通气，其中1个与气源连接，两个与双作用气缸的外部气室的进出气口连接，两个与内部气室的进出气口接连，具体的工作原理可参照双作用气动执行机构工作原理在气路(或液路)上来说，两位三通电磁阀具有1个进气孔(接进气气源)、1个出气孔(提供给目标设备气源)、1个排气孔(一般安装一个消声器，如果不怕噪音的话也可以不装@_@)。
电磁阀选型参考
前言（作者：王旭平）根据电磁阀生产商和客户要求我公司常用电磁阀配套厂家有ASCO公司，SMC 公司派克汉尼分公司（其收购霍尼维尔公司两个厂）和天津光阳电磁阀科技有限公司，现把它们主要产品的型号和订货要求汇总提出，望有关人员能按此选型，详细资料参阅产品样本。
电磁阀选型参考1、工作原理电磁阀由两个基本功能单元组成。
A：电磁线圈（电磁铁）和磁芯。
B：包含一个或几个孔的阀体。
当电磁线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断。
2、电磁阀分类电磁阀常用的有二位二通、二位三通、二位四通、二位五通，电磁阀与调节阀匹配关系见表1。
表13、电磁阀的选择3.1采用适当尺寸的电磁阀很重要,采用的电磁阀如果大小不合适,会导致电磁阀使用效果不好,并造成不必要的高成本.决定电磁阀大小的基本因素有:·控制流体的最大、最小流量。
·通过电磁阀的最大最小压差。
·所控制的流体的比重、温度和粘度（这里只介绍流体为常温的空气）·通径与流量关系见表2。
1型号：根据第四项选则*2电压及频率（注明交直流）3所控制介质及压力（正常情况视为空气） *4防爆等级 5气路接口6电气接口*7作用方式，针对二位三通电磁阀为常闭、常开、通用，二位四通电磁阀为单线圈，双线圈，未注明，视为单线圈。
常闭式—当线圈断电时排出压力，当线圈通电时提供压力。
常开式—当线圈断电时提供压力，当线圈通电时排出压力。
通用式—任何一个接口进压，具有常开或常闭功能，但一般适用压力较小，在0.25Mpa 左右。
单、双线圈上已表述过，此略。
注：*项为必备项目，否则无法选型，如果对材料有特殊要求，则需要提出阀体材料。
4、 常用电磁阀有关参数4.1 能够满足本厂单作用调节阀电磁阀常用型号4.1.1本厂单作用条件调节阀选配电磁阀时通用条件.1.介质:空气2.气源压力:0.4~0.5Mpa3.配管:Φ6或Φ84.气管接头:Rc1/45.电源电压:110V.AC.220AC.50HZ.12VDC,24VDC 等 4.1.2 ASCO 二位三通直动式通用电磁阀阀体：黄铜、不锈钢、接口1/8到期1/2NPT 4.1.2.1 8300系列及8320系列 a.8300系列电磁阀选用防爆型在型号前加前辍”EF”例: 8300D58F 24.DC为ASCO常闭型24V.直流.防爆要求为普通型的二位三通电磁阀EF8300D58G 220.AC 50HZ为ASCO常开型220V.交流50HZ.防爆等级dⅡBT4的二位三通电磁阀防爆型,在型号前加前辍”EF” 8320G186表示.ASCO二位三通电磁阀,电压24.DC,黄铜阀体,常闭型.EF8320G203 220AC 50HZ表示ASCO二位三通电磁阀电压220V交流50HZ 不锈钢阀体,防爆等级dⅡBT4,常闭型.注:1、8300D58 直径型最大操作压力达0.88Mpa,交流型最大操作压力达1.75Mpa2、8300系列直流型操作压力均可达到0.52Mpa,交流型操作压力均可达到1.0Mpa注:以上电磁阀为通用型,常开常闭均可,但其流量系数Cv=0.08,如需电磁阀快速排气请选用WPIS8317307或WPIS8317308,其放气口Cv值可达0.73(相当于Φ8×1气管)4.1.3 SMC二位三通直动式普通电磁阀VT317系列型号配用管价格VT317-□△-02 Φ6~Φ8注: □-代表使用电压△-代表接电方式作用方式为通用型,(常开,常闭)防爆要求普通型.3=110VAC G-直接出线式4=220VAC D-DIN插座式5=24V.DC DZ-DIN插座式6=12V.DC 带有指示灯和过压抑制器例如:VT317-4G-02 二位三通电磁阀,电压220V.交流50HZ,直接出线式.不防爆.4.1.4 SMC二位三通先导式防爆电磁阀50-VPE500.700系列型号配用气管价格5o-VPE542⊙-□△⊙-02▽Φ6~Φ8⊙-表示先导方式:无记号为内部先导式弹簧范围起点需>0.2Mpa,R*外部先导式,弹簧范围需注明,即供给压力起点,*准标准型□-表示额定电压: 1* AC110V * 准标准电压选电压时写明频率2* AC200V3AC110V4AC220V5DC24V6* DC12V8* AC240V9* 其它△-表示接线方式: T-电线管耐压螺纹结合式E1-耐压密封式(电缆外径Φ7~Φ10)E2-耐压密封式(电缆外径Φ10.1~11.5)⊙-表示手动操作. 无记号-无锁定/按扭式 D-用工具锁定式▽-表示常位状态 A-常断型 B-常通型例:50-VPE542R*-5TD-02A表示:SMC 50-VPE500系列外部先导式直流24V 防爆二位三通电磁阀(dⅡBT4)接线方式,电线管耐压螺纹结合式,用工具锁定式,气接口Rc1/4,常断型(常闭).4.1.5 天津市光阳电磁阀科技有限公司ZCKQ二位三通防爆电磁阀系列型号通径价格(防爆)ZCKQ-8-ZZT 2mm订货时写明:此阀流通系数,通径,使用压力,电源,介质,作用方式,防爆要求即可.4.2能够满足本厂双作用调节阀电磁阀常用型号4.2.1本厂双作用调节阀选配电磁阀时通用条件1.介质:空气2.气源:0.5Mpa3.配管: Φ6~Φ84.气管接头:Rc1/45.电源电压:110VAC 200VAC 50HZ 12V.DC 24.DC等4.2.2 ASCO二位四通选导型通用电磁阀如EF8344G70 24.DC 表示ASCO二位四通,防爆型(dⅡBT4)24V.交流50HZ.电磁阀□-代表使用电压△-代表接电方式3=110AC G=直接出线式(引线长300mm)4=220VAC D=DIN插座式5=24VDC DZ=DIN插座式带有指示灯和过压抑制气6=12VDC如 VF3130-5GB-02表示SMC24V直流,五通电磁阀,接电方式为直接出线式,普通型符号表示内容同4.1.4如:50VFE3130-4T-02.表示SMC先导式五通防爆(dⅡBT4)电磁阀电压200V交流 (注明频率50HZ)附录:1.国产型电磁阀选型样本(部分)2.ASCO,SMC,PARKER(派克)电磁选型样本(部分)3.定货要求:电磁阀定货时须写明下列参数1> 型号 2>电压及频率(注明交直流) 3>介质(通常空气) 4>防爆等级 5>气路接口(通常Rc1/4) 6>电气接口(通常不注按厂方标准) 7>作用方式 8>其它要求:如阀体材料等.M15G-（）-A（D）E12PU系列兼用型五通防爆电磁阀一、产品用途M15G-（）-A（D）E12PU系列兼用型二位五通防爆电磁阀，是采用日本金子产业株式会社电磁阀制造生产技术的产品。
电磁阀详解(原理 、分类、选型时的注意事项)
检测电磁阀好坏的方法先给电磁阀通上被控制的介质(带压力的液体、气体<空气>，压力值为电磁阀使用压力范围的中间值)，再给电磁阀线圈通电，如果被控制介质有从通到断或从断到通的状态的变化，那么电磁阀就是好的，否则就是有问题的。
电磁阀常见故障有1、线圈短路或断路检测方法：先用万用表测量其通断，阻值趋近于零或无穷大，那说明线圈短路或断路。
如果测量其阻值正常(大概是几十欧)，还不能说明线圈一定是好的(我有一次测得一个电磁阀线圈阻值大概50欧姆，但电磁阀无法动作，更换该线圈后一切正常)，请进行如下最终测试：找一个小螺丝刀放在穿于电磁阀线圈中的金属杆的附近，然后给电磁阀通电，如果感觉到有磁性，那么电磁阀线圈是好的，否则是坏的。
处理方法：更换电磁阀线圈。
2、插头/插座有问题故障现象：如果电磁阀是有插头/插座的那种，有可能出现插座的金属簧片问题(笔者就碰到过)、插头上接线的问题(比如将电源线接到接地线上去了)等原因无法将电源送到线圈中。
最好养成一个习惯：插头插在插座上之后把固定螺丝拧上，线圈上在阀芯杆之后把固定螺母拧上。
如果电磁阀线圈的插头配备有发光二极管电源指示灯，那么采用DC电源驱动电磁阀时即行就要接对，否则指示灯不会亮。
另外，不要将不同电压等级的带发光二级管电源指示的电源插头调换使用，这样会导致发光二极管被烧毁/电源(换用低电压等级的插头)出现短路或发光二极管发光很微弱(换用高电压等级的插头)。
如果不带电源指示灯，电磁阀线圈是不用区分极性的(不象线圈电压为直流的晶体管时间继电器以及线圈上并联有二极管/电阻泄漏回路的线圈电压为直流的中间继电器<这种中间继电器以原装小日本的居多>，需要区分极性)。
处理方法：修正接线错误、修复或更换插头、插座。
3、阀芯问题故障现象一：在电磁阀所通介质压力正常的情况下，按下电磁阀红色的手动按钮，电磁阀都没有任何反应(压力介质没有出现通断的变化)，说明阀芯一定是坏的。
电磁阀原理及使用注意事项
电磁阀原理及使用注意事项1.电磁阀从原理上分为三大类：1）直动式电磁阀：原理：通电时，电磁线圈产生电磁力把关闭件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
2）分布直动式电磁阀：原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
3）先导式电磁阀：原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2.电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：直动膜片结构、分步重片结构、先导膜式结构、直动活塞结构、分步直动活塞结构、先导活塞结构。
电磁阀在选型时的注意事项一：适用性管路中的流体必须和选用的电磁阀系列型号中标定的介质一致。
流体的温度必须小于选用电磁阀的标定温度。
电磁阀允许液体粘度一般在20CST以下，大于20CST应注明。
工作压差，管路最高压差在小于0.04MPa时应选用如ZS,2W,ZQDF,ZCM系列等直动式和分步直动式；最低工作压差大于0.04MPa时可选用先导式（压差式）电磁阀；最高工作压差应小于电磁阀的最大标定压力；一般电磁阀都是单向工作，因此要注意是否有反压差，如有安装止回阀。
流体清洁度不高时应在电磁阀前安装过滤器，一般电磁阀对介质要求清洁度要好。
电磁阀工作原理图
电磁阀工作原理图一、引言电磁阀是一种常用的控制元件，广泛应用于工业自动化领域。
本文将详细介绍电磁阀的工作原理图及其相关知识。
二、电磁阀的基本结构电磁阀由电磁铁和阀体两部分组成。
电磁铁包括线圈和铁芯，通过通电和断电来控制阀体的开关状态。
阀体则包括阀芯、阀座和阀体壳体。
三、电磁阀的工作原理1. 电磁阀的工作原理图如下所示：[在这里插入电磁阀工作原理图]2. 工作过程：(1) 初始状态：电磁铁未通电时，阀芯与阀座之间存在间隙，阀体处于关闭状态。
(2) 通电过程：当电磁铁通电时，线圈内产生磁场，磁场作用于铁芯，使其吸引阀芯。
(3) 阀体打开：阀芯受到吸引力后，与阀座接触，打开阀体，流体可以通过阀体流动。
(4) 断电过程：当电磁铁断电时，磁场消失，吸引力消失，阀芯回到初始位置，阀体关闭。
(5) 阀体关闭：阀芯回到初始位置后，阀体再次关闭，停止流体的流动。
四、电磁阀的分类根据电磁阀的工作原理和结构特点，可以将其分为以下几类：1. 直动式电磁阀：线圈直接作用于阀芯，通过磁力控制阀芯的开关状态。
2. 间接式电磁阀：线圈通过铁芯间接作用于阀芯，通过磁力控制阀芯的开关状态。
3. 分动式电磁阀：通过电磁铁控制阀芯的位置，使其在不同的阀座上工作，实现不同的流通路径。
4. 比例式电磁阀：通过电磁铁的电流大小来控制阀芯的位置，实现流量的连续调节。
五、电磁阀的应用领域电磁阀广泛应用于各个领域，包括但不限于以下几个方面：1. 工业自动化：在工业自动化生产线上，电磁阀用于控制气体或液体的流动，实现各种工艺的自动化控制。
2. 汽车工业：电磁阀用于汽车发动机的燃油喷射系统、空调系统和制动系统等，起到控制流体的作用。
3. 空调与制冷：电磁阀用于空调和制冷设备中，控制制冷剂的流动，实现温度的调节和控制。
4. 医疗设备：电磁阀用于医疗设备中，如呼吸机、输液泵等，控制气体或液体的流动。
5. 水处理与环保：电磁阀用于水处理设备和环保设备中，控制水流和气体的流动，实现水质的净化和环境的保护。
电磁阀的选型
电磁阀选型首先应该依次遵循安全性，可靠性，适用性，经济性四大原则，其次是根据六个方面的现场工况(即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择)。
选型依据：一、根据管道参数选择电磁阀的：通径规格(即DN)、接口方式1、按照现场管道内径尺寸或流量要求来确定通径(DN)尺寸。
2、接口方式，一般>DN50要选择法兰接口，≤DN50则可根据用户需要自由选择。
二、根据流体参数选择电磁阀的：材质、温度组1、腐蚀性流体：宜选用耐腐蚀电磁阀和全不锈钢；食用超净流体：宜选用食品级不锈钢材质电磁阀。
2、高温流体：要选择采用耐高温的电工材料和密封材料制造的电磁阀，而且要选择活塞式结构类型的。
3、流体状态：大至有气态，液态或混合状态，特别是口径大于DN25订货时一定要区分开来。
4、流体粘度：通常在50cSt以下可任意选择，若超过此值，则要选用高粘度电磁阀。
三、根据压力参数选择电磁阀的：原理和结构品种1、公称压力：这个参数与其它通用阀门的含义是一样的，是根据管道公称压力来定。
2、工作压力：如果工作压力低则必须选用直动或分步直动式原理；最低工作压差在0.04Mpa以上时直动式、分步直动式、先导式均可选用。
四、电气选择：电压规格应尽量优先选用AC220V、DC24较为方便。
五、根据持续工作时间长短来选择：常闭、常开、或可持续通电1、当电磁阀需要长时间开启，并且持续的时间多余关闭的时间应选用常开型。
2、要是开启的时间短或开和关的时间不多时，则选常闭型。
3、但是有些用于安全保护的工况，如炉、窑火焰监测，则不能选常开的，应选可长期通电型。
六、根据环境要求选择辅助功能：防爆、止回、手动、防水雾、水淋、潜水1、爆炸性环境：必须选用相应防爆等级的电磁阀。
2、当管内流体有倒流现象时，可选择带止回功能电磁阀。
3、当需要对电磁阀进行现场人工操作时，可选择带手动功能电磁阀。
4、露天安装或粉尘多场合应选用防水，防尘品种(防护等级在IP54以上)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁阀一、电磁阀定义是用来控制流体的自动化基础元件，属于执行器，并不限于液和其他的参数。
电磁阀可以配合不同的电路来实现预期的控制，而控制的精度和灵活性都能够保证。
电磁阀有很多种，不同的电磁阀在控制系统的不同位置发挥作用，最常用的是单向阀、安全阀、方向控制阀、速度调节阀等。
二、电磁阀工作原理电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的就控制了机械运动。
三、电磁阀分类1、电磁阀从原理上分为三大类：1.1直动式电磁阀工作原理：开；断电时，电磁力消失，弹簧把关闭件压在阀座上，阀门关闭。
工作特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。
1.2分布直动式电磁阀工作原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。
当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。
工作特点：在零压差或真空、高压时亦能可*动作，但功率较大，要求必须水平安装。
1.3先导式电磁阀工作原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在关闭件周围形成上低下高的压差，流体压力推动关闭件向上移动，阀门打开；断电时，弹簧力把先导孔关闭，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动关闭件向下移动，关闭阀门。
工作特点：流体压力范围上限较高，可任意安装（需定制）但必须满足流体压差条件。
2、电磁阀从阀结构和材料上的不同与原理上的区别，分为六个分支小类：2.1直动膜片结构。
2.2分步直动膜片结构。
2.3先导膜片结构。
2.4直动活塞结构。
2.5分步直动活塞结构。
2.6先导活塞结构。
3、电磁阀按照功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀等。
四、电磁阀选型电磁阀选型时首先依次遵循安全性，适用性，可靠性，经济性四大原则，其次根据六个方面的现场工况（即管道参数、流体参数、压力参数、电气参数、动作方式、特殊要求进行选择）。
4.1四大原则安全性：1）、腐蚀性介质：宜选用塑料王电磁阀和全不锈钢；对于强腐蚀的介质必须选用隔离膜片式。
中性介质，也宜选用铜合金为阀壳材料的电磁阀，否则，阀壳中常有锈屑脱落，尤其是动作不频繁的场合。
氨用阀则不能采用铜材。
2）、爆炸性环境：必须选用相应防爆等级产品，露天安装或粉尘多场合应选用防水，防尘品种。
3）、电磁阀公称压力应超过管内最高工作压力。
适用性：1）介质特性介质构成是气体、液体或混合等介质的温度对电磁阀的密封材料的影响介质温度对电磁线圈的影响介质的浓度对电磁阀的影响2）管道参数根据介质流向及管道连接方式选择阀门通口及型号Kv值的定义：Kv值是表示阀门流量特性的一个参数和表示方法，单位是m3/h。
3）环境条件环境的最高和最低温度应选在允许范围之内；环境中相对湿度高及有水滴雨淋等场合，应选防水电磁阀；环境中经常有振动，颠簸和冲击等场合应选特殊品种，例如船用电磁阀；在有腐蚀性或爆炸性环境中的使用应优先根据安全性要求选用耐发蚀型；4）电源条件:控制线圈是交流还是直流，是AC220V或DC24V5）控制精度:是控制几个位置，普通的是2位置控制，如果要求高的需要多位控制。
打开或关闭的响应时间等。
可靠性：1）工作寿命，此项不列入出厂试验项目，属于型式试验项目。
为确保质量应选正规厂家的名牌产品。
2）工作制式：分长期工作制，反复短时工作制和短时工作制三种。
对于长时间阀门开通只有短时关闭的情况，则宜选用常开电磁阀。
3）工作频率：动作频率要求高时，结构应优选直动式电磁阀，电源优选交流4）动作可靠性:严格地来说此项试验尚未正式列入中国电磁阀专业标准，为确保质量应选正规厂家的名牌产品。
有些场合动作次数并不多，但对可靠性要求却很高，如消防、紧急保护等，切不可掉以轻心。
特别重要的，还应采取两只连用双保险。
5）经济性:它选用的尺度之一，但必须是在安全、适用、可靠的基础上的经济。
经济性不单是产品的售价，更要优先考虑其功能和质量以及安装维修及其它附件所需用费用。
四、电磁的几位几通的含义位：是指执行机构（例如气缸）动作后的位置，常用的动作位置有2个位置或3个位置等。
通：是指电磁阀上开了几个气孔，有几个孔就是几通。
它们合起来就是称为几位几通电磁阀，常用的电磁阀如下：二位二桶电磁阀：二位二桶工作原理：当线圈没有电时，管路不导通，反之导通。
二位三通电磁阀:分为一进二出，二进一出，一进一出，通常情况下，常用的是一进一出常开型或常闭型二位三通电磁阀符号：二位三通常闭型二位三通常开型二位三通工作原理：当线圈没有通电时，常闭型2-3通，常开型1-2通，当线圈通电时，常闭型1-2通，常开型2-3通。
二位五通电磁阀：二位五通单电控二位五通双电控二位五通电磁阀工作原理：单电控：线圈没有通电时，1-2通，4-5通；线圈有电时1-4通，2-3通。
双电控：当线圈都没有通电时，电磁阀内部通孔保持上次某个电磁线圈得电时的状态；例如当14号线圈得电时，1-4通，2-3通，而当12号线圈得电时1-2通，4-5通，为了延长电磁阀使用寿命，通常2个线圈不能同时得电，即使某个线圈得电后，最好别长时间通电。
三位五通电磁阀符号：三位五通中封式中封式工作原理：当线圈不通电时，1~5气路封闭不通，当14号线圈通电时2-3通，1-4通；当12号线圈通电时，1-2通，4-5通。
三位五通中压式中压式工作原理：当线圈没通电时，1-2-4通，3-5封闭；当14号线圈通电时，2-3通，1-4通；当12号线圈通电时，1-2通，4-5通。
三位五通中泄式中泄式工作原理：当线圈没有通电时，2-3通，4-5通，1封闭；当14号线圈通电时，1-4通，2-3通；当12号线圈通电时，4-5通，1-2通。
三位五通电磁阀1~5代表意义：1是进气，2和3是连接气缸的AB口，3和5是排气口。
五、电磁阀的连接孔径和通径5.1通经和孔径的区别电磁阀的口径指的是电磁阀的接口尺寸常见的是G1/4、1/4NPT、G1/2、1/2NPT的，这是与气缸连接的尺寸，而通径指的则是实际流通能力，以1/4的为例，其通径就有2mm，5mm，6mm，8mm的，通径越大流通能力就越大，此外你把电磁阀的气源接口打开也可以看到，里面的口径是比外面的小的，而且口径一样的电磁阀，通径也是有不同的。
1/4"螺纹英制锥管螺纹,，牙形角是55°，的螺距是1.337毫米，外径是13.158毫米，每英寸19牙NPT1/4 螺纹是美制锥管螺纹，牙形角是60° 锥度是 1;16 ，螺距是1.411毫米，外经是13.616毫米，每英寸18牙管螺纹牙数外螺纹大径内螺纹小径G1/8" - 28 9.728mm 8.386mmG1/4" - 19 13.157mm 11.445mmG3/8" - 19 15.862mm 14.95mmG1/2" - 14 20.955mm 18.531mm5.2螺纹标准:NPT，PT，G 都是管螺纹.NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区.国家标准可查阅GB/T12716-1991PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家.常用于水及煤气管行业，锥度规定为 1:16. 国家标准可查阅 GB/T7306-2000G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族.标记为 G 代表圆柱螺纹.国家标准可查阅 GB/T7307-2001另外螺纹中的1/4、1/2、1/8 标记是指管子的通径，单位是英寸.行内人通常用分来称呼螺纹尺寸，一寸等于8分，1/4 寸就是2分，如此类推.G 好像就是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的Rc表示圆锥内螺纹准确的来讲它的内径是19.05毫米，但这是老标准，现在已经不用了。
现在的国标规定ZG3/4〃螺纹内径是20毫米。
它的表示方法应该是:ZG3/4〃。
其中(〃)是英寸的代表符号。
一英寸等于25.4毫米。
一英寸等于8英分。
3/4的来历是6/8=3/4。
俗称6分。
同样ZG1/2〃螺纹的管子内径≈15毫米。
俗称4分。
ZG1〃螺纹的管子内径≈25毫米。
俗称1寸。
ZG11/2〃螺纹的管子内径≈32毫米。
俗称1寸半。
锥管螺纹只用于液压系统连接;而管螺纹G3/4〃只用于水管连接。
锥管螺纹与管螺纹极为相似，区别只在锥度上。
DN是公称直径。
