顶板离层仪观测规定
最新整理巷道顶板离层监测管理规定
巷道顶板离层监测管理规定巷道顶板离层监测管理规定为进一步标准我矿顶板离层仪的管理，切实做好顶板管理工作，现对顶板离层仪的安装、观测及日常管理作如下规定。
一、煤巷、半煤巷必须安设顶板离层仪，对于综采工作面切眼、回撤通道、巷道交叉点、采掘工作面过上覆煤柱或过空巷段的巷道、受地质构造影响的巷道及大跨度巷道等也要安装顶板离层仪，并加强监测。
安设地点及间距如下：安设地点安设间距或部位普通煤巷、半煤巷≤100综采工作面切眼≤50回撤通道≤ 50过上覆煤柱或过空巷段的巷道≤ 50受地质构造影响的巷道≤ 50巷道交叉点、断层构造处交叉点或构造处其它大跨度巷道≤ 80二、顶板离层仪要安装在巷道中间部位。
当工作面施工距离到达一个安装间距时，必须及时安装顶板离层仪，新设的顶板离层仪距离工作面不得超过10〔特殊情况除外〕，现场作业人员放炮时必须妥善保护顶板离层仪。
三、观测仪器采用型号为LBY-3机械式顶板离层仪，浅部基点、深部基点必须安装到位，浅部基点要安装在锚杆端部位置，距巷道顶板2.5处，深部基点安装在较稳定的深部岩层中，距巷道顶板8处，初始读数预设值必须记录准确。
四、顶板离层仪的观测〔一〕各区队技术员负责顶板离层仪的日常监测记录和管理工作。
〔二〕顶板离层仪观测频度为7天一次，离层量较大或离层速度加快时，要适当缩短监测周期。
〔三〕在受掘进及回采工作面采动影响范围内或离层量、离层速度有明显加大加快趋势时，要适当缩短监测周期。
〔四〕观测数据要精确记录，并及时填写在观测记录牌板上。
上井后及时把观测数据进行整理录入台账。
确保离层仪、记录牌板、地面资料三者相符。
〔五〕当深部基点位移超过50时，区队技术员应及时向生产技术科汇报，并及时采取措施加强支护；当深部基点位移超过80时，应及时向矿总工程师汇报，分析原因，制定措施。
当深部基点位移超过150时，必须停头撤人，制定专项措施进行处理。
五、观测数据的分析整理。
〔一〕各区队技术员负责将当月的观测数据在次月3日前上报到生产技术科，生产技术科负责整理分析当月的观测数据，绘制离层曲线图，并在次月10日前完成每月一次观测总结。
顶板离层仪打设规定及观测要求
顶板离层仪打设规定及观测要求离层指示仪以红、黄、蓝三种颜色表示顶板离层松动的严重程度，蓝色表示顶部松动离层值较小，处于较稳定的状态；黄色表示离层松动已达到警界值；红色则表示顶板离层松动值较大，已进入危险的状态。
顶板离层仪安装区域：采用锚网支护的巷道、硐室和需要观测顶板离层的巷道必须按要求安装顶板离层仪。
顶板离层仪必须安设在巷道跨度最大处的顶板几何中央较完整的区域。
（1）沿顶掘进的煤巷及坡顶掘进的半煤岩巷,地质条件无变化时，顶板离层仪间距50米。
（2）沿底板掘进的煤巷,地质条件无变化时，顶板离层仪间距30米。
（3）交岔点巷道平交：巷道中线交叉点和及各支巷距巷道中线交叉点中心处均安装顶板离层仪。
（4）交岔点巷道立交：上部巷道在巷道交叉点和距巷道交叉点前后5米顶板处均安装顶板离层仪，下部巷道距交叉口前后3米范围内套棚支护。
（5）工作面在施工大断面、淋水区域、顶板破碎区域及过地质构造区域。
（6）通过断层时，在断层的上下盘距离断面前后10米处各安装一个顶板离层仪；通过陷落柱时，陷落柱与正常区域的交接面及其前后10米各安装一个顶板离层仪。
（7）掘进工作面在施工电气硐室、防火门硐室、钻场等硐室时，必须在巷道几何正中打设一个顶板离层仪，用以监测大断面处顶板变化；巷道内施工大断面需二次成巷时，要提前在二次成巷几何正中处打设顶板离层仪，其余仍按照作业规程打设顶板离层仪。
（8）掘进工作面在施工过淋水区域时，必须保证每班进行锚杆、锚索锚固力试验，并将试验结果存档保存。
并在该区域内打设一个顶板离层仪用于监测顶板变化。
（9）顶板离层监测工作由队组主管技术员负全责。
全部实行档案化管理，实行终身负责制。
（10）掘进巷道顶板离层仪的安装实行“四位一体”负责制：即顶板离层仪安装过程中，打钻人员、安装人员、跟班队干和安全员必须都在现场。
（11）顶板离层仪安装孔必须竖直打设,且巷道中顶板离层仪成一条直线。
离层仪安装后，测绳要自然下垂，网片、网丝等不得影响离层仪的数据显示。
顶板离层仪安设标准
顶板离层仪安装技术及观测标准1、根据巷道围岩条件每30～50m应安设一个顶板离层指示仪。
当巷道尺寸、掘进工艺或围岩地质条件发生时,应根据具体条件调整顶板离层指示仪间距;巷道交叉点必须安设顶板离层仪(横川根据顶板情况在措施中规定),顶板离层仪得数目按以下执行:2、双基点顶板离层仪指示仪浅基点应固定在3m位置,深基点一般应固定在锚索端部上方稳定岩层内300-500mm(若无稳定岩层,深基点在顶板中得深度应不小于巷道跨度得1、5倍)。
顶板离层仪内、外筒初始读数应控制在10mm,并由验收员负责验收与填写“顶板离层仪原始安装读数记录表”,报生产技术部备案。
3、巷道每安设一个顶板离层仪,必须进行统一得挂牌管理,并按要求进行编号与填写,施工队组技术员要绘制“定置图”,标明顶板离层仪得分布情况。
4、距掘进工作面迎头50m内,每班观测1次,观测数据填写到观测牌板并在班检表上做好记录;其它范围每周观测1次,将观测数据填写到观测牌板上,并在周检表上做好记录。
班检与周检记录表于每周一送交生产技术部。
如遇顶板离层值超过设计顶板离层临界值时,应及时采取补强加固措施。
施工队组要及时向生产技术部反馈信息,生产技术部技术人员要及时深入现场了解情况,并将结果向部室领导汇报。
5、离层仪以红、黄、蓝三种颜色表示顶板离层松动得严重程度:蓝色表示顶板离层小,顶板较稳定;黄色表示顶板不稳定,离层已达到警戒线;红色则表示顶板离层较大,已进入危险状态。
6、顶板离层仪由队组指派专人进行安装,顶板离层仪积水盘要紧贴岩面,不能进行有效测读得顶板离层指示仪应立即更换,如果不能安装在同一钻孔中,应靠近原位置钻一新孔进行安设,原指示仪更换后,要记录其读值,并标明已被更换。
新指示仪得基点安设层位与高度应与原测点一致。
7、顶板离层仪内、外侧筒标识刻度颜色及积水盘有损坏或不清楚得及时进行更换,顶板离层仪内、外侧筒如有粉尘、煤泥及导致不能正常观测读取数据得必须清洗或者擦拭干净,保证顶板离层仪内、外侧筒数据得准确性与真实性。
顶板离层监测管理规定
顶板离层监测管理规定根据《关于进一步规范矿压监测监控管理工作的意见(试行)》规定，为减少购置数量，提高仪表设备使用效率，加大回收复用力度，降低使用成本，提高维修质量，实现资源共享，顶板监测工作由 XXX 集团顶板监测研发服务中心统一管理。
将更好发挥顶板监测系统预测、预报、预警及指导安全生产方面的作用。
为进一步做好我公司顶板监测管理工作，特制定以下规定：第一条系统安装1、需进行顶板离层监测巷道，由技术员负责提出顶板离层监测设备安装申请，申请内容应包括的安装地点、巷道设计长度、离层仪数量、巷道地质概况，支护设计等内容。
2、生产科接施工区队安装申请后，审核内容，核定设备数量，核算租赁价格，按工期分解租赁数量，尽量压缩离层仪租赁费用，并报分管领导批准。
3、经分管领导批准后，由生产科通知研发中心做好相关准备工作。
4、顶板监测监控仪表设备的运输由研发服务中心负责，经批准租赁的顶板监测设备，转入租赁环节时，由生产科、资产办、经考办共同参加，按标准对购置的仪表设备进行验收。
使用单位办理领用手续，认真填写领用单，作为租赁费结算的依据。
5、生产科按照要求编写《掘进工作面顶板离层仪安装方案》，报公司总工程师审批。
6、施工区队根据批准的《掘进工作面顶板离层仪安装方案》进行安装，要求安装必须符合标准，区队技术人员负责现场监督指导，安装完毕后通知生产科。
7、首次安装，研发服务中心派技术人员现场指导安装。
8、生产科负责安装质量检查，杜绝低标准作业。
对安装完毕后的传感器用编程测试仪进行校零，并进行编码挂牌管理; 牌板吊挂统一，内容填写完善，字迹清晰。
9、信息化中心负责传输线路敷设、监测分站、监测主站安装、数据上传调试等工作。
第二条系统管理1、区队技术员为系统维护第一责任人，施工单位负责传感器的日常管理与维护，包括增设传感器及电缆吊挂等，保证在线系统完好，不得随意破坏。
对设备非正常损坏或管理不善丢失的，使用工区按设备原价赔偿，并对责任人处50-200元罚款。
顶板离层观测规定
运河煤矿关于顶板离层观测的补充规定煤矿安全规程第四十四条规定,采用锚杆支护的煤巷必须进行顶板离层监测,并用记录牌板显示;为规范我矿井下各掘进、回采中锚网支护的煤层巷道中顶板离层仪的安装,顶板离层数据的观测、记录、统计、分析与处理,使顶板离层观测真正服务于安全生产,及时消除安全隐患,确保巷道支护齐全可靠,特制定以下补充规定：一、顶板离层仪的安装1、顶板离层仪由施工单位在巷道掘进期间进行安装;2、顶板离层仪的安装必须有工区副区长以上管理人员现场指导并在安装记录上签字;3、必须严格按照安装说明书进行安装;深部、浅部钢丝绳的末端必须分别安装在指定深度并固定牢靠;钢丝绳必须拉紧并锁好,应有一定的初始读数一般为1~10mm,但不能过大一般不宜超过20mm,初始读数为0将被视为安装不合格,应重新安装;4、巷道顶板为岩石的煤巷,顶板离层仪每100米不得大于100米安装一台；巷道顶板为煤的煤巷,顶板离层仪每50米不得大于50米安装一台；巷道交叉点应增设一台顶板离层仪;5、煤巷掘进期间必须及时安装顶板离层仪,安装地点应在迎头外100~150m范围内,超过150m未安装即为安装不及时;6、顶板离层仪安装好后,应对顶板离层观测点编号,并在安装地点靠人行道一侧悬挂顶板离观测箱,箱外有顶板离层观测记录牌见附录图,箱内有顶板离层观测记录表见附表;二、顶板离层数据观测1、顶板离层仪安装的头7天内,每天观测一次；7天后,每7天观测一次;2、顶板离层观测应由施工单位技术人员进行,因技术人员休班等原因不在岗时,应安排本单位其他管理人员负责观测;3、离层数据应在现场如实、工整地填写在记录牌和记录表上,并由观测人签字;4、工作面安装期间,应将观测任务转交安装单位进行;掘进施工单位将观测原始记录和记录数据电子档全部转交安装单位;5、工作面安装结束后,应将观测任务转交回采单位;安装单位将观测原始记录和记录数据电子档全部转交回采单位;三、顶板离层数据的统计、分析与处理1、每一次观测结束后,必须对各观测点的数据及时进行统计,并录入电子档案;2、现场记录表填写满后,应上井存档,并更换新表;3、观测单位应每月向生产技术科上报一次观测数据电子档,每月5日前报上一月观测数据;4、工区技术员必须及时对观测数据进行分析,发现问题及时汇报、处理;5、顶板离层总量累计达到50mm或一日离层量达到2mm时,说明顶板离层加剧、锚杆支护即将失效,存在冒顶危险,必须立即采取架工字钢棚等措施进行维护,并迅速汇报生产技术科、安全监察科和矿总工程师;四、奖罚规定1、对于顶板离层仪安装、数据观测认真负责的单位和个人,对于及时分析与处理观测数据、消除事故隐患、杜绝重大事故的单位和个人,矿将给予奖励;2、对于在顶板离层观测工作中不负责任、造成事故或重大事故隐患的单位和个人,矿将进行严肃处理;3、顶板离层仪安装不及时,对工区负责人、技术员和相关责任人一次处罚50元,并责令限期安装;4、不按期间进行离层观测或观测不认真、记录不真实、字迹潦草无法辨认的,对责任人一次处罚50元;5、施工单位发生变化,未进行观测任务交接或交接不清的,将对交接双方的技术员每人处罚100元;6、不及时对观测数据统计存档包括电子档和原始记录档的,对工区技术员一次处罚100元;7、不及时将观测数据电子档报生产技术科的,一次罚技术员100元;8、发现隐患不及时汇报或不及时处理的,对单位负责人、技术员和相关责任人一次处罚100~1000元;。

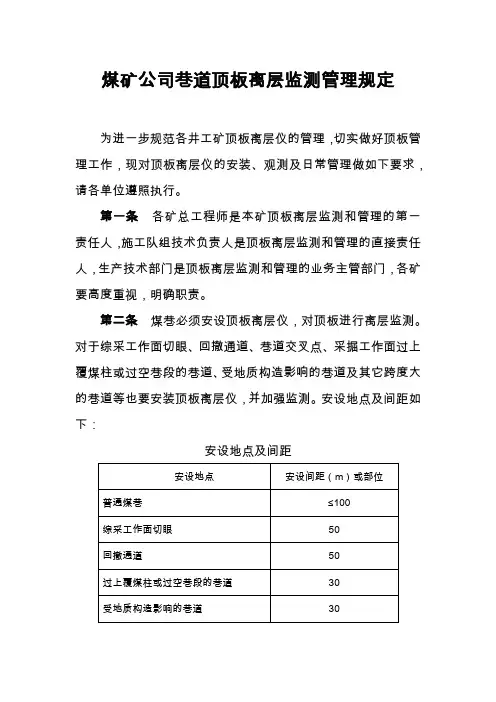

煤矿公司巷道顶板离层监测管理规定
煤矿公司巷道顶板离层监测管理规定为进一步规范各井工矿顶板离层仪的管理，切实做好顶板管理工作，现对顶板离层仪的安装、观测及日常管理做如下要求，请各单位遵照执行。
第一条各矿总工程师是本矿顶板离层监测和管理的第一责任人，施工队组技术负责人是顶板离层监测和管理的直接责任人，生产技术部门是顶板离层监测和管理的业务主管部门，各矿要高度重视，明确职责。
第二条煤巷必须安设顶板离层仪，对顶板进行离层监测。
对于综采工作面切眼、回撤通道、巷道交叉点、采掘工作面过上覆煤柱或过空巷段的巷道、受地质构造影响的巷道及其它跨度大的巷道等也要安装顶板离层仪，并加强监测。
安设地点及间距如下：安设地点及间距第三条顶板离层仪要安装在巷道中线位置。
当工作面推进距离达到一个安装间距时，必须及时安装顶板离层仪。
第四条顶板离层仪的浅部基点、深部基点必须安装到位，浅部基点要安装在锚杆端部位置，深部基点要安装在比较稳定的深部岩层中，初始读数预设值必须记录准确。
第五条顶板离层仪的观测1、正常情况下，顶板离层仪距掘进工作面50米内，观测频度为每小班一次；距掘进工作面50米到100米和距回采工作面100米内，观测频度为每天一次，其它观测频度为每7天一次。
2、在受掘进及回采工作面采动影响范围内或离层有明显增长趋势时，要适当增加观测频度。
3、观测数据要精确记录，并及时填写在观测记录牌板上。
4、发现数据异常，要及时汇报矿生产技术部门，分析异常原因，提出处理办法，并及时组织落实。
5、当深部基点位移超过50mm时，应及时向矿总工程师汇报，分析原因，制定措施。
6、日常监测工作由所在施工队组负责。
第六条观测数据的分析整理。
1、当天的观测数据必须当天分析整理，并绘制离层曲线图。
2、每月进行一次观测总结，当巷道结束后要提出观测报告。
3、观测资料要存入技术档案。
第七条观测仪器一般使用机械式顶板离层仪，有条件的矿要积极推广应用新技术、新产品，使用智能离层指示仪或顶板离层在线监测系统。
顶板离层指示仪安装观测管理制度
顶板离层指示仪安装观测管理制度为了保证顶板离层指示仪的安设质量，并有效地对锚杆支护巷道进行观测，特制定如下管理制度。
一、顶板离层指示仪安装由施工单位严格按作业规程要求间距及时完成，离层指示仪安设标准如下：1、岩石巷道每IOOm、煤巷及半煤岩巷每50m、工作面顺槽每30m安设一个，每个离层指示仪安设处必须设置两组表面位移测点及一组顶底板位移测点，每个交岔点及丁字岔点处必须安设一个顶板离层仪,当巷道尺寸、掘进工艺或围岩地质条件发生变化时、应根据条件调整离层仪数目。
2、离层指示仪安装时应尽量使深、浅部测筒初读数为零，正负误差不应大于5mmO3、离层指示仪孔必须保证垂直顶板打设，以保证离层仪安装后测绳自然下垂。
4、离层指示仪孔深度按作业规程规定执行。
5、离层指示仪深、浅部测筒不得被网片绊住，影响测绳自然下垂。
6、对缺失、缺陷、表面模糊不清或超出量程范围的离层仪应立即补打或更换，新离层仪应安装在同一孔和同一高度上。
如果不可能安装在同一钻孔中，应靠近原位置钻一新孔。
原离层仪更换后，要记录其读值，并标明其已被更换。
7、同一条巷道内只能安装同一种型号顶板离层仪。
8、顶板离层仪必须安设在被监测巷道的中部顶板相对完整的地方。
二、顶板离层指示仪安装时应进行编号、挂牌管理。
标识牌要有离层仪编号、巷道名称、深浅基点的初始读数及安装日期等信息。
三、各施工项目部必须建立离层指示仪观测台帐，台帐应由当班验收员或专职技术人员如实填写,离层仪安装后,在距掘进工作面50m范围内，每班观测1一2次；在距掘进工作面50In以外，除非顶板离层仍有明显增大趋势，一般可停止具体数据观测，改为观测两个刻度坠的颜色。
观测频度每周1—2次。
四、施工队组必须及时冲洗或擦拭两个刻度坠上附着的煤岩尘,保证观测人员能清晰地看出刻度坠的颜色及数值。
五、在观测过程中，若发现离层值进入警戒区域时，要停止掘进，对该测站前后20I n范围及时采取补打锚杆或锚索的措施进行加固，并及时修改锚杆设计参数；若发现离层值进入危险区时，施工单位书面通知建设单位工程科，由建设单位总工程师组织相关人员分析原因，并及时采取相应的安全措施。
掘进巷道顶板监测及顶板离层仪的管理规定
六、关于加强巷道顶板监测及顶板离层仪管理的措施随着锚杆支护的广泛推广应用，顶板离层已成为我矿重大的安全隐患。
根据国家煤炭行业标准MT/1104-2009和集团公司《煤矿开采顶板管理规定》、《煤巷锚杆支护管理规定》等文件要求，为防止顶板事故发生，必须加强煤巷锚杆支护的顶板离层监测、做好顶板下沉和离层情况提前监测预报工作。
一、顶板离层仪的正确安装1、顶板离层仪的安装顶板离层仪的安装由施工队组完成，安装好后做好标记，立即通知技术科检查验收。
1)用锚杆钻机向巷道顶板上垂直打一锚索眼，眼深7～7.5m；2)用锚索将深基点锚头顶住送进孔底，轻松测绳使其外部剩余0.5m左右；3)同样将浅基点锚头顶住送进2.2m孔中，送入时轻松两测绳，不要使其折断或缠绕在一起；4)将两钢丝测绳通过T型上口送入测尺内，深浅测尺各拉出固定在T型测尺的两端头观测圈上；5)将T型测尺上口插入钻孔中，调节钢丝测绳索套，使其观测圈对准“0”刻度线位置；6)记录读数，安装完毕。
2、安装时注意事项1)选择顶板完整段进行打眼；2)深、浅基点不能随便接入，一一对应；3)观测圈要活动自如，小心钢带、网则挂住，不能移动；4)孔口大于T型测尺上端口时，要将缠绕钢丝绳塑料圈戴上使其稳定，或者用木楔将T型测尺上端口外侧与孔口固定牢固。
二、顶板离层仪的读数记录及分析1.顶板离层仪应按标准按装，并在现场设牌版管理，牌板内容应显示设置时间、设置人员等基点设置情况以及观测周期和最近两次观测时间及离层情况。
2顶板离层仪安装后必须技术科安排专业人员现场检查验收。
安装完毕经技术科验收确认后，必须立即记录第一次数据。
每次观测原始数据要现场填写牌板；同时原始数据记录还必须观测人员本人签字后，带回地面填写台账（该原始记录及台账保存至巷道封闭）。
队技术员要及时对观测数据及台账进行审查并分析处理，发现问题及时向技术科、总工程师汇报，由矿总工程师负责组织人员分析原因，提出针对性的处理办法。
顶板离层仪安设标准
顶板离层仪安装技术及观测标准1、根据巷道围岩条件每3０～50ｍ应安设一个顶板离层指示仪。
当巷道尺寸、掘进工艺或围岩地质条件发生时,应根据具体条件调整顶板离层指示仪间距;巷道交叉点必须安设顶板离层仪(横川根据顶板情况在措施中规定),顶板离层仪得数目按以下执行:2、双基点顶板离层仪指示仪浅基点应固定在3m位置,深基点一般应固定在锚索端部上方稳定岩层内3０0—５00mm(若无稳定岩层,深基点在顶板中得深度应不小于巷道跨度得１、５倍)、顶板离层仪内、外筒初始读数应控制在10mm,并由验收员负责验收与填写“顶板离层仪原始安装读数记录表”,报生产技术部备案。
3、巷道每安设一个顶板离层仪,必须进行统一得挂牌管理,并按要求进行编号与填写,施工队组技术员要绘制“定置图”,标明顶板离层仪得分布情况、４、距掘进工作面迎头50ｍ内,每班观测1次,观测数据填写到观测牌板并在班检表上做好记录;其它范围每周观测1次,将观测数据填写到观测牌板上,并在周检表上做好记录。
班检与周检记录表于每周一送交生产技术部、如遇顶板离层值超过设计顶板离层临界值时,应及时采取补强加固措施、施工队组要及时向生产技术部反馈信息,生产技术部技术人员要及时深入现场了解情况,并将结果向部室领导汇报。
5、离层仪以红、黄、蓝三种颜色表示顶板离层松动得严重程度:蓝色表示顶板离层小,顶板较稳定;黄色表示顶板不稳定,离层已达到警戒线;红色则表示顶板离层较大,已进入危险状态、6、顶板离层仪由队组指派专人进行安装,顶板离层仪积水盘要紧贴岩面,不能进行有效测读得顶板离层指示仪应立即更换,如果不能安装在同一钻孔中,应靠近原位置钻一新孔进行安设,原指示仪更换后,要记录其读值,并标明已被更换。
新指示仪得基点安设层位与高度应与原测点一致。
7、顶板离层仪内、外侧筒标识刻度颜色及积水盘有损坏或不清楚得及时进行更换,顶板离层仪内、外侧筒如有粉尘、煤泥及导致不能正常观测读取数据得必须清洗或者擦拭干净,保证顶板离层仪内、外侧筒数据得准确性与真实性。
顶板离层仪观测周期规定
顶板离层仪观测周期规定
一、采煤工作面（综放、综采）：工作面100m内，日常监测顶板离层仪的观测频度每天应不少于一次，范围以外，观测频度为每两天一次。
二、掘进工作面：岩巷距掘进工作面100m内，日常监测顶板离层仪的观测频度每天应不少于一次，煤层大巷距掘进工作面50m 内，日常监测顶板离层仪的观测频度每天应不少于一次。
范围以外，观测频度为每周一次。
三、其它各连队分管区域：日常监测顶板离层仪的观测频度为每周一次。
四、注意事项：
1、离层临界值因地质条件、采动影响、支护方式等因素不同而异。
技术科应根据条件，经过试验研究分析后，确定不同条件下的离层临界值，并在作业规程措施中明确规定。
2、日常监测顶板离层值超过顶板离层临界值时，进入黄色警戒区（顶板离层安全值小于50mm,顶板离层仪的临界值大于50mm小于80mm）应立即向生产技术科汇报，召集有关人员分析顶板离层原因，并采取补强加固措施。
3、当顶板离层仪读数发生变化时，相关责任单位要坚持每班观测，发现继续变化，要及时向生产技术科汇报。
安标办
二〇一八年十二月二十日。
顶板离层仪安装与观测技术标准
顶板离层仪安装与观测技术标准为了准确地观测煤巷顶板离层下沉，保证煤巷锚网支护的安全可靠性，进一步规范顶板离层仪的安装与观测，特制定如下技术标准：一、我矿使用LX—Ⅱ型（二点式）离层仪的结构离层仪由2个基点锚固弹簧、细钢丝绳（6m、3m各一根）、塑料孔口套管、集水盘及夜光刻度坠等部件组成，其刻度坠采用两个等径半圆并列结构。
二、安装方法1、施工单位必须按规定安设顶板离层仪，离层仪安设在巷道中部，原则上离层仪间距．．．．．40m．．．间距在巷道与钻窝交叉处安装，当顶板比较破碎时．．．．．．．．．．．．．．．．．．．．．．．．．50m．．．时，按．．．左右，当左右侧钻窝．．．．．．．．．50m加密到．．．，．在交叉点、过断层、构造带、顶板破碎带等特殊地段另加离层仪。
．．．20m2、离层仪安装孔深度为6m，孔径为φ27—28mm。
3、安装时采用径向开口槽专用接长式安装杆将锚固弹簧推入孔中预定位置，浅部基点弹簧安设在与锚杆上部同一高度，这样可以准确掌握锚杆长度范围内的顶板离层松动情况，深部基点安设高度为6m。
4、用专用安装推杆将深部锚固弹簧推入孔底，再依次将浅部基点弹簧推入孔内预定位置，抽出安装杆轻拉细钢丝绳，确认弹簧定位。
5、将刻度坠的上端“0”位对齐，然后和孔口套管的下边缘对正，再将绳卡定位。
必须将塑料孔口套管牢固的固定在顶板上，不得松动，顶网不得有卡阻现象。
三、安装注意事项1、推入钢丝绳时，应逐圈打开，防止纠缠打结。
2、推入弹簧时，应一次到位，中途不能回拉安装杆，以防弹簧双爪从安装槽内脱出。
3、浅部基点锚固弹簧定位一定要准确，应在安装杆上做好标记。
4、绳卡一定要卡紧，至少用钳子卡三道压痕。
5、安装后，两个刻度坠必须处于自由悬垂状态，不得有任何卡阻现象。
四、标志牌尺寸离层仪安装好后，在其附近配设一个标志牌，标志牌必须采用防潮材料。
附图：标志牌尺寸示意图如下：顶板离层仪标志牌说明：1、离层仪安装好后，在其附近配设一个标志牌。
顶板离层仪的使用规定
顶板离层仪安装和使用规定一、顶板离层仪的原理顶板离层仪是将顶板岩层钻孔内的固定装置随着岩层变化时，拉动装入孔内的钢丝绳，再通过孔内钢丝绳牵动设在顶板下面的刻度装置上，来掌握顶板的位移差，判断出巷道顶板的稳定和锚杆的支护效果。
二、顶板离层仪的结构顶板离层仪由孔内固定器、测量钢丝、孔内盘和刻度数装置四个部分组成：1、孔内固定器采用弹簧抓爪式结构；2、测量钢丝由柔软弹性小的多股细钢丝连接内固定器与测度数装置；3、测度数装置由两个带有刻度标志的半圆钢条组成；4、孔口盘由塑料圆盘和塑料管组成，圆盘作用是导泄孔内水，圆管是读数装置的基准点。
三、顶板离层仪的安装为了准确反映顶板变化情况，离层仪要随着掘进延伸及时按规定安装。
在安装后，工作面50m内的离层仪要每班进行观测记录。
安装步骤：1、用锚杆钻机少27-28mm的钻头，打4-5m深的孔；2、深部基点：用安装杆将深部基点固器推入孔中，直至孔底，抽出安装杆后，手拉一下钢丝绳，确认锚固器已卡住，深部基本应固定在顶板以上4-5m 处；3、浅部基点：用安装杆推入浅部基点锚固器至 2.3m 处，抽出安装杆后用手拉一下钢丝绳，确认锚固器已固定住；4、对准刻度：将粗计数筒和孔口套管下边缘对齐将其绳卡卡死后，截取多余钢绳；将细计数筒与粗读数筒下边缘对齐，将其绳卡卡死后，截去多余钢绳。
为了方便统一，细筒和粗筒的基读数数值都设置在10mm处；5、记录指示仪编号、安装日期及位置，初始读数。
四、顶板离层仪的使用规定1 、巷道每隔50m 安设一个顶板离层指示仪；离层仪安装位置距掘进工作面迎头不得超过50m,否则无法捕捉顶板离层的全过程；2、钢绳应事先盘好，推入锚固器时逐圈展开，以防纠緾打结；3、浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记；4、安装后，两个刻度活环均应处于自由悬垂状态，不得任何卡阻现象；5、施工区队要将顶板离层指示仪的设置、安装、显示标志牌的挂设纳入巷道施工的责任制。
顶板离层仪安设标准
顶板离层仪安装技术及观测标准1、依照巷道围岩条件每30～50m应安设一个顶板离层指示仪、当巷道尺寸、掘进工艺或围岩地质条件发生时,应依照具体条件调整顶板离层指示仪间距;巷道交叉点必须安设顶板离层仪(横川依照顶板情况在措施中规定),顶板离层仪的数目按以下执行:2、双基点顶板离层仪指示仪浅基点应固定在3m位置,深基点一般应固定在锚索端部上方稳定岩层内3０0－5０0mm(若无稳定岩层,深基点在顶板中的深度应不小于巷道跨度的１。
5倍)。
顶板离层仪内、外筒初始读数应控制在10mm,并由验收员负责验收和填写“顶板离层仪原始安装读数记录表”,报生产技术部备案、3、巷道每安设一个顶板离层仪,必须进行统一的挂牌管理,并按要求进行编号和填写,施工队组技术员要绘制“定置图",标明顶板离层仪的分布情况。
4、距掘进工作面迎头５0m内,每班观测１次,观测数据填写到观测牌板并在班检表上做好记录;其它范围每周观测1次,将观测数据填写到观测牌板上,并在周检表上做好记录。
班检和周检记录表于每周一送交生产技术部。
如遇顶板离层值超过设计顶板离层临界值时,应及时采取补强加固措施、施工队组要及时向生产技术部反馈信息,生产技术部技术人员要及时深入现场了解情况,并将结果向部室领导汇报、５、离层仪以红、黄、蓝三种颜色表示顶板离层松动的严重程度:蓝色表示顶板离层小,顶板较稳定;黄色表示顶板不稳定,离层已达到警戒线;红色则表示顶板离层较大,已进入危险状态。
6、顶板离层仪由队组指派专人进行安装,顶板离层仪积水盘要紧贴岩面,不能进行有效测读的顶板离层指示仪应马上更换,假如不能安装在同一钻孔中,应靠近原位置钻一新孔进行安设,原指示仪更换后,要记录其读值,并标明已被更换。
新指示仪的基点安设层位与高度应与原测点一致、7、顶板离层仪内、外侧筒标识刻度颜色及积水盘有损坏或不清楚的及时进行更换,顶板离层仪内、外侧筒如有粉尘、煤泥及导致不能正常观测读取数据的必须清洗或者擦拭干净,保证顶板离层仪内、外侧筒数据的准确性和真实性。
顶板离层仪观测制度
顶板离层仪观测制度1、观测方法：观测者左手握住顶板离层仪的粗管，右手握住细管，同时轻轻往下拉，力度要掌握轻、稳、匀。
在感觉微有阻力的情况下立刻停住，读出粗管和细管的读数，然后将两管轻轻放回原位。
2、拿读出的读数与上一次相对比，如果数值相差不大（小于5mm ），则说明顶板离层位移值不大；否则，立即将异常情况报矿调度中心，生产科根据其变化情况采取相应的补救措施。
3 、顶板离层仪每30 米安装 1 个，安装在拱顶位置处。
安装好后，将初始记录值用牌板悬挂于顶板离层仪旁边，并在附近设立观测记录台帐，以便观测者作出相应比较。
4、观测周期：安装后第一周期间 1 次/天；安装后第二周期间 2 次/周；安装后第三、四周期间 1 次/周；安装后第二、三月期间 1 次/半月；安装三月后如果顶板离层位移值不超过40mm ，可免于观测。
工程质量验收制度工程质量是煤矿安全生产建设的百年大计，是保证安全生产的基础，为推进我矿工程质量标准化管理的进程，促进安全生产各项工作的协调、稳定、持续发展，特制定工程质量检查验收制度。
一、成立工程质量检查验收领导组组长：矿长副组长：安全矿长生产矿长总工程师机电矿长通风助理防治水助理成员：安全科长技术科长通风科长机电科长地测科长调度室主任基建科质量标准化办公室主任及涉及参与验收的有关工程负责人和技术人员。
二、领导组职责：按照相关标准及要求，负责对井上、下重大工程质量的检查、排查、落实和质量认定工作，对查出的问题要及时落实到责任单位及责任人予以限期处理，对于不负责任，不及时处理的要追究其责任，并行使工程决算否决权和停工权。
三、工程质量检查验收标准：1、井下工程检查验收标准：依据《井巷工程质量标准》及编制的《作业规程》相关标准，图纸资料、施工程序进行，属单项承包合同相关事项及相应的《作业规程》相关性标准进行。
2、井上工程检查验收标准：井上工程检查验收标准依据承包方与被承包签订的施工合同中相关工程质量标准进行。
顶板离层仪打设规定及观测要求
顶板离层仪打设规定及观测要求离层指示仪以红、黄、蓝三种颜色表示顶板离层松动的严重程度，蓝色表示顶部松动离层值较小，处于较稳定的状态；黄色表示离层松动已达到警界值；红色则表示顶板离层松动值较大，已进入危险的状态。
顶板离层仪安装区域：采用锚网支护的巷道、硐室和需要观测顶板离层的巷道必须按要求安装顶板离层仪。
顶板离层仪必须安设在巷道跨度最大处的顶板几何中央较完整的区域。
（1）沿顶掘进的煤巷及坡顶掘进的半煤岩巷,地质条件无变化时，顶板离层仪间距50米。
（2）沿底板掘进的煤巷,地质条件无变化时，顶板离层仪间距30米。
（3）交岔点巷道平交：巷道中线交叉点和及各支巷距巷道中线交叉点中心处均安装顶板离层仪。
（4）交岔点巷道立交：上部巷道在巷道交叉点和距巷道交叉点前后5米顶板处均安装顶板离层仪，下部巷道距交叉口前后3米范围内套棚支护。
（5）工作面在施工大断面、淋水区域、顶板破碎区域及过地质构造区域。
（6）通过断层时，在断层的上下盘距离断面前后10米处各安装一个顶板离层仪；通过陷落柱时，陷落柱与正常区域的交接面及其前后10米各安装一个顶板离层仪。
（7）掘进工作面在施工电气硐室、防火门硐室、钻场等硐室时，必须在巷道几何正中打设一个顶板离层仪，用以监测大断面处顶板变化；巷道内施工大断面需二次成巷时，要提前在二次成巷几何正中处打设顶板离层仪，其余仍按照作业规程打设顶板离层仪。
（8）掘进工作面在施工过淋水区域时，必须保证每班进行锚杆、锚索锚固力试验，并将试验结果存档保存。
并在该区域内打设一个顶板离层仪用于监测顶板变化。
（9）顶板离层监测工作由队组主管技术员负全责。
全部实行档案化管理，实行终身负责制。
（10）掘进巷道顶板离层仪的安装实行“四位一体”负责制：即顶板离层仪安装过程中，打钻人员、安装人员、跟班队干和安全员必须都在现场。
（11）顶板离层仪安装孔必须竖直打设,且巷道中顶板离层仪成一条直线。
离层仪安装后，测绳要自然下垂，网片、网丝等不得影响离层仪的数据显示。
顶板离层仪安装管理规定[1]
![顶板离层仪安装管理规定[1]](https://img.taocdn.com/s3/m/4ee0173b77c66137ee06eff9aef8941ea76e4b19.png)
顶板离层仪安装管理规定[1]大河边煤矿顶板离层仪安装、监测管理规定大河边煤矿大河边煤矿顶板离层仪安装、监测管理规定根据〈〈煤矿安全规程》、〈〈贵州省煤矿安全质量标准化标准及考核评级办法》的要求，为加强我矿巷道顶板安全设施管理，规范顶板离层监测技术，提高安全保障能力，特制定本规定。
一、测点布置规定采用锚喷或锚网支护的巷道，每间隔100m必须安装1台顶板离层监测指示仪。
安装时，炮掘距迎头不超过25m,锚固器的深度必须符合要求。
二、安装技术规范1、用§ 28mm钻头在顶板上打孔至预定深度，钻孔必须位于巷中且垂直顶板。
当顶煤厚度小于3m时，钻孔深度不少于4m;当顶煤厚度大于3m 时，钻孔深度不少于5m。
2、用安装杆（或钻杆）将上部锚固器推至钻孔上端，轻拉一下细钢绳确认锚固器已锚住。
3、用安装杆（或钻杆）将下部锚固器推至钻孔中预定监测位置（必须处于顶板锚杆锚固端下方10cm~15cm的位置）轻拉一下细钢绳确认锚固器已锚住。
4、检查确认孔口套管组件连接牢固，然后将其插入钻孔中，确保两个刻度指示环（杆）移动不受任何卡阻并确认孔口套管组件已牢固在钻中。
在将孔口套管组件推入钻孔中的同时，需将细钢丝绳从刻度杆端部向外拉。
5、将下部锚固器刻度指示环（杆）的绿色边缘与一定刻度对齐，测绳张紧然后将卡箍将与其相连的细钢丝绳卡住。
确认指示环（杆）移动不受卡阻，截去多余的细钢丝绳。
6、将上部锚固器刻度指示环（杆）的绿色边缘与一定刻度对齐，然后用卡箍将与其相连的细钢丝绳卡住。
确认指示环（杆）移动不受卡阻，截去多余的细钢丝绳。
7、记录测站位置顶煤的厚度、支护形式、测站的位置、测站的编号、锚固器的深度、安装日期、初始读数等。
8、喷浆时必须加以保护，以免刻度不清，影响监测读数。
三、日常监测管理规定1、安装后，立即观测记录一次。
安装后7日内或距迎头150m内，必须每日观测记录一次，并填写记录。
2、安装7日或距迎头超过150m后，必须每间隔4?6日观测记录一次，并填写在记录上。
顶板离层仪观测
顶板离层安设及观测制度顶板离层动态监测是利用顶板离层指示仪对顶板不同层位的下沉量进行监测，以便随时掌握顶板的稳定状态。
安设顶板离层指示仪的主要目的：对顶板离层情况提供直观显示，及早发现顶板失稳的征兆，以避免冒顶事故的发生。
1、安设情况：①工作面在开切眼巷道中应每20m安设一个，新设顶板离层指示仪距工作面顶头不能超过5米（巷道顶板发生变化时，可以根据适应情况增打顶板离层指示仪）安装在巷道顶部中间位置处（特殊情况除外）。
顶板离层指示仪在安装好后，观测者要将刻度尺设置颜色填写在顶板离层指示仪监测牌板上，并悬挂于顶板离层仪巷帮的一侧，并在牌板旁设立观测记录台帐，以便观测作出相应比较。
②其它掘进巷道在试验段中每30m安设一个（试验阶段分为5站），如果累计离层值变化不大并上报总工将安设距离延长为50米。
如果离层累计值较大，应保证每30m安设一个。
如出现巷道顶板受压变形严重时，顶板离层仪离层累计值超过120mm时，马上上报总工、生产矿长和相关科室，采取措施进行处理。
2、观测方法：观测者左手握住顶板离层指示仪的读数盘，右手握住读数尺。
同时轻轻往下拉，观测者在往下拉的时候力度要掌握轻、稳、均，在感觉微有阻力的情况下立刻停住，读出深基点和浅基点的读数，然后将读数尺轻放回原位。
3、记录情况：在读数完成后，观测者要在顶板离层指数仪监测记录牌板上填写读数（并填写在记录本上）。
并将填写记录与上一次记录相比，如果数值相差不大（累计离层值小于5mm）则说明顶板离层位移值不大；如发现离层数值过大时，立即将异常情况报调度中心、总工、生产矿长，根据其变化情况采取相应的补救措施。
4、观测周期：①安装后第一周期为1次/天②安装后第二周期为2次/周③安装后第三、四周期为1次/周④安装后第二、三月期间为1次/半月⑤安装三个月后为1次/月⑥如果离层累计值较大时，观测者应适当改变观测周期生产技术科2012年8月。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于锚网巷道顶板、两帮移近观测及锚杆拉拔试验的规定
为了掌握锚网巷道变形的规律,在巷道顶板、两帮设立测点,进行观测,整理观测数据,找出规律,为以后锚网巷道的支护设计提供依据, 充分发挥锚网支护的作用，制定如下规定。
（一）顶板下沉观测的规定
1、锚网巷道顶板下沉用顶板离层仪进行观测。
2、锚网巷道每掘进30米距离安装一个顶板离层指示仪，顶板变化时，可适当调整距离。
2、顶板离层仪要记录安装深度、位置、安装人员、原始刻度值、观测人、时间等。
3、顶板离层仪由区队班组长结合区队技术员负责安装，区队技术员负责观测、记录数据。
4、当浅部离层10—20毫米时，应适当减小锚杆间距，并补打锚杆。
5、当深部离层30—50毫米时，应加打锚索进行补强。
6、当深部离层50—70毫米时，应停止迎头作业，并采取套棚支护加强支护。
7、每个离层监测点设立顶板离层监测原始记录表和台帐，记录观测数据,自安装之日起，7天内每天观测一次，第7天－第30天每三天观测一次，以后每半月观测一次，顶板下沉量加大及变化异常时要缩短观测时间，增加观测记录，并将观测数据及时上报技术科和主管副总。
8、顶板离层仪失效或损坏要及时补打,确保正常观测记录顶板下沉情况。
9、每月汇总井下各测点的观测数据,上报技术科和主管副总。
（二）两帮相对移近观测的规定
1、锚网巷道每隔50米设立一个观测站。
2、锚网巷道两帮各设立3个垂直观测点。
（上、中、下）。
3、两帮移近量5一10cm时,每10天观测一次,移近量超过10cm 时,每3天观测一次,并及时上报技术科和主管领导，及时采取相应措施。
4、每次观测数据要及时填写。
5、区队技术员负责观测、记录数据。
（三）锚杆（索）拉拔力试验记录的规定
1、锚网巷道每掘进50米做一次锚杆拉力实验，每300根为一组，每组不少于3根锚杆，顶帮各一根，锚索每50米抽检一次。
2、试验数据及时填写到锚杆拉力实验表。
3、试验中预紧力达不到要求的锚杆，要及时采取补打措施进行处理。
4、建立锚杆、锚索拉力测站，每隔100米安装一个压力表，做好记录台帐，由区队班组长负责安装，区队技术员观测、记录数据。
5、技术科负责监督、检查。
6、所有观测数据，技术科必须建立台帐，及时组织整理分析，并建立相应的补充方案。
本规定从下发之日起执行，如有其他规定，另行通知。
亨健公司
08年3月11日。
