钢结构深化设计图纸规范化
钢结构总承包项目深化设计及设计协调管理
钢结构总承包项目深化设计及设计协调管理我单位将以这一标准，积极组织深化设计人员进行各专业的深化设计工作和深化设计管理工作。
除了完成自行承包范围内的深化设计工作外，还要对指定分包的深化设计起协调管理作用，确保实现各专业间的协调统一，确保各种设备及管线的布局合理，最终实现使用功能与质量观感满足业主要求。
1.深化设计原则深化设计是指按照设计师的设计图纸提出的做法要求，由承包单位进行的具体细部设计，它是将施工各阶段的各节点细部做法进行认真的研究、选择最佳设计方案，并以设计图纸形式，经设计院、业主审核批准后，作为正式施工用图纸。
深化设计原则有：（1）满足设计师的要求，充分体现设计意图深化设计是照设计师的要求去分析、提炼设计意图，细化到各不同专业间，进行各专业单独与联合设计，保持设计风格一致。
（2）满足建造功能要求及专业性的要求各专业根据专业性质不同进行深化设计，最终的目标就是实现建造使用功能，使其达到最完美表现。
（3）满足规范及节能环保要求深化设计首先必须满足国家、政府及行业相关规范的要求，深化设计材料必须满足环保节能的要求。
2.深化设计管理工作的主要内容序号深化设计管理工作内容1 总承包积极协助业主进行设计交底和图纸会审，组织总承包、专业分包和直接承包单位工程技术人员认真学习、研读图纸，了解图纸设计意图和设计要求，熟悉施工过程控制重点和实施难点，并将各方技术人员提出疑问和合理化建议及时汇总并反馈给业主和设计院。
2 在业主的组织下，进行图纸会审会议和技术交底会议的准备工作，参加之述会议，做好会审记录、技术交底记录以及确认工作,并将设计单位确认的图纸会审记录及时报送业主、监理及发放到有关分包商。
3 组织项目部相关人员有计划、有步骤的进行深化设计工作，对深化设计工作提供技术支持，对深化设计图纸进行审核后报请业主、监理工程师及设计院批准。
4 精装修阶段，组织机电（含弱电）会同精装修分包商在设计院机电设备管道及线槽综合布置图的基础上进一步完善补充，以指导该阶段的施工。
钢结构工程深化设计标准
钢结构工程深化设计标准
钢结构工程深化设计标准是指在建筑结构方案确定后，对具体构
件进行细节设计时所应遵循的一系列规范和标准。
深化设计是指在初步设计的基础上，对结构进行更加细致、系统
的设计，包括材料选型、构件截面尺寸、连接方式、受力分析、设计
计算等方面的进一步确定和完善。
钢结构工程深化设计标准是为了确
保钢结构工程在施工过程中能够安全可靠地运行而制定的。
深化设计标准包括以下几个方面：
1. 材料选型标准：明确各种构件采用的材料、强度、容许应力等
参数，保证选用的钢材符合国家标准及工程要求。
2. 槽钢、薄壁钢构件截面尺寸标准：根据不同受力情况，设计适
当的槽钢、薄壁钢构件截面尺寸，保证构件的强度和稳定性。
3. 连接方式标准：明确不同的构件连接方式，保证各个构件连接
牢固，受力合理，满足工程要求。
4. 受力分析标准：通过对结构的静力分析和动态分析，确定各个
构件的受力情况，保证结构强度和稳定性。
5. 设计计算标准：根据上述标准，进行相应的设计计算，保证各
个构件的尺寸和材料符合设计要求，满足结构的稳定性和安全性要求。
总之，钢结构工程深化设计标准是指在初步设计的基础上，对具体构件进行细节设计时，遵循的一系列规范和标准，保证钢结构工程在施工过程中能够安全可靠地运行。
04---钢结构深化设计方案
第四章钢构造深化设计方案4.1 深化设计总体思路及组织管理体系4.1.1 深化设计总体思路4.1.2 深化设计工作总流程4.1.3 深化设计组织管理体系4.1.3.1 公司层面深化设计组织管理体系我司重大项目实行需编制《深化设计方案》，会审图纸后，由各专业副总工程师部门根据合同及施工图规定旳设计工作内容、范畴、工期、质量原则、服务规定，并结合我司旳实际生产设备及工艺技术方案，分别编制《设计配合及优化方案》、《现场安装配合求》、《工艺技术配合规定》、《详图设计方案》，汇編形成《深化设计方案》后报总工程师审批，由深化设计部贯彻执行。
4.1.3.2 项目层面深化设计组织管理体系深化设计是钢构造工程实行旳源头，针对本工程地上钢构造旳深化设计，我司将从各专业技术线抽调骨干力量组建本工程深化设计部，由深化设计部长亲自兼任深化设计负责人，对设计方案编制、审批、执行等环节进行全过程管控，为工程旳顺利实行打下坚实旳基础。
图：深化设计组织架构4.1.3.3 岗位职责4.1.3.4 人员配备我公司为本工程旳深化设计组织了精良旳深化设计队伍，项目深化设计总负责人为专家级高工职称，从事专业工作年限46年；设计负责人、详图设计负责人、工艺负责人均为本科以上学历，从事专业工作年限均在6年以上；成员基本都为本科以上学历，深化设计工作年限基本在6-以上，为图纸深化设计旳质量提供了可靠旳人力保证。
根据本工程旳重要性，对本工程旳深化设计人员投入进行如下安排。
学历比例图工作年限比例图职称比例图4.1.3.5 硬件配备（一）电脑硬件配备考虑到诸暨市都市建设投资发展有限公司-剧院A、B区，地下室建设工程（钢构造制作与安装工程）重要限度，我公司配备了1台联想（Lenovo）锋行K330至尊版台式电脑作为本工程深化设计服务器，40台联想（Lenovo）扬天T3900d台式电脑作为本工程深化设计一般PC，为图纸深化设计旳质量提供了可靠旳电脑硬件保证，保证该工程深化设计旳圆满完毕。
钢结构深化设计

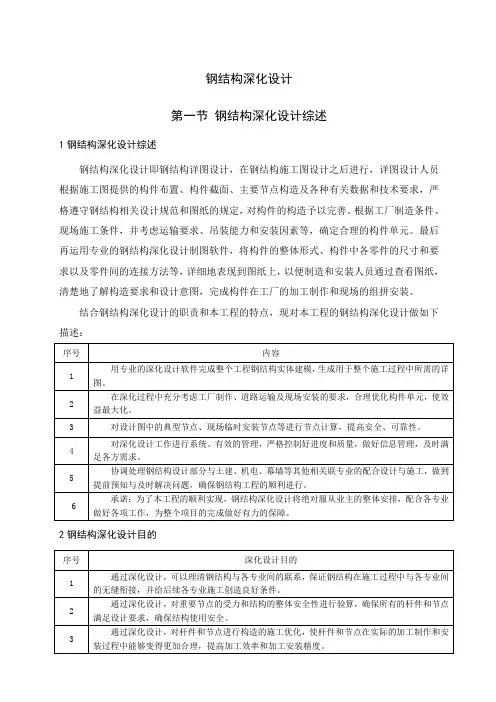

钢结构深化设计第一节钢结构深化设计综述1钢结构深化设计综述钢结构深化设计即钢结构详图设计，在钢结构施工图设计之后进行，详图设计人员根据施工图提供的构件布置、构件截面、主要节点构造及各种有关数据和技术要求，严格遵守钢结构相关设计规范和图纸的规定，对构件的构造予以完善。
根据工厂制造条件、现场施工条件，并考虑运输要求、吊装能力和安装因素等，确定合理的构件单元。
最后再运用专业的钢结构深化设计制图软件，将构件的整体形式、构件中各零件的尺寸和要求以及零件间的连接方法等，详细地表现到图纸上，以便制造和安装人员通过查看图纸，清楚地了解构造要求和设计意图，完成构件在工厂的加工制作和现场的组拼安装。
结合钢结构深化设计的职责和本工程的特点，现对本工程的钢结构深化设计做如下描述：2钢结构深化设计目的3钢结构深化设计依据3.1执行标准按照但不限于以下规范、规程进行深化设计：3.2设计文件3.3工艺文件深化设计前深化人员与工艺人员对本工程的重点部位、典型部位进行工艺探讨、交底，并形成正式文件，作为深化设计技术依据。
第二节深化设计重难点分析及解决措施1.1空间双曲变截面构件的深化设计分析本工程花瓣造型复杂，在设计图中需从多方面、多角度体现空间双曲形态，并体现出花瓣斜交密肋构件的完美样条曲线，难度较大，对深化设计要求高。
解决措施（1）采用Xsteel、SolidWorks等专用设计软件，并密切联系设计院，严格执行相关规范，确保节点深化设计的准确和美观；（2）深化设计时，每段均以控制点绘制圆弧，形成圆弧形弯管，再通过各段圆弧的空间模拟，形成最终的三维曲线；（3）对线型进行合理完善，达到圆弧曲线目的。
解决措施图示多段圆弧控制点模型线型完善后圆弧模拟空间曲线管1.2坐标定位与数据输出量大分析本工程为空间双曲构造形式，定位完全依靠定位点的空间三维坐标，而钢结构成型需要三个阶段：地面拼装、安装就位、合龙卸载，每个阶段对应着不同的定位坐标，定位坐标的确定和数据输出是深化设计的最大难题。
钢结构深化设计要点
钢结构深化设计要点
钢结构深化设计要点：
一、深化概况
我们使用Tekla Structures 20.0作为深化设计的主要应用
软件。
深化设计的工作是将设计蓝图准确转化为构件加工图纸，制作精密的厂构件并运输至现场，同时根据深化设计图纸指导现场安装。
深化工作主要包括构件详图和节点详图深化。
深化设计图纸应包括连接类型、杆件尺寸、材料规格和等级、高强螺栓规格、数量和强度等级、节点构造、配合现场安装的定位板、焊缝形式和尺寸等一系列施工所必须具备的信息和数据。
深化工作还包括与设计单位及各专业单位的配合，完善施工图和加工图纸，含机电留洞、幕墙连接、塔吊附着节点、吊耳验算等，并在深化图中表达相应内容以便进行加工制作。
二、深化流程
深化设计人员应组织原设计技术文件阅读和消化，阅读和消化原设计图纸，组织原设计技术交底和安装方案交底，制定深化设计原则和焊接原则工艺，进行节点设计和节点验算，进行三维建模和施工图纸绘制，提出详图设计问题并向原设计提出书面提议，完成一批施工详图的绘制和自校，进行施工详图校对和审核，修改和送审施工详图，获得原设计确认并进行施工详图出图，提供符合要求的BIM模型和资料，向车间工艺人员交底车间技术服务，完成深化设计并提交完整图纸，开始下一批图纸设计。
以上是我们的钢结构深化设计要点，我们将使用这些要点来确保我们的深化设计工作准确无误。
浅谈钢结构建筑工程中的详图深化设计
城镇规划65产 城浅谈钢结构建筑工程中的详图深化设计马良摘要：国家对基础设施的投入加大了对产业链的支撑，尤其以钢结构为代表的大型建筑工程越来越多，由于钢结构的加入，使得诸多建筑工程的工艺标准越来越高，建筑结构模型也呈现出越来越现代化的趋势。
但随之带来的是钢结构建筑设计标准的制定，尤其是建筑工程的详图深化设计课题越来越成为各级关注的焦点，本文从钢结构特点入手，详细介绍了详图深化设计的方法和内容，希望能给相关专业人士以参考。
关键词：钢结构由于自身具有的特点优势被广泛运用，在桥梁建设、港口建设以及房屋建筑等领域发挥着不可替代的作用。
同时，钢结构工程也是建筑行业中代表绿色环保发展主要趋势的行业，不断推动我国各类基础设施建设向更高层次迈进。
1 钢结构的主要特点从近年来钢结构使用的特点分析，具备以下比较优势：一是强度较好的特征，钢结构材料由于其材质较均匀，从制造的工艺上可以较好的确保材料韧性和塑性的良好；二是施工现场安装较为便捷，由于钢结构构件生产可以规模化和结构化，就可以根据使用要求进行需求定制，大大方便了施工安装和现场管理，提升了施工效率，同时也大大缩短了资金占用周期，降低了施工成本；三是可实施钢结构材料的循环再利用，具备绿色环保无污染的特点，采用钢结构施工，不浪费水资源，不耗费木材等自然资源，也不会产生环境污染和噪音污染；四是钢结构具备节材特性，由于钢结构采用的是高强钢丝和型钢的组合连接，此骨架具备绿色建筑的标准。
2 钢结构建筑工程详图深化设计现状一是建设单位思想上的不重视。
一些建设单位对钢结构建筑工程详图深化设计的重视程度不够，直接导致三种情况的发生：一个是片面的认为施工蓝图能满足施工具体要求，不再需要详图深化设计；另一个是片面的认为详图深化设计是施工单位的事，与建设单位无关；再一个是舍不得投入相关费用，单纯为了节约资金或是由施工单位代为落实。
二是制作单位思想上的不重视。
在承接钢结构工程施工后，一些施工单位不经过详图深化设计就实施下料，究其原因还是思想上的不重视。
谈钢结构深化设计
谈钢结构深化设计毕业后我的第一份工作是钢结构深化设计。
这2年的设计工作让我对钢结构深化设计有了更清晰地认识。
结构的深化设计看似简单，但是具体做起来却也要求设计人员具备客观、严谨的工作态度、缜密的思维和良好的三维立体空间想象能力。
钢结构深化设计即钢结构详图设计，在钢结构施工图设计之后进行，设计人员根据施工图提供的构件布置、构件截面与内力、主要节点构造及各种有关数据和技术要求及相关图纸和规范的规定，对构件的构造予以完善。
根据制造厂的生产条件和现场施工条件的原则，并考虑运输要求、吊装能力和安装条件，确定构件的分段。
最后将构件的整体形式、梁柱的布置、构件中各零件的尺寸和要求、焊接工艺要求以及零件间的连接方法等，详细的表现并体现到图纸上，以便制造和安装人员通过图纸，能够清楚的领会设计意图和要求便于制造和安装人员准确的制作和安装。
详图设计的过程是：第一步·熟悉钢结构施工图纸；第二步·与设计院、加工厂、相关专业沟通；第三步·建模型、绘制详图；第四步·图纸审核设计院确认；第五步·图纸管理。
详图设计一般采用CAD制图、XSTEEL（Tekla Structures）建模、PKPM 辅助设计。
钢结构详图设计制图时应准确的编制构件表和材料表，包括螺栓、螺母、铆钉、玻璃胶等各种零件的详细数量。
业主也可以通过阅读施工详图，很快的了解对工程的质量要求及施工的难度，钢结构详图在业主和总包商之间架起了一道桥梁，起到了沟通的作用。
同时结构的详图设计也是对结构施工图的进一步完善和补充。
记得我曾经负责的一个工程，它的屋顶是轻钢2连大跨屋顶接一小跨单跨屋顶，混凝土柱子。
那个图纸是水专的一位结构老师设计的，由于每坡的跨度不一样导致坡度不同，因而在保证屋脊高度不变的前提下每跨梁底标高就不一样。
在这样的情况下如若混凝土的柱子都制作成统一高度，则会导致梁无法安装，屋脊高度也无法保证。
还有就是大跨度和小跨度的屋面檩条的间距不一样，在檩条搭接的时候就会要求梁上的檩托数量增加，这样的话就会给制作加工以及安装增加难度，同时还会增加成本。
第八章钢结构深化设计方案
钢结构深化设计方案第八章钢结构深化设计管理第一节钢结构深化设计管理组织体系一. 鉴于本工程新颖、复杂的钢结构体系，为保证不规则空间构件加工制作、现场安装的顺利进行，保证钢结构的施工质量，我们在总承包部框架下专门设置深化设计部，受项目总工程师直接领导，进行钢结构深化设计的对口管理。
深化设计部的主要职责是对深化设计专业分包商进行系统、有效地管理；包括深化设计进度控制，满足材料采购、加工安装需要；审查校核深化设计图的质量，是否符合原设计的节点构造要求；并协调处理与其他专业之间的矛盾。
保证图纸的正确性；确保钢结构工程的顺利进行。
我们将依托中建集团所属的，具有国家甲级建筑设计资质的中国建筑设计研究院的设计技术管理力量，在本工程项目总工程师的直接领导下，承担本工程的深化设计管理工作。
深化设计管理二.钢结构深化设计图和文件审批（一）（二）深化图设计的进度管理深化设计分包商提交深化图和文件，供总承包商初审，如初审不合格，退回分包商整改1.由深化设计部根据工程总体进度计划编制统一的钢结构深化设计出图计划，编制步骤后重新送审。
如下：初审合格的深化图和文件，由总承包商签章发送原设计广州市设计院审批，审批结果分2.1.根据施工总计划，统—编制年、季、月出图计划，发给深化设计分包商，并要求其按此 CB为A、、三个等级：进度进行出图。
级图纸和文件为正确无误，可以实施；A）(12.总承包商主管钢结构副总工程师，按期进行对口督促和检查；深化设计部及时与工程管级图纸和文件原则上可以接受，但须稍加修改，经总承包商复审后方可交付施工；B）(2理部等部门协调，并及时调整落实出图计划。
级图纸和文件错误较大，不予接受，须重新设计，再经总承包商初审后发送原设C）(33.总承包商深化设计部按时认真填写出图计划的实施记录。
计师审批。
（三）深化图设计的质量管理级图纸和文件经复审无误后须由总承包商加盖施工图批准章，方可出图交付施级和BA3.钢结构加工安装质量的好坏，在一定程度上与深化图设计质量有关，如果图纸不能保工。
钢结构的深化设计
钢结构的深化设计1施工详图设计要求1）施工详图设计原则施工详图设计应根据原设计所提供的节点详图进行，如在节点图中无相对应的节点时，可按照中国或国际钢结构设计规范进行制定，但必须提交原设计认可。
同时如须对原设计节点进行优化，尤其是钢梁腹板洞口补强措施和超限结构柱梁节点、钢管混凝土注浆口的设计，必须得到原设计同意。
2）施工详图设计内容（1）节点图应包括柱与柱、梁与柱、梁与梁、垂直支撑、水平支撑、斜支撑等连接详图。
（2）节点图内容应包括各个节点的连接类型，连接件的尺寸，高强度螺栓的直径和数量，焊缝的形式和尺寸等一系列施工详图设计所必须具备的信息和数据。
（3）安装布置图①它包括平面布置图、立面布置图等。
②安装布置图所包含的内容有构件编号、安装方向、标高、安装说明等一系列安装所必须具有的信息。
（4）构件详图，至少应包含以下内容：①对大型构件的接长位置及形式进行设计，以便于车间生产、存储运输和安装架设，对构件吊耳的形式、连接方式以及使用后的处理进行设计，以便制造和安装；②绘制车间生产用施工图。
③按照焊接工艺评定试验结果，进行焊接接头的细部设计，包括箱形及工形主焊缝接头形式，坡口尺寸等。
⑤设计钢结构在安装架设过程中的临时连接、临时支撑、混凝土注浆口、临时的局部加强形式及使用后的处理方式，⑥构件细部、重量表、材质、构件编号、焊接标记、连接细部、锁口和索引图等。
⑦螺栓统计表，螺栓标记，螺栓直径。
⑧轴线号及相对应的轴线位置。
⑨构件的对称和相同标记。
⑩图纸标题、编号、改版号、出图日期。
（5）详图必须给出完整、明确的尺寸和数据。
3）整个结构有紧固螺栓清单。
4）图纸清单应注明详图号、构件号、数量、重量、构件类别、改版号、提交日期。
5）所有文书、资料、清单、图纸均使用中文。
6）测量单位使用MKS公制7）图纸尺寸（1）图纸尺寸和其它资料均使用A系列纸张，即A0、A1、A2、A3、和A4。
（2）原则上图纸尺寸使用A1和A2绘制，文书、资料和清单等使用 A3和A4。
钢结构深化设计分解图
深化设计说明1.深化设计的概念：钢结构深化设计也叫做二次设计，通俗说法就是钢结构解图或钢结构拆图。
它以建筑设计和结构设计施工图为依据，向建筑施工制造加工单位提供用于加工和安装施工的图纸资料。
简单的说，它就是要把工程中每根零件构件的详细信息，如零件构件的形状、数量、重量等尽可能完全的表达出来，将设计图纸进一步细化转化为工厂制作和工地安装用的图纸，使水平一般的工人能够看懂看明白，从而进行工厂加工、工地安装。
2.钢结构定义：由钢板、热轧型钢或冷加工成型的薄壁型钢以及钢索为主要材料建造的工程结构，如厂房、桥梁、设备护栏支撑架等，称为钢结构。
3.钢结构特点：（1）强度高、重量轻（2）材质均匀、塑性、韧性好（3）良好的加工性能和焊接性能（4）可重复使用（5）施工速度快（6）耐热性好（7）但是耐火性差，低温有冷脆倾向，耐腐蚀性也比较差。
4.常见钢结构的形式及其应用：门式刚架、网架、网壳、桁架、框架。
5.深化设计图：是用图样确切表示构件的结构几何形状、主零件次零件相对位置、尺寸大小和技术要求的技术文件。
6.图样：是由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的重要技术文件。
7. 深化设计图的内容：A.全套图纸的归档分类编号，构件、零部件的编号原则（详见附图），特殊加工要求，加工质量要求，施工放样的基本原则，材质的要求，储放和运输的条件等。
B.施工安装图：各个构件在整个建筑中的位置和安装方法，一般包括平面图和立面图，它主要用于指导工地安装施工，同时也是对各个构件的安装是否碰撞的一个放样检查。
C. 构件加工详图、零部件加工详图：零部件的切割、钻孔、刨边等的加工，构件的焊接组成加工，表面处理等。
它是主要用于指导工厂制造加工的图纸和文件（狭义上的钢结构详图，即加工详图）。
D.材料清单：提供材料采购和预算的依据，以及加工的进度控制和管理。
这类资料是加工管理的不可或缺的依据，加工单位可依据它进行加工组织计划、成本控制、进度管理等一系列的管理工作。
钢结构深化设计思路及流程
钢结构深化设计思路及流程钢结构深化设计思路及流程⼀、钢结构单位在拿到图纸后，项⽬专职深化⼈员⾸先要对整套图纸读懂吃透。
对图纸表达不详细或不明⽩的地⽅进⾏归纳整理以书⾯的形式向总包、设计进⾏正式提交，在下⼀个设计周例会上进⾏答疑再对答疑结果，总包、设计进⾏签字确认。
钢结构深化单位在拿到正式的签字确认单后，⽅可进⾏下⼀步⼯作。
⼆、按照深化的程序要求对钢结构制作和安装⽅案进⾏会审。
深化设计过程应包含钢结构制作⼯艺流程、节段划分⽅案、制作精度控制⽅案、质量检测⽅案、关键节点的计算分析以及与深化设计有关的整体分析等内容。
(1)钢结构深化设计开始前，按ISO9001的程序⽂件的要求，对钢结构制作和安装⽅案进⾏会审。
(2)深化设计过程应包含钢结构制作⼯艺流程、节段划分⽅案、制作精度控制⽅案、质量检测⽅案等内容，(3)深化设计流程图如下：(4) 深化设计出图思路根据招标单位提供的本⼯程钢结构图纸、补充⽂件及招标⽂件，对本⼯程的钢结构进⾏具体深化。
对每个单体的重要关键节点以及构件图重要的焊缝形式等深化图送交设计、业主、监理确认后，⽅可下料制作作为⼯程施⼯及验收依据。
(5)先进的钢结构深化设计软件本⼯程的深化设计采⽤CAD进⾏三维建模。
(6)图纸深化设计进度控制及保证措施1)图纸深化设计进度控制中标后，设计部根据⼯程总进度和资源情况排出“深化设计进度计划图”，明确本⼯程各结构设计进度节点，确保满⾜本⼯程总体制作进度；在设计院提交总体设计资料前，我公司将组建专项设计组，派1-2名深化设计⼈员到设计院提前熟悉设计内容，领会设计意图，以确保图纸转化按照总体设计进⾏；在完成每个分项设计后，即刻向设计院上报并申请深化设计图纸的审批，对审批后需要修改的部分，及时进⾏修改，直到审批合格；实⾏“设计倒计时”制度，使每个⼈明确⾃⼰分项设计进度对于总体设计进度的重要性，⽬标明确，确保节点。
2)图纸深化设计质量保证措施中标后，业主、总承包单位和设计院就本⼯程进⾏技术交底，同时提供完整的结构设计图。
深化设计制图标准
深化设计制图标准一、总则1、为了统一公司深化设计制图规则，保证制图质量，提高制图效率,便于规范化管理，使图面表达规范化、标准化，符合设计、施工、存档的要求，适应工程建设的需要，特制定本标准。
2、适用范围：公司所有深化设计图纸。
二、基本规定1、本标准主要引用《房屋建筑制图统一标准》（GB/T50001—2001)和《建筑结构制图标准》(GB/T50105－2001)。
2、深化设计图纸应包含一下内容：A。
图纸目录B.钢结构深化设计总说明C.焊接通图D.构件布置图（含安装定位数据）E.总装图F。
成品构件图、异形零件图及零件材料表G。
成品构件清单H。
螺栓清单3、深化设计流程（1）根据深化设计任务委托部门的《项目深化设计联系单》及其提供的正式施工图、设计补充文件、设计变更单等进行设计前准备工作；(2）召集工程项目部、制造工厂进行图纸会审，并形成会审纪要。
（3）深化前期必须进行的准备工作：A.对图纸中存在疑问、不清楚的地方以联系单的形式跟设计院进行沟通确认；B.制作工厂以书面形式确定构件的加工顺序及要图计划；C。
详图设计部门应进行图纸图号编号原则、构件编号原则、零件编码原则的编定。
（4)深化设计展开A.深化设计图纸目录、钢结构深化设计总说明、焊接通图B.构件布置图C.总装图、成品构件图、零件图D.成品构件清单、螺栓清单（5）深化图纸经自检、校对、审核并修改完成后，即可送交设计院或业主审核(送审图纸可不包括零件图、成品构件清单、螺栓清单）。
(6)经设计院或业主送审确认的图纸，方可作为发往计划部门安排生产的正式文件.同时将有关清单发往计划部门并做好发放记录。
(如因工程进度紧急,为配合生产进度,可在送审期间通知设计院或业主并发图制作）（7）工程深化制图工作完成后，收集整理好工程所有输入、输出文件及有关记录后存档，并作为工程结算的依据。
4、深化设计要点（1）深化设计人员应以认真、负责、仔细的态度作好每项工程的深化设计. （2)深化设计人员须认真、仔细的读懂工程施工图中每一项内容,并及时提出工程施工图中存在问题,并与施工图设计人员协商解决。
钢结构深化设计方案
钢结构深化设计方案
一、钢结构深化设计指导原则
首先必须保证结构工程安全可靠；
钢结构设计要充分体现方案的意图、设计理念和建筑风格；
与其它专业设计（土建工程、装饰工程、机电工程等）相协调；
钢结构设计要进行科学合理的深化和优化，充分体现其经济合理性；
施工设计应以方案图为依据，加工安装详图设计应以施工图为依据；设计图纸必须保证工厂加工和现场安装的要求；
严格遵循设计程序，与业主、设计院、总承包方密切配合，保证设计工作的顺利进行。
二、深化设计工作流程
由具有丰富钢结构设计经验的专家牵头，组织有钢结构设计能力的结构工程师及熟练详图设计的工程师，深入学
习、消化、领会原设计图的设计意图及要领，对设计要点、难点、重点进行剖析，发现并解决设计疑难问题，做到参与设计的每一位工程技术人员精通原设计图纸，能精确把握设计要领。
由专家及设计人员针对该工程的每一不同连接接头，根据原设计图提供的构件断面、受力特点、内力大小进行节点连接设计，形成节点大样图，供原设计单位审核。
节点设计的原则是：安全可靠、受力明确，构造简单合理，易于施工，便于质量检查与验收。
节点设计图经原结构设计单位审查通过后，交由详图设计工程师进行详细设计。
开展详图设计前，请专家及节点设计人员给详图设计人员交底。
详图设计期间，专家及结构设计师进行指导、检查并进行成图后的校审，审查合格后，交原设计单位确认。
经原设计单位确认后的图纸，交给制作安装部门实施。
对施工中发现的问题，及时跟踪解决并备案，直致完成竣工图。
详细深化设计流程下图所示：
三、点设计质量管理流程
四、深化设计图纸质量管理流程。
钢结构深化设计分解图资料讲解
深化设计说明1.深化设计的概念：钢结构深化设计也叫做二次设计，通俗说法就是钢结构解图或钢结构拆图。
它以建筑设计和结构设计施工图为依据，向建筑施工制造加工单位提供用于加工和安装施工的图纸资料。
简单的说，它就是要把工程中每根零件构件的详细信息，如零件构件的形状、数量、重量等尽可能完全的表达出来，将设计图纸进一步细化转化为工厂制作和工地安装用的图纸，使水平一般的工人能够看懂看明白，从而进行工厂加工、工地安装。
2.钢结构定义：由钢板、热轧型钢或冷加工成型的薄壁型钢以及钢索为主要材料建造的工程结构，如厂房、桥梁、设备护栏支撑架等，称为钢结构。
3.钢结构特点：（1）强度高、重量轻（2）材质均匀、塑性、韧性好（3）良好的加工性能和焊接性能（4）可重复使用（5）施工速度快（6）耐热性好（7）但是耐火性差，低温有冷脆倾向，耐腐蚀性也比较差。
4.常见钢结构的形式及其应用：门式刚架、网架、网壳、桁架、框架。
5.深化设计图：是用图样确切表示构件的结构几何形状、主零件次零件相对位置、尺寸大小和技术要求的技术文件。
6.图样：是由图形、符号、文字和数字等组成，是表达设计意图和制造要求以及交流经验的重要技术文件。
7. 深化设计图的内容：A.全套图纸的归档分类编号，构件、零部件的编号原则（详见附图），特殊加工要求，加工质量要求，施工放样的基本原则，材质的要求，储放和运输的条件等。
B.施工安装图：各个构件在整个建筑中的位置和安装方法，一般包括平面图和立面图，它主要用于指导工地安装施工，同时也是对各个构件的安装是否碰撞的一个放样检查。
C. 构件加工详图、零部件加工详图：零部件的切割、钻孔、刨边等的加工，构件的焊接组成加工，表面处理等。
它是主要用于指导工厂制造加工的图纸和文件（狭义上的钢结构详图，即加工详图）。
D.材料清单：提供材料采购和预算的依据，以及加工的进度控制和管理。
这类资料是加工管理的不可或缺的依据，加工单位可依据它进行加工组织计划、成本控制、进度管理等一系列的管理工作。
浅谈钢结构深化设计及方案优化
建筑设计Architectural Design– 48 –现如今，随着时代的发展与社会的进步，人们越来越追求建筑设计理念，要求除了满足最基本的功能需求之外还需要确保其外观美、形式美，再加上现代建筑设计的发展方向日趋多元化、智能化、高精尖，因此对于结构外观所提出的要求更为严谨、更高。
由于钢结构工程比较复杂，受力复杂、节点繁琐等，因此有必要详细的拆解每个复杂构建，如此才能更好的进行制作与施工。
基于此，在钢结构施工之前进行深化设计十分有必要，如此一来能够对原设计图进行仔细的检索与核校，通过对图纸的补充与完善，从而能够取得理想的设计效果[1]。
1 深化设计的内容与意义1.1 内容在原有设计图纸上开展深化设计工作，需要结合相关施工工艺流程与专业配合做好二次优化设计工作，即项目特点、构件加工、现场施工条件、运输与安装等。
具体内容较多，如绘制加工详细图、优化钢结构节点、解决混凝土结构碰撞、穿筋孔预留、结合型钢桁架相互配合屋面桁架和装饰幕墙结构。
同时，还包括优化处理节点、分段长度与重量合理，确保能够更加方便的加工、运输构件，为现场施工提供极大便利。
1.2 意义钢结构二次深化设计贯穿到设计、加工到结束施工的整个环节中，这是构件加工与施工的重要内容，能够提供施工布置图与构件加工图来方便施工，在制定安装方案时能够结合现场实际情况，方便更好的布置临时辅助支撑，为此在施工过程中需做好相关工作，即验算施工过程、分段安装结果、变形分析与控制、虚拟动画模拟等。
为保证整体的设计质量、加快施工进度、控制安装质量，就必须进行深化设计，如此一来有助于降低成本和确保安全。
换言之，钢构件加工、安装精度在一定程度上直接取决于钢结构的设计深度与层次细节[2]。
2 钢结构深化的原则与方法2.1 原则第一，严格按照施工设计蓝图、会议纪要与图纸答疑，在维持原设计结构布局与形式、原构件截面、材料等级与节点类型等都不变的情况下，放样处理各个细部节点，二次深化设计标注尺寸与分段杆件标号等，且确保符合工程作业计划高效实施要求。
钢结构工程深化设计标准
钢结构工程深化设计标准概述钢结构工程是一种广泛应用于建筑和工业领域的结构材料。
深化设计是指在初步设计的基础上，对钢结构进行进一步的细化和完善，包括材料选择、构件尺寸设定、连接方式确定等。
钢结构工程深化设计标准是指在进行深化设计过程中所需遵守的规范和要求。
重要性钢结构工程深化设计标准的制定和遵守对于保障工程质量、提高施工效率以及确保工程安全至关重要。
遵循标准化的设计流程和规范可以最大程度地优化结构设计，减少设计风险和错误，提高工程的可靠性和可持续性。
深化设计的基本原则钢结构工程深化设计应遵循以下基本原则：1.安全原则：确保结构的承载能力满足设计要求，在各种极限工况下均能保持结构的稳定性和安全性。
2.经济原则：在满足结构安全要求的前提下，尽量减少材料消耗和施工成本。
3.可靠性原则：设计应考虑材料特性、荷载和结构变形，尽量避免单一失效模式和局部失效。
4.适用性原则：结构设计应根据具体工程条件和使用要求进行合理选择，满足结构使用寿命和功能需求。
5.可维护性原则：考虑结构维护保养的便利性和成本，方便后续的检测、修复和加固。
深化设计的基本步骤钢结构工程深化设计通常包括以下几个步骤：1. 收集并分析设计资料深化设计的第一步是收集和分析有关设计的必要资料，包括初步设计方案、项目要求、设计荷载、地基情况等。
在这个阶段，还需要进行现场勘测和材料测试等工作。
2. 材料选择与计算根据设计要求，选择适用的钢材品种和规格，并进行相应的材料计算。
计算包括钢材的强度、刚度和稳定性等方面。
3. 设定构件尺寸根据结构的力学分析结果，确定各个构件的尺寸。
在确定尺寸时，需要考虑材料的经济性和可施工性，确保构件的稳定性和连接的可靠性。
4. 确定连接方式根据构件的受力情况和设计要求，确定合适的连接方式。
连接方式的选择应考虑连接的强度、刚度、可拆装性和耐久性等因素。
5. 进行荷载计算和分析根据设计要求和地震设计规范，进行荷载计算和分析，确保结构在正常使用和极限状态下的安全性。
浅谈钢结构施工详图深化设计
浅谈钢结构施工详图深化设计作者：马宏军来源：《城市建设理论研究》2013年第23期【摘要】主要浅析了钢结构施工详图深化设计思路、范围和保证措施。
【关键词】施工详图软件措施中图分类号： TU37 文献标识码： A 文章编号：从20世纪50年代初期开始，对建筑钢结构工程设计，就将设计明确为：钢结构设计图、钢结构详图两个阶段。
钢结构设计图是由设计单位完成，钢结构详图是由钢结构加工厂依据设计图进行深化设计完成，钢结构详图直接作为加工和工地现场安装的依据。
1钢结构深化设计总体思路1、深化设计目的钢结构深化设计的目的主要体现以下方面：（1）、通过深化设计，将原设计的施工图纸转化为工厂标准的加工图纸，使杆件和节点进行归类编号，加工形成流水加工，大大提高加工进度。
（2）、通过深化设计，得出杆件的实际应力比，比较原设计使有的截面，使杆件的截面可以适当进行改进，以降低结构的整体用钢量。
（3）、通过深化设计，对结构的整体安全性和重要节点的受力进行验算，确保所有的杆件和节点满足设计要求，确保结构使用安全。
（4）、通过深化设计，对杆件和节点进行构造的施工优化，使杆件和节点在实际的加工制作和安装过程中能够变得更加合理，提高加工效率和加工安装精度。
2、详图软件的选定深化设计出图软件可采用的有XSTEEL、AUTOCAD、Tekla Structures、PKPM-STXT、等详图制图软件。
均能进行三维建模，各自有各自的特点。
XSTEEL在赋予构件截面特性、实现单线实体化方面具有很大的优势，不但速度快，而且可以对其截面特性进行详细直观的描述。
XSTEEL主要适用于规则的多、高层结构，其对曲线形构件的建模是通过短折线来近似模拟，而其节点类型也均是针对多、高层结构节点设置的。
AUTOCAD无论是平面、还是三维空间，绘图建模功能均很强大，其在实现单线、实体等方面都有独特的功能，针对异型构件、节点方面更能体现其优越性，针对弧形构件可以非常准确的实现。
钢结构深化设计要求
钢结构深化设计要求一、深化设计内容：1、构件细部、重量表、材质、构件编号、焊缝、坡口标记、连接细部以及锁扣、油漆的喷涂部位等；2、螺栓统计表、螺栓标记、螺栓直径、螺栓等级、栓钉统计表、栓钉规格尺寸；3、轴线及轴线相对应的位置，构件的编号（简单易记、与吊装施工顺序尽量相符）和方向标记清楚显目；4、安装和加工所必须具有的尺寸；5、图纸标题、编号、版本、出图日期；6、图纸尺寸比例协调、统一；7、深化设计说明（施工需注意的事项、使用的材质、焊缝的等级要求，不能在设计说明里具体说明的，需在构件图进行说明），图纸的图框要求。
二、深化设计需考虑的因素：1、考虑钢结构安装方法及施工措施依据吊装设备的选型和安装方法对构件进行合理分节（分段），塔吊安装爬升所需的辅加连接板件，构件吊装所需的吊耳、临时连接板，变形加固的临时构件，符合现场安装条件的合理的节点形式，焊缝形式等。
吊装临时安全措施所需增加的连接板、螺栓孔等，悬臂部件施工阶段的加固措施。
2、考虑与土建结构施工的衔接措施土建专业钢筋接驳的连接器，需穿过钢筋的孔眼；工地现场不易焊接的栓钉；固定模板所需的连接件，孔眼等；钢柱灌浆所需的孔洞；压型钢楼层板、混凝土的施工需要的钢支撑（包挂永久性和临时性的）等。
3、深化图纸设计严格遵守设计院正式结构图纸（最新版本）和技术要求，国家现行标准和规范、其它专业的技术要求等进行。
保证施工详图的正确性和整个项目的施工详图的统一完整性。
三、深化设计图纸审核流程深化设计审核流程：设计师深化设计技术负责人（含土建）审核报监理、甲方设计院确认。
四、深化设计图纸发放要求必须是经三方确认后图纸才能进行发放，发放相关单位或部门如下；发加工厂、现场施工班组、土建项目部（与土建相关联的图纸）钢结构项目部（商务结算用）、施工管理人员各一份。
