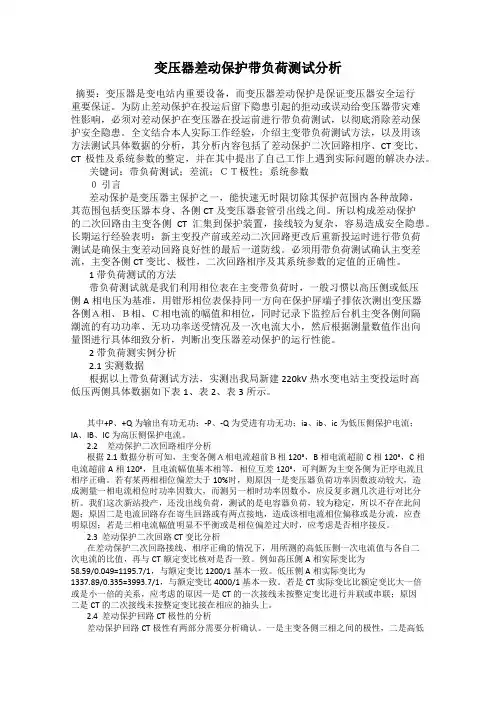

变压器差动保护带负荷测试分析

2.4差动保护回路CT极性的分析
差动保护回路CT极性有两部分需要分析确认。一是主变各侧三相之间的极性，二是高低压两侧之间的极性，必须规定为同一个方向，比如规定各侧CT电流同时流出母线为正极性，流入母线则为反极性。所以正确分析差动保护各侧CT的极性，除了需了解主变一次接线方式外，还需要了解各侧CT的接线方式。例如主变接线是Y-Y-△-11型，对变压器Y型侧CT二次绕组接成△时，其高低两侧电流正常时一侧流进另一侧流出，相位应差180°，但同样对于主变接线是Y-Y-△-11型，其各侧CT二次绕组都接成Y时，高压侧二次电流应超前低压侧（11-6）×30°的相位。在我局使用的主变微机保护CT接线都采用后一种接线，然后利用微机内部程序计算进行相位和幅值校正补偿，灵活实现Y-△转换。由2.1可知，高压侧A相电流超前低压侧为（239°-91）=148°，同理高压侧B、C两相分别超前低压侧b、c两相为143°和146°，基本符合以上原理分析，主变各侧CT极性接线正确。但由于负荷过小，还有仪器测量误差的原因造成最大有7°相位差，鉴于高低压各侧三相电流幅值相等且保护装置无差流，可认为是由测量误差引起。若是有其中一相CT极性接反，保护装置中那一相差流会非常明显。若是误差超过10°以上时，不管保护装置有无差流，都应及时找出出现误差的原因。我在实际工作中就遇到过变压器带火车牵引站的负荷测试时，保护装置并无差流，但主变两侧三相电流值却不平衡，高低压两侧同相相位差也有15°，最后查明原因是对侧牵引站使用的是两相负荷而引起。
2带负荷测实例分析
2.1实测数据
根据以上带负荷测试方法，实测出我局新建220kV热水变电站主变投运时高低压两侧具体数据如下表1、表2、表3所示。
其中+P、+Q为输出有功无功；-P、-Q为受进有功无功；ia、ib、ic为低压侧保护电流；IA、IB、IC为高压侧保护电流。

带负荷测向量

一、为什么要进行带负荷测向量？（我理解的）带负荷测向量是为了验证二次电流、电压回路接线正确，变电站实际运行时提供给保护装置的交流采样是正确的，使保护装置能够正确动作，如差动保护、距离、零序、带方向的电流保护等。

二、什么时候要进行带负荷测向量？（1）所有的保护装置，在正式投入运行前和电流互感器及其二次回路变动后，都必须带负荷测向量。

（2）PT送电核相。

三、带负荷测向量前需要了解什么？线路TA的变比、极性（一般冲母线）主变高、低压侧TA的变比、极性（一般冲母线），主变的接线方式（几点接线）。

向量测量正确前退出相应保护的距离、差动保护压板。

四、带负荷测向量都测什么？A、线路带负荷测向量测二次电流（保护、测量）的幅值,确定TA变比正确。

例如：TA变比600/5，后台显示一次电流I A=200A，实际测得二次电流I A’=1.66A，计算：200/120=1.66A与测量数据一致，TA变比正确。

测量电流回路中性线（N相）的不平衡电流，幅值大小应在正常范围内。

根据选定的基准电压（U AN），测量各相电流与基准电压间夹角，确定电流相序（正相序）、TA极性正确，计算P=3U相I相cos∅、Q=3U相I相sin∅与后台一次系统对照。

（∅为U和I夹角）观察保护装置液晶显示与测量数据是否一致。

注：装置显示相位角度为电流超前电压值B、主变带负荷测向量先观察差动保护装置液晶显示差流是否为零，差流为零可以初步判断高、低压侧电流回路没有问题。

测后备及差动保护高、低压侧二次电流（保护、测量）的幅值,确定TA变比正确。

测量电流回路中性线（N相）的不平衡电流，幅值大小应在正常范围内。

？根据选定的基准电压（U AN或U an），分别测量后备及差动保护高、低压各相电流与基准电压间夹角，确定电流相序（正相序）、TA极性正确，计算P、Q与后台一次系统对照。

注：Y-△11接线低压侧电压（U an）超前高压侧电压（U AN）300Y-△1 接线低压侧电压（U an）滞后高压侧电压（U AN）300选择基准时要标记好。

变压器差动保护带负荷测试数据分析

最后，我们看看差流，其三相幅值都在 1.2A 左右，相比低压侧 1.56A 的负荷电流，这显然太大，区外故障差动肯定误动。
3.2 分析原因
3.2.1 针对主变侧三相电流的幅值相差很大不相等，且相位互差也不相等问题：
电力系统中变压器常采用 Y，d11 接线方式，因此，变压器两侧电流的相位差为 30°，如下图所示，Y 侧电流滞后△侧电流 30°，若两侧的电流互感器采用相同的接线方式，则两侧对应相的二次电流也相差 30°左右，从而产生很大的不平衡电流。
为 0.96。
保护类别开关电流编号端子排号电流幅值电流相位备注
差动 101 侧 A411
D1
1.39A 249°
B411
D2
1.39A 10°
C411
D3
1.39A 130°
AN411 D4
0.16A
BN411 D5
0.16A
CN4ቤተ መጻሕፍቲ ባይዱ1 D6
59V
20°
6KV I 段母线
A630I
59V
260°
B630I
59V
140°
C630I
59V
20°
N630I
3 带负荷测试数据分析通过观察测试数据就可以发现肯定有问题，问题出在哪儿呢？我们得冷静下来按步骤一个个挨着找，挨着分析。
3.1 找问题
首先，我们看看其对称性。主变两侧三相电压的幅值基本相等，相位互差 120°，在对称性上，数据不存在问题。但主变侧三相电流的幅值相差很大不相等，且相位互差也不相等。
其次，我们看看其相序。从测试数据表格中，我们可以发现差动 601 侧电流（基准电压向量超前 B 相电流比超前 C 相多 120°，说明 B 相滞后于 C 相 120°）是负序，相序存在问题。

变压器保护带负荷测试数据分析

无庸置疑，带负荷测试把握着变压器保护安全可靠运行的最后一道关，因此带负荷测试对新投运的变压器相当重要，不只是在数据采集过程，更在于数据分析；惟独方法得当、分析彻底，才干将其隐藏的一个个问题“揪”出来，还变压器一个安全可靠的“保护神”。

下面我们不妨以一份现场实测数据来展开我们的变压器保护带负荷测试数据分析。

主变一次接线图变压器变比： 110/35/35KV, 接线组别： Yn-Y0-d11, 容量 18MVA ，一次接线如图所示。

主变保护为微机保护，其差动、后备 101 侧、后备 501 侧、后备 502 侧保护均为独立保护单元。

差动保护采用软件移相，移 Y 型侧相位，移相算法为： Ia=IA-I B,Ib=IB-IC,Ic=IC-IA。

三侧差动电流 CT 均接成 Y 型。

主变差动保护电流回路接线端子定义为：差动保护：110KV 侧(101)： CT 变比 150/5，平衡系数为 0.68；35KV Δ 侧(501)： CT 变比 400/5，平衡系数为 1 (该侧为基本侧)； 35KV Y 侧(502)： CT 变比 300/ 5，平衡系数为 0.43。

后备保护：后备 101 侧： CT 变比 150/5；后备 501 侧： CT 变比 400/5；后备 502 侧： CT 变比 300/5。

数据由钳形相位表在主变保护屏后端子排测取到，电流以 35KV I 母电压 UAN (A 630I) =59V 为基准，记录的相位为该基准向量超前各电流量的角度；电压以后备 101 侧 A 相电流 IA (A421) =1.2A 为基准，记录的相位为各电压量超前该基准向量的角度。

具体如下：110KV 母线通过主变向 35KV I 段、 II 段母线送有功和无功，35KV I 段、 II 段母线负荷相差不大，功率因数基本相等，为 0.96。

开关电流编号端子排号电流幅值电流相位备注101 侧 A411 D1 1.22A 255°B411 D2 1.22A 134° C411 D3 1.22A 16° N411 D4 21mA潮流情况保护类别差动电流定义110KV 侧(101)电流35KV Δ 侧(501)电流35KVY 侧(502)电流电流回路编号A411 B411 C411 N411 A471 B471 C471 N471 A511 B511 C511 N511端子排号 D1 D2D3 D4 D5 D6 D7 D8 D9 D10D11 D12数据展现在我们面前，到底有没有问题呢？一看差流那末大，肯定有问题，那问题有几个，出在哪儿呢？我们得镇静下来按步骤一个个挨着找，挨着分析。

变压器差动保护带负荷测试的内容及数据分析

这里要将两种接线分别对待，一种是将变压器Y型侧CT二次绕组接成△，另一种是变压器各侧ＣＴ二次绕组都接成Ｙ型。对于前一种接线，其两侧二次电流相位应相差180°，而对于后一种接线，其两侧二次电流相位相差角度与变压器接线方式有关。比如一台变压器为Y-Y-△-11接线，当其高、低压侧运行时，其高压侧二次电流应超前低压侧×30°，而当其高、中压侧运行时，其高压侧二次电流和中压侧电流仍相差180°。若两侧同名相电流相位差不满足上述要求，则有可能：①将CT二次绕组组合成△时，极性弄错或相别弄错，比如Y-Y-△-11变压器在组合Y型侧CT 二次绕组时，组合后的A相电流应在A相CT极性端和B相CT非极性端的连接点上引出，而不能在A相CT极性端和C相CT非极性端的连接点上引出。②一侧CT二次绕组极性接反。在安装CT时，由于某种原因其一次极性未能按图纸摆放时，二次极性要做相应颠倒，如果二次极性未颠倒，就会发生这种情况。
3.5 看差流大小，检查整定值的正确性
对励磁电流和改变分接头引起的差流，变压器差动保护一般不进行补偿，而采用带动作门槛和制动特性来克服，所以，测得的差流不会等于零。那用什么标准来衡量差流合格呢？对于差流，我们不妨用变压器励磁电流产生的差流值为标准。比如一台变压器的励磁电流为1.2%, 基本侧额定二次电流为5A，则由励磁电流产生的差流等于1.2%×5=0.06A，0.06A便是我们衡量差流合格的标准。对于差压，我们引用《新编保护继电器校验》中的规定：差压不能＞150mV。如果变压器差流不大于励磁电流产生的差流值，则该台变压器整定值正确；否则，有可能是：①变压器实际分接头位置和计算分接头位置不一致。对此，我们有以下证实方法：根据实际分接头位置对应的额定电压或运行变压器各侧母线电压，重新计算变压器各侧额定二次电流，再由额定二次电流计算各侧平衡系数或平衡线圈匝数，再将计算出的各侧平衡系数或平衡线圈匝数摆放在差动保护上，再次测量差流，如果差流满足要求，则说明差流偏大是由变压器实际分接头位置和计算分接头位置不一致引起，变压器整定值仍正确，如果差流不满足要求，则整定值还存在其他问题。②变压器Ｙ型侧额定二次电流算错。由于微机变压器差动保护在“计算Y型侧额定二次电流乘不乘”问题上没有统一，所以，整定人员容易将Ｙ型侧额定二次电流算错，从而，造成平衡系数整定错。③平衡系数算错。计算平衡系数时，通常是先将基本侧平衡系数整定为1，再用基本侧额定二次电流除以另侧电流得到另侧平衡系数，如果误用另侧额定二次电流除以基本侧电流，平衡系数就会算错。平衡系数算法如下：

变压器差动保护带负荷测试

形接线两种接线方式，这两种情况下发生同样的ＣＴ接线错误或者
３变压器差动保护带负荷测试内容
回路故障时测出的数据时不一样的。故要分别进行讨论：１）完全星
要排除设计、安装、整定过程中的疏漏（如线接错、极性弄反、平形接线测试中经常发生的各种异常的分类分析，电流缺相说明某一
系数，而南瑞公司的保护要乘以系数。这些细小的差别，设计、安装、４．３看同一侧三相电流大小、相位关系。分别检查差动保护每一侧
整定人员很容易疏忽、混淆，从而造成保护误动、拒动。为了防范于电流回路的正确性，由于差动ＣＴ二次回路有完全星形接线和三角
未然，就必需在变压器差动保护投运时进行带负荷测试。
ＢＣＨ－２、ＤＣＤ一５型差动继电器），用０．５级交流电压表依次测出Ａ联或并联；ｄ．某一相电流因电缆芯绝缘损伤存在寄生回路．ｅ＿某一相
相、Ｂ相、Ｃ相差压，并记录。
ＣＴ二次极性端接反。２）三角形接线测试中经常发生的各种异常的
电流（折算后的电流）相等，差动继电器不动作。当变压器内部故障相位互差１２０。，即Ａ相电流超前Ｂ相电流１２０。，Ｂ相电流超前１２
时，两侧（或三侧）向故障点提供短路电流，差动保护感受到的二次相电流１２０。，Ｃ相电流超前Ａ相电流１２０ｏ。若一相幅值偏差大于
护在实现方式细节上的各不相同，更增加了其在具体使用中的复杂相ＣＴ二次绕组抽头接错。４）某一相电流存在寄生回路，比如某一
性，使人为出错机率增大，正确动作率降低。比如许继公司的微机变根电缆芯在剥电缆皮时绝缘损伤，对电缆屏蔽层形成漏电流，造成

带负荷测向量

二、什么时候要进行带负荷测向量？（1）所有的保护装置，在正式投入运行前和电流互感器及其二次回路变动后，都必须带负荷测向量。

（2）PT送电核相。

向量测量正确前退出相应保护的距离、差动保护压板。

四、带负荷测向量都测什么？A、线路带负荷测向量测二次电流（保护、测量）的幅值,确定TA变比正确。

例如：TA变比600/5，后台显示一次电流I A=200A，实际测得二次电流I A’=1.66A，计算：200/120=1.66A与测量数据一致，TA变比正确。

测量电流回路中性线（N相）的不平衡电流，幅值大小应在正常范围内。

（∅为U和I夹角）观察保护装置液晶显示与测量数据是否一致。

测后备及差动保护高、低压侧二次电流（保护、测量）的幅值,确定TA变比正确。

测量电流回路中性线（N相）的不平衡电流，幅值大小应在正常范围内。

注：Y-△11接线低压侧电压（U an）超前高压侧电压（U AN）300Y-△1 接线低压侧电压（U an）滞后高压侧电压（U AN）300选择基准时要标记好。

利用两台主变压差形成环流进行保护向量测试

利用两台主变压差形成环流进行保护向量测试孙逊;伍鸿兵;周程;曹东【摘要】Many transformer substations have no outgoing line load at low voltage side, or the load is very small temporarily when the substations start power transmission;this causes the difficulties in vector test. To change this status quo, the paper proposes the following method:using two main transformers to form circulating current by shifting gears, thus completing the protection vector test. Different gears are shifted by the two main autotransformers;this makes the windings of the two main autotransformers form dropout voltages, thus forming the circulating current at high and middle voltage side or at high and low voltage side. It can realize the main transformer differential motion and backup protection vector test, and the corresponding current change at each side can be connected to busbar differential vector protection work. The actual test data of the engineering indicate that this method can effectively solve the difficulty in vec-tor test at the transformer substations with the low outgoing line load;the data prove the correctness and feasibility of this method.%为了改变很多变电站在启动送电时无低压侧出线负荷或负荷暂时很小而导致向量测试困难的现状，文章提出了一种利用两台主变通过调档形成环流从而完成保护向量测试的方法。

浅谈主变差动保护带负荷试验

浅谈主变差动保护带负荷试验发表时间：2016-12-14T14:39:23.280Z 来源：《电力设备》2016年第20期作者：苏俊妮郭志军[导读] 差动保护是输入TA（电流互感器）的两端电流矢量差，当达到设定的动作值时启动动作元件。

（广东电网有限责任公司东莞供电局 523600）摘要:变压器差动保护能够快速而有选择性地切除变压器各侧电流互感器（TA）范围内的短路故障，它是变压器的主保护。

从运行统计情况看，变压器差动保护相对线路保护而言，正确动作率不是很高，其中原因很多，但大部分为接线错误造成。

按照《继电保护及电网安全自动装置检验条例》的要求，利用负荷电流及系统工作电压对变压器差动保护进行带负荷试验，其目的就是检验保护装置的电气特性及其交流二次回路接线是否正确。

因此在投运时必须对其进行严格的带负荷校验，以保证其正确性后方可正式投入运行。

在实际工作中每个人的校验方法各有不同，而投运过程中要求能够快速准确地得出变压器差动保护的校验结果。

如何能够排除各种因素的影响，在带负荷检查时快速准确地校验变压器差动保护的正确性，校验时要测哪些量，测得的数据又如何分析、判断，针对这些问题做以下讨论。

关键字：主变差动保护带负荷试验1、动差保护差动保护是输入TA（电流互感器）的两端电流矢量差，当达到设定的动作值时启动动作元件。

保护范围在输入CT的两端之间的设备（可以是线路，发电机，电动机，变压器等电气设备）。

电流差动保护是继电保护中的一种保护。

正相序是A超前B,B超前C各是120度。

反相序（即是逆相序）是 A 超前C,C超前B各是120度。

有功方向变反只是电压和电流的之间的角加上180度，就是反相功率，而不是逆相序。

差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。

差动保护把被保护的电气设备看成是一个节点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。

当设备出现故障时，流进被保护设备的电流和流出的电流不相等，差动电流大于零。

变电站继电保护调试内容之相量篇(审核完稿王学山版)
