联轴器拆装说明
金属叠片式挠性联轴器介绍及安装方法
4、多人配合安装半联轴器 5、使用铜棒将半联轴器敲入 （佩戴厚手套，防止烫伤）
6、半联轴器安装到位
轮南作业区轮一联合站4
泵端半联轴器加工
➢ 泵轴直径ø90mm，泵轴驱动端一头带锥度（1：100），泵轴小头直径ø83.64mm。 ➢ 加工泵端半联轴器带锥度1：100，泵端半联轴器法兰端面孔内径ø83.54 ➢ 加工件泵端半联轴器由于键槽存在，出厂前动平衡测试。
轮南作业区轮一联合站14
轮南作业区轮一联合站11
存在的问题
➢ 用于拉拔的长螺栓丝扣短，在热拔半联轴器时，需反复拆卸螺栓，效率低，导致轴升温，工作 断断续续，甚至停滞不前。
➢ 西航厂家人员在装配电机端半联轴器时，对间距尺寸考虑不周，造成后续的返工回拔半联轴器。 ➢ 自制的盲法兰螺栓孔与半联轴器孔不在同一直线上，造成拉拔半联轴器困难。 ➢ 西航加工的电机端半联轴器实际过盈值可能偏大，调整联轴器端面间距时非常困难（未进行实
泵修岗轴器结构及特点
➢ 也称膜片式联轴器（JB/T 9147-1999），由半联轴器、中间轴、膜片、连接螺栓等组成。 ➢ 特点：结构简单，无润滑，抗高温，安装方便，可靠性高，传递扭矩大。
电机端半联轴器
膜片
中间轴
泵端半联轴器 膜片
轮南作业区轮一联合站2
轮南作业区轮一联合站6
两半联轴器法兰端面间距的确定（250mm）
➢ 中心轴长度200mm，单个膜片厚度24.5mm，理论间距=200+24.5×2=249mm。 ➢ 预留1~2mm的操作空间，实际间距250~251mm。
轮南作业区轮一联合站7
电机磁力中心线定位
➢ 磁力中心线：由于电机启动时电流不稳，电磁影响下造成电机轴沿轴向窜动，厂家设定磁力中 心线距离电机端盖18.9mm。
联轴器与轴承拆装方法概述及要点分析
联轴器与轴承拆装方法概述及要点分析摘要：本文对联轴器、轴承拆装关键数据及理论计算依据进行了资料收集整理，总结以往的拆装经验，明确联轴器、轴承拆装方法及理论依据，为联轴器、轴承的可靠拆装提供参考指导。
关键词：联轴器；轴承；拆装The Disassembly and Installation of Coupling andBearingAbstract: The paper collects the key data and theoretical calculation basis of the disassembly and installation of coupling and bearing, summarizes the past experience of disassembly and installation, and has been clear about the disassembly and installation method and theoretical basis of coupling and bearing, which provide a reference guide for reliable disassembly and installation of coupling and bearing.Key words: Coupling; Bearing; Disassemblyand Installation1 概述联轴器、轴承是机械传动中常用的部件。
联轴器主要用于轴与轴的联接，用来传递运动和扭矩；轴承的功能是支撑转动的轴类运动部件，保证轴和轴上传动件的工作位置和精度，减少摩擦和磨损，并承受载荷。
联轴器、轴承在设备检修中经常要进行拆装作业，多数情况下凭经验进行拆装，有时因掌握不好使联轴器、轴承不能一次完成拆装，导致重复拆装，有时造成联轴器、轴承、轴损坏或损伤。
联轴器拆装说明分析
联轴器拆装说明分析联轴器是一种用于连接两个轴线的装置，常用于传动系统中，可以对不同类型的轴进行连接。
拆装联轴器是在进行维修和更换传动系统部件时常常会遇到的任务。
下面将进行联轴器的拆装说明分析。
首先，在进行联轴器的拆装之前，需要做好相应的准备工作。
这包括准备所需的工具和设备，确保拆装环境的安全以及对相关的安全操作知识进行了解和掌握。
接着，进行联轴器的拆装。
首先需要确定好联轴器的类型和型号，以及联轴器的连接方式。
根据联轴器的不同类型和连接方式，拆装方法也会有所不同。
对于一般的联轴器，可以采用以下步骤进行拆装：1.停止设备，并切断电源或关闭阀门等安全措施，确保设备处于安全状态。
2.检查联轴器的外观和连接部位是否有明显的损坏或松动，如果有，应该及时修复或进行调整。
3.使用适当的工具，拆下联轴器的保护罩或端盖，将联轴器暴露出来。
4.检查联轴器的螺栓或销轴等连接部位是否有松动，如果有松动，应该进行调整或紧固。
5.使用适当的工具，将联轴器与轴之间的连接松开。
这可能需要使用拆轴工具或其他专门的工具来辅助拆装。
6.在拆装过程中，要小心处理联轴器的各个部件，避免损坏或弄丢。
7.如果需要更换联轴器，应该选择合适的新联轴器，并按照厂家的说明进行安装。
8.完成拆装后，应该进行联轴器的调试和检查。
检查联轴器的连接是否牢固，是否有松动或过紧等情况。
9.检查联轴器的运转是否正常，是否有异常噪音或振动等情况。
如果发现异常情况，应该及时处理或安排专业人员进行维修。
最后，在进行联轴器的拆装过程中，需要注意以下几点：1.严格按照操作规程进行拆装，遵守相关的安全操作规定。
2.在拆装过程中，要小心操作，避免对联轴器和相关设备造成损坏。
3.拆装过程中，应该注意对联轴器进行清洁，避免污染和积灰。
4.如果对拆装过程不熟悉或遇到困难，应该及时寻求专业人员的帮助和指导。
总之，对于联轴器的拆装，需要在安全的环境下，按照正确的操作步骤进行。
在拆装过程中，要注意保护联轴器和相关设备，避免损坏。
表工联轴器使用说明书
1.5MW风力发电机联轴器安装说明书图号：BL-000B该联轴器是一种扭向刚性的钢膜片联轴器，它有很好的纠偏性能，并能确保主动端设备和被动端设备之间的电绝缘。
总体提示本联轴器适用于常温和低温型风力发电机。
请在安装联轴器之前仔细阅读本安装说明。
请特别重视本说明中的安全提示。
本安装说明是产品的一部分，请妥善保存。
本安装说明书的版权归东汽表工所所有。
安全提示危险！有伤及人员的危险警告！有损坏设备的危险注意！重要事项的提醒总体安全提示危险！在联轴器安装，操作和维护过程中应确保整个传动系统不会被无意识启动，以防操作人员被转动部件伤害。
请认真阅读以下的安全说明：1. 所有关于联轴器的操作都必须遵守“安全第一”的原则；2. 在操作之前必须确保已关闭动力设备；3. 应采取措施确保动力设备不会被无意识启动，如在电源开关处设置安全提示标志或取下电源开关的保险丝等；4. 在操作过程中不能触碰联轴器的转动部件；5. 为了防止人员无意识触碰联轴器，可安装防护罩等装置。
正确操作只有符合以下条件的人员才能安装、操作和维护联轴器1. 已详细阅读本安装说明书并已理解相关要求；2. 经过权威机构培训并有熟练的操作技能。
联轴器必须在符合给定技术参数（见表1）的场合使用，禁止擅自修改联轴器的结构，否则我们对由此造成的破坏性后果不负责任。
为了以后的产品升级，我们保留技术修改的权利。
在此描述的联轴器符合印刷本安装说明书时的技术状态。
技术参数表1：联轴器参数规定扭矩T KN 8300 Nm最大扭矩T KMAX 29050 Nm交变扭矩T KW3750 Nm设定打滑扭矩（20%）T setting20800 Nm径向刚度C R 4.76 N/mm轴向刚度C a 137.9 N/mm每组膜片扭向刚度C w3400 Nm/rad电绝缘等级≥ 10M0hm 1000V直流联轴器的组成部件联轴器在交货时已安装以下几个组件,请在安装联轴器前检查所有部件是否齐全。
联轴器拆装说明分析
联轴器安装使用说明一、联轴器介绍1、联轴器功能联轴器是用来把两轴联接在一起，机器运转时两轴不能分离，只有机器停车并将联接拆开后，两轴才能分离。
2、联轴器的类型联轴器所联接的两轴，由于受到生产制造及安装误差，承载后的变形以及温度变化的影响等，会引起两轴相对位置的变化，往往不能保证两轴心严格的对中。
根据联轴器有无弹性元件、对各种相对位移有无补偿能力，即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器根据其特性或用途可分为刚性联轴器，挠性联轴器和安全联轴器。
以下从联轴器的主要类型、特点及不同作用类别联轴器，在传动系统中的作用。
刚性联轴器：在装置中，只能传递运动和转矩，不具备其他功能，此类包括凸缘联轴器、套筒联轴器、夹壳联轴器等。
挠性联轴器：无弹性元件的挠性联轴器，不仅能传递运动和转矩，而且具有不同程度的轴向、径向、角向补偿性能。
此类包括齿式联轴器、万向联轴器、链条联轴器、滑块联轴器等。
有弹性元件的挠性联轴器，能传递运动和转矩；具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能，包括各种非金属弹性元件挠性联轴器和金属弹性元件挠性联轴器，各种弹性联轴器的结构不同，差异较大，在传动系统中的作用亦不尽相同安全联轴器传递运动和转矩，过载安全保护。
挠性安全联轴器还具有不同程度的补偿性能，此类包括销钉式、摩擦式、磁粉式、离心式、液压式等安全联轴器。
二、联轴器装配方法1、准备工作专用工具安装联轴器需要专用工具有：带压力计的高压泵、带压力计的低压泵、红丹粉、百分表、磁力表架、量块、联轴器拆装工具等。
液压半联器是通过与轴间的摩擦力来接收或传递扭矩。
因此，半联器必须紧紧地抱住轴。
抱轴是通过将半联器在锥度轴上推进一定距离来完成的。
为进行这个推进步骤，安装时必须扩大半联器内孔。
为了确保理想操作，推荐按以下步骤进行合理的液压安装：A、检查接触面在轴与半联器内孔都完全清理干净后，在轴上涂上薄薄的一层红丹粉，并把半联器紧贴着推到轴上。

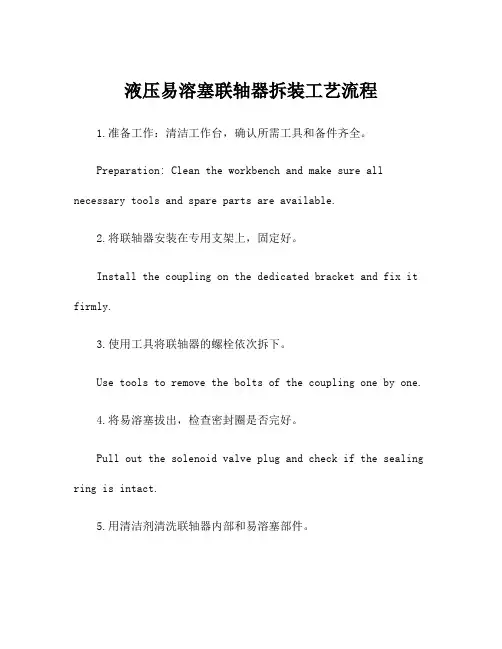

液压易溶塞联轴器拆装工艺流程
液压易溶塞联轴器拆装工艺流程1.准备工作：清洁工作台，确认所需工具和备件齐全。
Preparation: Clean the workbench and make sure all necessary tools and spare parts are available.2.将联轴器安装在专用支架上，固定好。
Install the coupling on the dedicated bracket and fix it firmly.3.使用工具将联轴器的螺栓依次拆下。
Use tools to remove the bolts of the coupling one by one.4.将易溶塞拔出，检查密封圈是否完好。
Pull out the solenoid valve plug and check if the sealing ring is intact.5.用清洁剂清洗联轴器内部和易溶塞部件。
Clean the inside of the coupling and solenoid valve components with a cleaning agent.6.将易溶塞部件重新安装到联轴器内，并确保安装稳固可靠。
Reinstall the solenoid valve components into the coupling and ensure the installation is secure and reliable.7.使用扭矩扳手按照规定的扭矩数值依次拧紧联轴器的螺栓。
Use a torque wrench to tighten the bolts of the coupling according to the specified torque value.8.用干净的布擦拭联轴器外部，去除表面油污和杂物。
Wipe the outside of the coupling with a clean cloth to remove surface oil and debris.9.检查联轴器拆装后的连接情况，确保没有松动和漏油现象。
联轴器拆装说明书
把安装工具连到低压油泵上（低压泵油压最少能达到35MPa），把高压油泵（油压最少能达到275MPa）连到轴中心的孔或半联器外径，具体怎么连取决于设计。松开安装工具密封塞并将空气排出；重新上紧塞子。两个泵都要配有压力计。
4、激活安装工具
将油泵入安装工具中。活塞将会前进至它接触到半联器为止。继续泵入油直到压力在0.7到1.3MPa间。检查是否有漏油情况。
以下从联轴器的主要类型、特点及不同作用类别联轴器，在传动系统中的作用。
刚性联轴器：在装置中，只能传递运动和转矩，不具备其他功能，此类包括凸缘联轴器、套筒联轴器、夹壳联轴器等。
挠性联轴器：无弹性元件的挠性联轴器，不仅能传递运动和转矩，而且具有不同程度的轴向、径向、角向补偿性能。此类包括齿式联轴器、万向联轴器、链条联轴器、滑块联轴器等。
有弹性元件的挠性联轴器，能传递运动和转矩；具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能，包括各种非金属弹性元件挠性联轴器和金属弹性元件挠性联轴器，各种弹性联轴器的结构不同，差异较大，在传动系统中的作用亦不尽相同安全联轴器传递运动和转矩，过载安全保护。挠性安全联轴器还具有不同程度的补偿性能，此类包括销钉式、摩擦式、磁粉式、离心式、液压式等安全联轴器。
如果红丹粉丹接触少于80%，那么轴和半联器需检查加工。
3、确定零（起始）位置
在轴上或半联器内无O型圈的情况下，将半联器紧贴着推上轴，一直到半联器推不动为止（如果推动难度比较大，可用木槌轻轻敲打到位）。此为“起始”位置。用一个深度尺，测量半联器悬出轴端的距离，记住这个值，并标记这个位置。（也可以用百分表、工装板）
如下图
安装图1
安装图2
G、按照半联轴器与轴对应标记进行安装半联轴器与轴结合面靠严后保证过盈值为零，测量半联轴器端面到轴头端面距离，根据设计要求半联轴器推进量，计算半联轴器安装到位后，端面到轴头端面距离，以作为参考使用。再次核实联轴器的安装尺寸，确保无误，如在安装前发现图纸上有描绘不详的文字，要及时和家里联系，确认最终的安装尺寸。
(完整word版)联轴器的装配和拆卸方法
联轴器的装配和拆卸方法联轴器的装配和拆卸方法联轴器的装配，在机械检修中属于比较简单的检修工艺。
在联轴器装配中关键要掌握轮毂在轴上的装配、联轴器所联接两轴的对中、零部件的检查及按图纸要求装配联轴器等环节。
1）轮毂在轴上的装配方法轮毂在轴上的装配时联轴器安装的关键之一。
轮毂与轴的配合大多为过盈配合，联接分为有键联接和无键联接，轮毂的轴孔又分为圆柱形轴孔与锥形轴孔两种形式。
装配方法有静力压入法、动力压入法、温差装配法及液压装配法等。
（1）静力压入法这种方法是根据轮毂项轴上装配时所需压入力的大小不同、采用夹钳、千斤顶、手动或机动的压力机进行，静力压入法一般用于锥形轴孔。
由于静力压入法收到压力机械的限制，在过盈较大时，施加很大的力比较困难。
同时，在压入过程中会切去轮毂与轴之间配合面上不平的微小的凸峰，使配合面受到损坏。
因此，这种方法一般应用不多。
（2）动力压入法这种方法是指采用冲击工具或机械来完成轮毂向轴上的装配过程，一般用于轮毂与轴之间的配合使过渡配合或过盈不大的场合。
装配现场通常用手锤敲打的方法，方法是在轮毂的端面上垫放木块、铅块或其他软材料作缓冲件，依靠手锤的冲击力，把轮毂敲入。
这种方法对用铸铁、淬过火的钢、铸造合金等脆性材料制造的轮毂，有局部损伤的危险，不宜采用。
这种方法同样会损伤配合表面，故经常用于低速和小型联轴器的装配。
（3）温差装配法用加热的方法是轮毂受热膨胀或用冷却的方法使轴端受冷收缩，从而使轮毂轴孔的内径略大于轴端直径，亦即达到所谓的"容易装配值"，不需要施加很大的力，就能方便地把轮毂套装到轴上。
这种方法比静力压入法、动力压入法有较多的优点，对于用脆性材料制造的轮毂，采用温差装配法是十分合适的。
温差装配法大多采用加热的方法，冷却的方法用的比较少。
加热的方法有多种，有的将轮毂放入高闪点的油中进行油浴加热或焊枪烘烤，也有的用烤炉来加热，装配现场多采用油浴加热和焊枪烘烤。
油浴加热能达到的最高温度取决于油的性质，一般在200℃以下。
第四章 数控机床X轴、主轴拆装流程
第四章数控机床X轴、主轴拆装流程机床整机工作平台及滚珠丝杆（现场图）X轴限位开关X轴限位开关:三个触头。
下触头为X轴右限位，上触头为X轴左限位，中触头为X轴归零触头。
X轴限位开关安装位置 X轴限位开关X轴限位开关接触点X轴工作台保护板（钣金）前后X轴前保护板X轴前保护板X轴丝杆保护罩保护X轴丝杆，防止杂质进入导轨。
X轴丝杆保护罩X轴扫砂片(4个)在工作平台X轴运行时，清扫导轨上的油污、杂质，保护导轨,内部清洁。
前后左右，共四个。
前左右相同（一个半圆弧，装斜锲调节螺钉)，后左右相同（两个半圆弧，装斜锲调节螺钉）.X轴扫砂片位置X轴扫前砂片X轴扫后砂片工作平台装配图X轴斜锲固定螺钉（前2后4)斜锲块,调整X轴与工作平台间隙，上下、左右。
顶出可取。
调整左右间隙为后侧。
调整上下间隙为前后下方一对。
安装为左细右粗。
塑料面跟X轴导轨相贴。
调节螺钉，共4个，前左右一对，后左右一对.调节时，需两螺钉配合，一松一紧，调节完毕时，两螺钉需同时锁紧。
调整螺钉拆卸后才能抽出斜锲。
斜锲的作用:调整工作平台运行时的平行度，主轴箱的垂直度。
扣板与斜锲安装位置X轴斜锲抽出前1后2X轴斜锲安装X轴斜锲X轴扣板前后托住斜锲条，使其与导轨面形成安置斜锲的空间。
扣板安装位置扣板X轴滚珠丝杆套与平台固定螺钉（5个）防止丝杆轴承套与工作台发生相对运动，定位精度失效。
滚珠丝杆套与工作平台固定孔滚珠丝杆螺母套丝杆套与工作平台分离，敲击工作平台起吊确保起吊时，X轴向滚珠丝杆轴与轴承座耳不与床身发生干涉.滚珠丝杆套进油管保证滚珠丝杆运行和斜锲与导轨面运动时有足够的润滑油.丝杆轴承座右端与导轨定位销:保证丝杆两端轴承座的安装精度。
伺服电机马达定位螺钉与电机保护罩电机保护罩:保护伺服电机不受外力损伤。
伺服电机罩安装螺钉定位和固定伺服电机伺服电机移动反馈信号接口、电源接口丝杆与伺服电机联轴器联轴器工作原理：通过圆锥环与伺服电机轴施加轴向压力，可以确保丝杆与伺服电机轴同步转动。
WEISS伺服转台(转毂)主要零部件拆装
一、电机的拆卸和安装1.电机的拆卸a．打开联轴器盖板b．若联轴器转台（转毂）侧螺丝可以拧到，直接进入步骤e；若联轴器转台（转毂）侧螺丝拧不到，进入步骤c；c．手动释放电机刹车；d．同时打开转台（转毂）齿轮箱输出轴盖子，即可用开口扳手扳动输出轴，从而转动转台（转毂）和联轴器，直至联轴器转台（转毂）侧螺丝可以拧到；e．转毂需要插上维修插销；f．用扭矩扳手松开联轴器转台（转毂）侧螺丝，扭矩至少为120Nm；g．拔出电机法兰上的两个定位销；h．拧下电机法兰的四个螺丝，即可将电机/电机法兰/联轴器从转台（转毂）上取下。
注意：内侧螺丝需要使用加长工具进行拆卸；i．测量联轴器和法兰之间的距离。
然后松开联轴器电机侧螺丝，将联轴器从旧电机上取下；j．拆下连接电机与法兰的四个螺丝，将法兰从旧电机上取下；k．打开电机风扇罩，松开编码器螺丝，即可将编码器接线盒连同线缆从旧电机上取下。
电机拆卸完成。
2.电机的安装a.打开新电机风扇罩，将编码器接线盒连同线缆装到新电机，再锁上电机风扇罩；b.将法兰装到新电机上；c.将联轴器装到新电机上，注意调整好联轴器和法兰间的距离，同时注意联轴器转台（转毂）侧螺丝应朝向外侧，以方便后面拧紧此螺丝。
然后用扭矩扳手锁紧联轴器电机侧螺丝，拧紧扭矩120Nm；d.将新的电机/电机法兰/联轴器安装到转台（转毂）上，电机法兰的四个螺丝锁住，但先不要锁紧，待将定位销安装到位后，再锁紧法兰螺丝；e.锁紧联轴器转台（转毂）侧螺丝，拧紧扭矩120Nm；f.安装联轴器盖板。
电机安装完成；g.电机安装完成后，比照机械零点，重新设定电气零点。
二、联轴器的拆卸和安装1.联轴器的拆卸a．打开联轴器盖板b.若联轴器转台（转毂）侧螺丝可以拧到，直接进入步骤e；若联轴器转台（转毂）侧螺丝拧不到，进入步骤c；c.手动释放电机刹车；d.同时打开转台（转毂）齿轮箱输出轴盖子，即可用开口扳手扳动输出轴，从而转动转台（转毂）和联轴器，直至联轴器转台（转毂）侧螺丝可以拧到；e.转毂需要插上维修插销；f.用扭矩扳手松开联轴器转台（转毂）侧螺丝，扭矩至少为120Nm；g.拔出电机法兰上的两个定位销；h.拧下电机法兰的四个螺丝，即可将电机/电机法兰/联轴器从转台（转毂）上取下。
联轴器的装配
315～400 475
600
4～6 5～7
5～7
≤0.08 ≤0.08
≤0.1
≤0.2/1000 ≤0.2/1000
≤0.2/1000
SH/T 3541-2007石油化工泵组施工及验收规范 叠片挠性联轴器对中允许偏差
联轴器外径-叠片孔数 90-4、114-6 100-4、136-6、153-6、202-8、340-10 120-4、174-6、196-6、235-8、 252-8、364-10、395-10、428-10、478-10 130-4、146-4、226-6、230-6、250-6、2928、532-10、592-10 176-4、276-6、296-6、340-8、 364-8、 196-4、326-6、395-8、428-8 366-6、478-8、 532-8、592-8 轴向倾斜×1000 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45 径向位移 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45
GB/T50231机械设备安装工程施工及验收通用规范 弹性膜片联轴器端面间隙及对中偏差
联轴器外径 JMⅠ型（沉孔单型） ≤170 径向偏移 0.3 轴倾斜 1/1000
210～280 300～800
0.5 0.6
1/1000 0.5/1000
GB/T50231机械设备安装工程施工及验收通用规范 弹性膜片联轴器端面间隙及对中偏差
联轴器的装配 1. 每套联轴器在拆装过程中，必须与原装配 组合一致。 2. 刚性联轴器的装配，两轴线的径向位移应 小于0.03mm。 3. 挠性、轮胎、齿式、链条联轴器的装配应 符合下表，单位mm。
一、对中允差
GB/T50231机械设备安装工程施工及验收通用规范 弹性套柱销联轴器端面间隙及对中偏差
SULZER AR156空压机转子高速联轴器拆装事例
螺母 的柱 塞 必 须 充 分 伸 出 ，其 枷 为 ６ ｍ 值 枷。 ｍ
（ 按原 装 配后 的缩 进量 计算 ） ； （ ）把 高压 油管 连 接在 轴 套 和液 压螺母 上 ； ４
１ 拆装 前的准备
（ ）检查 室 温 ，最 好在 １ ℃ 以上 ； １ ６
Ａｂ ｔａ ｔ Ｔ ｅ ｐ ｅ ａａｉ ｎ ｗｏｋ， ａ ｓ ｍｂｌ ａ ｄ ｉｍａ ｔｉｇ ｒ ｃ ｄ ｒ ｏ ｈ ｋ ｙｒ ｅ ｈ ｆ ｏ ｐ ｉ ｇ ａ ｅ ｅ ｃ ｉ ｄ ｎ ｓｒ ｃ ： ｈ ｒ ｐ ｒｔｏ ｒ ｓｅ ｙ ｎ ｄｓ ｎ ｌ ｐｏ ｅ ｕ ｅ ｆ ｔ ｅ ｅ ｆｅ ｓ ａ ｃ ｕ ｌｎ ｒ ｄ ｓ ｒ ｎ ｔ ｂｅ ｉ ｄ ｔｉ ｅａｌ Ｓ ｍｅ ｐ ｉｔ ｅ ｄ ｎ ｏ ｂ ｏｅ ｒ ｌｏ ｐｒｓ ｎｅ ｓ． ｏ ｏｎ ｓ ｎ ｅ ｉ ｇ ｔ ｅ ｎ ｔｄ ａ ｅ ａｓ ｅ ｅ ｔｄ． Ｋｅ ｗｏ ｄ ｙ ｒ ｓ： Ａｉ ｏ ｒ ｓｏ ； Ｓ ａｔｃ ｕ ｌｎ ｒｃ ｍｐ ｅ ｓ ｒ ｈ ｆ ｏ ｐ ｉ ｇ；Ｄｉｍａ ｔ ｎ ｓ ｎ ｌ ｇ； Ａｓｅ ｌ ｉ ｓ ｍｂ ｙ
（ ）专 用 Ｓ Ｆ３ ０ Ｐ ３ Ｋ ０ Ｍ ａ高 压 油 泵 及 配 件 两 套 ， 拆装 用 匹配器 、液 压螺 母用 剂 （ 氯 乙 烯 ） 普 通 液 压 油 ４） 三 、
（ Ａ Ｎ ６ 、防护 眼镜 和砂 布 等 ； Ｙ ．４ ） （ ）制作工具台 ， 两台手动油泵 固定在 台架上 ； ５ 将
要保证 接触 点 良好 ） ，清洁 油槽及 连 接 的油路管 道 ， 保持 轴与轴 套必 须处 在相 同温度 下进 行装 配 ； （ ）在 相互 配 合 的 圆锥 面 涂 上 极 少 许 润 滑 油 ２
怎样拆装电动机皮带轮或联轴器
怎样拆装电动机皮带轮或联轴器皮带轮或联轴器的拆卸方法及步骤如下。
①先将皮带轮或联轴器上的固定螺钉拧松或敲下销子，并在皮带轮或联轴器的内孔与转轴的接触缝内参加煤油，予以渗透润滑。
之后用专用抓手拉轴器（又称拉模）慢慢地把皮带轮或联轴器拉出来，如图中（a）所示。
使用拉轴器时要顶正，螺杆中心应对准转轴的中心线，并注意皮带轮或联轴器的受力情况，不要将轮绝缘拉破或损坏拉轴器。
②若皮带轮或联轴器装得很紧或锈住，不易拆下，可用湿布包住转轴，用喷灯将皮带轮或联轴器迅速均匀加热，使其受热膨胀，趁势将其拉出拆下。
③亦可用端部成楔形的方铁斜方向顶住皮带轮或联轴器的内圈，如图中（b）所示，用小铁锤敲打方铁的另一端，将皮带轮或联轴器拆下。
如不需要清洗电机的轴承或轴套时，就不必拆卸联轴器。
安装皮带轮或联轴器，有冷装及热套装两种方法①冷装时，应先对准键槽或止紧螺钉孔。
对于中小型电机，在皮带轮或联轴器的端面上垫上木块，用手锤慢慢敲入。
若敲入有困难，可在轴的另一端垫上木块并顶在墙上，再敲入皮带轮或联轴器。
对于大型电机，可用千斤顶把皮带轮或联轴器压入转轴中。
但要用固定的支承架顶住电机的另一端及千斤顶的底部。
②热套装是指对过盈配合的皮带轮或联轴器开展加热，使其膨胀到一定程度，趁势将其迅速套到转轴上。
因为皮带轮或联轴器的孔与轴多是采用过盈配合传递扭矩的。
热套装的加热方法有烘炉加热和热油煮两种①采用烘炉加热时，将皮带轮或联轴器置于烘炉中，为使其受热均匀，升温速度以60o C∕h为宜，升温不能过快，加热时间依膨胀量而定。
可用制备的所需膨胀的内径尺寸样针检测，待样针能伸入内孔时，即可开展热套。
②采用热油煮时，是在装有变压器油的油箱中装一支撑架，将皮带轮或联轴器置于支架上，之后将油加热，使皮带轮或联轴器受热膨胀，趁势开展热套。
为防止受热不均匀，皮带轮或联轴器不能与油箱底板直接接触。
联轴器拆装标准
联轴器拆装标准 The manuscript was revised on the evening of 2021联轴器拆装标准一、联轴器拆卸ab联轴器三视图（1）利用现场起吊设备吊出带联轴器的设备，所拆联轴器部件吊出后，放在平坦的工作面上，联轴器朝拆卸方向。
（若被拆联轴器所在设备不便于吊出，需就地创造必要拆卸空间，直接进行工作。
）（2）在半联轴器上扣好夹具，夹具应水平放置，用千斤顶将垫铁、夹具与被拆半联轴器提前预紧，预紧力为所用千斤顶最大出力的50%左右。
（3）用加热工具加热半联轴器，先加热a位置至200°C，再加热b位置至300°C左右，加热时间控制在20～35min之间，加热覆盖半联轴器的整个表面。
（4）加热过程中，不断地用手锤沿轴向敲震轴端，当听到联轴器内部发出“嘭”的响声时，表明轴与半联轴器的配合面开始松动，此时，停止加热，并加快千斤顶打压速度，逐渐将半联轴器退出、拆下。
（5）拆卸后对联轴器的全部零件进行清洗、清理。
把零部件清洗干净，洗净后吹干。
对于需长时间存放的联轴器，应涂防锈油保养。
*注意事项（a）在联轴器拆卸前，要对联轴器各零部件之间互相配合的位置做记号，以作安装时的参考。
(b)加热应均匀，采用扫动加热，不可固定一处。
(c)加热过程中非加热面用水不断冷却，防止轴一同膨胀。
(e)千斤顶加压时，要用力均匀，不可太快。
(f)拆下联轴器时，不可直接用锤子敲击而应垫以铜棒，且应打联轴器轮毂处而不能打联轴器外援。
(g)事先用起吊工具撑好或者在联轴器下放好垫木，防止联轴器脱离轴头时损伤轴头或直接跌落地面碰伤联轴器。
二、联轴器安装（1）安装前，用砂纸对半联轴器内表面及轴表面、键进行磨光，磨至表面无锈迹即可。
（2）用加热工具加热半联轴器，内外表面均需加热，加热均匀，加热半联轴器温度至350～400°C。
（膨胀尺寸为联轴器与轴过盈配合量的5～8倍）。
（3）把键装入轴内，用起吊设备将半联轴器吊至轴头，对准位置后，在轮毂端面垫放木块或其他软材料作为缓冲件，用手锤敲击缓冲件，使半联轴器缓慢进入，敲击半联轴器至无法再进入为止。
联轴器拆装说明
联轴器拆装说明————————————————————————————————作者：————————————————————————————————日期：联轴器安装使用说明一、联轴器介绍1、联轴器功能联轴器是用来把两轴联接在一起,机器运转时两轴不能分离，只有机器停车并将联接拆开后，两轴才能分离。
２、联轴器的类型联轴器所联接的两轴，由于受到生产制造及安装误差，承载后的变形以及温度变化的影响等,会引起两轴相对位置的变化,往往不能保证两轴心严格的对中。
根据联轴器有无弹性元件、对各种相对位移有无补偿能力,即能否在发生相对位移条件下保持联接功能以及联轴器的用途等，联轴器根据其特性或用途可分为刚性联轴器,挠性联轴器和安全联轴器。
以下从联轴器的主要类型、特点及不同作用类别联轴器，在传动系统中的作用。
刚性联轴器：在装置中，只能传递运动和转矩，不具备其他功能，此类包括凸缘联轴器、套筒联轴器、夹壳联轴器等。
挠性联轴器：无弹性元件的挠性联轴器,不仅能传递运动和转矩,而且具有不同程度的轴向、径向、角向补偿性能。
此类包括齿式联轴器、万向联轴器、链条联轴器、滑块联轴器等。
有弹性元件的挠性联轴器,能传递运动和转矩;具有不同程度的轴向、径向、角向补偿性能；还具有不同程度的减振、缓冲作用，改善传动系统的工作性能，包括各种非金属弹性元件挠性联轴器和金属弹性元件挠性联轴器，各种弹性联轴器的结构不同，差异较大,在传动系统中的作用亦不尽相同安全联轴器传递运动和转矩,过载安全保护。
挠性安全联轴器还具有不同程度的补偿性能,此类包括销钉式、摩擦式、磁粉式、离心式、液压式等安全联轴器。
二、联轴器装配方法１、准备工作专用工具安装联轴器需要专用工具有：带压力计的高压泵、带压力计的低压泵、红丹粉、百分表、磁力表架、量块、联轴器拆装工具等。
液压半联器是通过与轴间的摩擦力来接收或传递扭矩。
因此，半联器必须紧紧地抱住轴。
抱轴是通过将半联器在锥度轴上推进一定距离来完成的。
