工厂供电设计的一般原则按照国家标准GB50052
供配电系统设计规范GB 50052-95
供配电系统设计规范GB 50052-95第一章总则第1.0.2条由于当前一些工业用电负荷增大，有些企业内部设有110kV等级的变电所，甚至有些为220kV 等级的。
本规范为适应一般常用情况，特规定适用于110kV及以下电压等级的供配电系统。
第1.0.3条一个地区的供配电系统如果没有一个全面的规划，往往造成资金浪费、能耗增加等不合理现象。
因此，在供配电系统设计中，应由供电部门与用电单位全面规划，从国家整体利益出发，判别供配电系统合理性。
第1.0.5条根据原机械电子工业部及国家计委等部门的联合通知，要“鼓励推广节能机电产品和淘汰能耗高、落后的机电产品”，自1982年以来，已陆续推广和公布了十五批之多。
并在通知中反复重申：“基本建设、技术改造项目和更新设备都应优先采用节能产品。
设计部门在进行工程设计时仍采用国家已公布的淘汰产品的，一律视为劣质设计……”。
第二章负荷分级及供电要求第2.0.1条电力负荷分级的意义，在于正确地反映它对供电可靠性要求的界限，以便恰当地选择符合我国实际水平的供电方式，满足我国四个现代化建设的需要，提高投资的效益。
区分电力负荷对供电可靠性要求，在于因停电在政治或经济上造成损失或影响的程度。
损失越大，对供电可靠性的要求越高；损失越小，对供电可靠性的要求就越低。
条文中“重点企业”是指中央各部委指定的大型骨干企业(有些部门有重点企业名单)。
条文中“重要原料”是指比较稀缺的工农业原料。
条文中“长时间才能恢复”(或较长时间才能恢复)是指停电时间即使很短，但影响工作(或生产)的时间则较实际停电时间长很多。
由于各部门各行业的一级负荷、二级负荷很多、本规范只能对负荷分级作原则性规定，具体划分须由中央各部委分别在部委标准中规定(目前有些部已有规定)。
停电一般分为计划检修停电和事故停电两种，由于计划检修停电事先通知用电部门，故可采取措施避免损失或将损失减少至最低限度。
条文中是按事故停电的损失来划分负荷等级的。
供配电系统设计规范(GB50052-1995)
供配电系统设计规范(code for design of electric power supply system)GB 50052-1995第一章总则第 1.01条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理,制定本规范。
第 1.02条本规范适用于110KV及以下的供配电系统的新建和扩建工程的设计.第 1.03条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第 1.04条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第 1.05条供配电系统设计应采用符合国家现行有关标准的效率高、能耗底、性能先进的电气产品。
第 1.06条供配电系统设计除应遵守本规范外，尚应符合国家现行的有关标准和规范的规定。
第二章负荷分级及供电要求第 2.01条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：1.中断供电将造成人身伤亡时。
2.中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3.中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆的、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应视为二级负荷：1.中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需要较长时间才能恢复、重点企业大量减产等。
2.中断供电将影响重要用电单位的正常工作。
供配电系统设计规范_GB50052_2024
供配电系统设计规范_GB50052_2024
标准要求供配电系统设计在符合电力市场发展规划和供需平衡的基础上，满足建筑物和工业企业的用电需求。
设计过程中需对总负荷进行详细
计算，并按照合理的负荷分配原则进行线路布置，确保供电负荷的平衡和
分布的合理。
同时，标准要求根据建筑物和用电负荷的特点，选择合适的
变压器、开关设备、电缆和敷设方式等电气设备。
供配电系统设计还需考虑系统的可靠性和安全性。
标准要求设计时应
充分考虑供电可靠性，确保供电中断时间的可控性，并针对关键负荷和重
要用电设备设置备用电源或应急供电系统。
此外，供配电系统设计需要满
足电气安全防护的要求，配电装置应设置过流、过压、短路和接地保护装置，并确保设备的连接、接地和绝缘符合安全标准。
标准还规定了供配电系统的运行和维护要求。
运行阶段需定期进行设
备的巡检、试验和维护，确保设备的正常运行和安全性。
此外，标准要求
建立完善的设备档案和运行记录，并制定详细的维护计划和修复保养规程。
供配电设计之某水泥厂供配电系统设计
学号学校名称供配电技术课程设计设计说明书某水泥厂供电系统设计金机械厂供电系统设计01起止日期：年月日至年月日学生姓名班级成绩指导教师(签字)控制与机械工程学院年月日课程设计任务书2014 —2015 学年第1 学期自动化系电气工程及其自动化专业班级课程设计名称：供配电技术课程设计设计题目：水泥厂供电系统设计完成期限：自年月日至年月日共周设计依据、要求及主要内容：一、设计题目某水泥厂供电系统设计二、主要内容：1．阅读相关科技文献，查找相关图纸资料。
2. 熟悉工业与民用建筑电气设计的相关规范和标准。
3. 熟悉建筑供配电系统设计的方法、步骤和内容。
4．熟练掌握整理和总结设计文档报告。
5．熟悉掌握如何查找设备手册及相关参数并进行系统设计。
三、设计要求1、制定设计方案，确定电源电压、负荷等级及供配电方式。
2、确定方案后，绘制各用电设备等布置平面图，绘制高、低压系统图。
3、进行设计计算，选择设备容量、整定值、型号、台数等。
4、编写设计计算书。
5、编制设计说明书。
四、已知参数1.工厂总平面图，详见图1。
图1 某水泥厂厂区平面图2.工厂负荷情况：本厂工作制为三班制，年最大负荷利用小时6000～7500小时，日最大负荷持续时间为24小时，本厂低压动力设备均为三相，额定电压为380V。
照明用电器均为单相，额定电压为220V。
本厂负荷统计资料如下：全厂共有低压动力设备125台，每台设备为10KW，其中高压10KV电动机为两台1250KW，动力设备总容量为2500KW。
全厂照明的容量为200KW，考虑到工厂生产的发展需要，留有250KW容量。
其中动力的需要系数为0.7，功率因数为0.6～0.7.照明用电器的需要系数为0.7～0.9，功率因数为1.03.供电电源情况：按照工厂与当地供电部门签订的供电协议规定，本厂可由附近两条10KV高压线的公共用电源干线去的工作电源。
该干线走向参看工厂总平面图。
4.系统短路数据：干线首端所装设高压断路器断流容量为400MV A。
化纤毛纺织厂全厂总配变电所与配电系统设计书

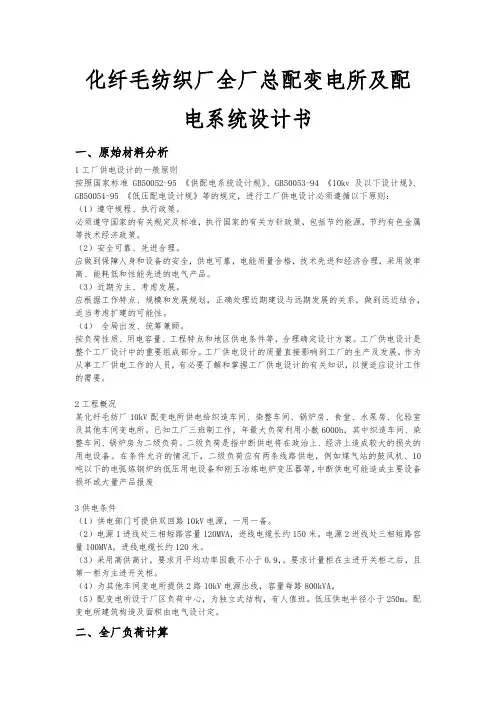

化纤毛纺织厂全厂总配变电所及配电系统设计书一、原始材料分析1工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规》、GB50053-94 《10kv及以下设计规》、GB50054-95 《低压配电设计规》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策。
必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
（2）安全可靠、先进合理。
应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。
（3）近期为主、考虑发展。
应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。
（4）全局出发、统筹兼顾。
按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。
工厂供电设计是整个工厂设计中的重要组成部分。
工厂供电设计的质量直接影响到工厂的生产及发展。
作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。
2工程概况某化纤毛纺厂10kV配变电所供电给织造车间、染整车间、锅炉房、食堂、水泵房、化验室及其他车间变电所。
已知工厂三班制工作，年最大负荷利用小数6000h，其中织造车间、染整车间、锅炉房为二级负荷。
二级负荷是指中断供电将在政治上、经济上造成较大的损失的用电设备。
在条件允许的情况下，二级负荷应有两条线路供电，例如煤气站的鼓风机、10吨以下的电弧炼钢炉的低压用电设备和刚玉冶炼电炉变压器等，中断供电可能造成主要设备损坏或大量产品报废3供电条件（1）供电部门可提供双回路10kV电源，一用一备。
（2）电源1进线处三相短路容量120MVA，进线电缆长约150米。
电源2进线处三相短路容量100MVA，进线电缆长约120米。
（3）采用高供高计，要求月平均功率因数不小于0.9，。
要求计量柜在主进开关柜之后，且第一柜为主进开关柜。
工厂供电的方案设计书26539
工厂供电的设计下载带有 Google 工具栏的 Firefox，上网冲浪更惬意一、工厂供电的意义和要求工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
众所周知，电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。
工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。
（2）可靠应满足电能用户对供电可靠性的要求。
（3）优质应满足电能用户对电压和频率等质量的要求（4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
二、工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策；必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
供配电实训报告
供配电实训报告⼯⼚供电实训报告课题：某化纤⼚总配电所及配电系统设计专业：电⽓⾃动化班级：学号：姓名：实训地点：供配电实训室实训时间： 2011.11.14-2011.11.25前⾔我国的电⼒⼯业已居世界前列，但与发达国家相⽐还是有⼀定的差距，我们⼈均电量⽔平还很低，电⼒⼯业分布也不均匀，还不能满⾜国民经济发展的需要。
电⼒市场还未完善，管理⽔平、技术⽔平都有待提⾼。
为了使我国电⼒⼯业赶上世界电⼒技术的发展⽔平，丛21世纪⼀开始，我国就进⼀步加强在电⽹安全、稳定、经济运⾏、电⼒系统的⾃动化调度与管理、电⼒通信、⽹络技术、继电保护等领域开展研究，尤其注意完善电⼒市场，研究电⼒市场的技术⽀持系统，促进我们的电⼒⼯业不断前进。
⼯⼚供电就是指⼯⼚所需电能的供应和分配。
我们知道,电能是现代⼯业⽣产的主要能源和动⼒，⼯业⽣产应⽤电能和实现电⽓化以后,能⼤⼤增加产量,提⾼产品质量,提⾼劳动⽣产率,降低⽣产成本,减轻⼯⼈的劳动强,改善⼯⼈的劳动条件,有利于实现⽣产过程⾃动化。
但是,⼯⼚的电能供应如果突然中断,则将对⼯业⽣产造成严重的后果,甚⾄可能发⽣重⼤的设备损坏事故或⼈⾝伤亡事故；由此可见,搞好⼯⼚供电⼯作对于⼯业⽣产的正常进⾏和实现⼯业现代化,具有⼗分重⼤的意义。
⼯业企业⽣产所需电能，⼀般是由外部电⼒系统供给，经企业内各级变电所变电压后，分配到各⽤电设备。
⼯业企业变电所是企业电⼒供应的纽约，所处地位⼗分重要，所以正确计算选择各级变电站的变压器容量及其他设备是实现安全可靠供电的前提。
进⾏企业电⼒负荷计算的⽬的就是为正确选择企业各级变电站的变压器容量，各种电⽓设备的型号，规格以及供电⽹络所⽤导线型号等提供科学的依据。
⽬录课程设计任务书 (1)系统设计 (3)第1章⼯⼚供电的意义和要求 (6)第2章⼯⼚供电的⼀般原则 (8)第3章设计内容及步骤 (9)第4章负荷计算及功率补偿 (12)第5章变压器的选择 (20)第6章主接线⽅案的选择 (21)第7章短路计算 (26)第8章导线、电缆的选择 (34)第9⾼低压设备的选择 (36)第10变压器的继电保护 (37)第11防雷与接地 (42)⼼得体会 (47)参考⽂献 (48)⼯⼚供电课程设计任务1、实习班级：电⽓09012、实习⽬的：本次课程设计是在完成了基础理论课和部分专业课教学后的⼀次模拟真实环境的设计任务。
供配电系统设计规范(GB50052-1995)
供配电系统设计规范(code for design of electric power supply system)GB 50052-1995第一章总则第 1.01条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理,制定本规范。
第 1.02条本规范适用于110KV及以下的供配电系统的新建和扩建工程的设计.第 1.03条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第 1.04条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第 1.05条供配电系统设计应采用符合国家现行有关标准的效率高、能耗底、性能先进的电气产品。
第 1.06条供配电系统设计除应遵守本规范外，尚应符合国家现行的有关标准和规范的规定。
第二章负荷分级及供电要求第 2.01条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：1.中断供电将造成人身伤亡时。
2.中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
3.中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆的、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应视为二级负荷：1.中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需要较长时间才能恢复、重点企业大量减产等。
2.中断供电将影响重要用电单位的正常工作。
《供配电系统设计规范》gb50052解读
汇报人： xx年xx月xx日
目 录
• 概述 • 规范适用范围和术语定义 • 供配电系统的基本规定 • 负荷分级和供电要求 • 电压等级及供电半径 • 供配电系统的节能和可靠性 • 设计案例分析
01
概述
目的和意义
保障人身和设备安全
供配电系统是电力系统中非常重要的部分，直接关系到人身 和设备的安全，制定本规范是为了规范供配电系统的设计， 确保其安全可靠、经济合理。
提高能源利用效率
本规范还旨在提高能源利用效率，促进能源的节约和合理利 用，满足社会发展对电力日益增长的需求。
主要内容与结构
主要内容
本规范主要规定了供配电系统的设计的基本要求，包括负荷分级与计算、电源及 供电系统、电压选择与调整、电能质量与可靠性、继电保护与自动化系统等方面 的内容。
结构
本规范共分十章和一个附录，包括总则、术语和文字符号、负荷分级与计算、电 源及供电系统、电压选择与调整、电能质量与可靠性、继电保护及自动化系统、 过电压保护及接地、电气安全与环境、电气材料及检验等方面的内容。
系统接地形式及防雷设计要求
系统接地形式
供配电系统应设置工作接地和保护接地，同时应根据实际情况选择合适的接 地形式，如tn-s、tn-c等。
负荷分类
保护措施
根据不同的用电设备和负荷性质，供配电系 统应进行负荷分类，并按规定进行供电。
供配电系统应采取必要的保护措施，如过电 流保护、过电压保护、接地保护等，以保证 设备和人身安全。
节能措施
环保措施
供配电系统应采用节能技术和设备，以提高 电能利用效率，降低能源消耗。
供配电系统应采取环保措施，如采用低噪声 设备、无铅环保产品等，以减少对环境和人 体的影响。
《供配电系统设计规范》GB50052／95
《供配电系统设计规范》ＧＢ５００５２／９５第一章总则 (2)第二章负荷分级及供电要求 (2)第三章电源及供电系统 (3)第四章电压选择和电能质量 (4)第五章无功补偿 (5)第六章低压配电 (6)附录一名词解释 (7)第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。
第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：１．中断供电将造成人身伤亡时。
２．中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应为二级负荷：１．中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
供配电系统设计规范GB50052／95
《供配电系统设计规范》ＧＢ５００５２／９５第一章总则 (2)第二章负荷分级及供电要求 (2)第三章电源及供电系统 (3)第四章电压选择和电能质量 (4)第五章无功补偿 (5)第六章低压配电 (6)附录一名词解释 (7)第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。
第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：１．中断供电将造成人身伤亡时。
２．中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应为二级负荷：１．中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
GB5005295供配电系统设计规范
GB5005295供配电系统设计规范
绪论部分主要介绍了该规范的目的与依据、适用范围、术语和定义等。
在该规范中，电力系统是指输电、变电、配电、用电装置和与之配套的自
动化，其设计目的是为了满足工业、建筑、电力、交通等领域对电力的基
本需求。
工程设备选型部分主要介绍了供配电系统设计中的关键设备的选型原则。
例如，变压器应满足输出电压稳定，损耗小，容量合适；电缆应选择
合适的截面积和绝缘材料，满足输电要求；开关设备应选择可靠且易于操
作的设备等。
安装与验收部分主要介绍了供配电系统的安装和验收要求。
在安装过
程中，应按照规范要求进行电线电缆敷设、绝缘处理、接线和接地等工作。
验收阶段主要是检查和测试供配电系统是否符合设计要求，包括电气参数
测试、设备运行测试和安全保护测试等。
施工质量控制部分是供配电系统设计的最后一步，通过严格的施工质
量控制来确保工程质量。
其中包括对工程材料和设备的验收，施工过程的
质量控制和现场管理，以及工程竣工后的检测和评估等。
工厂供配电设计内容及步骤
工厂供配电设计工厂供电设计的一般原则和最好把设计内容和步骤工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策；必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
（2）安全可靠、先进合理；应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。
（3）近期为主、考虑发展；应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。
（4）全局出发、统筹兼顾。
按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。
工厂供电设计是整个工厂设计中的重要组成部分。
工厂供电设计的质量直接影响到工厂的生产及发展。
作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。
设计内容及步骤全厂总降压变电所及配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况。
解决对各部门的安全可靠，经济的分配电能问题。
其基本内容有以下几方面。
1、负荷计算全厂总降压变电所的负荷计算，是在车间负荷计算的基础上进行的。
考虑车间变电所变压器的功率损耗，从而求出全厂总降压变电所高压侧计算负荷及总功率因数。
列出负荷计算表、表达计算成果。
2、工厂总降压变电所的位置和主变压器的台数及容量选择参考电源进线方向，综合考虑设置总降压变电所的有关因素，结合全厂计算负荷以及扩建和备用的需要，确定变压器的台数和容量。
3、工厂总降压变电所主结线设计根据变电所配电回路数，负荷要求的可靠性级别和计算负荷数综合主变压器台数，确定变电所高、低接线方式。
对它的基本要求，即要安全可靠有要灵活经济，安装容易维修方便。
工厂供电设计 指导
工厂供电的设计一、工厂供电的意义和要求工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
众所周知，电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。
工厂供电工作要很好地为工业生产服务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。
（2）可靠应满足电能用户对供电可靠性的要求。
（3）优质应满足电能用户对电压和频率等质量的要求（4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
二、工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策；必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
工厂供配电系统设计
工厂供配电系统设计中十冶集团有限公司姜龙孔彬摘要：工厂供电系统就是将电力系统的电能降压再分配电能到各个厂房或车间中去，它由工厂降压变电所，高压配电线路，车间变电所，低压配电线路及用电设备组成。
工厂总降压变电所及配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况.解决对各部门的安全可靠，经济技术的分配电能问题。
关键词：进线电压的选择；变配电所位置；电气设备；变压器数量；容量；防雷接地装置一供配电的概念及原则1.1工厂供电，即指工厂所需电能的供应和分配，亦称工厂配电.在企业工厂里，电能是工业生产的主要能源和动力，电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
1.2工厂供电设计的一般原则按照国家标准GB50052-95《供配电系统设计规范》、GB50053-94《10kv及以下设计规范》、GB50054-95《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策；（2）安全可靠、先进合理；（3）近期为主、考虑发展；（4）全局出发、统筹兼顾。
二工厂进线电压的选择2.1电压损耗条件导线和电缆在通过正常最大负荷电流即线路计算电流时产生的电压损耗，不应超过其正常运行时允许的电压损耗。
即设计线路时，高压配电线路的电压损耗一般不超过线路额定电压的5%。
对于输电距离较长或负荷电流较大的线路，必须按工厂设计的基础资料来选择或校验。
2.2工厂常用架空线路裸导线型号及选择①铝绞线（LJ）。
户外架空线路采用的铝绞线导电性能好，重量轻，对风雨作用的抵抗力强，但对化学腐蚀作用的抵抗力较差，多用在10KV及以下线路上，其杆距不超过100～125m。
工厂供电设计的一般知识
工厂供电设计的一般知识工厂供电设计的一般知识一般设计原则按照《供配电系统设计规范》（GB50052-1995）、《10KV及以下变电所设计规范》《低压配电设计规范》（GB50052-1995）等的规定，进行工厂供电设计必须遵循以下一般设计原则：1、遵循规程、执行政策必须遵守国家的有关规程和标准，执行国家的有关方针政策，包括节约能源、节约有色金属等技术经济政策。
2、安全可靠、先进合理应做到保障人身和设备的安全，供电可靠，电能质量合理，技术先进和经济合理，采用效率高、能耗低和性能较先进的电气产品。
3、近期为主、考虑发展应根据工程特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远、近期结合，以近期为主，适当考虑扩建的可能性。
4、全局出发、统筹兼顾必须从全局出发，统筹兼顾，按照负荷性质，用电容量、工程特点和地区供电条件等，合理确定设计方案。
工厂供电设计的内容工厂供电设计包括变配电所设计、配电线路设计和电气照明设计等1、变配电所设计无论工厂总降压变电所或车间变电所，设计的内容都基本相同。
工厂高压配电所，除了没有主变压器的选择外，其余的设计内容也与变电所设计基本相同。
变配电所得设计内容应包括：变配电所负荷的计算和无功功率的补偿，变配电所所址的选择，变配电所主变压器太熟和容量、型式的确定，变配电所主接线方案的选择，进出线的选择，短路计算及开关设备的选择，二次回路方案的确定及继电保护的选择与整定，防雷保护与接地和接零的设计，变配电所电气照明的设计等，最后需编制设计说明书、设备材料清单及工程概算，绘制变配电所主电路图、平剖面图、二次回路图及其他施工图纸。
2、配电线路设计工厂配电线路设计分厂区配电线路设计和车间配电线路设计。
厂区配电线路设计，包括厂区高压供配电线路设计及车间外部低压配电线路的设计。
其设计内容应包括：配电线路路径及线路结构形式的确定，负荷的计算，导线或电缆及配电设备和保护设备的选择，架空线路杆位的确定及电杆与绝缘子、线路金具的选择，防雷搏虎与接地和接零的设计等。
《供配电系统设计规范》GB50052
《供配电系统设计规范》GB50052
3.0.2 一级负荷应由双重电源供电，当一电源发生故障时，另一电源不应同时受到损坏。
▼ 点击展开条文说明
3.0.2 条文采用的“双重电源”一词引用了《国际电工词汇》IEc60050.601—1985第601章中的术语第601—02—19条“duplicate supply”。
因地区大电力网在主网电压上部是并网的，用电部门无论从电网取几回电源进线，也无法得到严格意义上的两个独立电源。
所以这里指的双重电源可以是分别来自不同电网的电源，或者来自同一电网但在运行时电路互相之间联系很弱，或者来自同一个电网但其间的电气距离较远，一个电源系统任意一处出现异常运行时或发生短路故障时，另一个电源仍能不中断供电，这样的电源都可视为双重电源。
一级负荷的供电应由双重电源供电，而且不能同时损坏，只有必须满足这两个基本条件，才可能维持其中一个电源继续供电。
双重电源可一用一备，亦可同时工作，各供一部分负荷。
3.0.3 一级负荷中特别重要的负荷供电，应符合下列要求：
1 除应由双重电源供电外，尚应增设应急电源，并严禁将其他负荷接入应急供电系统。
2 设备的供电电源的切换时间，应满足设备允许中断供电的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工厂供电设计
工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策；必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
（2）安全可靠、先进合理；应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。
（3）近期为主、考虑发展；应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。
（4）全局出发、统筹兼顾。
按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。
工厂供电设计是整个工厂设计中的重要组成部分。
工厂供电设计的质量直接影响到工厂的生产及发展。
作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。
设计内容及步骤全厂总降压变电所及配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况。
解决对各部门的安全可靠，经济的分配电能问题。
其基本内容有以下几方面。
1、负荷计算全厂总降压变电所的负荷计算，是在车间负荷计算的基础上进行的。
考虑车间变电所变压器的功率损耗，从而求出全厂总降压变电所高压侧计算负荷及总功率因数。
列出负荷计算表、表达计算成果。
2、工厂总降压变电所的位置和主变压器的台数及容量选择参考电源进线方向，综合考虑设置总降压变电所的有关因素，结合全厂计算负荷以及扩建和备用的需要，确定变压器的台数和容量。
3、工厂总降压变电所主结线设计根据变电所配电回路数，负荷要求的可靠性级别和计算负荷数综合主变压器台数，确定变电所高、低接线方式。
对它的基本要求，即要安全可靠有要灵活经济，安装容易维修方便。
4、厂区高压配电系统设计根据厂内负荷情况，从技术和经济合理性确定厂区配电电压。
参考负荷布局及总降压变电所位置，比较几种可行的高压配电网布置放案，计算出导线截面及电压损失，由不同放案的
可靠性，电压损失，基建投资，年运行费用，有色金属消耗量等综合技术经济条件列表比值，择优选用。
按选定配电系统作线路结构与敷设方式设计。
用厂区高压线路平面布置图，敷设要求和架空线路杆位明细表以及工程预算书表达设计成果。
5、工厂供、配电系统短路电流计算工厂用电，通常为国家电网的末端负荷，其容量运行小于电网容量，皆可按无限容量系统供电进行短路计算。
由系统不同运行方式下的短路参数，求出不同运行方式下各点的三相及两相短路电流。
6、改善功率因数装置设计按负荷计算求出总降压变电所的功率因数，通过查表或计算求出达到供电部门要求数值所需补偿的无功率。
由手册或厂品样本选用所需移相电容器的规格和数量，并选用合适的电容器柜或放电装置。
如工厂有大型同步电动机还可以采用控制电机励磁电流方式提供无功功率，改善功率因数。
7、变电所高、低压侧设备选择参照短路电流计算数据和各回路计算负荷以及对应的额定值，选择变电所高、低压侧电器设备，如隔离开关、断路器、母线、电缆、绝缘子、避雷器、互感器、开关柜等设备。
并根据需要进行热稳定和力稳定检验。
用总降压变电所主结线图，设备材料表和投资概算表达设计成果。
8、继电保护及二次结线设计为了监视，控制和保证安全可靠运行，变压器、高压配电线路移相电容器、高压电动机、母线分段断路器及联络线断路器，皆需要设置相应的控制、信号、检测和继电器保护装置。
并对保护装置做出整定计算和检验其灵敏系数。
设计包括继电器保护装置、监视及测量仪表，控制和信号装置，操作电源和控制电缆组成的变电所二次结线系统，用二次回路原理接线图或二次回路展开图以及元件材料表达设计成果。
35kv及以上系统尚需给出二次回路的保护屏和控制屏屏面布置图。
9、变电所防雷装置设计参考本地区气象地质材料，设计防雷装置。
进行防直击的避雷针保护范围计算，避免产生反击现象的空间距离计算，按避雷器的基本参数选择防雷电冲击波的避雷器的规格型号，并确定其接线部位。
进行避雷灭弧电压，频放电电压和最大允许安装距离检验以及冲击接地电阻计算。
10、专题设计11、总降压变电所变、配电装置总体布置设计综合前述设计计算结果，参照国家有关规程规定，进行内外的变、配电装置的总体布置和施工设计。
