工程测量 第二章 练习题复习过程
工程测量学期末考试试题及答案
工程测量学期末考试试题及答案第二章工程建设各阶段的测量及信息管理(1)工程建设一般分为三个阶段:勘测设计,施工建设,运营管理。
2.1.2线路工程测量(考点▲)线路在勘测设计阶段的测量工作称为线路测量。
为线路设计提供一切必要的地形资料。
我国铁路勘测设计的程序,设计包括方案设计,初步设计,施工设计三个阶段。
勘测主要分为初测和定测两个阶段。
第三章(1)测边引起纵向误差,测角或测方向引起横向误差。
(考点)▲(2)工程控制网的优化设计分为四类(考点):零类设计(ZOD基准设计),一类设计(FOD图形设计),二类设计(SOD观测精度设计),三类设计(THOD 已有网改进)。
▲(3)电磁波测距包括(考点):无线电波测距,微波测距,光电测距,激光测距。
(4)电磁波测距三个改正(考点):常数改正,气象改正,倾斜改正。
▲(5)高程测量的几种方法(考点):几何水准测量,三角高程测量,液体静力水准测量,GNSS高程测量。
▲(6)坐标测量的几种方法:自由设站法,极坐标法,GPS单点定位法,GPS RTK法,激光跟踪法,激光扫描法。
(7)基准线法测量(填空)(考点)P49页:基准线法测量是构成一条基准线(或基准面),通过测量获取沿基准线所布设的测量点到基准线(或基准面)的偏离值(称偏距或垂距),以确定测量点相对于基准线的距离的测量,是工程测量学的一种特殊测量,常用于监测直线型建筑物的水平位移和大型线性设备的安装检校。
▲(8)(考点)(填空)挠度是一种特殊的变形位移值,相对于水平或铅锤基准线的弯曲线称为挠度曲线,曲线上某点到基准线的垂距称为该点的挠度。
▲第四章(1)(考点)测量控制网可分为四大类:全球测量控制网,国家测量控制网,城市测量控制网,城市测量控制网,工程测量控制网。
▲(2)国家控制网采用逐级加密方式布设,其特点是空置面积大,控制点间距离较长,点位的选择主要考虑点的密度,稳定性和网的图形。
(3)中央子午线,投影高程面与国家坐标系的不尽相同,其目的在于减小或控制投影改正。
工程测量复习题含参考答案
工程测量复习题含参考答案一、单选题(共50题,每题1分,共50分)1、地面某线段的坡度可用该线段坡度角的()值以百分比形式表示。
A、余切B、正弦C^余弦D、正切正确答案:D2、下列观测量,不是确定地面点的基本要素有()。
A、水平角B、斜距C、高差D、水平距离正确答案:B3^大地高是指()oA、地面点沿法线到大地水准面的距离B、地面点沿铅垂线到参考椭球面的距离C、地面点沿法线到参考椭球面的距离D、地面点沿铅垂线到大地水准面的距离正确答案:C4、一组测量值的中误差越小,表明测量精度越()。
A、高B、无法确定C、低D、精度与中误差没有关系正确答案:A5、使水准仪的圆水准器的气泡居中,应旋转()oA、微倾螺旋B、微动螺旋C、对光螺旋D、脚螺旋正确答案:D6、《工程测量规范》(GB50026-2007)规定:三级导线测量中,测距中误差容许值为()。
A^ 1OmmB、12πunC> 15mmD、18mm正确答案:C7、下列测量工作中,不属于施工测量的是()。
A、轴线投测B、测设建筑基线C、建筑物定位D、建筑物测绘正确答案:D8、竖直指标水准管气泡居中的目的是()。
A、使竖盘指标指向270°B、使竖盘指标指向90°或270°C、使竖盘处于铅垂位置D、使竖盘指标指向90°正确答案:B9、每隔四条首曲线而加粗描绘的一条等高线,称为()oA、助曲线B、计曲线C、间曲线D、辅助等高线正确答案:B10、在比例尺为1:2000、等高距为2m的地形图上,要求从A到B以5% 的坡度选定一条最短的路线,则相邻两条等高线之间的最小平距应为()。
A、20mmB、25mmC、I OmmD、5mm正确答案:A11、等精度观测三角形内角,角度闭合差中误差为±8〃,则测角中误差为()A、±8.0"B、+13.9z,C、±4.6"D、土6. O"正确答案:C12、当钢尺的实际长度大于名义长度时,其丈量的值比实际值要()oA、相等B、大C、小D、不定正确答案:C13、为了计算和用图的方便,每隔四根基本等高线加宽描绘一条并注上高程的等高线,称()。

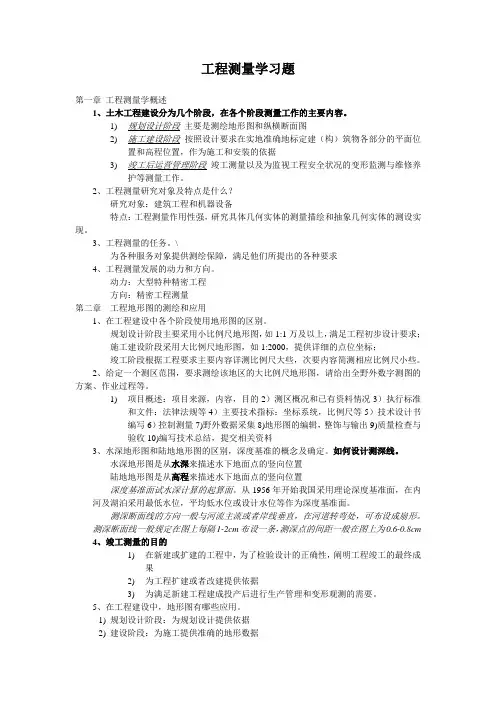

2011工程测量习题解析
工程测量学习题第一章工程测量学概述1、土木工程建设分为几个阶段,在各个阶段测量工作的主要内容。
1)规划设计阶段主要是测绘地形图和纵横断面图2)施工建设阶段按照设计要求在实地准确地标定建(构)筑物各部分的平面位置和高程位置,作为施工和安装的依据3)竣工后运营管理阶段竣工测量以及为监视工程安全状况的变形监测与维修养护等测量工作。
2、工程测量研究对象及特点是什么?研究对象:建筑工程和机器设备特点:工程测量作用性强,研究具体几何实体的测量描绘和抽象几何实体的测设实现。
3、工程测量的任务。
\为各种服务对象提供测绘保障,满足他们所提出的各种要求4、工程测量发展的动力和方向。
动力:大型特种精密工程方向:精密工程测量第二章工程地形图的测绘和应用1、在工程建设中各个阶段使用地形图的区别。
规划设计阶段主要采用小比例尺地形图,如1:1万及以上,满足工程初步设计要求;施工建设阶段采用大比例尺地形图,如1:2000,提供详细的点位坐标;竣工阶段根据工程要求主要内容详测比例尺大些,次要内容简测相应比例尺小些。
2、给定一个测区范围,要求测绘该地区的大比例尺地形图,请给出全野外数字测图的方案、作业过程等。
1)项目概述:项目来源,内容,目的2)测区概况和已有资料情况3)执行标准和文件:法律法规等4)主要技术指标:坐标系统,比例尺等5)技术设计书编写6)控制测量7)野外数据采集8)地形图的编辑,整饰与输出9)质量检查与验收10)编写技术总结,提交相关资料3、水深地形图和陆地地形图的区别,深度基准的概念及确定。
如何设计测深线。
水深地形图是从水深来描述水下地面点的竖向位置陆地地形图是从高程来描述水下地面点的竖向位置深度基准面试水深计算的起算面。
从1956年开始我国采用理论深度基准面,在内河及湖泊采用最低水位,平均低水位或设计水位等作为深度基准面。
测深断面线的方向一般与河流主流或者岸线垂直,在河道转弯处,可布设成扇形。
测深断面线一般规定在图上每隔1-2cm布设一条,测深点的间距一般在图上为0.6-0.8cm4、竣工测量的目的1)在新建或扩建的工程中,为了检验设计的正确性,阐明工程竣工的最终成果2)为工程扩建或者改建提供依据3)为满足新建工程建成投产后进行生产管理和变形观测的需要。
工程测量复习题各章问答题计算题
复习题第一章高程测量1.已知水准点5的高程为531.272米,四次隧道洞内各点高程的过程和尺读数如下图所示(测洞顶时,水准尺倒置),试求1、2、3、4点的高程。
2.影响水准测量的误差有哪些?如何消除或削减其影响?自动安平水准仪的自动安平的原理是什么?试述这类仪器的优点及使用方法。
3水准测量中,为什么一般要求前后视距尽量相等?第3题答案:水准测量中要求前后视距保持相等可消除或减弱下列误差:(1)当调焦时,调焦透镜光心移动的轨迹和望远镜光轴不重合,则改变调焦就会引起视准轴的改变,从而改变了视准轴与水准管轴的关系。
如果在测量中保持前视后视距离相等,就可在前视和后视读数过程中不改变调焦,避免因调焦而引起的误差。
(2)仪器虽经过校正,但i角仍会有微小的残余误差,也就是视准轴与水准管轴不完全平行,当在测量时如能保持前视和后视的距离相等,这种因i角引入的观测误差就能消除。
(3)可完全消除地球曲率引起的误差。
(4)可减弱大气折光的影响。
第二章角度测量1.什么角水平角?用经纬仪照准同一竖直面内不同高度的两目标时,在水平度盘上的读数是否一样2.说明测回法及全圆观测法测水平角的方法和步骤。
(设为90°)因对中有误差,在CB 3.测水平角时对中的目的是什么?设要测出ABC的延长线上偏离B’4. 5. 测ABC ∠时,没有照准C 点标杆的底部而瞄准标杆顶部,设标杆顶端偏离BC 线15毫6. 7. 竖盘指标水准管起什么作用?盘左、盘右测得的竖直角不一样,说明什么?8. 根据水平角观测原理,经纬仪应满足哪些条件?如何检验这些条件是否满足?怎么进行校正?其检验校正的次序是否可以变动?为什么?9. 经纬仪测角时,用盘左盘右两个位置观测同一角度,能消除哪些误差对水平角观测成果的影响?10. 影响水平角观测精度的因素有哪些?如何防止、消除或减低这些因素的影响?15.在做经纬仪竖盘指标差检验校正时,若用全圆顺时针注记的威而特T 1经纬仪盘左盘右分别瞄准同一目标,得盘左竖盘读数为75°24.3′,盘右竖盘读数为284°38.5′,问此时视准轴水平时盘左的竖盘读数是否为90°,如不满足此条件,怎样校正指标水准管? 答案:先求竖盘指标差x :42123605.832843.42752360'''+=-'+'=-+= R L x若视准轴水平时,竖盘的读数为421090''' ,不满足为90的条件且竖盘指标差大于03'',因此,仪器竖盘指标水准管要校正,校正步骤如下:1. 保持盘右照准原来的目标不变,这时的正确读数应为6073284421000383284'''='''-'''=- x R用指标水准管微动螺旋将竖盘读数安置在6073284'''的位置上。
建筑工程测量第二章练习题2
第二章水准测量一、思考题(1)水准测量的原理是什么?计算高程的方法有哪几种?(2)水准仪由哪几部分组成?各部分的作用是什么?(3)什么是视准轴?什么是望远镜的放大倍数?(4)什么是视差?产生视差的原因是什么?怎样消除视差?(5)长水准管轴和圆水准器轴是怎样定义的?何谓水准管分划值?(6)水准仪的使用包括哪些操作步骤?(7)试述水准测量的计算校核;其作用是什么?(8)简述水准测量中测站检核的方法。
(9)水准测量的内业工作有哪些?(10)微倾水准仪有哪几条轴线?它们之间应满足什么条件?(11)水准仪的检验与校正有哪些内容?(12) 为什么要把水准仪安置在前后视距大致相等的地点进行观测?(13) 水准测量中产生误差的原因有哪些?二、单选题2-1、水准仪的( )应平行于仪器竖轴。
A 视准轴B 圆水准器轴C 十字丝横丝D 管水准器轴 2-2、水准器的分划值越大,说明( )。
A 内圆弧的半径大B 其灵敏度低C 气泡整平困难D 整平精度高2-3、在普通水准测量中,应在水准尺上读取( )位数。
A 5B 3C 2D 42-4、水准测量中,设后尺A 的读数a=2.713m ,前尺B 的读数为b=1.401m ,已知A 点高程为15.000m ,则视线高程为( )m 。
A.13.688B.16.312C.16.401D.17.7132-5、在水准测量中,若后视点A 的读数大,前视点B 的读数小,则有( )。
A.A 点比B 点低B.A 点比B 点高C.A 点与B 点可能同高D.A 、B 点的高低取决于仪器高度 2-6、自动安平水准仪,( )。
A.既没有圆水准器也没有管水准器B.没有圆水准器C. 既有圆水准器也有管水准器D.没有管水准器2-7、水准测量中,调节脚螺旋使圆水准气泡居中的目的是使( )。
A 视准轴水平B 竖轴铅垂C 十字丝横丝水平D A,B,C 都不是 2-8、水准测量中,仪器视线高应为( )。
A 后视读数+后视点高程B 前视读数+后视点高程C 后视读数+前视点高程D 前视读数+前视点高程 2-9、转动目镜对光螺旋的目的是( )。
工程测量第三版复习题答案
工程测量第三版复习题答案工程测量是土木工程中至关重要的一环,它涉及到测量技术和方法的应用,以确保工程项目的准确性和可靠性。
为了更好地理解和掌握工程测量的知识,许多学生会购买教材并进行复习。
本文将针对《工程测量第三版》的复习题进行解答,帮助读者更好地巩固知识。
第一章:测量概论1. 测量的定义:测量是指通过一定的方法和手段,对物理量进行定量的比较和判断的过程。
2. 测量的基本要素:测量的基本要素包括被测量的对象、测量的目的、测量的方法和测量的结果。
3. 测量的分类:测量可以分为直接测量和间接测量。
直接测量是指通过测量仪器直接读数得到的测量结果,而间接测量是通过测量仪器的读数和一定的计算公式得到的测量结果。
第二章:测量误差1. 测量误差的定义:测量误差是指测量结果与被测量真值之间的差异。
2. 测量误差的分类:测量误差可以分为系统误差和随机误差。
系统误差是由于测量仪器或测量方法本身的不准确性引起的误差,而随机误差是由于测量过程中的偶然因素引起的误差。
3. 测量误差的控制方法:为了减小测量误差,可以采取以下措施:提高测量仪器的精度、增加测量次数并取平均值、进行数据处理等。
第三章:水准测量1. 水准测量的原理:水准测量是利用水平线的性质进行测量的方法。
在水准测量中,通过观测水平线上的测站点的高程差,可以确定地面上各点的高程。
2. 水准测量的仪器:水准测量常用的仪器包括水准仪、水准尺等。
3. 水准测量的方法:水准测量可以分为直接水准测量和间接水准测量。
直接水准测量是通过观测水准尺的读数得到高程差,而间接水准测量是通过观测水准仪的读数和一定的计算公式得到高程差。
第四章:角度测量1. 角度测量的原理:角度测量是利用角度的性质进行测量的方法。
在角度测量中,通过观测测站点之间的角度,可以确定地面上各点的位置关系。
2. 角度测量的仪器:角度测量常用的仪器包括经纬仪、全站仪等。
3. 角度测量的方法:角度测量可以分为直接角度测量和间接角度测量。
工程测量复习题及答案
工程测量复习题及答案1. 什么是工程测量?工程测量是应用测量学的原理和方法,对工程对象进行测量、设计、施工和运营管理的一门综合性技术学科。
2. 工程测量的主要任务有哪些?工程测量的主要任务包括:地形图的测绘、施工放样、变形监测、工程定位、测量数据的处理与分析等。
3. 地形图测绘的步骤是什么?地形图测绘的步骤包括:外业测量、内业成图、地形图的校验和出版。
4. 施工放样的方法有哪些?施工放样的方法包括:直接放样法、间接放样法、坐标放样法和极坐标放样法。
5. 变形监测的目的是什么?变形监测的目的是通过对工程结构的位移、倾斜、裂缝等变形现象的监测,评估结构的稳定性和安全性,为工程的维护和加固提供依据。
6. 工程测量中常用的测量仪器有哪些?工程测量中常用的测量仪器包括:全站仪、水准仪、经纬仪、GPS接收机、测距仪等。
7. 测量误差的来源有哪些?测量误差的来源包括:仪器误差、观测误差、环境误差和计算误差。
8. 如何减少测量误差?减少测量误差的方法包括:采用高精度的测量仪器、提高观测者的技术水平、采用合理的观测方法和数据处理方法。
9. 什么是相对误差和绝对误差?相对误差是指测量值与真实值之差与真实值的比值,绝对误差是指测量值与真实值之差。
10. 工程测量中常用的坐标系统有哪些?工程测量中常用的坐标系统包括:笛卡尔坐标系、极坐标系、地理坐标系和投影坐标系。
11. 什么是高程测量?高程测量是指测量地面点相对于某一基准面的高度。
12. 水准测量的原理是什么?水准测量的原理是利用水准仪和水准尺,通过测量两点间的高差来确定两点的高程。
13. GPS测量的基本原理是什么?GPS测量的基本原理是通过接收卫星发射的信号,计算出接收机与卫星之间的距离,进而确定接收机在地球上的位置。
14. 什么是控制测量?控制测量是指在工程测量中,为了提高测量的精度和可靠性,先在测区内建立一个或多个基准点,然后以此为基础进行其他测量工作。
15. 工程测量中如何进行数据处理?工程测量中的数据处理包括:数据的整理、平差、分析和绘图等步骤。
《工程测量》练习册及答案
《工程测量》练习册及答案工程测量复习题答案第一章测量的基本知识习题一一、填空题1、任何静止的水面在测量中称为水准面——。
2、在测量中,地面上的点位用—坐标———和高程—来表示。
3、地面点投影到水平面上,其平面位置用平面直角坐标系来表示。
4、两点间高程之差称为高差。
二、判断题(正确打√错误打×)1、大地水准面所包围的地球形体,称为地球椭圆体。
(×)2、测量工作的实质就是测量(或测设)点位的工作。
(√)3、地面点投影到椭球面上时,其平面位置用平面直角坐标来表示。
(×)4、测量中取任意一水准面作为高程基准面,得出的高程为绝对高程。
(×)5、无论是测量还是测设都要遵循从整体到局部、从控制到碎部的原则。
(√)6、不论进行何种测量工作,在实地要测量的基本要素都是距离、角度、直线的方向、高程。
(√)7、测量中的坐标轴方向和象限顺序与数学中的坐标轴方向和象限顺序正好相同。
(×)三、选择题1、绝对高程是( B )A、地面点到假定水准面的铅垂距离,B、地面点到大地水准面的铅垂距离,C、地面点到水平面的铅垂距离,D、地面点到任一水准面的铅垂距离。
2、在测量学中,点的平面位置用平面直角坐标表示,坐标轴方向和象限顺序为( A )A、南北方向为x轴,向北为正;东西方向y为轴,向东为正;象限顺序按顺时针计。
B、南北方向为x轴,向北为正;东西方向y为轴,向东为正;象限顺序按逆时针计。
C、南北方向为y轴,向北为正;东西方向为x轴,向东为正;象限顺序按顺时针计。
D、南北方向为y轴,向北为正;东西方向为x轴,向东为正;象限顺序按逆时针计。
第二章高程测量习题二一、填空题1、用黄海平均海水面作为高程基准面得出的高程称为绝对高程(黄海高程系统)。
2、十字丝交点和物镜光心的连线称为视线(视准轴)。
3、水准仪上的望远镜是由物镜和目镜组成。
4、水准测量时,用十字丝中间的横丝读取水准尺的读数。
5、水准测量中误差的主要来源有仪器误差、观测误差、外界环境的影响。
工程测量习题答案
第一章绪论名词解释1.地形图:既能表示地物的平面位置,又能表示地貌变化的平面图。
地物图:只表示地物的平面位置。
平面图:只表示地物的平面尺寸和位置,不表示地貌。
2. 铅垂线——地表任意点万有引力与离心力的合力称重力,重力方向为铅垂线方向。
水准面——自由静止的水面,称为水准面。
水准面是处处与铅垂线垂直的连续封闭曲面,且为重力等位面。
大地水准面——通过平均海水面并延伸穿过陆地形成闭合的水准面。
参考椭球面——为了解决投影计算问题,通常选择一个与大地水准面非常接近的、能用数学方程表示的椭球面作为投影的基准面,这个椭球面是由长半轴为a 、短半轴为b 的椭圆NESW 绕其短轴NS 旋转而成的旋转椭球面,旋转椭球又称为参考椭球,其表面称为参考椭球面。
法线——垂直于参考椭球面的直线。
3. 绝对高程:地面点至大地水准面的铅垂距离,又称海拔。
相对高程:地面点至假定水准面的铅垂距离,又称假定高程。
高差:两点高程之差。
两点的绝对高程之差或者是相对高程之差。
填空题1.带号、500km、自然坐标2.1985国家高程基准。
3.1弧度=(57.3)º(度)=( 3438 )’(分)=( 206265 )"(秒)。
简答题1.工程测量是一门测定地面点位的科学。
工程测量学的主要任务:测图---勘测阶段,提供工程所需的地形资料,即地形图等。
用图---设计阶段,研究在地形图上进行规划、设计的基本原理和方法。
施工放样---施工中研究建(构)筑物施工放样、建筑质量检验技术和方法。
变形观测---对某些特殊大型建筑物的安全性进行位移和变形监测。
2. 地理坐标:用经纬度表示地面点的球面坐标。
平面直角坐标:用平面上的长度值表示地面点位的直角坐标。
以南北方向纵轴为x 轴,自坐标原点向北为正,向南为负;以东西方向横轴为y轴,自坐标原点向东为正,向西为负。
象限按顺时针编号。
高斯平面直角坐标:建立在高斯平面上的直角坐标。
以中央子午线为纵轴x轴,由赤道起算向北为正,向南为负;以赤道线为横轴y轴,由中央子午线向东为正,向西为负。
工程测量复习题及答案
工程测量复习题及答案初级工程测量工一、填空1.建筑施工图简称建施,结构施工简称结施。
2.每一张纸的图标均设在图纸的右下角。
3.建筑施工图上常用的线型有实线、虚线、点划线、折断线和波浪线。
4.某图样比例是1:100,其意义是图上长1cm表示物体际长1米。
5.标高分绝对标高和相对标高,标高单位是米。
6.定位轴线编号2/A表示A轴线以后附加的第2根轴线。
7.看建施图的一般方法是:由外向里看,由粗到细看,图样与说明互相看,建施与结施对照看。
8.墙体中一砖墙的实际尽寸是240mm,半砖墙的实际尽寸是115mm。
9.多边形的边数设为几,则内角和为(n-2)×180°。
10.水准仪主要作用是提供一条水平视线。
11.常用的水准仪是微倾式水准仪。
12.DS3型水准仪主要为望远镜、水准器、基座三个部份组成。
13.水准仪中园水准器主要用于粗略整体。
14.物镜光心与十字丝分划板中心的连续叫视准轴。
15.水准仪中管水准器主要用于精密整平。
16.水准尺分塔尺和板尺,其中普遍水准测量常用塔尺。
17.水准尺上“3”表示2.3米,“5”表示0.5米。
18.在弱土层上立尺,应使用尺垫,以保证水准尺不下沉。
19.角度测量最常用的仪器是经纬仪,它主要作用是完成水平角和竖直角的测量工作。
20.经纬仪的安置主要是对中和整平。
21.经纬仪主要由基座、水平度盘、照准部三部分组成。
22.距离丈量中通常用的主要工具有钢尺、皮尺和测绳。
23.钢尺按零点位置的不同分为刻线尺和端点尺。
24.测量工在烈日下作业时,应避免阳光直接照射必须用测伞遮住太阳。
25.地面点位置的确定,必须首先确定它的平面位置和高低位置,而高低位置是通过测量其高程(标高)来确的, 平面位置是由其在坐标系中的坐标确定的。
26.转点的作用是传递高程,它既有前视读数,又有后视读数。
27.水准测量中,记录员记录数据错误的处理方法是在错误的数据下划一横线,把正确的数据记在原数据旁边。
工程测量习题及答案1汇总
工程测量习题及答案1汇总第一章绪论一、填空题1.地面点到()的铅垂距离称为该点的相对高程。
2.通过()海水面的()称为大地水准面。
3.测量工作的基本内容是()、()、()。
4.测量使用的平面直角坐标系是以()为坐标原点,()为x轴,()为y轴。
5.测量学的分类,大致可分为()、()、()、()。
6.地球是一个旋转的椭球体,如果把它看作圆球,其半径的概值为()km。
7.测量工作的程序是()、()。
8.测量学的任务是()。
二、选择题9.地面点到高程基准面的垂直距离称为该点的()。
A.相对高程B.绝对高程C.高差10.地面点的空间位置是用()来表示的。
A.地理坐标B.平面直角坐标C.坐标和高程11.绝对高程的起算面是()。
A.水平面B.大地水准面C.假定水准面三、问答题12.地面上一点的空间位置在测量工作中是怎样表示的?13.何谓绝对高程,相对高程,高差。
14.试述测量工作中平面直角坐标系与教学计算中平面直角坐标系的不同点?15.普通测量学的任务是什么?16.水平面与水准面有何区别?17.确定地面点位要做哪些基本测量工作?18.在测量中,采取哪些措施来保证测量成果的正确性?四、计算题19. 已知地面上三点A、B、C的相对高程为-5.500米、6.850米、15.730米,其中B 点的绝对高程为315.640米,求A、C两点的绝对高程(画简图标明)。
第二章距离丈量及直线定向一、填空题1.直线定向的标准方向有()、()、()。
2.由()方向顺时针转动到测线的夹角为直线的坐标方位角。
3.距离丈量的相对误差的公式为()。
4.坐标方位角的取值范围是()。
5.直线的象限角是指直线与标准方向的北端或南端所夹的()角,并要标出所在象限角。
6.某直线的方位角与该直线的反方位角相差()度。
7.地面点的标志,按保存时间长短可分为()和()。
8.罗盘仪的主要组成部分为()、()和()。
9.某直线的反方位角为123°20',则它的方位角为(),象限角为()。
《工程测量》练习册及答案复习练习题
《工程测量》练习册及答案复习练习题一、名词解释:1、绝对高程;2、视准轴:3、水平角:4、等高距:5、施工基面值:6、档距一、填空1.在1:1000地形图上,已知H A=72.369m,H B=22.456m。
AB之间的图上距离d AB=20cm,则H BA=(),实地距离D AB=(),坡度I AB=()。
2.水准仪管水准器的作用是使得视线处于()位置。
仪器粗略瞄准目标是使望远镜准星、照门和()三点一条线。
3.在地形图中,用()、()、()、()表示地物,用()表示地貌。
4.确定地面点的位置要做()、()、()等三件基本工作。
5.导线测量的外业工作包括()、()、()、()。
6.导线按其布设形式可以分为()导线()导线和()导线三种7. 经纬仪的基本构造分为(),(),()等三大部件8.已知X A=500.00m,Y A=1000.00m方位角αAB=126°15′.距离D AB=131.42m.则B点坐标X B=( ).Y B=( )9.为了限制误差的传播,且便于分幅测图,测量工作通常按照从()到(),先()后()的工作原则进行。
10.安置水准仪于某站,测得A,B,C三标尺,其读数分别是:a=1.987m,b=0.879m,c=2.320m,则高hAB =( ),hCA=( ),hBC=( ).11.直线AB的坐标方位角αAB =345˚,则其反方位角αBA=()。
12.点的平面位置测设方法通常有(),(),(),()。
13.相对高程的起算面是()。
14距离AB 往测值DAB =234.56米,返测值DBA=234.58米,则其相对误差K=( ).15.水平角观测中,瞄准左方目标其读数为156°26′48″,瞄准右方目标其读数为279°18′24″,则该水平角为()。
16.在附合水准路线A123B测量中,实测高差h AB=2.467m,已知H A= 46.789m,H B = 49.278m, 则其闭合差Δh=()17.高程控制测量常用的方法有()()18.施工放样的基本工作是测设已知的()、()和()。
工程测量 第二章习题
1、水准仪是根据什么原理来测定两点之间的高差的?
2、何谓视差?发生视差的原因是什么?如何消除视差?
3、水准仪有哪些轴线?它们之间应满足哪些条件?哪个是主要条件,为什么?
4、结合水准测量的主要误差来源,说明在观测过程中要注意哪些事项?
后视点A的高程为55.318m,读得其水准尺的读数为2.2 12m,在前视点B尺上读数为2.522m,问高差hAB是多少?B点比A点高,还是比A点低?B点高程是多少?试绘图说明。
5、为了测得图根控制点A、B的高程,由四等水准点BM.1(高程为29.826m)以附合水准路线测量至另一个四等水准点BM.5(高程为30.586m),观测数据及部分成果如图1所示。
试列表(按表2-1)进行记录,并计算下列问题:
(1)将第一段观测数据填入记录薄,求出该段高差h1。
(2)根据观测成果算出A、B点的高程。
6、如图所示,为一闭合水准路线等外水准测量示意图,水准点BM.2的高程为45.515m,1、2、3、4点为待定高程点,各测段高差及测站数均标注在图中,试计算各待定点的高程。
7、已知A、B两水准点的高程分别为:H A=44.286m,H B=44.175m。
水准仪安置在A点附近,测得A尺上读数a=1.966 m,B尺上读数b=1.845m。
问这架仪器的水准管轴是否平行于视准轴?若不平行,当水准管的气泡居中时,视准轴是向上倾斜,还是向下倾斜?如何校正?。
工程测量复习题集及答案.docx
工程测量复习题集及答案第1章绪论一、单项选择题1、测量学是研究地球的形状和大小以及确定地面点(C )位置的科学。
A、平面B、高程C、空间D、曲面2、在测量工作中,应该采用(B )作为高程基准面(高程起算面)。
A、水平面B、水准面C、斜平面D、竖直面3、测量学中的水准面是一个(D )。
A、水平面B、竖直面C、斜平面D、曲面4、为了测量工作计算的便利,通常选用非常近似于大地体,可以用数学公式表示的几何形体代替地球总的形状,这个形体是(D ) oA、圆形B、椭圆形C、圆球体D、椭球体5、在普通测量工作中,当精度要求不高时,可以把地球近似看成圆球,其半径为(A ) km oA、6371B、6731C、7361D、76316、某工程采用假定高程系统,测得A点的假定高程为1165. 325, B点假定的高程为1188.684。
后来测得A点的绝对高程为1205. 476,测B点的绝对高程为(A )。
A、1128. 835B、1148. 533C、1228. 835D、1048. 5337、由于我国位于北半球,在髙斯平面直角坐标中,X坐标均为正值,而Y坐标有正有负。
为了避免Y坐标出现负值,规定每个投影带的坐标原点向西平移(A )。
A^ 500kmB、500 mC、500cmD、500mm二、多项选择题1、工程测量的任务有(BC )。
A、测量B、测定C、测设D、计算2、在测量学中,把地面点到大地水准面的铅垂距离称为(CD )oA、假定高程B、相对高程C、绝对高程D、海拔3、在测量学中,把地面点到假定水准面的铅垂距离称为(AB )。
A、假定高程B、相对高程C、绝对髙程D、海拔4、解放后,我国采用的高程系统有(BD )。
A、1954年北京高程B、1956年黄海高程系统C、1980年西安髙程系统D、1985年国家高程基准5、在实际测量工作中,应该遵循的正确程序有(ABC )。
A、由高级到低级B、先控制后碎部C、从整体到局部D、由复杂到简单6、测量的基本工作包括(ACD )。
工程测量学课后答案
工程测量学课后部分答案卷子结构:名词解释5题、填空10题、(选择10题)、简答2题、计算4题(第二章1题、第三章2题、第四章1题,共35′)第一章:绪论1、什么叫水准面?它有什么特性?(P3)假想静止不动的水面延伸穿过陆地,形成一个闭合的曲面,这个曲面称为水准面。
特性:面上任意一点的铅垂线都垂直于该点的曲面。
2、什么叫大地水准面?它在测量中的作用是什么?(P3)水准面中与平均海水面相吻合的水准面称为大地水准面。
作用:外业测量的基准面。
3、什么叫高程、绝对高程和相对高程?(P7)高程、绝对高程:地面点到大地水准面的铅垂距离称为绝对高程,简称高程。
相对高程:假定一个水准面作为高程起算面,地面点到假定水准面的铅垂距离称为相对高程。
4、什么情况下可以采用独立坐标系?(P6)测量学和数学中的平面直角坐标系有哪些不同?(P7)当测量范围较小时,可以不考虑地球表面的曲率点测量的影响,把该测区的地表一小块球面当做平面看待,建立该地区的独立平面直角坐标系。
3点不同:○1数学平面直角坐标系横轴为x轴,竖轴为y轴,测量中横轴为y轴,竖轴为x 轴。
○2数学平面直角坐标系象限按逆时针方向编号,测量学中坐标系象限按顺时针方向编号。
○3测量坐标系的坐标轴一般具有方向性:其纵轴沿南北方向(中央子午线方向)、横轴沿东西方向(赤道方向);数学坐标系对坐标轴方向没有特定要求。
5、设我国某处点A的横坐标Y=19689513.12m,问该点位于第几度带?A点在中央子午线东侧还是西侧,距离中央子午线多远(即坐标值)?A点的横坐标为Y=19689513.12m,由于A点在我国,且整数有8位,所以其坐标是按6度带投影计算而得;横坐标的前两位就是其带号,所以A点位于第19带。
由横坐标公式Y=N*1000000+500000+Y’(N为带号),所以Y’=189513.12m,其值为正,所以在中央子午线东侧,距中央子午线为189513.12m。
6、用水平面代替水准面对高程和距离各有什么影响?(P8-P9两表,理解意思记住结论)a.对距离的影响∵D = R θ;·D′= R tanθ∴△D = D′- D = R ( tanθ - θ )= D3 / 3R2∴△ D / D = ( D / R )2 / 3用水平面代替大地水准面对距离的影响影响较小,通常在半径10km测量范围内,可以用水平面代替大地水准面;b.对高程的影响∵( R + △ h )2= R2+ D′2∴2 R △ h + △h2= D′2△h = D2 / 2 R对高程的影响影响较大,因此不能用水平面代替大地水准面。
工程测量复习讲义题测绘
工程测量复习题
一.填空
24.路线断面测量包括有纵断面测量和横断面测量。
工程测量复习题
一.填空
29.施工坐标系,就是以建筑物的主要轴线作为坐标轴而建立起来的局部直角坐标系 统。在设计总平面图上,建筑物的平面位置系用施工坐标系的坐标来表示。例 如大桥用桥轴线作为坐标轴,隧道用中心线或其切线作坐标轴,建立施工直角 坐标系。
A)-63°26′06″
B)296°33′54″
C)116°33′54″
D)27°33′54″
4. 某 带有 缓 和 曲 线 的 圆 曲 线 , 其交 点 ( JD) 里 程 为 DK2+643.00, 该曲 线 全长 为 360.20m,主切线T长为183.44m,里程从ZH至HZ为增加,则HZ的里程为( B )。
A)DK2+826.44
B)DK2+819.76
C)DK2+459.56
D)DK2+639.66
工程测量复习题
二、单选题
5.能够将隧道洞外平面控制和高程控制合二为一的测量方法是( C )。
A)GPS B)三角网 C)光电导线环 D)中线法
6.为了计算和使用方便,桥梁施工控制网一般都采用( C )。
A)大地坐标系
B)高斯平面直角坐标系
C)独立测量坐标系
D)切线坐标系
7.GPS单点定位,实质上是以卫星为已知点的( C )定位方法。
A)测角后方交会
B)测角前方交会
C)测距后方交会
D)测距前方交会
8.在HY点置镜测设圆曲线部分时,若要求该点的切线(前进)方向为0°00′00″,设曲 线为左转,其缓和曲线反偏角为b0,试问后视ZH时,水平度盘应配置的读数为( D )。
工程测量第二章练习题
工程测量第二章练习题第二章水准测量一、填空题1. 水准测量中,转点的作用是传递高程,在同一转点上,既有前视读数,又有后视读数。
2. 圆水准器的作用是使仪器竖轴处于铅垂位置______________ ,管水准器的作用是使仪器视准轴处于水平位置。
3. 转动物镜对光螺旋的目的是使水准尺成像清晰_______________ 。
4. 一般工程水准测量高程差允许闭合差为土40X L? 或_____________ 。
5. 一测站的高差h ab为负值时,表示_a ___________ 高,_b ___________ 低。
6. 水准仪由望远镜___________ 、水准器____________ 、基座_____________ 三部分组成。
7. 微倾水准仪精平操作是旋转微倾螺旋__________ 使水准管的气泡居中,符合影像符合。
8. 水准测量高差闭合的调整方法是将闭合差加上负号,按与各测段的路线总长度或所测站数 ________ 成正比例分配。
9. 用水准仪望远镜筒上的粗瞄器照准水准尺后,在目镜中看到图像不清晰,应该物镜调焦螺旋,若十字丝不清晰,应旋转_________________ 螺旋。
10. 水准点的符号,采用英文字母 BM 表示。
11. 水准测量的测站校核,一般用双仪器高法法或_________ 法。
12. 支水准路线,既不是附合路线,也不是闭合路线,要进行往返测量,才能求出高差闭合差。
13. 水准测量时,由于尺竖立不直,该读数值比正确读数偏大。
14. 为了消除视准轴不平行于水准管轴的i角误差,每站前视、后视距离应相等_________ 。
15. 从A到B进行往返水准测量,其高差为:往测3.625m;返测-3.631m,则A、B之间的高差h AB-0.006m __________ 。
16. 已知E点高程 241.000m,A、E点间的高差 H^B=1.000m,则A点高程为240.000m ___________ 。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工程测量第二章练习题第二章水准测量一、填空题1.水准测量中,转点的作用是传递高程,在同一转点上,既有前视读数,又有后视读数。
2.圆水准器的作用是使仪器竖轴处于铅垂位置,管水准器的作用是使仪器视准轴处于水平位置。
3.转动物镜对光螺旋的目的是使水准尺成像清晰。
4.一般工程水准测量高程差允许闭合差为±40×L½或±12×n½。
h为负值时,表示 a 高, b 低。
5.一测站的高差ab6.水准仪由望远镜、水准器、基座三部分组成。
7.微倾水准仪精平操作是旋转微倾螺旋使水准管的气泡居中,符合影像符合。
8.水准测量高差闭合的调整方法是将闭合差加上负号,按与各测段的路线总长度或所测站数成正比例分配。
9.用水准仪望远镜筒上的粗瞄器照准水准尺后,在目镜中看到图像不清晰,应该物镜调焦螺旋,若十字丝不清晰,应旋转目镜螺旋。
10.水准点的符号,采用英文字母 BM 表示。
11.水准测量的测站校核,一般用双仪器高法法或双面尺法法。
12.支水准路线,既不是附合路线,也不是闭合路线,要进行往返测量,才能求出高差闭合差。
13.水准测量时,由于尺竖立不直,该读数值比正确读数偏大。
14.为了消除视准轴不平行于水准管轴的i角误差,每站前视、后视距离应相等。
15.从A到B进行往返水准测量,其高差为:往测3.625m;返测-3.631m,则A、B之间的高差h -0.006m 。
AB=1.000m,则A点高程为16.已知B点高程241.000m,A、B点间的高差HAB240.000m 。
17.对同一个水准面,A点相对高程100m,,B点相对高程-200m ,则高差h AB 为___300m ;若A点在大地水准面上,则B点的绝对高程为 -300m 。
18.在进行水准测量时,对地面上A、B点的水准尺读取读数,其值分别为m m 555.1,005.1,则高差AB h = -0.550 m 。
19.水准仪的检验和校正的项目有圆水准轴平行于仪器竖轴 、 十字丝横丝垂直于竖轴 、 水准管轴平行于视准轴 。
20.水准仪主 要轴线之间应满足的几何关系为 L ’L ’\\VV 、 LL\\CC 、 十字横丝垂直于VV 。
21.闭合水准路线高差闭合差的计算公式为f h=∑h 测 。
22.水准路线的基本形式有 闭合水准路线 、 附和水准路线 、 支水准路线 。
23.自平式水准仪在自动补偿显示框中呈现 水平视线与十字丝相交时 ,方可读数。
二、单项选择题1.在水准测量中转点的作用是传递( B )。
A.方向; B.高程; C.距离2.圆水准器轴是圆水准器内壁圆弧零点的( C )。
A.切线; B.法线; C.垂线3.水准测量时,为了消除i 角误差对一测站高差值的影响,可将水准仪置在( B )处。
A.靠近前尺; B.两尺中间; C.靠近后尺 4.产生视差的原因是( B )。
A.仪器校正不完善; B.物像与十字丝面未重合; C.十字丝分划板位置不正确 5.高差闭合差的分配原则为( C )成正比例进行分配。
A.与测站数; B.与高差的大小; C.与距离或测站数 6.附合水准路线高差闭合差的计算公式为(C )。
A.fh=hh 返往-; B.fh=∑h ; C.fh=∑h -(H H 始终-)7.水准测量中,同一测站,当后视读数大于前视读数时说明后视点( B )。
A.高于前尺点;B.低于前尺点;C.高于侧站点8.水准测量中要求前后视距离相等,其目的是为了消除( A )的误差影响。
A.水准管轴不平行于视准轴;B.圆水准轴不平行于仪器竖轴;C.十字丝横丝不水平9.视准轴是指( C )的连线。
A.物镜光心与目镜光心;B.目镜光心与十字丝中心;C.物镜光心与十字丝中心10.往返水准路线高差平均值的正负号是以( C )的符号为准。
A.往测高差;B.返测高差;C.往返测高差的代数和11.在水准测量中设A为后视点,B为前视点,并测得后视点读数为1.124m,前视读数为1.428m,则B点比A点( B )A.高;B.低;C.等高12.自动安平水准仪的特点是( C )使视线水平。
A.用安平补偿器代替管水准仪;B.用安平补偿器代替圆水准器;C.用安平补偿器代替管水准器。
13.圆水准器轴与仪器竖轴的几何关系为( A )。
A.互相平行;B.互相垂直;C.相交14.转动目镜对光螺旋的目的是( A )。
A.看清十字丝;B.看清远处目标;C.调节亮度。
15.消除视差的方法是( C )使十字丝和目标影像清晰。
A.转动物镜对光螺旋;B.转动目镜对光螺旋;C.反复交替调节目镜及物镜对光螺旋16.转动三个脚螺旋使水准仪圆水准气泡居中的目的是( A )。
A.使仪器竖轴处于铅垂位置; B.提供一条水平视线;C.使仪器竖轴平行于圆水准轴17.水准仪基本结构由( B )构成。
A.瞄准部、托架和基座; B.望远镜、水准器、基座。
C.瞄准部、基座。
18.一测站水准测量基本操作中的读数之前的一操作( C )。
A.必须做好安置仪器,粗略整平,瞄准标尺的工作。
B.必须做好安置仪器,瞄准标尺,精确整平的工作。
C.必须做好精确整平的工作。
19.自动安平水准测量一测站基本操作( A )。
A.必须做好安置仪器,粗略整平,瞄准标尺,检查补偿器是否正常,读数记录。
B.必须做好安置仪器,瞄准标尺,精确整平,读数记录。
C.必须做好安置仪器,粗略整平,瞄准标尺,精确整平,读数记录。
三、多项选择题1.微倾式水准仪应满足如下几何条件(A CDE )。
A .水准管轴平行于视准轴;B .横轴垂直于仪器竖轴;C .水准管轴垂直于仪器竖轴;D .圆水准器轴平行于仪器竖轴;E . 十字丝横丝应垂直于仪器竖轴2.在A 、B 两点之间进行水准测量,得到满足精度要求的往、返测高差为AB h =+0.005m ,BA h =-0.009m 。
已知A 点高程H A =417.462m ,则( DE )。
A .B 点的高程为417.460m ; B .B 点的高程为417.469m ;C .往、返测高差闭合差为+0.014m ;D .B 点的高程为417.467mE .往、返测高差闭合差为-0.004m 。
3.在水准测量时,若水准尺倾斜时,其读数值( AC )。
A .当水准尺向前或向后倾斜时增大;B .当水准尺向左或向右倾斜时减少;C .总是增大;D .总是减少;4.水准测量中,使前后视距大致相等,可以消除或削弱( AB C )。
A .水准管轴不平行视准轴的误差;B .地球曲率产生的误差;C .大气折光产生的误差D .阳光照射产生的误差;,E .估读数差 5.高程测量按使用的仪器和方法不同分为( BCDE )。
A .水准测量;B .闭合路线水准测量;C .附合路线水准测量;D .三角高程测量E .气压高程测量四、简答题1.尺垫“顶面”是获取标尺读数的参照面,因此当在水准点立尺时,应在水准点标志上放上尺垫。
对吗?为什么?对,保证每次测量记录时标尺高度不变。
2.在测站搬迁中,为什么前视尺立尺点不得变动? 该次测量的前视尺将会作为下一个站点的后视尺。
3.什么叫后视点、后视读数?什么叫前视点、前视读数?测量的前进方向上面,后面为后视点,前面的读数为前视读数。
4.什么叫转点?转点的作用是什么?在需要测量的两个点之间设立的临时立尺点,用来传递高程的点称为转点。
其作用是传递高程。
5.什么叫视差?产生视差的原因是什么?如何消除视差?眼睛在目镜前上下微动,发现十字丝横丝在水准尺上的位置也随之移动的这种现象称为视差。
消除视差方法:反复调节物镜与目镜,直到眼睛上下移动时读数不变为止。
6.水准测量的成果整理中,其闭合差如何计算?当闭合差不超过规定要求时,应如何进行分配?水准路线则闭合差:f h=∑h测-∑h理=∑h测附和水准路线:f h=∑h测-(H终点-H起始)支水准路线:f h=∑h往-∑h返不超过规定时,应按距离或者测站数成正比且反符号进行各段的分配,计算高差改正数。
7.水准测量中,为什么一般要求前后视距尽量相等?为了消除或者减弱水准管轴与视准轴不平行,地球曲率,大气折光等等所产生的误差。
五、计算题,1.试绘制记录表格并计算水准点2的高程。
点号后视读数m 前视读数m高差m 高程m1.612h12=368.732-0.137=368.595m2.完成右图中所示闭合水准路线计算,已知水准点19的高程为50.330米,闭合水准线路的总长为5.0公里。
解:(1)检核f h=∑h=0.055m=55mm f h容=±12×50=-84.853m(2)由|fh|<|fh|容,可以进行下一步计算。
调整闭合差: V1=(-55÷50)×10=-11mmV2=(-55÷50)×8=-8.8mmV3=(-55÷50)×9=-9.9mmV4=12.1mm, V5=-13.2mm3.在水准点B aM和bBM之间进行水准测量,所测得的各测段的高差和水准路线长如图所示。
已知B aM的高程为5.612m,bBM的高程为5.400m。
试将有关数据填在水准测量高差调整表中,最后计算水准点1和2的高程。
解:(1)点号路线长(km)实测高差(m)改正数(mm)改正后高差(mm)高程(m)BMa5.6121.9 0.100 -5.7 0.0945.70611.1 —0.620 -3.3 -0.6232 5.0831.0 0.320 -3 0.032BMb 5.400∑4.0 -0.200 -12-0.212(2)|f h |<|f h|容∴可以进行下一步计算求改正数V 1=(-12)÷4×1.9=-5.7mmV 2=-3.3mm, V 3 =-3mm则:H 1=5.612+0.094=5.706mH 2=5.706+(-0.623)=5.083m。
