电动机铭牌识别
如何认识三相异步电动机铭牌上的参数及含义

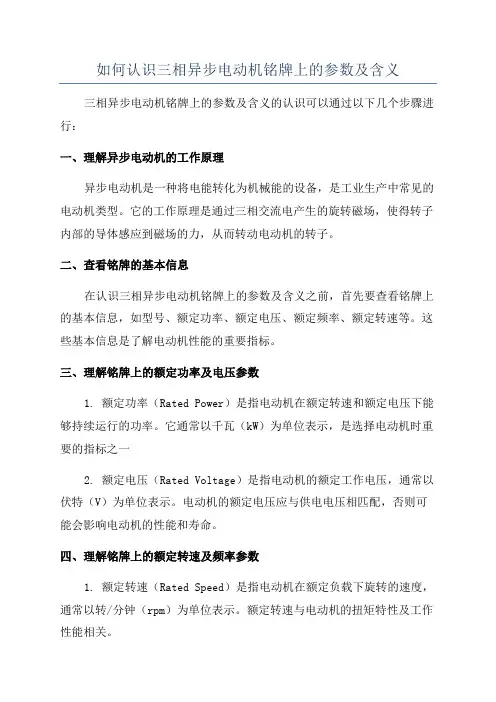

如何认识三相异步电动机铭牌上的参数及含义三相异步电动机铭牌上的参数及含义的认识可以通过以下几个步骤进行：一、理解异步电动机的工作原理异步电动机是一种将电能转化为机械能的设备，是工业生产中常见的电动机类型。
它的工作原理是通过三相交流电产生的旋转磁场，使得转子内部的导体感应到磁场的力，从而转动电动机的转子。
二、查看铭牌的基本信息在认识三相异步电动机铭牌上的参数及含义之前，首先要查看铭牌上的基本信息，如型号、额定功率、额定电压、额定频率、额定转速等。
这些基本信息是了解电动机性能的重要指标。
三、理解铭牌上的额定功率及电压参数1. 额定功率（Rated Power）是指电动机在额定转速和额定电压下能够持续运行的功率。
它通常以千瓦（kW）为单位表示，是选择电动机时重要的指标之一2. 额定电压（Rated Voltage）是指电动机的额定工作电压，通常以伏特（V）为单位表示。
电动机的额定电压应与供电电压相匹配，否则可能会影响电动机的性能和寿命。
四、理解铭牌上的额定转速及频率参数1. 额定转速（Rated Speed）是指电动机在额定负载下旋转的速度，通常以转/分钟（rpm）为单位表示。
额定转速与电动机的扭矩特性及工作性能相关。
2. 额定频率（Rated Frequency）是指供电电网的工作频率，通常为50Hz或60Hz。
电动机的额定频率与供电电网的频率应相匹配，否则可能会对电动机的性能产生影响。
除了上述基本参数外，铭牌上可能还包含其他重要参数和含义，如额定电流、绕组型式、功率因数、绝缘等级、保护等级等。
1. 额定电流（Rated Current）是指电动机在额定电压下的额定运行电流，通常以安培（A）为单位表示。
它是选取电动机时考虑的重要因素之一2. 绕组型式（Connection Type）是指电动机的绕组连接方式，常见的有星形连接（Y型）和三角形连接（Δ型）两种。
3. 功率因数（Power Factor）是指电动机在工作时的有功功率与视在功率之间的比值。
电机铭牌介绍课件
优化电机运行工况
根据实际需求调整电机运行工况，避免过载 或轻载运行，以降低能耗。
采用变频器控制
对于需要调速的电机，可以采用变频器进行 控制，实现电机节能运行。
05 电机铭牌的解读 和应用
如何解读电机铭牌
电机型号
了解电机的型号、规格和用途，如Y系列电 机用于一般机械传动。
额定功率
了解电机的额定功率，根据实际需求选择合 适的电机。
能效等级
能效等级
电机铭牌上通常会标注能效等级，用以表示电机的能源利用效率。等级越高，电机的能 源利用效率越高，通常效率范围在0.8-1.0之间。
等级分类
能效等级一般分为一级能效、二级能效、三级能效等，不同等级的电机在价格、性能和 节能效果等方面存在差异。
能效测试方法和标准
测试方法
电机能效的测试方法主要包括输入-输出法 、功率-效率法等，通过测量电机的输入功 率和输出功率来计算电机的能效。
标准
电机能效的标准通常根据国家和地区的能效 法规制定，不同国家和地区的标准可能存在 差异。我国电机能效标准为GB19157-2003 《中小型三相异步电动机能效限定值及能效 等级》。
能效改进措施和建议
选用高效电机
在设备选型时，应优先选用高效电机，以提 高能源利用效率。
定期维护和保养
对电机进行定期维护和保养，保持电机的良 好运行状态，提高能效。
THANKS
感谢观看
效率是指电机输出功率与输入功率之比，效 率越高，说明电机的能量转换效率越好。功 率因数是指电机的输入有功功率与视在功率 之比，功率因数越高，说明电机的功率利用 率越高。温升是指电机在工作过程中，由于 损耗产生的热量使电机温度升高的程度，温
升过高会影响电机的性能和使用寿命。
电动机铭牌解读,超详细
电动机铭牌解读，超详细电动机铭牌是电动机的“身份证”，它告诉我们很多重要信息。
它的内容可谓五花八门，咱们得好好解读一下。
首先，铭牌上最显眼的就是电动机的功率。
功率一般用千瓦表示，简单说，功率越大，电动机能干的活儿就越多。
像我身边的朋友，总是喜欢用“大马力”这个词来形容强劲的电动机。
这说明它能在较短时间内完成更多工作，效率高得让人惊叹。
接着，铭牌上会有电压和电流的参数。
电压一般用伏特（V）表示，电流用安培（A）。
这两者就像电动机的血液和能量来源，电压太高或太低都可能导致电动机损坏。
想想看，电动机就像人一样，血压不正常可不好过。
还有，铭牌上的频率，一般是50Hz或60Hz。
这个数字可不简单，关系到电动机的转速。
然后，我们看看电动机的效率。
效率越高，说明能量利用越充分，电费也就省得多。
这就像咱们平时省水、省电一样，能省下来的钱用在更值得的地方，不是吗？铭牌上通常会有一个效率等级，像A级就是很优秀的代表，真是让人心动。
再聊聊电动机的转速。
铭牌上会标明额定转速，通常是以每分钟转数（RPM）来表示。
转速直接影响电动机的工作性能。
比如，咱们的洗衣机电动机转得快，衣服很快就洗干净，转速慢就得多等一会儿。
生活中可谓是“快马加鞭”，这转速真是关键。
然后要提到电动机的绝缘等级。
这个等级决定了电动机在高温下的表现。
常见的绝缘等级有A、B、F和H，级别越高，耐温越好。
就像我们穿衣服，冬天得穿厚点，夏天就得透气一样。
选对绝缘等级，电动机才能更长久地为我们服务。
铭牌上还有启动方式的信息。
不同的启动方式，适合不同的应用场合。
像直接启动、星三角启动等，每种都有自己的优缺点。
这就像咱们选择出行方式一样，公交、地铁、自驾，每种方式各有千秋。
此外，铭牌上的冷却方式也很重要。
电动机工作时会产生热量，冷却方式有自然冷却和强制冷却。
自然冷却就像晒太阳，热了自然会凉快；强制冷却就像开空调，凉快得快。
这种冷却方式的选择影响电动机的运行稳定性和寿命。
电动机的铭牌解析
此外，还有功率因数0.85，效率87%。
1、型号
为了适应不同用途和不同工作环境的需要，电动 机制成不同的系列，每种系列用各种型号表示。
型号说明： Y 132 M - 4
三相异步电动机
；M-中机座；L-长机座）
异步电动机产品名称代号
产品名称 异步电动机
接电源
3、电压
• 铭牌上所标的电压值是指电动机在额定 运行时定子绕组上应加的线电压。
4、电流
铭牌上所标的电流值是指电动机在额定 运行时定子绕组的线电流。
5、功率与效率
铭牌上所标的功率值是指电动机在额定 运行时轴上输出的机械功率值。所谓效 率就是输出功率与输入功率的比值。
6、功率因数
• 因为电动机是电感性负载，定子相电流比相电 压滞后一个角。cos 就是功率因数。
新代号 Y
绕线式异步电动机
YR
防爆型异步电动机
YB
高起动转矩异步电动机 YQ
汉字意义 异 异绕 异爆 异起
老代号 J、JO JR、JRO JB、JBO JQ、JQO
2、接法
U1
W2
U2 V2
W1
V1
W2 U2 V2 U1 V1 W1
接电源
W2 U1
W1 V2
U2 V1
W2 U2 V2 U1 V1 W1

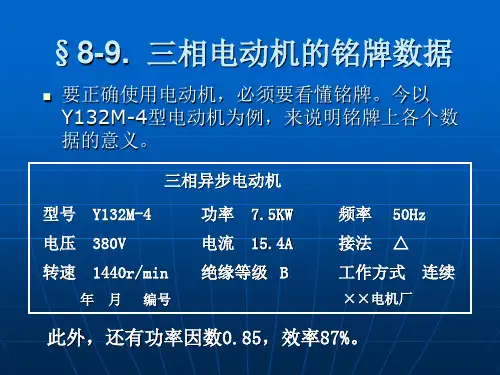

§8-9. 三相电动机的铭牌数据
要正确使用电动机，必须要看懂铭牌。今以 Y132M-4型电动机为例，来说明铭牌上各个数 据的意义。
三相异步电动机
型号 Y132M-4 电压 380V 转速 1440r/min
年 月 编号
功率 7.5KW 电流 15.4A 绝缘等级 B
频率 50Hz 接法 △ 工作方式 连续
电机铭牌参数含义讲解

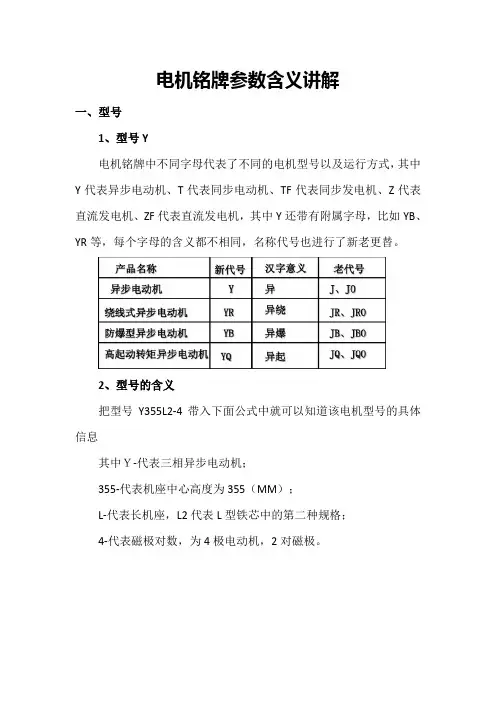

电机铭牌参数含义讲解一、型号1、型号Y电机铭牌中不同字母代表了不同的电机型号以及运行方式，其中Y代表异步电动机、T代表同步电动机、TF代表同步发电机、Z代表直流发电机、ZF代表直流发电机，其中Y还带有附属字母，比如YB、YR等，每个字母的含义都不相同，名称代号也进行了新老更替。
2、型号的含义把型号Y355L2-4带入下面公式中就可以知道该电机型号的具体信息其中Ｙ-代表三相异步电动机；355-代表机座中心高度为355（MM）；L-代表长机座，L2代表L型铁芯中的第二种规格；4-代表磁极对数，为4极电动机，2对磁极。
二、电气参数值1、电压：380V（U）电压标定值为380V，代表该电机为三相电机，只有给端子排接通三相电且线电压值380V（原则不超过±5%）就可以保证电机正常启动，平稳运行。
电压表标定值为380V/220V时，表示电机有两种接法，定子绕组做△连接时，电机额定电压是220V，当定子绕组做Y型连接时，电机额定电压是380V。
2、电流：555A（I）铭牌中电流标定值为555Ａ，表明电动机在额定电压和额定输出功率时，定子绕组的线电流（额定状态）。
当Y型连接时，线电流等于相电流，当三角形连接时，线电流等于√3倍的相电流。
3、功率：315KW（P）铭牌中功率标定值为315KW，表明在额定状态下该电机的输出的功率值，由于电机都会有功率损耗，也就是输入功率和输出功率不对等。
那么就会产生效率（η）η=P1/P2这个参数，其中P1为输出功率，P2为输入功率，一般鼠笼式电动机的效率需要保持在85%以上。
4、功率因数：0.87（cosψ）由于电动机为感性负载，每相的相电压超于相电流一个ψ角，cos ψ就是这个电机的功率因数，目前提高功率因数也是一个难题。
最好的方法有两种：①改善自然功率因数②采用无功补偿上图中是各个参数之间的换算关系，把这个电机的电气参数值代入公式中，可以计算出功率值317.8KW，由于没有标注效率值，这个数值符合功率标定值。

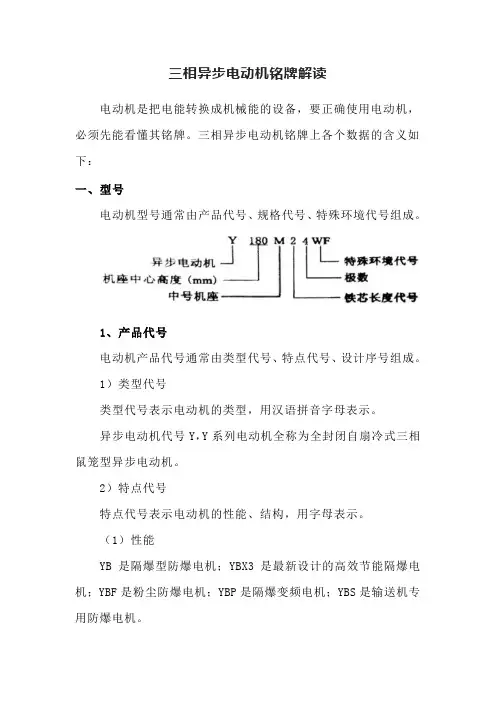

三相异步电动机铭牌解读
三相异步电动机铭牌解读电动机是把电能转换成机械能的设备，要正确使用电动机，必须先能看懂其铭牌。
三相异步电动机铭牌上各个数据的含义如下：一、型号电动机型号通常由产品代号、规格代号、特殊环境代号组成。
1、产品代号电动机产品代号通常由类型代号、特点代号、设计序号组成。
1）类型代号类型代号表示电动机的类型，用汉语拼音字母表示。
异步电动机代号Y，Y系列电动机全称为全封闭自扇冷式三相鼠笼型异步电动机。
2）特点代号特点代号表示电动机的性能、结构，用字母表示。
（1）性能YB是隔爆型防爆电机；YBX3是最新设计的高效节能隔爆电机；YBF是粉尘防爆电机；YBP是隔爆变频电机；YBS是输送机专用防爆电机。
（2）结构B3为机座带底脚、端盖上无凸缘的结构型式；B5为机座不带底脚、端盖上带大于机座的凸缘的结构型式；B35为机座带底脚、端盖上带大于机座的凸缘的结构型式。
3）设计序号表示产品设计的顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
比如：Y3、YB3、YBX3。
2、规格代号电动机规格代号主要用中心高、机座长度、铁芯长度、极数来表示。
1）中心高度中心高度是指由电机轴心到机座底脚面的高度，根据中心高度的不同可以将电机分为大型、中型、小型和微型四种。
2）机座长度机座长度用国际通用英文字母表示。
短机座S；中机座M；长机座L。
3）铁芯长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。
4）极数分2极、4极、6极、8极、10极、12极等。
3、特殊环境代号特殊环境代号表示电动机所能适用的特殊工作环境，用特定的字母或字母加数字表示。
“高”原用G；船(“海”)用H；户“外”用W；化工防“腐”用F；热带用T；湿热带用TH；干热带用TA。
二、额定功率电动机的额定功率是指电动机在额定工作状态下运行时，轴上所输出的机械功率，一般用kW（千瓦）表示，但也有的用HP(马力)表示。
它们之间换算关系是：1kW=1.36HP，1HP=0.736kW。
很详细的电机铭牌解读，再也不用担心看不懂电机了
很详细的电机铭牌解读，再也不用担心看不懂电机了电动机型号是便于使用、设计、制造等部门进行业务联系和简化技术文件中产品名称、规格、型式等叙述而引用的一种代号。
下面为大家介绍电动机型号含义等信息。
一、电动机型号组成及含义由电机类型代号、电机特点代号、设计序号和励磁方式代号等四个小节顺序组成。
1、类型代号是表征电机的各种类型而采用的汉语拼音字母。
比如：异步电动机 Y 同步电动机 T同步发电机 TF 直流电动机 Z直流发电机 ZF2、特点代号是表征电机的性能、结构或用途，也采用汉语拼音字母表示。
比如：隔爆型用B表示 YB轴流通风机上用 YT电磁制动式 YEJ 变频调速式 YVP变极多速式 YD 起重机用 YZD等。
3、设计序号是指电机产品设计的顺序，用阿拉伯数字表示。
对于第一次设计的产品不标注设计序号，对系列产品所派生的产品按设计的顺序标注。
比如：Y2 YB24、励磁方式代号分别用字母表示，S表示三次谐波，J表示晶闸管，X表示相复励磁。
如：Y2-- 160 M1 – 8Y：机型，表示异步电动机;2：设计序号，“2”表示第一次基础上改进设计的产品;160：中心高，是轴中心到机座平面高度;M1：机座长度规格，M是中型，其中脚注“2”是M型铁心的第二种规格，而“2”型比“1”型铁心长。
8：极数，“8”是指8极电动机。
如：Y 630—10 /1180Y表示异步电动机;630表示功率630KW;10极、定子铁心外径1180MM。
二、规格代号主要用中心高、机座长度、铁心长度、极数来表示1、中心高指由电机轴心到机座底角面的高度;根据中心高的不同可以将电机分为大型、中型、小型和微型四种，其中中心高H在45mm~71mm的属于微型电动机;H在80mm~315mm的属于小型电动机;H在355mm~630mm的属于中型电动机;H在630mm以上属于大型电动机。
2、机座长度用国际通用字母表示：S—短机座M—中机座L—长机座3、铁心长度用阿拉伯数字1、2、3、4、、、由长至短分别表示。
任务二认识直流电机的铭牌
⑶断续定额〔S 3 表示电动机运行一段时间后，就要停顿一段时间，只能周期性的 重复运行，每一周期10min，我国规定的负载持续率有15％，25％，40％及60％四 种。例如，持续率为40％时，4min为工作时间，6min为停车时间
⒐额定温升 它是指电动机在额定运行时，电动机所允许的摄氏温度，即电动机允许的工作 温度减去环境温度的数值，单位为℃。 ⒑绝缘等级 它是指电动机所承受的绝缘材料的耐热等级。
对于电动机，它是指长期连续运行时，允许从 电刷输入电枢绕组中的电流，单位为“A”。
⒌额定电流〔
当电动机处于额定状态下运行时，电动机转子的转速为额定转 速，单位为r/min。
⒍励磁方式
它是指电动机励磁绕组连接和供电方式。通常有他励、自励， 自励又包括并励、串励、复励等。
⒎额定励磁电压〔U L 额定励磁电流〔 I L
它是指施加在励磁绕组上的额定电压和在此额定电压下产生的 额定电流。
⒏定额 它是指电动机在额定值允许的持续运行时间。电动机定额一般 分为连续、短时和断续三种工作方式，分别用s1.s2.s3表示。 ⑴连续定额〔 〕。表示电动机在额定工作状态可以长期连续运行。
⑵短时定额〔〕。表示电动机在额定工作状态时，只能在规定时间内短期运行， 我国规定的短时运行时间有10 min、30 min、60 min、90 min四 种。
任务二 直流电机的铭牌 在直流电动机的外壳上都有一块铭牌，如图4-1 所示。它供给了电动机在正常运行时的额定数据， 指出电动机使用条件和要求，如电动机型号、额 定功率、额定电压、额定电流、额定转速、励磁 方式、励磁电压、励磁电流、定额、绝缘等级、 额定温升以及制造日期和制造单位等，以便用户
能正确使用直流电动机。源自⒈ 电动机的型号 电动机型号代表电动机的类型、系列和产品代号
三相异步电动机铭牌参数解读
三相异步电动机铭牌参数解读摘要：1.三相异步电动机铭牌的参数分类2.电气参数值详细解读3.电机特性详细解读4.铭牌参数的实际应用正文：三相异步电动机铭牌参数解读三相异步电动机是一种常见的电动机类型，被广泛应用于各种工业生产场景。
为了更好地了解和掌握这种电动机的性能和使用条件，我们需要对其铭牌上的参数进行详细解读。
首先，三相异步电动机铭牌上的参数可以分为两类：电气参数值和电机特性。
电气参数值主要包括电机的额定电压、额定电流、额定功率等。
这些参数是电动机正常运行时所需的电压、电流和输出功率。
其中，额定电压是指电动机在正常运行时所需的线电压，一般以伏特（V）或千伏（KV）表示；额定电流是指电动机在正常运行时所需的电流，单位为安培（A）；额定功率是指电动机在正常运行时输出的机械功率，单位为千瓦（KW）。
电机特性主要包括电机的型号、磁极数、工作制、功率因数、防护等级、频率、噪声等级等。
这些参数描述了电动机的性能、使用环境和工作条件。
其中，型号是电动机的产品名称代号，用于区分不同系列和类型的电动机；磁极数是指电动机的磁极数量，会影响电动机的转速和输出扭矩；工作制是指电动机的工作方式，包括连续运行、间歇运行和短时运行等；功率因数是指电动机的功率因数，影响电动机的能效和电网稳定性；防护等级是指电动机的防护能力，包括防尘、防水、防爆等；频率是指电动机的供电频率，一般为50Hz 或60Hz；噪声等级是指电动机运行时产生的噪声大小，单位为分贝（dB）。
在实际应用中，我们需要根据电动机的铭牌参数选择合适的电源、保护设备和控制装置，以确保电动机能够安全、稳定地运行。
同时，我们也需要定期检查电动机的运行状态，及时发现和处理异常情况，以保证电动机的正常运行和使用寿命。
总之，三相异步电动机铭牌参数是我们了解和掌握电动机性能和使用条件的重要依据。
电动机铭牌解读，超详细
电动机铭牌解读，超详细1、型号：Y112M-4中“Y”表示Y系列鼠笼式异步电动机（YR表示绕线式异步电动机），“112”表示电机的中心高为112mm，“M”表示中机座（L表示长机座，S表示短机座），“4”表示4极电机。
有些电动机型号在机座代号后面还有一位数字，代表铁心号，如Y132S2-2型号中S后面的“2”表示2号铁心长（1为1号铁心长）。
Y2：Y2系列电动机是Y系列电机的更新换代产品，是一般用途的全封闭自扇冷式鼠笼型三相异步电动机。
Y2系列电机的安装尺寸和功率等级符合IEC标准，与德国DIN42673标准一致，也与Y系列电机一样，其外壳防护等级为IP54，冷却方法为IC41l，连续工作制（S1）。
采用F级绝缘，温升按B级考核(除315L2-2、4，355全部规格按F级考核外)，并要求考核负载噪声指标。
Y2系列电动机额定电压为380V，额定频率为50Hz。
功率3kwt 以下为Y接法，其他功率均为△接法。
电动机运行地点的海拔不超过1000m；环境空气温度随季节变化，但不超过40℃；最低环境空气温度为-15℃；最湿月月平均最高相对湿度为90%；同时该月月平均最低温度不高于25℃。
Y3系列电动机的特点是首次采用了冷轧硅钢片，且Y3电机用铜用铁量都略低于Y2系列（Y2系列低于Y系列），三圆是一样的，槽形不同，铁芯长大多不同；在机座外形方面做了改进，散热筋的数量加多加高，对铸件质量也有一定要求；相比较Y系列和Y2系列电机机座号范围进行了扩大（小的有63、71；大的有400、450－称之为低压大功率系列，实际上是Y3的延伸）；Y3电机的冷却风扇也不同（无论尺寸和形状类型均不同）；能效方面Y3系列电机的效率标准等同于欧盟EFF2标准等级，可以达到出口欧盟等级；此外Y3电机对降噪技术做了研究，噪声限值比Y2系列低。
电机的机座号：一般是指电机中心的高。
而电机型号中的M、L、S，是指机壳的长度。
2、额定功率：电动机在额定状态下运行时，其轴上所能输出的机械功率称为额定功率。
电动机铭牌解读,超详细
电动机铭牌解读，超详细电动机，咱们日常生活中可见的好伙伴。
无论是家里的洗衣机，还是工厂里的重型设备，电动机都在默默地奉献着。
今天，我们聊聊电动机的铭牌，这可是电动机的“身份证”哦，能告诉咱们很多关于它的秘密。
接下来，咱们就一起来看看这个小小铭牌上都写了些什么，嘿嘿，听我慢慢道来。
一、铭牌的基本信息1.1 型号铭牌上首先要提到的就是电动机的型号。
这个型号就像人的名字，独一无二。
每个型号背后都有它的设计标准和性能参数。
比如说，某款型号可能是为了高效节能设计的，而另一些可能更注重高转速。
了解这个，能帮助我们选对合适的电动机，免得后续用着麻烦。
1.2 功率再往下看，铭牌上会写着电动机的功率，单位是千瓦（kW）或者马力（HP）。
功率越大，电动机能干的活儿也就越多。
就像你跑步，跑得快的人肯定能跑更远。
功率适不适合，直接影响使用效果，选错了可就尴尬了。
想象一下，如果一台电动机的功率不足，工作的时候就像一只小蚂蚁，提不动重担，那可就麻烦大了。
二、额定电压与电流2.1 额定电压铭牌上还会标明电动机的额定电压，通常是220V、380V等。
这些数字就像电动机的“吃饭标准”，得按这个来，不然它可不乐意。
电压过低，电动机可能会工作不稳定，电压过高，又可能烧掉电动机。
电压的选择很重要，这事儿一定得搞清楚。
2.2 额定电流接着是额定电流，单位是安培（A）。
这个数值告诉我们，电动机在正常工作时需要的电流大小。
电流的大小直接影响电线的选择，如果电流超出了电线的承载能力，电线可就容易发热甚至起火。
这可不是小事儿，安全第一，咱们可不能马虎。
2.3 频率还有一个重要的信息就是频率，单位是赫兹（Hz）。
在中国，常见的是50Hz，这个数值关乎电动机的转速和运行效率。
频率不对，电动机就可能“跑偏”，工作不正常，效率直线下降。
三、转速与绝缘等级3.1 转速再往下，铭牌上会标明电动机的转速，通常以转每分钟（RPM）表示。
转速高，电动机工作效率高，但也得看实际需求。
老电工教你怎么看懂电机铭牌
老电工教你怎么看懂电机铭牌
怎么看电机铭牌数据？额定电流与功率因数；极对数与转速有什么关系？
1.电机的转速与极对数、电源频率有什么关系？
公式：n=60f/pX（1-S）
其中：n--电机的转速(转/分);60--常数(若n单位为转/分则取60，若n单位为转/秒则取1);f--电源频率(赫兹);p--电机旋转磁场的极对数。
注意：1个极对数=2极，如四极电机为2个极对数。
转差率S:同步电机为0；异步电机0.1-0.9。
举例：一台极数为4极，频率50HZ，转差率为0.6的电机，转速是多少？
根据：极数4极，P=2
n=60f/pX（1-S）
n=60x50x(1-0.6)/2
=1410转/分
2.电机的额定电流怎么算？
额定电流计算公式：Ie=P（√3U*COSφ）
P--电动机额定功率
U--电动机线电压
COSφ---电动机满载时功率因数
Ie--电机额定电流
举例：380V电机功率为1.5KW ，功率因数COSφ=0.79，求额定电流是多少？
电机额定电流Ie=1500/0.79/380/1.732=2.88A。
三相异步电动机铭牌参数及解读
三相异步电动机铭牌参数及解读
三相异步电动机的铭牌上通常会刻印一系列参数，这些参数包括:
1. 型号：为了适应不同用途和不同工作环境的需要，电动机制成不同的系列，每种系列用各种型号表示。
例如，Y 系列三相异步电动机，其中 Y 表示异步电动机，后面的数字代表机座中心高的尺寸。
2. 机座中心高：机座中心高是电动机的一个参数，表示电动机的机座顶点到地面的距离。
机座中心高的不同会影响电动机的安装尺寸和占用空间。
3. 机座长度代号：机座长度代号是电动机的一个参数，表示电动机的机座长度。
机座长度的不同会影响电动机的负载能力和使用场合。
4. 磁极数：磁极数是电动机的一个参数，表示电动机的磁极数量。
磁极数的不同会影响电动机的力矩和效率。
5. 额定功率、额定电流、额定电压、额定转速：这些参数是电动机的额定值，表示电动机在额定工作状态下运行时允许输出的机械功率、定子电路输入的线电流、线电压和转速。
6. 防护等级：防护等级是电动机的一个参数，表示电动机的防护等级。
不同的防护等级可以适应不同的使用环境，例如防水、防尘、防腐蚀性等。
7. 频率、功率因数：这些参数是电动机的使用频率和功率因数。
频率和功率因数的不同会影响电动机的工作效率和使用性能。
三相异步电动机的铭牌参数具有重要的含义和参考价值。
通过对铭牌参数的解读，可以更好地了解电动机的性能、额定值和使用情况，从而更好地选择和使用电动机。
电动机铭牌解读,超详细
电动机铭牌解读，超详细电动机铭牌是我们日常工作中不可或缺的一部分。
它就像电动机的身份证，里面的信息可多着呢！从功率到电压，每一项都至关重要。
今天咱们就来深入剖析这个铭牌，看看里面的门道。
首先，咱们先聊聊功率。
功率一般以千瓦（kW）或马力（HP）来表示。
简单来说，功率就是电动机能干的活儿。
比如，100kW的电动机，咱们可以用它来驱动大型设备，真是个“大力士”。
功率越大，电动机的“身手”越好，但也得考虑到用电成本，不能光看表面，要权衡得失。
接下来，咱们聊聊电压。
铭牌上通常会有额定电压，比如380V。
这个数字可是相当关键，电压不对，电动机就会“发脾气”，甚至烧毁。
记住了，选错电压就像吃错药，后果不堪设想！所以，在安装前一定要核对好。
还有一个不容忽视的参数是电流。
电流的单位是安培（A），它直接影响电动机的运行效率。
电流越大，电动机的耗电也就越多，成本自然上升。
这可得小心点，电流过大可会引发过载，损害电动机的寿命。
然后，我们再看看转速。
铭牌上一般会标明转速，单位是转每分钟（RPM）。
转速越高，电动机的工作效率就越高，但也意味着部件磨损加剧。
换句话说，速度和寿命往往是一个“矛盾体”。
咱们得把握好这个平衡，才不会因为追求速度而“自食其果”。
说到这里，咱们再来谈谈电机的极数。
极数通常是2极、4极、6极等，极数越多，转速越低。
这就像打篮球，快攻和防守一样，选择不同的极数，会影响到整体的“比赛风格”。
选对了极数，电动机的性能才能如虎添翼。
别忘了铭牌上的效率标识。
这个数字可不简单，直接影响着电动机的运行成本。
高效率意味着节能环保，真是现代社会的“好公民”。
在选择电动机时，咱们得把效率作为一项重要考量，长远来看，能省下不少电费呢。
此外，铭牌上还有一个重要的参数——绝缘等级。
绝缘等级指的是电动机的绝缘材料能承受的最高温度。
比如，F级绝缘的电动机，能在更高的温度下安全运行。
这个参数关乎安全，绝对不能忽视！想象一下，电动机在高温下“冒烟”，那可真是让人心慌。
电机铭牌资料
电机铭牌的快速识别方法
观察电机铭牌的形状和颜色
• 不同类型的电机铭牌可能有不同的形状和颜色 • 通过观察可以初步判断电机的类型和规格
阅读电机铭牌上的文字和数字
• 仔细阅读电机铭牌上的文字和数字信息 • 了解电机的型号、规格、性能等关键信息
电机铭牌的准确识别技巧
了解电机铭牌上的图标和标识
• 熟悉电机铭牌上的图标和标识的含义 • 提高电机铭牌的识别准确性
DOCS SMART CREATE
电机铭牌：详细解读与识别方法
CREATE TOGETHER
DOCS
01
电机铭牌的基本概念与作用
电机铭牌的定义与分类
电机铭牌的定义
• 电机铭牌是固定在电机产品上的信息标识 • 包含电机的型号、规格、性能等关键信息 • 用于识别和区分不同型号和规格的电机
电机铭牌的分类
警示注意安全事项 03
• 提醒用户在使用和维修电机时注意相关安全事项 • 降低电机使用过程中的安全风险
电机铭牌的发展历程
早期电机铭牌
• 以简单的文字和图形为主，信息量较少 • 主要用于标识电机的型号和规格
现代电机铭牌
• 信息量丰富，包含电机的各项性能参数 • 采用先进的制作工艺，美观大方 • 部分铭牌还具有智能化和个性化的特点
• 是指在额定负载下，电机输出的功率与输入功率之比 • 反映电机的能量转换效率
电机额定电压与频率
电机额定电压
• 是指在额定负载下，电机能够正常工作的最高电压 • 是电机性能的重要指标之一
电机额定频率
• 是指在额定负载下，电机能够正常工作的最高频率 • 是电机性能的重要指标之一
03
电机铭牌的详细解读
电机铭牌上的安装要求为安装提供指导
电机铭牌怎么看？电机铭牌含义及参数说明
电机铭牌怎么看？电机铭牌含义及参数说明电机铭牌怎么看?电机铭牌含义及参数说明电机的铭牌就相当于电机的说明书，上面标注着电机的各种信息，比如功率，电压，电流，接法等。
而我们作为电工或机修，这些都是必不可少的，一台没有铭牌的电机就如一只断了线的风筝，如果电机不见了铭牌，毫不夸张的说等于报废了，我们平常看一台电机的时候也是首先看铭牌，可知铭牌对电工和机修的重要性。
在此也说明一下,上面铭牌的功率是额定功率(有功功率),电压也为额定电压(也就是线电压),电流为额定电流(线电流)，每台电机上都贴有铭牌的，就算是一台风扇正规来说也是贴有的。
大家可以看一下图中的功率为132KW，电压为380V，电流为139.7A，知道了这些信息我们就可以知道这台电机适用在什么场合，要多大的电压，电线要用多少平方的。
需要说明的是铭牌中的功率指的是轴功率，也就是电机的有功功率，上图中左边蓝色的为电机，右边黑色的为水泵。
我们通过铭牌知道了电机的功率为132KW，用它来拉动水泵转动的话，水泵的功率必须小于或等于132KW，否则无法正常工作，铭牌上写有电压为380V，接法画了个三个角，我们由此可知道他用的是三相交流电，必须使用三角形接法。
有些电机接法上除了画个三角形还多一个/Y，Y代表星形接法，这就告诉我们可以用三角形接法或星形接法，如果只是画了一个就只能用画的那个接法来接，不按它的接法来接有什么后果不用说你也知道。
标注的电流为239.7A，选用电线的时候我们就可以通过这个来决定用多少平方的电线。
选用的电线的载电流量必须大于239.7A。
功率因数昨天已经讲过，所以在这里就不讲了，铭牌上标注的效率为百分之94.8是什么意思？所谓效率是指单位时间内完成的工作量，我们知道电机的有功率不可能达到百分百，也就是说上面这台电机功率虽然为132KW，运行的时候不可能达到132KW，总会有损失，而效率就是指这台电机他实际中能达的功率。
所以我们想要知道他实际能达到的最大功率为多少，我们就可以用有功功率132KW乘以百分之94.8。
电动机铭牌有哪些参数？电动机铭牌参数详解
电动机铭牌有哪些参数？电动机铭牌参数详解三相异步电动机的铭牌上⾯标明了该电动机的⼀些主要技术参数，这些参数包括电动机的型号、额定功率、额定电流、额定电压、转速、接线⽅法、防护等级数据。
若能熟悉异步电动机的铭牌参数，对于我们正确使⽤及维修时将起到很⼤的帮助。
三相异步电动机的铭牌见下图所⽰：电动机型号：我国电机的产品型号⼀般采⽤⼤写印刷体的汉语拼⾳字母和阿拉伯数字组成。
其中当头的字母是根据电机的全名称选择有代表意义的汉语拼⾳字母。
额定功率：表⽰电动机在额定⼯作状态下运⾏时转轴上输出的机械功率。
⽤符号“P”表⽰，单位⽤“KW”或千⽡表⽰。
额定电流：表⽰电动机在额定状态下运⾏时定⼦电路输⼊的线电流。
⽤“Le”表⽰，单位是“安”或“A”。
额定电压：是指电动机定⼦三相绕组规定应加的线电压值。
⽤符号“Ue”表⽰，单位是“V”或“伏”。
若铭牌上标有两个额定值，220/380伏，这表⽰定定⼦绕组做△连接时，其额定电压应是220伏，⽽作星形（Y）连接时，其额定电压应是380伏。
频率：频率是指电动机定⼦绕组上的允许频率，国产异步电动机的额定频率为50Hz，⽤符号“f”表⽰，单位为“Hz”或“赫兹”。
额定转速：铭牌上的转速是指电动机在额定状态下的转速。
⽤符号“n”表⽰，单位为“转/分”。
接线⽅法：是指电动机在额定电压下，额定⼦绕组的接线⽅法。
⼀半有Y（星形）及△（三⾓形）两种接法。
绝缘等级：是指电动机定⼦绕组所⽤的绝缘材料的等级，它表明电动机所允许的最⾼⼯作温度。
绝缘材料的等级共分为七级，分别是：Y：90°、A：105°、E：120°、B：130°、F：155°、R：180°、C：180°以上温升：是指电动机的绕组温度允许⾼出周围环境温度的数值，也就是电动机绕组温度与周围环境温度之差。
⼯作⽅式：指电动机在额定⼯作情况下，不同⼯作条件和情况允许的持续时间和周期。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电机
属条等触及或接近壳内带电转动部分。
能防止触及或接近机内带电或转动部分。不
5
防尘电机 能完全防止尘埃进入，但进入量不足以影响
电机的正常工作。
2、 电机外壳按防水进入内部程度的防护等级
防护 等级
简称
定义
0 无防护电机 没有专门的防护
1
防滴电机 垂直的滴水应无有害影响
2 15°防滴电机 与铅垂线成15°角范围内的滴水，应无有害影响
有些防护等级型号中还有附加特征字母，例如：IPW23S中的W表示气 候防护式，S表示防水实验是在电机静止状态下进行（防水实验是在电 动机旋转状态下进行，用M表示）。 电动机绝缘等级： 绝缘等级是指电机绕组采用的绝缘材料的耐热等级。电动机常用的绝缘 材料，按其耐热性分有：A、E、B、F、H五种等级。每一绝缘等级的 绝缘材料都有相应的极限工作允许温度（电机绕组最热点的温度）。电 动机运行绕组绝缘最热点的热度不得超过此温度。否则，将加速绕组绝 缘老化，缩短电机寿命；如果温度超过允许值很多，绝缘就会老化，导 致电动机烧毁。其等级温度对照表如下：
进入的电机 近壳内带电或运动部分。
3
防止大于 2.5mm的固体 进入的电机
能防止直径大于2.5mm的固体异物进入壳 内，能防止厚度（或直径）大于2.5mm的工 具、金属线等触及或接近壳内带电或运动部 分。
防止大于1mm 能防止直径大于1mm的固体异物进入壳内， 4 的固体进入的 能防止厚度（或直径）大于1mm的导线或金
工作制是说明电动机能承受负载的情况。根据电动机的运行情况，分为 多种工作制。连续工作制、短时工作制、断续周期工作制是基本的三种 工作制，是用户选择电机的重要方面。 连续工作制：代号S1，是指该电机在铭牌上规定的额定值条件下，能够 长时间连续运行。适用于水泵、鼓风机等恒定负载的设备。 短时工作制：代号S2，是指该电动机在铭牌规定的额定值条件下，能在 限定的时间内短时运行。规定的标准短时持续时间额定有10分钟、30分 钟、60分钟、90分钟四种。适用于转炉倾炉装置及闸门等的驱动。 断续周期工作制：代号S3，是指该电动机在铭牌上规定的额定值下，只 能断续周期性地运行。一个工作周期时间为电动机恒定负载运行时间加 停机和断能时间，规定为10分钟。负载持续率（额定负载持续时间与一 个工作周期时间之比，用百分数表示）规定标准有15%、25%、40%、 60%四种。适用于升降机、起重机等负载设备。
绝缘等级
A
E
Байду номын сангаас
B
F
H
极限工作温 105
120
130
155
180
度℃
电动机防护等级： 电动机的防护等级是从两个方面来考虑的：一是防止人体接触电机内的 带电或转动部分和防止固体异物进入电机内部的防护等级，分为6级； 二是防止水进入电机内部程度的防护等级，分为9级。其防护等级由表 示防护特征的字母IP和两个防护等级的表征数字组成。
1、 电机外壳按防止固体异物进入内部和防止人体接触内部的带电 或运动部分划分的防护等级：
3 防淋水电机 与铅垂线成60°角范围内的淋水，应无有害影响
4 防溅水电机 任何方向的溅水应无有害影响
5 防喷水电机 任何方向的喷水应无有害影响
6 防海浪电机 猛烈的海浪或强力喷水应无有害影响
7
防浸水电机
在规定的压力和时间内浸在水中，进水量应无 有害影响
8
潜水电机
在规定的压力下长时间浸在水中，进入水量应 无有害影响
防护 等级
简称
定义
0
无防护 没有专门的防护
1
防止大于 50mm的固体 进入的电机
能防止直径大于50mm的固体异物进入壳内， 能防止人体的某一大面积部分（如手）偶然 或意外地触及壳内带电或运动部分，但不能 防止有意识的接近这些部分。
防止大于 能防止直径大于12mm的固体异物进入壳内， 2 12mm的固体 能防止手指、长度不超过80mm物体触及或接
