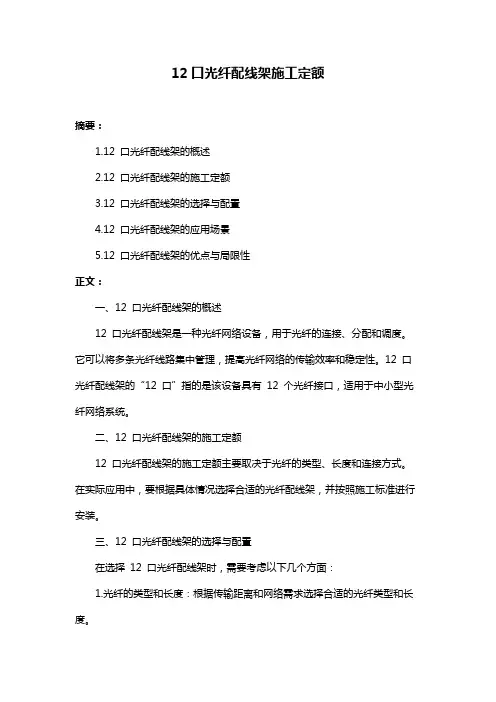

12口光纤配线架施工定额

12口光纤配线架施工定额
摘要：
1.12 口光纤配线架的概述
2.12 口光纤配线架的施工定额
3.12 口光纤配线架的选择与配置
4.12 口光纤配线架的应用场景
5.12 口光纤配线架的优点与局限性
正文：
一、12 口光纤配线架的概述
12 口光纤配线架是一种光纤网络设备，用于光纤的连接、分配和调度。

它可以将多条光纤线路集中管理，提高光纤网络的传输效率和稳定性。

12 口光纤配线架的“12 口”指的是该设备具有12 个光纤接口，适用于中小型光纤网络系统。

二、12 口光纤配线架的施工定额
12 口光纤配线架的施工定额主要取决于光纤的类型、长度和连接方式。

在实际应用中，要根据具体情况选择合适的光纤配线架，并按照施工标准进行安装。

三、12 口光纤配线架的选择与配置
在选择12 口光纤配线架时，需要考虑以下几个方面：
1.光纤的类型和长度：根据传输距离和网络需求选择合适的光纤类型和长度。

2.接口数量：根据实际应用需求选择合适的接口数量。

一般来说，12 口光纤配线架适用于中小型网络系统，如果需求较大，可以考虑选择24 口光纤配线架。

3.双工耦合器：根据光纤传输模式的需求，选择合适的双工耦合器。

四、12 口光纤配线架的应用场景
12 口光纤配线架广泛应用于以下场景：
1.企业网络布线：企业网络布线需要高效、稳定地传输数据，12 口光纤配线架可以满足这一需求。

2.数据中心：数据中心需要处理大量数据，12 口光纤配线架可以提高数据传输速度和稳定性。

3.学校和机关单位：学校和机关单位需要建立稳定的网络环境，12 口光纤配线架可以满足这一需求。

光纤配线架配置说明 (2014-12-8)

光纤配线架配置说明目录光纤配线架配置说明 (1)FP700A (2)一、FP700A+双工LC耦合器FA830SMF (2)二、FP700A+单工SC耦合器FA820SM (3)三、FP700A+单工ST耦合器FA810SM 或（FP700A+单工FC耦合器FA840SM） (3)FP750A (4)一、FP750A+双工LC耦合器FA830SMF (4)二、FP750A+单工SC耦合器FA820SM (4)三、FP750A+单工ST耦合器FA810SM 或（FP750A+单工FC耦合器FA840SM） (5)FP780A (5)一、FP780A+双工LC耦合器FA830SMF (5)二、FP780A+单工SC耦合器FA820SM (5)说明：（本文档仅适用于楼层配线间光纤配线架数量计算）◆公式中，6口和12口，4口和8口连接挡板不能同时混用；如果混用，公式另算。

不同型号的耦合器不能混用，如果混用，公式另算。

◆向上取整，就是小数点后有数值大于0的个位增加1。

◆接入配线架的光纤满配尾纤、满配耦合器。

◆如有表述不清楚或与实物不符的，请以《同方ROTA综合布线产品手册》为准。

FP700AFP700A产品描述：19"机柜式光纤配线架（固定式，包括1个24芯熔接盘，铝制盖板，黑色，最大可至48芯）。

一、FP700A+双工LC耦合器FA830SMF产品清单：光纤配线架FP700A，12SC/24LC型连接面板FP700-12SC/24LC 或6SC/12LC型连接面板FP700-6SC/12LC，连接挡板FP700-BLANK ，24芯熔接盘FP700-S ，LC 光纤耦合器（双工） FA830SMF，单芯尾纤，双芯跳线。

计算公式：1、FP700A数量 =（接入的光纤总芯数/48，向上取整）。

2、FP700-12SC/24LC数量 =（接入光纤总芯数/24，向上取整）。

或光纤面板FP700-6SC/12LC数量 =（接入光纤总芯数/12，向上取整）。

综合布线系统如何计算工程量

用户需要提供以下几点即可：水平使用哪类线缆？（预算和应用来考虑）各楼层的数据点数、语音点数；（实际需求）建筑物的平面图（CAD图）；（计算线缆距离）核心机房在哪栋楼或哪个楼层？（光纤走向和用量）建筑群使用多少芯数的光纤？（无其它用处，一般使用6芯）一、综合布线各系统工程量计算跳线：=数据点数模块：=数据点数+语音点数（为方便，用统一的）面板：双口=数据点单口=数据点数+语音点数首先取线缆平均长度：=(距离机房最远点+距离机房最近点距离)/2*1.1+6(米) 线缆箱数=水平线平均距离*总点数/(305米/水平线平均距离)*1.2（考虑到线材布放的损耗及留有一定的余量)注意：总点数=数据+语音光纤或铜缆使用：=从楼宇的核心机房至各个楼层的距离大对数电缆：=从楼宇的核心机房至各个楼层的距离注意：对数的使用多少看楼层内的语音数量1、数据配线架（包括模块）：=楼宇数据总点数/24或482、110配线架（包括模块）：=楼宇语音总点数/1003、理线架：=数据配线架数*2（交换机也要用到）4、RJ45转RJ11鸭嘴跳线：=楼宇语音总点数5、数据跳线：=楼宇数据总点数u光纤配线架：=光纤芯数（一般一个12口ST机架）6、光纤跳线（ST-LC）：=光纤芯数7、尾纤（ST）：=光纤芯数8、耦合器（ST）：=光纤芯数9、光纤使用量：=各楼宇间距离+适量冗余（常用重铠6芯单模）1、数据配线架（包括模块）：=机房预留数据总点数/242、110配线架（包括模块）：=机房预留语音总点数/1003、理线架：=数据配线架数*2（交换机也要用到）4、RJ45转RJ11鸭嘴跳线线：=机房预留语音总点数5、数据跳线：=机房预留数据总点数核心机房（垂直子系统为铜缆时）：数据配线架（包括模块）：=管理间数/24110配线架（包括模块）：=楼宇语音总点数/100理线架：=数据配线架数*2（交换机也要用到）RJ45转RJ11鸭嘴跳线线：=楼宇语音总点数数据跳线：=管理间数核心机房（垂直子系统为光纤时）：1、光纤配线架：=管理间数*光纤芯数2、光纤跳线（ST-LC）：=管理间数*光纤芯数3、尾纤（ST）：=管理间数*光纤芯数4、耦合器（ST）：=管理间数*光纤芯数二、综合布线各线缆用量计算45RJ-45头的需求量：m=n*4+n*4*15%m:表示RJ-45接头的总需求量n:表示信息点的总量n*4*15%:表示留有的富余信息模块的需求量：m=n+n*3%m：表示信息模块的总需求量n:表示信息点的总量n*3%：表示富余量1、每层楼用线量：C=[0.55*(L+S)+6]*nL:本楼层离管理间最远的信息点距离S：本楼层离管理间最近的信息点距离n:本楼层的信息点总数0.55：备用系数6：端接容差2、C=[0.55(F+N)+6]*mC每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离m为每层信息插座的数量1、最长的线距+最短的线距)/2=平均值(平均值+5米)*点数=总长度总长度/305(标准每箱米数)+2箱=总箱数备注：+的数量也可自己定，第一次的话，宁可多备点，不要事后后悔。

常见的6类弱电系统工程线缆设计及配置计算方法

注1：最长、最短楼层水平距离是从楼层弱电间到最长楼层、最短楼层的实际距离。
注2：若在一个楼层（即一个广播分区）需要有两个扬声器回路，如酒店的客房（或办公楼的办公间）与公共走廊需分为两个回路，则上述的“电缆平均长度”应分别计算，然后再计算出“实际电缆平均长度”，并要注意此时的“水平电缆总根数（即广播分区数）”需“加倍”。
注：最远、最近用户终端距离是从分支器到最近的一个终端用户插座、最远的一个用户终端的实际距离。
B、水平部分分支电缆（通常为RG11），线缆用量计算方法：
电缆平均长度=（最远分支器/终端电阻距离+最近分支器/终端电阻距离）/2
实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)
电缆需要总数=水平电缆总根数x实际电缆平均长度(米)
4、背景音乐及紧急广播系统
4.1水平线缆计算方法：
水平部分线缆（通常为ZR-RVS 2*1.0）：ZR--阻燃RVS--软（R）铜（V）绞（S）线
电缆平均长度=（最长水平距离+最短水平距离）/2+H (H—楼层高)
实际电缆平均长度=电缆平均长度×1.1+(扬声器端接容限)
电缆需要总数=水平电缆总根数（即广播分区数）x实际电缆平均长度(米)
注：最远、最近分支器距离是从楼层分配间的分配器箱到最远、最近分支器的实际距离，包含水平实际路由的距离，若是多层共享一个楼层分配器则还应包含相应楼层高度。
C、主干电缆（通常为RG12或RG11），线缆用量计算方法：
电缆平均长度=（最远楼层分配箱距离+最近楼层分配箱距离）/2
实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)
1.2主干子系统，铜线缆用量计算方法：

光纤配线架(ODF)

光纤配线架（ODF）1技术参数和性能要求响应表序号名称项目标准参数值尺寸Q235以上优质冷轧钢板，顶底框，立柱材料厚材料全部要求度1.5mm以上机架整体采用静电喷表面处理塑处理整体结构拼装式结构操作方式全正面 1 机架机柜应保证电气导通，机架接地有完善的接地系统机架引入光缆弯曲?光缆直径的15倍半径绕纤装置深度 ?140mm储纤单元箱具备走纤通道具备,72芯 2 总容量单架容量 72芯,144芯,144芯72芯 3 配纤箱体容量 48芯24芯熔、配一体化模4 容量 12芯块12芯12芯熔、配分离内导体不大于10m,，5 容量模块经机械耐久性试验后其增值不大于10m,门板锁扣开启次数 ?500次 6 单元箱模块应能兼容性 SC，FC，LC适配器7 FC型光纤活动连接器技术最大值,0.10dB(单模)插入损耗(10次插最大值,0.05dB(多7.1 标准适配器拔后) 模)最大变化量应,0.05dB插入损耗 ?0.35dB(含重复性) FC型单模连接7.2 器 ,35dB(FC/PC)回波损耗插头的光学性能 ,58dB(FC/APC)任一插头通过标准适配器与标准插头的?0.2dB(含重复性)FC型多模连接插入损耗7.3 器两个插头通过任意插头的光学性能适配器连接的插入损?0.3dB耗FC型适配器允许相?0.2dB(单模) FC型适配器的 7.4 对于两个标准插头的光学性能 ?0.1dB(多模) 损耗8 SC光纤活动连接器技术要求最大值,0.10dB(单模)插入损耗(10次插最大值,0.05dB(多8.1 标准适配器拔后) 模) 最大变化量应,0.05dB插入损耗 ?0.35dB(含重复性) SC型单模连接8.2 器插头的光学性,40dB(SC/PC)回波损耗能 ,60dB(SC/APC)任一插头通过标准适配器与标准插头的?0.35dB(含重复性)SC型多模连接插入损耗8.3 器插头的光学性两个插头任意连接能的插入 ?0.5dB损耗SC型适配器或SC型适配器或插座,0.2dB(单模)8.4 插座允许的光学允许相对于两个标准,0.1dB(多模) 性能插头的损耗9 LC型光纤活动连接器技术要求最大值,0.10dB(单模)插入损耗(10次插最大值,0.05dB(多9.1 标准适配器拔后) 模) 最大变化量应,0.05dB插入损耗 ?0.35dB(含重复性) LC型单模连接9.2 器插头的光学性,40dB(LC/PC)回波损耗能 ,60dB(LC/APC)任一插头通过标准适配器与标准插头的?0.2dB(含重复性)插入损耗 LC型多模连接9.3 器插头的光学性两个插头任意连接,0.2dB(单模) 的插入,0.1dB(多模) 损耗2. 技术要求2.1 材料要求机架架体为钣金件，应采用Q235或以上的优质冷钢轧板，立柱等支撑部件厚度?1.5mm，其他部件材料厚度?1.2mm。

常用光缆材料的算法

常用光缆材料的算法：1) 光缆挂钩：布放光缆长度（公里）×2060（≤2条缆时用25mm2规格、≥3条缆时用35mm2规格）。

具体计算分两种情况。

新设吊线时=新设吊线长度(米)×2×1.03，利旧吊线时=光缆长度(米)×2×0.32)拉线衬环：三股（用于7/2.2拉线）、五股（用于7/2.6拉线）、七股（用于7/3.0拉线）。

2个/拉线+吊线终端（5个/km——新设吊线）+光缆预留每处1个，具体计算= 7/2.6拉线×2.02+新设架空吊线(米)×8.1/1000+新设墙壁吊线长度(米)×4.04/100+0.5，计算结果取整。

3)拉线抱箍= 7/2.6拉线×1.01+新设架空吊线(米)×4.04/1000)+0.5，计算结果取整。

4)三眼单槽夹板：每条拉线1只+利旧杆路新设拉线的数量。

5)三眼双槽夹板（D7）：用于7/2.2和7/2.6拉线，算法：2个/拉线+吊线终端（5个/km——新设吊线）+终端杆一处2块。

D9：用于7/3.0拉线，算法：每条4块+辅吊处数×46)1条单股7/2.2拉线：用3.02kg钢铰线+1套地锚铁柄+1套水泥拉线盘+1套拉线抱箍+2个拉线衬环（3股）+2付三眼双槽夹板+0.22kg4.0铁线+0.30kg3.0铁线+0.02kg1.5铁线。

7)1条单股7/2.6拉线：用3.80kg钢铰线+1套地锚铁柄+1套水泥拉线盘+1套拉线抱箍+2个拉线衬环（5股）+2付三眼双槽夹板+0.22kg4.0铁线+0.55kg3.0铁线+0.04kg1.5铁线。

8)镀锌钢绞线7/2.2重量=新设7/2.2架空吊线(米)×0.23+新设墙壁吊线长度(米)×0.23+0.5，计算结果取整。

9)镀锌钢绞线7/2.6重量=新设7/2.6拉线×4.41+0.5，计算结果取整。

【常识】弱电工程线缆设计及配置计算方法

【常识】弱电工程线缆设计及配置计算方法一、综合布线系统1.1 水平子系统，线缆用量计算方法：电缆平均长度=（最远信息点水平距离+最近信息点水平距离）/2+2H（H－楼层高）实际电缆平均长度=电缆平均长度×1.1+(端接容限，通常取6)每箱线缆布线根数=每箱电缆长度/实际电缆平均长度电缆需要箱数=信息点总数/每箱线缆布线根数注：最远、最近信息点水平距离是从楼层配线间（IDF）到信息点的水平实际距离，包含水平实际路由的距离，若是多层设置一个IDF 则还应包含相应楼层高度。

上面的“电缆平均长度”计算公式适应一层或三层设置一个楼层配线间（IDF）的情形。

1.2 主干子系统，铜线缆用量计算方法：电缆平均长度 =（最远IDF距离+最近IDF距离）/2实际电缆平均长度 = 电缆平均长度×1.1+(端接容限，通常取6)每轴线缆布线根数 = 每轴电缆长度/实际电缆平均长度电缆需要轴数 = IDF的总数/每箱线缆布线根数注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到设备间（MDF）的水平距离。

大对数电缆对数按照1：2（即1个语音点配置2对双绞线）计算，并分别选择25/50对电缆进行合理设计。

100对大对数电缆一般不要选择，因施工较困难。

1.3 主干子系统，光缆用量计算方法：光缆平均长度=（最远IDF距离+最近IDF距离）/2实际光缆平均长度=光缆平均长度×1.1+(端接容限，通常取6)光缆需要总量=IDF的总数×实际光缆平均长度注：最远、最近IDF距离是从楼层配线间（IDF）到网中心主配线架（MDF）的实际距离，主要取决于楼层高度和弱电井到MDF的水平距离。

光纤芯数、单模、多模的选择若招标文件有明确的要求，则按要求设计，通用的选择是6芯多模光缆。

二、有线电视系统2.1 星型布线计算法：此方法定义为：所有的楼层分支分配器集中在弱电间内，从每个用户终端（插座）独立敷设一根射频电缆到相应的弱电间与分支分配器联接。

12口光纤配线架施工定额

12口光纤配线架施工定额摘要：1.12口光纤配线架简介2.12口光纤配线架的施工定额计算方法3.12口光纤配线架的配置与应用4.12口光纤配线架的选购与维护正文：一、12口光纤配线架简介12口光纤配线架（ODF）是一种用于光纤通信系统的设备，主要用于固定和保护光纤，提供光纤的接续和分配功能。

它广泛应用于大型网络公司、学校机房等场所。

12口光纤配线架可容纳12根光纤，适用于单芯或双芯传输，具有良好的光学性能和稳定性。

二、12口光纤配线架的施工定额计算方法1.确定光纤配线架的类型：根据实际需求，选择12口或24口光纤配线架。

2.计算光纤芯数：统计接入设备所需的光纤芯数，考虑备用光纤芯数，以确定光纤配线架的容量。

3.选择合适的光纤：根据设备需求，选择合适的光纤规格，如G.652D、G.655等。

4.计算光纤跳线长度：根据设备位置和光纤配线架的距离，计算光纤跳线的长度，考虑余量和预留。

5.确定光纤接头类型：根据设备接口类型，选择合适的光纤接头，如SC、LC、FC等。

6.计算光纤接头数量：光纤接头数量=光纤芯数×光纤跳线长度。

三、12口光纤配线架的配置与应用1.光纤配线架的安装：根据机房环境，选择合适的安装位置，确保光纤配线架稳定可靠。

2.光纤接续：使用光纤剥线钳和光纤接头工具，将光纤剥皮后与光纤接头连接。

3.光纤跳线制作：将光纤接头与光纤跳线连接，确保连接牢固可靠。

4.光纤配线架的标识：对每个光纤接头进行标识，方便后续维护和管理。

5.光纤配线架的维护：定期检查光纤接头和光纤跳线，及时更换损坏部件，确保光纤通信的正常运行。

四、12口光纤配线架的选购与维护1.选购注意事项：- 品牌：选择知名品牌，保证产品质量；- 材质：选择高品质的材料，确保光纤配线架的稳定性和耐用性；- 规格：根据实际需求，选择合适的规格；- 售后服务：了解售后服务政策，确保购买后的售后保障。

2.维护方法：- 定期清洁：使用清洁剂清洁光纤配线架表面和内部，防止灰尘影响光纤传输；- 检查光纤接头：定期检查光纤接头是否损坏、松动，及时更换或维修；- 检查光纤跳线：检查光纤跳线是否损坏、老化，及时更换；- 防止物理损伤：在光纤配线架附近设置警示标志，避免误操作导致的损坏；- 定期检查电源：检查光纤配线架电源是否正常，防止因电源问题导致设备损坏。

光纤配线架的用途或规格说明

光纤配线架的用途或规格说明光纤配线架是一种用于光纤通信系统中的重要设备，它具有多种用途和规格说明。

本文将详细介绍光纤配线架的用途和规格说明，帮助读者更好地了解和应用光纤配线架。

一、光纤配线架的用途1. 光纤接续：光纤配线架用于连接光纤线缆，将来自主干光缆的光信号引入到终端设备中，实现光纤通信的传输。

它提供了一个集中管理和保护光纤的平台，方便维护和维修。

2. 光纤分配：光纤配线架能够将主干光缆的信号分配给不同的分支光缆，实现光纤通信网络的灵活布线。

它具有良好的可扩展性和可调整性，能够满足不同规模和需求的光纤通信系统。

3. 光纤管理：光纤配线架提供了光纤的标识、编号和记录，方便管理和维护。

它可以对光纤进行分类、分组和标记，减少故障排查时间，提高维护效率。

4. 光纤保护：光纤配线架能够保护光纤免受外界环境的影响，如尘埃、湿气、温度变化等。

它具有良好的密封性和防护性能，可以确保光纤通信系统的稳定运行。

二、光纤配线架的规格说明1. 尺寸：光纤配线架的尺寸通常根据光缆的数量和规格来确定。

常见的尺寸有1U、2U、4U等，其中1U为标准尺寸，高度为44.45mm。

尺寸的选择应根据实际需要进行，以满足光纤通信系统的要求。

2. 材质：光纤配线架通常采用金属材质，如冷轧钢板。

金属材质具有良好的强度和稳定性，能够提供充分的保护和支撑。

此外，还有一些光纤配线架采用塑料材质，适用于一些特殊环境和要求。

3. 容量：光纤配线架的容量通常根据光缆的数量和规格来确定。

常见的容量有12芯、24芯、48芯等，其中12芯为标准容量。

容量的选择应根据实际需要进行，以满足光纤通信系统的扩展和发展。

4. 接口：光纤配线架的接口通常采用SC、LC、FC等光纤连接器。

这些接口具有良好的兼容性和可靠性，能够保证光信号的传输质量。

接口的选择应根据实际需要进行，以满足光纤通信系统的连接要求。

5. 安装方式：光纤配线架的安装方式通常有壁挂式和框架式两种。

综合布线工程量的计算方法

综合布线工程量的计算方法在智能化工程之前，做好充足的预算是很重要的。

那么智能化工程怎样做预算？如何算工程量呢？这就需要掌握方法了，这里有些经验，供大家参考。

1、设备材料的计算1、线缆的计算：L = 1.1 × (LMAX(最大)+ LMIN(最小))/ 2 + 6其中：L：为平均每个信息点用线量；LMAX：为最远的信息插座离楼层管理间的距离；LMIN：为最近的信息插座离楼层管理间的距离；6：为端对容差(主要考虑到施工时线缆的损耗、线缆布设长度误差等因素)，其中10%为备用余量。

一箱网线可布置的信息点数量n=305 / L ( n 取整数，省取小数点后面的数字)本工程使用线缆箱数：线缆箱数= 数据点总数量/ n*1.1(考虑到线材布放的损耗及留有一定的余量)当然也可以使用电缆长总和来计算所需电缆箱数。

总共所需电缆箱数=各层电缆长总和/305米*1.1 (1.1考虑的是留有一定的余量)注意：1、总点数=数据+语音还有一点请注意网线的数量一般为300米左右，不到305米，如果这个工程线缆数量比较大的时候，这个也有考虑。

比如穿线设备端预留的线缆长度，也要综合考虑，这个也会根据您的施工队伍的整体施工工艺来判断。

2、模块的计算：为信息点的数量；3、双口面板的数量：总点数/2;4、48口配线架的计算：总点数/48，如果有子配线间应分别计算，即各自覆盖的信息点数/48，然后相加。

5、机柜跳线：从配线架跳接到交换机的跳线+交换机之间的级联线。

6、RJ45头：(机柜跳线+工作站跳线)×2×1.1;7、RJ45头护套：为RJ45头的数量；8、三类大对数的数量：从弱电井通过桥架到机房的距离+富裕量(大一些，因为大对数不能连接的);9、110DW2-100FT配线架(2U)：一个为100对；10、110过线槽：与110配线架的数量一致；11、110背板(4U)：110DW2-100FT配线架数量/2;12、110C4连接块(每包10个)：110DW2-100FT配线架为100对，即100部电话，它由四部分组成，每一部分为25对，即由5个C4连接块和1个C5连接块组成(5×4+1×5=25)，也就是说，100对大对数需要20个C4连接块和4个C5连接块。

光纤配线架的计算
光纤配线架是连接光纤接插件，在综合布线中，出现光纤后才会出现光纤配线架。

而且一根光纤的两端一定会个有一个光纤配线架。

而光纤一般是出现于垂直子系统中的，通俗的说也就是从中心机房到各楼层配线间的数据主干。

以6芯室内多模光纤和24口光纤配线架为例：
假设有一个中心机房和5个楼层配线间，那么，可以确定的是有5条光纤。

此时的光纤配线架就是5（每楼层配线间一个）+1（中心机房一个）=6个
中心机房光纤配线架=4（4芯光纤）*5（5根光纤）=20，20<24，所以只用一个就够了，如果是10根光纤的话，那就是4*10=40，40<48，此时的中心机房需要2个光配了。

还有一种实际操作中经常碰到的情况，一楼即有中心机房也有楼层配线间，在这种情况下，如果所有东西在同一个机柜中，也可以将光纤合到同一个光配中。

举例说明。

6芯室内多模光纤和24口光纤配线架，一个中心机房和5个楼层配线间
如果中心机房和1楼的楼层配线间都在1层，这时，1楼的光纤点数有24个（4*5+4），刚好1个24口的光配够用，所以，这时，我们也可以用5个光配就能解决问题了。
