电路原理图设计步骤
SCH原理图制作过程
1、设计步骤1.1 电路板设计步骤一般而言，设计电路板最基本的过程可以分为三大步骤。
1. 电路原理图的设计电路原理图的设计主要是PROTEL98的原理图设计系统（Advanced Schematic）来绘制一张电路原理图。
在这一过程中，要充分利用PROTEL98所提供的各种原理图绘图工具、各种编辑功能，来实现我们的目的，即得到一张正确、精美的电路原理图。
2. 产生网络表网络表是电路原理图设计（SCH）与印制电路板设计（PCB）之间的一座桥梁，它是电路板自动的灵魂。
网络表可以从电路原理图中获得，也可从印制电路板中提取出来。
3. 印制电路板的设计印制电路板的设计主要是针对PROTEL99的另外一个重要的部分PCB而言的，在这个过程中，我们借助PROTEL98提供的强大功能实现电路板的版面设计，完成高难度的等工作。
1.2 绘制简单电路图1.2.1 原理图设计过程原理图的设计可按下面过程来完成。
（1）设计图纸大小Protel 98/ Schematic后，首先要构思好零件图，设计好图纸大小。
图纸大小是根据电路图的规模和复杂程度而定的，设置合适的图纸大小是设计好原理图的第一步。
（2）设置Protel 98/Schematic设计环境设置Protel 98/Schematic设计环境，包括设置格点大小和类型，光标类型等等，大多数参数也可以使用系统默认值。
（3）旋转零件用户根据电路图的需要，将零件从零件库里取出放置到图纸上，并对放置零件的序号、零件封装进行定义和设定等工作。
（4）原理图布线利用Protel 98/Schematic提供的各种工具，将图纸上的元件用具有电气意义的导线、符号连接起来，构成一个完整的原理图。
（5）调整线路将初步绘制好的电路图作进一步的调整和修改，使得原理图更加美观。
（6）报表输出通过Protel 98/Schematic提供的各种报表工具生成各种报表，其中最重要的报表是网络表，通过网络表为后续的电路板设计作准备。
画电气原理图教程
画电气原理图教程
当我们需要绘制电气原理图时，通常需要使用一些基本的符号和线路连接来表示不同的电气元件和连接关系。
下面是一个简单的电气原理图绘制教程，帮助您快速上手。
1. 绘制电源：
使用一条直线表示电源，通常用两条平行的线，上面标注电源的正负极。
2. 绘制电阻：
使用一个波浪线表示电阻，同时标明电阻的阻值。
3. 绘制电容：
使用两条平行的直线表示电容，中间加上两个大于号（>>）来表示电容的极板。
4. 绘制电感：
使用一个半圆加上一个带箭头的直线表示电感，箭头表示电感的方向。
5. 绘制开关：
使用一个带弯曲线的直线表示开关，用来表示开关的打开或关闭状态。
6. 连接元件：
使用直线将不同的元件连接起来，线与线之间使用小弧线平滑连接。
7. 添加标记：
在电气原理图的适当位置上添加标记，用来标注元件的名称、编号等信息。
通过以上步骤，您可以绘制出一个基本的电气原理图。
当然，在实际应用中，还可能会涉及更多的电气元件和连接方式，但以上的基本教程可以帮助您快速上手电气原理图的绘制。
请注意，在绘制电气原理图时，确保元件的连接关系正确无误，以确保电路的正常工作。
第二章Protel99SE原理图设计基础
2. 使用键盘实现图纸的放大和缩小
• 放大： 按PageUP键，放大绘图区域； • 缩小： 按PageDown键，可以缩小绘图区 域； • 归中： 按Home键，回到工作区中心位置； • 更新： 按End键，刷新当前显示区域； • 移动当前位置： 通过四个方向键来调整实 现。
2.3 图纸属性设置
主要功能
• ：（Edit/Move/Move Selection）移动已 选对象； • ：（View/Toolbars/Drawing Tools）关 闭或打开绘图工具栏； • ：（View/Toolbars/Wiring Tools）关闭 或打开连线工具栏； • ：（Simulate/Setup）打开仿真的选项设 置项；
• 绘制工具分为图形绘制工具和原理图绘制 工具，可以通过菜单命令 View/Toolbars/Drawing Tools和 View/toolbars/Wiring Tools打开和关闭。
4.专用工具
• 一般可以通过主菜单栏的View/Toolbars中的相应条目打 开和关闭。它们有电源与接地工具（Power Objects）， 常用器件工具（Digital Objects），模拟信号源工具 （Simulation Sources），PLD工具（PLD Tools）。
3. 设置图纸的方向
• 对话框左边Options区的Orientation栏用来 设置图纸的方向，横放（图形水平放置） 选Landscape，竖放（图形ቤተ መጻሕፍቲ ባይዱ直放置）选 Portrait。
4. 设置标题栏的类型
• Protel 99 SE提供两种图纸标题栏格式 Standard和ANSI，Standard为普通型， ANSI为美国国家标准类型，可通过对话框 中的Title Block选项决定是否选用。该项选 中后，其右边的下拉菜单才能指定以上两 项标准图纸中的一种。用户也可以按自己 的要求或其他标准重新设计标题栏。

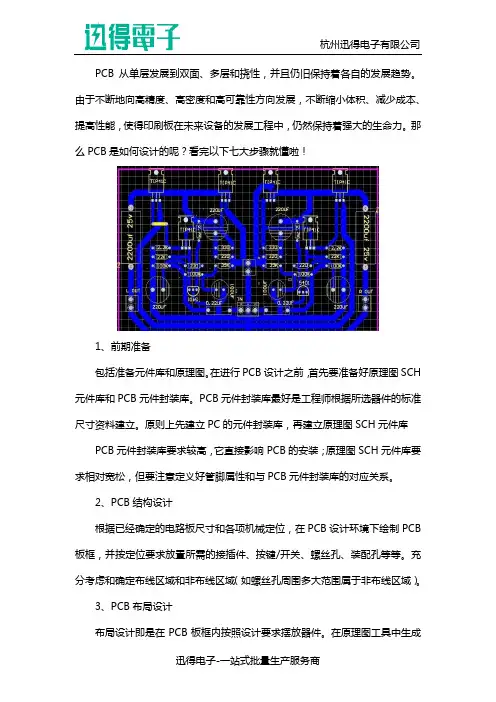

pcb电路板原理图的设计步骤
PCB从单层发展到双面、多层和挠性，并且仍旧保持着各自的发展趋势。
由于不断地向高精度、高密度和高可靠性方向发展，不断缩小体积、减少成本、提高性能，使得印刷板在未来设备的发展工程中，仍然保持着强大的生命力。
那么PCB是如何设计的呢？看完以下七大步骤就懂啦！1、前期准备包括准备元件库和原理图。
在进行PCB设计之前，首先要准备好原理图SCH 元件库和PCB元件封装库。
PCB元件封装库最好是工程师根据所选器件的标准尺寸资料建立。
原则上先建立PC的元件封装库，再建立原理图SCH元件库PCB元件封装库要求较高，它直接影响PCB的安装；原理图SCH元件库要求相对宽松，但要注意定义好管脚属性和与PCB元件封装库的对应关系。
2、PCB结构设计根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB 板框，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。
充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。
3、PCB布局设计布局设计即是在PCB板框内按照设计要求摆放器件。
在原理图工具中生成网络表（Design→Create Netlist），之后在PCB软件中导入网络表（Design →Import Netlist）。
网络表导入成功后会存在于软件后台，通过Placement操作可以将所有器件调出、各管脚之间有飞线提示连接，这时就可以对器件进行布局设计了。
PCB布局设计是PCB整个设计流程中的重要工序，越复杂的PCB板，布局的好坏越能直接影响到后期布线的实现难易程度。
布局设计依靠电路板设计师的电路基础功底与设计经验丰富程度，对电路板设计师属于较高的要求。
初级电路板设计师经验尚浅、适合小模块布局设计或整板难度较低的PCB布局设计任务。
4、PCB布线设计PCB布线设计是整个PCB设计中工作量大的工序，直接影响着PCB板的性能好坏。
在PCB的设计过程中，布线一般有三种境界：首先是布通，这是PCB 设计的基本的入门要求；其次是电气性能的满足，这是衡量一块PCB板是否合格的标准，在线路布通之后，认真调整布线、使其能达到好的电气性能；再次是整齐美观，杂乱无章的布线、即使电气性能过关也会给后期改板优化及测试与维修带来极大不便，布线要求整齐划一，不能纵横交错毫无章法。

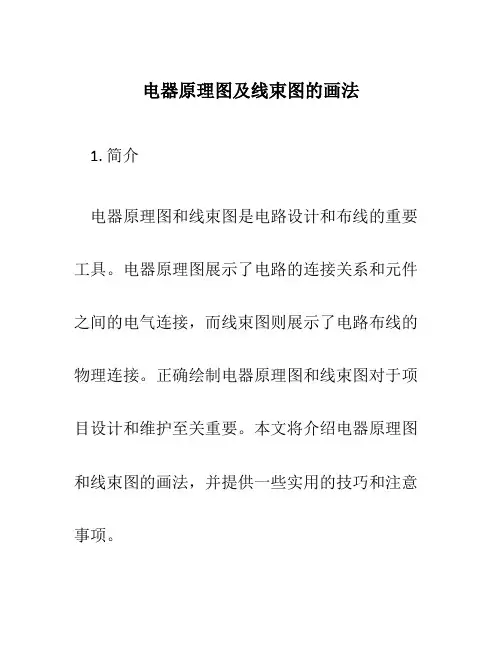

电器原理图及线束图的画法
电器原理图及线束图的画法1. 简介电器原理图和线束图是电路设计和布线的重要工具。
电器原理图展示了电路的连接关系和元件之间的电气连接，而线束图则展示了电路布线的物理连接。
正确绘制电器原理图和线束图对于项目设计和维护至关重要。
本文将介绍电器原理图和线束图的画法，并提供一些实用的技巧和注意事项。
2. 电器原理图的画法2.1 元件符号在电器原理图中，各种电子元件用标准的符号表示。
常见的元件符号包括电源、电阻、电容、电感、开关等。
下面是一些常见元件符号的示例：•电源：表示为符号“V”或者长方形框。
•电阻：表示为倾斜的矩形。
•电容：表示为平行的两条线段和字母“C”。
•电感：表示为螺线圈或者波浪线段。
•开关：表示为不同形状的连接线。
绘制电器原理图时，要根据实际元件进行选择和调整元件符号。
2.2 连接线连接线用于表示元件之间的连接关系。
连接线可以是直线，也可以是曲线。
在电器原理图中，连接线必须清晰、整齐地连接到元件的引脚上，以确保正确的连接。
可以使用箭头表示电流的方向，也可以使用标号表示信号的传递。
2.3 标号和注解标号和注解用于对元件和连接线进行说明。
标号可以用于标识元件的类型、值或者电路的特性。
注解通常用于解释电路中的特殊条件或者功能。
标号和注解应清晰可读，避免与其他元素重叠。
2.4 绘图工具绘制电器原理图时，常用的绘图工具包括计算机辅助绘图软件（如AutoCAD、Visio等）和手绘工具（如铅笔、直尺、曲线板等）。
选择合适的绘图工具将极大地提高绘制效率和质量。
3. 线束图的画法3.1 线束图的目的线束图是在电器原理图基础上绘制的布线图，用于显示电路元件之间的物理连接和线束的路径。
线束图是实际布线的参考，有助于工程师进行复杂电路的安装、调试和维护。
3.2 绘制线束图的步骤绘制线束图的主要步骤如下：1.确定布线数量和路径。
了解电路的功能和布线需求，确定线束的数量、布线路径和接口位置。
2.绘制布线路径。
使用绘图软件或者手绘工具，在基础图纸上绘制主线和分支线的路径。

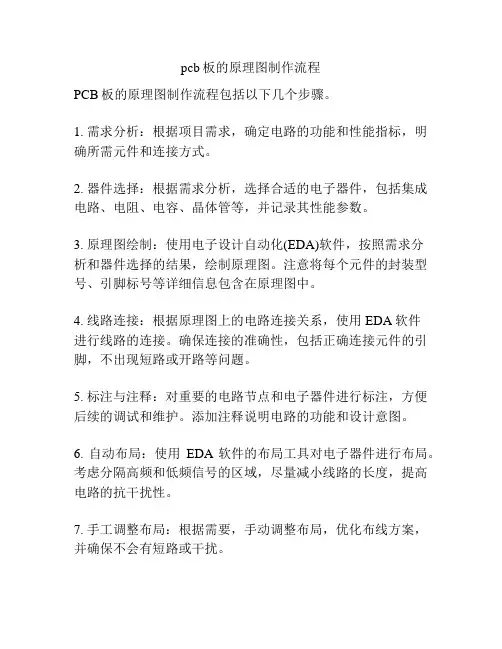

pcb板的原理图制作流程
pcb板的原理图制作流程PCB板的原理图制作流程包括以下几个步骤。
1. 需求分析：根据项目需求，确定电路的功能和性能指标，明确所需元件和连接方式。
2. 器件选择：根据需求分析，选择合适的电子器件，包括集成电路、电阻、电容、晶体管等，并记录其性能参数。
3. 原理图绘制：使用电子设计自动化(EDA)软件，按照需求分析和器件选择的结果，绘制原理图。
注意将每个元件的封装型号、引脚标号等详细信息包含在原理图中。
4. 线路连接：根据原理图上的电路连接关系，使用EDA软件进行线路的连接。
确保连接的准确性，包括正确连接元件的引脚，不出现短路或开路等问题。
5. 标注与注释：对重要的电路节点和电子器件进行标注，方便后续的调试和维护。
添加注释说明电路的功能和设计意图。
6. 自动布局：使用EDA软件的布局工具对电子器件进行布局。
考虑分隔高频和低频信号的区域，尽量减小线路的长度，提高电路的抗干扰性。
7. 手工调整布局：根据需要，手动调整布局，优化布线方案，并确保不会有短路或干扰。
8. 线路布线：使用EDA软件的布线工具进行线路的布线。
遵循规则，分配线宽、间距和层数，确保布线的可靠性和稳定性。
9. 贴片元件布置：根据线路布线的情况，调整贴片元件的位置，使得布线更加顺畅和合理。
10. DRC检查：进行设计规则检查(DRC)，确保电路符合制造工艺的要求，如最小线宽、最小孔径等。
11. 输出生成：根据设计要求，生成PCB板的制造文件，如Gerber文件，以便进行后续的PCB制造和组装。
以上是PCB板的原理图制作流程，根据这个流程可以完成整个原理图设计的过程。
设计电路原理图步骤
设计电路原理图步骤
1. 确定项目的需求和目标，包括电路所需的功能、输入输出接口、电压和电流要求等。
2. 根据项目需求，选择适当的元器件，包括电阻、电容、电感器、晶体管等。
3. 绘制电路图形，按照信号流动的顺序和连接方式，将选定的元器件按照正确的方向和位置连接起来。
使用符号来表示不同的元器件。
4. 定义和标记每个连接点，为了方便阅读和调试，可以使用不重复的编号来标记连接点。
5. 添加适当的电源和接地符号，并将其正确连接至电路中。
6. 绘制信号和电源之间的连接线，确保正确连接，且线条不会相互交叉或重叠。
7. 添加其他必要的标记，例如电阻、电容和电感的值、晶体管类型等。
8. 仔细检查原理图，确保没有任何错误或遗漏，检查连接是否正确、元件是否正确放置和连接。
9. 若有需要，可以添加补充说明、注意事项或其他相关文本信息，以增加清晰度和易读性。
10. 根据需要，绘制附加的原理图页或细分模块，以便更清晰地表示整个电路的结构和功能。
11. 最后，保存原理图文件，并准备进行电路模拟、布局和制造等后续步骤。
电路原理图设计过程
电路原理图设计过程
电路原理图设计过程如下：
1. 确定电路要实现的功能和需要连接的元件。
根据实际需求，确定电路中需要使用的各种元件，如电源、开关、电阻、电容、电感等。
2. 绘制电路图的基本框架。
根据电路的功能和元件的连接关系，用简单的线条和符号将各个元件连接起来，形成电路图的基本框架。
3. 逐步添加具体的元件和连接。
根据电路的需要，逐步添加各种元件，并按照其规定的连接方式进行连接。
在连接过程中，需要注意元件之间的参考设计和电流/电压的方向。
4. 完善电路图的细节。
根据实际情况，进行电路图的细化设计，包括添加标注、调整元件位置、调整线条的布局等，使电路图更加清晰易懂。
5. 检查电路图的正确性。
通过仔细检查每个元件的连接关系和电路的逻辑关系，确保电路图的正确性。
可以进行逐个元件的检查，也可以通过模拟电路进行实际测试。
6. 编制电路图的说明文档。
根据电路图的设计结果，编写相应的说明文档，包括电路图的基本信息、元件连接方式、电流/
电压的分析等，方便其他人理解和使用该电路图。
7. 存档和备份电路图。
将设计好的电路图进行存档和备份，以备后续需要进行修改或重用时使用。
以上就是电路原理图设计的基本过程，注意避免在文中重复出现相同的标题文字，以保持文档的清晰和易读性。
如何画电路原理图
如何画电路原理图
要画电路原理图，可以使用专业的电路绘制软件，如CAD软件、电路设计软件等。
以下是一般绘制电路原理图的步骤：
1. 打开电路绘制软件，并创建一个新的绘图文件。
2. 使用软件中的绘图工具，如画线工具、矩形工具、文本工具等，根据电路原理图的要求来绘制电路图中的各个元件、连接线等。
3. 在绘制连接线时，注意将线条连接到正确的端口或引脚上，并保持线条的正确走向。
可以使用直线连接、弯曲连接或者箭头标注来表示连接线的走向。
4. 绘制各个电子元件，如电源、电阻、电容、电感、晶体管等。
使用软件提供的元件库，将相应的元件拖动到绘图区域，并调整元件的大小和位置。
5. 在电路图中标注元件的参数，如电阻值、电容值等。
使用软件中的文本工具，在相应的元件旁边加上相应的文本标签。
6. 绘制电路的基本符号，如电源符号、接地符号等。
这些符号可以从软件的元件库中选择，并加入到正确的位置。
7. 调整整个电路原理图的布局和样式，确保图形清晰、易读，并合理利用空间。
8. 最后，根据需要，保存电路原理图为图片格式（如JPEG、PNG等）或者输出为打印文件。
请注意，不要在电路原理图中添加任何与标题相关的文字，以避免与问题要求相悖。
绘制电路原理图时，应该尽量确保图形简洁明了、符合电路布局的规范，并使用图例或其他方式来清晰表示不同元件、线路之间的逻辑关系。
分为四个主要步骤1、电路原理图设计2、产生网络表3、印制电路(精)
一、画导线 二、画总线 三、画总线出入端口 四、设置网络名称 五、放置电源和接地符号 六、放置元件 七、放置输入输出点
绘图工具栏的使用
由于图形对象并不具备电气特性，所以在做电气规则 检查ERC和转换成网络表时，他们并不产生任何影响， 也不会附加在网络表数据中
绘制椭圆狐线 绘制多边形
绘制曲线插入文字 插入文 字框
绘制直线
绘制实心 直角矩形
将剪贴板 上的内容 矩阵排列
绘制实心 圆角矩形
绘制椭圆 形及圆形
绘制饼图 插入图片
第七章 电气规则测试
电气规则检查（ERC）
Protel99可以对原理图进行电气法则测试（ERC）。利用软 件找到原理图中的人为疏忽，提供测试报告，并在可能的错误 之处做好标记。
画完原理图后，执行Tools下的ERC命令，此时将弹出如图 所示的ERC设置对话框。
l Mulitiple Net Name On Net：同一网络图命名为多个网络名。 l Unconnected Net Labels：未连接的网络标号。 l Unconnected Power Objects：未连接的电源/接地符号。 l Duplicate Sheet Numbers：电路图编号重复。 l Duplicate component Numbers：元件编号重复。 l Bus Lable Format Errors ：总线标号格式错误。 l Floating Input Pins:输入引脚浮空。 l Suppress Warnings：不进行错误警报。 l Create Report File：将错误结果存入报告文件（文件名与原理图文件相同，后 缀为.ERC）。 l Add Error Markers：在错误或者警报错误处加入一个红色的错误标记“ ”。 l Descend Into Sheet Parts：对该原理图涉及到的子模块原理图也进行ERC检 测。
PCB设计的一般步骤
PCB设计的一般步骤PCB（Printed Circuit Board）设计是将电子元器件通过导线和连接器连接在一起，形成一个完整的电路板，用于支持电子设备的运行。
下面是一般的PCB设计步骤，涵盖了从设计规范、电路原理图设计、PCB布局、布线、制造、组装等各个方面。
1.确立设计规范：2.电路原理图设计：在确认设计规范后，设计师将根据功能要求绘制电路原理图。
原理图是电路设计的基础，其中包括电子元器件的连接方式、信号流向、电源分配等。
3.选择元器件：根据电路原理图，选择适合的电子元器件。
这包括确定元器件的型号、封装和规格，以满足性能要求和PCB设计的限制。
4.PCB布局：布局是PCB设计中最重要的阶段之一，设计师需要根据电路原理图将元器件放置在PCB板上，并确定元器件之间的连接方式和走线需求。
在布局过程中，需要考虑信号完整性、电源分配、散热和EMC（电磁兼容性）等因素。
5.调整布局：根据布局的初始结果，设计师可能需要针对信号完整性、电源噪声等问题进行优化调整，以确保电路的正常运行和性能指标的达到。
6.信号完整性设计：在PCB布局的同时，需要考虑信号完整性。
这包括减少信号的传输延迟、抑制信号噪音和干扰、确保信号的波形质量等。
通过考虑高速信号的传播和回流路径，使用适当的阻抗匹配和终端电阻来提高信号完整性。
7. 布线（Routing）：在完成布局后，设计师将根据电路原理图绘制布线规则，将各个元器件之间的电气连接通过导线进行布线。
布线需要考虑信号完整性、信号和电源噪声、EMC等要求，并尽量减少交叉干扰和电流回路。
8.调整布线：布线完成后，可能需要对布线结果进行调整。
这包括调整导线宽度、间距和层数，优化电源和地平面的布置，使其更好地满足性能和制造要求。
9.生成制造文件：完成布线后，需要生成制造文件，包括Gerber文件、钻孔文件、贴片文件等。
这些文件将用于PCB制造和组装过程。
10.PCB制造：根据制造文件，将PCB板交由专业的PCB制造厂进行制造。
简述电路原理图的设计流程
简述电路原理图的设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!简述电路原理图的设计流程电路原理图是电子工程设计的基础，它清晰地描绘了电路的连接方式和工作原理。
EDA简单电路原理图设计
EDA简单电路原理图设计
这里是EDA（电子设计自动化）简单电路原理图设计的步骤：
1. 确定电路功能：首先，确定所需的电路功能，例如电源电压稳定器、信号放大器等。
这将有助于我们选择正确的元器件并创建正确的电路结构。
2. 选择元器件：根据电路设计要求，选择合适的元器件，例如二极管、晶体管、电阻、电容、电感器等。
选择良好的元器件是实现高性能、可靠电路的关键。
3. 画电路原理图：通过EDA软件，创建电路原理图。
根据所
选元器件添加相应的符号，并将它们连接在一起，以实现电路功能。
4. 进行仿真测试：通过EDA软件对电路原理图进行仿真测试，以验证其功能和性能。
如果测试结果不理想，则需要进行调整和优化。
5. 绘制布线图：确定元器件位置和布线路径，以便完成电路板设计。
6. 生成电路板布局：通过EDA软件生成电路板的布局，包括
元器件位置、布线路径和焊盘等细节。
7. 输出生成的Gerber文件：Gerber文件是将电路板设计发送
到制造商进行生产的必要文件。
这些步骤是EDA简单电路原理图设计中的主要步骤。
需要注意的是，在进行电路板设计和制造之前，还需要进行一些其他的验证和测试，以确保电路的可靠性和稳定性。
绘制简单电路原理图【PPT课件】
❖ 电路图中主要由电子元器件、导线、电源
等电气对象组成。
电
子
线 路
三、任务实施过程
设
计 绘制电路原理图流程:
PROTEL99SE
任务二 绘制简单电路原理图
电 子 线 路 设 计
任务二 绘制简单电路原理图
原理图环境设置
PROTEL99SE
❖ 设置图纸图幅
❖ 设置图纸标题栏
菜单命令Design/Options…
❖ 设置方向
电 子
❖ 设置图纸网格、光标
菜单命令Tools/Preferences…
线
Graphical Editing
路 设
❖ 工具栏的打开与关闭
计 ❖ 设计管理器的打开与关闭
任务二 绘制简单电路原理图
绘制电路原理图步骤
1、加载或卸载元件库
PROTEL99SE
2、放置元器件
(1)单个元件的移动 (2)多个元件的移动
注意:接地网络名的修改
电 7、放置网络标号
子
两者区别
线 路
8、放置文本
设 计
9、保存电路原理图
PROTEL99SE
任务二 绘制简单电路原理图
实训练习
P28-32
电 子 线 路 设 计
(3)元件的旋转 (4)元件的镜像
电 子
3、编辑各元器件属性
线
路 设
编号、封装值、标称值
计 4、放置电连接线
(5)元件对齐
※注意:导线不要将元件管脚覆盖
任务二 绘制简单电路原理图
PROTEL99SE
5、放置电连接点
注意:(1)放置电接点的位置:并联、交叉 (2)图中多余电接点的原因:连线问题
硬件电路设计流程系列--原理图设计
一、设计前的准备工作1.1 规划好各种电容值，电阻值，电感值，磁珠，二极管的封装1.1.1 陶瓷电容，统一命名为C…0.1Uf, 0.01Uf, 0.001uF的建议用C0402封装，这样Layout时，才能尽可能的把去耦电容放到BGA的底下，减少引线电感1uF以下的不常见电容用C0603（如560pF，27pF，10pF等）2.2uF-10uF的建议用C08051.1.2 极性电容*_P使用极性电容时，要考虑耐压值，比如同为100UF，封装不同，耐压值就不同47uF以上建议用C3528_P的22uF-47uF的用C1206_P1.1.3 电阻，统一命名为R….0ohm,22ohm,33ohm,10K,20k,2k等用量比较大的，建议用R0402，以减小PCB板的使用面积其它阻值的电阻，包括精密电阻封装建议用R0603功率电阻，要考虑耐功率大小1.1.4 电感，统一命名为L…选定电感的封装的时候，一定要做市场实地调查，同时要考虑电感要承受的电流大小。
建议先评估好电流大小之后，再根据电流的大小去市场上购买电感，然后再回来做封装。
1.1.5 磁珠，统一命名为L…1.1.6 LED灯，统一命名为LED…1.2 规划各芯片的封装，封装名（footprint）库（footprint）可以先不做，但是封装名（footprint）要先定义出名字1.3 设计Symbol从芯片供应商的官方网站上找symbol，或者借助Capture的Internet Component Assistant(ICA)进行检索，如果再找不到就只能自己做symbol了，方法还是建议用把芯片手册中的PIN number和PIN name复制，粘贴，整理到excel中，然后复制到Allegro PCB Librarian part developer中，制作完毕之后再转成Capture的格式。
二、Review原理图时的注意事项1、不能完全相信公版的设计，比如TI某开发板供应商提供了一款DSP的原理图，但是该DSP的原理图的核心芯片的封装和TI现在产品库里面的却不相同，原因就是该开发板供应商当时设计时用的是TI的样片，而该样片和后来release的产品的封装不同。
