击实试验实施细则

土工作业指导书击实试验实施细则

文件编号：

版本号：

编制：

批准：

生效日期：

击实试验实施细则

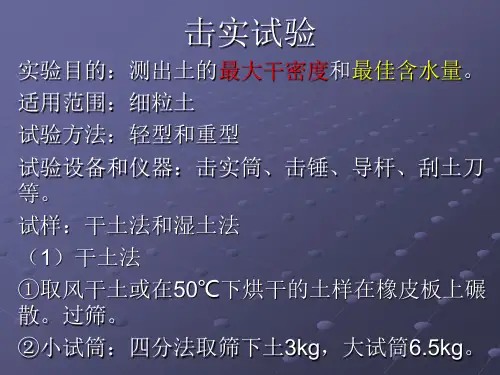

1. 目的

为了规范标准固结试验中的各个环节，特制定本细则。

2. 适用范围

本试验分轻型击实和重型击实。轻型击实试验适用于粒径小于5mm的粘性土，重型击实试验适用于粒径不大于20mm的土。采用三层击实时，最大粒径不大于40mm。

3. 引用文件

GB/T50123-1999 土工试验方法标准。

4. 检测设备

本试验所用的主要仪器设备，应符合下列规定：

a、击实仪的击实筒和击锤尺寸应符合下表规定：

b、天平：称量200g，最小分度值，0.01g。

c、台秤：称量10kg，最小分度值5g。

d、标准筛：孔径为20mm、40mm和5mm。

e、试样推出器：宜用螺旋式千斤顶颧液压式千斤顶，如无此类装置，亦可用刮刀和修

土刀从击实筒中取出试样。

5．操作步骤进行：

5．1试样的制备：

5．1．1干法试样制备：

a ．用四分法取代表性土样20kg （重型为50kg ），风干碾碎，过5mm （重型过20mm 或40mm ）筛，将筛下土样拌匀，并测定土样的风干含水率。根据土的塑限预估最优含水率，并制备5个不同含水率的一组试样，相邻2个含水率的差值宜为2%。

注：轻型击实中5个含水率中应有2个大于塑限，2个小于塑限，1个接近塑限。 b ．湿法制备试样按下列步骤进行：取天然含水率的代表性土样20kg （重型为50kg ），碾碎，过5mm 筛（重型过20mm 或40mm ），将筛下土样拌匀，并测定土样的天然含水率。根据土样的塑限预估最优含水率，并选择至少5个含水率的土样，分别将天然含水率的土样风干或加水进行制备，应使制备好的土样水分均匀分布。 5．2击实试验应按下列步骤进行：

a ．将击实仪平稳置于刚性基础上，击实筒与底座联接好，安装好护筒，在击实筒内壁均匀涂一薄层润滑油。称取一定量试样，倒入击实筒内，分层击实，轻型击实试样为2～5kg ，分3层，每层25击；重型击实试样为4～10kg ，分5层，每层56击，若分3层，每层94击。每层试样高度宜相等，两层交界处的土面应刨毛。击实完成时，超出击实筒顶的试样高度应小于6mm 。

b.卸下护筒，用直刮刀修平击实筒顶部的试样，拆除底板，试样底部若超出筒外，也应修平，擦净筒外壁，称筒与试样的总质量，准确至1g ，并计算试样的湿密度。

c.用推土器将试样从击实筒中推出，取2个代表性试样测定含水率，2个含水率的差值应不大于1%。

d.对不同含水率的试样依次击实。 6．计算结果：

6．1试样的干密度按下式计算： i

d ω01.01ρρ0

+=

6．2干密度和含水率的关系曲线，应在直角坐标纸上绘制。并应取曲线峰值点相应的纵坐标为击实试样的最大干密度，相应的横坐标为击实试样的最优含水率。当关系曲线不能绘出峰

值点时，应进行补点，土样不宜重复使用。

6．3气体积等于零（即饱和度100%）的等值线应按下式计算，并应将计算值绘于关系曲线上。

100)1-ρρ(

ω×=s

d w set G 式中 set ω------试样的饱和含水率（%）； w ρ------温度4℃时水的密度（g/cm 3）； d ρ------试样的干密度（g/cm 3）； Gs------土颗粒比重。

6．4轻弄击实试验中，当试样中粒径大于5mm 的土质量小于或等于试样总质量的30%时，应对最大干密度和最优含水率进行校正。 a.最大干密度应按下式校正： 2

5

max 5max .ρρ-11'ρs w d d G P

P +=

式中 m ax 'ρd ------校正后试样的最大干密度（g/cm 3）； P5------粒径大于5mm 土的质量百分数（%）； G s2------粒径大于5mm 土粒的饱和面干比重。

注：饱和面干比重指当土粒呈饱和面干状态时的土粒总质量与相当于土粒总体积的纯水4℃时质量的比值。

b.最优含水率应按下式进行校正，计算至0.1%。 ab opt opt P P .ω)-1(ω'ω55+=

式中 opt 'ω------校正后试样的最优含水率（%）； opt ω------击实试样的最优含水率（%）；

ab ω------粒径大于5mm 土粒的吸着含水率（%）。

7. 相关质量记录表格7．1 击实试验记录表
