实验五 CMI编译码原理及CMI码光纤传输系统
实验五CMI编译码原理及CMI码光纤传输系统学号：XXX 姓名：XXX一、实验目的1.了解线路码型的用途2.掌握 CMI 编译码的方法二、实验内容1.CMI 码的光纤传输三、实验仪器1.光纤实验系统 1 台2.光纤跳线 1 根3.示波器1台四、实验原理1.线路码型数字光纤通信与数字电缆通信一样，在其传输信道中，通常不直接传送终端机（例如 PCM 终端机）输出的数字信号，而需要经过码型变换，使之变换成为适合于传输信道传输的码型,称之为线路码型. 在数字电缆通信中, 电缆中传输的线路码型通常为三电平的三阶高密度双极性码 , 即 HDB3 码，它是一种传号以正负极性交替发送的码型。
在数字光纤通信中由于光源不可能发射负的光脉冲，因而不能采用 HDB3 码，只能采用0 1 二电平码。
但简单的二电平码的直流基线会随着信息流中0 1 的不同的组合情况而随机起伏，而直流基线的起伏对接收端判决不利，因此需要进行线路编码以适应光纤线路传输的要求。
线路编码还有另外两个作用：其一是消除随机数字码流中的长连0 和长连 1 码，以便于接收端时钟的提取。
其二是按一定规则进行编码后，也便于在运行中进行误码监测，以及在中继器上进行误码遥测。
2.CMI 码CMI（Coded Mark Inversion）码是典型的字母型平衡码之一。
CMI 在 ITU-T G.703 建议中被规定为 139 264 kbit/s（PDH 的四次群）和 155 520 kbit/s（SDH 的 STM-1）的物理/电气接口的码型。
其变换规则如下表所示：CMI 由于结构均匀，传输性能好，可以用游动数字和的方法监测误码，因此误码监测性能好。
由于它是一种电接口码型，因此有不少139 264 kbit/s 的光纤数字传输系统采用CMI 码作为光线路码型。
除了上述优点外，它不需要重新变换，就可以直接用四次群复接设备送来的CMI 码的电信号去调制光源器件，在接收端把再生还原的CMI 码的电信号直接送给四次群复用设备，而无须电接口和线路码型变换/反变换电路。
sdh原理
sdh原理SDH原理。
SDH（Synchronous Digital Hierarchy）是一种同步数字传输体系结构，它是一种用于光纤通信系统中的传输标准。
SDH原理是基于同步传输技术，它将低速率的数字信号通过多路复用技术组合成高速率的数字信号，然后通过光纤传输。
SDH原理的核心是同步传输和多路复用技术，下面将就SDH原理进行详细介绍。
首先，SDH原理中的同步传输技术是指在传输过程中，发送端和接收端的时钟是同步的。
这种同步传输技术可以保证传输过程中的时钟同步，从而避免了由于时钟不同步而导致的传输错误。
同步传输技术是SDH原理的基础，它保证了数字信号的可靠传输。
其次，SDH原理中的多路复用技术是指将多个低速率的数字信号通过多路复用器组合成一个高速率的数字信号进行传输。
多路复用技术可以充分利用传输介质的带宽，提高传输效率，同时也可以减少传输成本。
SDH原理中的多路复用技术可以将不同速率的数字信号进行有效地整合和传输。
另外，SDH原理中的光纤传输技术是指使用光纤作为传输介质进行数字信号的传输。
光纤传输技术具有传输速度快、传输距离远、抗干扰能力强等优点，可以满足大容量、高速率的数字信号传输需求。
SDH原理中的光纤传输技术是实现高速率数字信号传输的重要手段。
总之，SDH原理是基于同步传输、多路复用和光纤传输技术的一种数字传输体系结构。
它具有传输速度快、传输容量大、传输可靠等优点，可以满足高速率数字信号传输的需求。
SDH原理在光纤通信系统中得到了广泛应用，成为了光纤通信系统中的主流传输标准。
以上就是关于SDH原理的介绍，希望能够对大家有所帮助。
如果您对SDH原理还有其他疑问，可以继续深入了解，相信会对您的学习和工作有所帮助。
第4章数字光纤通信系统(1)
2024/7/7
3
3、光纤通信的发展可以粗略地分为三个阶段：
第一阶段(1966-1976年)，这是从基础研究到商
业应用的开发时期。实现了短波长(0.85μm)低速率
(45或34Mb/s)多模光纤通信系统。
所以灵敏度也是反映光纤通信系统质量的 重要指标。
2024/7/7
18
4.2 光纤和光器件
一、光纤
1、光纤 光纤就是导光的玻璃纤维的简称, 是石英玻璃丝,
它的直径只有0.1 mm，它和原来传送电话的明线、 电缆一样，是一种新型的信息传输介质，但它比以 上两种方式传送的信息量要高出成千上万倍， 可达 到上百千兆比特/秒,而且衰耗极低。
2024/7/7
7
3. 重量轻、 光纤重量很轻，直径很小。即使做成光缆，在
芯数相同的条件下，其重量还是比电缆轻得多，体
积也小得多。表给光缆和标准同轴电缆的重量和截
面积的比较。
表 光缆和电缆的重量和截面积比较
项目
8芯
18 芯
光缆
电缆
光缆
电缆
重量/(kg·m-1) 0.42
6.3
0.42
重量比
1
15
1
4.1 数字光纤通信系统概述
一、光纤通信发展史和现状
1、探索时期的光通信: 中国古代用“烽火台”报警，欧洲人用旗语传
送信息， 这些都可以看作是原始形式的光通信。
1880年，美国人贝尔(Bell)发明了用光波作载 波传送话音的“光电话”。光电话证明了用光波作
为载波传送信息的可行性。贝尔光电话是现代光通
发射
光纤数字传输系统-继续教育试题及答案
光纤数字传输系统（每日一练）单项选择题（共10 题)1、对信号进行编码的是（）(A)•A,发信机•B,收信机•C,信源•D,信元答题结果：正确答案：A2、SDH的段开销的列数为（）(A)•A,（1~9）×N•B,（1~10）×N•C,（1~12）×N•D,（1~15）×N答题结果：正确答案：A3、SDH的再生段开销的起止行、列序号为（）(D)•A,1~3，（1~9）×N•B,1~5，（1~10）×N•C,7~3，（1~12）×N•D,5~9，（1~9）×N答题结果：正确答案：D4、SDH同步数字传输系统中STM-1等级代表的传输速率为（）(B)•A,155.080Mbps•B,155.520Mbps•C,622.080Mbps•D,622.520Mbps答题结果：正确答案：B5、SDH光纤传送网是一个灵活的、兼容的、可靠的、可以实行集中智能化管理的网络。
SDH的本质是（）(D)•A,采用标准的光接口•B,一种新设备同步复用设备•C,一种新的大容量高速光纤传输系统•D,一种新的网络技术同步传输体系答题结果：正确答案：D6、SDH的矩形块状帧结构的规模为（）(B)•A,9，261×N•B,9，270×N•C,9，300×N•D,9，600×N答题结果：正确答案：B7、在我国采用的SDH复用结构中，如果按2.048Mb/s信号直接映射入VC-12的方式，一个VC-4中最多可以传输2.048Mb/s信号的路数为（）(C)•A,30•B,32•C,63•D,64答题结果：正确答案：C8、将模拟信号变成离散信号的环节是（）(C) •A,采集•B,变换•C,抽样•D,量化答题结果：正确答案：C9、对信号进行解码的是（）(B)•A,发信机•B,收信机•C,信源•D,信元答题结果：正确答案：B10、SDH的净负荷矩阵开始的第一行第一列起始位置为（）(B) •A,1，9×N•B,1，10×N•C,1，9×（N+1）•D,1，270×N答题结果：正确答案：B多项选择题（共5 题)1、网络传输性能的考核技术指标有（）(ABC)•A,误码特性•B,抖动性能•C,漂移性能•D,传输速率答题结果：正确答案：ABC2、SDH映射方法有（）(ACD)•A,异步映射•B,比特异步映射•C,比特同步映射•D,字节同步映射答题结果：正确答案：ACD3、将离散信号变成数字信号的步骤是（）(BC) •A,取样•B,量化•C,编码•D,转换答题结果：正确答案：BC4、SDH电接口测试内容主要有（）(ABC) •A,误码指标（2M电口）•B,电接口允许比特容差•C,输入抖动容限•D,失真度答题结果：正确答案：ABC5、SDH的工作模式有（）(AB)•A,浮动VC模式•B,锁定TU模式•C,浮动TU模式•D,锁定VC模式答题结果：正确答案：AB判断题（共10 题)1、光纤数字传输系统2M电口背景块误码比BBE R≤5.5×10-8(A)•A、正确B、错误答题结果：正确答案：A2、SDH的帧结构以字节为单位进行传输(A)•A、正确B、错误答题结果：正确答案：A3、光纤数字传输系统2M电口误码指标比特误差比率BER≤1×10-11(A)•A、正确B、错误答题结果：正确答案：A4、光纤数字传输系统2M电口严重误码秒比特SESR≤5.5×10-7(A)•A、正确B、错误答题结果：正确答案：A5、基带传输是按照数字信号原有的波形在信道上直接传输(A)•A、正确B、错误答题结果：正确答案：A6、光接收灵敏度是指在给定的误码率(10-10)的条件下，光接收机所能接收的最小平均光功率(A)•A、正确B、错误答题结果：正确答案：A7、光接收灵敏度用光功率计和误码仪检测(A)•A、正确B、错误答题结果：正确答案：A8、光纤数字传输系统2M电口误差比特率ESR≤1.1×10-5(A)•A、正确B、错误答题结果：正确答案：A9、频带传输是一种采用调制、解调技术的传输方式(A)•A、正确B、错误答题结果：正确答案：A10、光纤数字传输系统2M支路口漂移指标检测应在传输链路最长或定时链路经过网元最多、通过不同步边界的2M链路上测试(A)•A、正确B、错误答题结果：正确答案：A。
现代通信系统课件：数字光纤通信系统
高密度，多芯和低、中损耗
2~20
重量轻，线径细，可挠性好
数字光纤通信系统
下面介绍几种有代表性的光缆结构形式。
(1）层绞式光缆。它是将若干根光纤芯线以强度元件为中心绞合在一起的一种结构， 如 图5. 9(a）所示。特点是成本低，芯线数不超过10根。 (2）单位式光缆。它是将几根至十几根光纤芯线集合成一个单位，再由数个单位以强 度 元件为中心绞合成缆，如图5.9(b）所示，其芯线数一般适用于几十芯。 (3）骨架式光缆。这种结构是将单根或多根光纤放入骨架的螺旋槽内，骨架中心是强 度 元件，骨架上的沟槽可以是V型、U型或凹型，如图5. 9(c）所示。由于光纤在骨架沟槽 内具有较大空间，因此当光纤受到张力时，可在槽内做一定的位移，从而减少了光纤芯 线 的应力应变和微变，这种光纤具有耐侧压、抗弯曲、抗拉的特点。 (4）带状式光缆。它是将4～12根光纤芯线排列成行，构成带状光纤单元，再将多个 带 状单元按一定方式排列成缆，如图5. 9(d）所示。这种光缆的结构紧凑，采用此种结构可 做成上千芯的高密度用户光缆。
若使光束从光密媒质射向光疏媒质时，则折射角大于入射角，如图5. 4所示。
图5. 3 光的折射示意图
图5. 4 临界角和光线的全反射
数字光纤通信系统
如果不断增大θ 0可使折射角达到90°，这时的θ 1称为临界角。如果继续增大 队，则折射角会大于临界角，使光线全部返回光密媒质中，这种现象称为光的全反 射。
因光纤是石英玻璃材料，所以不怕高温，有防火的性能。因而可用于易燃易爆的环境中。 6.光纤通信保密性好
由于光纤在传输光信号时向外世漏小，不会产生串话等干扰，因而光纤通信保密性好。
5. 1.数2字数光纤字通光信系纤统通信系统的组成
数字光纤通信系统简介

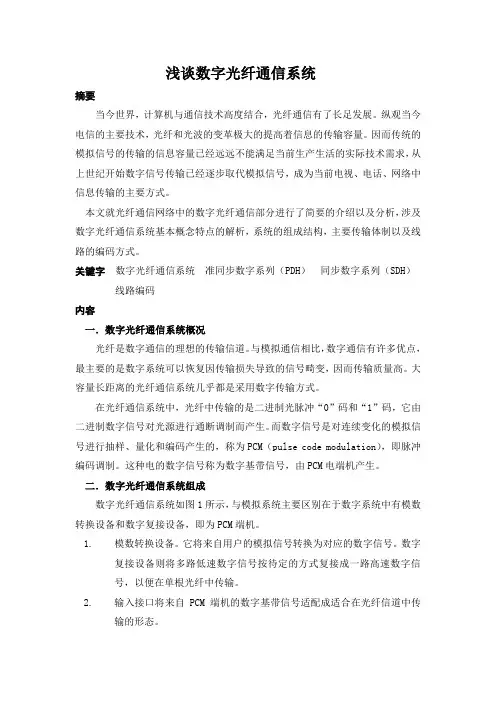

浅谈数字光纤通信系统摘要当今世界，计算机与通信技术高度结合，光纤通信有了长足发展。
