北电交换机配置方法

合集下载

交换机配置方法

交换机配置方法

交换机配置方法交换机是局域网中非常重要的网络设备,它能够实现局域网内计算机之间的通信和数据传输。

在网络中,交换机的配置是至关重要的,它直接影响着网络的稳定性和性能。

下面将介绍交换机的配置方法,希望能对大家有所帮助。

首先,我们需要登录交换机的管理界面。

通常情况下,我们可以通过浏览器输入交换机的IP地址来访问管理界面。

在弹出的登录页面中,输入正确的用户名和密码,即可登录到交换机的管理界面。

一旦登录成功,我们就可以开始配置交换机了。

首先,我们需要配置交换机的基本信息,包括设定交换机的名称、管理IP地址、子网掩码、默认网关等。

这些信息对于交换机的正常运行至关重要,因此务必要认真填写和核对。

接下来,我们需要配置交换机的端口。

端口是交换机连接其他网络设备的通道,我们可以对端口进行VLAN划分、速率限制、端口镜像等设置,以满足不同的网络需求。

在配置端口的过程中,需要注意端口的编号和连接的设备类型,确保配置的准确性和有效性。

除了端口配置,我们还需要对交换机进行安全设置。

这包括对交换机的访问控制、端口安全、MAC地址过滤等。

通过这些安全设置,可以有效地防范网络攻击和非法访问,保障网络的安全性和稳定性。

最后,我们需要对交换机进行性能优化和监控配置。

这包括对交换机的QoS设置、流量监控、日志记录等。

通过这些配置,可以提高交换机的性能和稳定性,及时发现和解决网络问题。

综上所述,交换机的配置是网络管理中非常重要的一部分,它直接关系到网络的稳定性和性能。

在配置交换机时,我们需要认真对待,确保配置的准确性和有效性。

希望以上内容能够对大家有所帮助,谢谢阅读!。

北电电话交换机基本命令

北电电话交换机基本命令

注:以下操作红色字体为用户敲入的内容…黑色字体为系统提示信息一。

登陆系统Logi admin1Pass?? xxxx xxxx为交换机密码,默认为0000二。

根据分机号码查看端口(数字话机,模拟话机通用)LD 20REQ:PRTTYPE:DNBCUST:0DN:xxx xxx输入要查的分机号例:分机6140使用的断口号DN 6140 分机号码TYPE 500 话机类型TN 007 0 00 00 MARP DES 6816 3 JUL 2004 分机端口三。

根据端口查看分机号码和分机的详细参数(数字话机,模拟话机通用)LD 20REQ:PRTTYPE:TNBTN:xx xx xx xx输入要查的端口号例:模拟话机数据TN 007 0 00 00分机使用的端口号TYPE 500分机的类型,500为模拟话机CDEN 4DCUST 0WRLS NODN 6140 0 MARP 分机号码AST NOIAPG 0HUNTTGAR 1LDN NONCOS 0分机的权限SGRP 0RNPG 0分机的代答组号(同一个组的分机可以相互代答) XLST 0SCI 0SCPWSFLT NOCAC 0CLS CTD DTN FBD XFD WTA THFD FND HTD ONSLPR XRD CWD SWD MWD LPD XHD CCSD LND TVDCFTD SFD C6D CNID AUTUICDD CDMD LLCN EHTD MCTDGPUD DPUD CFXD ARHD OVDD AGTD CLTD LDTD ASCDMBXD CPFA CPTA UDI RCC HBTD DDGA NAMA MINDNRWD NRCD NROD CRD PRSD MCRDEXR0 SHL ABDD CFHDCWND USRD BNRD OCBD RTDD FAXD PGNDPLEV 02AACS NODATE 3 JUL 2004例:数字话机数据TN 009 0 00 00分机使用的端口号TYPE 2616 分机的类型CDEN 8DCUST 0AOM 0FDNTGAR 1LDN NONCOS 1分机的权限SGRP 0RNPG 0分机的代答组号(同一个组的分机可以相互代答) SCI 0SSULNRS 16XLST 2SCPWSFLT NOCAC_MFC 0CLS UNR FBD WTA LPR MTD FND HTD ADD HFAMWD LMPN RMMD SMWD AAD IMD XHD IRD NID OLD VCE DRG1POD DSX VMD CMSD SLKD CCSD SWD LNA CNDDCFTD SFD MRD DDV CNID CDCA MSID DAPA BFED RCBDICDD CDMD LLCN MCTD CLBD AUTUGPUD DPUD DNDD CFXD ARHD CLTD ASCDCPFA CPTA ABDD CFHD FICD NAID BUZZ AGRD MOADUDI RCC HBTD AHD DDGA NAMA MIND PRSD NRWD NRCD NRODDRDD EXR0USRD ULAD RTDD RBDD RBHD PGND OCBD FLXD FTTC MCBNFDSD NOVD CDMRCPND_LANG ENGHUNTPLEV 02CSDNASTIAPG 0AACS NOITNA NODGRPMLWU_LANG 0DNDR 0KEY 00 MCR 221 0 定义了话机上第0个按键为分机号码221 (一台数字话机上可以有多个号码)01 MCR 222 0定义了话机上第1个按键为分机号码22202 TRN 定义了话机上第2个按键为转接功能03 AO6 定义了话机上第3个按键为六方会议04 CFW 16 定义了话机上第4个按键为呼叫转移05 ADL 16 定义了话机上第5个按键为自动拨号06 ADL 160708 ADL 160910 ADL 1611 ADL 1612 ADL 1613 ADL 1614 ADL 1615四。

交换机的基本配置方法

交换机的基本配置方法

交换机的基本配置方法交换机是一种常用的网络设备,用于连接局域网中的计算机和其他设备。

交换机的基本配置是网络管理员必须掌握的技能,下面将就交换机的基本配置方法作简单介绍。

1. 连接交换机连接好电源、网线和天线或光纤之后,将电源开关打开,等到交换机指示灯正常亮起来后,交换机连接就完成了。

2. 进入交换机管理系统通过网线或串口连接交换机,使用Web管理、Telnet登陆等方式进入交换机管理系统。

3. 创建VLAN创建VLAN是为了将一个物理LAN划分成不同的逻辑LAN,以实现不同用户或应用间数据的隔离。

可以使用以下步骤创建VLAN: - 进入交换机管理系统。

- 找到VLAN的设置选项。

- 选择创建新的VLAN。

- 设定VLAN的ID(VLAN的编号),名称等信息。

- 将相应的端口加入VLAN。

4. 配置IP地址配置IP地址是为了使交换机可以通过网络被管理。

可以使用以下步骤配置IP地址:- 进入交换机管理系统。

- 找到IP地址的设置选项。

- 输入交换机的IP地址、子网掩码和网关等信息。

5. 配置端口配置端口是为了使交换机能够正确地传送数据包,可以使用以下步骤配置端口:- 进入交换机管理系统。

- 找到端口的设置选项。

- 配置端口的速度、双工模式、安全性等信息。

6. 配置QoSQos(Quality of Service)是为了实现网络流量的优化和控制,可以使用以下步骤配置QoS:- 进入交换机管理系统。

- 找到QoS的设置选项。

- 配置QoS的规则,限制和优先级等信息。

7. 配置STPSTP(Spanning Tree Protocol)是为了避免桥环,确保网络的可靠性,可以使用以下步骤配置STP:- 进入交换机管理系统。

- 找到STP的设置选项。

- 配置STP的类型,距离,优先级等信息。

总之,以上是交换机的基本配置方法的简单介绍,网络管理员们可以根据实际需要进行针对性学习和实践,提升自己的技能水平。

北电C电话交换机设置

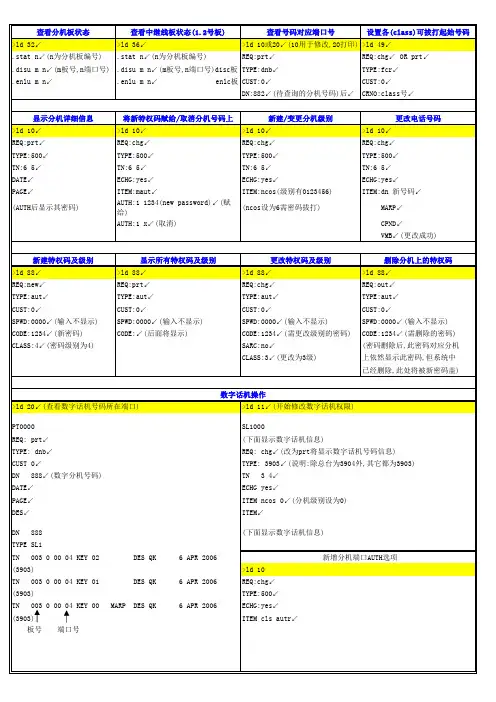

北电C电话交换机设置
(AUTH后显示其密码)
将新特权码赋给/取消分机号码上 >ld 10↙ REQ:chg↙ TYPE:500↙ TN:6 5↙ ECHG:yes↙ ITEM:maut↙ AUTH:1 1234(new password)↙(赋 给) AUTH:1 x↙(取消)
新建/变更分机级别 >ld 10↙ REQ:chg↙ TYPE:500↙ TN:6 5↙ ECHG:yes↙ ITEM:ncos(级别有0123456)
显示所有特权码及级别 >ld 88↙ REQ:prt↙ TYPE:aut↙ CUST:0↙ SPWD:0000↙(输入不显示) CODE:↙(后面将显示)
更改特权码及级别 >ld 88↙ REQ:chg↙ TYPE:aut↙ CUST:0↙ SPWD:0000↙(输入不显示) CODE:1234↙(需更改级别的密码) SARC:no↙ CLASS:3↙(更改为3级)
DN 888
TYPE SL1
TN 003 0 00 04 KEY 02
(3903)
TN 003 0 00 04 KEY 0 KEY 00
(3903) 板号
端口号
DES QK DES QK MARP DES QK
数字话机操作 >ld 11↙(开始修改数字话机权限)
SL1000 (下面显示数字话机信息) REQ: chg↙(改为prt将显示数字话机号码信息) TYPE: 3903↙(说明:除总台为3904外,其它都为3903) TN 3 4↙ ECHG yes↙ ITEM ncos 0↙(分机级别设为0) ITEM↙
(下面显示数字话机信息)
6 APR 2006 6 APR 2006 6 APR 2006
查看分机板状态

北电程控交换机说明

北电程控交换机说明

北电程控交换机说明1.基本介绍2.基本维护操作.维护操作须知.数据管理程序装载.常用覆盖程序和举例说明LD 2 设定和显示时间和日期LD 10 定义500/2500型话机(模拟话机)LD 11 定义数字话机LD 18 缩位拨号表LD 20/21/22 打印程序LD 49 灵活拨号限制表LD 57 灵活的功能码.常用维护诊断程序LD 32 网络和外围设备诊断LD 43 设备数据存储LD 80 呼叫追踪3.基本语音邮箱管理4.话机功能介绍.基本介绍程控交换机为北电OPTION11E程控交换机。

入中继为16路,数字用户16部,模拟用户64部,为公司的办公。

基本配置如下:PWR SUP: NTAKIIBD (AC POWER SUPPL Y)SSC:NTDK20DA (SYSTEM CORE CARD)插槽1——模拟中继板(8路)NTRA10AA (EXUTC ,ENHANCED XUTC)插槽2——模拟中继板(8路)NTRA10AA (EXUTC ,ENHANCED XUTC)插槽4——数字用户板(16路)NT8D02GA (DIGL LC)插槽6——模拟用户板(16路)NTRA04AA (XFALCC,M/W LINE CARD,16)插槽7——模拟用户板(16路)NTRA04AA (XFALCC,M/W LINE CARD,16)插槽8——模拟用户板(16路)NTRA04AA (XFALCC,M/W LINE CARD,16)插槽9——模拟用户板(16路)NTRA04AA (XFALCC,M/W LINE CARD,16)MM0,MM1,MM2:MERIDIAN MAIL见图一F1:SDI接口资源分配情况见附录一。

.基本的维护操作一.维护操作须知在基本的硬件安装完毕后,要使系统能正常工作还必须建立所需的数据,北电交换机数据管理程序的装载是利用维护终端通过人机对话的方式实现的,维护终端与Meridian 1交换机的某一SDI(Serial Data Interface)相连(F1上有三个SDI——0、1、2。

北电程控电话交换机基本操作命令

北电程控电话交换机基本操作命令

北电电话交换机基本操作命令logi admin1<用户名>pass ? <0000密码>>ld 10 /修改数据>ld 20 /打印数据1、查询TN端口REQ:PRTTYPE:DNBDN:<分机号码>2、修改分机数据REQ:CHGTYPE:500 / 3902 / 3903 /3904TN:ECHG:YESa.权限ITEM:NCOS <权限号码>b.密码ITEM:SCPWc.分机号码ITEM:DN <分机号码> /模拟话机ITEM:KEY 00 SCR <分机号码> /数字话机d、呼叫代答组组号ITEM:RNPG <1-4095> *0表示无呼叫代答功能e、与此分机相联系的预翻译组ITEM:XLIST <0-254>f、客户号ITEM:CUST XXg、无应答转移ITEM:FTR FDN <分机号码/手机/外线> /模拟话机ITEM:FDN <分机号码/手机/外线> /数字话机北电PBX资料 (连载)>LD 10類比分機程式設定REQ:NEW x (1~255) 新增類比分機資料CHG 修正類比分機資料MOV 移動類比分機資料OUT x (1~255) 取消類比分機資料CPY x (1~32) 複製類比分機資料END 結束指令查看可使用指令包含(LD 11,LD 20,LD 32)TYPE:500 類比分機機型設定查看可使用指令TN C_U_ 卡片位置OP-11CL_S_C_U_ 卡片位置OP-51C以上TOTN C_U_ 移至新卡片位置OP-11CL_S_C_U_ 移至新卡片位置OP-51C以上CDEN 8D 卡片容量密度DES X...X 部門示別碼設定CUST 0-31 客戶別DIG 0-512 內部呼叫群數設定DN X...X 分機號碼設定AST NO/YES Mlink 控制設定IAPG 0-15 Mlink 控制設定HUNT X...X 內線忙線自動跳號設定TGAR 0-15 限撥外線群設定LDN 0-5 分機與總機對應表設定NCOS 0-7 限撥等級設定SGRP 0-999 時間限撥群RNPG 0-4095 同群代接設定LNRS 8/12/16/24/28/31 末碼重撥長度XLST 0-254 分機轉碼表設定SCI 0-7 進線總機顯示分類SCPW X...X 遙控跟隨及等級鎖定密碼設定SFLT NO / BOS / SEC 經理秘書功能CAC 0-10 外撥CNI種類別設定CLS 分機服務機能設定UNR / TLD / SRE 等級限制DIP / DTN / MNL 撥號方式FBA / FBD DID 忙線跳號XFA / XFD / XFR 轉接WTA / WTD 警告/提示音THFA / THFD 外線轉接功能FNA/FND 無應答跳號>LD 10類比分機程式設定HTA / HTD 忙線跳號XRA / XRD 預約CWA / CWD 外線話中插接SWA / SWD 內線話中插接PUA / PUD 代接允許MWA / MWD 留言功能LPA / LPD 留言燈XHA / XHD 獨佔保留CCSA / CCSD 服務等級被控制LNA / LND 末碼重撥TVA / TVD 指定抓取外線CFTA / CFTD 內外線跳號區別SFA / SFD 無應答第二次跳號C6A / C6D 六人會談AUTU / AUTD / AUTR 限制授權碼ICDA / ICDD 內部通話紀錄設定DPUA / DPUD 指定代接CFXA / CFXD 分機指定轉接到外線OVDA / OVDD 插話AGTA / AGTD ACD 之值機話機ROC 0-2 無應答響鈴次數選項PLEV 0(2)7 插話等級FTR SSU 0-8190 系統速撥FTR SCC / SCU 0-8190 個人速撥FTR HOT D x Z...Z 熱線FTR CFW xx 跟隨FTR DCFW xx Z...Z 基本跟隨(phantom TN)FTR PHD 保留FTR ACD xxx yyyy xxx:acd DN , yyyy:position ID FTR FDN X...X 無應答跳號FTR EFD X...X 外線無應答跳號FTR EHT X...X 外線忙線跳號>LD 11數位電話機設定REQ:NEW 增加新數位電話機資料CHG 修改數位電話機資料MOV 移動數位電話機資料OUT 取消數位電話機資料CPY x (1~32) 複製類比分機資料END 結束指令查看可使用指令包含(LD 11,LD 20,LD 32)TYPE:2006 數位電話機型式設定2008 數位電話機型式設定2616 數位電話機型式設定2216 數位電話機型式設定2317 數位電話機型式設定3901 數位電話機型式設定3902 數位電話機型式設定3903 數位電話機型式設定3904 數位電話機型式設定3905 數位電話機型式設定查看可使用指令TN C_U_ 卡片位置OP-11CL_S_C_U_ 卡片位置OP-51C以上TOTN C_U_ 移至新卡片位置OP-11CL_S_C_U_ 移至新卡片位置OP-51C以上DES xxxxxx 部門示別碼設定CUST 0-31 客戶別AOM 0-2 擴充模組數量設定FDN xxxx 無人應答轉移設定TGAR 0-15 限撥外線群設定LDN 0-5 分機與總機對應表設定NCOS 0-7 限撥等級設定SGRP 0-999 時間限撥群RNPG 0-4096 代接群設定SCI 0-7 進線總機顯示分類SSU 0-8190 系統簡碼撥號群使用設定LNRS 8/12/16/24/28/31 末碼重撥長度XLST 0-254 分機轉碼表設定SCPW xxxx 分機遙控電話跟隨密碼設定SFLT NO / BOS / SEC 經理秘書功能CAC 0-10 外撥CNI種類別設定CLS 服務功能設定UNR / TLD / SRE 等級限制>LD 11數位電話機設定FBA / FBD DID 忙線跳號WTA / WTD 警告/提示音PUA / PUD 代接允許FNA / FND 無應答跳號HTA / HTD 忙線跳號ADD / DDS / NDD / TDD 螢幕顯示功能設定HTA / HTD 自動跳號功能設定MWA / MWD 留言功能AAA /AAD 自動應答XHA / XHD 獨佔保留IRA / IRD 進線響鈴鍵應答功能設定DRG1 振鈴音設定,高頻667/500Hz,顫音比10.4Hz DRG2 振鈴音設定,高頻667/500Hz,顫音比2.6Hz DRG3 振鈴音設定,低頻333/250Hz,顫音比10.4Hz DRG4 振鈴音設定,低頻333/250Hz,顫音比2.6Hz VMA / VMD 語音信箱功能CCSA / CCSD 服務等級被控制SWA / SWD 內線話中插接LNA / LND 末碼重撥CNDA / CNDD 來電顯示名字CFTA / CFTD 內外線跳號區別SFA / SFD 無應答第二次跳號FITA / FITD 第二進線響鈴ICDA / ICDD 內部通話紀錄設定AUTU / AUTD / AUTR 限制授權碼DPUA / DPUD 指定代接DNDA / DNDD 來電顯示名字UDI / RDI 限制DID進線AHA / AHD 自動保留AGN / SPV 值機員/督導員功能設定MTA / MTD 維護話機功能設定GRLA / GRLD 群聽功能(M3902,3903,3904,3905)>LD 11數位電話機設定ROC 0-2 無應答響鈴次數選項HUNT xxxx 忙線自動跳號設定EHT xxxx 外線忙線跳號EFD xxxx 外線無應答跳號LHK xx 數位電話機末鍵跳號設定PLEV 0(2)7 插話等級AST NO / YES Mlink 控制設定IAPG 0-15 Mlink 控制設定LNRS 8/12/16/24/28/31 末碼重撥碼數設定KEY xx SCR / SCN 數位電話機分機號碼設定(振鈴/不振鈴) KEY xx AO6 / NHC 會談功能鍵KEY xx ADL yy zzzz 記憶撥號鍵KEY xx CFW yy zzzz 電話跟隨功能鍵KEY xx COS 限撥等級控制功能鍵KEY xx DIG x y R / V 內部呼叫功能鍵(振鈴/語音)KEY xx LNK 末碼重撥功能鍵KEY xx OVR 插聽功能鍵KEY xx PVR / PVN xxxx 數位電話機專線功能鍵(振鈴/不振鈴) KEY xx RLS 釋放功能鍵KEY xx RNP 同群代接功能鍵KEY xx SCC / SCU 0-8190 分機簡碼撥號設定及使用功能鍵KEY xx SSC / SSU 0-8190 系統簡碼撥號設定或使用功能鍵KEY xx TRN 轉接功能鍵KEY xx VCC xxxx 語音呼叫功能鍵KEY xx HOT D yy zzzz 熱線功能鍵KEY xx MWK xxxx 語音信箱功能鍵KEY xx RGA 自動回叫功能鍵KEY xx AAK 啟動自動應答KEY xx BFS TN 分機忙燈顯示及直撥分機鍵KEY xx MCK 取消留言點燈KEY xx MCR 多同號分機KEY xx MIK 留言點燈KEY xx PRK 駐留KEY xx RCK y z 更改進線響鈴KEY xx THF 外線轉接功能KEY xx WUK 叫醒服務>LD 11數位電話機設定KEY 00 ACD xxx yy xxx:acd DN , yyyy:position IDKEY xx NRD 暫時離息功能鍵KEY xx OBV 督導員監聽功能鍵KEY xx AAG 回答值機員功能鍵KEY xx ACNT ACD MAX 類別統計功能鍵KEY xx AGT yyyy 值機員狀態功能鍵KEY xx AMG 回答緊急呼叫功能鍵KEY xx ASP (回答/呼叫)督導員功能鍵KEY xx ATW acd call(time) 等待應答指示功能鍵KEY xx AWC acd call(calls) 等待應答指示功能鍵KEY xx DWC yyyy 顯示acd 群內之等待應答功能鍵KEY xx EMR 緊急呼叫功能鍵KEY xx DAG 顯示值機員狀態功能鍵KEY xx ENI yyyy 啟動interflow 功能鍵KEY xx MSB 數位電話機置忙功能鍵KEY xx NSVC yyyy acd 群夜切服務功能鍵KEY xx RAG 呼叫值機員功能鍵>LD 12 總機設定REQ:NEW 增加新總機資料CHG 修改總機資料MOV 移動總機資料OUT 取消總機資料END 結束指令TYPE:2250 總機資料設定PWR 電源資料設定TN C_U_ 卡片位置(第一路) OP-11CL_S_C_U_ 卡片位置(第一路) OP-51C以上SETN C_U_ 卡片位置(第二路) OP-11CL_S_C_U_ 卡片位置(第二路) OP-51C以上TOTN C_U_ 移至新卡片位置OP-11CL_S_C_U_ 移至新卡片位置OP-51C以上CUST 0-31 客戶別SGRP 0-999 時間限撥群ANUM 1-63 總機台數別設定IADN xxxx 總機台分機號碼ALPD NO 總機台顯示幕設定(舊式總機台才用) SSU 0-253 系統簡速撥號群使用設定ICDR ICDA / ICDD 內部通話紀錄設定ABAN ABDD / ABDA 進線掛斷紀錄CPND CNDD / CNDA 姓名顯示功能DNDI DNDD / DNDA 姓名顯示功能LANG 0-15 語言EBLF BLFD / BLFA 忙燈顯示設定AADN xxxx 無應答跳號KEY 0 BVR 檢查內線鍵(不可變更)KEY 1 BIN 檢查外線鍵(不可變更)KEY x MTM 顯示及修改時間鍵KEY x MDT 顯示及修改日期鍵KEY x SCC 0-253 總機專用簡速撥號修改及使用鍵KEY x SSC 0-253 系統簡速撥號修改及使用鍵KEY x DCW 來話等待顯示鍵KEY x EES 總機續撥碼功能鍵KEY x SECL 串列呼叫功能鍵KEY x AWU 設定叫醒服務KEY x PRK 通話駐留功能KEY x DDL 勿干擾功能KEY x MIK 留言點燈KEY x MCK 取消留言點燈>LD 12 總機設定KEY x COS 限撥服務等級控制KEY x BKI 插話功能KEY x THF 外線轉接功能KEY x PRG 系統程式設定功能鍵KEY x ADL 記憶撥號鍵KEY x RFW 遙控跟隨KEY x RDL 存碼重撥>LD 13 接收迴路設定REQ:NEW 增加新接收迴路資料CHG 修改總機資料MOV 移動總機資料OUT 取消總機資料END 結束指令TYPE DTR 接收迴路型式設定TN C_U_ 卡片位置OP-11CL_S_C_U_ 卡片位置OP-51C以上TOTN C_U_ 移至新卡片位置OP-11CL_S_C_U_ 移至新卡片位置OP-51C以上>LD 14 外線設定REQ:NEW 增加新外線資料CHG 修改總機資料MOV 移動總機資料OUT 取消總機資料END 結束指令TYPE:AWR 自動叫醒音樂源設定COT 一般中繼線設定DID 外線直撥內線中繼線設定MUS 保留音設定PAG 廣播系統設定RAN 忙線宣告設備設定RCD 緊急錄音設定TIE 連絡中繼線設定TN C_U_ 卡片位置OP-11CL_S_C_U_ 卡片位置OP-51C以上TOTN C_U_ 移至新卡片位置OP-11CL_S_C_U_ 移至新卡片位置OP-51C以上TRK XUT / XCOT 萬用外線卡/忙音偵測外線卡EXUT / XEM 忙音偵測萬用外線卡/E & M 外線卡DES xxxxxxxx 描述名稱SICA (1)-16 ABCD 表(for E1 trunk)PDCA (1)-16 db 增益表(for digital trunk)CUST 0-31 客戶別NCOS 0 外線限撥等級設定RTMB 0-511 1-256 外線群別及線別設定NITE xxxx 夜間響鈴內線號碼設定PRDN xxxx 專線響鈴內線號碼設定ATDN xxxx 指定響鈴內線號碼設定TGAR 0-31 外線群抓取限制SIGL LOP / GRD 迴路/大地啟動設定LDR DID 啟動方式EAM / EM4 Two / Four Wire E & MEMTY TY1 / TY2 E&M 之TypeTIMP 600 平衡阻抗BIMP 3COM 平衡阻抗STRI IMM / WNK / DDL 進線啟動方式STRO IMM / WNK / DDL 出線啟動方式SUPN YES / NO 是否監視STYP PIP / BTS 極性監視/忙音監視PPID 0 PPM 國家識別碼>LD 14 外線設定BTID 10 BUSY TONE 國家識別碼CLS DTN / DIP 外線為按鈕式/撥盤式設定TKID xxxxxxx 外線代號識別設定BTDT (0)-7 忙音監視表別CFLP 29/30/31/62 會議卡之回路編號OP-11C>LD 15 用戶架構指令設定REQ:CHG 修改客戶資料END 結束指令TYPE:ATT_DATA 客戶總機資料檔案(M2250) CUST 0-99 客戶別OPT ABDA / ABDD 總機轉接狀態顯示設定IBL / XBL 加強型忙燈顯示模組設定IDP / XDP 數字顯示設定ITG / XTG 外線群滿線顯示/外線群閉鎖設定IC2 / IC1 來話指示鍵設定ROI / ROX 總機忙線宣告設定EHS / SYA / SYD 受話去話隔離功能設定ATDN x 總機號碼NCOS x 總機之限撥等級ATTC xxxx 總機之管理功能抓取碼PWD2 xxxx 管理功能之密碼CWUP YES / ON 等待通數顯示CWCL 0-255 0-255 等待通數CWTM 0-511 0-511 等待時間CWBZ YES / NO YES / NO 等待通數/時間響聲MATT NO / YES 是否視為訊息中心RTIM xxx yyy zzz xxx 分機無應答回叫時間yyy Camp-on 回叫時間zzz Call waiting 回叫時間ATIM 0-126 總機無應答跳號時間AQTT 1-(30)-255 總機溢流時間AODN x......x 溢流號碼IRFR NO / YES 總機遙控跟隨(內線)密碼設定IRFP xxxx 總機遙控跟隨(內線)密碼設定XRFR NO / YES 總機遙控跟隨(外線)密碼設定XRFP xxxx 總機遙控跟隨(外線)密碼設定ICI x (IC1 0-9, IC2 0-19) 進線指示鍵功能ICI x R000-R511 來話路由ID指示鍵x CAy 分機進線區分鍵(y 0-7)x DL0 分機呼叫總機鍵x INT 不正常使用回叫總機鍵x RLL 回叫總機鍵x LCT 電話閉鎖,回叫總機鍵x IAT 總機互相呼叫鍵RICI xx xx (0-19) 進線指示鍵收容至總機忙線宣告>LD 15 用戶架構指令設定REQ:CHG 修改客戶資料END 結束指令TYPE:AWU_DATA 自動喚醒服務AWU YES / NO 自動喚醒服務設定支ATRC YES / NO 自動喚醒時無人接聽回叫總機RANF R000~R511 保留音樂外線群RAN1 R000~R512 第一種語言宣告外線群(第一段) RAN2 R000~R513 第一種語言宣告外線群(第二段) LA11 R000~R514 第二種語言宣告外線群(第一段) LA12 R000~R515 第二種語言宣告外線群(第二段) LA21 R000~R516 第三種語言宣告外線群(第一段) LA22 R000~R517 第三種語言宣告外線群(第二段) LA31 R000~R518 第四種語言宣告外線群(第一段) LA32 R000~R519 第四種語言宣告外線群(第二段) LA41 R000~R520 第五種語言宣告外線群(第一段) LA42 R000~R521 第五種語言宣告外線群(第二段) LA51 R000~R522 第六種語言宣告外線群(第一段) LA52 R000~R523 第六種語言宣告外線群(第二段)R2BN HH MM 第二段宣告開始時間R2ED HH MM 第二段宣告結束時間NRWU 2- (5) 自動喚醒時響鈴N次回叫總機TAWU 1- (3) 自動喚醒無人接聽時重撥N次>LD 15 用戶架構指令設定REQ:CHG 修改客戶資料END 結束指令CCS_DATA YES 控制服務等級設定CCRS SRE / TLD / UNR 控制服務等級(SRE:限撥UNR:不限撥) ECC1 SRE / TLD / UNR 控制服務等級(SRE:限撥UNR:不限撥) ECC2 SRE / TLD / UNR 控制服務等級(SRE:限撥UNR:不限撥) PELK NO / YES 線設定不受電子鎖限撥CDR_DATA YES 計費資料設定CDR YES 計費資料設定AXID NO / YES 同號分機TN辨識TRCR NO / YES 每筆資料加送CRCDPR NO / YES CDP 計費資料選項ECDR NO / YES 續撥碼計費資料選項PORT 0-15 RS-232C 通信埠編號FCR_DATA YES 限撥設定NFCR YES 分機外線限撥設定MAXT 1-255 限撥表(1~255)IDCA YES DID 分機號碼轉換設定DCMX 1-255 DID 分機號碼轉換表FFC_DATA YES 功能碼設定CCRS SRE 控制服務等級(SRE:限撥UNR:不限撥) SCPL 4 電子鎖及遙控跟隨密碼長度(0~8) SBUP YES / NO 電子鎖及遙控跟隨密碼由分機設定FFCS YES 功能碼確認STRL 1 功能碼確認碼長度(1-3)STRG # 功能碼確認碼(#,*,0-9)ADLD 0 0-20 自動撥號延遲時間>LD 15 用戶架構指令設定REQ:CHG 修改客戶資料END 結束指令TYPE:FTR_DATA 客戶功能資料檔案CUST 0-99 客戶別MUS YES / NO 提供詳細電話記錄設定OPT CFF / CFD 電話前轉設定CTA / CTD 插叫音設定CPA / CPD 電話駐留設定LRA / LRD 末碼重撥設定LOA / LOD 分機閉鎖設定AHA / AHD 自動保留迴路鍵設定RNA / RND 無應答自動回叫設定SBA / SBD SL-1 數位話機第二進線響鈴設定DBA / DBD 數位話機第二進線響鈴設定MCI / MCX 留言中心設定DGRP 0-2046 內部呼叫群PKND (1)-4 跨群代接之群號長度DNDL NO / YES 單機勿干擾燈號功能SPRE xxxx 功能前置碼PREO (0),1 分機轉碼功能(LD 18)SRCD xxxx 移機不移線密碼EEST NO / YES 發話者聽到續撥音頻DTMF YES / NO 發話者聽到DTMF續撥音頻EESD NO / YES 續撥碼顯示TTBL 0-31 分機音頻表(LD 56)MUS NO / YES 分機保留音功能MUSR 0-511 音源路徑>LD 15 用戶架構指令設定REQ:CHG 修改客戶資料END 結束指令TYPE:INT_DATA 中斷處理設定ACCD OVF OVF OVF ATN 功能限制取用跳接設定W:分機/DISA CTVN OVF OVF OVF ATN 呼叫空號跳接設定X:總機MBNR OVF OVF OVF ATN 呼叫維護忙線號碼跳接設定Y“TIE CTRC OVF OVF OVF ATN 限制呼叫跳接設定Z:DIDLCKT BSY BSY BSY BSY 分機線路故障跳接設定DNDT BSY, ATT, RAN 勿干擾跳接設定LDN_DATA YES 總機分機號碼設定DLDN YES 總機分機號碼設定LDN0 xxxx 總機群分機號碼0LDA0 1-63 ALL 總機群編碼(1~63)LDN1 xxxx 總機分群機號碼1LDN2 xxxx 總機分群機號碼2LDN3 xxxx 總機分群機號碼3LDN4 xxxx 總機分群機號碼4LDN5 xxxx 總機分群機號碼5MPO_DATA YESFMOP YESRGNA STD STD 內/外線無人應答處理狀態AOCS DIS ATN 內/外線忙線處理狀態RCY1 4 響鈴次數跳接/掛斷RCY2 4 響鈴次數跳接/掛斷AAR:振鈴RCY1 週期後回總機或夜鈴DAR:振鈴RCY1 週期後切斷ATN:振鈴CFNA 週期後回總機或夜鈴DIS:振鈴CFNA 週期後切斷>LD 15 用戶架構指令設定REQ:CHG 修改客戶資料END 結束指令TYPE:NIT_DATA 夜間總機設定NIT1 xxxx 夜間總機號碼(第一段)TIM1 hhmm 夜間總機切換時間(第一段)NIT2 xxxx 夜間總機號碼(第二段)TIM2 hhmm 夜間總機切換時間(第二段)NIT3 xxxx 夜間總機號碼(第三段)TIM3 hhmm 夜間總機切換時間(第三段)NIT4 xxxx 夜間總機號碼(第四段)TIM4 hhmm 夜間總機切換時間(第四段)ENS NO / YES 增強夜間總機設定TYPE:OAS_DATA 緊急電話設定ODN0 xxxx 第一群緊急電話分機號碼ODN1 xxxx 第二群緊急電話分機號碼ODN2 xxxx 第三群緊急電話分機號碼ODN3 xxxx 第四群緊急電話分機號碼ODN4 xxxx 第五群緊急電話分機號碼ODN5 xxxx 第六群緊急電話分機號碼ODN6 xxxx 第七群緊急電話分機號碼ODN7 xxxx 第八群緊急電話分機號碼ODN8 xxxx 第九群緊急電話分機號碼ODN9 xxxx 第十群緊急電話分機號碼ASTM 1-63 緊急電話回叫時間TYPE PWD_DATASPWD xxxx LD 88 ,LD 24 密碼設定PWD2 xxxx 系統第二層密碼ATAC xxxx 總機管理密碼設定PWD2 xxxx 系統第二層密碼>LD 15 用戶架構指令設定REQ:CHG 修改客戶資料END 結束指令TYPE:RDR_DATA 回叫設定FNAD FDN DID 無人接聽回叫(HNT,FDN,ATT,NO) FNAT FDN 非DID 無人接聽回叫(HNT,FDN,ATT,NO) FNAL FDN 其他無人接聽回叫(HNT,FDN,ATT,NO) CFTA YES 跟隨至外線抓取碼CFN0 1(4)-15 第一響鈴次數回叫CFN1 1(4)-15 第二響鈴次數回叫CFN2 1(4)-15 第三響鈴次數回叫DFN0 1(4)-15 第一差異響鈴次數回叫DFN1 1(4)-15 第二差異響響鈴次數回叫DFN2 1(4)-25 第三差異響鈴次數回叫DNDH NO NO / YES 勿干擾忙線跟隨MDID NO NO / YES DID 無人接聽回叫至留言中心NDID NO NO / YES 非DID 無人接聽回叫至留言中心MWFB NO NO / YES DID 忙線跟隨至留言中心DFNR 0 (0)-15 DID 無人接聽回叫響鈴次數TYPE:ROA_DATA 總機忙線宣告設定OPT ROI 總機忙線宣告啟用ROA FRRT xx 第一段宣告FET 20 xx 第一段宣告開始時間SRRT xx 第二段宣告SRT 40 xx 第二段宣告開始時間WAIT RGB 等待時聽回鈴音(RGB,MUS,SIL) MURT xx 保留音樂RICI xx xx ICI鍵號碼>LD 16 外線路由指令設定REQ:NEW 增加新外線群資料CHG 更改外線群資料OUT 取消外線群資料END 結束指令TYPE:RDB 外線群資料檔案CUST 0-31 客戶別ROUT 0-511 外線群編號DES x......x 外線描述TKTP COT 一般中繼線設定AWR 自動叫醒音樂源設定RAN 忙線宣告設備設定RCD 緊急錄音設定DID 外線直撥內線中繼線設定PAG 廣播系統設定TIE 系統間網路連線中繼線設定MUS 保留音設定PRIV NO / YES 是否為專線之路徑SAT NO / YES 是否為衛星之路徑RCLS INT / EXT 標記此外線群為內部或外部DTRK NO / YES 是否為數位式外線DGTP DTI / DTI2 一般性之數位外線/PRI / PRI2 ISDN 之數位外線ISDN NO / YES 是否為ISDN 之外線MODE aaa ISDN 之模式DCHI 0-15 D-CHANNEL 之PORTIFC aaa D-CHANNEL 之介面形態CNTY aaa 國別AUTO YES / NO 外線進線至指定內線分機應答設定RTYP AUD 錄音設備(for RAN trunk)REP 1月15日宣告器之重複次數POST DIS / ATT 宣告完畢後之處理STRT IMM / DDL 啟動方式ASUP YES / NO 錄音宣告器監控應答功能BDCT NO / YES 佈告功能ICOG 外線歸類設定IAO 雙向線設定ICT 來話外線設定OUT 發話外線設定SRCH LIN / RRB 外線取用方式(定點或循環)STEP 0-511 滿線跳群設定(溢流)>LD 16 外線路由指令設定ACOD xxxx 取用功能碼設定TARG 0-31 外線抓取限制群設定IDC NO / YES 是否啟用進線轉碼表DCNO 0-254 日間IDC 表號NDNO 0-254 夜間IDC 表號DEXT NO / YES 顯示外部號碼DNAM NO / YES 顯示名字CNTL YES / NO 更改控制或時間設定TIMR DSI 9984 離線監控時間設定EOD 3968 撥碼結束時間設定(non-digitone trunks) ODT 1792 撥碼結束時間設定(for-digitone trunks) NRD 7424 外線無振鈴偵測時間設定GTO 128 外撥Guard時間TFD 0~3600 強迫斷線設定NEDC ETH 近端掛斷控制---任何一方FEDC ETH 遠端掛斷控制---任何一方DLTN NO / YES 產生撥號音DRNG YES / NO 外線進線振鈴區別設定CDR YES / NO 詳細電話紀錄輸出設定INC YES / NO 來話電話紀錄輸出設定OAL YES / NO 發話電話紀錄輸出設定AIA YES / NO 列表時加印A 於表頭表示電話已接答OAN YES / NO 發話已接答電話紀錄輸出設定CFWR NO / YES 電話跟隨限制MUS YES / NO 保留音樂設定MRT 0-511 保留音樂群數設定PANS YES / NO 應答檢測送出RACD NO / YES 於ACD 報表中是否列印此路由FRL 0~7 0~7 外線群限撥對照表OPR YES / NO 是否為DTMF之外線>LD 17 系統結構指令設定REQ:CHG 更改舊資料END 結束指令TYPE:ADANADAN aaa bbb x aaa =NEW,OUT,CHGbbb x =AML (0-15) 應用連接介面(MMAIL)DCH (0-63) D 通道介面(PRI)FDK 0 軟碟機介面HDK 0 硬碟機介面ELAN (16-31) 網絡應用連接介面(SECC )HST 歷史檔案TTY 0-15 RS-232C 通信埠CAB 0-4 安裝之機櫃編號設定OP-11CCAB_TYPE IP,FIBR 安裝之機櫃連接型式設定OP-11C SIZE 0-65534 歷史檔案容量設定CTYP 安裝之卡片型式設定GRP 0-8 安裝之網路機櫃設定CDNO xx 安裝之設備位置設定OP-11CDNUM 0-15 安裝之機櫃槽位編號設定DES xxxx 通信埠名稱設定BPS 9600 通信埠速率設定PARY NONE 通信埠檢查位元設定STOP 1 通信埠停止位元設定BITL 8 通信埠資料位元設定FLOW NONE 通信埠流量控制設定USER BUG CTY MTC SCH 通信埠功能設定TRF BGD PMS CMS 維護:MTC SCH 計費輸出:CTY旅館功能::BGD 語音信箱:CMSTYPE:ATRNCODE 0,2 u-LAW 使用/ A-LAW使用>LD 17 系統結構指令設定REQ:CHG 更改舊資料END 結束指令TYPE:CEQU 設定系統硬體MPED 8D 週邊設備密度TERM 0-159 單一密度迴路REMO 0-159 遠端機櫃單一密度迴路TERD 0-159 雙重密度迴路(Meridian Mail 之Loop) REMD 0-159 遠端機櫃雙重密度迴路TERQ 0-159 四重密度迴路REMQ 0-159 遠端機櫃四重密度迴路XCT X TDS 之迴路卡設定TDS X 音源迴路卡設定CONF X+1 (自動設定) 會議迴路卡設定DLOP lll dd ff ll=T1卡loop , dd=Channel數目, ff=Frame(ESF/D4)MODE TRK / PRI 一般T1/T1 PRITMDI (YES) NO 是否為TMDI卡OP-11CLCMT (B8S) / AMI Line CodingYAML (FDL )/ DG2 Yellow AlarmTITE 0-2 傳輸距離設定TRSH 0-15 門檻表編號PRI2 0-159 E1 PRI之loopDTI2 0-159 一般E1之loopTYPE OVLY 系統程式時程參數設定SID 9910 系統號碼將於ACD CDR Traffic Report 列印BKGD 44 系統空閒時執行之偵錯程式PBXH X 系統定時執行之留言燈測試程式的時間TODR 1 系統定時執行之偵錯程式的時間DROL X30 X34 X38 X135 系統定時執行之偵錯程式MULTI_USER ON 程式設定多使用者開放>LD 17 系統結構指令設定REQ:CHG 更改舊資料END 結束指令TYEP:PARMPARM YES 系統軟體參數設定LPIB 96HPIB 16500B 96NCR 200NCPU 1 CPU 數量CFWS YES 跟隨資料儲存至系統PCML MU MU Law 美規A Law 歐規ALRM NO 輕障顯示於總機螢幕(M1250,M2250)ERRM ERR XBUG AUD 輕障錯誤信息顯示於通信埠功能設定為MTC FCDR OLD /NEW 詳細計費資料格式設定PCDR NO / YES 詳細計費資料顯示來電號碼設定CLID NO NO / YES 詳細計費資料輸出等級優先設定MLDN YES 同號分機可設於多個迴路FRPT NEFR / OLFR 進線可否轉接至FRE 分機MSCL 0-8190 速撥,轉碼表,忙線群設定群組PMSI NO / YES 更改PMS參數設定MANU PMS1, PMS2, PMS3 PMS 介面協定設定PMCR 20 PMS 暫存筆數設定PORT x PMS 埠設定SBA_ADM_INS 0-63 管理者/安裝者同時登錄人數設定SBA_USER 010 0-500 使用者同時登錄人數設定TYPE:PWD 系統密碼設定PWD2 xxxx 輸入第二層系統密碼(內定密碼0000/系統ID) LNAME_OPTION NO / YES 登錄時使用名字選項設定NPW1 xxxx 第一層系統密碼NPW2 xxxx 第二層系統密碼LOUT 1-(20) 自動登出時間LAPW 00-99 第X組系統密碼PWTP OVLY,SBA 第X組系統密碼型式PWXX xxxx 第X組系統密碼設定OVLA xx xx xx ALL 第X組系統密碼可使用之程式編號(1~99) LOGIN_NAME yyyy 登錄時使用名字設定>LD 18簡碼撥號群設定REQ:NEW 增加新簡碼撥號群資料CHG 修改簡碼撥號群資料MOV 移動簡碼撥號群資料OUT 取消簡碼撥號群資料END 結束指令TYPE:SCL 分機簡碼撥號表或轉碼表SSC 系統簡碼撥號表GRP 群呼叫表PRE 轉碼對應表GHT 群跳號表CUST 0-31 客戶別LSNO 0-254 簡碼撥號表別NCOS 0-7 限撥等級設定TOLS 0-254 移至新簡碼撥號表別DNSZ 8/16/20/24/28/31 簡碼撥號表碼數長度設定SIZE 1-1000 簡碼撥號表組數設定WRT YES / NO 可否更改設定STOR xxx yy....yy 存入簡碼資料XLST 0-254 分機轉碼表別設定PRE 0-254 分機轉碼表別對應設定>LD 2 话务量TTAD 看目前系统时间TTAD MON 24 11 1997 17 54 28 (范例)目前系统时间为1997年11月24日17时54分28秒STAD DD MM YYYY HH MM SS (ENTER)修改系统时间STAD 24 11 1997 17 56 00 (ENTER)(范例)修改系统时间为1997年11月24日17时56分00秒TTAD MON 24 11 1997 17 56 02 (范例)修改完记得再看一次TSHC C 看目前客户群C的报表行程TSHC 0 00 00 00 (范例)目前客户群0没任何行程00 00 0NILSSHC C sd sm ed em(ENTER)设定客户群C的报表行程Sh eh so(ENTER)dd……(ENTER)SSHC 0 00 00 00 00 — 1 1 31 12(范例)设定客户群C的报表行程00 00 0 — 08 18 1NIL — 2 3 4 5 6 7设定客户群0的报表行程从1月1日起至12月31日止从8时起至18时止于整点时列印出前一小时之报表列印星期为礼拜一(2)礼拜二(3)……至礼拜六(7)注:C —客户群编号Sd —起始日S0 — 0不列印d — 1礼拜天5 礼拜四Sm —起始月1于正整点时印出前一小时2礼拜一6 礼拜五ed —结束日2于正30分时印出前一小时3礼拜二7 礼拜六em —结束月3每半小时印出前30分钟4礼拜三sh —起始时eh —结束时TOPC C 看目前客户群C跑哪几种报表TOPC 0 NIL ()目前客户群0没跑任何报表SOPC C r r r …… 设定客户群C跑报表种类SOPC 0 NIL — 2 3 4 ()设定客户群0跑第2 3 4种类的报表INVC C r 补印上一次报表种类r注:r — 1networks2 trunks3 customer console measurements4 indicidual console measurement5 feature key usage6 Radio Paging7 Call Park>LD 23 自動話務分配軟體設定REQ:NEW 新增自動話務分配軟體資料CHG 修改自動話務分配軟體資料PRT 列印自動話務分配軟體資料OUT 取消自動話務分配軟體資料END 結束指令TYPE:ACD 自動話務分配軟體資料設定CUST 0-31 客戶別ACDN xxxx A.C.D. 群號碼設定MWC NO / YES A.C.D. 群號碼是否做為訊息中心IMS NO / YES 是否裝設整合訊息系統CMS NO / YES 連接方式是否為CSLIMA NO / YES A.C.D. 群號碼是否連接至整合訊息系統IVMS NO / YES 是否做為語音整合系統號碼DNIS NO / YES A.C.D. 群號碼是否需要DNIS訊號在ISDN/AP上傳輸VSID 0-15 輸出埠設定EES NO / YES 是否需要點對點音頻訊號輸出MAXP 1-500 最大值機員設定SDNB NO / YES 是否限制來話轉至第二分機號碼BSCW NO / YES 是否限制來話轉至第二分機號碼在值機員離座時ALOG NO / YES 是否為自動進入值機工作狀態RGAI NO / YES 是否對內線具有自動回叫功能ACAA NO / YES 是否允許當分機電話保留後按incall鍵來接ACD call FRRT 0-511 A.C.D. 第一段宣告回路設定FRT 0-2044 來話未應答自動連至A.C.D.第一段宣告回路時間設定SRRT 0-511 A.C.D. 第二段宣告回路設定SRT 0-2044 連接至A.C.D.第二段宣告回路時間設定NRRT 0-511 A.C.D. 夜間宣告回路設定FROA NO / YES 來話是否立即接通第一段宣告回路當值機員均忙時NCFW xx....xx A.C.D. 夜間跟隨至那個分機FORC NO / YES 值機員強迫進線應答設定FCFT 0-(2)-30 彈性強迫進線時間FADT (0)-15 強迫進線延遲時間設定FADR (0)-15 強迫進線回鈴音週期設定HMSB YES / NO 當ACD call執行保留時能否啟動置忙ACPQ NO / YES 依照來話等級順序應答來話SPCP NO / YES 列表時區分DCP/PCP資料OBTN NO 不提供插聽警告音AGT 提供插聽警告音CWTH 0-(1)-2047 啟動來話等候燈的數量門檻設定NCWL NO / YES 新來話等候燈功能>LD 23 自動話務分配軟體設定CWLF 1-2048 來話等候燈Flash的數量設定CWLW 1-2048 來話等候燈Wink的數量設定BYTH (0)-2047 來話終止等候產生溢流時間設定單位:秒OVTH 0-(2047) 溢流通數設定TOFT 2-1800 溢流時間設定單位:秒HPQ NO / YES 高等級值機群OCN NO / YES 否優先接聽網路內等候最久的來話設定OVDN xx....xx 溢流ACD群號碼設定IFDN xx....xx 內部溢流DN號碼設定BUSY aaa bbb ccc ddd 下列來話因內部溢流遇忙線之狀況aaa 分機bbb 總機ccc CO Trunkddd 其他Trunk註:1、假設IFDN是一個ACD DN,內部或外部DN,其值為bsy bsy src bsy2、假設IFDN是一個attendant console,其值為bsy src src bsybsy:caller聽到busy tone , src:re-linked to source queueAENI NO/YES 是否自動啟動溢流功能OVBU aaa bbb ccc ddd 當IFDN沒有設定時,下列來話因外部溢流遇忙線之狀況aaa 分機bbb 總機ccc CO Trunkddd DID和TIE Trunk註:1、BSY不允許設定於CO Trunkbsy:caller聽到busy tone , lnk:re-linked to source queueEMRT 0-511 緊急錄音回路群設定MURT 0-511 音樂保留音回路群設定STIO 1-15 值機員及時狀態顯示的輸出埠設定TSFT 0-510 電話服務滿意度之時間門檻值設定單位:秒HOML NO / YES 取下耳機或置忙時是否視為退出服務設定RDNA NO / YES NO:允許在沒login時可用DN鍵打電話YES:不允許在沒login時用DN鍵打電話RPRT NO / YES 是否要輸出此ACD群之report>LD 23 自動話務分配軟體設定TYPE:ADSAID NO 設定以Position ID方式工作YES 設定以Agent ID方式工作LOG (0)-999 值機員同時工作最大數量設定IDLB (1)-9999 Agent ID最低值設定IDUB (IDLB)-9999 Agent ID最高值設定MQA NO / YES 是否啟動MQA功能MQAS NO / YES 當Agent login時是否可選擇督導員MQAP NO / YES 當Agent login時是否可選擇Priorities MQCF NO / YES 當Agent login時是否啟動Phantom TNs to。

北电8600配置文档

北电8600配置文档
Tx
熄灭
接口卡没有被判断出有故障
棕黄色
线路故障或远端设备故障
灯呈绿色并不停闪灭
接口卡正在传输数据
模块状态灯
熄灭
模块未进入工作状态
棕色不停闪灭
初始化
绿色
加电自检完成,模块处于准备就绪状态
棕色
模块加电自检错
4.Passport 8608GBIC(千兆接口卡):
该系列模块包含1000 BASE-SX/LX/XD/ZX GBICs (千兆接口卡)。
发射光的光功率范围
最大发射光功率:-4dbm
最小发射光功率:-10dbm
3.Passport 8608千兆以太网接口板:
该模块有8个小插槽,可以插入8个GBIC接口卡。8个插槽的序列号是1-8,端口排列顺序是从左到右的排列方式(当你面对模块前面板时)。
图1-5Passport 8608千兆以太网接口板
LED指示灯显示及相应的状态对应关系:
1
Passport8600系列交换机共用以下几种模块:
1.Passport 8648TX 10/100BASE-TX以太网接口板:
该模块提供48个10/100M自识别以太端口,每一个端口均可工作在全双工和半双工模式。端口的连接线采用5类UTP线缆,同时采用RJ-45接口。
3.1启动并进入各种网管界面:15
3.1.1启动并进入CLI:15
3.1.2安装并启动Device Manager:16
3.2创建和配置VLAN(单端口或多端口)17
3.2.1创建VLAN:17
3.2.2为VLAN分配IP地址:18
3.2.3为VLAN配置路由协议:19
3.3配置端口22
3.3.1为端口上分配IP地址:22

交换机配置方法网络交换机的详细配置方法(图文教程)

交换机配置方法网络交换机的详细配置方法(图文教程)

交换机配置方法网络交换机的详细配置方法(图文教程)交换机在公司或机房里是常用的设备.我们来学习一下如何配置在“傻瓜”型交换机肆意的今天,如何配置交换机对很多人来说都是一门高深的学问,甚至在被问及交换机如何配置时,有人会反问道:交换机还需要配置的么?确实,交换机的配置过程复杂,而且根据品牌及产品的不同也各不相同,那么我们应该如何配置交换机呢?本文将以图文结合的方式来具体介绍一下交换机配置,希望对大家有所帮助。

交换机本地配置谈起交换机本地配置,首先我们来看一下交换机的物理连接。

交换机的本地配置方式是通过计算机与交换机的“Console”端口直接连接的方式进行通信的。

计算机与交换机的“Console”端口连接网管型交换机一般都有“Console”端口,用于进行交换机配置。

物理连接完成后就要进行交换机软件配置,下面以思科“Catalyst 1900”为例来说明如何进行交换机软件配置:第1步:单击“开始”按钮,在“程序”菜单的“附件”选项中单击“超级终端”,弹出如图所示界面。

第2步:双击“Hypertrm”图标,弹出如图所示对话框。

这个对话框是用来对立一个新的超级终端连接项。

第3步:在“名称”文本框中键入需新建超的级终端连接项名称,这主要是为了便于识别,没有什么特殊要求,我们这里键入“Cisco”,如果您想为这个连接项选择一个自己喜欢的图标的话,您也可以在下图的图标栏中选择一个,然后单击“确定”按钮,弹出如图所示的对话框。

第4步:在“连接时使用”下拉列表框中选择与交换机相连的计算机的串口。

单击“确定”按钮,弹出如图所示的对话框。

第5步:在“波特率”下拉列表框中选择“9600”,因为这是串口的最高通信速率,其他各选项统统采用默认值。

单击“确定”按钮,如果通信正常的话就会出现类似于如下所示的主配置界面,并会在这个窗口中就会显示交换机的初始配置情况。

Catalyst 1900 Management ConsoleCopyright (c) Cisco Systems,Inc。

交换机怎么配置?这几种方式供你使用!

交换机怎么配置?这几种方式供你使用!

交换机怎么配置?这几种方式供你使用!强调一点:交换机有两种,一种是即插即用型,俗称傻瓜式交换机;另一种是可网管交换机,这种交换机标有Console端口。

只有可网管交换机才能进行配置(其中有些可网管交换机没有MGMT端口,不过不影响),傻瓜式交换机直接插上用就可以。

通常情况下,可以通过两种方式实现交换机的配置,一种是通过交换机的Console端口和MGMT端口直接连接的方式(即使用连接线将计算机和交换机直接连接),另一种是通过集线设备间接连接的方式(通常是远程连接,或者是使用web管理配置)。

由于交换机没有自己的输入输出设备,因此,在对交换机进行配置时,一般都是通过另一台计算机连接到交换机的配置接口(Console接口)或管理接口(MGMT接口)上进行配置,如下图所示:可网管交换机都有专门的Console端口,用于实现与交换机的直接连接。

一些最基本的、事关设备访问安全的配置,都需要借助Console端口完成。

当交换机的初始化配置(如IP配置)完成后,就可以通过网络中的任何计算机进行远程管理了。

虽然我们有其它配置和管理交换机的方式(如Web方式、Telnet方式等),但这些方式必须通过Console端口进行基本配置后才能进行。

那么为什么必须通过Console端口进行基本配置后才能使用其它方式配置交换机?因为其它方式往往需要借助于IP地址、域名或设备名称才可以实现,而新买的交换机显然不可能内置有这些参数。

Console线:配置交换机时,需要通过专门的Console线连接至配置用的计算机的串行口(COM口)与交换机的Console口。

Console线是一种一端为DB-9接头,另一端为RJ-45接头的扁平线,通常情况下交换机的包装箱中都会随机赠送一条Console线。

不过,我们现在一般在使用Console口配置交换机的时候,会使用笔记本和交换机连接(笔记本的便携性是笨重的台式机无法比拟的)。

但是目前几乎所有的笔记本都不在提供COM端口,只提供USB接口。

北电交换机配置

北电交换机配置

一、给Baystack420交换机配置IP地址我们是通过控制电缆通过超级终端连接到交换机的控制端口上,给交换机配置地址,这样可以通过telnet、snmp等方式对交换机更好的管理和配置。

1. 配置超级终端首先将控制电缆一端插到交换机的console口上,另一端插到PC机的COM1上,然后将420接上电源线。

在windows中:开始—〉程序—〉附件—〉通讯—〉超级终端输入新建连接的名称,然后确定。

在下一个对话框中选择―直接连接到COM1‖,然后确定。

在com1属性的对话框中选择―波特率为9600,流量控制为无‖,然后确定。

这样就可以和交换机的控制口(console)进行通讯了2. CLI方式的管理界面用超级终端登陆后,会显示以下信息:******************************************************* Nortel Networks ** Copyright (c) 1996-2001 ** All Rights Reserved ** BayStack 420 ** Ver: HW:#02 FW:1.0.0.28 SW:v1.0.0.38 *******************************************************Enter Ctrl-Y to begin.然后按Ctrl-Y键开始420的配置过程。

进入配置菜单后,显示以下信息:BayStack 420 Main MenuIP Configuration/Setup...SNMP Configuration...System Characteristics...Switch Configuration...Console/Comm Port Configuration...Display Hardware Units...Spanning Tree Configuration...TELNET Configuration...Software Download...Configuration File...Display System LogResetReset to Default SettingsLogoutUse arrow keys to highlight option, press <Return> or <Enter> to select option.然后,根据提示可进行配置。

北电交换机配置

北电交换机配置

一、给Baystack420交换机配置IP地址我们是通过控制电缆通过超级终端连接到交换机的控制端口上,给交换机配置地址,这样可以通过tel net、snmp等方式对交换机更好的管理和配置。

1. 配置超级终端首先将控制电缆一端插到交换机的con sole 口上,另一端插到PC机的COM1上,然后将420接上电源线。

在windows中:开始一〉程序一〉附件一〉通讯一〉超级终端输入新建连接的名称,然后确定。

在下一个对话框中选择直接连接到COM”,然后确定。

在com1属性的对话框中选择波特率为9600,流量控制为无”,然后确定。

这样就可以和交换机的控制口( co nsole)进行通讯了2. CLI方式的管理界面用超级终端登陆后,会显示以下信息:******************************************************* Nortel Networks ** Copyright (c) 1996-2001 ** All Rights Reserved ** BayStack 420 ** Ver: HW:#02 FW:1.0.0.28 SW:v1.0.0.38 *******************************************************En ter Ctrl-Y to begi n.然后按Ctrl-Y键开始420的配置过程。

进入配置菜单后,显示以下信息:BayStack 420 Mai n MenuIP Con figurati on/Setup...SNMP Con figuratio n...System Characteristics... Switch Con figurati on...Con sole/Comm Port Con figuratio n... Display Hardware Un its...Spanning Tree Con figurati on... TELNET Co nfiguratio n...Software Downl oad...Configuration File...Display System LogResetReset to Default Setti ngs LogoutUse arrow keys to highlight opti on, press <Retur n> or <En ter> to select opti on. 然后,根据提示可进行配置。

BladeCenter北电2-3层交换模块VLAN及Trunk配置

BladeCenter北电2-3层交换模块VLAN及Trunk配置

1BladeCenter北电2-3层交换模块VLAN及Trunk配置最近配置了北电2-3层交换机32R1861,在配置过程中发现和之前的配置文档有差异,在“Switch Port”中多了“PVID Tagging”选项,走了些弯路。

故做此文档,供大家参考。

1.1硬件环境●BladeCenter H机箱,配置2个BNT 2-3层交换机,2个Brocade 8GB FC交换机;●HS23刀片服务器服务器,配置2*1GB + 2*10GB四口网卡,8GB HBA卡(CIOv);1.2配置目标●2台刀片服务器,安装在插槽2和插槽3;●BNT交换机中,设置此2台刀片服务器的VLAN为108,由交换机打VLAN标记;●BNT交换机对外使用EXT1和EXT2端口上联核心交换机;EXT1和EXT2上联至同一交换机,在EXT1和EXT2配置Trunk和FailOver;●核心交换机网关172.16.8.1/241.3配置方法步骤:1.配置VLAN;将同一VLAN的对内和对外端口划分到同一VLAN,并将已划过VLAN的端口从VLAN 1中去除;2.配置端口:对外不打VLAN标记的端口“VLAN Tagging”和“PVID Tagging”为Disable,对外打VLAN标记的端口“VLAN Tagging”和“PVID Tagging”为Enable;3.配置Trunk:将上联至同一交换机的对外端口添加至同一端口组,启用这些端口的Trunk;4.启用Trunk端口的FailOver;5.关闭此VLAN的对内和对外端口的Spanning Tree;输入交换机IP地址,用户名:admin;密码admin。

点击“Virtual LAN”点击“Add LANs”。

更改“VLAN ID”项为108;添加INT2、INT3、EXT1、EXT2到“Port in VLAN”中;选择页面最下面的“Submit”提交配置。

点击“Virtual VLAN”,可看到新增的VLAN。

北电交换机方案

北电交换机方案

南京泉野大酒店程控交换机技术建议书上海有限公司二00 年月目录1 系统设计目标 (4)1.1 概述 (4)1.2 系统设计原则 (4)1.2.1 适用性 (4)1.2.2 可靠性 (5)1.2.3 先进性 (5)1.3 系统设计依据 (5)1.4 交换系统设计要点 (6)1.4.1 “无代演进”的设计理念 (6)1.4.2 开放式平台设计 (6)1.4.3 模块化结构 (7)1.4.4 弹性的网络带宽配置 (7)1.4.5 智能化的外围模块 (8)1.4.6 强大的组网能力和功能 (8)1.4.7 丰富而实用的软件功能 (8)1.4.8 强大的ISDN组网能力 (8)1.4.9 面向未来的一体化网络应用产品 (9)2 系统设计说明 (10)2.1 用户需求 (10)2.2 本系统网络接口方式 (10)2.3 系统配置:Meridian 1 Option 11C (10)2.4 Meridian1 OPT性能分析 (11)2.5 Meridian 1 OPT11C介绍 (21)2.6 Meridian 1酒店应用的功能(软件部分) (25)2.6.1 Meridian 1 酒店解决方案 (26)2.6.2 日常语音通信功能 (33)2.7 酒店终端设备 (35)2.7.1 话务台介绍 (36)2.7.2 数字话机介绍 (40)3 机房、设备安装 (45)3.1 机房要求 (45)3.2 机柜安装要求 (45)3.3 电源安装要求 (46)3.4 地线安装要求 (47)4 培训与技术支持 (48)4.1 全球性的技术支持体系 (48)4.2 高素质的售后服务人员和严格的管理制度 (48)4.3 区域性的备件库 (48)4.4 24小时热线和完善的远端维护手段 (48)4.5 多种类维修服务 (49)4.6 完善的人员培训 (49)4.6.1 Meridian 1 安装维护培训 ........................................................................6 工程业绩介绍 (50)6.1 北电网络公司简介 (50)6.2 国内部分酒店用户名单 (51)1 系统设计目标1.1 概述随着社会市场经济、文化、技术的快速发展,酒店业也发生着很大的变化。

北电交换机会议桥MICB配置文档

北电交换机会议桥MICB配置文档

(先在LD 23中定义MICB端口的ACD号码) TYPE acdCUST 0ACDN 5000TYPE ACDCUST 0ACDN 5000MWC NODSAC NOMAXP 32SDNB NOISAP NOAACQ NORGAI NOACAA NOFRRTSRRTNRRTFROA NONCFWFNCF NOCWTT NONEHMSB YESACPQ NOFORC NORTQT 0SPCP NOOBTN NORAO NOCWTH 1NCWL NOBYTH 0OVTH 2047TOFT NONEHPQ NOOVDNIFDNOVBU LNK LNK LNK LNKEMRTMURTIVR NOMEM AVAIL: (U/P): 1161173 USED U P: 141296 73786 TOT: 1376255SCH5066(定义用于开会的ACD-DN,每个会议需要2个ACD-DN,MICB可以同时开10个会,所以需20个ACD-DN) ACD DNS AVAIL: 295 USED: 5 TOT: 300REQ newTYPE acdCUST 0ACDN 5101MWCDSACMAXP 1SDNBISAPRGAIACAAFRRTSRRTNRRTFROANCFW 5000FNCFCWTTHMSBACPQFORCRTQTSPCPOBTNRAOCWTHNCWLBYTHOVTHTOFTHPQOVDNIFDNOVBUEMRTMURTIVRMEM AVAIL: (U/P): 1160928 USED U P: 141445 73882 TOT: 1376255 SCH5066ACD DNS AVAIL: 294 USED: 6 TOT: 300REQ newTYPE acdCUST 0ACDN 5110MWCDSACMAXP 1SDNBISAPRGAIACAAFRRTSRRTNRRTFROANCFW 5000FNCFCWTTHMSBACPQFORCRTQTSPCPOBTNRAOCWTHNCWLBYTHOVTHTOFTHPQOVDNIFDNOVBUEMRTMURTIVRMEM AVAIL: (U/P): 1160671 USED U P: 141594 73990 TOT: 1376255SCH5066ACD DNS AVAIL: 293 USED: 7 TOT: 300REQ newTYPE acdCUST 0ACDN 5111MWCDSACMAXP 1SDNBISAPRGAIACAAFRRTSRRTNRRTFROANCFW 5000FNCFCWTTHMSBACPQFORCRTQTSPCPOBTNRAOCWTHNCWLBYTHOVTHTOFTHPQOVDNIFDNOVBUEMRTMURTIVRMEM AVAIL: (U/P): 1160426 USED U P: 141743 74086 TOT: 1376255 SCH5066ACD DNS AVAIL: 292 USED: 8 TOT: 300REQ end(定义MICB端口数据,有多少端口就定义多少个数据)>ld 11SL1000MEM AVAIL: (U/P): 1160426 USED U P: 141743 74086 TOT: 1376255 SCH5066TNS AVAIL: 1936 USED: 564 TOT: 2500ACD AGENTS AVAIL: 80 USED: 0 TOT: 80AST AVAIL: 5000 USED: 0 TOT: 5000DA TA PORTS AVAIL: 2500 USED: 0 TOT: 2500DIGITAL TELEPHONES AVAIL: 157 USED: 3 TOT: 160 INTERNET TELEPHONES AVAIL: 4 USED: 0 TOT: 4REQ: newTYPE: 2616TN 2 0DES MICBCUST 0AOMFDNTGARLDNNCOSRNPGSSUXLSTSCPWSGRPSFLTCAC_MFCCLS FLXA WTA VCEHUNTSCIPLEVASTIAPGMLWU_LANGDNDRDTMKKEY 0 ACD 5000 0 5600KEY 1 SCR 5700MARPCPNDVMBKEY 2 NRDKEY 3 MSBKEY 4 TRNKEYMEM AVAIL: (U/P): 1160090USED U P: 141898 74267 TOT: 1376255SCH5066TNS AVAIL: 1935 USED: 565 TOT: 2500ACD AGENTS AVAIL: 79 USED: 1 TOT: 80AST AVAIL: 5000 USED: 0 TOT: 5000DA TA PORTS AVAIL: 2500 USED: 0 TOT: 2500DIGITAL TELEPHONES AVAIL: 156 USED: 4 TOT: 160 INTERNET TELEPHONES AVAIL: 4 USED: 0 TOT: 4REQ: PRTTYPE: 2616TN 2 0DA TEPAGEDESDES MICBTN 002 0 00 00TYPE 2616CDEN 8DCUST 0AOM 0FDNTGAR 1LDN NONCOS 0SGRP 0RNPG 0SCI 0SSUXLST 0SCPWSFLT NOCAC_MFC 0CLS CTD FBD WTA LPR MTD FND HTD ADD HFDMWD LMPN RMMD SMWD AAD IMD XHD IRD NID OLD VCE DRG1POD DSX VMD CMSD SLKD CCSD SWD LND CNDDCFTD SFD MRD DDV CNID CDCA MSID DAPA BFED RCBDICDD CDMD LLCN MCTD CLBD AUTUGPUD DPUD DNDD CFXD ARHD CLTD ASCDCPFA CPTA ABDD CFHD FICD NAID BUZZ AGRD MOADUDI RCC HBTD AHD DDGA NAMA MIND PRSD NRWD NRCD NRODDRDD EXR0USRD ULAD RTDD RBDD RBHD PGND OCBD FLXA FTTC DNDY DNO3 MCBN FDSD NOVDCPND_LANG ENGHUNTPLEV 02SPID NONEASTIAPG 0AACS NOITNA NODGRPMLWU_LANG 0DNDR 0DTMKKEY 00 ACD 5000 0 5600AGN01 SCR 5700 0 MARP02 NRD03 MSB04 TRN0506070809101112131415DA TE 27 JUN 2003NACTREQ: NEWTYPE: 2616TN 2 1DES MICBCUST 0AOMFDNTGARLDNNCOSRNPGSSUXLSTSCPWSGRPSFLTCAC_MFCCLS FLXA WTA VCEHUNTSCIPLEVASTIAPGMLWU_LANGDNDRDTMKKEY 0 ACD 5000 0 5601KEY 1 SCR 5701MARPCPND NEWCPND_LANGNAME MICB CHANNEL 2XPLNDISPLAY_FMTVMBKEY 2 NRDKEY 3 MSBKEY 4 TRNKEYMEM AVAIL: (U/P): 1159892 USED U P: 142005 74358 TOT: 1376255 SCH5066TNS AVAIL: 1934 USED: 566 TOT: 2500ACD AGENTS AVAIL: 78 USED: 2 TOT: 80AST AVAIL: 5000 USED: 0 TOT: 5000DA TA PORTS AVAIL: 2500 USED: 0 TOT: 2500DIGITAL TELEPHONES AVAIL: 155 USED: 5 TOT: 160INTERNET TELEPHONES AVAIL: 4 USED: 0 TOT: 4REQ: PRTTYPE: 2616TN 2 1DA TEPAGEDESDES MICBTN 002 0 00 01TYPE 2616CDEN 8DCUST 0AOM 0FDNTGAR 1LDN NONCOS 0SGRP 0RNPG 0SCI 0SSUXLST 0SCPWSFLT NOCAC_MFC 0CLS CTD FBD WTA LPR MTD FND HTD ADD HFDMWD LMPN RMMD SMWD AAD IMD XHD IRD NID OLD VCE DRG1POD DSX VMD CMSD SLKD CCSD SWD LND CNDDCFTD SFD MRD DDV CNID CDCA MSID DAPA BFED RCBDICDD CDMD LLCN MCTD CLBD AUTUGPUD DPUD DNDD CFXD ARHD CLTD ASCDCPFA CPTA ABDD CFHD FICD NAID BUZZ AGRD MOADUDI RCC HBTD AHD DDGA NAMA MIND PRSD NRWD NRCD NRODDRDD EXR0USRD ULAD RTDD RBDD RBHD PGND OCBD FLXA FTTC DNDY DNO3 MCBN FDSD NOVDCPND_LANG ENGHUNTPLEV 02SPID NONEASTIAPG 0AACS NOITNA NODGRPMLWU_LANG 0DNDR 0DTMKKEY 00 ACD 5000 0 5601AGN01 SCR 5701 0 MARPCPNDCPND_LANG ROMANNAME MICB CHANNEL 2XPLN 14DISPLAY_FMT FIRST,LAST02 NRD03 MSB04 TRN0506070809101112131415DA TE 27 JUN 2003MEM AVAIL: (U/P): 1158378 USED U P: 142861 75016 TOT: 1376255 SCH5066TNS AVAIL: 1926 USED: 574 TOT: 2500ACD AGENTS AVAIL: 70 USED: 10 TOT: 80AST AVAIL: 5000 USED: 0 TOT: 5000DA TA PORTS AVAIL: 2500 USED: 0 TOT: 2500DIGITAL TELEPHONES AVAIL: 147 USED: 13 TOT: 160 INTERNET TELEPHONES AVAIL: 4 USED: 0 TOT: 4REQ: STA T 200 = UNIT 00 = IDLE (2616 MSB LOG OUT)01 = UNIT 01 = IDLE (2616 MSB LOG OUT)02 = UNIT 02 = IDLE (2616 MSB LOG OUT)03 = UNIT 03 = IDLE (2616 MSB LOG OUT)04 = UNIT 04 = IDLE (2616 MSB LOG OUT)05 = UNIT 05 = IDLE (2616 MSB LOG OUT)06 = UNIT 06 = IDLE (2616 MSB LOG OUT)07 = UNIT 07 = IDLE (2616 MSB LOG OUT)08 = UNIT 08 = IDLE (2616 MSB LOG OUT)09 = UNIT 09 = IDLE (2616 MSB LOG OUT)10 = UNIT 10 = UNEQ11 = UNIT 11 = UNEQ12 = UNIT 12 = UNEQ13 = UNIT 13 = UNEQ14 = UNIT 14 = UNEQ15 = UNIT 15 = UNEQ16 = UNIT 16 = UNEQ17 = UNIT 17 = UNEQ18 = UNIT 18 = UNEQ19 = UNIT 19 = UNEQ20 = UNIT 20 = UNEQ21 = UNIT 21 = UNEQ22 = UNIT 22 = UNEQ23 = UNIT 23 = UNEQ24 = UNIT 24 = UNEQ25 = UNIT 25 = UNEQ26 = UNIT 26 = UNEQ27 = UNIT 27 = UNEQ28 = UNIT 28 = UNEQ29 = UNIT 29 = UNEQ30 = UNIT 30 = UNEQ31 = UNIT 31 = UNEQREQ: PRTTYPE: 2616TN 2 9PAGEDESDES MICBTN 002 0 00 09TYPE 2616CDEN 8DCUST 0AOM 0FDNTGAR 1LDN NONCOS 0SGRP 0RNPG 0SCI 0SSUXLST 0SCPWSFLT NOCAC_MFC 0CLS CTD FBD WTA LPR MTD FND HTD ADD HFDMWD LMPN RMMD SMWD AAD IMD XHD IRD NID OLD VCE DRG1POD DSX VMD CMSD SLKD CCSD SWD LND CNDDCFTD SFD MRD DDV CNID CDCA MSID DAPA BFED RCBDICDD CDMD LLCN MCTD CLBD AUTUGPUD DPUD DNDD CFXD ARHD CLTD ASCDCPFA CPTA ABDD CFHD FICD NAID BUZZ AGRD MOADUDI RCC HBTD AHD DDGA NAMA MIND PRSD NRWD NRCD NRODDRDD EXR0USRD ULAD RTDD RBDD RBHD PGND OCBD FLXA FTTC DNDY DNO3 MCBN FDSD NOVDCPND_LANG ENGHUNTPLEV 02SPID NONEASTIAPG 0AACS NOITNA NODGRPMLWU_LANG 0DNDR 0KEY 00 ACD 5000 0 5609AGN01 SCR 5709 0 MARP02 NRD03 MSB04 TRN0506070809101112131415DA TE 27 JUN 2003NACTREQ: END(将终端连接到MICB的TTY口上进入CLI Mode : 终端要设置为VT100/9600/8/N/1/NONE)Max conf_ports is currently undefined.Y ou have to enter value of max conf_ports.max conf_ports: 0Modify, Save, Cancel: mmax conf_ports(0): 12Card Feature(BASIC, (1-ADV ANCED)): 1Modify, Save, Cancel: sEnter key-code1(8 characters): 12345678Enter key-code2(8 characters): 12345678Enter key-code3(8 characters): 12345678Succeeded to restore number of ports, wait ...************************************************************************** Nortel Networks Integrated Conference Bridge--------------------------------------------Card name: 10266773There are no active meetings at this moment.Total ports in use: 0 (0) Last refreshed: May 18, 2005 16:26**************************************************************************login:adminPassword: (新的MICB 没有password)0005 INFO MNGMMI105 05-18 16:27:54:301 CLI administrator login by adminfirst administrator loginSAdmin/, SMaint/, PAdmin/, PMaint/, RGen/, LOgout, ?:saSYstem, ?: ?sy SYstem System Attribute Editor.Edit: card name, idle refresh,short occupancy,a lone participant timeout, subnet mask,gateway address, IP address.SYstem, ?: sySystem Attributes:card name:refresh period minutes: 5short occupancy seconds: 10disconnect a lone participant minutes: 0subnet mask: 255.255.0.0gateway address: 0.0.0.0IP address: 0.0.0.0Modify, Save, Cancel: mcard name (): MICB-1refresh period minutes (5):short occupancy seconds (10):disconnect a lone participant minutes (0):subnet mask (255.255.0.0): 255.255.255.0gateway address (0.0.0.0): 172.16.174.1IP address (0.0.0.0): 172.16.174.115New System Attributes:card name: MICB-1refresh period minutes: 5short occupancy seconds: 10disconnect a lone participant minutes: 0subnet mask: 255.255.255.0gateway address: 172.16.174.1IP address: 172.16.174.115Modify, Save, Cancel:System attributes have been updated.new Telnet data will be used following card restartRestart the card ? (Y es, (No))y--- R E S E T ----- - - - - -********************************************** Running ROM - BANK 1 ! ********************************************** Release: aa03Build Date: Apr 1 2004 13:30:43------------------------------------------RAM equipped: 32 MB SDRAMPCMCIA Altera Downloading... SuccessfulPCMCIA Altera V ersion: 12Initializing DISK in socket 0 ... OKPlanning to use MAINBA01.ABCLoading MAINBA01.ABC (size: 3D30FA) to address F0054000 ........................ OK.Starting MAIN CODE from address 0xF0054000MII link failed. LAN conne********************************************** Running MAIN CODE **********************************************Release: ba01.28Build by: /tsp/cnf/buildBuild Date: Jul 14 2004 11:50:51------------------------------------PCMCIA Altera Downloading... SuccessfulPCMCIA Altera V ersion = 12V oice And Signalling Altera Downloading... SuccessfulV oice And Signalling Altera V ersion = A2<< Tspaa17.dsp has been downloaded (checksum:0xF2) >>MII link failed. LAN connection problemVERSION RESPONSE from DSP: L/W version:0017DSP coding law data is Mu-law.0001 INFO PH005 05-18 16:33:30:152 Time and Date update - OLD: 01-01-2003 00:00:33 NEW: 18-05-2005 16:33:300002 INFO INIT000 05-18 16:33:30:152 RESET Reason is S/W RESET0003 INFO INIT011 05-18 16:33:30:153 First reset since last power-up.0004 INFO MNGMMI000 05-18 16:33:30:153 ICB Startup Complete at 18/5/2005 16:33:30DSP coding law data is A-law.************************************************************************** Nortel Networks Integrated Conference Bridge--------------------------------------------Card name: MICB-1 10266773There are no active meetings at this moment.Total ports in use: 0 (0) Last refreshed: May 18, 2005 16:33**************************************************************************login:adminPassword:0005 INFO MNGMMI105 05-18 16:34:11:248 CLI administrator login by admin previous administrator login: May 18, 2005 16:27SAdmin/, SMaint/, PAdmin/, PMaint/, RGen/, LOgout, ?: ?sa SAdmin System Administration directorysm SMaint System Maintenance directorypa PAdmin Protected Administration directorypm PMaint Port Maintenance directoryrg RGen Report Generation directorylo LOgout LogoutSAdmin/, SMaint/, PAdmin/, PMaint/, RGen/, LOgout, ?:用配置好的地址进行登陆。

北电交换机的配置

北电交换机的配置

下面配置vlan2
名称:vlan2 绑定端口:3/1-3/4
config vlan 2 create byport 1
config vlan 2 ports add 3/1-3/4
config vlan 2 name vlan2
......
如果配置有错误,可用下面的命令删除vlan
下面我以寄信为例,做一个比喻。
我在本地寄一封信件到外地,本地就相当于一个vlan,目的地是另一个vlan,信件投进邮筒后,来了一个邮局的工作人员,他把我的信送到一个他知道的地方——邮局的信件分检部门,这个部门就相当于本地vlan的网关,假设这个工作人员不知道分检部门在那里,这时又没有人告诉他或者告诉他一个错误的地址,这封信就寄不出去了,我常犯的错误就是没有告诉这位邮局的工作人员分检部门的地址或者给人家一个错误的地址,接着,信件分检员根据信封上的收件人地址,把我的信件放到寄往目的地的邮局的包裹中,再由有关人员发到目的地信件分检部门,这里,目的地信件分检部门的地址就相当于外地vlan的网关,两地的信件分检员就相当于三层交换机的路由模块,请大家特别注意:本地网关和目的地网关十分重要,缺一不可,我在配置时,最多的错误就在这里,或缺少某一个,或两个搞反了。后面我将举一些设置错误的例子。这些例子我在BBS上看到不少,都是一些求助帖子。
其中switch是交换机名,默认名可能是:switch (因为我校的交换机已经改名为Passporte-1150 ,初始名没有具体的印象了),如果修改了交换机名,例如改为PassPorte-1150,则命令行状态就变为:
PassPorte-1150#
这个状态行很重要,它可以帮助我们了解当前用了什么命令。
北电1150三层交换机的配置命令与Cisco的不同,使用手册全是英文,其性能中不溜秋,因而网上很难找到详细的配置实例,再加上售后服务另类(要购买北电的服务才提供技术咨询--认钱不认机),对这东西不熟悉的我,一直都把它象神一样供着,然而一次意外,该机的路由表丢失!使我不得不花费几个月的时间,去撩开这台神机的面纱.

北电4500、5500系列常用配置

北电4500、5500系列常用配置

北电2500,4500,5000系列交换机技术2010-10-10 20:45:43标签:slqbj版权声明:原创作品,谢绝转载!否则将追究法律责任。

Nortel ERS2500/4500/5600安装调试目录一.设备概述 (3)二.设备的接入 (3)三.命令行的操作模式说明 (5)四.基本的交换机维护 (5)1.Telnet 服务的开启或关闭 (5)2.备份配置文件 (5)3.恢复配置 (5)4.交换机系统软件的升级 (5)5.维护建议 (6)6.Telnet 和串口接入密码设置 (6)五.基本设备配置 (7)1、接口基本属性的修改 (7)2、VLAN 基本的配置 (7)2.1接口的模式配置. 72.2基于端口的VLAN划分. 8 2.3将端口加入到相应的VLAN9 2.4VLAN接口地址的配置. 9 2.5管理VLAN配置. 102.6设置本机的地址和网关. 10六.生成树的配置 (10)七.端口聚合的配置 (11)八.静态路由的配置 (12)九. DHCP-relay的配置 (13)十. SMLT配置指导 (13)十一. VRRP配置指导 (16)十二.接入安全指导 (17)12.1DHCP SNOOPING1712.2Dynamic ARP Inspection17 12.3IP Source Guard18一.设备概述Nortel ERS2500/4500/5600系列交换机的软件和维护界面一致的。

二.设备的接入在获得一台新的ERS系列设备后,你可以通过使用专用的连接线把电脑和交换机的CONSOLE口连接起来。

采用RJ45到DB9的Console线的线序如下:RJ45侧 1 2 34 5 67 8白棕黄绿红黑橙蓝DB9侧N/A N/A 35N/A 2N/A N/A在PC上开始——》程序——》附件——》通讯——》超级终端选择PC上面对应的串口,将参数调整成以下数据:点击确定;接着按Ctrl+Y,将看到以下交换机的主配置菜单;以上是NORTEL ERS交换机的配置主菜单(本例采用ERS5698交换机)我们可以进入System Characteristics更改设备的名称通过键盘的方向键,选择到sysName,按回车键,在Enter String:下敲下你想要的更改的系统名称,回车键进行确认。

相关主题
