圆柱钢模板方案
高层圆柱模板施工措施方案
高层圆柱模板施工措施方案1. 前期准备工作1.1 方案确定在进行高层圆柱模板施工前,需要制定详细的方案,包括施工方法、工序安排、施工时间计划等。
1.2 资材准备准备所需的施工资材,包括模板材料、支承材料、连接件等。
1.3 设备调试对施工中使用的设备进行检查和调试,确保其正常运行。
1.4 碰撞检查进行碰撞检查,确定施工区域无障碍物,以确保施工安全。
1.5 施工环境准备清理施工区域,确保无妨碍施工的障碍物和杂物。
2. 施工工序2.1 模板安装根据设计要求,按照施工方案进行模板的安装,首先在圆柱形状的模板上安装模板支承,并进行固定。
然后,在支承上安装模板板材,采用螺栓或其他方式与支承固定。
2.2 模板调整对已安装的模板进行调整,使用调整器具进行水平调整。
在调整过程中要注意控制水平误差,以确保模板的平整度。
2.3 模板连接将模板板材进行连接,使用连接件进行固定,确保模板的整体连接紧密。
2.4 端部处理对模板的端部进行处理,包括端板的安装和固定,确保模板的端部平整牢固。
2.5 模板验收对已完成的模板施工进行验收,检查模板的安装质量和规格。
3. 施工注意事项3.1 安全防护施工过程中,必须严格遵守相关的安全操作规程,采取必要的安全防护措施,确保施工人员的安全。
3.2 施工质量保证模板施工质量,严格按照技术规范要求操作,确保模板的平整度和强度满足设计要求。
3.3 施工进度严格按照施工时间计划进行施工,确保施工进度和工期。
3.4 工作协调加强施工组织管理,做好与其他专业工程的协调配合,确保施工的顺利进行。
3.5 施工记录及时记录施工过程中的关键节点和质量问题,做好施工记录和备案。
4. 施工总结4.1 施工成果检查对已完成的模板施工进行成果检查,检查模板的安装质量和规格,确保施工质量。
4.2 经验总结总结施工过程中的经验和不足,提出改进措施,为今后类似工程提供参考。
4.3 工程验收根据施工结果和质量要求,进行工程验收,并做好相应文件的整理和归档。
圆柱钢模方案
以我给的标题写文档,最低1503字,要求以Markdown 文本格式输出,不要带图片,标题为:圆柱钢模方案# 圆柱钢模方案## 引言圆柱钢模是一种常用于混凝土结构施工的模板,用于浇筑出圆柱形的混凝土构件。
本文档将介绍一个关于圆柱钢模的方案,包括设计、制造和安装等方面的内容。
## 设计### 材料选择在设计圆柱钢模时,需要首先选择合适的材料。
常用的圆柱钢模材料包括钢板、角钢和螺栓等。
钢板需要具有足够的强度和刚度来承受混凝土的浇筑压力,角钢可以用于增加钢模的稳定性和承重能力。
螺栓用于连接钢模的各个部分。
### 结构设计圆柱钢模的结构设计需要考虑以下几个方面:1. 圆柱钢模的直径和高度:根据施工图纸和混凝土构件的尺寸要求确定圆柱钢模的直径和高度。
2. 钢板的厚度:根据混凝土的浇筑压力和钢板的强度要求确定钢板的厚度,同时考虑到钢板的重量和制造成本。
3. 钢模的支撑结构:设计合适的支撑结构来支撑圆柱钢模,保证其在浇筑混凝土时不发生形变或塌陷。
### 零部件设计圆柱钢模的主要零部件包括钢板、角钢和螺栓等。
这些零部件需要根据设计要求进行制造和加工:1. 钢板的制造:根据设计图纸,将选定的钢板进行切割、折弯和焊接等加工工艺,制造出合适尺寸和形状的钢板。
2. 角钢的制造:将选定的角钢进行切割和焊接等加工工艺,制造出合适尺寸和形状的角钢。
3. 螺栓的选择:根据设计要求,选择适合的螺栓材料和规格,在制造过程中进行螺纹加工。
## 制造### 制作钢板制作钢板是制造圆柱钢模的关键步骤之一。
下面是钢板制作的基本流程:1. 将选定的钢板按照设计要求进行切割,得到所需的板材尺寸。
2. 使用卷板机将切割好的钢板进行弯曲,得到圆柱形状,并使用焊接工艺将其连接起来。
3. 对连接处进行打磨和涂漆等处理,提高钢板的表面质量和耐腐蚀性。
### 制作角钢制作角钢是为了增加圆柱钢模的稳定性和承重能力。
下面是角钢制作的基本流程:1. 将选定的角钢按照设计要求进行切割,得到所需的长度和角度。
柱钢模板专项施工方案-2
柱钢模板专项施工方案-2一、工程背景柱钢模板在建筑施工中起着至关重要的作用。
它是支撑和固定混凝土浇筑的重要工具,直接影响着建筑物的质量和安全。
因此,设计一套科学合理的柱钢模板施工方案对于保证工程质量和进度具有重要意义。
二、施工准备在开始柱钢模板施工之前,首先要做好充分的准备工作。
包括: - 准备所需的柱钢模板、支撑材料等施工工具和材料; - 检查柱体的设计图纸,确保尺寸和要求符合; - 对施工现场进行清理,确保施工空间整洁。
三、施工步骤1. 搭设柱钢模板1.根据设计要求,选择合适的柱钢模板,并按照设计图纸搭设模板;2.使用支撑材料支撑好模板,确保模板稳固可靠;3.调整模板位置,保证柱体尺寸和位置准确无误。
2. 固定柱钢模板1.使用螺栓、扣件等固定柱钢模板,确保模板不会出现移动或倾斜的情况;2.检查固定是否牢固,如有松动现象及时处理。
3. 浇筑混凝土1.在柱钢模板搭设完成并固定好的情况下,开始进行混凝土的浇筑;2.控制混凝土的浇筑速度,确保柱体的浇筑质量。
四、施工质量控制为了保证柱钢模板施工质量,应严格按照设计要求和施工规范进行操作。
在施工过程中,应注意以下几个方面: - 柱钢模板的选用应符合设计要求,尺寸准确;- 搭设过程中应及时调整模板位置,确保柱体垂直; - 模板固定牢固,不得出现移动或倾斜。
五、施工安全注意事项在进行柱钢模板施工时,应严格遵守相关安全规定,确保施工人员和周围环境安全。
注意事项包括但不限于: - 施工现场要设置明显的安全警示标志,确保施工人员注意安全; - 操作人员应经过专业培训,掌握安全操作技能; - 确保使用的支撑和固定材料符合质量要求,确保施工安全可靠。
六、总结柱钢模板是建筑施工中不可或缺的重要工具,其施工质量直接关系到建筑物的安全和稳定。
因此,在进行柱钢模板施工时,需要严格按照规范要求操作,并注意施工安全。
只有做到这些,才能保证工程质量和进度的顺利进行。
以上是柱钢模板专项施工方案的相关内容,希望能对有相关需求的实施人员提供一定的参考和帮助。
圆柱钢模板施工方案
圆柱钢模板施工方案圆柱钢模板施工方案一、施工准备工作:1. 安排专业人员进行技术交底,明确施工方案和工作内容。
2. 准备必要的施工工具和设备,包括钢模板、螺栓、千斤顶等。
3. 清理施工现场,确保施工区域干净整洁,方便施工操作。
4. 进行安全防护措施,包括搭建安全网、设置警示标志等。
二、模板安装:1. 根据设计要求和钢模板的尺寸,制作模板安装图纸,确定模板的具体安装位置和方式。
2. 按照模板安装图纸,在圆柱体上标定好安装孔位,然后用打眼机进行打眼。
3. 将钢模板与圆柱体对称,用螺栓将其固定在圆柱体上,保证安装牢固。
4. 检查模板安装是否符合要求,是否平整、牢固,必要时进行调整和修整。
三、施工过程中的注意事项:1. 在进行模板安装前,要对模板进行检查,确保无损坏和变形现象,避免对施工质量产生影响。
2. 在模板安装过程中,要进行合理的布置,避免出现缝隙过大、不平整等现象,影响后续工序施工。
3. 定期检查模板的固定情况,确保施工过程中不会出现松动和脱落的现象,保障施工安全。
4. 在模板安装完毕后,要进行相应的固化和养护,保证模板的稳定性和耐久性。
四、施工结束后的清理工作:1. 施工结束后,要对施工现场进行清理,清除残留的工具、材料等。
2. 对模板进行清洗和修整,保持其清洁和平整,方便后续施工使用。
3. 检查模板的使用情况,如果发现有损坏或变形的情况,要及时进行维修或更换。
以上就是圆柱钢模板施工方案的一般流程和注意事项。
在进行施工时,要严格按照设计要求和施工方案进行操作,确保施工质量和安全。
同时,要合理使用和保养模板,延长其使用寿命,提高施工效率和质量。
圆柱钢模计算书

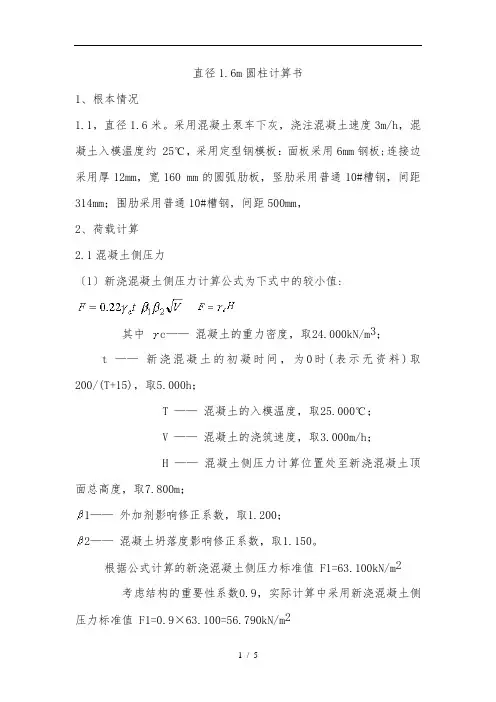

直径1.6m圆柱计算书1、根本情况1.1,直径1.6米。
采用混凝土泵车下灰,浇注混凝土速度3m/h,混凝土入模温度约 25℃,采用定型钢模板:面板采用6mm钢板;连接边采用厚12mm,宽160 mm的圆弧肋板,竖肋采用普通10#槽钢,间距314mm;围肋采用普通10#槽钢,间距500mm,2、荷载计算2.1混凝土侧压力〔1〕新浇混凝土侧压力计算公式为下式中的较小值:其中c——混凝土的重力密度,取24.000kN/m3;t ——新浇混凝土的初凝时间,为0时(表示无资料)取200/(T+15),取5.000h;T ——混凝土的入模温度,取25.000℃;V ——混凝土的浇筑速度,取3.000m/h;H ——混凝土侧压力计算位置处至新浇混凝土顶面总高度,取7.800m;1——外加剂影响修正系数,取1.200;2——混凝土坍落度影响修正系数,取1.150。
根据公式计算的新浇混凝土侧压力标准值 F1=63.100kN/m2考虑结构的重要性系数0.9,实际计算中采用新浇混凝土侧压力标准值 F1=0.9×63.100=56.790kN/m2考虑结构的重要性系数0.9,倒混凝土时产生的荷载标准值F2=0.9×3.000=2.700kN/m2。
〔2〕进展荷载组合F´=56.790+2.700= 59.49KN/㎡。
3.1面板挠度计算按照三边固结一边简支计算,取10mm宽的板条作为计算单元,荷载为q=0.0595*10=0.595N/mm根据lX/lY=0.9,查表得ωmax=0.00258ql4/kk=Eh³b/12(1-v²)=206000*6³V-钢的泊桑比=0.3ωmax=0.57 mm≤[ω]=1/400=0.883 mm 故满足要求4竖肋计算4.1计算简图:竖肋采用10#槽钢间距353 mm,因竖肋与横肋焊接,故按两端固定梁计算,面板与竖肋共同宽度应按353 mm计算4.2截面惯性距组合截面的形心计算:板和竖肋在X轴心与组合形心重合y¯´=S/A式S=23500+3535*6*〔100+6/2〕=241654mm³式A =1274+353*6=3394mm²y¯´=71.2 mm由平行公式得:I=I1+A1y²+I2+A2y²=1983000+1274*21.2²+353*6³/12+353*6*31.8²=46.93*105〔㎜4〕4.3挠度计算ωmax=ql4/384EI=21.0*4004/384*2.06*105*46.93*105=0.0014mmωmax=0.0014 mm≤[ω]=1/400=0.883 mm 故满足要求5.横肋计算5.1计算简图5.2荷载计算:圆弧形横肋采用100 mm宽,10 mm厚的钢板。
圆柱模板施工方案
圆柱模板施工方案
圆柱模板施工方案
一、施工准备
1. 根据设计图纸,确认圆柱模板的尺寸和高度,并进行相应的测量,确定模板的具体要求。
2. 检查施工现场,保证施工区域干净整洁,无杂物妨碍施工。
3. 准备所需的施工材料和工具,如钢筋、模板、脚手架、扣件等。
二、模板制作
1. 根据设计要求,将模板板材切割成所需的尺寸和形状。
2. 用合适的工具将模板板材进行打磨,保证表面光滑平整。
3. 按照设计要求,将模板板材进行拼装,使用合适的连接件进行固定。
三、模板安装
1. 在施工现场确定好圆柱的中心位置,运用传统的测量方法进行找样。
2. 使用脚手架搭设模板支架,确保支架稳固可靠。
3. 将已制作好的模板板材一块块安装在模板支架上,使用钢丝绳或木楔进行固定。
4. 根据模板的高度需求,逐层安装模板,确保模板整体平整牢固。
四、施工注意事项
1. 模板安装过程中,要注意保持模板的平正,不得有明显的翘
曲或变形现象。
2. 安装模板时,要进行水平检验,保证模板的平衡。
3. 模板安装完成后,要进行验收,确保模板的安装质量符合施工要求。
4. 施工现场要注意安全措施,工人要佩戴好安全帽、防护鞋等个人防护装备。
五、施工总结
圆柱模板的施工是一个技术要求较高的工作,需要精确的测量和严格的操作。
在施工过程中,施工人员要保持耐心和细心,严格按照设计要求进行施工,确保模板的质量和安装效果。
同时,要注重施工现场的安全控制,确保工人的人身安全。
施工结束后,要进行验收,并记录相关施工细节,为后续的施工提供参考。
圆柱模板安装施工方案
本工程为某住宅小区的圆柱模板安装施工,涉及建筑物内、外墙的圆柱模板施工。
圆柱直径为1.2米,高度为3米,共计30个圆柱。
本方案针对圆柱模板的安装、加固、拆除及质量控制进行详细说明。
二、施工准备1. 材料准备:圆柱模板、木方、钢管、紧固件、螺丝、米尺、记号笔、锤子、钉子、经纬仪、铅垂仪等。
2. 工具准备:19号扳手、切割机、电钻、线锯等。
3. 人员准备:施工人员、监理人员、技术负责人等。
三、施工流程1. 圆柱模板的加工:根据设计图纸要求,加工出符合尺寸的圆柱模板,模板表面需进行防滑处理。
2. 圆柱模板的运输:将加工好的圆柱模板运至施工现场。
3. 圆柱模板的安装:(1)建立平整的安装平台,确保模板底部与地面接触良好。
(2)两人一组,取直径1.2米、高度3米的模板各一片,利用凹凸槽对接,扣在支设好的钢筋笼外围。
(3)在模板和安装平台的接缝处,用水泥灰浆填缝,防止浇筑时底部发生漏浆。
(4)取直径1.2米、高度3米的模板两片,采用错位搭接法安装在之前的模板上方。
此时模板上下的两道半圆形接缝捆扎第二道钢箍,钢箍要完全覆盖接缝位置。
(5)重复上述步骤,将剩余的两片模板安装在顶端,并在新产生的上下接缝处捆扎第三道钢箍。
4. 圆柱模板的加固:(1)在模板上下接口位置,用钢带进行加固,钢带要水平覆盖在接口部位,并保证接口位置在加固范围内。
(2)固定钢带要求水平捆扎,保证钢带受力均匀,固定钢带的上下边距为550px。
(3)安装螺丝时,每一个螺丝拧紧度要保持一致,保证钢带松紧度的一致性及施工安全。
5. 圆柱模板的拆除:(1)待混凝土达到设计强度后,方可进行模板拆除。
(2)拆除模板时,先拆除钢带,再拆除模板。
(3)拆除模板时,禁止用力拆除,避免损坏模板。
四、质量控制1. 圆柱模板的加工尺寸、形状、表面质量应符合设计要求。
2. 圆柱模板的安装位置、垂直度、圆弧度应符合设计要求。
3. 圆柱模板的加固措施应符合设计要求,确保模板的稳定性和安全性。
圆柱支模方案
圆柱支模方案一、引言圆柱支模是建筑施工中常用的一种模板系统,用于支撑和固定混凝土圆柱的施工。
准确的支模方案可以保障施工安全和质量,提高施工效率。
本文将详细介绍圆柱支模方案的设计和应用。
二、支模材料选择1. 主材料选择:圆柱支模的主要材料是钢模板和木制支撑。
钢模板具有高强度、耐腐蚀、不变形等特点,能够确保圆柱的形状和尺寸精确。
木制支撑选用优质的实木,经过防腐处理,具有足够的强度和稳定性。
2. 辅助材料选择:支模系统的安全性和稳定性也需要一些辅助材料的配合,例如连接件、调整器等。
这些材料应具备承载能力强、易于安装和拆卸、防锈防腐等特点。
三、设计要点1. 圆柱支模的外形和尺寸应根据具体工程设计要求确定。
支模的高度、直径、壁厚等参数需要满足结构强度和施工要求。
2. 支模的布置应考虑施工安全和效率。
一般情况下,圆柱支模采用对称布置,通过合理的支撑点和连接方式保证施工中圆柱的稳定性。
3. 支模的连接方式需要简单可靠。
常见的连接方式有焊接、螺栓连接和卡口连接。
选用合适的连接方式能够提高工作效率并保证施工质量。
四、施工过程1. 准备工作:在施工前需要对支模材料进行清点、检查和验收。
确保支模材料的数量、性能和质量符合要求。
2. 搭模:根据设计方案,按照固定的步骤将支模材料进行拼装和搭建。
注意支模的垂直度和水平度,加强支撑点的固定和加筋。
3. 调整和校正:在支模搭建完成后,需要对其进行调整和校正。
通过移动调整器、更换支撑材料等方式,保证圆柱的几何形状和尺寸达到设计要求。
4. 浇筑混凝土:支模搭建完成后,可以进行混凝土的浇筑工作。
在浇筑过程中需要注意控制混凝土的流动性和坍落度,同时保证浇注顺序和速度的均衡。
5. 拆除模板:混凝土养护期结束后,根据混凝土的强度要求,可以拆除支模和模板。
拆除时需要注意施工安全和保护混凝土表面的完整性。
五、施工注意事项1. 圆柱支模方案应根据具体工程情况和构造要求进行设计。
需要结合施工现场的条件和施工工艺选择适宜的支模系统。
圆柱模板施工方案
圆柱模板施工方案圆柱模板施工方案一、施工准备1、安全设施:搭设安全网、围挡和警示标志,确保施工区域的安全。
2、材料准备:准备好圆柱模板所需的木料、钢筋及胶合板等材料,并检查其质量。
3、技术人员:确保工人具备圆柱模板施工所需的技术知识和经验,以确保施工质量和安全。
二、模板设计和制作1、测量和设计:根据建筑设计图纸和要求,测量圆柱的直径和高度,确定模板的尺寸和形状。
2、模板制作:根据设计图纸制作模板的骨架,选择适当尺寸的木料并进行加工,然后将胶合板等材料固定在骨架上,形成圆柱模板。
三、模板安装1、调整位置:根据设计要求,将预制的模板放置在圆柱的外侧,并调整到正确的位置和高度。
2、固定模板:使用合适的钉子、螺丝或钢筋等材料将模板牢固地固定在圆柱上,确保模板不会移动。
3、检查垂直度:使用水平仪或水平仪等工具检查模板的垂直度,确保圆柱的平整度和直径符合设计要求。
四、浇筑混凝土1、密封模板:在模板的接缝处和模板底部,使用胶带或密封剂等材料密封模板,防止混凝土渗漏。
2、准备混凝土:按照设计要求和配比准备好混凝土,并确保混凝土的质量和流动性。
3、浇筑混凝土:将混凝土逐渐倒入模板内,使用振动棒等工具进行震动,使混凝土均匀分布,并排除气泡和空隙。
4、养护:在混凝土浇筑完成后,及时进行养护,使用湿布或喷水器等方式保持混凝土的湿润,以防止裂缝和干裂的产生。
五、模板拆除1、拆除时间:根据混凝土的凝固时间和设计要求,确定模板的拆除时间。
2、拆除方式:使用锤子、撬棍等工具轻击和拆除模板,确保不会对圆柱的表面造成损害。
3、清理工作:拆除模板后,清理模板和混凝土表面的杂物和垃圾,并进行必要的修补工作。
六、验收和总结1、验收:经过以上步骤完成后,进行圆柱模板施工的验收工作,检查施工质量是否符合设计要求。
2、总结:总结圆柱模板施工的经验和教训,以及改进的方案,并进行记录和归档,以供以后参考。
以上为圆柱模板施工方案的基本步骤,施工过程中需严格按照设计要求和安全规范进行操作,确保施工质量和工人的安全。
圆柱钢模板施工方案20110718
目录第一章、工程概况1.工程名称:无锡恒隆广场综合发展项目2.建设单位:无锡恒隆地产有限公司3.建筑顾问:凯达环球有限公司4.结构顾问:迈进土木结构土木顾问有限公司5.国内设计:无锡市城规设计有限公司6.工程监理:上海现代工程咨询有限公司7.工程总包:中建一局集团建设发展有限公司8.建设地点:无锡市崇安区东大街地块,北临人民中路,南向后溪街,西至健康路,东侧为规划道路9.建筑面积:约319063㎡。
第二章、塔楼圆柱概况配备现场西塔楼共有14根圆柱,共有11根圆柱存在倾斜角度,其中4根圆柱倾斜角度贯穿全楼,其余圆柱在L26层均已无倾斜角度。
因现场塔楼2施工流水段共分为4段,因此部分不在统一流水段内的直径及倾斜角度一致的圆柱柱靴配置一套即可,倾斜角度在1°以下的圆柱柱脚将不再配置圆柱柱靴塔楼一圆柱倾斜角度统计一览表圆柱钢模板配置数量注:东塔楼L1层至L6层圆柱模板当一层施工完成后,将2套6M的模板分别拆成(4.5m+1.4m)和(3.9m+2.1m)这两种规格。
将2套5M的模板都拆成(3.9m+1m)的规格。
在4层施工完成后,将1套4.5m的模板拆成(3.9m+0.6m)的规格,因5层层高较高,需要将余下的模板配成2套7.5m高模板(4.5+2.1+1;4.5+1.4+1+0.5),2套7.8m高模板(3.9+3.9;3.9+3.9)。
三、塔楼圆柱模板3.1、L6层以下无倾斜角度圆柱塔楼圆柱面板采用钢模板;每个钢模板分为两瓣,直接立于地面,在安装完成后,需进行垂直度的测量定位,钢模板上部与上层梁之间小于500mm的柱头采用木模板散拼。
圆柱钢模架设示意图圆柱钢模剖面图3.2、L6层以上有倾斜角度圆柱为保证柱模柱靴与圆柱上侧钢模螺栓孔可以配套,因此,圆柱柱靴与圆柱钢模均由一家加工场进行设计加工。
除设备层外,其余标准层层高均为4350mm,所有圆柱模高度均设置到标准层梁高最高的结构梁梁底,标准层中每层梁高最高为1000mm,因此,圆柱模配置高度为3350mm。
圆柱模板施工方案作业指导书方案
施工单位:中国建筑第二工程局有限公司年月日编号:一、施工准备施工单位:中国建筑第二工程局有限公司年月曰编号:大截面柱头底净高度为11・7m;施工时釆用定型木模板分三次施工,后两次施工时木模板与下层已施工柱搭接200mm,至扩截面柱头下,上部扩截面柱头釆用普通木模板加固与柱一起施工.模板拼装图定型木模采用多层板,厚度为2 0mm,定型木模高度为柱箍采用钢带,钢带厚度为3. 5mm,宽度为50mm,钢带安装好以后为了对模板进行保护,要在模板四周垂直加5 *9cm的木方四个,并在用四个钢管固定木方,上下每层钢管的间距保持1 0 0cm最佳,这样不仅可以对木模板进行保护,而且可以缓冲振动棒的压力,使打出来的混凝土效果更好,同时这样保护也有利于对模板进行垂直定位,使模板的受力形成一个整体,达到二次加固的作用。
施工单位:中国建筑第二工程局有限公司年月日编号:施工单位:中国建筑第二工程局有限公司月日编号:工程名称 “十二五”易地技术改造联合工房及动 力中心 交底部位 主体 第5 页 共13页交底内容:“十二五”易地技术改造联合工房及动力中心独立圆柱施工方案 年施工单位:中国建筑第二工程局有限公司编号:月日 A• F -* -JK1M—圆柱架体立面图(一)Tmnfsr1」^LuEC 饰》上(。
4 血丄&性;朋 异和 恋丄逊 JHTKrSr施工单位:中国建筑第二工程局有限公司年月日编号:施工单位:中国建筑第二工程局有限公司年月日编号:施工单位:中国建筑第二工程局有限公司年 月 日 编号:斜杆与水平面的交角宜为45。
〜60。
之间,连续设置,用6m 长的钢管搭设剪刀撑,钢管接长 时釆用搭接,长度lm 及不少于3个扣件.剪刀撑的斜杆应与脚手架基本构架杆件加以可 靠连接,且斜杆相邻连接点之间杆段的长细比不得大于6 0。
并在底层支设平面网,剪 力撑随脚手架搭设时开始连续设置。
3.2圆柱模板施工工艺流程3.2.1找平定位在圆柱模安装前,先在圆柱子根部按标高抹好1: 1的水泥砂浆找平层,并按圆柱子 边线做好定位墩台,以保证圆柱子的标高和轴线定位的准确,根据施工图轴线尺寸引测 控制线,建立轴线控制网,引测标注圆柱控制线和标高控制线.并画出圆柱模板的外边线 及外侧控制线,在圆柱下部内侧安置定位钢筋。
圆柱钢模板施工方案
圆柱钢模板施工方案1. 引言本文档旨在制定圆柱钢模板施工方案,以便正确、高效地完成圆柱钢模板的施工工作。
该方案适用于建筑、桥梁、隧道等工程中需要使用钢模板进行圆柱体施工的情况。
2. 工程准备在施工前,需进行以下准备工作:2.1 圆柱钢模板准备根据设计要求,制作圆柱钢模板,包括制作合适尺寸的模板板材和梁柱连接部件。
确保模板材料的质量和尺寸精准,能够承受施工过程中的荷载。
2.2 施工场地准备清理施工场地,确保场地平整无障碍物,并划定好施工区域。
2.3 施工材料准备准备所需的施工材料,包括混凝土、钢筋、支撑材料等。
3. 施工步骤根据设计要求和施工条件,进行以下施工步骤:3.1 基础施工在施工区域进行基础施工,包括挖掘基坑、进行基础浇筑等工作。
确保基础的稳固和平整。
3.2 放样按照设计图纸的要求,使用放样工具在基础上进行圆形的放样,确定圆柱体的位置、尺寸和高度。
3.3 安装圆柱钢模板根据放样结果,安装圆柱钢模板。
先在基础周围设置支撑材料和支撑架,再将圆柱钢模板固定在支撑架上,确保模板与基础间的距离均匀一致。
3.4 进行钢筋绑扎在圆柱钢模板内预留好钢筋的安装位置,根据设计要求进行钢筋的绑扎工作。
确保钢筋的位置准确、固定牢固。
3.5 浇筑混凝土在完成钢筋绑扎后,进行混凝土浇筑。
将搅拌好的混凝土倒入圆柱钢模板内,采取适当的振捣方式确保混凝土的密实性。
3.6 养护混凝土浇筑完成后,进行养护工作。
根据混凝土养护规范,进行适当的养护措施,确保混凝土的强度和稳定性。
4. 安全注意事项在圆柱钢模板施工过程中,需注意以下安全事项:•施工现场应设置明显的警示标志,确保周围人员的安全;•工人操作需佩戴好防护用品,避免发生意外伤害;•确保圆柱钢模板和支撑架的稳固性,避免倒塌和意外事故;•在混凝土浇筑时,注意控制浇筑速度和高度,以避免产生浇筑不均匀或溢流现象;•在施工过程中,应及时清理施工区域的杂物和障碍物,确保施工安全。
5. 总结本文档制定了一套圆柱钢模板施工方案,详细阐述了施工准备、施工步骤和安全注意事项。
圆柱模板方案0玻璃钢
圆柱模板方案0玻璃钢1、本工程圆柱模板采用9mm厚定型玻璃钢模板,定型钢模使用至梁底,梁侧部位圆柱模板采用木模板支设,保证成型后观感质量。
2、圆柱模板施工工艺流程:定位放线→定型玻璃钢模板支设至梁底→定型玻璃钢模板螺栓连接→定型玻璃钢模板钢管箍加固→浇筑砼→定型模板拆除→梁模板及圆柱头木模板支设及加固→与满堂架连接及加固。
3、梁侧部位圆柱模板采用木模拼组,柱头采用20×50mm的小木条进行拼组,小木条外侧采用木架板加工成的定型木龙骨加固,然后与外侧的模板体系连接加固见下图,20*50小木条定型木龙骨@500定型木龙骨@50020*50小木条梁圆柱圆柱与梁节点处木模加固图4、圆柱钢模板施工时必须将横缝和竖缝塞好海绵条,然后将所有的螺栓眼用螺栓拧紧,防止在拼缝处漏浆形成蜂窝。
5、模板拼缝容易不严密,特别是圆柱柱头处木模板与原砼柱面靠的不严,要求在柱头木模板封堵前在砼柱子上端贴好海绵体。
防止漏浆形成蜂窝麻面。
6、圆柱柱头木模板加固容易不牢,应在每道定型木龙骨外侧用钢管加固,钢管加固完后,柱头处木模板与原砼柱面靠的仍然不严的应在木龙骨和钢管间塞入木楔子顶紧。
梁侧面较小的木模板采用木方顶紧时,不能仅采用一道木方,这样容易形成未顶到处鼓模,应该在木模板四周顶紧。
加固图如下:7、圆柱柱头木模板与梁竹模板拼接处不得闪较大缝隙,较大缝隙处必须重新处理木模板以便拼接严密,而且在此处必须贴好黄胶带纸以便浇筑完砼相对平整光滑,不出现错台错缝,个别模板破旧后应将破损位置切掉后使用,以免影响砼成型效果。
8、圆柱砼浇筑:浇筑柱时,为避免柱脚产生蜂窝现象,在底部应先铺一层50~100mm厚同标号混凝土水泥砂浆,以保证接缝质量。
9、浇筑砼时应注意振捣密实,特别圆柱浇筑,要求分层浇筑,每层厚度控制在400mm左右。
振捣棒采用直径7cm的振捣棒加强振捣。
10、砼养护时间不少于七天。
且保证砼表面湿润。
柱子砼养护注意在砼柱子上浇水后采用两层塑料薄膜包裹,然后用黄胶带纸将薄膜上下口封严。
圆柱模板方案【图】
圆柱模板方案一、施工准备(一)技术准备及要求1圆柱模板方案得到监理批准,必要时可先做一根示范圆柱,待监理工程师验收后,全面实施。
2完成对操作工人的技术交底。
3根据流水段划分,合理确定柱模加工数量。
4根据同直径的不同柱高,综合确定具有一定通用性的柱模高度,空出高度一般不宜≥500mm。
(二)材料准备及要求1各类材、工具劳动力以及防护用具施工前到位。
根据施工工期间的工程量、施工进度,确定材料的数量及进场时间,由专人负责,确保材按时进场,并妥善保管。
对于发生变形、翘角、起皮及平面不平整的模板,及时组织退场。
原材料进场后,堆放整齐。
2模板放置:模板加工成型后,应堆放平整,防止变形,并应对模板型号、数量进行清点,编号。
用油漆在编好号的模板上作标记,堆放于现场施工段内,便于对号入座,吊装。
(三)主要机具活口扳手、线坠、榔头,钳子。
(四)作业条件1 梁、板混凝土浇筑完毕,强度达到1.2MPa,柱钢筋绑扎完毕。
2柱模安装操作平台搭设完毕,要在某一侧向留有柱模竖向临时入口。
3施工场地平整,锚环埋设牢固。
二、施工工艺(一)工艺流程(二)操作工艺1锚环埋设:浇筑混凝土楼板(底板)时,沿轴线居中预埋钢筋(Ф6)锚环。
斜拉索一端钩住楼(底)板锚环,另一端钩住圆柱上端钢筋(角度30º-60º),用花篮螺栓初步调整模板的垂直度。
3 粘海绵条:将3~5㎜厚海绵条粘在圆柱模闭口缝处,防止漏浆。
粘贴的海绵条,不得超越模板侵入柱体内,防止拆模后海绵条嵌在柱体混凝土内,影响外观质量。
4模板就位:用2~4人把模板抬至柱筋旁侧,将模板竖立,围裹闭合模板,柱身从上到下不加柱箍,逐个拧紧接口螺栓。
5勾斜拉索:斜拉所有Ф6钢筋和花篮螺栓组成,圆柱模板就位后,斜拉索的上端在高于柱模100mm的位置勾住伸出柱模的柱子主筋,下端勾住设在楼(底)板上的锚环。
6初调垂直:用线坠和斜拉索初步测调整玻璃钢圆柱模板的垂直度,因为此时模板还不圆无法一次到位,故称为初调垂直度。
圆柱钢模板方案
圆柱钢模板方案一、工程简况:1、工程名称:罗浮山游客服务中心工程2、建设单位:博罗县罗浮山旅游文化广场和游客服务中心项目建设指挥部3、监理单位:广东金筑工程管理有限公司4、设计单位:广东省建筑设计研究院5、勘察单位:广东省惠州勘察工程公司6、施工单位:广东华坤建设工程有限公司罗浮山游客服务中心工程位于惠州博罗县长宁镇埔筏村,该工程总建筑面积19913.8㎡,框架三层。
建筑物最高点为27.346米,B、F区檐高21.6米,其它首层层高6米,二层层高3.9米。
分为A、B、C、D、E、F、G区。
二、编制依据:1、本工程施工图纸;2、《混凝土结构工程施工质量及验收规范》GB50204-2002;3、《建筑施工安全检查标准》 JGJ 59-2011;4、《建筑施工高处作业安全技术规范》JGJ 80-1991;5、《本工程施工组织设计》三、本工程圆柱施工特点:1、本工程圆柱直径:800mm、600mm、400mm,钢模板规格尺寸统一,容易控制模数。
模板刚度大、拼缝少,可按柱尺寸设计成定型模板。
800规格:按800×高6m来布模(扣除梁高);600规格:按600×高6m来布模(扣除梁高);400规格:按400×高6m来布模(扣除梁高)。
2、加固系统,部件强度高,组合刚度大,板块制作精度高,拼缝严密,不易变形,模板整体性好,抗震性强,在施工浇灌混凝土时比较稳固。
3、本工程的柱子较高,在拼装时需要搭设脚手架进行安装和加固,考虑到脚手架整体搭设的稳定性以及施工作业的安全性,采用满堂脚手架进行搭设,且该脚手架在柱子施工完毕后必须拆除,以便于梁板结构的支模施工。
4、模板吸附力小,脱模容易。
5、本工程圆柱采用钢模板,由于本工程钢模为厂家定制,仅适合本工程圆柱的施工使用,且在本工程其它柱梁板等构件无法再利用,圆柱施工完后,其它项目工程也无法再使用,故本工程定型圆柱钢模板只能在本项目工程分三次进行摊销。
