导轨式安装电表
三相导轨式电能表说明书
三相导轨式电能表说明书全文共四篇示例，供读者参考第一篇示例：三相导轨式电能表是一种用于测量电能消耗的工业设备，具有高精度、稳定性强、可靠性高等特点。
本说明书将为您介绍三相导轨式电能表的结构、工作原理、参数设定及使用方法等内容。
一、结构概述三相导轨式电能表主要由外壳、电能计量部分、电子数字显示部分等组成。
外壳通常采用防火、耐高温、抗冲击的材料制成，以保证设备的安全可靠性。
电能计量部分是电能表的核心部件，通过测量电流和电压的大小来计算消耗的电能量。
电子数字显示部分则用于显示电能消耗的具体数值，方便用户进行查看。
二、工作原理三相导轨式电能表的工作原理主要通过电流互感器和电压互感器来实现。
电流互感器用于测量电路中的电流大小，而电压互感器则用于测量电路中的电压大小。
通过采集这两个参数，电能表可以计算出电能消耗的具体数值。
三、参数设定在安装三相导轨式电能表时，需要对一些参数进行设定，以保证设备的正常运行。
这些参数包括电流传感器比率、电压传感器比率、功率因数、脉冲常数等。
用户可以根据具体情况进行合理设定，以满足实际需求。
四、使用方法1. 安装：首先需要将三相导轨式电能表安装在电路中，确保连接正确无误。
同时还需要保证设备与电路的接地连接牢固可靠。
2. 参数设定：根据实际情况设定电流传感器比率、电压传感器比率、功率因数等参数，并进行校准。
3. 操作：待参数设定完成后，将三相导轨式电能表开启，即可开始工作。
用户可以通过数字显示部分查看电能消耗的具体数据。
4. 维护：定期对三相导轨式电能表进行检查和维护，确保设备的正常运行。
如发现异常情况应及时处理，以避免对设备的损害。
第二篇示例：三相导轨式电能表是一种用于计量三相交流电能消耗的智能仪表，广泛应用于工业领域、商业领域和住宅领域。
本说明书将详细介绍三相导轨式电能表的主要特点、技术参数、安装方法和使用注意事项，帮助用户正确使用和维护三相导轨式电能表。
一、主要特点1. 采用先进的电子计量技术，具有高精度、稳定性好的特点，可准确计量三相交流电能的消耗。

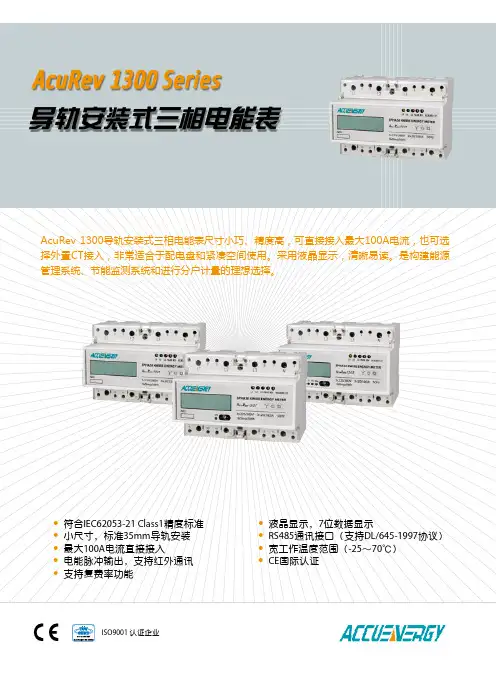

爱博精电导轨式电能表
-25～70℃ -40～85℃ 年平均湿度85％，一年中可有30日95％ CAT III Class 2 IP20 阻燃Polycarbonate
单位: mm
4
1
2
3
L1
L2
5
6
7
8
L3
N
88 63 35.5 45
L1
L2
9
10 11
12
L3
N
14 15
16
13
44
125
5
68
订货方法
本系列包括3种型号（电压：220V；电流：20 (100)A ；频率50或60Hz）， 功能列表如下：
电话：(010) 51290033
传真：(010) 62972073
网址：
Revision Date: Jun, 2010 Document # 2300C1101
20A 100A 0.08A
脉冲输出 隔离电压 外接回路电压 最大电流 脉冲宽度 (高电平) 脉冲常数
2KV 5～40V 100mA 100ms 160 imp/kwh
通讯 RS485接口速率 通讯协议 IR接口
1200bps DL/T645-1997 远红外
电源（取自电压回路）
电源电压
220Vac
注：AcuRev 1300系列支持两种接线方式：电流直接连接或经互感器接入。
如订货时无指定，出厂标配是直连方式（如到现场使用经互感器连接方式，将9~14号端子处 的短接片取下即可）。
AcuRev
频率 50: 50Hz 60: 60Hz
AcuRev 1301 型号 AcuRev 1302
AcuRev 1303 订货时请写清型号，如有特殊需要请联系供应商。
DDSU256 型单相电子式电能表(导轨)
仪表产品
008
电工仪表类DDSU256型单相电子式电能表（导轨）
2 功能及特点
4 外形及安装尺寸
3 主要技术参数
DDSU256型单相电子式电能表（导轨）采用先进的电能计量专用芯片，与成熟的壁挂式电能表技术相结合设计而成，应用数字采样处理技术及SMT 工艺，适用于DN35mm 导轨式安装。
根据用户用电管理需求进行设计、制造的具有现代水平的电能表，是实现计量，RS485通信，实时电流、电压等电测数据测量， LCD 显示等功能的电子式导轨电能表。
2.1 计量功能：具有正向、反向有功电能计量功能；
2.2 测量及监测；电表具有抄读瞬时功率、功率因数、电流、电压等功能；
2.3 数据显示功能：电表具有参数轮显，轮显的参数可预先设置，循环显示的顺序也可任意设置；2.4 通信功能：电表具有红外和RS485通信功能；
2.5 LED 指示功能：电表面板上具有2个LED 指示灯，有功功率脉冲、反向指示灯。
导轨式三相费控智能电能表安装使用说明书
导轨式三相费控智能电能表安装使用说明书（2016．03.Ver 1.0）目录一、概述 (1)二、主要功能 (1)三、技术参数 (1)四、安装与接线 (2)4.1外形尺寸 (2)4.2 安装图 (2)4.3 接线图 (2)五、使用与操作 (2)5.1插卡方法 (2)5.2用户购电 (3)5.3电能计量 (3)5.4 电量报警 (3)5.5 跳闸与合闸 (3)5.6 显示 (3)5.6.1插卡显示 (4)5.6.2按键翻页 (5)六、恶性负载控制 (7)七、过负荷控制 (7)八、电能脉冲输出 (7)九、数字通讯 (7)MODBUS-RTU通讯地址信息表 (8)典型应用接线图 (9)导轨式三相费控电能表一、概述导轨式三相费控电能表主要用于频率在45~65Hz范围内的三相四线网络的电能管理领域。
可测量电网中的电量信息，通过加密的IC卡或485通讯与上位机进行数据交互。
仪表内置大功率继电器可实现本地跳闸、合闸操作，从而实现预付费功能；表内配备精确的时钟源，配合完善的时间切换机制实现分时计费功能。
用户可根据现场实际情况设置电能表内部参数，使用方便、操作简单、精确度高；广泛用于各类住宅、智能建筑、集贸商场及集体宿舍、学校等领域。
一次电流规格在100A以内为直接输入型，无需外配断路器，通过仪表内置的继电器实现通断操作；一次电流规格大于100A时，需外配电流互感器和断路器，通过仪表输出的干接点信号控制断路器实现通断操作。
产品符合GB/T17215、GB/T17883相关标准,是改革传统用电体制,提高用电管理水平的理想电表。
二、主要功能三、技术参数电能计量范围0~999999.9KWh额定电压AC 110V，AC 220V电流规格 1.5(6)A、5(20)A、10(40)A、20(80)A、30(100)A 工作电压正常：0.9~1.1Un 极限：0.7~1.2Un参比频率45~65Hz启动电流0.004Ib功耗≤5VA脉冲输出脉冲宽度：80±20ms 光耦隔离输出数字通讯RS485接口，DLT645-2007协议，波特率2400bps，偶校验温度范围-10℃~+55℃相对湿度≤95% 无凝露外形尺寸126×94×84产品规格产品系列精度等级额定电压电流规格脉冲常数导轨式三相预付费电能表1.0SAC 3×110VAC 3×220V*380V电表暂不支持订做外置电流互感器型1.5（6）A6400imp/kwh5（20）A 1600imp/kwh10(40)A 800imp/kwh20(80)A 400imp/kwh四、安装与接线4.1 外形尺寸4.2 安装图采用35mm标准导轨安装方式，如下图：4.3 接线图注意：1.接线时务必拧紧螺丝，避免因接触不良导致仪表不正常工作。
ADL电能表
ADL系列导轨式安装电能表一、概述DDS/DDSF1352、DTS/DTSF/DTSD1352（ADL）系列导轨式安装电能表是安科瑞电气集多年的电表设计经验，所推出的新一代微型电能表。
该电能表采用LCD显示，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能；可用RS485通讯接口与上位机实现数据交换，极大地方便了用电自动化管理。
该电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T 614对电能表的各项技术要求。
二、产品规格三、技术参数精度等级有功：1级有功:0.5级无功：1级额定电压Un220V3×220/380V电流规格5(30)A 1.5(6)A、5(20)A、10(40)A、20(80)A工作电压正常工作电压范围：0.9～1.1Un，极限工作电压范围：0.7～1.2Un参比频率45Hz或65Hz起动电流直接接入0.004Ib 经CT接入0.002In功耗电压线路小于等于5VA/相电流线路小于4VA/相电能脉冲输出脉冲宽度：80ms±20ms光耦隔离，集电极开路输出数字通信RS485，MODBUS-RTU（其他协议可定制）时钟误差小于等于0.5s/d温度范围正常工作温度：-10℃～+45℃，极限工作温度：-20℃～+55℃，存储温度： -40℃～+70℃相对湿度小于等于95％（无凝露）外型尺寸（长×宽×高）18.0×90.3×63.1(mm)76×89×74（mm）126×89×74（mm）平均无故障工作时间（h）大于等于50000四、安装与接线4.1安装外形图及接线图4.1.1 外形尺寸（单位:mm）（1）DDS1352(ADL10)正视图侧视图图1 DDS1352(ADL10)外形图（2）DDSF1352(ADL100)图2 DDSF1352(ADL100)外形图（3）DTS1352/DTSF1352(ADL300)图3 DTS1352/DTSF1352(ADL300)外形图（4）DTSD1352(ADL3000)图4 DTSD1352外形图4.1.2 安装图DDS1352、DDSF1352、DTS/DTSF1352、DTSD1352(ADL)系列导轨式安装电能表采用35mm标准导轨安装方式，如下图5图5 安装图4.1.3 接线图DDS1352（ADL10）、DDSF1352（ADL100）、DTS/DTSF1352（ADL300）、DTSD1352（ADL3000）导轨式安装电能表支持直接接入和经电流互感器CT接入两种接线方式，DDS1352（ADL10）支持直接接入方式。
三相电子式多功能电能表(导轨式)
三相电子式多功能电能表（导轨式）型号：DTSD422-D一、产品介绍DTSD422-D型三相电子式多功能电能表主要应用于光伏发电系统、电力系统、通信行业、建筑行业等需要电力监控和电能计量的场景，主要对电气线路中的三相电压、三相电流、有功功率、无功功率、频率、功率因数、正反向有功电能、四象限无功电能等电量参数进行实时计量；可通过RS485通讯接口与采集器实现组网;采用标准DIN35mm导轨式安装，结构模数化设计，开口式互感器设计，具有体积小、易安装、易组网等优点；做为能源管理系统的监测终端产品，可广泛应用于企业、光伏电站、宾馆、学校、政府机关内部电能监测。
二、特点1.双向计量，用电数据、发电数据均可监测2.单三相线路通用，可以测量一路三相或者三路单相的用电或者发电数据3.35mm标准导轨安装，安装便捷，宽度为36mm，占用配电柜空间较小4.开口式互感器，安装便捷，无需改线5.两路RS485通信接口，可以适配多种采集终端6.可以实现多台电表相连接，分别设置地址，由一台采集设备读取每一台电表的数据三、选型说明选型型号说明DTSD422-D-6标配6A互感器，可用于二次侧接入DTSD422-D-100标配100A互感器，适合66kW以下三相系统四、基本参数性能参数接线方式三相四线额定电压3x220/380V互感器开口式互感器x3电流规格3x1.5(6)A、3x5(100)A额定频率50Hz/60Hz精度等级有功1.0无功2.0功耗≤0.5W脉冲常数AC220V1.5(6)A-----3200 AC220V5(100)A-----300显示方式LCD工作温度-25℃～+60℃相对湿度≤95%(无凝露)大气压力63kPa～106kPa通信RS485（默认地址001，默认波特率9600，E,，8，1,支持1200、2400、4800）五、屏幕与接口说明5.1显示面板指示灯说明P有功脉冲指示灯Q无功脉冲指示灯LINK RS485连接指示灯RS485连接正常，指示灯常亮ALARM设备或接线异常若安装后红灯闪烁，主要原因为电压电流逆相序，请根据现场布线检查电压电流接线情况5.2显示电量默认为1位小数，当数据超过999999.9，数据翻转，重新累计。
人民电器 DTSU858三相四线导轨式电能表 使用说明书
D T S U858/DSS U858三相电子式电能表(导轨)产品安装使用前，请仔细阅读使用说明书，并妥善保管，以备查阅。
1、概述DTSU/DSSU858型系列三相导轨式多功能电能表采用先进的超低功耗固态集成电路技术和SMT 先进工艺，用于计量频率为50Hz/60Hz的三相交流有功无功电能，实时测量电网中A、B、C三相电压、电流、有功功率、无功功率、视在功率、功率因数及频率。
该表性能指标符合GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分：静止式有功电能表(A级、B级、C 级、D级、E级)》、GB/T17215.323-2008《交流电测量设备特殊要求第23部分：2级和3级静止式无功电能表》和DL/T614–2007《多功能电能表》标准。
其通信符合DL/T645–2007《多功能电能表通信协议》的要求，并兼容DL/T645–1997《多功能表通信规约》的要求，支持MODBUS-RTU 规约要求。
可根据功能需求定制符合多功能电能表的各项技术要求。
2、功能及特点2.1计量功能2.1.1分时计量组合、正、反向有功电能，并存储当前、上1结算日~上12结算日总、各费率电能。
2.1.2分时计量组合无功1、组合无功2电能，并存储当前、上1结算日~上12结算日总、各费率电能。
2.1.3计量总有功最大需量及发生时间，并存储当前、上1结算日~上12结算日总最大需量及其发生时间。
2.1.4计量总无功最大需量及发生时间，并存储当前、上1结算日~上12结算日总最大需量及其发生时间。
2.1.5最大需量周期5、10、15、30、60分钟可选。
2.2多费率功能2.2.1可编程4种费率，14个时段，8个日时段表，14个年时区，254个公共假日，时段可跨越零点。
2.2.2电表具有2套时区表和2套日时段表功能。
2.2.3电能表采用硬件时钟电路，并具有自动温度补偿功能，以保证在正常工作环境下，时钟误差控制在0.5s/d之内，内置时钟具有日历、计时、闰年自动切换功能。
ADL系列导轨式安装电能表安装使用说明书
电能脉冲指示
3
A相
指示灯点亮
A 相有电指示
4
B相
指示灯点亮
B 相有电指示
5
C相
指示灯点亮
C 相有电指示
6
反向
指示灯点亮
反向指示
7
尖
指示灯点亮
当前费率为尖费率
8
峰
指示灯点亮
当前费率为峰费率
9
平
指示灯点亮
当前费率为平费率
10
谷
指示灯点亮
当前费率为谷费率
5.2 功能说明 计量 ● 计量正、反向有功电能，并具有功率方向指示功能
江苏安科瑞电器制造有限公司
型号 ADL300
精度 类型
等级
经 CT
接入 1级
直接
接入
额定电压 （V）
3× 220/380
电流规格 （A）
1.5（6） 5（20） 10（40） 20（80）
脉冲常数 （imp/kWh）
6400 1600 800 400
三、技术参数
项目
ADL100
指标
ADL300
精度等级
五位整数，两位小数或 六位整数，一位小数
通讯状态指示：左下角出现通讯标志显示时，表示电表当前正处于 8
通讯状态中
技术支持：周菁 电话：0510-86179969
传真：0510-86179975
9
地址：江苏省江阴市南闸东盟路 5 号 邮编：214405
公司网址：/
2
地址：江苏省江阴市南闸东盟路 5 号 邮编：214405
公司网址：/
正视图
江苏安科瑞电器制造有限公司 侧视图
图 1 单相 ADL100 外形图 （2）三相 ADL300
导轨式安装电能表 用户手册说明书
导轨式安装电能表用户手册适用型号：DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946v3004修订历史版本日期作者修订内容目录1符合标准 (1)2产品概述 (1)3.产品选型 (2)5.功能特点 (4)5.1参数测量 (4)5.2电能计量 (4)5.3需量 (4)5.4事件记录 (5)5.5通信功能 (5)5.6电能脉冲 (5)6.安装接线 (6)6.1接线方式 (6)6.2外形尺寸 (7)6.3安装方式 (7)7.操作 (8)7.1面板 (8)7.2显示 (8)8.设置 (12)9.Modbus-RTU通信 (15)附录1MODBUS-RTU通信地址信息表(单相表) (17)附录2MODBUS-RTU通信地址信息表(三相表) (23)1符合标准GB/T17215.211-2006交流电测量设备通用要求、试验和试验条件第11部分：测量设备GB/T17215.321-2008电量测量设备(交流)-特殊要求-第21部分:静态电度表(1级和2级)GB/T17215.322-2008电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S级和0.5S级)GB/T17215.323-2008电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级和3级)2产品概述我公司导轨式安装电能表采用先进的电能计量芯片，应用数字采样处理技术及SMT工艺，根据用户实际用电状况设计、制造。
该系列电能表采用模数化结构，体积小巧，安装方便，运行可靠。
3.产品选型注：以上“√”表示具备此项功能，“-”表示不具备此项功能。
“○”表示可选该功能项。
型号功能单相电能表三相电能表三相复费率电能表DDS 1946DDSF 1946DSS 1946DTS 1946DSSF 1946DTSF 1946接线方式单相√√----三相三线--√-√-三相四线---√-√电压量程220V√√----3×220/380V ---√-√3×380V --√-√-电流接入方式直接接入/经CT 接入√√√√√√实时测量电压、电流√√√√√√功率√√√√√√功率因数√√√√√√频率√√√√√√THD --√√√√电能计量双向电能√√√√√√四象限电能------复费率电能-√--√√需量√√√√√√事件记录-√--√√通信接口RS485○○○○○○电能脉冲√√√√√√显示方式LCDLCDLCDLCDLCDLCD4.技术指标型号功能DDS1946DDSF1946DSS1946DSSF1946DTS1946DTSF1946电气特性精度等级直接接入有功电能：1级有功电能：0.5S级经CT接入有功电能：0.5S级额定电压220V3×380V3×220/380V输入电流直接接入5(100)A3×5(100)A 经CT接入 1.5(6)A3×1.5(6)A 频率50/60Hz接线方式单相三相三线三相四线工作电压范围0.8Un～ 1.2Un功耗电压回路<5VA 电流回路<2VA启动电流直接接入0.004Ib0.001In 经CT接入0.002In0.001In电能脉冲1路有功电能脉冲光电隔离输出，脉冲宽度（80±20%）ms 时钟误差≤0.5s/day通信特性RS485通信接口Modbus-RTU协议，波特率最高9600bps机械特性尺寸72×90×63.5126×90×63.5IP防护IP51（面板）/IP20（外壳）环境特性运行温度(-10～55)℃存贮温度(-25～70)℃相对湿度(5～95)%（无凝露）5.功能特点5.1参数测量实时测量以下参数：-电压、电流-功率、功率因数-频率-需量5.2电能计量仪表支持的电能计量功能：-双向电能计量；-复费率电能计量；-四象限无功电能；仪表具有2套12时段4种费率计量功能，每天24小时最多可分为12个时段，各时段可选尖、峰、平、谷4种费率，可设置自动抄表时间，保存最近3月的电能信息，如：本月总有功电能、上月总尖有功电能、上上月总平有功电能。
安科瑞DTSD1352导轨式多功能电能表安装使用说明书
201DTSD1352导轨式多功能电能表安装使用说明书V2.10安科瑞电气股份有限公司申明版权所有，未经本公司之书面许可，此手册中任何段落、章节内容均不得摘抄、拷贝或以任何形式复制、传播，否则一切后果由违者自负。
本公司保留一切法律权利。
本公司保留对本手册所描述之产品规格进行修改的权利，恕不另行通知。
订货前，请垂询当地代理商以获悉本产品的当前规格。
说明书修订记录日期旧版本新版本修改内容2017.02.28V1.0 1.第一次编写2017.09.05V1.0V1.1 1.增加7.4部分校验设置说明；2.修改8.1部分功率寄存器地址，增加日需量寄存器地址、增加数据长度；3.修改8.2部分历史电能寄存器地址增加冻结时间设定寄存器；4.增加8.4部分DL/T645-2007规约数据标识。
2017.10.24V1.1V1.2 1.表8通讯地址表增加电压不平度、电流不平衡度、第二路通讯通讯参数地址表2.开关量端口更改为30、39。
2017.12.01V1.2V2.0 1.版本号升级为V2.0；2.增加条款2型号说明；3.增加测温功能、SOE事件记录，具体更新见条款3、4、7.7、9.3；4.完善条款9.1地址表、9.4DL/T645-2007规约数据标识。
2018.11.08V2.0V2.1 1.去除广告法敏感词。
2019.1.30V2.1V2.2 1.更换新的互感器。
2019.3.1V2.2V2.3 1.规范尺寸图和接线力矩。
2019.6.26V2.3V2.4 1.表1中电表型号标错，更改之。
2.图7图8AC相电流画反，更改。
2020.3.11V2.4V2.5 1.在接线与安装处增加注2.在8.2显示页面增加总电能显示2020.3.31V2.5V2.6 1.增加报文解析和数据计算方法。
2020.4.30V2.6V2.7 1.修正6.2中开关量端子号2020.11.23V2.7V2.8增加电流规格：3×10(100)A(互感器外置) 2021.04.08V2.8V2.9外形尺寸图更换为打印清晰图样，并修正说明书中部分笔误2021.12.31V2.9V2.10修改直接接入的孔径大小目录1概述 (1)2型号说明 (1)3功能列表 (1)4技术参数 (2)5外形尺寸 (2)6接线与安装 (3)7主要功能特点 (6)8操作与显示 (7)9通信说明 (11)1概述DTSD1352导轨式多功能电能表，是主要针对电力系统，工矿企业，公用设施的电能统计、管理需求而设计的一款智能仪表，产品具有精度高、体积小、安装方便等优点。
导轨式三相多功能电能表 安装使用说明书
苏制00000108号DTSD71/DSSD71型导轨式三相多功能电能表安装使用说明书江苏林洋能源股份有限公司Jiangsu Linyang Energy Co.,Ltd.1.概述导轨式三相多功能电能表是我公司推出的新型多功能电能表。
该电表由LCD液晶显示用电总电量、LCD显示可选配RS485通讯接口，具有体积小、重量轻、外表美观、工艺先进，安装方便等特点。
具有良好的抗电磁干扰、低工耗节电、高精度、高过载、高稳定性、防窃电、长寿命等性能。
该电表符合GB/T17215.xxx-2008系列国家标准和电力行业标准DL/T614-2007对电能表的各项要求。
2.外形尺寸3.技术参数项目技术指标计量精度有功0.5S级或1级无功2级额定电压Un 见规格表额定电流见规格表参比频率50Hz时钟精度≤0.5s/d 脉冲常数见规格表脉宽80±20ms工作电压正常工作电压0.9-1.1Un 极限工作电压0.7-1.2Un启动电流1级直接接入式：0.004Ib1级经CT接入式：0.002In 0.5S级经CT接入式：0.001In通讯协议DL/T645-2007，MODBUS-RTU(默认9600，N81)，(其他协议可定制)温度正常工作温度：-25℃~ 55℃极限工作温度：-40℃~ 70℃存储环境温度：-40℃~ 80℃相对湿度≤95%(无凝露)功能定制19次谐波测量，负荷曲线4.规格表规格准确度接入方式电压规格(V) 电流规格(A)常数(imp/kWh)DSSD71有功0.5S/1级无功2级经电压电流互感器3×100 1.5(6) 20000DTSD71有功0.5S/1级无功2级经电流互感器3×220/380 1.5(6) 6400 直接式3×220/3805(20) 160010(40) 80020(80) 4005.接线图(下为样图，以实物丝印为准)图1：三相三线经电压、电流互感器接式接线图(3×100V) 图2：三相四线直接接入式接线图(3×220/380V)图3：三相四线经电流互感器接式接线图(3×220/380V)6.按键说明6.1编程操作：在编程操作下，仪表提供了密码验证和修改(CODE)、参数设置(SET)、显示设置(DIS)、通讯设置(CONN)四个基本菜单项目，和SETT(设置时间)、SETQ(设置时区)、SQ-1(设置时段1)和SQ-2(设置时段2)共8个菜单项目；使用单排显示的分层菜单结构管理方式：第1级菜单显示主菜单；第2级菜单显示设置项信息，第三级菜单显示设置信息。
PDM-803DL使用说明书及数据点表V3.12
仪表地址
06
5.5、清电能量的下发数据格式：
仪表地址
0X06
0x 00AD
01 0X01
0x 13 0XBD
第 10 段电能的起始小时 第 10 段电能的起始分钟 第 10 段电能的结束小时 第 10 段电能的结束分钟
空 第 10 段电能费率类型
高 BYTE 低 BYTE 高 BYTE 低 BYTE 高 BYTE 低 BYTE
年
-3-
备注 word word word word word word word word word word word word
word word word word word word word word word word word word word word word word word word word word word word word word
0xFF
0xFF
crc
crc
0X07
0X28
crc
crc
版权所有： 丹东华通测控有限公司 网址：
-4-
● 显示操作简便：PDM-803DL 三相导轨式安装电能表具宽温型 LCD 液晶显示，通过按键可进行各种仪表参数
设置或计算机远方设定，所有设定存放在仪表内部的非易失性存贮器中，掉电不丢失，设定均有密码保护。
● 安装方便灵活：导轨式安装电能表支持电流一次直接接入和二次 CT 接入，适用于低压各种接线方式。
0X0048
名称 开关量状态(见注) A 相电流有效值 B 相电流有效值 C 相电流有效值 A 相电压有效值 B 相电压有效值 C 相电压有效值
有功功率 无功功率 视在功率 功率因数
频率 A 相有功功率 B 相有功功率 C 相有功功率 A 相无功功率 B 相无功功率 C 相无功功率 A 相视在功率 B 相视在功率 C 相视在功率 A 相功率因数 B 相功率因数 C 相功率因数 总有功电能值高 kWh （见注） 总有功电能值低 kWh 总无功电能值高 kvarh 总无功电能值低 kvarh 尖时总有功电能值高 kWh 尖时总有功电能值低 kWh 尖时总无功电能值高 kvarh 尖时总无功电能值低 kvarh 峰时总有功电能值高 kWh 峰时总有功电能值低 kWh 峰时总无功电能值高 kvarh 峰时总无功电能值低 kvarh 平时总有功电能值高 kWh 平时总有功电能值低 kWh 平时总无功电能值高 kvarh 平时总无功电能值低 kvarh 谷时总有功电能值高 kWh 谷时总有功电能值低 kWh 谷时总无功电能值高 kvarh 谷时总无功电能值低 kvarh 反向有功电能值高- kWh 反向有功电能值低- kWh 反向无功电能值高-kvarh 反向无功电能值低-kvarh
安科瑞ADL系列导轨式安装电能表选型手册
DDSF1352/DTSF1352单/三相电子式电能表 (出口型 号分别为ADL100/ADL300)，采用DIN35mm轨道安装， 宽度与微断匹配，分别为4和7个模数，一次接入最大 电流20(80)A，可方便安装于照明箱内，支持 Modbus协议或DL/T645规约。配安科瑞系统集成软件， 为客户实现低压终端电能管理提供理想方案。
时钟及时段费率
时钟误差在0.5s/天以内，具有日历、计时和闰年自动 切换功能 可编程设置峰、平、谷3种费率，日时段可设8个时段， 时段最小间隔为1分钟
Clock and period rating
Clock error is within 0.5s/day，with automatic switching function for calendar, timing and leap year Three -rating of peak ，flat ，valley can be programming，dayperiod can be set in 8-period, its minimum time interval is 1 minute
名称 Name LCD 脉冲 Pulse A相 A phase B相 B phase C相 C phase 反向 Reversion 尖 Spike 峰 Peak 平 Flat 谷 Valley
状态示例 Status messages
功能说明 Function description 液晶显示 Liquid - 通讯 基本功能代号： E - 电能计量 EF - 分时复费率电能计量 配电系统代号： 100 - 单相系统 300 - 三相四线系统 产品系列代号： 导轨式安装电能表
Additional function code: C - Communication Basic function code: E - electric energy Metering EF - period rating Power distribution code: 100 - Single phase system 300 - Three phase four wire system Product series code: Rail mounting electric energy meters
威胜DTSD342DSSD342-5N5D5Z导轨安装电子式多功能电能表使用说明书.
DSSD332/DTSD342-5D/5Z/5N型三相电子式多功能电能表尊敬的客户：首先感谢您购买和使用本公司的产品。
威胜集团有限公司是一个专门开发、生产和销售电能计量仪表的专业企业，本公司产品质量保证体系于1996年通过了挪威船级社ISO9001认证。
在您购买本公司产品的同时，请仔细阅读本使用说明书，如有任何问题，请及时与本公司的技术服务中心或分布在全国各地的事务所联系。
如需要业务咨询或查询各事务所的联系电话，请拨威胜集团有限公司免费服务热线：800-849-6688或400-677-6688，或登陆网站Http：//www．Wasion．com/查询。
威胜集团有限公司出口部 0731-******** 88619682威胜集团有限公司商务部 0731-******** 88619598威胜集团有限公司客户服务部 0731-******** 88619582上海事务所 南京事务所 广州事务所 长沙事务所 西安事务所 成都事务所 北京事务所 郑州事务所 武汉事务所 沈阳事务所 兰州事务所 杭州事务所重庆事务所 新疆事务所 石家庄事务所 福州事务所南昌事务所 合肥事务所 哈尔滨事务所 长春事务所 南宁事务所 贵阳事务所 海口事务所 太原事务所山东事务所 天津事务所 昆明事务所本说明书适用于威胜集团有限公司生产的DSSD332/DTSD342-5D/5Z/5N(5DV1.0)型三相电子式多功能电能表。
2012-10-15一、概述DSSD332/DTSD342(配置号为5D、5Z、5N)三相电子式多功能电能表(导轨式安装)是一款集测量记录、超大屏幕LCD显示、通信于一体的电力仪表，可以测量电网三相电压、三相电流、三相有功功率、三相无功功率、三相视在功率、三相功率因数以和频率；计算三相电压不平衡度和三相电流不平衡度、并能计量正反向有无功电能以及复费率（最大六费率）电能；RS485通信接口支持MODBUS RTU和DL/T645双通信规约； 选配的2路开关量输入或2路开关量输出可以实现本地或远程的开关信号监测和控制输出功能（即“遥信”和“遥控”功能）。
DDSU256 型单相电子式电能表 (导轨) 使用说明书
DDSU256型单相电子式电能表（导轨)使用说明书安装使用产品前，请阅读使用说明书浙江天正电气股份有限公司一、产品概述DDSU256型单相电子式电能表（导轨)，该电能表采用DIN35mm导轨式安装结构，是采用先进的低功耗集成电路技术和SMT工艺设计制造的一款全新的微型单相电能表，体积小巧，安装方便，可轻松放入各类配电箱和配电柜，可集成工业通信接口，可轻松实现与各种智能配电系统的集成，极大地方便了能效管理。
其性能指标符合GB/T17215.321-2021《电测量设备(交流)特殊要求第21部分:静止式有功电能表(A级、B级、C级、D级和E级)》国家标准的要求。
导轨式安装电能表由于其微型化的结构，可方便其与微型断路器一起使用，安装于终端照明箱内,为低压终端的电能计量提供了有效的解决方案。
可广泛应用于楼宇、商场、会展中心、学校、机场、港口及工厂等。
二、工作原理主要由电压、电流采样电路、专用电能计量芯片，CPU及LCD显示等部分组成。
电能表将采样的电压、电流信号输入到专用电能计量芯片，并由LCD显示电能，可通过RS485接口实现远距离抄录表内电能等数据。
三、型号和规格（以铭牌上的技术参数为准）型号准确度等级标称电压规格仪表常数DDSU256A级(2级)、B级（1级）220V0.015-0.075(6)A/1.5(6)A6400imp/kWh0.25-0.5(80)A/5(80)A800imp/kWh四、主要技术参数4.1基本误差见下表：电流功率因数最大允许误差A级B级I tr≤I≤I max 1.0±2.0±1.00.5L±2.0±1.0I min ≤I＜Itr1.0±2.5±1.50.5L±2.5±1.5I st ≤I＜Imin1.0±2.5*Imin/I±1.5*Imin/I4.2起动电能表在标称电压、标称频率及COSφ=1的条件下，直接接入和经互感器接入仪表当负载电流为0.04Itr （B级）、0.05Itr（A级）时，电能表应能连续计量电能。
dtsy1946a型三相导轨电能表说明书
10/12
商业建筑能效提升
• 分户计量技术应用: 通过 DTSY1946A 型三相导轨电能表，实现精准分户计量，有效监控和 管理各租户的能源消耗，降低整体运营成本。
• 智能节能策略: 结合智能电网兼容性，实施分时电价和需求响应机制，引导租户合理用电， 提高能源利用效率。
4/12
计量功能特点
• 有功/无功/视在电能计量：实现精确测量有功、无功及视在电能的功能，满足不同电力用户 的计量需求。
• 分时计费与数据存储：支持分时计费模式，能够根据峰谷时段自动调整电价，并具备长期数 据存储能力，便于历史数据的查询与分析。
• 事件记录与告警功能：内置事件记录系统，实时监控电能使用情况，一旦检测到异常即触发 告警，保障用电安全。
5/12
安装与操作指南
安装步骤
• 导轨选择: 选择合适的导轨尺寸，确保电能表能够稳固地安装在其上，防止因尺寸不匹配导 致的松动或不稳定。
• 接线端子连接: 正确连接电源线和负载线至相应的接线端子，遵循左零右火的常规接法，确 保接线牢固，避免接触不良引起的安全隐患。
• 安全接地: 实施有效的接地措施，将电能表外壳通过专用接地线与大地连接，以防静电积累 和漏电事故，保障人身和设备安全。
7/12
维护与故障处理
定期维护建议
• 清洁与防尘措施：定期使用干燥软布擦拭电能表表面，避免灰尘积累影响读数准确性；检查 并清理安装环境的通风口，确保设备散热良好。
• 软件升级方法：关注官方发布的固件更新通知，通过专用工具或远程服务进行软件升级，以 获取性能优化和新功能支持，同时修复潜在的安全漏洞。
DDSU6606-1型单相电子式电能表(导轨)
DDSU6606-1型单相电子式电能表(导轨)使用说明书V1.01 概述DDSU6606-1型单相电子式电能表(导轨)（以下简称"电能表"），是一种用于测量频率为50Hz的单相交流有功电能，实现预交费、后用电的预付费管理模式导轨式安装的电能表。
本产品可采用红外通讯和RS485远程通讯两种方式进行购电充值，是国内最新的民用电能计量产品之一。
其性能符合GB/T 17215.321-2008《交流电测量设备特殊要求第21部分：静止式有功电能表（1级和2级）》,其通信符合DL/T 645-2007《多功能电能表通信协议》的要求。
2 设计原理2.1 产品构成简述电能表主要分外壳部分和内部模块电路部分；外壳部分包括底座、端钮、表盖、铭牌等部件；内部模块电路部分主要包括：电源部分、计量部分、数据处理部分、液晶显示及指示部分、红外通讯、RS485通讯、继电器控制等部分。
原理框图如图1所示。
图1 电能表原理框图2.2 工作原理用户消耗的电能通过锰铜分流器进行电流采样、电阻分压进行电压采样，输入到计量芯片内，芯片经过A/D转换送到乘法器相乘，乘积后的信号再经过D/F转换，经过分频电路输出的，为单片机提供计量的电能数据和当前电流、电压、功率数据；单片机采集到相关数据后，通过累计和运算，得到使用电量和相关数据存入储存器中，再根据用户用电情况控制继电器来实现通断电，通过红外通讯或RS485通讯实现预购电以及相关数据的设置，并把数据存入存储器中；也可通过RS485通讯实现组网，实现远程抄读表内数据。
3 主要技术参数3.1 电能表规格如表1所示。
表1 电能表规格型号及名称DDSU6606-1型单相电子式电能表(导轨)额定电压220V1级、2级基本电流频率50Hz2.5(10)A、2.5(15)A、5(20)A、5(30)A、5(40)A、5(50)A、5(60)A、10(40)A、10(50)A、10(60)A、15(60)A、10(80)A、20(80)A等级3.2 百分数误差限：电能表在规定的参比条件下，其百分数误差不超过表2的规定。
安科瑞导轨式安装三相电能表 DTSD1352
4、DTSD1352计量仪表 4.1 功能： ● 计量 计量总的正反向有功和无功电能(4象限电能) ● 测量 测量分相电压、分相电流、分相及总的有功功率、无功功率和视在功率、分 相及总的功率因数、电网频率 ● 需量 有功、无功功率最大需量统计
● 分时 百年日历、时间，闰年自动切换，最大可设置2个年时区、2套时段表、4个 费率，8时段，时段最小间隔1分钟 ● 结算 内存储3个月的历史结算数据，电能结算日缺省设置为月末24时(月末结算) ● 显示 7位宽温型 LCD 显示;有功电能脉冲、无功电能脉冲、报警、相序、失压、当 前费率 LED 指示 ● 输出 有功电能脉冲输出、无功电能脉冲输出，无源光电隔离型输出端口 ● 通讯 支持 RS485通讯接口，通讯规约可选(MODBUS-RTU 或 DL/T645规约) 4.2 技术参数
安科瑞导轨式安装三相电能表 DTSD1352-C
1、概述 终端电能计量表计采用 DIN35mm 导轨式安装结构、LCD 显示，测量电能及其 它电参量，可进行时钟、费率时段等参数设置，并具有电能脉冲输出功能;可用 RS485通讯接口与上位机实现数据交换。 该电能表具有体积小巧、精度高、可靠性好、安装方便等优点，性能指标符 合国标 GB/T 17215、GB/T 17883和电力行业标准 DL/T614对电能表的各项技术要 求，适用于政府机关和大型公建中对电能的分项计量，也可用于企事业单位作电 能管理考核。 2、适用环境： 正常工作温度：-10℃～+45℃ 极限工作温度：-20℃～+60℃ 储存温度：-40℃～+70℃ 相对湿度：≤95%(无凝露) 海拔高度：≤2500m 3、产品规安装外形图及接线图 外形尺寸(单位:mm) DTSD1352(ADL3000)
图1 DTSD1352外形图 4.3.2 安装图 DTSD1352(ADL)系列导轨式安装电能表采用35mm 标准导轨安装方式，如下图
DDSU6606vctbq-F 型 单相电子式电能表(导轨) 使用说明书
DDSU6606vctbq-F型单相电子式电能表(导轨) 使用说明书符合标准：GB/T17215.321-2021安装、使用产品前，请仔细阅读使用说明书并妥善保管、备用1 概述DDSU6606vctbq-F单相电子式电能表(导轨)(以下简称“仪表”），可供计量额定频率为50Hz的电网中的单相交流有功电能。
它具有较高的准确度，可靠性和稳定性。
本仪表采用国际先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品，关键器件选用国际品牌、长寿命器件，提高了产品的可靠性和使用寿命。
本仪表设计符合标准GB/T 17215.321-2021《交流电测量设备特珠要求第21部分：静止式有功电能表(A级、B级、C级、D级和E级)》，DL/T645-2007《多功能电能表通信协议》对单相静止式电能表的技术要求。
通过掌机或Wi-Fi进行通讯，方便用户抄表。
2 工作原理仪表由两个主要功能组成：一是电能采样部分，二是单片机数据处理控制部分。
本仪表的电能计量部分使用大规模专用集成电路，通过对电流电压的信号采样，送至单片机的计量处理模块，然后通过单片机进行电能计量，实现对电能的精确计量，同时通过单片机的各种接口传递数据，实现各种控制功能。
如图1所示。
图1工作原理框图3型号和规格，如表1所示3.1型号说明：3.2 电流说明：如0.25-0.5(60)A，0.25为最小电流Imin，0.5为转折电流Itr，60为最大电流Imax。
4主要技术参数4.1 基本误差：最大允许误差如表2所示。
4.2电能表在标称电压、标称频率及功率因数为1.0的条件下，当负载电流为直接式≥0.04Itr(B级)，电能表应能起动并连续计量电能。
4.3潜动当电压线路为110%标称电压，电流线路无电流时，电表输出脉冲不应多于1个。
4.4红外通信：红外通信接口波特率为1200bit/s。
4.5 工作电压范围规定工作电压范围：（0.9~1.1)标称电压，扩展工作电压范围：（0.8~1.15)标称电压，极限工作电压范图：（0.0~1.15）标称电压。
