顶推法施工
• (4)施工安全干扰少； • (5)节约劳力，减轻劳动强度，改善工作条件。
• 采用顶推法施工也有不足之处：
由于顶推过程中各截面正负弯矩交替变 化，
致使施工临时预应力筋增多，且装拆与张
拉繁杂，梁体截面高度比其它施工方法大；
由于顶推悬臂弯矩不能太大，且施工阶段
的内力与营运阶段的内力也不能相差太大， 所以顶推只适用较多跨(少跨不经济)，且跨 径不大于50m的桥型，以42m跨径受力最佳； 对于多孔长桥，因工作面(最多两岸对顶)所 限，顶推过长，施工工期相对较长。
顶推法施工程序
顶推法施工程序
预制场准备工作
制作模板，安应力筋
张拉准备
顶推预制节段 顶推就位
管道压浆
放松临时预应力 筋拆除辅助设备
验收工程
桥面工程
落梁变换支座 管道压浆
张拉后期预应力筋
4. 顶推施工方法及特点
• （1）施工方法
• 顶推法施工的主要关键是顶推工作，核心问题在于应用 有限的顶力将梁顶推就位。聚四氟乙烯的问世，为我们提 供了摩擦系数很小的材料，使施工水平有了很大的提高。
• 顶推的施工方法很多: • 1)按施力方法分为单点顶推和多点顶推； • 2)按顶推方向分单向顶推和双向顶推； • 3)按支承系统分为设置临时滑动支承顶推和使用永久支座
兼用的滑动支承顶推。 • 4)按箱梁节段的成形方式可分为预制组装、分段顶推和逐
段预制、逐段顶推 • 下面主要介绍单点顶推和多点顶推。
• 对于特别长的多联多跨桥梁也可以应用多点顶推的方式使 每联单独顶推就位，如图8.30b）所示。在此情况下，在 墩顶上均可设置顶推装置，且梁的前后端都应安装导梁。 图8.19c）示为三跨不等跨连续梁采用从两岸双向顶推施 工的图式。用此法可以不设临时墩而修建中跨跨径更大的 连续梁桥。
• 采用顶推法施工也有不足之处：
由于顶推过程中各截面正负弯矩交替变 化，
致使施工临时预应力筋增多，且装拆与张
拉繁杂，梁体截面高度比其它施工方法大；
由于顶推悬臂弯矩不能太大，且施工阶段
的内力与营运阶段的内力也不能相差太大， 所以顶推只适用较多跨(少跨不经济)，且跨 径不大于50m的桥型，以42m跨径受力最佳； 对于多孔长桥，因工作面(最多两岸对顶)所 限，顶推过长，施工工期相对较长。
顶推法施工程序
顶推法施工程序
预制场准备工作
制作模板，安应力筋
张拉准备
顶推预制节段 顶推就位
管道压浆
放松临时预应力 筋拆除辅助设备
验收工程
桥面工程
落梁变换支座 管道压浆
张拉后期预应力筋
4. 顶推施工方法及特点
• （1）施工方法
• 顶推法施工的主要关键是顶推工作，核心问题在于应用 有限的顶力将梁顶推就位。聚四氟乙烯的问世，为我们提 供了摩擦系数很小的材料，使施工水平有了很大的提高。
• 顶推的施工方法很多: • 1)按施力方法分为单点顶推和多点顶推； • 2)按顶推方向分单向顶推和双向顶推； • 3)按支承系统分为设置临时滑动支承顶推和使用永久支座
兼用的滑动支承顶推。 • 4)按箱梁节段的成形方式可分为预制组装、分段顶推和逐
段预制、逐段顶推 • 下面主要介绍单点顶推和多点顶推。
• 对于特别长的多联多跨桥梁也可以应用多点顶推的方式使 每联单独顶推就位，如图8.30b）所示。在此情况下，在 墩顶上均可设置顶推装置，且梁的前后端都应安装导梁。 图8.19c）示为三跨不等跨连续梁采用从两岸双向顶推施 工的图式。用此法可以不设临时墩而修建中跨跨径更大的 连续梁桥。
桥梁顶推法施工
05
桥梁顶推法施工安全与环 保
安全措施
安全教育培训
对所有参与桥梁顶推法施工 的人员进行安全教育培训， 确保他们了解并遵循安全操 作规程。
安全防护设备
为施工人员提供必要的安全 防护设备，如安全帽、防护 眼镜、手套等，确保他们在 施工过程中的安全。
定期安全检查
定期对施工现场进行安全检 查，及时发现并处理存在的 安全隐患，确保施工过程的 安全可控。
桥梁顶推法施工
目录
• 桥梁顶推法施工概述 • 桥梁顶推法施工流程 • 桥梁顶推法施工技术 • 桥梁顶推法施工质量控制
目录
• 桥梁顶推法施工安全与环保 • 桥梁顶推法施定义与特点
定义
桥梁顶推法施工是一种将预制桥梁段 在后台预制好后，通过千斤顶等设备 沿桥墩下滑或水平推送，直至完成全 桥拼装的施工方法。
3
数据处理与分析
对监测数据进行处理和分析，及时发现异常并进 行调整。
03
桥梁顶推法施工技术
顶推设备
千斤顶
用于提供顶推力，通常安装在主梁的 下方，通过液压系统进行控制。
滑板和滑动装置
滑板放置在预制梁段底部，滑动装置 放置在滑板和梁段之间，起到减小摩 擦的作用。
导向装置
用于控制梁段的顶推方向，确保施工 精度。
XX高架桥顶推施工案例
总结词：技术创新
详细描述：XX高架桥在顶推施工过程中，采用了多项技术创新，如新型的顶推设备、智能控制系统等，大大提高了施工效率 和质量。
XX大型桥梁顶推施工案例
总结词：复杂环境
详细描述：XX大型桥梁位于复杂的环境中，施工难度较大。通过采用顶推法施工，有效解决了施工难 题，并保证了桥梁的稳定性和安全性。
详细描述
第9章顶推施工
2、顶推过程中旳稳定计算 （1）倾覆稳定计算： 最不利状态发生在顶推早期， 导梁或箱梁还未进入前方桥墩，呈最大悬臂状态。 抗倾覆稳定系数不小于1.2 （2）滑动稳定：顶推早期，因为顶推滑动装置摩 擦系数很小，抗滑能力很弱，当受到较大旳水平力 时，可能滑动失稳。 滑动稳定系数不小于1.2
3、钢索引伸量旳计算
• 为降低顶推过程中主梁旳受力，在梁体前端设有导梁，跨中设有 临时墩。
• 因为全桥共为三联预应力混凝土连续梁，每联之间在施工中无连 接。为此，全联预应力混凝土梁预制完毕后，需装上尾导梁，作 长距离旳全联顶推至预定旳孔跨。
• 全联顶推到位后，拆除首尾导梁，即按设计环节张拉后期束，先 期临时束拆除，各临时墩支点卸载。
（6）力筋张拉顺序：先临时索后永久索；先长索后短索； 先直索后弯索，上下交替，左右对称进行；
（7）根据受力需要，可设置三向预应力筋。
（三）施工验算旳内容
1、各截面旳施工内力计算和强度验算
将每跨梁体分为10~15等份，计算各截面在不同施工状态产 生旳内力并验算截面强度。
验算荷载：梁体自重、施工机具重力、预加力、顶推力、 地震力；其他影响原因（梁底不平、临时墩弹性压缩）
顶推旳工作原理
水平——竖直千斤顶法 顶梁—推移—落竖顶—收水平顶
拉杆千斤顶法
拉杆穿入千斤顶柱塞和锚碇架内，并用夹片夹住，开启千 斤顶移梁
使用与永久支座合一旳滑动支承
临时滑动支承
顶推施工中横向导向
位置：在预制梁段刚离开预制 场旳部位；在顶推施工最前端 旳桥墩上
降低顶推施工时内力旳措施
•主梁前端设导梁 •跨中设临时墩，缩小顶推跨径（至40~60米） •桥墩顺桥向设临时撑架，缩小顶推跨径 •主梁前端设临时塔架，以斜缆索系于梁上锚固 •当中孔跨径较大，又无法设临时墩，则变单向顶推 为双向顶推
3、钢索引伸量旳计算
• 为降低顶推过程中主梁旳受力，在梁体前端设有导梁，跨中设有 临时墩。
• 因为全桥共为三联预应力混凝土连续梁，每联之间在施工中无连 接。为此，全联预应力混凝土梁预制完毕后，需装上尾导梁，作 长距离旳全联顶推至预定旳孔跨。
• 全联顶推到位后，拆除首尾导梁，即按设计环节张拉后期束，先 期临时束拆除，各临时墩支点卸载。
（6）力筋张拉顺序：先临时索后永久索；先长索后短索； 先直索后弯索，上下交替，左右对称进行；
（7）根据受力需要，可设置三向预应力筋。
（三）施工验算旳内容
1、各截面旳施工内力计算和强度验算
将每跨梁体分为10~15等份，计算各截面在不同施工状态产 生旳内力并验算截面强度。
验算荷载：梁体自重、施工机具重力、预加力、顶推力、 地震力；其他影响原因（梁底不平、临时墩弹性压缩）
顶推旳工作原理
水平——竖直千斤顶法 顶梁—推移—落竖顶—收水平顶
拉杆千斤顶法
拉杆穿入千斤顶柱塞和锚碇架内，并用夹片夹住，开启千 斤顶移梁
使用与永久支座合一旳滑动支承
临时滑动支承
顶推施工中横向导向
位置：在预制梁段刚离开预制 场旳部位；在顶推施工最前端 旳桥墩上
降低顶推施工时内力旳措施
•主梁前端设导梁 •跨中设临时墩，缩小顶推跨径（至40~60米） •桥墩顺桥向设临时撑架，缩小顶推跨径 •主梁前端设临时塔架，以斜缆索系于梁上锚固 •当中孔跨径较大，又无法设临时墩，则变单向顶推 为双向顶推

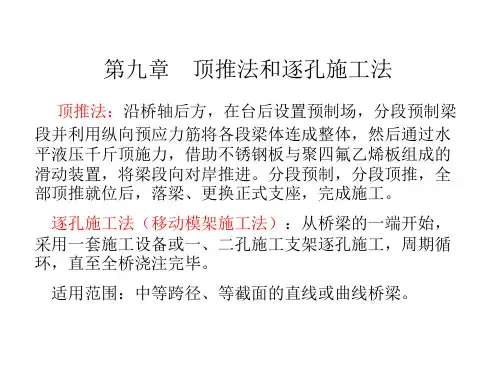

第9章顶推施工解读
（二）力筋布置
类型（1）兼顾营运与施工所需力筋；
（2）满足施工需要配置力筋；
（3）顶推完成，满足营运要求增加力筋。
（1）、（2）类筋称 前期力筋：要求构造简单，便 于施工。采用直线型布筋，使梁体接近轴心受压，控 制顶推过程中截面上下缘不出现拉应力或不超过 抗弯 强度要求。 （3）后期力筋可采用直索与弯索，锚固在箱梁的齿 板上。
广州市广北立交桥
变截面连续箱梁 桥面宽：27m
跨径组合：60+100+60
施工方法：变截面箱梁顶推 和中孔吊装架设
顶推的工作原理
水平——竖直千斤顶法
顶梁—推移—落竖顶—收水平顶
拉杆千斤顶法
拉杆穿入千斤顶柱塞和锚碇架内，并用夹片夹住，启动千 斤顶移梁
使用与永久支座合一的滑动支承
临时滑动支承
顶推施工中横向导向 位置：在预制梁段刚离开预制 场的部位；在顶推施工最前端 的桥墩上
减少顶推施工时内力的措施
•主梁前端设导梁 •跨中设临时墩，缩小顶推跨径（至40~60米） •桥墩顺桥向设临时撑架，缩小顶推跨径 •主梁前端设临时塔架，以斜缆索系于梁上锚固 •当中孔跨径较大，又无法设临时墩，则变单向顶推 为双向顶推
3、钢索引伸量的计算 “双控”—应力控制为主，伸长值校合 4、施工中临时结构的设计与计算 对前端钢导梁、临时墩、临时拉索等进行设计和内 力计算。 5、确定顶推设备、计算顶推力 顶推力 P=W（μ±i）K1 μ=0.05； K1=1.2 千斤顶顶推能力 PT = K2 P/n K2=1.2~1.25 6、顶推过程中，桥墩台的施工验算 H=W*tg(θ±φ） 7、顶推施工时，梁的挠度计算
预制场准备工作
顶推施工法 的施工工序
预制：在桥轴线端 部设预制厂制梁 顶推：待砼达到强 度后，张束，向前 顶推 支座安装：梁就位 后，整体顶梁，安 装正式支座
顶推法施工
顶推法施工6.7.1 工艺概述顶推法施工是预先在桥台后面的路堤（或引道）上、亦可在桥梁中部设置预制平台逐段拼装或浇筑桥跨结构，待达到预定强度的设计强度后，安装临时预应力索，用顶推装置逐段通过墩顶滑移装置将梁顶出，安装一段，拼接一段，直至全部就位，全部顶推就位后拆除临时预应力束，安装永久预应力束，拆除滑移装置，安装永久支座，完成预应力连续梁的安装施工。
由于不需要使用膺架，可不中断桥下交通，省去大量施工脚手支架，减少高空作业，便于集中管理和指挥，施工安全可靠。
顶推法适用于跨越城市、深谷、较大河流、公路、铁路的预应力连续梁结构施工。
多用于跨径30～60m 预应力混凝土等截面连续梁架设，顶推法可架设直桥、弯桥，坡桥。
采用顶推法架梁时，梁前端呈悬臂状态，与后部相比断面受力较大。
为降低梁前端这种临时架设的断面力，可在梁前端安装导梁，还可以根据现场条件，在桥墩间设置临时支墩以降低架设时梁的断面受力。
在中间跨度大，又不能设置临时支墩时，也可用导梁从两侧相对顶推，在跨中连结。
顶推方法主要分为单点顶推和多点顶推两种：单点顶推方法是把千斤顶等顶推设备设置于1 处——桥台或桥墩上。
其它墩上布置滑道，边顶推边使梁滑动的方式，这种方式有用水平、竖向两台千斤顶和用穿心式水平千斤顶配以拉杆两种方法。
多点顶推是在各墩上均设置千斤顶等顶推设备的顶推方式，这种方式可将水平力分散作用于各墩上，对长大桥尤为有利。
目前大多使用此种方法。
6.7.2 作业内容顶推施工作业内容主要如下：1.施工准备；2.箱梁节段预制及早期预应力张拉；3.箱梁节段顶推、导梁拆除；4.预应力箱梁后期预应力束安装及张拉压浆、前期预应力束拆除；5.体系转换，包括滑道拆除以及支座安装等。
6.7.3 质量标准及检验方法《铁路桥涵工程施工质量验收标准》（TB10415-2003）《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）《铁路混凝土工程施工质量验收标准》（TB10424-2010）6.7.4 工艺流程图6.7.5 工艺步骤及质量控制一、施工准备1.施工场地预制场是预制箱梁并把它推向主跨的过渡场地。
预应力混凝土连续梁桥顶推法施工
预应力混凝土连续梁桥顶推法施工
●三、设置滑动支座顶推法
● 设置临时滑动支承
● 顶推施工的滑道是在墩上临时设置的，用于滑移梁段和支承梁段
● 永久性支座合一的滑动支承顶推
●是一种将施工时的临时滑动支承与竣工后的永久支座兼用的支承 进行顶推的方法，又称RS施工法。
●这种方法的特点是操作工艺简单、省工、省时，但支承本身构造 比较复杂。
落梁 梁前进 升梁 退回滑块
预应力混凝土连续梁桥顶推法施工
9.4辅图助Fra bibliotek设 施
顶 推
法
施
工
概
貌
及
预应力混凝土连续梁桥顶推法施工
●二、拉杆千斤顶顶推法
● 拉杆千斤顶顶推法是由固定在墩台上的水平千斤顶通过锚固于主梁上的拉杆使主梁前进，也可分 为单点和多点拉杆千斤顶顶推。
● 单点顶推 ● 多点顶推
预应力混凝土连续梁桥顶推法施工
● 顶推法施工是预应力混凝土连续梁桥常用的施工方法，适用于中等跨径、 等截面的直线或曲线桥梁。
● 顶推施工的关键工作是如何顶推，核心问题是如何利用有限的推力将梁 顶推就位。
● 通常有以下三种顶推施工方法：
预应力混凝土连续梁桥顶推法施工
●一、水平—竖向千斤顶顶推法
● 水平—竖向千斤顶顶推又分为单点顶推和多点顶推两种。 ● 顶推施工程序为：
顶推法
顶推法多应用于预应力钢筋混凝土等截面连续梁桥和斜拉桥梁的施工。
指的是梁体在桥头逐段浇筑或拼装，用千斤顶纵向顶推，使梁体通过各墩顶的临时滑动支座面就位的施工方法。
顶推施工是在桥台的后方设置施工场地，分节段浇筑梁体，并用纵向预应力筋将浇筑节段与已完成的梁体连成整体，在梁体前安装长度为顶推跨径0.7倍左右的钢导梁，然后通过水平千斤顶施力，将梁体向前方顶推出施工场地。
重复这些工序即可完成全部梁体施工。
顶推法最早是1959年在奥地利的阿格尔桥上使用，其特点是：由于作业场所限定在一定范围内，可于作业场上方设置顶棚而使施工不受天气影响，全天候施工。
连续梁的顶推跨径30~50m最为经济有利，如果跨径大于此值，则需要临时墩等辅助手段。
逐段顶推施工宜在等截面的预应力混凝土连续梁桥中使用，也可在组合梁和斜拉桥的主梁上使用。
用顶推法施工，设备简单，施工平稳，噪声低，施工质量好，可在深谷和宽深河道上的桥梁、高架桥以及等曲率曲线桥、带有曲线的桥和坡桥上采用。
顶推施工的方法可分为单点顶推和多点顶推。
顶推法施工
顶推法施工
目录
编制的目的
编制的依据 编制的原理
施工工艺流程
顶推施工的设备及布置、准备工作 施工方法 质检 安全环保
编制依据
《铁路混凝土工程施工技术指南》（TZ210-
2005） 《滚轧直螺纹钢筋连接接头》（JG163-2004） 《客运专线铁路桥梁工程施工技术指南》
施工特点 优点
机具设备简便，无需大型起吊设备 节省施工用地，工厂化制作，能保证构件质量 模板可周转 不影响通航 节约劳力，施工安全 适应于连续梁，简支梁，拱桥（桥面纵梁，斜
拉桥（主梁）等结构
湖南安化资江大桥7X50m顶推施工
三、桥梁顶推施工的设计及组织 1、方案拟定及施工准备
一、现场勘察、调查
2、施工机械安全保证措施
a、各种机械操作人员和车辆驾驶员，必须取得操作合格证， 不准操作与证不相符的机械，不准将机械设备交给无本机操 作证的人员操作。 b、操作人员必须按照本机说明书规定，严格执行工作前的检 查制度和工作中注意观察及工作后的检查保养制度。 c、驾驶室或操作室应保持整洁，严禁存放易燃、易爆物品， 严禁酒后操作机械，严禁机械带病运转或超负荷运转。向机 械加油时要严禁烟火。 d、机械设备在施工现场停放时，应选择安全的停放地点，夜 间应有专人看管。 e、严禁对运转中的机械设备进行维修、保养、调整等作业。
施准 准备
二、设计图纸审核
三、顶推专项方案施工设计
四、主要机具设备选择
三、桥梁顶推施工的设计及组织
2、导梁
作用 构造
减小顶推过程中梁的前端悬臂负弯矩 钢桁梁和钢板梁
三、桥梁顶推施工的设计及组织 3、临时墩
作用
减小顶推的标准跨径， 来减小梁顶推过程交替 变化的正、负弯矩。特 别当顶推跨径超过50m 以上，或者顶推其他形 式的桥梁，如斜拉桥， 钢管系杆拱桥，或连续 刚构桥梁时采用。
目录
编制的目的
编制的依据 编制的原理
施工工艺流程
顶推施工的设备及布置、准备工作 施工方法 质检 安全环保
编制依据
《铁路混凝土工程施工技术指南》（TZ210-
2005） 《滚轧直螺纹钢筋连接接头》（JG163-2004） 《客运专线铁路桥梁工程施工技术指南》
施工特点 优点
机具设备简便，无需大型起吊设备 节省施工用地，工厂化制作，能保证构件质量 模板可周转 不影响通航 节约劳力，施工安全 适应于连续梁，简支梁，拱桥（桥面纵梁，斜
拉桥（主梁）等结构
湖南安化资江大桥7X50m顶推施工
三、桥梁顶推施工的设计及组织 1、方案拟定及施工准备
一、现场勘察、调查
2、施工机械安全保证措施
a、各种机械操作人员和车辆驾驶员，必须取得操作合格证， 不准操作与证不相符的机械，不准将机械设备交给无本机操 作证的人员操作。 b、操作人员必须按照本机说明书规定，严格执行工作前的检 查制度和工作中注意观察及工作后的检查保养制度。 c、驾驶室或操作室应保持整洁，严禁存放易燃、易爆物品， 严禁酒后操作机械，严禁机械带病运转或超负荷运转。向机 械加油时要严禁烟火。 d、机械设备在施工现场停放时，应选择安全的停放地点，夜 间应有专人看管。 e、严禁对运转中的机械设备进行维修、保养、调整等作业。
施准 准备
二、设计图纸审核
三、顶推专项方案施工设计
四、主要机具设备选择
三、桥梁顶推施工的设计及组织
2、导梁
作用 构造
减小顶推过程中梁的前端悬臂负弯矩 钢桁梁和钢板梁
三、桥梁顶推施工的设计及组织 3、临时墩
作用
减小顶推的标准跨径， 来减小梁顶推过程交替 变化的正、负弯矩。特 别当顶推跨径超过50m 以上，或者顶推其他形 式的桥梁，如斜拉桥， 钢管系杆拱桥，或连续 刚构桥梁时采用。
顶推施工法
顶推施工法一、顶推施工法的概述顶推施工法是一种常用的地铁隧道施工方法，其主要特点是在地面上先建造好隧道的顶部结构，再通过液压千斤顶将其向前推进。
这种方法可以有效减少对地面交通和建筑物的影响，同时也能够提高施工效率和安全性。
二、顶推施工法的具体步骤1. 地面预制隧道段：首先在地面上进行隧道段的预制，包括隧道壁板、拱顶板、地基板等。
这些预制件需要精确制作，并且需要满足设计要求。
2. 安装液压千斤顶：完成预制件后，在隧道两端安装液压千斤顶。
液压千斤顶是用来推动隧道段向前移动的关键设备，其安装位置需要经过精密计算和调整。
3. 推进隧道段：在安装好液压千斤顶后，开始进行推进操作。
首先将一个完整的预制隧道段通过起重机吊到千斤顶位置上，然后使用液压千斤顶将其向前推进一定距离。
4. 固定隧道段：在推进一定距离后，需要对隧道段进行固定。
这一步骤需要使用支撑系统来支撑隧道顶部和侧壁，以保证施工过程中的安全性和稳定性。
5. 安装管线和设备：在固定好的隧道段内，可以进行管线和设备的安装工作。
这些管线和设备包括通风、电力、排水等系统，以及地铁车辆轨道等。
6. 继续推进：完成管线和设备的安装后，再次使用液压千斤顶将隧道段向前推进一定距离。
如此反复，直至完成整个隧道的施工。
三、顶推施工法的优缺点1. 优点：（1）减少对地面交通和建筑物的影响；（2）提高施工效率和安全性；（3）适用于各种地质条件下的施工。
2. 缺点：（1）需要大量预制件，并且预制件需要精确制作；（2）千斤顶等关键设备需要精密计算和调整；（3）对现场管理要求较高。
四、顶推施工法在实际应用中的案例1. 北京地铁10号线：北京地铁10号线采用顶推施工法进行隧道施工，其总长达45.1公里，是中国目前最长的地铁隧道之一。
该项目采用了大量预制件，并且在液压千斤顶等关键设备的精密计算和调整方面进行了大量研究和优化。
2. 上海地铁1号线：上海地铁1号线也采用了顶推施工法进行隧道施工。
桥梁施工方法——顶推法ppt精品资料
机具设备简便，无需大型起吊设备 适应于连续梁，简支梁，拱桥等结构
谢
！
机具设备简便，无需大型起吊设备
适应于连续梁，简支梁，拱桥等结构
导梁设置在第一节段的前端，一般为钢桁梁或钢板梁，主梁前端装有预埋构件与钢导梁栓接。
作用：减小顶推的标准跨径，来减小梁顶推过程交替变化的正、负弯矩。
不适应多跨变高梁、曲率变化的曲线桥和竖向曲率大的桥梁
5、推进方法
推 进 法
拉 进 法
顶 进 法
夹 进 法
四、总结
流程 特点 要素
优点＆缺点
减小了顶推过程中梁的前端悬臂负弯矩。
是怎样的一种施工方法？
顶推过程中的反复应力，使梁高取值大，临时束多，张拉工序繁琐
随着桥长的增大，施工进度较慢
受顶推悬臂弯矩的限制，顶推跨径不宜过大
谢 一、“顶推法”的概念（流程）
导梁设置在第一节段的前端，一般为钢桁梁或钢板梁，主梁前用：减小顶推的标准跨径，来减小梁顶推过程交替变化的正、负弯矩。
适应于连续梁，简支梁，拱桥等结构
节省施工用地，工厂化制作，能保证构件质量
三、“顶推法”施工要素
1、预制场地
预制场地是预制梁体和顶推过渡的场地，包括主梁节段的浇 筑平台和模板、钢筋和钢索的加工场地，混凝土搅拌站以及砂、 石、水泥的堆放和运输路线用地。
2、钢导梁
导梁设置在第一节段的前端，一般为钢桁梁或钢板梁，主梁前 端装有预埋构件与钢导梁栓接。减小了顶推过程中梁的前端悬臂负 弯矩。
一、“顶推法”的概念（流程）
“顶推法” 是怎样的一种施工方法？
…? ?
顶推法施工是先在预制场地制作箱型梁段，在 箱梁的上、下板内施加预应力，然后用水平千 斤顶等顶推设备将箱梁向前推移，推出一段再 接长一段，这样周期性地反复操作直至整段梁
谢
！
机具设备简便，无需大型起吊设备
适应于连续梁，简支梁，拱桥等结构
导梁设置在第一节段的前端，一般为钢桁梁或钢板梁，主梁前端装有预埋构件与钢导梁栓接。
作用：减小顶推的标准跨径，来减小梁顶推过程交替变化的正、负弯矩。
不适应多跨变高梁、曲率变化的曲线桥和竖向曲率大的桥梁
5、推进方法
推 进 法
拉 进 法
顶 进 法
夹 进 法
四、总结
流程 特点 要素
优点＆缺点
减小了顶推过程中梁的前端悬臂负弯矩。
是怎样的一种施工方法？
顶推过程中的反复应力，使梁高取值大，临时束多，张拉工序繁琐
随着桥长的增大，施工进度较慢
受顶推悬臂弯矩的限制，顶推跨径不宜过大
谢 一、“顶推法”的概念（流程）
导梁设置在第一节段的前端，一般为钢桁梁或钢板梁，主梁前用：减小顶推的标准跨径，来减小梁顶推过程交替变化的正、负弯矩。
适应于连续梁，简支梁，拱桥等结构
节省施工用地，工厂化制作，能保证构件质量
三、“顶推法”施工要素
1、预制场地
预制场地是预制梁体和顶推过渡的场地，包括主梁节段的浇 筑平台和模板、钢筋和钢索的加工场地，混凝土搅拌站以及砂、 石、水泥的堆放和运输路线用地。
2、钢导梁
导梁设置在第一节段的前端，一般为钢桁梁或钢板梁，主梁前 端装有预埋构件与钢导梁栓接。减小了顶推过程中梁的前端悬臂负 弯矩。
一、“顶推法”的概念（流程）
“顶推法” 是怎样的一种施工方法？
…? ?
顶推法施工是先在预制场地制作箱型梁段，在 箱梁的上、下板内施加预应力，然后用水平千 斤顶等顶推设备将箱梁向前推移，推出一段再 接长一段，这样周期性地反复操作直至整段梁
顶推施工法
设计错误导致顶推梁桥倒塌
全桥长360m，桥面宽10.5m，等截面梁高2.5m 施工方法：前5孔采用常规的钢导梁法（跨径48m）； 第6孔采用塔架法 事故：当主梁前端进入最后一孔时，塔架进入主孔7m时，主 梁下方因承受剪力过大，引起倒塌。 分析认为，如果在主孔通过后，立即撤除临时缆索塔架，倒 塌就不会发生；塔拖拉架设法 以千斤顶代替——卷扬 机和滑车组—— 改善 启动时的冲动 以滑板、滑道代替—— 滚筒——避免线接触， 保证薄壁箱式结构的屈 折安全
顶推施工法的特点
•机具设备简便，无需大型起吊设备 •节省施工用地，工厂化制作，能保证构件 质量 •模板可周转 •不影响通航 •节约劳力，施工安全 •适应于连续梁，结合梁（桥面板），简支 梁，拱桥（桥面纵梁，斜拉桥（主梁）等 结构 •不适应多跨变高梁，曲率变化的曲线桥和 竖向曲率大的桥梁 •受顶推悬臂弯矩的限制，顶推跨径大于 70~80米不经济 •顶推过程中的反复应力，使梁高取值大， 临时束多，张拉工序繁琐 •随着桥长的增大，施工进度较慢
•顶推过程中的稳定计算（倾覆稳定，滑动稳定） •钢索引伸量的计算 •施工中临时结构的设计与计算 •确定顶推设备、计算顶推力 •顶推过程中，桥墩台的施工验算 •顶推施工时，梁的挠度计算 预应力筋类型： •兼顾营运与施工要求所需的力筋 •为施工阶段要求配置的力筋 •在施工完成之后，为满足营运阶段需要而增加的力筋
预制梁段的技术要求 •底板平整度，要有一定的刚度和硬度 •严格控制钢筋、预应力筋孔道、预埋 件的位置 •严格控制混凝土的浇筑质量 •尽可能采用机械化装拆模板
顶推方法的分类 单点顶推：一对顶推装置集中在桥台上或某一 桥墩，其它墩台仅设滑道。顶推力要求大。 多点顶推：在每个桥墩、台（不包括临时墩） 上都设有一对顶推装置。要求千斤顶同步运行。 水平——竖直千斤顶法：由水平千斤顶和竖向 千斤顶交互使用而产生顶推力 拉杆千斤顶法——由固定在墩台上的水平张拉 千斤顶，通过张拉锚碇在主梁上的拉杆而使梁 体前移
顶推法
特点
特点
(1)施工中无需支架和大型机械设备，施工平稳，安全可靠，可减少高空作业，顶推速度可达2 m/h以上； (2)梁段预制和墩台施工可平行作业，在全线铺架前完成架梁任务，可缩短全线铺架工期，提前 交付运营，尽早发挥投资效益； (3)施工中不影响桥下通航和交通，不受桥下地形和水流的干扰； (4)模板周转次数很高； (5)不需要复杂技术和机具设备，工具便于筹备，一般的施工单位均可组织施工。
(2)多点顾推：存每个墩台上设置一对小吨位(400～800 kN)的水平千斤顶，将集中的顶推力分 散列各墩上。由于利用水平千斤顶传给墩台的反力来平衡梁体滑移时在桥墩上产生的摩阻力，从 而使桥墩在顶推过程中承受较小的水平力，所以可以在柔性墩上采用多点顶推施工。同时，多点 顶推所需的顶推设备吨位小，容易获得。
顶推法
公路交通科学技术术语
内容摘要
顶推法，这是一种巧妙的技巧，当我们的结构物需要从既有线的路堤下方穿越时，我们可以在路 堤的一侧将结构物分段建造，然后利用强大的千斤顶，缓缓地将它们推过路堤，确保不扰动既有 线。这是一种深刻而浅显的解决方案，如同穿越浓雾的小船，稳稳地驶向未知的彼岸。
01 简述
03 顶推设备 05 实用范围
简述
顶推法施工不仅用于连续梁桥(包括钢桥)，同时也可用于其他桥型：如简支梁桥，也可先连续顶 推施工，就位后解除梁跨间的连续；拱桥的拱上纵梁，可在立柱间顶推施工；斜拉桥的主梁采用 顶推法等。
方式
方式
顶推施工前，应根据主梁长度、设计顶推跨度、桥墩能承受的水平推力、顶推没备和滑动装置等 条件，选择适宜的顶推方式。
顶推设备
顶推设备
(1)滑道 如何减小摩阻力是顶推施工的关键技术问题。施工中通过在梁底、墩顶设置滑道的办法来解决 滑道用聚四氟乙烯板和镍钢(不锈钢)板组成，滑移面的摩擦系数很小，约为0.02～0.04；顶推 时，组合的聚四氟乙烯滑块在不锈钢板上滑动，并在前方滑出，通过在滑道后方不断喂入滑块， 带动梁身前进。 滑道常用临时支承，由光滑的不锈钢板与组合的聚四氟乙烯滑块组成，其中的滑块由四氟板与具 有加劲钢板的橡胶块构成。临时支承搁置在混凝土临时垫块上，待主梁就位后拆除，再更换正式 支座。 (2)千斤顶与油泵。
《顶推法施工方案》课件
施工前的准备工作
施工组织设计
根据工程规模、地质条件、施工 环境等因素，制定详细的施工组 织设计，包括施工队伍、设备、
材料、资金等方面的安排。
施工现场布置
根据施工组织设计，合理布置施工 现场，包括预制梁段拼装区、滑动 装置安装区、顶推设备放置区等。
施工测量
对施工现场进行测量，确定各项参 数，为后续施工提供准确的数据支 持。
《顶推法施工方案》PPT课 件
目 录
• 顶推法施工概述 • 顶推法施工流程 • 顶推法施工的关键技术 • 顶推法施工的质量控制与安全措施 • 工程实例
01
顶推法施工概述
顶推法的定义与特点
总结词
顶推法是一种桥梁施工方法，通过在 桥台后设置预制段，用千斤顶施加推 力，使预制段沿着滑道前方移动，逐 步完成桥梁拼装施工。
顶推法的适用范围
总结词
顶推法适用于跨越深谷、水深流急、交通繁忙等复杂环境下的桥梁施工，尤其 适用于大型桥梁的拼装施工。
详细描述
由于顶推法施工速度快、成本低、施工平稳等优点，使得其在国内外大型桥梁 建设中得到了广泛应用。同时，随着技术的不断发展和完善，顶推法的适用范 围也在不断扩大。
02
顶推法施工流程
、滑靴等。
梁段拼装的质量控制
梁段拼装是顶推法施工中的重要环节 ，其质量控制直接关系到施工质量和 安全。
拼装过程中应严格控制梁段的轴线位 置、高程、平整度等参数，确保其符 合规范要求。
梁段拼装前应对各部件进行检查和验 收，确保其尺寸、形状、材料等符合 设计要求。
拼装完成后应进行质量检测和验收， 合格后方可进行后续施工。
将预制梁段顶推至设计位置，完成整 个顶推施工过程。
监测与调整
顶推法施工
